关于四线电阻触摸屏与五线电阻屏的小区别
四线电阻触摸屏原理
四线电阻触摸屏原理
四线电阻触摸屏是一种常见的触摸屏技术,其工作原理基于电阻分压原理。
它由两层透明导电层构成,两层导电层间隔一层透明的绝缘层。
当手指或触控笔接触到屏幕时,导电层会因为外力而发生微小的弯曲,此时绝缘层会被压缩,使两层导电层之间的电阻发生变化。
四线电阻触摸屏需要外部电源为其供电。
其中,一方面的导电层被连接到垂直电压源,另一方面的导电层被连接到水平电压源。
当触摸屏不被触摸时,导电层之间的电场均匀分布。
当手指或触控笔触摸屏幕时,导电层被触摸点处的电阻分压改变,导致水平和垂直电压源之间的电压差发生变化。
触摸屏控制器会测量这两个电压差,并通过一系列算法来计算出触摸点的坐标。
通过校准,可以将电压差与准确的坐标位置相对应,从而实现准确的触摸控制。
由于四线电阻触摸屏需要进行电压测量和计算,因此其响应速度相对较慢,但它具有较低的成本和较好的耐久性。
总的来说,四线电阻触摸屏通过测量电阻分压来确定触摸点的位置,适用于一些应用对触摸准确性要求不高的场景。
虽然它的性能相对较低,但由于其低成本和较好的耐久性,仍然被广泛应用在一些嵌入式设备、消费电子产品和工业控制设备中。
四种常见触摸屏介绍
四种常见触摸屏介绍
1. 电阻式触摸屏
电阻触摸屏的屏体部分是一块多层复合薄膜,由一层玻璃或有机玻璃作为基层,表面涂有一层透明的导电层(ITO 膜),上面再盖有一层外表面经过硬化处理、光滑防刮的塑料层。
它的内表面也涂有一层ITO,在两层导电层之间有许多细小(小于千分之一英寸)的透明隔离点把它们隔开。
当手指接触屏幕时,两
层ITO 发生接触,电阻发生变化,控制器根据检测到的电阻变化来计算接触点的坐标,再依照这个坐标来进行相应的操作。
电阻屏根据引出线数多少,分为四线、五线等类型。
五线电阻触摸屏的外表面是导电玻璃而不是导电涂覆层,这种导电玻璃的寿命较长,透光率也较高。
电阻式触摸屏的ITO 涂层若太薄则容易脆断,涂层太厚又会降低透光且形成内反射降低清晰度。
由于经常被触动,表层ITO 使用一定时间后会出现细小裂纹,甚至变型,因此其寿命并不长久。
电阻式触摸屏价格便宜且易于生产,因而仍是人们较为普遍的选择。
四线式、五线式以及七线、八线式触摸屏的出现使其性能更加可靠,同时也改善了它的光学特性。
2. 电容式触摸屏
电容式触摸屏的四边均镀上了狭长的电极,其内部形成一个低电压交流电场。
触摸屏上贴有一层透明的薄膜层,它是一种特殊的金属导电物质。
当用户触摸电容屏时,用户手指和工作面形成一个耦合电容,因为工作面上接有高频信号,于是手指会吸走一个很小的电流,这个电流分别从屏的四个角上的电极中流出; 且理论上流经四个电极的电流与手指到四角的距离成比例,控制器通过对四个电流比例的精密计算,即可得出接触点位置。
电容触摸屏的双玻璃不但能保护导体及感应器,更能有效地防止外在环境因素对触摸屏造成影响,就算屏幕。
四线式与五线式电阻触摸屏原理简介
四线式与五线式电阻触摸屏原理简介电阻式触摸屏触摸屏是一种传感器来测量笔或手指触摸的物理位置,通常在一个矩形区域,在给定的点以上的液晶屏,。
电阻式触摸屏的内表面涂有透明导电涂层的每一层绝缘点隔开,面层和底层。
基本上所有的电阻式触摸屏使用相同的电压驱动的经营原则。
应用电阻层的电压产生一个跨层的渐变。
按灵活的顶级表,创建层与层之间的电接触,基本上是关闭的电路开关。
4线触摸屏4线触摸屏技术和电子产品很简单,最便宜的触摸屏技术,使4线。
首先,在接触点的距离是沿x轴的顶端表上水平电压梯度,通过创建作为回报层底部。
其次,创建一个垂直的电压梯度底层,测量Y轴。
由于需要两个层的电压梯度,要么层造成任何损害,导致触摸屏停止运作。
四线触摸屏容易损坏,大量使用,因为这两个层往往是塑料的。
这4线技术不应为公众获取信息亭,工业地点或大于12英寸的显示器上,如应用使用的耐久性手段缺乏。
图44-2显示了一个4线触摸屏的例子。
它由两个透明和灵活的电阻层:X层与Y层。
只要是在X和Ÿ电阻层均匀的电阻率,在任何两个电极之间的接触点的阻值是(X + / X-在X层或Ÿ+ /Ÿ-Y层)是在每一层的地位成正比。
可以通过在X和Y层层,当屏幕被触摸时,这两个层的电阻率测量接触点的物理位置{X(接触点),Y(接触点)}在两个坐标对尺寸与每个联系人5线触摸屏五线触摸屏由一个电阻层和导电层。
导电层有一个接触栏(雨刷),通常是沿着一条边。
电阻层有接触点,在每个角落(在左上角的UL认证,焊道在右上角,左下角和右下角LR LL)。
沿x轴来衡量,一个统一的电压施加到左上角和左下角和右上角和右下角连接到地面。
因为左边和右边的角落,在相同的电压,其效果是相同的附加电极,沿左、右边缘与4线触摸屏使用的方法类似。
为了测量沿Y轴,一个统一的电压施加到左上角和右上角和左下角和右下角连接到地面。
上下四角,因为在相同的电压,其效果是附加电极沿着顶部和底部边缘,类似的4线触摸屏使用的方法相同。
四线电阻式触摸屏
四线电阻式触摸屏工作原理:四线电阻式触摸屏是电阻式家族中应用最广、最普及的一种。
其结构由下线路(玻璃或薄膜材料)导电ITO层和上线路(薄膜材料)导电ITO层组成。
中间有细微绝缘点隔开,当触摸屏表面无压力时,上下线路成开路状态。
一旦有压力施加到触摸屏上,上下线路导通,控制器通过下线路导电ITO层在X坐标方向上施加驱动电压,通过上线路导电ITO层上的探针,侦测X方向上的电压,由此推算出触点的X坐标。
通过控制器改变施加电压的方向,同理可测出触点的Y坐标,从而明确触点的位置。
规格参数:电路等级:5V DC,35mA表面硬度:3H透光率:薄膜对薄膜型>77%薄膜对玻璃型>83%敲击寿命:大于一百万次笔划寿命:大于十万次触点抖动时间:<5ms分辨率:4096*4096线性<1.5% (特殊需求可<1.0%)操作压力:10g ~100g操作温度:-10 o C ~+60 o C储存温度:-20 o C ~+70 o C玻璃厚度:0.7mm,1.1mm,2.0mm,3.0mm玻璃种类:普通玻璃,化学强化玻璃性能特点:✧性能可靠,经济实用,应用广泛。
✧能够识别任何接触介质如手指(带手套或不带)、笔、信用卡等的输入信号。
✧引出线采用FPC(柔性线路板材料)比其它生产商使用的PET材料电阻值小,柔韧性好。
✧线路绝缘点小,视觉效果佳,目前我们可做到最小的绝缘点是Φ 0.035mm,远远领先其它厂商。
✧触摸屏表面有亮面、雾面、防眩、消光、防牛顿环等多种材料和工艺供选择。
标准品尺寸:2.8"至21"各种规格(物理尺寸可到下载空间下载)。
五线电阻触摸屏工作原理:五线触摸屏的结构与四线电阻式类似,也有下线路(玻璃或薄膜材料)导电ITO层和上线路(薄膜材料)导电ITO层。
五线触摸屏的工作原理与四线电阻式不同的是:五线式的X和Y 方向上的驱动电压均由下线路的ITO层产生,而上线路层仅仅扮演侦测电压探针的作用。
触控屏种类和性能差别
触控屏种类和性能差别来源:智能手机推荐 轻触式屏幕基本上有四大类,分别是电阻式、电容式、音波式及红外线式。
至于手机市场上被形容为热感屏幕的手机,一般都是电容式屏幕,并没有热感,因为屏幕反应与热力无关。
先讲电阻式,电阻式屏幕又有分四线式、五线式、六线式及八线式多种不同,但原理几乎一样,分别在于其受外来影响的程度及准确度。
简单来说,电阻式屏幕分两层,上下各两层物料,中间以极微少物体阻隔。
当两层物料碰撞,电流便会产生影响,芯片因以计算力量与电流之间的数据,评定屏幕那一个位置受压,作出反应。
由于电阻式屏幕需要上下两层物料碰撞后才能作出反应。
因此,当两点同时受压,屏幕的压力变得不平衡,导致触控出现误差。
而且,电阻式屏幕依靠两层物料碰撞方能产生反应,物料弹性随着使用率降低,寿命较短。
好处是技术含量较底,成本不高。
电容式屏幕与电阻式屏幕同样有上下两层物料,但上下层并不需要碰撞而产生反应,而是利用下层发射讯号到上层,当上层被导体接触后,下层物料便能够接收讯息并作出计算,由于上下层屏幕不必直接碰撞,仅依靠下层接收讯息并作出计算便可以得到位置。
因此,电容式屏幕可以同时支持多点,可以应乎多少点及速度则取决于芯片的效能。
由于人体本身已经是一个导体,所以当手指触碰屏幕的时候,电容式屏幕能够产生反应。
电容式除了能够在透明的屏幕上使用外,也能够应用于不透明物料上,重点在于芯片对讯号的敏感度,与热能无关。
(热感触控只是一个坊间术话,并非专业名词。
市面上号称使用热感技术的产品大多使用电容式屏幕技术。
)音波式及红外线式的原理则较为简单易明,下层物料发射讯号到上层,对象接触上层会减弱音波反射量/ 红外线,芯片以此计算位置,情况与超声波探测器类似。
分别是音波式对任何物体均有反应,接近电阻式;而红外线则需要有能够吸收红外线的对象,较像电容式。
那到底如何分辨手上的手机是那种轻触式屏幕吗?其实只要利用两根手指的指甲轻触屏幕,如果屏幕有反应,这代表屏幕是电阻式或红外线式,若在指标于两指之间即电阻式,若于其中一只手指下即红外线式。

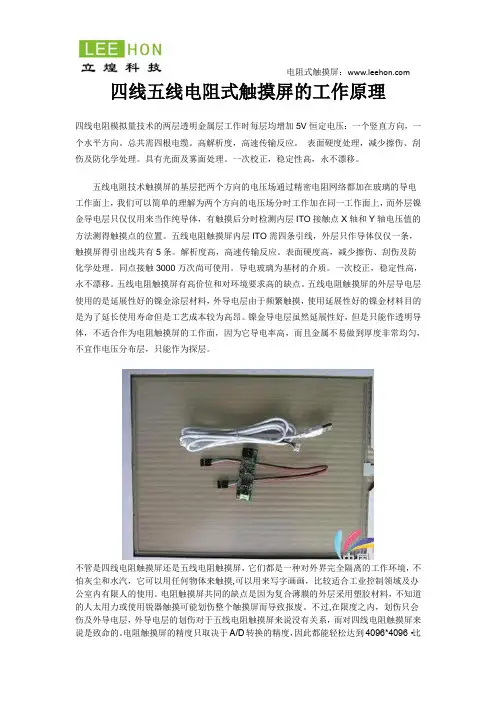

四线五线电阻式触摸屏的工作原理
四线五线电阻式触摸屏的工作原理四线电阻模拟量技术的两层透明金属层工作时每层均增加5V恒定电压:一个竖直方向,一个水平方向。
总共需四根电缆。
高解析度,高速传输反应。
表面硬度处理,减少擦伤、刮伤及防化学处理。
具有光面及雾面处理。
一次校正,稳定性高,永不漂移。
五线电阻技术触摸屏的基层把两个方向的电压场通过精密电阻网络都加在玻璃的导电工作面上,我们可以简单的理解为两个方向的电压场分时工作加在同一工作面上,而外层镍金导电层只仅仅用来当作纯导体,有触摸后分时检测内层ITO接触点X轴和Y轴电压值的方法测得触摸点的位置。
五线电阻触摸屏内层ITO需四条引线,外层只作导体仅仅一条,触摸屏得引出线共有5条。
解析度高,高速传输反应。
表面硬度高,减少擦伤、刮伤及防化学处理。
同点接触3000万次尚可使用。
导电玻璃为基材的介质。
一次校正,稳定性高,永不漂移。
五线电阻触摸屏有高价位和对环境要求高的缺点。
五线电阻触摸屏的外层导电层使用的是延展性好的镍金涂层材料,外导电层由于频繁触摸,使用延展性好的镍金材料目的是为了延长使用寿命但是工艺成本较为高昂。
镍金导电层虽然延展性好,但是只能作透明导体,不适合作为电阻触摸屏的工作面,因为它导电率高,而且金属不易做到厚度非常均匀,不宜作电压分布层,只能作为探层。
不管是四线电阻触摸屏还是五线电阻触摸屏,它们都是一种对外界完全隔离的工作环境,不怕灰尘和水汽,它可以用任何物体来触摸,可以用来写字画画,比较适合工业控制领域及办公室内有限人的使用。
电阻触摸屏共同的缺点是因为复合薄膜的外层采用塑胶材料,不知道的人太用力或使用锐器触摸可能划伤整个触摸屏而导致报废。
不过,在限度之内,划伤只会伤及外导电层,外导电层的划伤对于五线电阻触摸屏来说没有关系,而对四线电阻触摸屏来说是致命的。
电阻触摸屏的精度只取决于A/D转换的精度,因此都能轻松达到4096*4096·比较而言,五线电阻比四线电阻在保证分辨率精度上还要优越,但是成本代价大,因此售价相对比较高。
四种常见触摸屏介绍
四种常见触摸屏介绍1. 电阻式触摸屏电阻触摸屏的屏体部分是一块多层复合薄膜,由一层玻璃或有机玻璃作为基层,表面涂有一层透明的导电层(ITO 膜),上面再盖有一层外表面经过硬化处理、光滑防刮的塑料层。
它的内表面也涂有一层ITO,在两层导电层之间有许多细小(小于千分之一英寸)的透明隔离点把它们隔开。
当手指接触屏幕时,两层ITO 发生接触,电阻发生变化,控制器根据检测到的电阻变化来计算接触点的坐标,再依照这个坐标来进行相应的操作。
电阻屏根据引出线数多少,分为四线、五线等类型。
五线电阻触摸屏的外表面是导电玻璃而不是导电涂覆层,这种导电玻璃的寿命较长,透光率也较高。
电阻式触摸屏的ITO 涂层若太薄则容易脆断,涂层太厚又会降低透光且形成内反射降低清晰度。
由于经常被触动,表层ITO 使用一定时间后会出现细小裂纹,甚至变型,因此其寿命并不长久。
电阻式触摸屏价格便宜且易于生产,因而仍是人们较为普遍的选择。
四线式、五线式以及七线、八线式触摸屏的出现使其性能更加可靠,同时也改善了它的光学特性。
2. 电容式触摸屏电容式触摸屏的四边均镀上了狭长的电极,其内部形成一个低电压交流电场。
触摸屏上贴有一层透明的薄膜层,它是一种特殊的金属导电物质。
当用户触摸电容屏时,用户手指和工作面形成一个耦合电容,因为工作面上接有高频信号,于是手指会吸走一个很小的电流,这个电流分别从屏的四个角上的电极中流出; 且理论上流经四个电极的电流与手指到四角的距离成比例,控制器通过对四个电流比例的精密计算,即可得出接触点位置。
电容触摸屏的双玻璃不但能保护导体及感应器,更能有效地防止外在环境因素对触摸屏造成影响,就算屏幕沾有污秽、尘埃或油渍,电容式触摸屏依然能准确算出触摸位置。
但由于电容随温度、湿度或接地情况的不同而变化,其稳定性较差,往往会产生漂移现象。
尽管不像电阻式应用那么广,电容式触摸屏也是受欢迎的供选类型。
这类设备精确、反应快,尺寸稍大时也有较高分辨率,更耐用(抗刮擦),因而适合用作游戏机的触摸屏。
电阻式触摸屏种类介绍归纳
电阻式触摸屏种类介绍归纳一、 电阻式触摸屏的工作原理:电阻式触摸屏是一种传感器,它将矩形区域中触摸点(X,Y)的物理位置转换为代表X 坐标和Y 坐标的电压。
很多LCD 模块都采用了电阻式触摸屏,这种屏幕可以用四线、五线、七线或八线来产生屏幕偏置电压,同时读回触摸点的电压。
电阻式触摸屏基本上是薄膜加上玻璃的结构,薄膜和玻璃相邻的一面上均涂有ITO (纳米铟锡金属氧化物)涂层,ITO 具有很好的导电性和透明性。
当触摸操作时,薄膜下层的ITO 会接触到玻璃上层的ITO ,经由感应器传出相应的电信号,经过转换电路送到处理器,通过运算转化为屏幕上的X 、Y 值,而完成点选的动作,并呈现在屏幕上。
二、 电阻式触摸屏的种类:电阻式触摸屏的基本结构和驱动原理.pdf三、 各种类电阻式触摸屏的基本结构: 1.四线电阻式触摸屏四线电阻式触摸屏的结构如上图,在玻璃或丙烯酸基板上覆盖有两层透平,均匀导电的ITO 层,分别做为X 电极和Y 电极,它们之间由均匀排列的透明格点分开绝缘。
其中下层的ITO四线触摸屏 五线触摸屏 六线触摸屏 七线触摸屏 八线触摸屏与玻璃基板附着,上层的ITO附着在PET薄膜上。
X电极和Y电极的正负端由“导电条”(图中黑色条形部分)分别从两端引出,且X电极和Y电极导电条的位置相互垂直。
引出端X-,X+,Y-,Y+一共四条线,这就是四线电阻式触摸屏名称的由来。
当有物体接触触摸屏表面并施以一定的压力时,上层的ITO导电层发生形变与下层ITO发生接触,该结构可以等效为相应的电路,如下图2. 八线电阻式触摸屏八线电阻式触摸屏的结构与四线类似,所区别的是除了引出X- drive,X+ drive,Y- drive,Y+ drive四个电极,还在每个导电条末端引出一条线:X- sense,X+ sense,Y- sense,Y+ sense,这样一共八条线。
四线触摸屏没有考虑电极抽头引线和驱动电极的电路的寄生电阻,这部分电阻并不包含在ITO电阻之内,而且受环境温度影响阻值波动,很可能影响计算的正确性,因此产生了八线电阻触摸屏的概念。
电阻式、电容式、压电式触摸屏优劣简单介绍
首先介绍备受推崇的电容屏电容技术触摸屏CTPCapacity Touch Panel是利用人体的电流感应进行工作的。
电容屏是一块四层复合玻璃屏玻璃屏的内表面和夹层各涂一层ITO纳米铟锡金属氧化物最外层是只有0.0015mm厚的矽土玻璃保护层夹层ITO 涂层作工作面四个角引出四个电极内层ITO为屏层以保证工作环境。
电容屏工作原理当用户触摸电容屏时由于人体电场用户手指和工作面形成一个耦合电容因为工作面上接有高频信号于是手指吸收走一个很小的电流这个电流分别从屏的四个角上的电极中流出且理论上流经四个电极的电流与手指头到四角的距离成比例控制器通过对四个电流比例的精密计算得出位置。
可以达到99的精确度具备小于3ms的响应速度。
电容屏主要有自电容屏与互电容屏两种以现在较常见的互电容屏为例内部由驱动电极与接收电极组成驱动电极发出低电压高频信号投射到接收电极形成稳定的电流当人体接触到电容屏时由于人体接地手指与电容屏就形成一个等效电容而高频信号可以通过这一等效电容流入地线这样接收端所接收的电荷量减小而当手指越靠近发射端时电荷减小越明显最后根据接收端所接收的电流强度来确定所触碰的点。
电容屏要实现多点触控靠的就是增加互电容的电极简单地说就是将屏幕分块在每一个区域里设置一组互电容模块都是独立工作所以电容屏就可以独立检测到各区域的触控情况进行处理后简单地实现多点触控。
电容式触摸屏的构造主要是在玻璃屏幕上镀一层透明的薄膜体层再在导体层外加上一块保护玻璃双玻璃设计能彻底保护导体层及感应器同时透光率更高。
代表产品就是苹果iPod touch和iPad系列产品拥有其他产品难以超越的非凡触控体验为电容屏的成功推广立下了汗马功劳。
电阻式触摸屏因为电容屏已经被苹果抬高地位加上本身成本确实低于电容屏比较常出现在中低端产品上所以电阻屏也无奈屈尊于低配系列。
电阻屏是一种传感器其屏体部分是一块多层复合薄膜加上玻璃的结构薄膜和玻璃相邻的一面上均涂有ITO纳米铟锡金属氧化物涂层当触摸操作时薄膜下层的ITO会接触到玻璃上层的ITO经由感应器传出相应的电信号经过转换电路送到处理器通过运算转化为屏幕上的坐标值从而完成选点的动作并呈现在屏幕上。
使用万用表检测四线、五线电阻式触摸屏的方法
在工作中,我们经常遇到电阻式触摸屏,常见的有四线和五线的。
那么,怎样简单快速的测试屏的好坏呢?
以四线的屏为例,屏有两层电阻膜,水平方向为一组,垂直方向为一组,分别出线。
这样,屏的上下左右各引出一条线到插头。
没有触摸时,电阻膜被之间的凸起隔离,触摸时,两层电阻膜接触。
首先,不要触摸屏的表面,使用数字万用表的二极管档检测插头的四根线。
可以测出,分别有两组线之间有阻抗,大约几百欧。
如果是10.4英寸的屏,水平方向阻值500多,垂直方向300多。
然后,取一根线为基准,进行触摸检测。
使万用表的20k档,一支表笔固定在插头的一根线上,另一支表笔测量另外一组的两根线,比如,黑表笔固定在屏左侧的线上,红表笔测量屏上侧和下侧的两根线。
没有触摸时,没有阻值;触摸时,有明显的阻值变化,几百到几k 欧之间。
按照这样的方法,把四根线全测到。
基本上可以确定屏的好坏。
对于五线的屏,有四根线分别对应一层电阻膜的左上、右上、左下、右下四个角,剩下的一根线对应另外一层电阻膜。
使用上面说的方法,同样可以检测屏的好坏。
当然,这种方法只是对触摸屏的初步检测,最终还是要把触摸屏装在工控机上,进系统测试最为准确。
五线式与电容式比较
• 节省空间-显示屏就是用户接口 • 使得用户接口方式多样化
• 单点触控和多点触控
• 设计更美观和操作更方便 • 产品的差异化
电阻式触控屏的原理及组成结构
电阻式触控屏的原理
电阻触控屏的主要部分是一块与显示器表面非常配合的电阻薄膜屏, 这是一种多层的复 合薄膜,它以一层玻璃或硬塑料平板作为基层,表面图有一层透明氧化金属 (ITO氧化 铟,透明的导电电阻) 导电层,上面在盖有一层外表面硬化处理、光滑防擦的塑料层 、 它的内表面也涂有一层ITO涂层 、在他们之间有许多细小的(小于1/1000英寸)的透明 隔离点把两层导电层隔开绝缘 。当手指触摸屏幕时,两层导电层在触摸点位置就有了接 触,控制器侦测到这一接触并计算出(X,Y )的位置,再根据模拟鼠标的方式运作 。
电容式的结构图
电容式触控屏是在透明玻璃表面镀上一层氧化锑锡薄膜(ATO Layer) 及保护膜(Hard Coat Layer)而与液晶银幕(LCD Monitor)间则需 作防电子信号干扰处理(Shielded Layer)。
电容触控屏的其器件
控制器(Touch Controller)也是电容式触控屏应用上不可或缺的一 员,由于不平衡的透明导电膜(ATO Layer)厚度会造成工作位置精 度的偏差,且触控屏做的愈大此情形愈加明显。因此为了得到正确位 置精度,需由控制器作线性分析及补偿。 控制器经由多点(多为25 点)线性补偿功能(Multi-point Linearity Compensation Function),將补偿数据(Compensation Data)记录于EEPROM中,以对通过不平衡的透明导电膜而引起的偏差 进行补偿。通常此对策能将线性偏差(Accuracy Tolerance)控制在 1%以下。 但上述情形是建立在理想状况下,实际操作时,「漂移現象」 (Drift Phenomenon)一直是电容式触控屏应用急需克服的问题,由 于流经电容式触控屏信号是非常微弱的,且直接受温度、湿度、手指 湿润程度、人体体重、地面干扰与线路寄生电容所影响,而多点线性 补偿功能只能解決局部区域线性问题,无法解決整体的漂移現象。
不同触摸屏的简单区别
不同触摸屏的简单区别来源:智能手机推荐 不同触摸屏的简单区别1、从屏体本身区别:表面声波触摸屏:纯玻璃材质,屏体的左上角和右下角各固定了竖直和水平方向的楔形超声波发射换能器,右上角则固定了两个相应的楔形超声波接收换能器。
屏体的四个周边则刻有45度角的精密的反射条纹。
到控制器的线一般为圆形的信号电缆。
至于是哪个品牌的屏体,则直接看屏体上的商标和有关标识。
目前有ELO、Onetouch和Generaltouch等表面声波触摸屏。
电容感应触摸屏:多层复合膜玻璃底层,玻璃屏的内表面和夹层各涂有ITO导电层,最外层是只有0.0015毫米厚的矽土玻璃保护层,屏体的四周有不规则分布的氧化银线段,在屏体的四个角或四条边上引出四个电极,到控制器的线一般为圆形的信号电缆。
屏体的透光度没有玻璃好。
电阻压力触摸屏:一般为玻璃(或有机玻璃)底材多层复合膜,玻璃(或有机玻璃)作为基层,表面涂有一层透明的导电层,上面再盖有一层外表面经过硬化处理、光滑防刮的塑料层,它的表面也涂有一层透明的导电层,在两层导电层之间有许多细小的透明隔离点。
电阻屏的外表如果用手触摸用心感触它是软的,在较好的光线下可以看出屏体上的细小的规则的透明隔离点。
到控制器的线一般为扁平的氧化银信号线。
一般(并非绝对)从该信号线中信号线的根数多少,分为4线、5线、6线……触摸屏。
屏体的透光度没有玻璃好。
电阻压力触摸屏目前市场上主要有四线、五线电阻触摸屏,并有较少品牌的六线电阻触摸屏,其它多线电阻触摸屏一般需要订购。
四线电阻触摸屏区别于五线、六线电阻触摸屏的最明显处是:四线电阻触摸屏的屏体出线均是两层线粘贴在一起的(有的屏体出线可能是5条),而五、六线电阻触摸屏的屏体出线均是单层并列的。
红外感应触摸屏:红外感应触摸屏用户很好识别,红外感应触摸屏一般都有一个外框,框里有电路板,在X、Y方向排布红外发射管和红外接收管,一一对应形成横竖交叉的红外线矩阵。
红外屏有外挂式和内置式区分,外挂式较厚,一般在10毫米左右;外挂式有纯边框结构的,也有带玻璃托板的,内置式一般都带玻璃托板。
电阻式四线、五线的工作原理、区别和线路设计EMBED
(回答waiwai16y)电阻式四线、五线的工作原理、区别和线路设计:四线电阻式:当手触到TP时,控制器给X轴加5V电压,Y方向取值,即控制器以Y 轴的一根引线和X轴的低电平引线得出一电压u1经过百万分之一秒后,Y轴加5V电压,X方向取值,控制器从X轴的一根引线和Y轴的低电平引线得出一电压u2,这样得出两个关于uX,uY的函数,然后由控制器经过运算功能得出X、Y坐标位置,即可确定手指点触的位置.(注:电阻R变化跟L变化成正比,即线性变化,用万用表测得R即可推知L.五线电阻式:控制器给上线加上一正电压,下线四条引线相当于接地,当手指接触TP 时,上线受压与下线导通,电流从上线导入,从舔触位置流到下线,从下线得四根引线流出,控制器分别得到四个电流数量I1、I2、I3、I4,以及相关函数,并通过运算可知道点触的位置。
注:取测量值只取决于下线路,上线路只起到一导线的作用,四线与五线区别在于四线式TP有所损坏,则不能正常工作,而五线式TP即使有刮伤也能正常工作,因为五线式TP 是上线印银胶,五线式TP是下线玻璃层取得X、Y坐标,上线仅起到导通作用,而四线式是由上、下线确定X、Y坐标,所以五线TP上线破坏还可以继续使用,故使用寿命较长。
5线电阻屏就是x y轴都在下线路完成功能控制,而上线只起导通作用,所以要做好5线屏主要是线性和准度,10寸以上的大屏会容易一些,10寸以下的屏就比较难!Touch panel主要是要求在一面工作需要电阻网络布局非常好才能够保证线性的要求!五线屏的布线方法:在靠近panel的4边用金属导体间隔线扯匀panel的电阻及平衡panel的电场,间隔距离和线的大小有一个公式计算。
由于五线功能均由下线完成,下线是一个电场他有扩散和收缩,为了控制好线性,他的AG线则设计成为间隔状的金属线来拉伸和互补电场,让线性达到要求!这个AG线间隔状的距离和位置是要根据下线ITO材料电场的扩散和收缩方向、大小来计算和确定的,驱动面不一样大小,那么这个AG线间隔状的距离和位置是不一样的!他们的制造工艺基本要求一样,只是设计上有所不同!材料的要求、panel的品质要求也基本一致!EE-1503-IN-W5R-C 下线银胶 2003-06-19EE-1503-IN-W5R-C 下线耐酸 2003-06-19五线电阻触摸屏的线路设计上图AG金属间隔线设计不好的线性效果!下图为AG金属间隔线设计较好的线性效果!。
电阻式触摸屏种类
电阻式触摸屏种类来源:智能手机推荐 电阻式触摸屏种类电阻式触摸屏种类一:四线触摸屏四线触摸屏包含两个阻性层。
其中一层在屏幕的左右边缘各有一条垂直总线,另一层在屏幕的底部和顶部各有一条水平总线,见图4。
为了在X轴方向进行测量,将左侧总线偏置为0V,右侧总线偏置为VREF。
将顶部或底部总线连接到ADC,当顶层和底层相接触时即可作一次测量。
为了在Y轴方向进行测量,将顶部总线偏置为VREF,底部总线偏置为0V。
将ADC输入端接左侧总线或右侧总线,当顶层与底层相接触时即可对电压进行测量。
图5显示了四线触摸屏在两层相接触时的简化模型。
对于四线触摸屏,最理想的连接方法是将偏置为VREF的总线接ADC的正参考输入端,并将设置为0V 的总线接ADC的负参考输入端。
电阻式触摸屏种类二:五线触摸屏五线触摸屏使用了一个阻性层和一个导电层。
导电层有一个触点,通常在其一侧的边缘。
阻性层的四个角上各有一个触点。
为了在X轴方向进行测量,将左上角和左下角偏置到VREF,右上角和右下角接地。
由于左、右角为同一电压,其效果与连接左右侧的总线差不多,类似于四线触摸屏中采用的方法。
为了沿Y轴方向进行测量,将左上角和右上角偏置为VREF,左下角和右下角偏置为0V。
由于上、下角分别为同一电压,其效果与连接顶部和底部边缘的总线大致相同,类似于在四线触摸屏中采用的方法。
这种测量算法的优点在于它使左上角和右下角的电压保持不变;但如果采用栅格坐标,X轴和Y轴需要反向。
对于五线触摸屏,最佳的连接方法是将左上角(偏置为VREF)接ADC的正参考输入端,将左下角(偏置为0V)接ADC的负参考输入端。
电阻式触摸屏种类三:七线触摸屏七线触摸屏的实现方法除了在左上角和右下角各增加一根线之外,与五线触摸屏相同。
执行屏幕测量时,将左上角的一根线连到VREF,另一根线接SAR ADC的正参考端。
同时,右下角的一根线接0V,另一根线连接SAR ADC的负参考端。
导电层仍用来测量分压器的电压。
(完整版)电阻式触摸屏种类介绍归纳
(完整版)电阻式触摸屏种类介绍归纳电阻式触摸屏种类介绍归纳一、电阻式触摸屏的工作原理:电阻式触摸屏是一种传感器,它将矩形区域中触摸点(X,Y)的物理位置转换为代表X 坐标和Y 坐标的电压。
很多LCD 模块都采用了电阻式触摸屏,这种屏幕可以用四线、五线、七线或八线来产生屏幕偏置电压,同时读回触摸点的电压。
电阻式触摸屏基本上是薄膜加上玻璃的结构,薄膜和玻璃相邻的一面上均涂有ITO (纳米铟锡金属氧化物)涂层,ITO 具有很好的导电性和透明性。
当触摸操作时,薄膜下层的ITO 会接触到玻璃上层的ITO ,经由感应器传出相应的电信号,经过转换电路送到处理器,通过运算转化为屏幕上的X 、Y 值,而完成点选的动作,并呈现在屏幕上。
二、电阻式触摸屏的种类:电阻式触摸屏的基本结构和驱动原理.pdf三、各种类电阻式触摸屏的基本结构:1.四线电阻式触摸屏四线电阻式触摸屏的结构如上图,在玻璃或丙烯酸基板上覆盖有两层透平,均匀导电的ITO 层,分别做为X 电极和Y 电极,它们之间由均匀排列的透明格点分开绝缘。
其中下层的ITO四线触摸屏五线触摸屏六线触摸屏七线触摸屏八线触摸屏与玻璃基板附着,上层的ITO附着在PET薄膜上。
X电极和Y电极的正负端由“导电条”(图中黑色条形部分)分别从两端引出,且X电极和Y电极导电条的位置相互垂直。
引出端X-,X+,Y-,Y+一共四条线,这就是四线电阻式触摸屏名称的由来。
当有物体接触触摸屏表面并施以一定的压力时,上层的ITO导电层发生形变与下层ITO发生接触,该结构可以等效为相应的电路,如下图2. 八线电阻式触摸屏八线电阻式触摸屏的结构与四线类似,所区别的是除了引出X- drive,X+ drive,Y- drive,Y+ drive四个电极,还在每个导电条末端引出一条线:X- sense,X+ sense,Y- sense,Y+ sense,这样一共八条线。
四线触摸屏与八线触摸屏的区别:四线触摸屏没有考虑电极抽头引线和驱动电极的电路的寄生电阻,这部分电阻并不包含在ITO电阻之内,而且受环境温度影响阻值波动,很可能影响计算的正确性,因此产生了八线电阻触摸屏的概念。
各种类型触摸屏的应用场合
各种类型触摸屏的应⽤场合
根据对触摸屏的结构、原理和性能特点的分析,不同触摸屏的适⽤场合如下所⽰。
四线电阻触摸屏:不怕灰尘、油污和光电⼲扰,怕划伤是其主要缺陷。
适⽤于有固定⽤户的公共场所,如⼯业控制现场、办公室、家庭等。
五线电阻触摸屏:极好的灵敏度和透光度,较长的使⽤寿命,不怕灰尘、油污和光电⼲扰,适⽤于各类公共场所,尤其适⽤于要求精密的⼯业控制现场等。
电容感应触摸屏:由于电容随温度、湿度或接地情况的不同⽽变化,故其稳定性较差,往往会产⽣漂移现象。
怕电磁场⼲扰、漂移,不易在⼯业控制场所和有⼲扰的地⽅使⽤。
可使⽤于要求不太精密的公共信息查询;需要经常校准、定位。
红外线感应触摸屏:分辨率较低,但不受电流、电压和静电⼲扰,适宜某些恶劣的环境条件;适⽤于⽆红外线和强光⼲扰的各类公共场所、办公室以及要求不是⾮常精密的⼯业控制现场。
表⾯声波触摸屏:纯玻璃材质、透光性最好、使⽤寿命长、抗划伤性好,适⽤于未知⽤户的各类公共场所。
但怕长时间的灰尘积累和油污的浸染,所以使⽤于环境⼲净的场所更好。
否则,需要定期的清洁服务。
电容屏和电阻屏的优缺点对比
电容屏和电阻屏的优缺点对比优缺点, 电阻, 电容屏信大家很多都用上了“触”屏手机,那么,大家对自已手机的屏幕又了解多少呢?这里为大家简单讲解一下。
目前的TOUCH屏主流是分两种屏幕,一种是“电容屏” 一种是“电阻屏” 电容屏欲称“硬屏”像主流的几款手机如 MT的XT800 XT701、苹果IPHONE、GOOGLE的G1,G2、HERO 黑莓的9500 国产强机魅族M8等。
电阻屏也称“软屏”像使用Windows Mobile系统各系例品牌手机,如HTC多普达三星摩托罗拉等使用Windows Mobile系统的智能手机,还有大家熟悉的NOKIA 5800也是使的软屏为了让大家更好的了解,本人从网上面转裁一份更详细的对比供大家学习:电阻触屏俗称“软屏”,多用于Windows Mobile系统的手机;电容触屏俗称“硬屏”,如XT800、iPhone和G1等机器采用这种屏质的。
一、室内可视效果两者通常很好。
二、触摸敏感度1、电阻触屏:需用压力使屏幕各层发生接触,可以使用手指(哪怕带上手套),指甲,触笔等进行操作。
支持触笔在亚洲市场很重要,手势和文字识别在哪里都被看重。
2、电容触屏:来自带电的手指表层最细微的接触也能激活屏幕下方的电容感应系统。
非生命物体、指甲、手套无效。
手写识别较为困难。
三、精度1、电阻触屏:精度至少达到单个显示像素,用触笔时能看出来。
便于手写识别,有助于在使用小控制元素的界面下进行操作。
2、电容触屏:理论精度可以达到几个像素,但实际上会受手指接触面积限制。
以至于用户难以精确点击小于1cm2的目标。
四、成本1、电阻触屏:很低廉。
2、电容触屏:不同厂商的电容屏价格比电阻屏贵10%到50%。
这点额外成本对旗舰级产品无所谓,但可能会让中等价位手机望而却步。
五、多点触摸可行性1、电阻触屏:不可能,除非重组电阻屏与机器的电路连接。
2、电容触屏:取决于实现方式以及软件,已在XT800、701、G1的技术演示以及iPhone上实现。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
关于四线电阻触摸屏与五线电阻屏的小区别
随着触摸应用技术的日益普及,多点触控已经日渐成为市场新焦点, 无论使用者是否真有多点需求, 许多公司在触摸屏的选型上如果不去参考或了解多点的功能及趋势, 这个选型很可能被认为是不够专业的.
要实现多点功能的触摸屏已经越来越多, 然而大家的注意力仍集中在投射电容(Projected Capacitive), 这不得不归功于苹果iPhone 的风采. 事实上早有许多厂商跟使用者前仆后继的投入投射电容屏的研发生产及导入, 但许许多多的困难与阻碍横在眼前, 造成完美演出的比率实在不高. 值此同时, 电阻式多点触摸屏也已经悄悄的逼进市场的聚光灯下. 由于拥有稳定不受干扰的特性, 加上容易量产的好处, 整体购得成本又远低于投射电容, 虽然透光度较低, 但整体比较起来, 仍是暇不掩瑜, 值得各类中小尺寸多点需求的触摸屏选型者甚重考虑.
当前电阻式多点触摸技术可大致分为模拟矩阵电阻AMR(Analog Matrix Resistive)、电压驱动式电阻(V oltage-driven)又称为数字矩阵电阻DMR(Digital Matrix Resistive)及五线多点电阻或称为MF(Multi-Finger)三类。
ARM与DMR基本上可以说是四线电阻的一种延伸设计,结构上依然是上下两层,上层为透明导电薄膜(ITO Film)下层为透明导电玻璃(ITO Glass) ,中间是绝缘的透明间隔颗粒物(dot spacer)。
AMR 是沿X 与Y两个方向在ITO层蚀刻出一条一条平行排列的区块(channels),两层channels纵横迭加在一起就类似将整个触摸屏划分成很多小矩阵
区块,每个小矩阵相当与一个小的四线电阻触摸屏,但手指按压下到对应的区块时,就会传出对应的比例电压,控制器接受到电压后再将其翻译成坐标信息。
DMR相对来说更为直接,原理上DMR将触控面板上下层划分成许多很小的区块,当某一区块被碰触,这一区块就会被启动类似ON / OFF 的作用,此时线路会发出指示ON 或OFF 的数字讯号传给控制器,控制器便能计算出碰触位置的坐标了。
MF(五线多点电阻) 用切割区方式将导电薄膜(ITO Film)分割成最2~12个不同尺寸等分的触控区域,每个区域都类似一个小的五线电阻,并且大小、形状都可以自订能接受单点操作,为此MF(五线多点电阻)能够支援最多12支手指同时多点触控的应用。
但MF(五线多点电阻)多点触控主要应用于避免误动作的工控安全确认等环境为主,分割的触控区域各自独立,不会相互干扰。
一般一中大尺寸应用居多。
无论是AMR还是DMR都有一个共同的特性,只要是上层的导电薄膜(ITO Film)被划伤整个触摸屏就会无法正常使用,这是因为四线电阻式的设计在导电薄膜(ITO Film)上都会带有坐标,膜被划伤自会引起坐标的失效。
而MF(五线多点电阻) 则采用了五线电阻的结构,上层的导电薄膜(ITO Film)只起回路导通作用,不存在真实坐标, 耐受性较高。
文章由触摸屏厂家深圳伦丰公司提供,更多资料可参考:。
