Wincc课程设计报告
wincc脚本系统课程设计

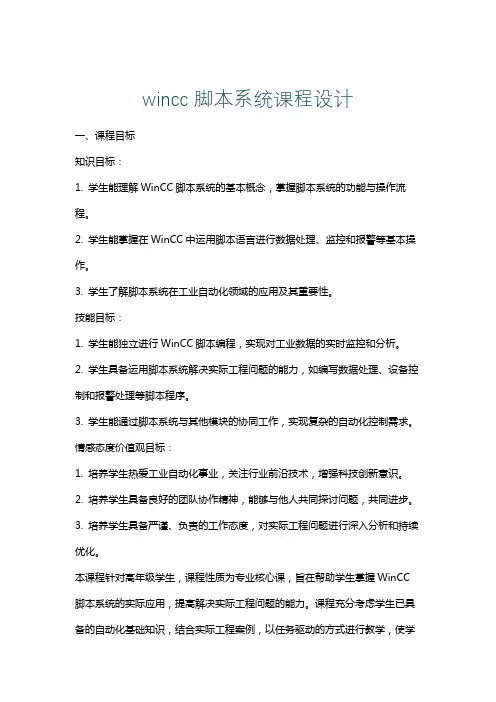

wincc脚本系统课程设计一、课程目标知识目标：1. 学生能理解WinCC脚本系统的基本概念，掌握脚本系统的功能与操作流程。
2. 学生能掌握在WinCC中运用脚本语言进行数据处理、监控和报警等基本操作。
3. 学生了解脚本系统在工业自动化领域的应用及其重要性。
技能目标：1. 学生能独立进行WinCC脚本编程，实现对工业数据的实时监控和分析。
2. 学生具备运用脚本系统解决实际工程问题的能力，如编写数据处理、设备控制和报警处理等脚本程序。
3. 学生能通过脚本系统与其他模块的协同工作，实现复杂的自动化控制需求。
情感态度价值观目标：1. 培养学生热爱工业自动化事业，关注行业前沿技术，增强科技创新意识。
2. 培养学生具备良好的团队协作精神，能够与他人共同探讨问题，共同进步。
3. 培养学生具备严谨、负责的工作态度，对实际工程问题进行深入分析和持续优化。
本课程针对高年级学生，课程性质为专业核心课，旨在帮助学生掌握WinCC 脚本系统的实际应用，提高解决实际工程问题的能力。
课程充分考虑学生已具备的自动化基础知识，结合实际工程案例，以任务驱动的方式进行教学，使学生在实践中掌握脚本系统的运用。
课程目标的设定遵循具体、可衡量原则，旨在为教学设计和评估提供明确依据。
二、教学内容1. WinCC脚本系统概述- 脚本系统的基本概念- 脚本系统在工业自动化中的应用2. WinCC脚本编程基础- 脚本语言入门- 常用脚本函数与对象- 数据类型、变量与运算符3. 数据处理与监控- 实时数据读取与写入- 数据处理与转换- 数据报警与事件处理4. 设备控制与脚本应用- 设备控制脚本编写- 控制逻辑与流程控制- 脚本调试与优化5. 脚本系统综合应用- 脚本系统与其他模块的协同工作- 实际工程案例分析与实施- 项目实践与成果展示教学内容依据课程目标进行选择和组织，保证科学性和系统性。
教学大纲明确教学内容安排和进度，结合教材章节进行详细规划。
wincc课程设计水位
wincc课程设计水位一、教学目标本课程的教学目标是让学生掌握WinCC课程中的水位监控相关知识。
通过本课程的学习，学生将能够：1.理解水位监测在工业控制系统中的重要性。
2.掌握WinCC软件中水位监控的基本原理和操作方法。
3.学会使用WinCC软件进行水位数据的采集、显示和报警设置。
4.能够分析并解决实际应用中出现的水位监控问题。
二、教学内容本课程的教学内容主要包括以下几个部分：1.水位监控的基本概念：介绍水位监控在工业控制系统中的应用和重要性。
2.WinCC软件概述：介绍WinCC软件的功能、界面及基本操作。
3.水位数据的采集与显示：讲解如何通过WinCC软件采集水位数据并进行显示。
4.水位报警与控制：讲解如何设置水位报警和控制功能，以保证水位安全。
5.实际应用案例分析：分析并解决实际应用中出现的水位监控问题。
三、教学方法为了提高学生的学习兴趣和主动性，本课程将采用多种教学方法相结合的方式进行教学：1.讲授法：讲解水位监控的基本概念、WinCC软件的基本操作等。
2.案例分析法：分析实际应用案例，让学生更好地理解水位监控的应用。
3.实验法：安排实验室实践环节，让学生动手操作WinCC软件进行水位监控。
四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将准备以下教学资源：1.教材：选用合适的WinCC教材，为学生提供理论学习的参考。
2.参考书：提供相关的参考书籍，拓展学生的知识面。
3.多媒体资料：制作课件、视频等多媒体资料，帮助学生更好地理解教学内容。
4.实验设备：准备实验室设备，让学生进行实际操作练习。
五、教学评估为了全面、客观、公正地评估学生在WinCC课程中的学习成果，我们将采用以下评估方式：1.平时表现：通过观察学生在课堂上的参与程度、提问回答等情况，评估学生的学习态度和积极性。
2.作业：布置适量的作业，让学生巩固所学知识，通过批改作业了解学生的掌握程度。
3.实验操作：评估学生在实验室实践环节中的操作技能和问题解决能力。
wincc_课程设计报告
摘要本设计是利用WINCC7.0设计一个单用户的项目，内容包括基本过程界面的组态，及常用变量的关联及使用方法。
在设计中使用过程值归档，并利用表格趋势控件输出过程值归档。
报警显示使用报警控件，显示模拟量报警。
WINCC支持脚本语言，设计中包括有VB脚本及C脚本的使用。
利用画面窗口控件可以实现多画面切换，便于多画面显示。
在最后利用MSCOMM控件实现了简单的串口通信，通过虚拟串口与串口调试助手进行通信。
关键词：WINCC VB脚本C脚本目录摘要 (1)目录 (2)1 概述 (3)1.1 WINCC浏览器概述 (3)1.2 设计目的 (3)1.3 设计任务 (3)2 主界面配置及主画面介绍 (4)2.1 主界面配置（main.Pdl） (4)2.2 多画面切换 (4)2.3 主画面 (5)3 过程值归档及表格、趋势控件配置 (6)3.1 过程值归档 (6)3.2 表格控件使用 (6)3.3 趋势控件使用 (7)4 报警记录组态 (8)4.1 组态报警及模拟量报警 (9)4.2 报警控件组态 (9)5 脚本介绍 (10)5.1 C脚本使用 (10)5.2 VB脚本使用 (13)6 MSCOMM控件及添加 (15)6.1 Active控件添加 (15)6.2 MSCOMM控件使用 (16)7 心得体会 (18)8 参考文献 (19)1 概述1.1 WINCC浏览器概述SIMATIC WinCC是第一个使用最新的32位技术的过程监视系统，具有良好的开放性和灵活性。
从面市伊始，用户就对SIMATIC WinCC(Windows Control center)印象深刻。
一方面，是其高水平的创新，它使用户在早期就认识到即将到来的发展趋势并予以实现；另一方面，是其基于标准的长期产品策略，可确保用户的投资利益。
凭籍这种战略思想，WinCC，这一运行于Microsoft Windows 2000和XP下的Windows控制中心，已发展成为欧洲市场中的领导者，乃至业界遵循的标准。
WINCC双容液位实验
重庆工程学院课程设计总结报告课程名称：工控网络与组态技术课程设计学生姓名：李帅学号： 179410114 所属学院：电子信息学院专业：自动化指导教师：葛国秋日期： 2020年6月教务处制一、课程设计项目双容水箱液位定值控制系统上位机设计。
二、课程设计目的一.理解上位机软件在双容水箱液位定值控制系统的应用；二.掌握WinCC基本的使用及编程方法；三.掌握OPC通讯的基本知识和相关的设置方法。
三、课程设计时间教学周十七周十八周四、课程设计地点实训楼114和六教101五、课程设计过程（1）实训前先仔细阅读设计内容：1.双容水箱液位定值控制系统工艺流程图绘制；2.对双容水箱液位定值控制系统参数、电气参数及设备状态进行监测；3.实现各参数的报警功能，并可查询历史报警记录；4.实现各参数的趋势显示功能，可以查询短期和长期归档；5.实现对重要的参数的操作权限管理，对不同的用户设置不同的访问权限，共分为工程师级、操作员级、浏览级等；6.通过OPC方式采集双容水箱液位定值控制系统的各个参数。
（2）阅读实训原理/流程1.系统P&ID图根据自动化实验室流程控制实验实际对象，绘制工艺流程图，参考流程图如图1所示。
图1 双容水箱液位定值控制系统工艺示意图2.上海万讯单回路调节仪的相关参数设置，部分参数设置和接线图如下所示。
图2 智能仪表接线图3.OPC通讯，通过OPC Server软件读取上海万讯仪表的参数，进行通讯，实现通过WinCC读取上述仪表的数据并动态显示的功能。
4.实现上位机程序的完整功能要求，包括报警，变量归档，用户管理，报表功能等并优化程序调试成功。
WINCC上的操作一．登陆画面的设计在登陆界面的设置中，主要用到了三个方面的知识。
第一个是登陆用户显示的设置，是用文本框加一个输出框，来显示当前登陆用户，采用的是连接内部变量显示的方法。
第二个是登陆与注销按钮的的设置，采用的是C脚本的方法。
代码如下登陆#pragma code ("useadmin.dll")#include"PWRT_API.H"#pragma code()PWRTLogin('1');注销#pragma code ("useadmin.dll")#include"PWRT_API.H"#pragma code()PWRTLogout ( )第三个是画面切换按键的制作，只需要在组态按钮里面选择切换画面选择主画面，即可。
wincc课程设计
wincc 课程设计一、教学目标本课程旨在让学生掌握WinCC的基本操作和应用，培养学生对工业控制系统的认识和理解。
通过本课程的学习，学生将能够：1.描述WinCC的功能和特点，理解其在工业控制系统中的应用。
2.掌握WinCC的基本操作，包括启动、配置、编辑、运行和维护。
3.设计和实现简单的工业控制系统，包括数据采集、报警处理、趋势分析和报表生成等。
4.分析并解决工业控制系统中的常见问题，提高生产效率。
二、教学内容本课程的教学内容主要包括WinCC的基本概念、操作和应用。
具体安排如下：1.第一章：WinCC概述，介绍WinCC的功能、特点和应用场景。
2.第二章：WinCC基本操作，包括启动、配置、编辑、运行和维护。
3.第三章：工业控制系统设计，介绍如何使用WinCC设计和实现工业控制系统。
4.第四章：WinCC高级应用，包括数据采集、报警处理、趋势分析和报表生成等。
5.第五章：WinCC案例分析，分析实际应用中WinCC的解决方案。
三、教学方法为了提高学生的学习兴趣和主动性，本课程将采用多种教学方法，包括讲授法、讨论法、案例分析法和实验法等。
1.讲授法：用于介绍WinCC的基本概念和操作方法。
2.讨论法：用于探讨工业控制系统设计中的问题，促进学生思考。
3.案例分析法：分析实际应用中WinCC的解决方案，帮助学生理解WinCC的应用。
4.实验法：让学生动手操作WinCC，实践工业控制系统的设计和实现。
四、教学资源为了支持教学内容和教学方法的实施，我们将选择和准备以下教学资源：1.教材：《WinCC应用教程》，作为学生学习的主要参考资料。
2.参考书：提供更多关于WinCC和工业控制系统的理论知识和实践案例。
3.多媒体资料：包括教学PPT、视频教程和在线案例，丰富学生的学习体验。
4.实验设备：提供WinCC实验所需的计算机、硬件设备和网络设施。
五、教学评估为了全面、客观地评估学生的学习成果，本课程将采用以下评估方式：1.平时表现：通过课堂参与、提问回答和小组讨论等方式，评估学生在课堂上的表现。
wincc实验报告感想
wincc实验报告感想
《WinCC实验报告感想》

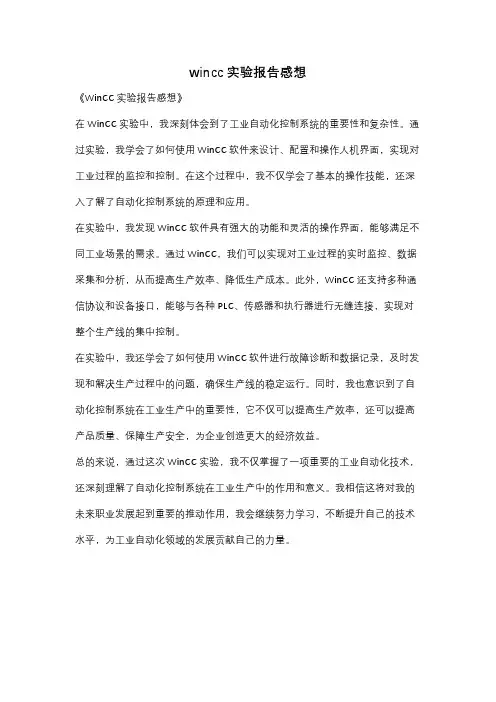

在WinCC实验中，我深刻体会到了工业自动化控制系统的重要性和复杂性。
通过实验，我学会了如何使用WinCC软件来设计、配置和操作人机界面，实现对工业过程的监控和控制。
在这个过程中，我不仅学会了基本的操作技能，还深入了解了自动化控制系统的原理和应用。
在实验中，我发现WinCC软件具有强大的功能和灵活的操作界面，能够满足不同工业场景的需求。
通过WinCC，我们可以实现对工业过程的实时监控、数据采集和分析，从而提高生产效率、降低生产成本。
此外，WinCC还支持多种通信协议和设备接口，能够与各种PLC、传感器和执行器进行无缝连接，实现对整个生产线的集中控制。
在实验中，我还学会了如何使用WinCC软件进行故障诊断和数据记录，及时发现和解决生产过程中的问题，确保生产线的稳定运行。
同时，我也意识到了自动化控制系统在工业生产中的重要性，它不仅可以提高生产效率，还可以提高产品质量、保障生产安全，为企业创造更大的经济效益。
总的来说，通过这次WinCC实验，我不仅掌握了一项重要的工业自动化技术，还深刻理解了自动化控制系统在工业生产中的作用和意义。
我相信这将对我的未来职业发展起到重要的推动作用，我会继续努力学习，不断提升自己的技术水平，为工业自动化领域的发展贡献自己的力量。
水塔水位winccplc课程设计
水塔水位winccplc课程设计一、课程目标知识目标：1. 学生能理解WINCC与PLC在水塔水位监控系统中的应用和交互原理；2. 学生能掌握WINCC组态软件的基本操作，包括创建项目、配置变量、设计监控界面；3. 学生能了解PLC编程中与水塔水位控制相关的基本逻辑和指令。
技能目标：1. 学生能通过实践操作，完成WINCC与PLC的连接和通信设置；2. 学生能运用PLC编程实现对水塔水位的自动控制，包括启停水泵、报警等；3. 学生能运用WINCC设计出直观、易操作的水塔水位监控界面。
情感态度价值观目标：1. 学生在课程学习过程中，培养对自动化控制技术的兴趣和热情；2. 学生通过小组合作，提高团队协作能力和解决问题的能力；3. 学生能认识到自动化技术在工业生产和日常生活中的重要性，增强社会责任感和创新意识。
课程性质：本课程为实践性较强的课程，结合理论知识与实际操作，培养学生的动手能力和实际应用能力。
学生特点：学生具备一定的计算机操作基础，对PLC和WINCC有一定了解，但对实际应用中的复杂系统控制尚缺乏经验。
教学要求：教师需引导学生结合理论知识，注重实践操作，关注学生在操作过程中遇到的问题，及时给予指导和解答，以提高学生的实际应用能力。
同时，注重培养学生的团队协作能力和创新思维。
通过本课程的学习，使学生能够将所学知识应用于实际工程案例中，提高解决实际问题的能力。
二、教学内容1. 理论知识：- PLC基础知识：PLC的结构、工作原理、编程语言及指令系统；- WINCC基础知识：WINCC软件功能、组态过程、变量管理及监控界面设计。
2. 实践操作：- 水塔水位控制系统设计：根据水塔水位要求，设计PLC控制程序；- WINCC与PLC连接：配置WINCC与PLC通信参数，实现数据交换；- 监控界面设计：利用WINCC设计水塔水位监控界面，实现实时监控和报警功能。
3. 教学大纲：- 第一周：PLC基础知识学习，理解PLC在水塔水位控制系统中的作用；- 第二周：学习WINCC基础知识，掌握组态软件的基本操作；- 第三周：实践操作，分组进行水塔水位控制系统的设计与编程；- 第四周：调试与优化，完善水塔水位监控系统，进行成果展示。
WinCC过程控制监控系统设计
第１章绪论1.1 设计要求1.1.1 设计题目和设计指标题目：基于WinCC软件的过程控制监控系统设计设计指标：1）下位机设备（S7-200）2）上位机组态软件（趋势图、报警界面、参数设定）1.1.2 设计功能1. 利用西门子S7-200可编程控制器实现液位PID控制系统,通过调节电动调节阀的开度，改变水箱的进水流量，从而使水箱内的液位维持于恒定值。
2. 在上位机编制工艺画面，能够显示系统的实时状态、通过对现场数据的采集处理,以动画显示、报警处理、流程控制、实时曲线、历史曲线和报表输出等多种方式,向用户提供检验液位PLC 控制系统的动态运行情况，显示SP（设定值）、PV（液位高度检测值）、OP（阀开度）、P（比例）、I（积分时间）、D（微分时间），并且在画面上能够实现手自动切换、历史数据查询、报表、报警信息、历史曲线等功能。
第２章下位机设计2.1PLC选型1、CPU 选择的型号是西门子的CPU-226，它是200系列中一款高档次的CPU，其主要应用于具有较高要求的控制系统中。
和其它型号的CPU相比，其具有更多的I/O点，更强的模块扩展能力，更快的运行速度和更强的内部集成的特殊功能。
主要特性如下：➢可携带7个模块➢集成24个输入、16个输入共40个数字量I/O点，最大可扩展至248路数字量I/O点或35路模拟量I/O点➢13K字节的程序和数据存储空间➢6个独立的30KHz的高速计数器，2路独立的20KHz高速脉冲输出，并具有PID控制器➢2个RS485通讯/编程接口，具有PPI通信协议、MPI通讯协议和自由方式通讯能力➢I/O端子排可很容易的整体拆卸2、模拟输入模块采用EM 231，其输入信号是4~20mA信号，本实验即要求输入量为该数，满足要求，因此选用该型号。
3、模拟量输出模块采用EM232。
2.2 系统框图及下位机硬件连接系统框图如2-2-1所示：图2-2-1系统框图下位机硬件连接如2-2-2所示：PC/PPI 通信电缆M LT1上水箱电动调节阀1液位变送器进水出水图2-2-2下位机硬件连接图第3章 WinCC组态设计3.1 变量设计变量名称地址数据类型存取P VW0 INT RWI VW1 INT RWD VW2 INT RW当前值VW5 INT RW给定值VW6 INT R1、打开PC Access SP2软件，建立PLC连接。
南邮通达实验4winCC工业组态软件上机实验报告
winCC工业组态软件上机实验报告一.实验题目。
Wincc全局脚本的知识应用实验。
二. 实验目的。
学习全局脚本的使用，以及项目函数、全局动作的程序编辑应用以及具体简单实验的基础使用。
三．实验要求。
可以通过全局脚本的使用创建函数，使输入输出域1输入负数可以在输入输出域2中显示其绝对值。
输入输出域3中的数以固定数值固定周期增加且超过某一数值后变为0。
输入输出域4中的数固定重复某一范围且到达某一数值时可以在程序窗口显示当前时间。
同时通过变量在线记录其数值变化。
四.设计与实现。
1.在内部变量中创建三个32浮点数IEEE754，分别为fudian32，time，test。
2.打开全局脚本下的c-Editor，在项目函数下创建一个项目函数为了实现绝对值，名称保存为abszj，具体代码为：float abszj（float a）｛if （a<0）return -a;elsereturn a｝具体图片如下:同理创建项目函数sincos，为了使输入输出域4中的数实现某一范围变化。
具体函数如下:float sincos（float a）｛return sin（0.5*x）+cos（x）；｝具体图片如下：3.在全局动作中创建四个全局动作。
Action-1：#include“apdefap.h”int gscAction（void）｛SetTagFloat（“time”，GetTagFloat（“time”）+0.25）；｝触发器设置为周期0.25s具体图片如下:Action-2：#include “apdefap.h”int gscAction（void）｛If（GetTagWord（“time”）>0）SetTagWord（“time”，0）；｝触发器设置为变量time 具体图片如下：Action-3：#include “apdefap.h”int gscAction（void）｛SetTagFloat（“test”，abszj（sincos（GetTagFloat （“time”））））；return 0；｝触发器设置为变量time具体图片如下：Action-4：#include “apdefap.h”int gscAction（void）｛if（GetTagFloat（“test”）>1）printf（“exe at %\s\r\n”,GetChar Wait（“now”））；else return 1；Return 0；｝触发器设置为周期1s具体图片如下：4.图形编辑器的操作。
wincc实验报告
西安邮电大学实验报告题目：西门子W incc v7.0的安装系别：自动化学院专业：电气工程及其自动化学生姓名：**06114066一．实验要求正确安装W inccv7.0版本，并能够正常的运行，拥有足够多的变量点。
二．实验目的通过本次实验了解Wincc V7.0组态软件，项目支持管理器的组工具包括变量管理器,画面生成、组态消息系统的编辑器、过程值存档、报表系统、脚本建立、用户管理系统等。
在图形编辑器中分别创建主画面、过程画面、报警画面、趋势画面、表格画面；变量管理中建立所需变量，变量记录中完成变量的归档报警记录中完成所需报警变量的归档和设置；全局脚本中可以完成脚本的写。
三．实验设备电脑以及W inccV7.0软件四．实验内容W incc v7.0 SP1安装说明：安装之前先关闭防火墙关闭杀毒软件特别是360安全卫士需要内置到step7中的话，先装step71）下载好软件后，将以下6个安装包放到一个目录下，W inccv7.part1.rarW inccv7.part2.rarW inccv7.part3.rarW inccv7.part4.rarW inccv7.part5.rarW inccv7.part6.rar2）双击W inccv7.part1.rar进行解压，（因为W inccv7.part1.rar。
W inccv7.part6.rar，在一个目录下，双击了W inccv7.part1.rar，就将全部的选择了）选择好解压到的目录，点击确定要注意：目录中不能有中文，因为中文与德文有冲突3）找到setup.e x e，双击进行安装其他的,需要参考，西门子的: W incc v7 sp1安装.pdf安装完进行授权：安装完授权授权时：１）先复制CCLicenseService.e x e关于W INCC7.0亚洲版本使用USB硬狗的问题，现在有了一个完美的解决方案。
因为相应的W INCC7.0英文版本仍然是使用软授权的，针对W INCC7.0亚洲版使用USB 硬狗，只需要替换一个文件，就可以像英文版本一样也使用软授权了。
Wincc课程设计报告
W i n c c课程设计报告(总23页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--河南理工大学《组态软件技术基础》设计报告水位、水温检测系统姓名：学号：专业班级：指导老师：所在学院：2012年7月 6 日摘要本设计是基于SIMATIC WinCC的水位水温监控系统，可以自动完成蓄水和排水功能，满足工业生产过程中的需要。
SIMATIC WinCC是第一个使用最新的32位技术的过程监视系统，具有良好的开放性和灵活性。
随着科学技术的发展，工业生产过程的自动化水平越来越高，相应的要求其控制界面也应该越来越人性化和简洁化，人们也逐渐意识到原有的上位机编程的开发方式。
组态王软件是一种通用的工业监控软件，它把过程控制设计、现场操作以及工厂资源管理与一体，实现最优化管理。
它基于Microsoft Windows XP/NT2000操作系统，用户可以在企业网络的所有层次的各个位置上都可以获得系统的实时信息。
采用组态王软件开发工业监控工程，可以极大地增强用户生产控制能力、提高工厂的生产力和效率、提高产品的质量、减少成本及原材料的消耗。
它适用于从单一设备的生产运营管理和故障诊断，到网络结构分布是大型集中监控管理系统的开发。
它以标准的工业计算机软、硬件平台构成的集成系统取代传统的封闭式系统。
关键字：WinCC、组态王软件、工业监控AbstractThis design is based on SIMATIC WinCC and water temperature control system, you can auto-complete of water storage and drainage features, and meet the needs of industrial production processes.SIMATIC WinCC is the first process monitoring systems with the latest 32-bit technology, openness and flexibility with good. With the development of science and technology, the industry increasingly higher level of automation of the production process, the corresponding requirements under its control interface should be more humane and simplicity of, people also come to realize that the original development of computer programming. Kingview software is a general industrial monitor software, it design, hands-on process control and plant resource management and integration, achieving optimal management. It is based on the Microsoft Windows XP/NT2000 operating system, the user can at all levels of the corporate network wherever it can get real time information system. Using the kingview software development industry to monitor the project, can greatly enhance user control, to improve productivity and efficiency, improve product quality, reduce costs and raw material consumption. It is suitable for production and operations management from a single device and troubleshooting to the network structure is the distribution of the large concentrated monitoring system development.It to a standard industry computer software and hardware platforms constitute integrated system to replace the traditional closed systems.Keywords: WinCC, kingview software, industrial monitor目录1 概述.................................................... 错误!未定义书签。
wincc课程设计详细步骤
wincc课程设计详细步骤一、教学目标本课程的教学目标是让学生掌握WinCC的基本概念、功能和操作方法，能够运用WinCC进行简单的监控和管理。
具体目标如下：1.了解WinCC的起源、发展历程和版本特点。
2.掌握WinCC的基本功能，如数据采集、报警处理、趋势分析等。
3.熟悉WinCC的界面布局和操作方法。
4.能够熟练安装和配置WinCC。
5.能够使用WinCC进行数据采集和处理。
6.能够设置WinCC的报警和趋势分析功能。
情感态度价值观目标：1.培养学生对工业自动化和智能制造的兴趣和认识。
2.培养学生团队合作和解决问题的能力。
二、教学内容教学内容主要包括WinCC的基本概念、功能和操作方法。
具体安排如下：1.WinCC概述：介绍WinCC的起源、发展历程和版本特点。
2.WinCC基本功能：讲解数据采集、报警处理、趋势分析等功能。
3.WinCC界面布局和操作方法：详细讲解WinCC的界面布局和操作步骤。
4.实例演示：通过实际案例，演示如何使用WinCC进行监控和管理。
三、教学方法采用多种教学方法，激发学生的学习兴趣和主动性。
具体方法如下：1.讲授法：讲解WinCC的基本概念和功能。
2.案例分析法：通过实际案例，让学生学会使用WinCC进行监控和管理。
3.实验法：安排实验室实践，让学生亲手操作WinCC软件。
四、教学资源为学生提供丰富的教学资源，以支持教学内容和教学方法的实施。
具体资源如下：1.教材：选用权威、实用的WinCC教材。
2.参考书：提供WinCC相关的高级教程，供学生深入学习。
3.多媒体资料：制作WinCC操作视频，方便学生随时查阅。
4.实验设备：配备WinCC软件和相应的实验设备，让学生进行实际操作。
五、教学评估为了全面、客观地评估学生的学习成果，本课程采用以下评估方式：1.平时表现：评估学生在课堂上的参与程度、提问和回答问题的表现等，占总分的30%。
2.作业：布置适量的作业，评估学生的理解和应用能力，占总分的20%。
基于wincc课程设计
基于wincc课程设计一、教学目标本课程的教学目标是让学生掌握WinCC的基本操作和应用，具备一定的WinCC系统设计和实施能力。
具体来说，知识目标包括：了解WinCC的系统架构和功能特点；掌握WinCC的基本操作，如数据采集、报警处理、趋势分析等；理解WinCC在工业自动化领域的应用场景。
技能目标包括：能够使用WinCC进行简单的系统设计和实施；能够根据实际需求，配置WinCC的参数和界面；能够运用WinCC进行数据分析和处理。
情感态度价值观目标包括：培养学生对工业自动化领域的兴趣和热情；培养学生勇于探索、积极向上的学习态度；培养学生团队协作、沟通交流的能力。
二、教学内容根据课程目标，教学内容主要包括WinCC的基本概念、系统架构、基本操作和应用案例。
具体安排如下：第1-2课时：WinCC基本概念和系统架构，介绍WinCC的发展历程、功能特点和系统架构。
第3-4课时：WinCC基本操作，包括数据采集、报警处理、趋势分析等。
第5-6课时：WinCC应用案例，介绍WinCC在工业自动化领域的实际应用案例，如生产线监控、能源管理 etc.三、教学方法为了激发学生的学习兴趣和主动性，本课程将采用多种教学方法，如讲授法、案例分析法、实验法等。
具体安排如下：第1-2课时：采用讲授法，介绍WinCC的基本概念和系统架构。
第3-4课时：采用案例分析法，通过分析实际应用案例，让学生了解WinCC的操作和应用。
第5-6课时：采用实验法，让学生动手操作WinCC，实践所学知识。
四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将准备以下教学资源：1.教材：选择合适的WinCC教材，为学生提供系统性的学习资料。
2.参考书：提供相关的WinCC技术手册和教程，供学生自主学习。
3.多媒体资料：制作WinCC操作视频和案例分析课件，方便学生随时查阅和复习。
4.实验设备：准备WinCC实验环境，让学生能够实际操作和实践所学知识。
PLC和wincc课程设计报告
摘要........................................................................................................................................ - 2 - 第1章绪论.. (3)1.1 课题背景和意义 (3)1.2 国内外物业供水系统发展与现状 (3)1.3 组态软件的功能特点发展方向 (4)第2章 PLC300程序的设计 (5)2.1 PLC的基本结构 (5)1） CPU模块 (5)2） I/O模块 (5)3）编程器 (6)4）开关量I/O模块 (6)2.2方案分析和设计 (6)1）控制器I/O口分配表 (7)2）程序符号表 (7)3)程序的设计 (8)4）主电路图纸 (9)第3章飞机盘箱件检测系统的软件设计 (10)3.1 过程监控界面设计 (10)1)指示灯属性设置 (11)2)退出按钮设置 (12)3.2系统中软件实现的功能 (12)第4章结束语 (14)参考文献 (16)致谢 (17)摘要随着计算机技术的发展以及工业自动化水平的不断提高，利用计算机技术对生产进行管理以及对生产过程实施数据采集和监控，越来越受到人们的关注。
组态软件就是计算机技术向工业领域渗透的产物。
它具有接口开放、功能齐全、组态灵活、运行稳定、简单易学等特点，为用户提供了快速构建工业监控系统的手段，使其有效降低了开发成本和有效缩短了开发周期。
在计算机上配以组态软件实现数据采集和过程控制是工业控制领域的一个明显趋势，因为这种模式可更直观、更方便地对生产过程进行实时监控，充分发挥计算机的复杂数据运算处理、报表统计和图形显示能力，同时避免工业控制过程中大量烦琐的编程工作，使用户能根据自己的控制对象和控制目的任意组态，从而构筑符合用户要求的监控系统。
根据飞机盘箱件检测系统对监控系统的实际要求的分析以及对各种组态软件的对比分析，选择组态软件wincc，基于wincc完成飞机盘箱件检测系统功能设计，包括过程监控界面制作，过程值归档，趋势界面，报表系统设计，报警记录设计以及用户主界面设计，系统中下位机用PLC实现具体的控制功能。
基于WinCC组态软件的电梯控制系统设计_课程设计
吉林化工学院专业课程设计（论文）题目：基于WinCC组态软件的电梯控制系统设计专业：测控技术与仪器系指导单位：测控技术与仪器系日期： 2012年 8月 27日至 2012年 12月21日摘要PLC是Programmable Logical Controller 的简称，广泛应用于冶金、石油、化工、交通运输、轻工、电力、汽车、通用机械、智能建筑等各个领域，是目前一种应用场合最多的工业控制器，在工业自动化中起着举足轻重的作用。
而电梯是人们生活中不可或缺的工具之一。
目前，电梯控制使用最多的是PLC控制方式。
本文主要介绍了可编程控制器及其应用特点，并用西门子S7–300系列PLC来做一个电梯控制系统的设计，然后采用西门子公司的工控组态软件WinCC与S7-PLCSIM 仿真软件配合使用实现S7-300与工控组态软件WinCC之间虚拟通讯，模拟控制过程。
关键词：电梯控制；可编程控制器；WinCC；SIMATIC S7-300；S7-PLCSIMABSTRACTThe PLC is the brief name of the Programmable Logical Controller, which is widely used in the metallurgy, petroleum, chemical engineering, transportation extensively conveyance, light work, electric power, automobile, general use machine, the intelligence building etc. It’s currently a kind of the most situation applied industry controller, and rises a prominent role in industry automation area. Elevator is important tools of our life. Nowadays, more and more people design the elevator system by using PLC. The main purpose of this article is to introduce the application features of programmable logic controller and build the elevator system by use SIMENS S7-300. Next, we use the Siemens industrial control configuration software Wincc combination with PLCSIM simulation software to build up a virtual communications between S7-300 and WinCC, so as to simulate the control process.Key words：Elevator Control；PLC；WinCC；SIMATIC S7-300；S7-PLCSIM目录第一章绪论 (1)1.1 电梯的基本结构 (1)1.2 电梯的控制方式 (1)1.3 电梯的主要功能 (2)第二章PLC概述 (3)2.1 PLC的发展简史及发展趋势 (3)2.2 PLC的功能及应用 (4)2.3 PLC的分类和特点 (5)2.4 PLC的基本结构 (6)2.5 PLC的工作原理 (7)2.6 PLC控制系统设计的基本原则和内容 (7)第三章软件介绍 (9)3.1 STEP7概述 (9)3.2 仿真软件S7-PLCSIM (10)3.3 工控组态软件WinCC (10)第四章电梯系统设计 (12)4.1 课题设计分析 (12)4.2 课题程序设计 (15)4.2.1 编程涉及的部分指令 (15)4.2.2 创建项目并编程 (27)4.2.3 主要程序段 (21)4.3 WinCC上的人机界面组态 (24)结束语 (31)致谢 (32)参考文献 (33)附录A (34)第一章绪论随着社会的不断发展，楼房越来越高，而电梯成为了高层楼房的必须设备。
基于WINCC的牛奶糖生产线的设计报告(课程设计)
基于WINCC的牛奶糖生产线的设计报告(课程设计)基于wincc的牛奶糖生产线设计报告一．系统简介随着人们生活水平的不断提高和物质生活的丰富，市面上出现了各种各样，品种繁多的糖类，给了消费者更多的选择，然而随着生产率的不断提高，生产商要不断的提高自己的生常率，才能在竞争激烈的市场上找到自己的...<p>基于wincc的牛奶糖生产线设计报告<br />一．系统简介<br />随着人们生活水平的不断提高和物质生活的丰富，市面上出现了各种各样，品种繁多的糖类，给了消费者更多的选择，然而随着生产率的不断提高，生产商要不断的提高自己的生常率，才能在竞争激烈的市场上找到自己的定位，只有通过不断的改革牛奶糖生产线上的机器设备，才能让自己的产品在市场上找到属于自己的市场。
牛奶糖的生产注重的是品质跟效率，谁的品质好就受到大众消费者的喜爱，哪家的生产效率高，就能争得更多的市场份额，赢得更多的利润。
因此，自<br />动化的牛奶糖生产线凭借着安全性好和效率高的优势，得到了牛奶糖厂家的重视推<br /> 广，展现了独有的活力。
<br /> <br />本饮料生产线实现了生产环节和运输环节的全自动花，利用S7-400PLC作为总控制器，实现生产过程的全自动化和生产环节间相互通信。
利用自动化机械手，从混料—成型—烘烤—喷油冷却—运输全自动电脑操作。
工作人员只需从控制室观察控制生产的全过程。
无需参与实际生产操作劳动。
<br /><br />二．自动化牛奶糖生产线系统控制要求：<br /> 牛奶糖生产线总共分为六个阶段：混料阶段，成型阶段，烘烤阶段，喷油冷却阶段，包阶<br />段及将牛奶糖运输出厂这六个阶段。
wincc课程设计报告
河南理工大学《组态软件技术基础课程设计》基于wincc的物业供水系统成员：王彦凯专业班级：电仪09-3班指导老师：张新良所在学院：电气工程与自动化学院2012年7月 5日摘要随着计算机技术的发展以及工业自动化水平的不断提高，利用计算机技术对生产进行管理以及对生产过程实施数据采集和监控，越来越受到人们的关注。
组态软件就是计算机技术向工业领域渗透的产物。
它具有接口开放、功能齐全、组态灵活、运行稳定、简单易学等特点，为用户提供了快速构建工业监控系统的手段，使其有效降低了开发成本和有效缩短了开发周期。
在计算机上配以组态软件实现数据采集和过程控制是工业控制领域的一个明显趋势，因为这种模式可更直观、更方便地对生产过程进行实时监控，充分发挥计算机的复杂数据运算处理、报表统计和图形显示能力，同时避免工业控制过程中大量烦琐的编程工作，使用户能根据自己的控制对象和控制目的任意组态，从而构筑符合用户要求的监控系统。
根据物业供水系统对监控系统的实际要求的分析以及对各种组态软件的对比分析，选择组态软件wincc，基于wincc完成物业供水系统功能设计，包括过程监控界面制作，过程值归档，趋势界面，报表系统设计，报警记录设计以及用户主界面设计，系统中下位机用PLC实现具体的控制功能。
关键字：wincc 物业供水系统 PLCAbstractWith the development of computer technology, and constantly improve the level of industrial automation, the use of computer technology to manage the production and implementation of data collection and monitoring of the production process, more and more attentions. The configuration software is the product of computer technology to the industrial field penetration. It has open interfaces, full-featured, flexible configuration, stable operation, easy to learn features to provide users with the means to quickly build industrial monitoring system, to reduce development costs and effectively shorten the development cycle. Together with the configuration software on the computer data acquisition and process control is a clear trend in the field of industrial control, because this model can be more intuitive, real-time monitoring of the production process more convenient, give full play to the complexity of computer data computing, report statistical and graphical display capabilities, while avoiding a lot of tedious programming work in the industrial process control, allowing users according to an arbitrary configuration of the control object and control purposes, to build a monitoring system to meet user requirements.Comparative analysis based on the analysis of the properties of the water supply system of the actual requirements of the monitoring system, as well as a variety of configuration software, select the configuration software wincc is based on the the wincc completion of the property water supply system functional design, including the production of process monitoring interface, the process value archive and trend interface , reports, system design, alarm record design and design of the user's home interface, the next bit machine with PLC system control functions.Keywords: PLC；property water supply system目录第1章绪论 (1)1.1 课题背景和意义 (1)1.2 国内外物业供水系统发展与现状 (1)1.3 组态软件的功能特点发展方向 (2)1.4 基于wincc的物业供水系统实现功能及特点 (3)第2章供水系统的理论分析及方案的确定 (4)2.1 恒压供水系统原理 (4)2.2 系统方案确定 (4)第3章供水系统的硬件设计 (6)3.1 系统主要配置的选型 (6)3.1.1 水泵机组的选型 (6)3.1.2 PLC的选型 (7)3.1.3 压力传感器的选型 (7)3.2 可编程控制器I/O分配 (8)3.3 系统电路分析及设计 (8)3.3.1 系统电源 (8)3.3.2 供水系统主电路分析与设计 (9)3.3.3 I/O接线图 (10)第4章供水系统的软件设计 (12)4.1 过程监控界面设计 (12)4.2 趋势界面组态 (20)4.3报警信息记录画面组态介绍 (26)4.4状态量信息表格记录组态介绍 (30)4.5 主界面组态 (32)4.6 系统中软件实现的功能 (34)4.7供水系统下位机PLC程序设计 (38)4.7.1 供水系统的PLC程序主体思路： (38)4.7.2供水系统下位机PLC程序设计 (38)4.8 Wincc与PLC之间的通信 (41)4.9 PLC程序调试及仿真 (43)4.10 程序调试及仿真体会 (46)第5章结束语 (48)参考文献 (49)致谢 (50)第1章绪论1.1 课题背景和意义随着工业自动化水平的发展，物业供水系统也越来越需要智能化的监控手段来实现其功能。
WinCC课程设计
工业组态课程设计题目：基于WinCC的运料小车控制系统监控界面设计院系：物理和电气工程学院班级：学号：姓名：基于WinCC的运料小车控制系统监控界面设计监控界面如下图所示，画面大小为800×600。
设计任务：实现小车的自动运料方式和单动运料方式。
单动运料过程：小车首先位于最左方，在后限位开关指示灯为绿色时，小车车门关闭，小车车厢上的煤为空，此时小车开始启动，向右运行，当运行到漏斗正下方时，前限位开关指示灯由红变绿，漏斗门打开，定时器开始计时7s（70×100ms），小车车门打开，开始卸煤，定时器开始计时5s（50×100ms），卸煤完成，小车停止。
自动运料过程则为单动过程的不断重复。
另外需组态两个按钮，停止按钮和复位按钮，停止按钮用来控制小车在单动和自动运料过程的停止。
复位按钮则用来对小车进行复位，即小车回到如图所示的初始状态下。
设计要求：1.创建如图所示的过程画面。
2.创建所有使用的内部变量并作变量说明（包括变量的数据类型、名称以及作用，可列作表格写出）。
3.写出4个按钮的左键事件的C动作程序代码。
4.写出全局脚本程序代码（自动运行脚本程序和单动运行脚本程序），并要求写出所用的触发器。
设计如下：1．创建过程画面如下：2．所使用的内部变量：3．个按钮的C动作程序代码：自动：SetTagDWord("flag1",1);单动：SetTagDWord("flag2",1);停止：SetTagDWord("flag1",0);SetTagDWord("flag1",0);复位：SetTagDWord("flag1",0);SetTagDWord("flag1",0);SetTagDWord("xiaochex",0);4．全局脚本程序代码：单动程序：#include "apdefap.h"int gscAction( void ){ DWORD value,valueT5,valueT7;int bit1;SetTagDWord("T5",50);SetTagDWord("T7",70);SetTagDWord("loudoushanxiaoshi",1);bit1=GetTagDWord("flag1");while(bit1){ bit1=GetTagDWord("flag1");value=GetTagDWord("xiaochex");value+=10;if(value>640){ value=640;SetTagDWord("xiaochex",value);SetTagDWord("qianxiankaiguan",1); //前限位开关变色SetTagDWord("loudoumen",30); //漏斗门开SetTagDWord("loudoushanxiaoshi",0); //漏斗沙消失SetTagDWord("cheshachuxian",1); //车沙出现while(bit1){ valueT7=GetTagDWord("T7"); //定时7SvalueT7-=1;if(valueT7<=0){ valueT7=0;SetTagDWord("T7",valueT7); //车沙出现SetTagDWord("loudoumen",0); //漏斗门开关SetTagDWord("loudoushanxiaoshi",1); //漏斗沙出现SetTagDWord("qianxiankaiguan",0); //前限位开关变还色while(bit1){ value=GetTagDWord("xiaochex");value-=10;if(value<=0){value=0;SetTagDWord("xiaochex",value);while(bit1){ SetTagDWord("xiachemen",1); //che门开SetTagDWord("houxiankaiguan",1); //hou限位开关变色valueT5=GetTagDWord("T5"); //定时5SvalueT5-=1;if(valueT5<=0){ valueT5=0;SetTagDWord("cheshachuxian",0);SetTagDWord("houxiankaiguan",0); //hou限位开关huan色SetTagDWord("xiachemen",0);SetTagDWord("flag1",0);}SetTagDWord("T5",valueT5);bit1=GetTagDWord("flag1");}}SetTagDWord("xiaochex",value);bit1=GetTagDWord("flag1");}}SetTagDWord("T7",valueT7);bit1=GetTagDWord("flag1");}}SetTagDWord("xiaochex",value);bit1=GetTagDWord("flag1");}return 0;}自动程序：#include "apdefap.h"int gscAction( void ){ DWORD value,valueT5,valueT7;int bit1;while(bit2){SetTagDWord("T5",50);SetTagDWord("T7",70);SetTagDWord("loudoushanxiaoshi",1);bit1=GetTagDWord("flag2");while(bit1){ bit1=GetTagDWord("flag2");value=GetTagDWord("xiaochex");value+=10;if(value>640){ value=640;SetTagDWord("xiaochex",value);SetTagDWord("qianxiankaiguan",1); //前限位开关变色SetTagDWord("loudoumen",30); //漏斗门开SetTagDWord("loudoushanxiaoshi",0); //漏斗沙消失SetTagDWord("cheshachuxian",1); //车沙出现while(bit1){ valueT7=GetTagDWord("T7"); //定时7SvalueT7-=1;if(valueT7<=0){ valueT7=0;SetTagDWord("T7",valueT7); //车沙出现SetTagDWord("loudoumen",0); //漏斗门开关SetTagDWord("loudoushanxiaoshi",1); //漏斗沙出现SetTagDWord("qianxiankaiguan",0); //前限位开关变还色while(bit1){ value=GetTagDWord("xiaochex");value-=10;if(value<=0){value=0;SetTagDWord("xiaochex",value);while(bit1){ SetTagDWord("xiachemen",1); //che门开SetTagDWord("houxiankaiguan",1); //hou限位开关变色valueT5=GetTagDWord("T5"); //定时5S valueT5-=1;if(valueT5<=0){ valueT5=0;SetTagDWord("cheshachuxian",0);SetTagDWord("houxiankaiguan",0); //hou限位开关huan色SetTagDWord("xiachemen",0);SetTagDWord("flag2",0);}SetTagDWord("T5",valueT5);bit1=GetTagDWord("flag2");}}SetTagDWord("xiaochex",value);bit1=GetTagDWord("flag2");}}SetTagDWord("T7",valueT7);bit1=GetTagDWord("flag2");}}SetTagDWord("xiaochex",value);bit1=GetTagDWord("flag2");}bit1=GetTagDWord("flag2");}return 0;}。
wincc报告
Wincc专业软件报告西门子公司的工业组态控制软件SIMATIC WinCC是第一个使用最新的32位技术的过程监视系统，是世界上第一个集成的人机界面(HMl)软件系统，具有良好的开放性和灵活性,用来处理生产和过程自动化.WinCC代表Windows Control Center，即视窗控制中心，它是西门子公司与微软公司联合开发的产物，在Windows 98或NT4．0以及基于NT 核心的Windows2000/ xp/2003 操作系统下运行。
WinCC是在生产过程自动化中解决可视化和控制任务的工业技术系统。
它提供了适用于工业的图形显示、信息、归档以及报表的功能模板。
高性能的过程藕合、快速的画面更新、以及可靠的数据传送使其具有高度的实用性。
除了这些系统功能外，WinCC还提供了开放的界面用于用户解决方案。
这使得将WinCC参与复杂、广泛的自动控制解决方案成为可能。
从面市伊始，用户就对SIMATIC WinCC印象深刻。
一方面，是其高水平的创新，它使用户在早期就认识到即将到来的发展趋势并予以实现；另一方面，是其基于标准的长期产品策略，可确保用户的投资利益。
凭籍这种战略思想，WinCC，这一运行于Microsoft Windows 2000和XP下的Windows控制中心，已发展成为欧洲市场中的领导者，乃至业界遵循的标准。
如果你想使设备和机器最化运行，如果你想最大程度地提高工厂的可用性和生产效率，WinCC当是上乘之选。
为了使Wincc系统与各种不同类型的PLC进行通讯。
需要使用通讯驱动程序Wincc通讯驱动程序连接数据管理器和PLC。
Wincc的应用程序(主要指图形运行系统、变量记录运行系统和报警记录运行系统)从数据管理器中请求数据。
数据管理器处理Wincc产生的数据和存储在SQLAnywhere系统数据库中的数据。
在运行期间它管理Wincc变量，任务是从过程中取出请求的变量值。
Wincc与PLC之间的通讯组态具体实现方法如下：首先，建立一个新的Wincc项目，根据所采用的通讯协议在变量管理器(Tag Managennent)中选择通讯驱动程序，并选择期望的通道单元，为该通道单元组态逻辑连接。
