箱变与智能传媒景观型地埋式箱变GB YBD-120.4的区别
箱变与智能传媒景观型地埋式箱变GBYBD-120.4的区别

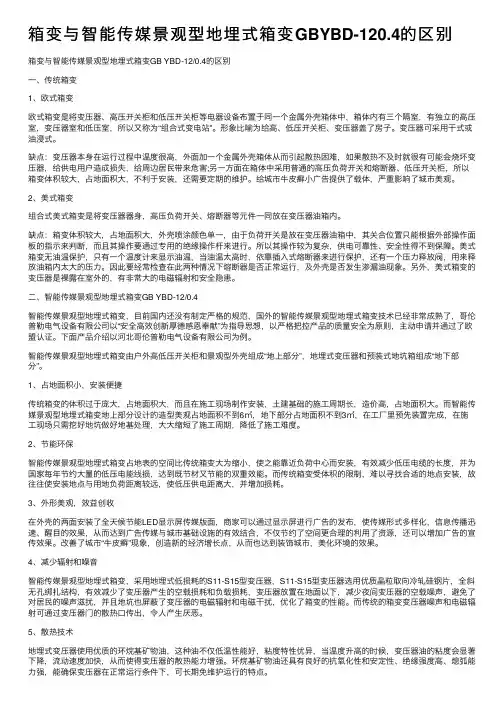

箱变与智能传媒景观型地埋式箱变GBYBD-120.4的区别箱变与智能传媒景观型地埋式箱变GB YBD-12/0.4的区别⼀、传统箱变1、欧式箱变欧式箱变是将变压器、⾼压开关柜和低压开关柜等电器设备布置于同⼀个⾦属外壳箱体中，箱体内有三个隔室，有独⽴的⾼压室，变压器室和低压室，所以⼜称为“组合式变电站”。
形象⽐喻为给⾼、低压开关柜、变压器盖了房⼦。
变压器可采⽤⼲式或油浸式。
缺点：变压器本⾝在运⾏过程中温度很⾼，外⾯加⼀个⾦属外壳箱体从⽽引起散热困难，如果散热不及时就很有可能会烧坏变压器，给供电⽤户造成损失，给周边居民带来危害;另⼀⽅⾯在箱体中采⽤普通的⾼压负荷开关和熔断器、低压开关柜，所以箱变体积较⼤，占地⾯积⼤，不利于安装，还需要定期的维护。
给城市⽜⽪癣⼩⼴告提供了载体，严重影响了城市美观。
2、美式箱变组合式美式箱变是将变压器器⾝，⾼压负荷开关、熔断器等元件⼀同放在变压器油箱内。
缺点：箱变体积较⼤，占地⾯积⼤，外壳喷涂颜⾊单⼀，由于负荷开关是放在变压器油箱中，其关合位置只能根据外部操作⾯板的指⽰来判断，⽽且其操作要通过专⽤的绝缘操作杆来进⾏。
所以其操作较为复杂，供电可靠性、安全性得不到保障。
美式箱变⽆油温保护，只有⼀个温度计来显⽰油温，当油温太⾼时，依靠插⼊式熔断器来进⾏保护，还有⼀个压⼒释放阀，⽤来释放油箱内太⼤的压⼒。
因此要经常检查在此两种情况下熔断器是否正常运⾏，及外壳是否发⽣渗漏油现象。
另外，美式箱变的变压器是裸露在室外的，有⾮常⼤的电磁辐射和安全隐患。
⼆、智能传媒景观型地埋式箱变GB YBD-12/0.4智能传媒景观型地埋式箱变，⽬前国内还没有制定严格的规范，国外的智能传媒景观型地埋式箱变技术已经⾮常成熟了，哥伦普勒电⽓设备有限公司以“安全⾼效创新厚德感恩奉献”为指导思想，以严格把控产品的质量安全为原则，主动申请并通过了欧盟认证。
下⾯产品介绍以河北哥伦普勒电⽓设备有限公司为例。
智能传媒景观型地埋式箱变由户外⾼低压开关柜和景观型外壳组成“地上部分”，地埋式变压器和预装式地坑箱组成“地下部分”。
什么叫景观式地埋箱变
什么叫景观式地埋箱变
景观式地埋箱变又称户外成套箱式变电站,也称做高防护
等级景观式地埋箱式变电站,因其具有组合灵活、便于运输、迁移、安装方便、施工周期短、运行费用低、占地面积小、无污染、免维护等优点．被广泛应用于城市小型变配电站、路灯、房地产开发、重大景观项目、厂矿及流动作业用变电站的建设与改造,因其易于深入负荷中心,减少供电半径,提高末端电压质量,特别适用于城市电网改造.
随着城乡现代化建设进程的加快,城市的建设已步入旨在
改善街景市貌的都市美容阶段.传统的箱式变电站错落无序地挤占闹市的黄金地面,与优美的城市环境显得格格不入.城市规划、高速公路、公共设施的建设对电力设备的要求越来越高,在欧、美、日等发达国家,已按照城市生态设计理念,逐步将变压器埋入地下安装.
景观式地埋箱变就是为了满足上述领域的要求而设计开发的全新的一种电力成套设备 .。
箱式变电站
箱式变电站1. 简介箱式变电站（Box-type Substation）是指将变电站的各类设备安装在一个箱体内，形成一个完整的变电站系统。
与传统的户外变电站相比，箱式变电站具有占地面积小、结构紧凑、安装方便等优点，逐渐成为电力行业中的一种重要设备。
2. 箱式变电站的组成2.1 主要设备箱式变电站主要由以下设备组成：2.1.1 变压器箱式变电站中的变压器是实现电能变换的核心设备。
通过变压器，箱式变电站能够将高电压输电线路的电能转化为适合城市、工业和农村用电的低电压。
2.1.2 开关设备开关设备用于控制和保护电力系统的运行。
在箱式变电站中，常见的开关设备包括高压断路器、负荷开关、隔离开关等。
2.1.3 配电设备配电设备是将电能从变压器输出到用户各个终端的设备。
典型的配电设备包括开关柜、电缆、母线、绝缘子等。
2.2 配套设施除了主要设备外，箱式变电站还需要一些配套设施进行辅助运行，包括：2.2.1 辅助供电设备为了保持箱式变电站自身的运行，需要提供辅助供电设备，如备用电源、蓄电池组等。
2.2.2 控制与监测系统为了方便操作和监测箱式变电站的工作状态，需要安装控制与监测系统。
这些系统包括自动化控制系统、远动控制装置、数据采集装置等。
2.2.3 通风与散热设备由于箱式变电站内设备运行会产生热量，为了保证设备的正常运行，需要安装通风与散热设备，如风扇、散热器等。
3. 箱式变电站的优势3.1 空间占用小箱式变电站采用模块化设计，设备安装在一个箱体内，相比传统的户外变电站占地面积小，能够节省宝贵的用地资源。
3.2 安装方便快捷箱式变电站的设备集中安装在一个箱体内，制造过程中工程量大大减少。
同时，箱式变电站可以在模块化工厂内进行生产和组装，减少了施工现场的工作量，提高了安装效率。
3.3 灵活可移动箱式变电站具有灵活可移动的特点，可以按照需要进行搬迁和迁移。
这对于临时供电、工地供电需求或者紧急情况下的电力补给非常重要。
智能传媒景观型地埋式箱变GBYBD-1204系列技术规范书
智能传媒景观型地埋式箱变GBYBD-12/0.4系列技术规范书目录1 总则 (2)2 工作范围 (2)2.1 范围和界限 (2)2.2 服务范围 (3)3 应遵循的主要标准 (3)4 使用条件 (5)4.1 正常使用条件 (5)4.2 特殊使用条件 (5)5 技术要求 (5)5.1 基本参数 (5)5.2设计与结构要求 (11)5.3专业接口要求 (20)6 试验 (25)6.1型式试验项目 (25)6.2 出厂试验项目 (25)6.3 现场交接试验项目 (25)7 产品对环境的影响 (25)8 企业VI标识 (26)9 技术文件要求 (26)10 监造、包装、运输、安装及质量保证 (27)10.1监造 (27)10.2 包装 (27)10.3 运输 (27)10.4 安装指导 (27)10.5 质量保证 (27)11 设备技术参数和性能要求响应表 (28)12 备品备件及专用工具 (31)12.1必备的备品备件、专用工具和仪器仪表 (31)1总则1.1 本标准技术文件适用于10kV智能传媒景观型地埋式箱变，它提出了该设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备标准技术文件提出的是最低限度的技术要求，供方应按相应标准的条文进行设备设计、制造、试验和安装。
1.3 如果供方没有以书面形式对本标准技术文件的条文提出异议，则意味着供方提供的设备完全符合本标准技术文件的要求。
1.4 本标准技术文件所引用的电力设备现行专用标准，如遇与供方所执行的标准不一致时，按较高标准执行。
1.5 本标准技术文件经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.6 本标准技术文件未尽事宜，由买、卖双方协商确定。
1.7 供方在应标技术文件中应如实反映应标产品与本标准技术文件的技术差异。
1.8 供方应按标准配置进行报价，存在差异的按本标准技术文件的要求如实详细的填写应标设备的主要元器件配置表，需在应标商务部分明晰，并注明对订货评定工作产生的影响。
景观环保型箱式变电站

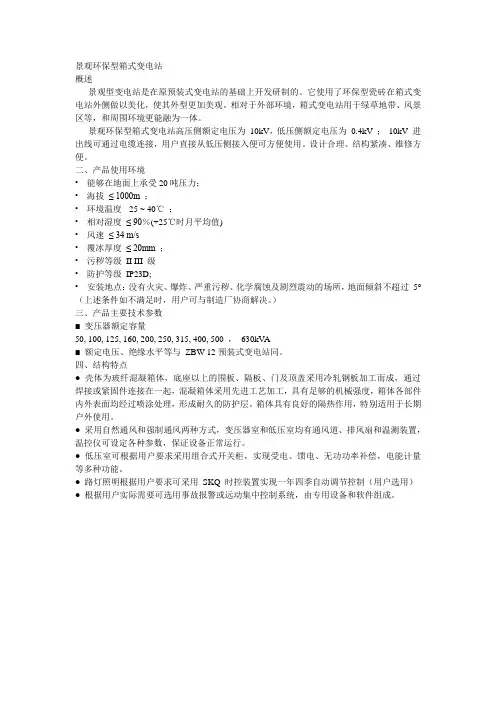

景观环保型箱式变电站概述景观型变电站是在原预装式变电站的基础上开发研制的。
它使用了环保型瓷砖在箱式变电站外侧做以美化，使其外型更加美观。
相对于外部环境，箱式变电站用于绿草地带、风景区等，和周围环境更能融为一体。
景观环保型箱式变电站高压侧额定电压为10kV，低压侧额定电压为0.4kV ；10kV 进出线可通过电缆连接，用户直接从低压侧接入便可方便使用。
设计合理、结构紧凑、维修方便。
二、产品使用环境• 能够在地面上承受20吨压力；• 海拔≤ 1000m ；• 环境温度-25 ~ 40℃；• 相对湿度≤ 90％(+25℃时月平均值)• 风速≤ 34 m/s• 覆冰厚度≤ 20mm ；• 污秽等级II III 级• 防护等级IP23D;• 安装地点：没有火灾、爆炸、严重污秽、化学腐蚀及剧烈震动的场所，地面倾斜不超过5°（上述条件如不满足时，用户可与制造厂协商解决。
）三、产品主要技术参数■ 变压器额定容量50, 100, 125, 160, 200, 250, 315, 400, 500 ，630kV A■额定电压、绝缘水平等与ZBW 12预装式变电站同。
四、结构特点● 壳体为玻纤混凝箱体，底座以上的围板、隔板、门及顶盖采用冷轧钢板加工而成，通过焊接或紧固件连接在一起，混凝箱体采用先进工艺加工，具有足够的机械强度，箱体各部件内外表面均经过喷涂处理，形成耐久的防护层。
箱体具有良好的隔热作用，特别适用于长期户外使用。
● 采用自然通风和强制通风两种方式，变压器室和低压室均有通风道、排风扇和温测装置，温控仪可设定各种参数，保证设备正常运行。
● 低压室可根据用户要求采用组合式开关柜，实现受电、馈电、无功功率补偿，电能计量等多种功能。
● 路灯照明根据用户要求可采用SKQ 时控装置实现一年四季自动调节控制（用户选用）● 根据用户实际需要可选用事故报警或远动集中控制系统，由专用设备和软件组成。
传统配电方案与高防护等级景观式地埋箱变的配电方案对比
传统配电方案与高防护等级景观式地埋箱变的配电方案对比说明目录一.高防护等级景观式地埋箱变箱变概述 (3)二.高防护等级景观式地埋箱变与传统配电方案对 (4)附件： (6)一.高防护等级景观式地埋箱变的概述高防护等级景观式地埋箱变（又称：预装地下变压器景观式箱式变电站）由基于户外全天候运行条件下、免维护设计体系研发、制造的低损耗、低温升、低噪音、低辐射、紧凑型、高防腐、全密封、可浸水运行的地下式变压器/隧道变压器/地下综合管廊变压器；高低压成套控制系统以及薄型、可定制外观、搭载多媒体载体的户外防腐型景观式外壳所组成。
高防护等级景观式地埋箱变是一种低碳、节能、环保、绿色的新型配电设备，该产品拥有多项国家专利，为城市配电提供整体解决方案。
该产品具有合乎“建设节约型国家”的国策、安全环保、美化环境、运行可靠、免维护、经济性好、集成功能多等优点。
高防护等级景观式地埋箱变的供电方案在传统配电方案基础上进行了多项的技术革新与突破，使供电产品形成园区（城市）的一道靓丽景观及人文文化展示平台，更为重要的是，应用该产品的供电方案能节省大量的低压电缆投资成本和运行损耗成本，形成可观的节能减排效果，并为用户节省低压电缆损耗的电费值。
尤其采用高防护等级景观式地埋箱变可实现分相合闸——不对电网产生冲击，降低空载损耗。
白天的空载损耗为零！二.智能景观式地下箱变与传统配电方案对比现按规划区内的10kV网架中路灯变进行节能对比如下（计算依据见附件）：1.传统配电方案200kVA变压器空载损耗为0.34kV，按传统设计采用4台变压器进行公共照明，其每年空载损耗为：A=0.34kV*24h*365天*4台=11914kWh/年2.高防护等级景观式地埋箱变配电方案按设计采用4台高防护等级景观式地埋箱变进行公共照明，由于其白天可以实现变压器与高压电网脱离，节省白天产生的变压器空载损耗（每天可节约空载损耗16小时），故其每年空载损耗为：A=0.34kV*8h*365天*4台=3971kWh/年3.对比结论采用高防护等级景观式地埋箱变比使用传统配电方案在节能、环保上更具优势：1.节能减排：每年大约节省：7942度电。
发展中的箱式变电站和智能化系统概要
发展中的箱式变电站和智能化系统摘要：本文描述了箱式变电站的主要结构特点和智能化系统的配置，对智能箱变的功能和应用及注意问题作了说明。
关键词：箱式变电站智能化系统 1. 概述随着市场经济的发展，国家在城乡电网建设和改造中，要求高压直接进入负荷中心，形成高压受电———变压器降压———低压配电的供电格局，所以供电用配电要向节地、节电、紧凑型、小型化、无人值守的方向发展，箱式变电站(简称箱变)正是具有这些特点的最佳产品，因而在城乡电网中得到广泛应用。
与此同时，由于信息化、网络化和智能化住宅小区发展，因此不仅要求箱变安全可靠，同时要求具有“四遥”(遥测、遥讯、遥调、遥控)的智能化功能。
这种智能箱式变电站(简称智能箱变)环网供电时，在特定自主软件配合下，能完成故障区段自动定位、故障切除、负荷转带、网络重构等功能，从而保证在一分钟左右恢复送电。
我厂是“全国智能型箱式变电站联合设计组”成员，目前制造的智能箱变在结构上吸取了众多箱变的优点，并且在智能化方面做到：ａ)高压(12kV)侧能满足电力系统对于配电网自动化的要求；ｂ)低压(0.4kV)侧满足智能化小区的要求；ｃ)可以用设置在中心站或物业管理处的上位机对箱变进行“四遥”系统管理。
2. 箱变结构特点和智能系统智能箱变是由高压柜、电力变压器、低压柜、计量单元及智能系统等优化组合成的完整的智能化供配电成套装置，它具有小型化、免维护、高性能、节能，安装方便，占地少，寿命长，可作为城市高层建筑、居民小区、市政设施、工厂、矿山、公路、码头、油田等场所的智能化变配电设备。
智能箱变在结构上，采用模块方式，每一台箱变可由以下各种型式组合而成；按高压开关接入电网型式分为环网型或双电源型或终端型；按设备布置方式分为“目字型”或“品字型”；按内装变压器种类分为油浸全密封变压器或干式变压器；按箱体外壳材质分为金属外壳或非金属外壳；按高压开关选形分为产气式负荷开关或压气式负荷开关或真空式负荷开关或ＳＦ6负荷开关；按可否配置智能系统分为智能型或紧凑型等。
景观式地埋箱变与传统箱变的对比
景观式地埋箱变与传统箱变的对比景观式地埋箱变是为城市发展的需要而诞生的箱变产品，是在传统箱变的技术基础上作进一步发展和完善的供配电成套设备，它与传统箱变的对比优点如下：一、节能环保景观式地埋箱变占地表的空间比传统箱变大为缩小，使之能靠近负荷中心而安装，有效减少低压电缆的长度，并为国家每年节约大量的低压电能线损，达到既节材又节能的双重效能。
而传统箱变受体积的限制，难以寻找合适的地点安装，故往往使安装地点与用地负荷距离较远，使低压供电距离大，并增加损耗。
二、供电可靠性景观式地埋箱变采用低温升、B级绝缘、45#纯环烷基油、双重密封等技术，具有免维护、抗涝害等特点。
尤其对于城市地区，容易受到大暴雨和爆水管等突发事件影响而产生水浸街现象，而景观式地埋箱变的变压器可浸水运行，景观箱体内的开关带电部分均离地1米以上（特殊地点可采用全密封设计），故可提高设备在灾害情况下的供电的可靠性。
而传统箱变则不具备以上特点。
三、美化环境景观式地埋箱变的地表以上是一台广告灯箱或其它景观箱体，它把让人害怕的电力设备巧妙的隐藏在景观式箱体内，对四周的环境起到美化和协调作用，并成为了城市中的一道亮丽风景。
而传统的箱变只成为人们避之则吉或贴满牛皮藓的碍眼产物。
四、减少噪音和辐射景观式地埋箱变把变压器埋在地面以下，有效减少了变压器的噪声，尤其是对夜深人静时的变压器空载噪声，避免了对居民的噪声滋扰，而且，地坑也屏蔽了变压器的电磁辐射，消除了人们生理上和心理上的影响。
而传统的箱变的变压器噪声和电磁辐射可通过变压器门的散热口传出，令人们产生不安全感。
结论：综合上述，景观式地埋箱变比传统箱变具有4大优点，受到广大人们和使用者的欢迎和尊重，随着产品的不断推广应用，将会很好的为电力行业作出称心的服务。
对比表凯地电气技术研发中心2011-1-8。
智能型预装式变电站说明书
智能型预装式变电站说明书一、概述ZNYB□-12 系列智能型预装式变电站（简称箱式变）是一种集10KV高压开关设备（具有电动远传、远控装置）、电力变压器或特种变压器、低压智能开关设备（具有电动远传、远控装置）、智能无功补偿系统、智能防窃电计量系统、应急供电系统按用户要求组合为一体，具有就地和远程操作达到遥控、遥测、遥信、遥调及不间断供电的成套配电设备。
作为接受和分配电能之用，适用于城市公用配电、公共场所、住宅小区、医院、风景区、油田、矿山、工矿企业、高速公路及一级重要负荷等用电场合。
ZNYB□-12系列箱式变在技术上具有结构紧凑，成套性强、运行安全可靠、维护方便、造型美观等优点。
满足城市环网供电的要求，在经济上具有占地面积小，移动方便，建站周期短，减少损耗等节能效果。
二、型号说明ZNYB □□——10/0.4——□——□三、正常使用环境条件1、海拔高度；1000m：2、环境温度-30℃～+40℃；3、空气相对湿度不超过90%（+25℃）；方案号变压器容量一次电压/二次电压设计序号布置方式：M表示目字型P 表示品字型智能型预装式变电站4、风速不大于35m/s;5、地震水平加速≤0.4m/s2，垂直加速度≤0.2m/s26、产品安装在无火灾、爆炸危险、严重污秽、化学腐蚀性气体及剧烈振动的场所，垂直倾斜度不大于3°。
四、技术性能序号项目单位高压电器,变压器低压电器1 额定电压KV 6；10 6/0.4;10/0.4 0．42 额定容量KVA ≤1600KVA3 额定电流 A 630 100～25004 额定开断电源 A 负荷开关630A 15～63KA 组合电器取决于熔断器KA 真空断路器5 额定短时耐受电流KA 20×2 200～400 15×112．5×4 >400 30×16 额定峰值耐受电流KA 31.5; 50 200～400 30>400 637 额定关合电流KA 31.5; 508 工频耐压（lmin）KV 相对地及相间42 油浸式35 ≤300V，2隔离断口 48 干式28 >300V,2.59 雷电冲击耐压KV（峰值）相对地及相间75 75 隔离断口 8510 箱体防护等级IP3X IP2X IP3011 噪声水平dB 油浸式<55干式<65备注：变压器容量小于200KVA时，项目5.6不作要求五、产品结构特征本产品由高压配电装置，变压器及低压配电装置联接而成，分成多个功能隔室，即高压室、变压器室、低压室及多功能室等。
景观式地埋箱变在城市照明工程中应用前景分析
景观式地埋箱变在城市照明工程中的应用前景分析摘要：相比传统的箱式变电站景观式地埋箱变具有占地少，便维护、外观优美、运行安全等特点，尤其适合在城市路灯供电系统中应用。
本文结合工程实例，对地埋式箱变在城市照明工程的使用情况和应用前景进行分析和阐述。
关键词：景观；地埋；箱变；照明；应用；分析传统箱变由于体积庞大，外形不美观，存在着与城市环境不相协调的问题。
随着城市建设的不断发展，人民群众对城市环境的要求日益提高，在大都市寸土寸金的现状下，这一矛盾更加凸显。
为了解决变电站与周围环境不相协调的问题，景观式地埋箱变应运而生，由于其具有体积小、占地少、易安装、便维护、安全性高等特点，更加适宜安装在人口稠密的商业区和经济文化中心区域。
本文将结合工程实例，对景观式地埋箱变在城市照明工程中的使用情况和应用前景进行简要分析和阐述。
景观式地埋箱变概述景观式地埋箱变的结构地埋式箱变由：地埋变压器、低压配电柜和预制地坑三部分共同组成。
地埋变压器：由变压器、高压负荷开关、熔断器等组成的紧凑型的变电设备，它安装在地坑中，不占用地表空间，而且能在一段时间内浸没在水中运行。
低压配电柜：主要是户外开关设备，安装在地面以上，箱体内部为户外高低压配电柜，为了美观低压配电柜两侧可做成广告灯箱，具有极佳的视觉效果。
预制地坑基础：采用镀锌钢板整体预压成型，全密封结构，确保地下水及杂物不能进入。
景观式地埋箱变的特点景观式地埋箱变是一种低碳、节能、环保、绿色的整体配电设备，其高压部分埋入地下，地上仅为低压配电设备，且外形灵活多样，可根据需要进行调整，因而占地较少，外壳还可制作成广告宣传灯箱，发布广告或交通指南等信息，与周边环境协调统一，视觉效果好，因而更加适宜作为城市人口密集地区或城市规划有特殊要求区域的变配电设备。
西安市道路照明工程应用地埋箱变试点西安以其悠久的历史和丰厚的文化底蕴成为了国际旅游目的地城市，每年约有五千万游客到西安旅游。
“改善城市环境，提升城市形象”已经成为西安市政建设工作的永恒主题。
什么是箱变（小编整理）
什么是箱变（小编整理）第一篇：什么是箱变箱式变电站是一种将中压开关设备、变压器、低压配电设备按照一定接线方案组合成一体的成套配电设备。
它与常规的土建变电站相比，具有占地面积小、现场安装工作量少、安装周期短、可以自由移动、减少线路损耗、投资少等优点。
因此，在国外得到了广泛应用，而目前在国内，随着城乡电网改造，箱式变电站得到更多用户的认可。
类型箱式变电站分为两大流派：欧式箱变和美式箱变。
欧式箱变是将中压开关设备、变压器、低压配电设备各自分隔并排列成“目”字型或“品”字型，美式箱变则以变压器为主体，将负荷开关、后备保护熔断器、分接开关和变压器装在变压器油箱内，插入式熔断器、电缆和低压配电部分围绕变压器油箱排列，构成整体布置。
欧式箱变的优点是结构灵活，适应性强；中压开关设备可以采用SF6环网柜、真空环网柜、压气式环网柜等。
高压侧主接线方案灵活，变压器可以采用S9、S10等油浸变压器或SCB9等干式变压器；低压配电设备则完全可以根据用户要求量身定做，可以选用各种类型的低压配电设备如GGD、PGL，低压侧主接线可以包括进线柜、任意路数的出线柜以及无功补偿，缺点是体积偏大。
而美式箱变的优点是体积小，由于变压器油箱即是美式箱变外壳的一部分，因此散热条件好，缺点是结构局限性太大，往往无法满足用户各种各样的需求，由于这两大流派各有优缺点，国内箱变制造厂家在市场竞争的压力下，逐渐将这两大流派的技术特点加以融合，开发出一些派生类型。
尽管类型有所不同，但基本原理大同小异，因此下面以欧式箱变为例进行探讨。
技术要求箱式变电站一般用于户外，因此在结构上必须采取一系列措施，要防止凝露，否则会引起闪络放电；要防发热，否则轻则引起设备功率下降，重则烧毁设备；要防腐蚀，因为外壳在户外风吹雨淋之下很容易受到腐蚀；要防水，否则雨水进入箱式变电站后，会影响设备正常工作；要防爆炸，主要是从人身安全方面考虑。
由于箱式变电站经常用在生活小区等场所，还要考虑它的外观，增加美学特点，甚至还要进行人性化设计，如不能太高，以免影响人们的视线，也不能太低，以免有人爬到变电站顶上，造成危险。
地埋式箱变的技术特点
地埋式箱变的特点及应用--市场营销部情报组随着城乡现代化建设进程的加快，城市的建设已步入旨在改善街景市貌的都市美容阶段。
传统的箱式变电站错落无序地挤占闹市的黄金地面，与优美的城市环境显得格格不入。
城市规划、高速公路、公共设施的建设对电力设备的要求越来越高，在欧、美、日等发达国家，已按照城市生态设计理念，逐步将变压器埋入地下安装。
地埋式箱变就是为了满足上述领域的要求而设计开发的全新的一种电力成套设备。
1、地埋式箱变的结构特点1.1 结构地埋式箱变主要由地埋式变压器和箱式户外开关设备组成。
地埋式变压器是由变压器、高压负荷开关、熔断器等组合在一起的一种新型的紧凑型的变电设备，它安装在地坑中，不占用地表空间，而且能在一段时间内浸没在水中运行。
箱式户外开关设备为户外开关设备为一体的混合结构，安装在地面。
箱体内部为户外高低压配电柜，具有占地少、不影响地面建筑设施等。
1.2 结构特点1.2.1 地下式组合变压器地埋式箱变采用的地下式组合变压器具有以下特点：(1)箱体采用不锈钢制作、全密封，防护等级达IP68，可浸入水中运行。
(2)高低压进出线采用防水全密封、全绝缘、全屏蔽的接线方式，运行更加安全。
(3)采用环烷基变压器油，确保具有良好的散热能力，(4)可采用非晶合金铁心，节能效果显著。
(5)绝缘耐热等级高，环保。
(6)后备及插入式熔断器，给予变压器更安全的保护。
(7)负荷开关具有二、三、四位置形式，适用于多种供电系统。
1.2.2 预制式地坑基础地埋式箱变的地坑基础在工厂预制，预制的地坑基础具有以下特点：(1)地坑基础可采用6mm以上钢板预压成型，全密封结构，确保地表水及其它杂物不能进入地坑内：也可采用预制式钢筋混凝土结构，采用先进的防水技术处理，确保基础不渗漏，(2)地坑底部设置有集水池，并可以安装自动排水系统控制的潜水泵。
(3)地坑内安装有高低压电缆安装支架，方便电缆安装固定。
(4)地坑内安装有防水照明灯，方便检修。
关于在房地产开发项目使用传统箱变和景观式地埋箱变比较分析报告
关于在房地产开发项目使用传统箱变和景观式地埋箱变的比较分析报告根据近年的实际项目经验，对在房开项目使用景观地埋变和普通箱变进行了比较分析，具体如下：一、景观地埋变在房开项目应用中相比普通箱变的主要优点1，环境友好----不仅不会破坏小区环境，同时还起到宣传或点缀小区环境的作用；2，安装位置不受限制----地表占用面积很小，很容易贴近负荷中心，安装位置不受限制。
同时，节约了大量低压电缆投资，最大限度地降低了低压线损，降低了运营成本；3，不因供电设备安装影响房屋销售----和谐的景观设计避免了住户对供电设备的恐惧心理，从而不影响供电设备附近房屋的销售；4，有效地对抗城市内涝----变压器潜水式的设计有效地避免了城市内涝造成的停电；5，大幅降低了后续的维护成本----高可靠性的设计制造和15年的免维护，保证了高供电可靠性和大幅降低今后的维护成本。
二、景观地埋变相对普通箱变给电网公司带来的实际好处1，给用户提供较高性价比的产品，有利于电网公司提升企业的社会形象2，大幅节约低压电缆的投资，对部分房开项目还将节约供电设备的总投资；3，有效地降低了供电设备今后的维护成本；4，最大限度地降低线损，降低供电公司今后的运营成本；5，供电高可靠性，提升了电网公司的服务形象。
三、景观地埋变相对普通箱变给房开用户带来的实际好处1，供电设备和小区景观设计的和谐统一，满足了现时住户对小区环境的高要求，从而促进房屋的销售；2，不因供电设备的安装影响房屋销售，保证了房开公司的销售利润；3，安装位置的灵活性，使得小区可腾出空间用于设置更多的停车位；4，高供电可靠性，避免了住户的供电投诉；5，灯箱广告收益可为物业管理公司增加新的盈利点。
四、实际案例分析河南平顶山宝丰大驰首府项目1,项目介绍：该项目是由10栋小高层住宅与商业区组成，总建筑面积约为20万平方米。
客户原方案是欧式箱变，由于箱变体积大，不美观，所以位置不好安置，只能放在离建筑物较远的一条道路上。
地埋式箱变相比普通箱变不容忽视的两大优点
地埋式箱变相比普通箱变不容忽视的两大优点
一、美观，与环境协调
一般的箱变占地面积较大，难以很好的与环境协调。
而地埋式箱变由于变压器安装在地下，不影响附近环境，安装在地面的配电箱体积小，很轻易与附近环境相协调。
二、为客户创造价值
地埋式箱变占地面积小。
在糊口小区里，可以取代传统的配电室，减少配电房的建设，投资效益非常显著。
安装在城市主干道及高速公路上的地埋式箱变，地面上为广告灯箱式的开关设备，大幅的广告灯箱位将为客户带来长期的广告收益。
箱变：箱式变电站外形尺寸规格说明
箱式变电站外形尺寸规格说明
箱式变电站因为具有体积小节省占地面积，高度集中自动化高，能满足小容量的供配电顶变电站，具备更高的经济性，所以不少地方在使用箱变产品来配电，箱变尺寸小体积相对不大，这里就说说箱式变电站外形尺寸箱变尺寸大小，了解箱式变电站外形尺寸大小对于选型作为一个参考，下面以上海兴播电气生产的YB-12/0.4型组合式变电站也就是箱变的外形尺寸为例，尺寸大多厂家都是差不离多的，下面是目字型和品字型外形示意图和箱变尺寸大小示意图。
目字型
品字型
目字型三相
100-630kVA A 4140mm a 3750mm B
2590mm b2290 H 2320
800-1250kVA A 5184mm a 4880mm B 2500mm b2290 H 2626
品字型三相
50-400kVA A 2500mm a 2300mm B 2400mm b2200 H2320
目字型单相
小于50kVA A 2500mm a 2300mm B 1260mm b1060 H2215
80-100kVA A 2500mm a 2300mm B 1840mm b1640 H2215
具体箱式变电站外形尺寸大小如下图所示：
湖北东方大华电力科技有限公司。
箱变
概述：
预装箱式变电站是将配电网末端变电站预先在工厂内制造装配，包括变压器、高压间隔和控制设备、低压间隔、控制设备、内部接线、计量、补偿、避雷器等辅助设备配置在一个公用外壳或一组外壳内，并通过型式试验的一种成套变电站，是城乡变电站改造的新装备,普遍适用于城市路灯照明、绿化区、高层建筑、商业中心、居民小区、乡村、工厂和铁路等供电。
广泛应用于城网建设，是取代建筑配电房和柱上变压器的新型配电装置,箱变未安装前应按正常使用条件规定放置在合适场所。
产品工作特点：
1.根据场地的要求和检修方便，可对高、低压室和变压器室进行目字形布置或品字型布置。
2.供电方式有终端型、环网型、双电源供电等多种方式，进出线方式也可采用架空或电缆进线等。
3.根据环境的要求可选择多种颜色和材质的外壳，使箱变与周围环境和谐统一；
4.具有成套性强、占地面积小、选址灵活、对环境适应性强可以大大减少土地资源的浪费及投资方制作箱变地基的经济支出；
5.可根据用户的要求选择各种高低压配置的开关，满足用户的需求。
箱变基础知识
高压计量柜内用PT、CT、FU
PT:电压互感器JDZ-10 作电压、电能测量及继电保护之用
CT:电流互感器LZZJB9-10A 全封闭支柱式结构，作电气测量和电气保护之用
FU:高压熔断器RN2-10/1A RN2型户内高压限流熔断器，用于电压互感器的保护。其断流容
量为1000MVA。在短路时以限制线路电流到最小值的方式进行瞬 时开断
低压补偿柜
低压补偿柜
低压补偿柜的组成
三个电流表A、一个功率因数表COS 功率控制器PK 万能转换开关 电容工作指示灯 隔离开关QS 电流互感器TA 小型断路器QF 切换电容接触器KM 电容器C 避雷器FV
低压室 智能部分“目”字型布置
联接方便 易于维护
“品”字型
有效利用空间
电气联接 小容量
箱变的通风：
箱变的通风一般采用的是强制通风和自然 通风相结合的方式。
一般是在房上部增加风扇强制向外抽风, 在 户外房的下部形成负压而自然进风的模式。
型号含义
Y B □□-□/□-□
技术先进安全可靠:
箱体部分采用目前国内领先技术及工艺， 外壳一般采用镀铝锌钢板，框架采用标准 集装箱材料及制作工艺，有良好的防腐性 能，保证20年不锈蚀，内封板采用铝合金 扣板，夹层采用防火保温材料，箱体内安 装空调及除湿装置，设备运行不受自然气 候环境及外界污染影响，可保证在-40℃～ +40℃的恶劣环境下正常运行。
高压部分总结
变压器
箱变内可装各种型号的油变，干变。
低压部分
1.低压进线柜 2.低压出线柜 3.低压补偿柜
低压部分照片
低压进线柜组成 低压进线柜
三个电流表A 一个电压表V 一个万能转换开关（测量电压用） 一个温度控制仪WK 合闸按钮、分闸按钮 合闸指示灯、分闸指示灯 隔离开关QS 断路器QF 电流互感器TA等元件组成。
箱式变的对比
灯箱式（景观式）箱变在房地产行业中的运用比较
灯箱式（景观式）箱变能取代传统箱变，在各用电行业得到广泛的运用，特别是在市政、公园、房地产、景观道路中的运用，最能体现灯箱式（景观式）箱变的特点。
下面就该产品在房地产中的运用特点简述如下：
1）可根据用电设备周边的环境设计用电设备的外形，能做到与建筑风格的完美统一。
2）靓丽的产品外观是楼盘景点的一个组成部分，能提升楼盘的品质，周边住房无需打折出售。
3）可根据需要随意选择设备落位地点，不受环境的限制。
4）地表占用空间减少三分之二。
5）可降低产品噪音，比传统设备低20分贝以上。
6）能有效减少电磁辐射。
7）能接近负荷中心安装，减少电缆及工程量的投入。
8）变压器可浸水运行，十五年免维护，提升了产品的可靠性。
9）耐候性长，可产生附加值，性价比高。
因变压器部分埋地运行，为有效解决地下部分的防腐、防水、散热问题，其设计及工艺保障与传统产品有着本质的区别，产品性。
智能箱变的优点
智能箱式变电站节能、环保、可消除大量安全陷患，有着传统变电站不可比拟的优点。
项目符合国家的产业发展政策，具有很好的社会经济效益。
①提高变电站运行可靠性，减少停电时间。
智能箱式变电站可以极大提高运行可靠性，能够实现故障精确定位，及时准确的发现故障点，缩小事故范围，减少用户停电时间，提高变电站供电可靠性。
②实现设备状态化检修，降低检修成本。
智能箱式变电站可以实现二次设备的智能状态检修，可以按照最优化的方式进行设备检修，可以是设备少检修、免维护，从而降低设备检验的工作量和维护成本。
同时采用远程校验的方式减少设备维护过程中的长距离人员奔波，减少人为因素对设备的影响，降低传统现场检修误操作的危险。
同时可以实施对设备进行监视，一旦发生异常，可以及时处理，保障设备安全提高设备寿命，经济效益高。
③优化系统设计，减少设备及安装调试费用。
智能箱式变电站二次没备方案优化可以节约二次电缆，减少保护屏个数、优化二次回路，大量节约安装调试费用。
④智能化程度高，运行维护成本低。
智能箱式变电站二次系统设备技术水平及智能化程度大大提高，可大量节约日常运行维护检验成本。
减少对传统电磁互感器、站用电源系统、继电保护设备的检修维护成本。
3 1智能。
为适应无人值守和调度自动化的需要，智能箱变采用微机保护和综合自动化系统，可实现“4遥” (即：遥测、遥信、遥控、遥调)功能。
每个智能控制单元均具有独立运行功能，保证继电保护功能安全，可对运行参数进行远方设置和实时监控，对箱体内湿度、温度进行自动控制和远方烟雾报警；在运行过程中，能按照给定的电压无功关系自动投切电容器、调整电压分接头进行电压无功调节：另外，根据需要还可以实现图像远程监控。
智能箱变的基本特征是“随需应变”和“随机应变”，主要特点是：自愈、安全、优质、清洁、交互、高效。
结合到智能箱变的设计方案中时，可根据需要有选择性的选配辅助功能，原则上不能影响箱变结构，否则利于产品标准化定型。
除了二次系统之外，一次设备部分电子式互感器已有应用业绩，性能满足相关标准要求。
箱变产品简介
箱变产品简介包头市正安恒泰电气设备有限责任公司是集箱变生产、销售、安装、售后于一体的专业公司。
主要产品有：GB系列箱式变电站,木纹景观箱变,GBW系列箱式变电站，XBF非金属环保型箱变,.KB10金属箱变,YBW□-12系列高压/低压预装式变电站,欧式箱变,美式箱变等。
主要产品简介如下：一．GB系列箱式变电站1.产品概述GB系列箱式变电站是额定电压6－35KV，交流50HZ的成套变电设备。
变压器容量为50－1600KV A。
该产品适用于大楼、住宅小区、宾馆、医院、公园及各种临时性设施作为变电站，具有成套性强，体积小，占地面积少、外形美观、安装方便、运行可靠、免维护等特点。
该产品由高压配电装置，变压器和低压配电装置三部分聚密结合在一个或几个箱体内组成。
高压开关可选用负荷开关、真空断路器或少油断路器;变压器可选用油浸式变压器或环氧干式变压，该产品高压侧有基本方案11种，低压侧有基本方安15种，可相互组成各种需要的变电方案，既可用于环网配电系统，也可用于放射式电网终端供电系统。
2.产品型号3.图例二：木纹景观箱变1.产品概述XBW-10系列木纹景观箱变是针对当今城市市政建设需要，专门为我国城市配电系统而设计开发的新型产品，其具有普通箱变的经济，安全，紧凑及便于移动等特性外，还能实现与城市环境，环境环保相完美匹配，实现与周边环境和谐相融。
箱变高压侧为10（6）KV，低压侧为0.4KV三相交流50H户外成套设备，可用于3-12KV单电源接线，双电源接线和环网供电系统。
容量从30-2000KV A，配S11-M全封闭或SC-10干式变压器，高压开关按用户要求可配压气式，真空负荷开关或M24，RM6系列SF6环网开关，可带计量及无功补偿装置，可广泛用于一些市政建设，园林厂房，步行街，住宅小区，厂矿，宾馆，公园，油田，机场码头，铁路，商场，路灯照明供电等户外项目作为接受，转换，分配电能之用，是一种美观，经济，实惠，便于流动运输及固定安装的新型变电站。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
箱变与智能传媒景观型地埋式箱变GB YBD-12/0.4的区别
一、传统箱变
1、欧式箱变
欧式箱变是将变压器、高压开关柜和低压开关柜等电器设备布置于同一个金属外壳箱体中，箱体内有三个隔室，有独立的高压室，变压器室和低压室，所以又称为“组合式变电站”。
形象比喻为给高、低压开关柜、变压器盖了房子。
变压器可采用干式或油浸式。
缺点：变压器本身在运行过程中温度很高，外面加一个金属外壳箱体从而引起散热困难，如果散热不及时就很有可能会烧坏变压器，给供电用户造成损失，给周边居民带来危害;另一方面在箱体中采用普通的高压负荷开关和熔断器、低压开关柜，所以箱变体积较大，占地面积大，不利于安装，还需要定期的维护。
给城市牛皮癣小广告提供了载体，严重影响了城市美观。
2、美式箱变
组合式美式箱变是将变压器器身，高压负荷开关、熔断器等元件一同放在变压器油箱内。
缺点：箱变体积较大，占地面积大，外壳喷涂颜色单一，由于负荷开关是放在变压器油箱中，其关合位置只能根据外部操作面板的指示来判断，而且其操作要通过专用的绝缘操作杆来进行。
所以其操作较为复杂，供电可靠性、安全性得不到保障。
美式箱变无油温保护，只有一个温度计来显示油温，当油温太高时，依靠插入式熔断器来进行保护，还有一个压力释放阀，用来释放油箱内太大的压力。
因此要经常检查在此两种情况下熔断器是否正常运行，及外壳是否发生渗漏油现象。
另外，美式箱变的变压器是裸露在室外的，有非常大的电磁辐射和安全隐患。
二、智能传媒景观型地埋式箱变GB YBD-12/0.4
智能传媒景观型地埋式箱变，目前国内还没有制定严格的规范，国外的智能传媒景观型地埋式箱变技术已经非常成熟了，哥伦普勒电气设备有限公司以“安全高效创新厚德感恩奉献”为指导思想，以严格把控产品的质量安全为原则，主动申请并通过了欧盟认证。
下面产品介绍以河北哥伦普勒电气设备有限公司为例。
智能传媒景观型地埋式箱变由户外高低压开关柜和景观型外壳组成“地上部分”，地埋式变压器和预装式地坑箱组成“地下部分”。
1、占地面积小，安装便捷
传统箱变的体积过于庞大，占地面积大，而且在施工现场制作安装，土建基础的施工周期长，造价高，占地面积大。
而智能传媒景观型地埋式箱变地上部分设计的造型美观占地面积不到6㎡，地下部分占地面积不到3㎡，在工厂里预先装置完成，在施工现场只需挖好地坑做好地基处理，大大缩短了施工周期，降低了施工难度。
2、节能环保
智能传媒景观型地埋式箱变占地表的空间比传统箱变大为缩小，使之能靠近负荷中心而安装，有效减少低压电缆的长度，并为国家每年节约大量的低压电能线损，达到既节材又节能的双重效能。
而传统箱变受体积的限制，难以寻找合适的地点安装，故往往使安装地点与用地负荷距离较远，使低压供电距离大，并增加损耗。
3、外形美观，效益创收
在外壳的两面安装了全天候节能LED显示屏传媒版面，商家可以通过显示屏进行广告的发布，使传媒形式多样化，信息传播迅速、醒目的效果，从而达到广告传媒与城市基础设施的有效结合，不仅节约了空间更合理的利用了资源，还可以增加广告的宣传效果。
改善了城市“牛皮癣”现象，创造新的经济增长点，从而也达到装饰城市，美化环境的效果。
4、减少辐射和噪音
智能传媒景观型地埋式箱变，采用地埋式低损耗的S11-S15型变压器，S11-S15型变压器选用优质晶粒取向冷轧硅钢片，全斜无孔绑扎结构，有效减少了变压器产生的空载损耗和负载损耗，变压器放置在地面以下，减少夜间变压器的空载噪声，避免了对居民的噪声滋扰，并且地坑也屏蔽了变压器的电磁辐射和电磁干扰，优化了箱变的性能。
而传统的箱变变压器噪声和电磁辐射可通过变压器门的散热口传出，令人产生厌恶。
5、散热技术
地埋式变压器使用优质的环烷基矿物油，这种油不仅低温性能好，粘度特性优异，当温度升高的时候，变压器油的粘度会显著下降，流动速度加快，从而使得变压器的散热能力增强。
环烷基矿物油还具有良好的抗氧化性和安定性、绝缘强度高、熄弧能力强，能确保变压器在正常运行条件下，可长期免维护运行的特点。
另外，地埋式变压器在额定负载下采用的是自然通风散热。
在智能传媒景观型地埋式箱变的箱体内安装进出口风机，当过载或环境温度过热时可自动启动风机，强迫冷却。
6、防水、防潮技术
地埋式变压器与高低压开关柜的连接方式。
地埋式变压器高、低压连接器的连接部位使用双密封仓装置机械保护。
其第一层为硅胶可分离插拔头连接器与变压器密封连接，第二层由连接器外部浇注密度大于水的液态绝缘材料和密封式的不锈钢密封舱做二次保护，达到双层保护，确保地埋式变压器整体能够在水下运行及维护，防护等级达到IP68 。
可长期浸水运行。
预装式地坑全部为不锈钢结构，对地坑表面进行热镀锌处理，再喷涂防腐蚀面漆，进行防锈处理。
预装基础设备与顶盖之间采用橡胶结构密封，防止地坑意外进水。
其次，预装式地坑箱内还设置了潜水泵，安装了自动排水系统，当有暴雨、洪涝等意外情况而引起的地坑内部进水。
当积水高度超过一定范围时，由高低水位传感器触发潜水泵启动，积水经排水管排出地坑外部。
直至水位高度降至与地坑底面平齐时，潜水泵自动关闭。
另外还在低压柜面板上设置了潜水泵自动与手动转换开关，可以强制启动潜水泵抽水。
7、智慧城市
智能传媒景观型地埋式箱变担负了变电设备状态和电网运行数据、信息的实时采集和发布任务，同时支撑电网实时控制、智能调节和各类高级应用，实现变电站与调度、相邻箱变、电源、用户之间的协同互动。
不但为电网的安全稳定运行提供了数据分析基础，也为未来智慧电网实现其高效、自愈等功能提供了重要的技术支持。
还可以作为“互联网+”的线下终端，实现城市公共的自动售货、充电桩、速递易、公共自行车、WIFI终端等智慧智能终端的功能。
