设计74hc164控制数码管显示系统

合集下载

74ls164串行输出扩展运用课程设计

单片机课程设计报告74IS164串行输出扩展运用班级：09移动1班姓名：王家树、黄志豪学号：09112002、09112003指导老师:陈海松一、课题的提出选择这个课程设计，是由于陈老师在课程上曾提到过74IS164芯，并且对串口通信比较喜欢，通过老师的咨询，便提出做一个关于74IS164的串行通信程序应用设计的报告。

二、设计任务和要求任务：设计一个能够由数码管显示，编写一个关于74IS164的串输入并行输出一串数字。

要求：利用单片机的并行串行I/O 口，利用C 语言中的指针函数，编写一段好用又简洁的设计代码。

三、设计方案的论证1首先从参考文献中可以查到 54/74164是8位移位寄存器（串行输入，并行输出），是8位边沿触发式移位寄存器，串行输入数据，然后并行输出。

数据通过两个输入端（DSA或DSB ）之一串行输入；任一输入端可以用作高电平使能端，控制另一输入端的数据输入。

时钟（CP ）每次由低变高时，数据右移一位，输入到QO , Q0是两个数据输入端（DSA 和DSB ）的逻辑与，它将上升时钟沿之前保持一个建立时间的长度。

主复位（MR ）输入端上的一个低电平将使其它所有输入端都无效，同时非同步地清除寄存器，强制所有的输出为低电平。

2、功能图图1.逻辑符号CP3 斗 5£©10—11□12 —□13&1D34S610111213SRGS四、硬件资源及其分配关键元件：89C51芯片，74IS164芯片、数码管、复位电路主要用到的硬件：P3 口、数码管、串行输出输入口；硬件分配：1•串行输出输入口（单片机51的10、11脚）分别接第一个74IS164的8脚1、2 脚，第二第三第四第五第六个进行级联；2. 74IS164的9脚复位端接高电平；3. 每个数码管（a b、c、d、e、f、g）接74ls164 并行输出口（3、4、5、6、10、11、12、13）；五、硬件图：1£_:29Jfl-：31XTAL1PO.O/ADO P0.1/AD1 P0.2/AD2 XTAL2P03/AD3 P0.4/AD4 P0.5/AD6 P0.6/AD6 RSTP0.7/AD7 P2.0/A8 P2.1/A9 P2 2fA103E J —11： 35—11： 33 ■ ^12；PSEN ALE EAP2.3fA11 P2.4JA1 2 P25fA13 P2.6fA1 4P2.7JA1524丄—il丄士士丄土012345671 1 .1 1- 1 1 P3.0/RXD P3 1HXD P3.2flNTg P3.3/iNTT P3.4/T0 P3.5/T1 P3.6/WRP3.7/RD10 叫1 仁 txq_L2：…_L2 _L£ _L^ _LZ ARl^FlI P=ni^ri I FDhRy （AT89C51 控制）弓RGB 1 1 n-LM-iMH〜L -13I-Lit ■BU11*lag（74IS164 级联）(整图分布)六、主程序：1第一次编写的程序 #in elude <reg51.h>#define _DISP_LED_h__void Disp_LED(unsigned int *key_num); void DelayNS(unsigned int dly); void main() {int nu mb[6]={1,5,8,3,1,2}; Disp_LED( nu mb); DelayNS(20);}void Disp_LED(u nsig ned int *key_ num) { 一一Un sig ned char code LED_Val[]={0x03,0x9f,0x25,0x0d,0x99,0x49,0x41,0x1f,0x01,0x09};//0-9 un sig ned char data nu m[6];un sig ned char k; num[ 0]=*key_ num; nu m[1]=*(key_num+1); nu m[2]=*(key_num+2); nu m[3]=*(key_num+3); num[ 4]=*(key_ nu m+4); nu m[5]=*(key_ nu m+5);for(k=0;k<=5;k++)R&Trarr HF rrpul- PI .i fu 卜M E t-ii t-ii hlviwoe- I «.IMi j MdtiiJ RMfiaES L IW I T科出片3■治时」靳I ■:皿2HHMli■梓Fi.imA »(-*nr frutfTT利丄砒[F-J^Ti MMffir 科.WT F JI fwT 蛋=1玉 4.■IK5-IiRCFlE^terLHiJiM-h■■>i・m ・・』■ h dI■>1I J aIfa■ hdI■I I.■b■・■!■3 I■ ■ ■":'^^1° -!：- ■■I - '1 v ：n-fSI ^rMI ^r|5| nrf"| fr-|EI 訂={:I ；；：:』:; Lfllj : ;； I J HJ :: IJWI--》25 ___ r-k£吐ID|聊IJ^L»>■^fTi^i^O4*84SBUF=LED_Val[ nu m[5-k]]; while(TI==O);TI=O;}}void DelayNS(u nsig ned int dly){int i,j;for(i=0;i<10000;i++) for(j=0;j<dly;j++);}2、第二次自学的头文件编写的程序:〃Disp_LED.c 主程序#in clude <reg51.h>#in clude "DISP_LED.h"void main(){int numb[6]={1,5,8,3,1,2};Disp_LED( nu mb); DelayNS(20);}〃DISP_LED.h 自编头文件#ifndef __DISP_LED_h__ #defi ne __DISP_LED_h__ void Disp_LED(u nsig ned int *key_ nu m); void DelayNS(u nsig ned int dly);/*函数名称：Disp_LED函数功能：数码管显示输入参数：key_num*/void Disp_LED(u nsig ned int *key_ num) { 一一un sig ned char code LED_Val[]={0x03,0x9f,0x25,0x0d,0x99,0x49,0x41,0x1f,0x01,0x09};//0-9un sig ned char data nu m[6];un sig ned char k;num[ 0]=*key_ num;nu m[1]=*(key_num+1);nu m[2]=*(key_num+2);nu m[3]=*(key_num+3);num[ 4]=*(key_ nu m+4);nu m[5]=*(key_ nu m+5);for(k=0;k<=5;k++){SBUF=LED_Val[ nu m[5-k]];while(TI==0);TI=0;}}/*函数名称：DelayNS 函数功能：延时程序输入参数：dly 返回信息：无*/void DelayNS(u nsig ned int dly) {int i,j; for(i=0;i<10000;i++) for(j=0;j<dly;j++);} #en dif七、调试运行1、按照电路图将电路用protues仿真。

基于51单片机的74HC164驱动六位数码管显示程序与仿真

delay1ms();
P2=0xff; //数码"灭"
}
}
main()
{
separateData(123456);
while(1)
{
display();
}
}
DS_data[2]=dat/100%10;
DS_data[3]=d4]=dat/10000%10;
DS_data[5]=dat/100000%10;
}
void write_164(unsigned char dat)
{
unsigned char i;
for(i=0;i<8;i++)
sbit MOSI=P1^1;//符号DSA引脚1数据输入符号DSB引脚2数据输入
unsigned char code Tab[]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,
0x7F,0x6F,0x77,0x7C,0x39,0x5E,0x79,0x71};//共阴数码管
基于51单片机的74HC164驱动六位数码管显示程序与仿真
#include<reg52.h>
#include<intrins.h>
#define uchar unsigned char
#define uint unsigned int
//74HC164
sbit CLK=P1^0;//符号CP引脚8时钟输入（低电平到高电平边沿触发）
void delay1ms()
{
unsigned char i,j;
for(i=0;i<10;i++)
for(j=0;j<33;j++)

基础实验(数码管显示)含代码

实验一基础实验（数码管显示）一、实验内容使用MCS-51汇编语言编写程序，完成如下功能：1. 使用三个数码管显示十进制数值（001~999，可任意设置）；2. 每隔1秒，该数值自动减一，直到归零;3. 归零后的下一秒，显示一个新的十进制数值（001~999，可任意设置）；4. 每隔1秒，新数值继续自动减一，直到再次归零；5. 重新执行步骤1，循环往复。

6. 当开关S1按下时，暂停计数；S1松开时，恢复计数。

二、数码管显示原理如图所示，三段式数码管由三片74HC164级联控制三个数码管的显示，其中使用单片机P4.5作为模拟串口数据，使用P4.4模拟串口时钟，CLR端接高电平。

使用上一个74HC164的Q7作为下一个74HC164的输入端。

要想输出一个字形码，就需要从高位到低位依次向移位寄存器输出8个比特。

移位寄存器的数据线和时钟线分别接到单片机的P4.5和P4.4管脚，可以使用MCS-51里面的位操作指令进行输出。

连续输出3个字形，24个bit之后，欲显示的字形将稳定地显示在数码管上，程序可以转而执行其他工作。

三、实验流程图1.主程序流程图开始初始化定义计数器R6,R5,R4定义码表TAB 0-9根据R6偏移从TAB取数送到算术寄存器A中调用SHOW子程序根据R5偏移从TAB取数送入算术寄存器A中调用SHOW子程序根据R4偏移从TAB取数送入算术寄存器A中调用SHOW子程序调用延时子程序S1按下？是循环延时否R6减一即个位减一R6为-1？是R5减一即十位减一重新初始化R6否R5为-1？否是R4减一即百位减一重新初始化R5R4为-1？重新初始化R4否2.显示子程序SHOW 流程图3.延时子程序DELAY 流程图子程序SHOW 开始R0初始化计数时钟置0右移AC 标志位送入DATA时钟置1，上跳R0=0？是RET否子程序DELAY 开始RI 初始化为80R3减一R3为0？是R2减一R2为0？是R1减一是R1为0？否R2初始化为200R3初始化为250否否是四、程序源代码 0000H2.LJMP START 0050H4.START:5.P4 EQU 0C0H6.P4SW EQU 0BBH7.CLK EQU P4.48.DAT EQU P4.59.SW EQU P3.610.MOV P4SW, #70H11.LP:12. MOV R6, #913. MOV R5, #914. MOV R4, #915.LOOP:16. MOV DPTR, #TAB17. MOV A,R618. MOV DPTR,#TAB19. MOVC A,@A+DPTR20. LCALL SHOW21.22. MOV A,R523. MOV DPTR,#TAB24. MOVC A,@A+DPTR25. LCALL SHOW26.27. MOV A,R428. MOV DPTR,#TAB29. MOVC A,@A+DPTR30. LCALL SHOW31. LCALL DELAY32.33.PAUSE:34. NOP35. JNB SW,PAUSE36. DEC R637. CJNE R6,#-1,LOOP38.39. DEC R540. MOV R6,#941. CJNE R5,#-1,LOOP42. DEC R443. MOV R5,#944. CJNE R4,#-1,LOOP45. MOV R4,#946. LJMP LOOP47.48.SHOW:49. MOV R0,#850.SLP:51. CLR CLK52. RLC A53. MOV DAT,C54. SETB CLK55. DJNZ R0,SLP56. RET57.58.DELAY:59. MOV R1,#8060.SD:61. MOV R2,#20062.SD1:63. MOV R3,#25064.SD2:65. DJNZ R3,SD266. DJNZ R2,SD167. DJNZ R1,SD68.RET69.70.TAB:71. DB 0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8H,80H,90H72.73.74.END75.TAB:DB 0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8H,80H,90H五、思考题1.MCS51中有哪些可存取的单元，存取方式如何？它们之间的区别和联系有哪些？答：MCS51单片机中，包含程序存储器ROM、数据存储器RAM和特殊功能寄存器（SFRs），其中数据存储器还包含内部RAM,内部扩展RAM和片外RAM。

74HC164引脚图与中文资料

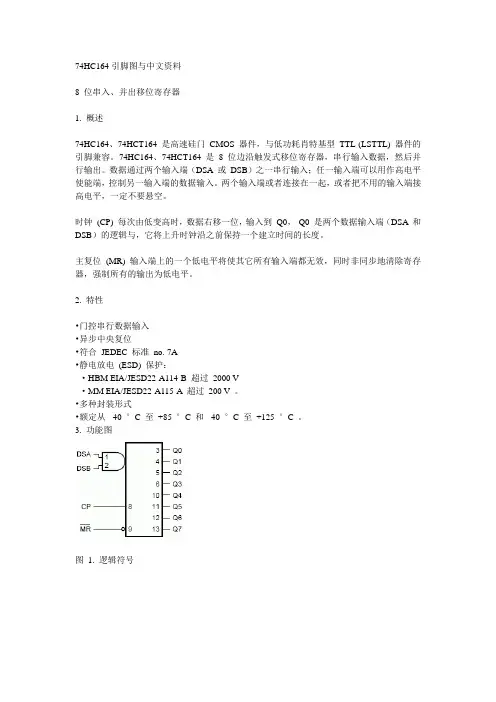

74HC164引脚图与中文资料8 位串入、并出移位寄存器1. 概述74HC164、74HCT164 是高速硅门CMOS 器件，与低功耗肖特基型TTL (LSTTL) 器件的引脚兼容。

74HC164、74HCT164 是8 位边沿触发式移位寄存器，串行输入数据，然后并行输出。

数据通过两个输入端（DSA 或DSB）之一串行输入；任一输入端可以用作高电平使能端，控制另一输入端的数据输入。

两个输入端或者连接在一起，或者把不用的输入端接高电平，一定不要悬空。

时钟(CP) 每次由低变高时，数据右移一位，输入到Q0，Q0 是两个数据输入端（DSA 和DSB）的逻辑与，它将上升时钟沿之前保持一个建立时间的长度。

主复位(MR) 输入端上的一个低电平将使其它所有输入端都无效，同时非同步地清除寄存器，强制所有的输出为低电平。

2. 特性•门控串行数据输入•异步中央复位•符合JEDEC 标准no. 7A•静电放电(ESD) 保护：·HBM EIA/JESD22-A114-B 超过2000 V·MM EIA/JESD22-A115-A 超过200 V 。

•多种封装形式•额定从-40 °C 至+85 °C 和-40 °C 至+125 °C 。

3. 功能图图1. 逻辑符号图2. IEC 逻辑符号图3. 逻辑图图4. 功能图4. 引脚信息图5. DIP14、SO14、SSOP14 和TSSOP14 封装的引脚配置引脚说明符号引脚说明DSA 1 数据输入DSB 1 数据输入Q0~Q3 3~6 输出GND 7 地(0 V)CP 8 时钟输入（低电平到高电平边沿触发）/M/R 9 中央复位输入（低电平有效）Q4~Q7 10~13 输出VCC 14 正电源罗亩的笔记74HC164英文资料参考链接：/news/2008-12/8713.htm74HC164中文资料参数时间：2009-06-19 17:49:09 来源：资料室作者：SN54HC164,/SN74HC164是8位移位寄存器，当其中一个（或二个）选通串行输入端的低电平禁止进入新数据，并把第一个触发器在下一个时钟脉冲来后复位到低电平时，门控串行输入端（A 和B）可完全控制输入数据。

74hc164驱动数码管

下面是74ls164 驱动共阳数码管的演示程序,电路请看附件＃i nclude<reg51.h>#define uint unsigned int#define uchar unsigned charsbit DAT=P1^1; //模拟串口数据发送端sbit CLK=P1^2;//模拟时钟控制端uchar code tab[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0xbf,0xff};//0-9,-,全灭(共阳字段表)void sendbyte(uchar byte){uchar num,c;num=tab[byte];for(c=0;c<8;c++){CLK=0;DAT=num&0x80; //(0x80即十进制的128, 二进制的10000000 按位发送)CLK=1;num<<=1;}}void delay_50ms(unsigned int t) //50MS演示程序{unsigned int j;for(;t>0;t--)for(j=6245;j>0;j--){;}}main(){unsigned char h;while(1){for(h=0;h<10;h++){delay_50ms(1);sendbyte(h);delay_50ms(10);}h=0;}}下面这段是74ls164 驱动共阴数码管的程序源码＃i nclude<reg51.h>#define uint unsigned int#define uchar unsigned charsbit DAT=P1^1;sbit CLK=P1^2;uchar code tab[]={0xfc,0x60,0xda,0xf2,0x66,0xb6,0xbe,0xe0,0xff,0xf6};//0-9,-,全灭void sendbyte(uchar byte){uchar num,c;num=tab[byte];for(c=0;c<8;c++){CLK=0;DAT=num&0x01;CLK=1;num>>=1;}}void delay_50ms(unsigned int t){unsigned int j;for(;t>0;t--)for(j=6245;j>0;j--){;}}main(){unsigned char h;while(1){for(h=0;h<10;h++){delay_50ms(1);sendbyte(h);delay_50ms(10);}h=0;}}0人 | 分享到：阅读(305)| 评论(0)| 引用(0) |举报。

74HCT164程序

/***********************
功能：驱动74HCT164使2位数码管显示任意2个指定的数字,然后再从11显示到99，循环。
电路：PB0接时钟，PB1接数据，上升沿有效。复位MR接PB2，低电平复位。
数据信号送到十位数码管的74HCT164，再从Q7送到个位的164的数据端。
for(i=0;i<100;i++)
{
i1=i%10;
i2=i/10;
send(i2,i1);
_delay_ms(500);
_delay_ms(500);
if(i>99)
{
i=0;
}
}
#define dp1 PORTB|=(1<<1) //数据1
#define dp0 PORTB&=~(1<<1)
#define mrH PORTB|=(1<<2)
#define mrL PORTB&=~(1<<2) //低电平复位
const char tab[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0,0};//0-9，全灭
volatile unsigned char n=0;
void send(unsigned char ten,unsigned char one)
{
mrH;
cp0;
unsigned char i,numOne,numTen,num1,num2;
numOne=tab[one];
for(i=0;i<8;i++)

74HC164应用实例

74HC164应用实例实例1 74HC164是串行输入,并行输出接口器件,可用在单向的并行输出/并行地址锁存等. 74HC164因为价格便宜,容易使用特别适合使用在在需要用到数码管显示IO口又比较紧张的电子产品中,下面浅谈使用方法:1. 首先先了解他的引脚功能和逻辑图,如下图:图1 引脚名称和用途图2 真值表通过真值表我们可以了解到,A,B两个输入端是互锁的,CLK上升沿时数据移入移位寄存器中,CLEAR为清零用的,接低电平时所有端口都输出低电平,了解了真值表之后开始运用了,先给出如下原理图:图3 原理图图中,采用义隆的EM78P153作为控制芯片,P50作为CLK时钟信号,注意平时数据不传输时,时钟信号是不发送的应一直保持低电平或者高电平,数据需要传输的时候才输出时钟信号^_^ ,继续P51作为移位数据输出端,接到74HC164的B端,A端接高电平,当然也可以AB端短路,然后连接到DATA移位数据端,P52作为数码管的选通信号(也可以叫消隐^_^), 作用是使数据传输过程暂时关闭显示,以免显示出不需要的数据,原因是应为164不带锁存功能,数据传输过程是一位一位的向高位移位输出的,所以要等数据全部移入后才打开始点亮数码管.注意了哦,通过查看164的规格书发现,164输出高电平电流比输出低电平电流要小,亦称灌电流大,扇出电流弱,所以适合选用共阳数码管,如图,本人偷懒没有画出那个数码管的8字该介绍的介绍的差不多了,废话少说,该开始干活了,任务是: 显示0-9 每秒+1 ,到9后又返回0,一直循环显示,根据任务得到如下流程图:1. 显示部分:将需要显示的数值送入A ==> 查表求得显示段码==>将段码逐位移入164==>8位移完后点亮数码管==>延时==>返回第一步执行2. 中断部分:进入中断==>保存现场(以备调查取证,送你入狱^_^)==>重置TCC==>够1秒钟将需要显示的数据+1,并重置,不够就退出;根据以上要求就开始写代码调试了,要注意一点,数据移位时一定要记得高位在前哦,否则显示错误别怪我没有说清楚,我当年实验时就因为这个数据移位方向反了排查了半天,甚至以为是时钟频率不对,又以为时许不对.....搞了半天,NND后来重看DATASHEET才发现,原来是低级错误啊,呜呼哀哉.......,希望你不要重蹈我覆辙,哎哟!! 谁! 谁! 谁扔砖头上来? 啥?你扔的? 我废话太多.........,那俺少来两句,继续上菜, 咦好像没啥可说的了,上源程序吧1. ;中断部分:2.3. ;;;;;;;;;;中断;;;;;;;;4. INTPUT:5. MOV TEMPA, A;6. MOV A,@130;7. MOV TCC,A;255-130=1258. CLR RF;9. ;;;;;此处填写250Us处理程序10. BS WKREG,T500US11. ;;;;;;;;;;;;;;;;;;;;;;;;;12. DJZ R1MS13. JMP INTEXT;14. MOV A,@415. MOV R1MS,A;重置16. BS WKREG,T1MS17. ;;;;;;;此处填写1ms处理程序18.19. ;;;;;;;;;;;;;;;;;;;;;;;;;;20. DJZ R20MS21. JMP INTEXT;22. MOV A,@2023. MOV R20MS,A;重置24. ;;;此处填写1秒处理程序25. BS WKREG,T20MS26. ;;;;;;;;;;;;;;27. DJZ R1S28. JMP INTEXT;29. MOV A,@5030. MOV R1S,A;31. ;;;;;;;;;32. INC NUMBER33. MOV A,NUMBER34. SUB A,@1035. JBS SR,236. JMP INTEXT37. MOV A,@038. MOV NUMBER,A39.40.41. INTEXT:42. MOV A,TEMPA;43. RETI;;;;;;;;;;;;;;;;;;;;;44.45.46.47.48.49. ;显示部分:50.51. ;==============TXDATA==============52. TXDATA:53. BS P5,CC154. MOV A,@855. MOV DATALOP,A;56. TXLOP:57. BC WKREG,T500US58. BS P5,CLK;clk=高59. NOP;60. NOP61. JBS DATA_BUF,762. JMP $+363. BS P5,DATA;64. JMP $+265. BC P5,DATA66. DD1MS: JBS WKREG,T500US67. JMP $-168. BC P5,CLK69. BC WKREG,T500US70. JBS WKREG,T500US71. JMP $-1;72. RLC DATA_BUF73. DJZ DATALOP74. JMP TXLOP75. ;;;;;;;;;;76. BC WKREG,T500US77. BS P5,CLK;clk=高78. BC WKREG,T500US79. JBS WKREG,T500US80. JMP $-1;81. BC P5,CLK82. ;;;;;;;;83. BC P5,CC184.85. RET;;;;;;;86.87. ;数据查表88. ;===============DSPTBL============89. DSPTBL: ADD PC,A90. RETL @0B01000000;091. RETL @0B01111001;192. RETL @0B00100100;293. RETL @0B00110000;394. RETL @0B00011001;495. RETL @0B00010010;596. RETL @0B00000010;697. RETL @0B01111000;798. RETL @0B00000000;899. RETL @0B00010000;9100.101.102. ;循环体部分;103.104. ;;;;;;;;;;主程序;;;;;;;;;;;105. MLOOP:106. MOV A,NUMBER107. CALL DSPTBL108. MOV DATA_BUF,A109. CALL TXDATA110. BC WKREG,T1MS111. JBS WKREG,T1MS112. JMP $-1113. NOP;114.115. JMP MLOOP;;;;;;;;;;;;;;;;;;;;实例2 在实际应用中驱动数码管常用的方式分动态扫描和静态驱动。

I0口驱动74LS164数码管静态显示程序

74LS1641、器件功能作用8 位串入，并出移位寄存器２. 概述74HC164、74HCT164 是高速硅门 CMOS 器件，与低功耗肖特基型 TTL (LSTTL) 器件的引脚兼容。

74HC164、74HCT164 是 8 位边沿触发式移位寄存器，串行输入数据，然后并行输出。

数据通过两个输入端（DSA 或 DSB）之一串行输入；任一输入端可以用作高电平使能端，控制另一输入端的数据输入。

两个输入端或者连接在一起，或者把不用的输入端接高电平，一定不要悬空。

时钟 (CP) 每次由低变高时，数据右移一位，输入到 Q0， Q0 是两个数据输入端（DSA 和 DSB）的逻辑与，它将上升时钟沿之前保持一个建立时间的长度。

主复位 (MR) 输入端上的一个低电平将使其它所有输入端都无效，同时非同步地清除寄存器，强制所有的输出为低电平。

３. 特性•门控串行数据输入•异步中央复位•符合 JEDEC 标准 no. 7A•静电放电 (ESD) 保护：·HBM EIA/JESD22-A114-B 超过 2000 V·MM EIA/JESD22-A115-A 超过 200 V 。

•多种封装形式•额定从 -40 °C 至+85 °C 和 -40 °C 至+125 °C 。

４. 功能图图 1. 逻辑符号图 2. IEC 逻辑符号图 3. 逻辑图图 4. 功能图５. 引脚信息图 5. DIP14、SO14、SSOP14 和 TSSOP14 封装的引脚配置引脚说明符号引脚说明DSA 1 数据输入DSB 2 数据输入Q0~Q3 3~6 输出GND 7 地 (0 V)CP 8 时钟输入（低电平到高电平边沿触发）/M/R 9 中央复位输入（低电平有效）Q4~Q7 10~13 输出VCC 14 正电源罗亩的笔记６. 功能表（真值表）H = HIGH（高）电平h = 先于低-至-高时钟跃变一个建立时间 (set-up time) 的 HIGH（高）电平L = LOW（低）电平l = 先于低-至-高时钟跃变一个建立时间 (set-up time) 的 LOW（低）电平q = 小写字母代表先于低-至-高时钟跃变一个建立时间的参考输入(referenced input) 的状态↑ = 低-至-高时钟跃变7. 电器特性动态特性(TA=25℃)８. 推荐工作条件[1] 对于 DIP14 封装：Ptot 在超过70 °C 时以 12 mW/K 的速度线性降低。

74LS164驱动数码管动态显示

74LS1641、器件功能作用8 位串入，并出移位寄存器２. 概述74HC164、74HCT164 是高速硅门 CMOS 器件，与低功耗肖特基型 TTL (LSTTL) 器件的引脚兼容。

74HC164、74HCT164 是 8 位边沿触发式移位寄存器，串行输入数据，然后并行输出。

数据通过两个输入端（DSA 或 DSB）之一串行输入；任一输入端可以用作高电平使能端，控制另一输入端的数据输入。

两个输入端或者连接在一起，或者把不用的输入端接高电平，一定不要悬空。

时钟 (CP) 每次由低变高时，数据右移一位，输入到 Q0， Q0 是两个数据输入端（DSA 和 DSB）的逻辑与，它将上升时钟沿之前保持一个建立时间的长度。

主复位 (MR) 输入端上的一个低电平将使其它所有输入端都无效，同时非同步地清除寄存器，强制所有的输出为低电平。

３. 特性•门控串行数据输入•异步中央复位•符合 JEDEC 标准 no. 7A•静电放电 (ESD) 保护：·HBM EIA/JESD22-A114-B 超过 2000 V·MM EIA/JESD22-A115-A 超过 200 V 。

•多种封装形式•额定从 -40 °C 至+85 °C 和 -40 °C 至+125 °C 。

164芯片程序设计指引

164驱动程序及说明一、概述利用164芯片分时驱动，实现以较少的IO口扫描检测按键和实现LED、数码管的显示。

二、164芯片说明74164芯片为8位移位寄存器，串行输入，并行输出，含两个串行数据输入口（与非门输入）和一个串行时钟输入口。

常用型号为74HC164，兼容TTL电平，最高工作时钟频率20MHz，扇出系数10。

三、参考电路164芯片管脚分布图164芯片工作时序图四、程序框图五、程序说明1.外部名称和全局变量申明NAME BTNDISPPUBLIC _BtnDisp ; 子程序名PUBLIC _n_Button, _n_LEDDisp, _n_NumDisp2.IO端口定义PIO_164Clk EQU P0.0 ; 164时钟口，输出PIO_164Data EQU P0.1 ; 164数据口，输出PIO_BtnCom1 EQU P2.2 ; 第1组按键公用端，输入PIO_BtnCom2 EQU P6.3 ; 第2组按键公用端，输入PIO_LEDCom1 EQU P5.2 ; 第1组LED公用端，输出PIO_LEDCom2 EQU P2.0 ; 第2组LED公用端，输出PIO_NumCom1 EQU P5.1 ; 第1位数码管公用端，输出PIO_NumCom2 EQU P5.0 ; 第2位数码管公用端，输出3.常量定义无4.变量定义DSEG SADDR ; 申明数据区_n_Button: DS (16) ; 按钮输入数据，含按键压下、抬起、响应标志。

_n_LEDDisp: DS (2) ; LED显示灯分2组，每组最多8个_n_NumDisp: DS (2) ; 2-8段码数码管显示数据n_ScanChn: DS (1) ; 按键扫描通道号:0~7，每次子程序扫描2组*1个按键，8次全部扫描完。

n_DispChn: DS (1) ; 显示扫描通道号:0~3，每通道(1个数码管或1组LED)显示时间占1/4，刷新周期取决于子程序执行频率5.使用说明作为常规子程序调用，如果直接嵌入主程序文件，无需外部名称和全局变量申明，程序中检测的按键数16，显示驱动8段数码管2个，及最多LED数16个。

74HC164驱动数码管

只要用到一片164就够了，作动态扫描，下面程序是两个数码管动态扫描,164并行输出口再接一片功率驱动芯片，如TD62083。

程序如下:/**************************************//* 74LS164数码管动态显示*//**************************************///-------------------------------------库函数声明，管脚定义------------#include <at89x51.h>#define uchar unsigned charsbit simuseri_CLK=P1^1; //用P1^1模拟串口时钟sbit simuseri_DATA=P1^0; //用P1^0模拟串口数据sbit a0=ACC^0;unsigned char code dis_code[11]={0x28,0x7E,0xa2,0x62, //查表显示0, 1、、9 0x74,0x61,0x21,0x7A,0x20,0x60, 0x01};uchar numer,temp;uchar ge,shi;//----------------------------------------------------------------------------// 函数名称：out_simuseri// 输入参数：data_buf// 输出参数：无// 功能说明：8位同步移位寄存器，将data_buf的数据逐位输出到simuseri_DATA//----------------------------------------------------------------------------void out_simuseri(uchar data_buf){uchar i;i=8;ACC=data_buf;do{simuseri_CLK=0;simuseri_DATA=a0;simuseri_CLK=1;ACC=ACC>>1;}while(--i!=0);}/************************************/void delay(uchar ms) //延时程序{uchar i;while(ms--){for (i=0;i<125;i++);}}/***********************************/void main(){uchar m;while(1){for(temp=0;temp<99;temp++){ge=temp/10;shi=temp%10;for(m=0;m<20;m++) //显示频率200ms加1次{P2_0=0; //位段码numer=dis_code[ge];out_simuseri(numer); //个位移位显示delay(5);P2_0=1;P2_1=0;numer=dis_code[shi]; //十位移位out_simuseri(numer);delay(5);P2_1=1;}m=0;}}}/****************************************/＃i nclude<reg51.h>#define uint unsigned int#define uchar unsigned charsbit DAT=P1^1; //模拟串口数据发送端sbit CLK=P1^2;//模拟时钟控制端uchar code tab[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0xbf,0xff};//0-9,-,全灭(共阳字段表)void sendbyte(uchar byte){uchar num,c;num=tab[byte];for(c=0;c<8;c++){CLK=0;DAT=num&0x80; //(0x80即十进制的128, 二进制的10000000 按位发送)CLK=1;num<<=1;}}void delay_50ms(unsigned int t) //50MS演示程序{unsigned int j;for(;t>0;t--)for(j=6245;j>0;j--){;}}main(){unsigned char h;while(1){for(h=0;h<10;h++){delay_50ms(1);sendbyte(h);delay_50ms(10);}h=0;}}下面这段是74ls164 驱动共阴数码管的程序源码＃i nclude<reg51.h>#define uint unsigned int#define uchar unsigned charsbit DAT=P1^1;sbit CLK=P1^2;uchar code tab[]={0xfc,0x60,0xda,0xf2,0x66,0xb6,0xbe,0xe0,0xff,0xf6};//0-9,-,全灭void sendbyte(uchar byte){uchar num,c;num=tab[byte];for(c=0;c<8;c++){CLK=0;DAT=num&0x01;CLK=1;num>>=1;}}void delay_50ms(unsigned int t) {unsigned int j;for(;t>0;t--)for(j=6245;j>0;j--){;}}main(){unsigned char h;while(1){for(h=0;h<10;h++){delay_50ms(1);sendbyte(h);delay_50ms(10);}h=0;}}刚开始的时候把74HC164当成了74HC573使了，还看了原理图，半天摸不出个所以然，然后上网查了资料，才知道原来74HC164是串入并出的，此时才知道思考方向出错了。

74hc164级联实现四位数码管显示电路
