数码管显示控制电路设计
数码管显示控制实验原理
数码管显示控制实验原理
嘿，朋友们！今天咱来聊聊数码管显示控制实验原理。
想象一下，数码管就像是一个个小小的窗户，每个窗户里都能显示出不同的数字或符号。
其实啊，这原理就好像是一个聪明的指挥家在控制着一场精彩的灯光秀。
数码管里的每一段就像是一个小灯，通过巧妙地控制这些小灯的亮灭，就能组合出我们想要的数字啦。
比如说，要显示数字“8”，那就得让数码管的所有段都亮起来，就像把所有的灯光都打开，一下子就呈现出一个完整的“8”啦。
而要显示其他数字呢，就按照特定的组合让相应的段亮起来就行。
这就好像我们家里的电灯开关，想开哪个灯就按哪个开关，只不过这里的开关是通过电路和程序来控制的哦。
在实验里，我们就是要搞清楚怎么去设置这些开关，让数码管乖乖地显示出我们想要的东西。
是不是感觉挺有意思的呀？就像是在玩一个超级有趣的电子游戏，只不过这个游戏是关于数字和电路的。
所以，下次当你看到数码管显示出清晰的数字时，就可以想象一下背后那个神奇的“指挥家”是怎么工作的啦！。

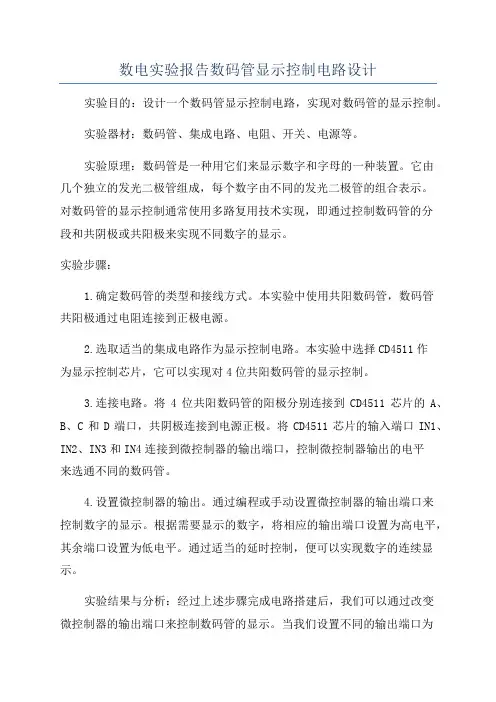

数电实验报告数码管显示控制电路设计
数电实验报告数码管显示控制电路设计实验目的：设计一个数码管显示控制电路，实现对数码管的显示控制。
实验器材：数码管、集成电路、电阻、开关、电源等。
实验原理：数码管是一种用它们来显示数字和字母的一种装置。
它由几个独立的发光二极管组成，每个数字由不同的发光二极管的组合表示。
对数码管的显示控制通常使用多路复用技术实现，即通过控制数码管的分段和共阴极或共阳极来实现不同数字的显示。
实验步骤：1.确定数码管的类型和接线方式。
本实验中使用共阳数码管，数码管共阳极通过电阻连接到正极电源。
2.选取适当的集成电路作为显示控制电路。
本实验中选择CD4511作为显示控制芯片，它可以实现对4位共阳数码管的显示控制。
3.连接电路。
将4位共阳数码管的阳极分别连接到CD4511芯片的A、B、C和D端口，共阴极连接到电源正极。
将CD4511芯片的输入端口IN1、IN2、IN3和IN4连接到微控制器的输出端口，控制微控制器输出的电平来选通不同的数码管。
4.设置微控制器的输出。
通过编程或手动设置微控制器的输出端口来控制数字的显示。
根据需要显示的数字，将相应的输出端口设置为高电平，其余端口设置为低电平。
通过适当的延时控制，便可以实现数字的连续显示。
实验结果与分析：经过上述步骤完成电路搭建后，我们可以通过改变微控制器的输出端口来控制数码管的显示。
当我们设置不同的输出端口为高电平时，相应的数码管会显示对应的数字。
通过适当的延时控制，我们可以实现数字的连续显示，从而实现对数码管的显示控制。
实验结论：通过本次实验，我们成功地设计并实现了一个数码管显示控制电路。
通过对微控制器输出端口的控制，我们可以实现对数码管的数字显示控制。
这对于数字显示系统的设计和开发具有重要意义。
实验心得：通过本次实验，我对数码管的显示控制有了更深入的了解。
数码管作为一种常见的数字显示装置，广泛应用于各种电子设备中。
掌握其显示控制原理和方法对于电子技术爱好者来说至关重要。
通过实际操作，我对数码管显示控制电路的设计和实现有了更深入的认识，同时也提高了我对数字显示系统的理解和设计能力。

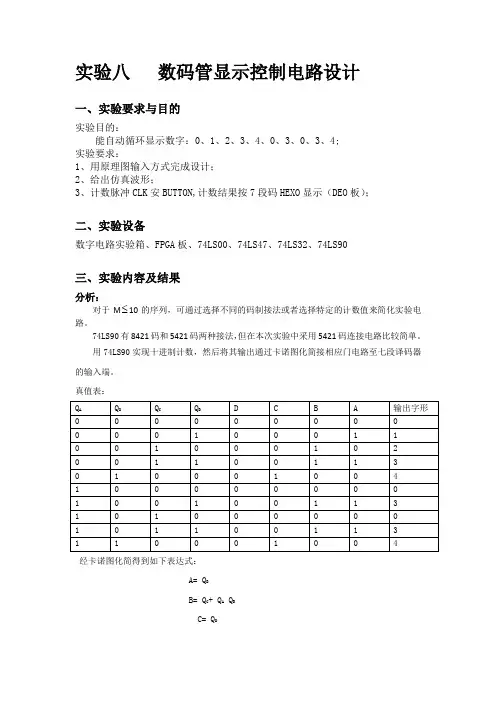

数码管显示控制电路设计
实验八数码管显示控制电路设计一、实验要求与目的实验目的：能自动循环显示数字：0、1、2、3、4、0、3、0、3、4;实验要求：1、用原理图输入方式完成设计；2、给出仿真波形；3、计数脉冲CLK安BUTTON,计数结果按7段码HEXO显示（DEO板）；二、实验设备数字电路实验箱、FPGA板、74LS00、74LS47、74LS32、74LS90三、实验内容及结果分析：对于M 10的序列，可通过选择不同的码制接法或者选择特定的计数值来简化实验电路。
74LS90有8421码和5421码两种接法，但在本次实验中采用5421码连接电路比较简单。
用74LS90实现十进制计数，然后将其输出通过卡诺图化简接相应门电路至七段译码器的输入端。
真值表：Q A Q D Q C Q B D C B A 输出字形0 0 0 0 0 0 0 0 00 0 0 1 0 0 0 1 10 0 1 0 0 0 1 0 20 0 1 1 0 0 1 1 30 1 0 0 0 1 0 0 41 0 0 0 0 0 0 0 01 0 0 1 0 0 1 1 31 0 1 0 0 0 0 0 01 0 1 1 0 0 1 1 31 1 0 0 0 1 0 0 4经卡诺图化简得到如下表达式：A= Q BB= Q C+ Q A Q BC= Q DD=01、打开QuartusⅡ，新建一个工程，使用图形编辑器进行设计输入，即导入逻辑门符号、导入I/O符号、链接节点，得到如下电路：2、编译设计电路无错后，打开波形编辑器，设置仿真时间区间，将工程的端口信号节点选入波形编辑器中，编辑输入波形（输入激励信号），编辑运行后会得到理想的输出波形图。
再根据表分配标注引脚，进行相关硬件设置。
编译运行后的波形图如下（Y代表输出波形）：3、进行仿真器参数设置（“Assignment”→“Setting” ），然后启动仿真器（“Processing”→“Start Simulation”）。
数码管显示控制设计—四人抢答器设计(PLC设计课件)
这个控制要求是不是很熟悉？ 电动机正转时不能反 转，反转时不能正转
如何实现？
互锁
一、控制要求分析
1.按下开始后方可进行抢答 2.如何显示抢答成功组编号 3.一组抢答成功，其他组抢答无效
顺序控制
按钮控制数码管显示
互锁控制
项目四：数码管显示控制设计
控制要求分析
任务二
抢答器设计
1.主持人按下开始后方可进行抢答 2.显示抢答成功组编号 3.一组抢答成功，其他组抢答无效
任务二
抢答器设计
1.主持人按下开始后方可进行抢答 2.显示抢答成功组编号 3.一组抢答成功，其他组抢答无效
一、知识回顾
I0.0 M0.0
I0.2 Q1.1
I0.3 Q1.2
I0.4 Q1.3
I0.1
M0.0
Q1.2 Q1.3
M0.0
Q1.1
Q1.3
M0.0
Q1.1
Q1.2
M0.0 Q1.1 Q1.2 Q1.3
开始按钮——1灯亮 开始按钮——2灯亮 开始按钮——3灯亮
一、控制要求分析
1.按下开始后方可进行抢答 2.如何显示抢答成功组编号 3.一组抢答成功，其他组抢答无效
基本控制要求？
1#——显示1 2#——显示2 3#——显示3
三一、、本控课制程要的求任分务析
1.按下开始后方可进行抢答 2.如何显示抢答成功组编号 3.一组抢答成功，其他组抢答无效
如何实现？
三、梯形图设计
开始
复位
抢答信号
抢答信号
1#抢答 抢答信号 2#抢答灯3#抢答灯 1#抢答灯 1#抢答灯
2#抢答 抢答信号 1#抢答灯 3#抢答灯 2#抢答灯 2#抢答灯
基于单片机的按键控制LED数码管共阴极动态显示电路设计报告毕业论文
基于单片机的按键控制LED数码管共阴极动态显示电路设计报告毕业论文本篇报告将详细介绍基于单片机的按键控制LED数码管共阴极动态显示电路的设计。
一、引言LED数码管是一种常用的数字显示器件，广泛应用于各种计数器、时钟和计时器等电子设备中。
本设计旨在利用单片机实现对LED数码管的动态显示，并通过按键控制显示的数字。
二、设计方案1.系统结构本系统采用基于单片机的数字显示方案，其中包括一个单片机、数码管显示模块和按键模块。
单片机负责接收按键输入信号，并根据输入信号控制数码管显示相应的数字。
2.系统设计（1）数码管显示模块：该模块由共阴极LED数码管组成，共阴极接地，通过接通不同的端口线来控制数码管显示不同的数字。
（2）按键模块：该模块由多个按键组成，用于用户输入指定的数字。
每个按键接一个IO脚，通过按下不同的按键，触发不同的端口输入。
（3）单片机：本设计选用51单片机作为控制核心，通过IO口与数码管显示模块和按键模块连接。
单片机根据按键输入信号的变化，对数码管进行动态显示。
3.设计过程（1）针对单片机的接线设计：将单片机的IO口分别与数码管显示模块和按键模块连接。
将数码管的共阳极接电源正极，数码管的各段(即a、b、c、d、e、f、g)接单片机的IO脚。
（2）针对单片机软件设计：设计单片机程序实现按键输入的检测和数码管动态显示的控制。
首先初始化IO口，设置按键引脚为输入端口，设置数码管引脚为输出端口。
然后循环检测按键的状态。
当检测到按键被按下时，根据按键的不同选择分别显示不同的数字。
4.功能要求（1）按下不同的按键，数码管能够显示相应的数字，实现动态显示。
（2）按键输入具有去抖功能，避免误触发。
（3）程序运行稳定，能够正确响应按键输入，显示正确的数字。
三、实验结果经过实验验证，本设计实现了按键控制LED数码管共阴极动态显示的功能要求。
按下不同的按键，数码管能够正确显示相应的数字，程序运行稳定，无误触发现象。

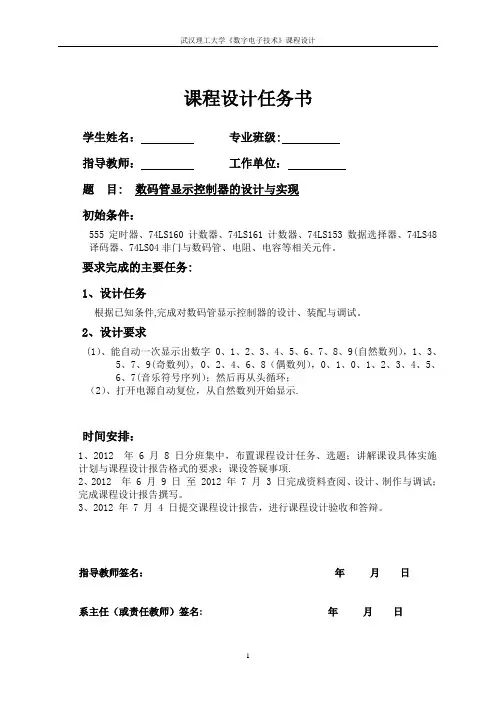

数电课程设计-数码管显示控制器的设计与实现
课程设计任务书学生姓名：专业班级:指导教师：工作单位：题目: 数码管显示控制器的设计与实现初始条件：555定时器、74LS160计数器、74LS161计数器、74LS153数据选择器、74LS48译码器、74LS04非门与数码管、电阻、电容等相关元件。
要求完成的主要任务:1、设计任务根据已知条件,完成对数码管显示控制器的设计、装配与调试。
2、设计要求(1）、能自动一次显示出数字 0、1、2、3、4、5、6、7、8、9(自然数列），1、3、5、7、9(奇数列), 0、2、4、6、8（偶数列），0、1、0、1、2、3、4、5、6、7(音乐符号序列）；然后再从头循环；（2）、打开电源自动复位，从自然数列开始显示.时间安排：1、2012 年 6 月 8 日分班集中，布置课程设计任务、选题；讲解课设具体实施计划与课程设计报告格式的要求；课设答疑事项.2、2012 年 6 月 9 日至 2012 年 7 月 3 日完成资料查阅、设计、制作与调试；完成课程设计报告撰写。
3、2012 年 7 月 4 日提交课程设计报告，进行课程设计验收和答辩。
指导教师签名：年月日系主任（或责任教师）签名: 年月日目录摘要 (3)Abstact (4)引言 (5)1设计背景 (6)1.1设计任务 (6)1。
2设计要求 (6)1.3指导思想 (6)2方案论证 (7)2。
1方案说明 (7)2.2方案原理 (7)3电路的设计与分析 (8)3.1电路的总体设计 (8)3.2电路的原理框图 (9)3.3元电路的设计与分析 (9)3。
3.1多谐振荡电路的设计与分析 (9)3。
3。
2计数电路的设计与分析 (11)3。
3.3译码显示电路的设计与分析 (13)4电路仿真、调试与分析 (16)4。
1脉冲产生电路的仿真 (16)4.2总电路的仿真 (17)4。
3运行结果分析 (17)5心得与体会 (18)附录1元器件清单 (19)附录2参考文献 (20)摘要这次的课程设计主要是用计数器来实现的，这个循环控制电路的实质就是要产生一系列有规律的数列, 然后通过一个七段数码管显示出来. 这里使用的只要就是计数器，计数器在时序电路中应用的很广泛，它不仅可以用于对脉冲进行计数，还可用于分频,定时，产生节拍脉冲以及其他时序信号。
数电实验报告数码管显示控制电路设计
数电实验报告数码管显示控制电路设计一、实验目的1.学习数码管介绍和使用；2.熟悉数码管控制电路设计思路和方法；3.掌握数码管显示控制电路的实验过程和步骤。
二、实验原理数码管是数字显示器件，具有低功耗、体积小、寿命长等优点。
常见的数码管有共阳极和共阴极两种。
共阳极数码管的阳极端口是一个共用的端口，通过将不同的阴极端口接地来控制数码管的发光情况。
共阴极数码管的阴极端口是一个共用的端口，通过将不同的阳极端口接地来控制数码管的发光情况。
数码管的控制电路可以使用逻辑门电路或微控制器来实现。
本实验采用逻辑门电路来设计数码管显示控制电路。
三、实验器材和器件1.实验板一块；2.74LS47数码管译码器一颗；3.共阴极数码管四个；4.逻辑门IC：7404、7408、7432各一个；5.杜邦线若干。
四、实验步骤1.将74LS47数码管译码器插入实验板上的相应位置，并用杜邦线连接74LS47和逻辑门IC的引脚：1)将74LS47的A、B、C和D引脚依次连接到7408的输入端；2)将74LS47的LE引脚连接到VCC（高电平，表示使能有效）；3)将74LS47的BI/RBO引脚连接到GND（低电平，表示译码输出）；4)将7408的输出端依次连接到7432的输入端；5)将7432的输出端依次连接到数码管的阴极端口。
2.将四个数码管的阳极端口分别连接到4个控制开关上，并将开关接地。
3.将实验电路接入电源，调整电压和电流，观察数码管的显示情况。
五、实验结果和分析实验结果显示，控制开关的状态可以控制数码管的显示内容。
当其中一控制开关接地时，对应的数码管会显示相应的数字。
通过调整开关的状态，可以实现不同数字的显示。
六、实验总结通过这次实验，我学会了数码管的基本使用方法和控制电路的设计思路。
数码管作为一种数字显示元件，广泛应用于各种电子产品中，掌握其控制方法对于电子工程师来说非常重要。
在今后的学习和工作中，我将继续深入研究数码管的相关知识和应用，提高自己的技术水平。
数码管led显示器控制电路
CPLD/FPGA
8×N
……
数码管静态显示方式的优点是连线简单， 软件编程简单。
缺点是需要耗费大量的IO端口资源。
静态显示 的方式
CPLD/FPGA驱动LED静态显示译码 程序
when others => seg <= "0000000"; --全灭
end case;
end process;
end a;
仿真结果
将要显示的数据译成段码在数码管上显示 出来。
静态显示应用举例：
设计一个4路独立键盘输入电路，读取键盘 的键值，并将键值在一位静态共阴极LED数 码管中显示出来。
数码管显示原理
数码管的组成：LED数码管是 由发光二极管构成的，常用的 有8段。
数码管的分类：有共阴和共阳 极两种。多个LED的阴极连在 一起的为共阴极数码管，阳极 连在一起的为共阳极数码管。
共阴极数码管的公共端接地， 阳极（a到h）接高电平，数码 管点亮。
共阳极数码管的公共端接电源， 阴极（a到h）接低，数码管点 亮。
entity keyscan is
port(
clk10hz: IN std_logic;
key1, key2, key3, key4: IN std_logic;
keyvalue: OUT integer range 0 to 4
);
end keyscan;
architecture a of keyscan is
段码共用，位码独立
N个LED数码管以动态方式显示时，需要 8+N个IO口线。其中8个IO口线用作输出段 码，N个IO口线输出位码。
西工大数电实验报告——数码管显示控制电路设计
数码管显示控制电路
班级：03051001班
学号：
姓名：
同组成员：
一、实验任务
1、能自动循环显示数字0、1、
2、
3、
4、1、3、0、2、4；
2、计数显示速度能由快到慢，再由慢到快循环变化。
二、实验设备
数字电路实验箱、数字双踪示波器、74LS00、74LS10、74LS147、74LS90、NE555、七段显示数码管、电阻和电容
三、实验原理
数码管显示控制电路原理框图
四、实验设计
1、555接成多谐振荡电路，产生计数脉冲；
2、74LS90接5421BCD计数时，真值表和74LS47的输入对应关系如表：
由真值表可得如下输出方程
3、考虑到要求技术显示速度能由快到慢、由慢到快循环变化，可以用作为片
选，控制两个555多谐振荡电路，产生不同频率的方波。
五、实验电路图
六、心得体会
这次实验综合性较强，主要考察了我们从实际问题中抽象出逻辑函数的能力。
在逻辑函数化简中，利用无关项来简化结果使得逻辑函数更为简单，电路更易搭建。
本次实验，通过对计数器工作过程的探索，基本上了解了计数器的工作原理，以及74LS90的数字特点，让我更进一步掌握了如何做好数字电路实验，也让我认识到自身理论知识的不足和实践能力的差距，以及对理论结合实践的科学方法有了更深刻理解。
另外，74LS90器件的连接方法选择也至关重要，必须要进行充分的准备，否则电路
不易搭建。
实验七：数码管显示控制电路设计
实验七：数码管显示控制电路设计一、实验目的：1.能自动循环显示数字0、1、2、3、4、0、3、0、3、42.计数显示能由快到慢、再由慢到快循环变化二、实验设备：数字电路试验箱、数字双踪示波器、74LS00、74LS90 1.74LS90引脚定义;2.74LS00引脚定义：三、实验原理：1.数码显示控制电路原理框图数码管显示7段译码电路组合逻辑译码十进制计数器脉冲发生器四、实验内容与步骤1、74LS90是二—五—十进制异步计数器。
首先，确定实现十进制的方式：将时钟从CP2引入，Q3接CP1，即将五进制输出与二进制的输入相连，则Q0Q3Q2Q1输出为十进制5421BCD码。
2、根据设计要求，需要74LS90的是个输出状态分别对应数码管显示的0、1、2、3、4、0、3、0、3、4，则真值表如表一。
十进制计数器输出数码显示电路输入Q0Q3Q2Q1D3D2D1D00 0 0 0 0 0 0 00 0 0 1 0 0 0 10 0 1 0 0 0 1 00 0 1 1 0 0 1 10 1 0 0 0 1 0 01 0 0 0 0 0 0 11 0 0 1 0 0 1 11 0 1 0 0 0 0 01 0 1 1 0 0 1 01 1 0 0 0 1 0 03.实验电路图：五、实验结果经测试，实验电路能抽实现自动循环显示数字0、1、2、3、4、0、3、0、3、4六、心得体会：1. 通过这次实验，我对74LS00、74LS90有了一定的了解，并会用它来实现一些功能。
2.在这次实验过程中，我遇到了一些问题，但后来通过慢慢分析还是顺利的完成了实验，我学到了很多。
3.这次实验用的是试验箱而没有用仿真图，我觉得用仿真要稳定一些。
因为试验箱问题不太好分析。
4.实验由于一开始不知道试验箱有一个接口是松动的，浪费了很多时间，所以实验过程一定得严谨认真。
西工大数电实验八-数码管显示控制电路设计
实验八：数码管显示控制电路设计一、设计任务与要求：能自动循环显示数字0、1、2、3、4、0、3、0、3、4。
二、实验设备：1、数字电路实验箱；2、函数信号发生器；3、8421数码管；4、74LS00、74LS90。
三、实验原理图和实验结果：1、逻辑电路设计及实验原理推导：将0、1、2、3、4、0、3、0、3、4用8421码表示出来，如下表：表一用8421码表示设想用5421码来实现8421码表示的0、1、2、3、4、0、3、0、3、4，故将0、1、2、3、4、5、6、7、8、9用5421码表示出来以与上表做对比：表二 用5421码表示：观察表一，首先可得到最高位全为0，故译码器的“8”直接接低电平即可；对比表一和表二得，“4”位上的数字两表表示的数字是一样的，故“4”直接与5421码的“4”输出相连即可，即译码器的“4”连74LS90的“Q 3”端；数码管的“2”对应的无明显规律，列卡诺图如下:可得F2=1020Q Q Q Q ;最后一位与5421的“1”相同，故74LS90的Q1直接接数码管的“1”。
至此，实验原理图即可画出了.2、实验原理图：3、实验结果：编码器上依次显示0、1、2、3、4、0、3、0、3、4。
四、实验结果分析：实验结果为编码器上依次显示0、1、2、3、4、0、3、0、3、4，满足实验设计要求。
五、实验心得：在实验之前我用仿真软件，使用同样的实验器件仿真了序列0、1、2、3、4、1、3、0、2、4，已经把利用74LS90产生序列的原理掌握了，所以在实验时老师布置了本次的实验目的之后，我很快的设计出了如何连接电路，但是实验过程却没有想象的那么简单，实验电路板和仿真软件毕竟不同，实验中可能出现插线不紧或者松动的现象，函数发生器的相关参数的设置，偏移量的设置等等问题都会出现。
这就给实验的进行造成了很大的麻烦，查了几遍连线完全没有错误，但就是出不来想要的序列，最后重新安了一遍线，保证插线完好，并用了输出比较稳定的函数发生器产生序列，终于调出来了。
实验四 数码管显示控制
实验四数码管显示控制一、实验目的1、熟悉Keil uVision2软件的使用；2、掌握LED数码管显示接口技术；3、理解单片机定时器、中断技术。
二、实验设备及仪器Keil μVision2软件；单片机开发板；PC机一台三、实验原理及内容1、开发板上使用的LED 数码管是四位八段共阴数码管（将公共端COM接地GND），其内部结构原理图，如图4.1所示。
图4.1共阴四位八段LED数码管的原理图图4.1表明共阴四位八段数码管的“位选端”低电平有效，“段选端”高电平有效，即当数码管的位为低电平，且数码管的段为高电平时，相应的段才会被点亮。
实验开发板中LED数码管模块的电路原理图，如图4.2所示。
SP1a~hP0.4~P0.7SP2P0.0~P0.3图4.2 LED数码管模块电路原理图图中，当P1.0“段控制”有效时，P0.0~P0.7分别对应到数码管的a~h段。
当P1.1“位控制”有效时，P0.0~P0.7分别对应到DIG1~DIG8。
训练内容一：轮流点亮数码管来检测数码管是否正常。
参考程序：ORG 00HAJMP MAINMAIN:SETB P1.2;LED流水灯模块锁存器的控制位MOV P0,#0FFH;关闭LED灯CLR P1.2SETB P1.3 ;点阵模块的行控制锁存器MOV P0,#0 ;关闭点阵行CLR P1.3MOV A,#11111110B;数码管“位选信号”初值，低电平有效LOOP:SETB P1.1;数码管位控制锁存器有效MOV P0,ACLR P1.1RL A ;形成新的“位选信号”，为选择下一位数码管做准备SETB P1.0;数码管段控制锁存器有效MOV P0,#0FFH ;数码管的所有段点亮，显示“8”CLR P1.0CALL DELAYSJMP LOOPDELAY:MOV R5,#0;延时子程序D1: MOV R6,#0D2:NOPDJNZ R6,D2DJNZ R5,D1RETEND训练内容二：静态显示，0~9计数。
数码管显示设计与实现
数码管显示设计与实现数码管是一种常见的数字显示器件，它由多个数字显示单元构成，每个数字显示单元代表一个数字，可以通过控制开关开启或关闭相应的数字显示单元，进而显示目标数字。
数码管广泛应用于计时器、计数器、电子钟等数字显示设备中。
首先是数码管的类型选择。
常见的数码管有共阳和共阴两种类型，它们的工作原理不同。
共阳数码管是指当对应的引脚为高电平时，对应的数码管段亮；而共阴数码管则是对应引脚为低电平时，数码管段亮。
根据实际需求和使用的电路驱动方式，选择合适的数码管类型。
其次是控制电路的设计。
控制电路主要负责数码管的开关控制。
对于共阳数码管，可以使用PNP晶体管作为开关，当对应的PNP晶体管导通时，对应的数码管段亮；对于共阴数码管，则可以使用NPN晶体管作为开关。
在电路设计过程中，需要根据数码管的类型选择合适的晶体管。
数码管的驱动方式有两种：逐位驱动和逐段驱动。
逐位驱动是逐个数字显示单元地显示每个数字，以达到整体显示的效果；而逐段驱动则是控制每个数字显示单元的段选，可以同时显示多个数字。
在选择驱动方式时，需要根据实际需要和电路复杂度来进行选择。
微控制器的选择及编程也是数码管显示设计与实现的重要环节。
微控制器可以提供更加灵活和方便的控制方式，通过程序控制可以实现各种复杂的显示效果。
选择合适的微控制器时需要考虑其引脚数目、IO口数量、计时器、PWM等功能是否满足要求。
在编程方面，可以通过控制引脚的电平来控制数码管的开关状态，进而实现数字的显示。
在数码管显示设计与实现中，还需要考虑一些细节问题，例如数码管的电流限制、数码管的接线、电路中的电阻等。
数码管的电流限制需要根据数码管的亮度和工作电压进行选择；数码管的接线需要符合对应的工作模式和电路设计，确保信号的正常传输；电路中的电阻也需要选择合适的阻值，以保证电路的正常工作。
总结起来，数码管显示设计与实现是一个综合性的工程，需要考虑数码管的类型、控制电路的设计、驱动方式、微控制器的选择及编程等方面。
数码管控制显示说明
数码管控制显示一、数码管控制电路结构1、段码、位码均由P0口输出，采用总线模式连接。
2、RP1为P0口上拉电阻。
3、74LS07为反相器。
4、74LS08为与门。
5、74HCT574分别作为段码与位码的八路D型触发器。
（功能等同于74HC377）工作原理为：当CP为由低电平到高电平时，D0输出到Q0（即Q状态为D的状态）；当CP为低电平时，Q输出端保持不变。
OE为使能端，必须为低电平时，才会有输出（即D→Q）。
6、引脚控制：CS1：接P1.5CS2：接P1.4WR：接P1.7P0～P7:接D0～D7二、控制程序举例1、基本的数字显示功能#include<reg52.h>#define uchar unsigned char#define uint unsigned intsbit wr=P1^7;sbit cs1=P1^5;sbit cs2=P1^4;#define LEDdata P0void delay(uint x) //1秒延时函数{uint i,j;for(i=x;i>0;i--)for(j=115;j>0;j--);}void display(){cs1=0;cs2=1; //选择段码缓存LEDdata=0xc0; //输出段码wr=1;wr=0; //取缓冲区数据对应段码数据，并保持不变cs1=1;cs2=0; //选择位码缓存LEDdata=0xfe; //输出位码数据,显示第1个wr=1;wr=0; //}void main(){while(1){cs1=cs2=0; //选择两个触发器LEDdata=0xff; //实现初始的清屏操作wr=1;wr=0;display(); //调用显示函数}}2、采用动态显示八个数字#include <REG52.H>#include <intrins.h>#define uchar unsigned char#define uint unsigned int#define LEDdata P0sbit wr=P1^7;sbit cs1=P1^5;sbit cs2=P1^4;uchar code LEDcode[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0xbf};//0-9,- uchar buf[8]={7,6,5,4,3,2,1,0}; //定义的显示缓冲区void delay(uint i) { while(i--); } //公用延时函数，约10uSvoid display(){uchar i,j=0xfe;buf[0]=0;buf[1]=1;buf[2]=2;buf[3]=3;buf[4]=4;buf[5]=5;buf[6]=6;buf[7]=7;for(i=0;i<8;i++){cs1=0;cs2=1; //选择段码锁存器缓存LEDdata=LEDcode[buf[i]];wr=1;wr=0; //取缓冲区数据对应段码数据cs1=1;cs2=0; //选择位码缓存LEDdata=j;wr=1;wr=0; //取位码编码delay(100); //延时1mSj=_crol_(j,1); //改变位编码cs1=cs2=0; //同时选择两个锁存器LEDdata=0xff;wr=1;wr=0; //同时关闭所有数码管显示}}void main(){while(1){display(); //调用显示函数}}3、控制数字显示的变化（开机检测画面）#include <REG52.H>#include <intrins.h>#define uchar unsigned char#define uint unsigned int#define LEDdata P0sbit wr=P1^7;sbit cs1=P1^5;sbit cs2=P1^4;uchar code LEDcode[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0xbf};//0-9,- uchar buf[8]={7,6,5,4,3,2,1,0};//定义的显示缓冲区uchar code LEDcode1[]={0x00,0x80,0xc0,0xe0,0xf0,0xf8,0xfc,0xfe};void delay(uint i) { while(i--); } //公用延时函数，约10uSvoid display(){uchar i,j=0xfe;buf[0]=0;buf[1]=1;buf[2]=2;buf[3]=3;buf[4]=4;buf[5]=5;buf[6]=6;buf[7]=7;for(i=0;i<8;i++){cs1=0;cs2=1;//选择段码锁存器缓存LEDdata=LEDcode[buf[i]];wr=1;wr=0;//取缓冲区数据对应段码数据cs1=1;cs2=0;//选择位码缓存LEDdata=j;wr=1;wr=0;//取位码编码delay(100);//延时1mSj=_crol_(j,1);//改变位编码cs1=cs2=0;//同时选择两个锁存器LEDdata=0xff;wr=1;wr=0;//同时关闭所有数码管显示}}void main(){uchar i;cs1=cs2=0;//同时选择位、段码缓存IC LEDdata=0xff;wr=1;wr=0;//关闭显示for(i=0;i<8;i++){cs1=0;cs2=1;//选择段码缓存ICLEDdata=LEDcode1[buf[i]];wr=1;wr=0;//取缓冲区数据对应段码数据cs1=1;cs2=0;//选择位码缓存ICLEDdata=0x00;wr=1;wr=0;//位码全点亮delay(50000);//延时50mscs1=cs2=0;//同时选择位、段码缓存ICLEDdata=0xff;wr=1;wr=0;//关闭显示}while(1){display();//调用显示函数}}。
