plc实训led数码管的plc控制
项目准备
项目1 LED数码管的PLC控制
■ 1．在实际运用的显示中，要把具体的数字显示出来，七段数码管是 通过不同的组合形成数字“0～9”的，图2-1-2中列出了数码管显示 各个数字发光段的组合（发光为高电平“1”），如：当a、b、c、 d、e、f 六个发光段发光时，即显示数字“0”，而要显示数字“1”， 则需要有b、c 二个发光段发光。
过程序的基本结构是由初始状态（S0）普通状态（S30～S32）等和状态转
移条件组成的。其中初始状态可视为设备的运行停止状态，也可称为设备
的待机状态。普通状态为设备的运行工序，按顺序控制过程从上向下地进
行。状态转移条件是：设备运行时，当某一工序执行完成后，从该工序向
下一工序转移的条件。
项目准备
项目1 LED数码管的PLC控制
项目准备
项目1 LED数码管的PLC控制
3
对步进程序中的每一个状态，都需要用STL指令去驱动状态的执行。
必须清楚的是：在步进程序中，每个STL指令都会与SET指令共同使用，即每
个状态都需要先用SET指令置位，再用STL指令驱动。
4
状态转移条件应视为接在左母线的触点，与上一状态连接的触点应使
用LD、LDI指令；也允许指令的串联和并联，如图2-1-4所示。
项目1 LED数码管的PLC控制
七段数码管显示的PLC控制项目实训评估表见教材表2-1-5
项目准备
项目1 LED数码管的PLC控制
（a）状态转移图（SFC）
(b) 步进梯形图
图2-1-3 步进控制程序的基本结构
项目准备
项目1 LED数码管的PLC控制
■ 步进程序的特点 ■ （1）要执行步过程序，首先要激活初始状态S0。一般情况下，步进程序
实验报告
实验五 LED数码显示控制在LED数码显示控制实验区完成本实验。
一、实验目的了解并掌握置位与复位指令SET、RST在控制中的应用及其编程方法。
二、置位与复位指令SET、RST的介绍SET为置位指令，使动作保持；RST为复位指令，使操作保持复位。
当X0一接通，即使再变成断开，Y0也保持接通。
X1接通后，即使再变成断开，Y0也将保持断开。
SET指令的操作目标元件为Y、M、S。
而RST指令的操作元件为Y、M、S、D、V、Z、T、C。
这两条指令是1～3个程序步。
用RST指令可以对定时器、计数器、数据寄存器、变址寄存器的内容清零。
三、控制要求按下启动按钮后，由八组LED发光二极管模拟的八段数码管开始显示：先是一段段显示，显示次序是A、B、C、D、E、F、G、H。
随后显示数字及字符，显示次序是0、1、2、3、4、5、6、7、8、9、A、b、C、d、E、F，再返回初始显示，并循环不止。
四、LED数码显示控制的实验面板图：上图中，下框中的A、B…H分别接主机的输出点Y0、Y1…Y7；SD接主机的输入点X0。
上框中的A、B、C、D、E、F、G、H用发光二极管模拟输出。
五、编制梯形图并写出程序，实验梯形图参考图5实验七十字路口交通灯控制的模拟在十字路口交通灯模拟控制实验区完成本实验。
一、实验目的熟练使用各基本指令，根据控制要求，掌握PLC的编程方法和程序调试方法，使学生了解用PLC解决一个实际问题的全过程。
二、十字路口交通灯控制的实验面板图：实验面板图中，下框中的南北红、黄、绿灯R、Y、G分别接主机的输出点Y2、Y1、Y0，东西红、黄、绿灯R、Y、G分别接主机的输出点Y5、Y4、Y3，模拟南北向行驶车的灯接主机的输出点Y6，模拟东西向行驶车的灯接主机的输出点Y7；下框中的SD接主机的输入端X0。
上框中的东西南北三组红绿黄三色发光二极管模拟十字路口的交通灯。
三、控制要求信号灯受一个启动开关控制，当启动开关接通时，信号灯系统开始工作，且先南北红灯亮，东西绿灯亮。
可编程控制技术(PLC)实验报告
学生实验报告实验课程名称可编程控制器原理开课实验室机电学院学院年级专业班学生姓名学号开课时间10 至11 学年第二学期实验一基本指令的编程练习（一）与或非逻辑功能实验一、实验任务及实验目的1、熟悉PLC实验装置及实验箱，S7-200系列编程控制器的外部接线方法2、了解编程软件STEP7的编程环境，软件的使用方法。
3、掌握与、或、非逻辑功能的编程方法。
二、实验过程1：基本指令编程练习的实验面板图图6-1图中的接线孔，通过防转座插锁紧线与PLC的主机相应的输入输出插孔相接。
SBi+为输入点正，SBi-为输入点负，HLi+为输出点正，HLi-为输出点负。
上图中中间一排SB0～SB4、SQ0～SQ4为输入按键和开关，模拟开关量的输入。
左图中中间一排HL0～HL7是LED指示灯，接PLC主机输出端，用以模拟输出负载的通与断。
2、编制梯形图并写出程序通过程序判断Q0.1、Q0.2、Q0.3、Q0.4的输出状态，然后输入程序并运行，加以验证。
梯形图参考图图6-2 梯形图参考图表6-23、实验步骤梯形图中的SQ1、SQ3分别对应控制实验单元输入开关I0.1、I0.3。
通过专用的PC/PPI电缆连接计算机与PLC主机。
打开编程软件STEP7，逐条输入程序，检查无误后，将所编程序下载到主机内，并将可编程控制器主机上的STOP/RUN开关拨到RUN位置，运行指示灯点亮，表明程序开始运行，有关的指示灯将显示运行结果。
拨动输入开关SQ1、SQ3，观察输出指示灯Q0.1、Q0.2、Q0.3、Q0.4是否符合与、或非逻辑的正确结果三、实验结果及总结拨动输入开关SQ1、SQ3，观察输出指示灯Q0.1、Q0.2、Q0.3、Q0.4符合与、或非逻辑的正确结果通过实验，了解了PLC实验装置及实验箱，S7-200系列编程控制器的外部接线方法，熟悉了编程软件STEP7的编程环境，软件的使用方法，结合课本，使我们巩固了课本知识。
（二）定时器/计数器功能实验一、实验任务及实验目的掌握定时器、计数器的正确编程方法，并学会定时器和计数器扩展方法，用编程软件对可编程控制器的运行进行监控。
plc控制数码管显示
一、设计目的1、通过利用PLC控制数码管显示熟悉相关的编程应用2、实现题目设计中要求的功能实现二、设计要求按下启动按钮后，由八组LED发光二极管模拟的八段数码管显示：先是一段段显示，显示次序是：A、B、C、D、E、F、G、H。
随后显示数字及字符，显示次序0、1、2、3、4、5、6、7、8、9、a、b、c、d、e、f。
再返回初始显示，并循环不止。
三、设计内容（可加附页）1、列出输入输出表2、画出系统接线图3、根据控制要求设计出梯形图4、写出指令表LD 200.00 ANDNOT TIM000 LD TIM001 ANDNOT TIM002 ORLDLD TIM002 ANDNOT TIM003 ORLDLD TIM004 ANDNOT TIM005 ORLDLD TIM005 ANDNOT TIM006 ORLDLD TIM006 ANDNOT TIM007 ORLDLD TIM007 ANDNOT TIM008 ORLDLD TIM008 ANDNOT TIM009ORLDLD TIM009ANDNOT TIM010ORLDLD TIM011ANDNOT TIM012ORLDLD TIM013ANDNOT TIM014ORLDLD TIM014ANDNOT TIM015ORLDLD 200.01ANDNOT TIM016ORLDOUT 10.00LD 200.00ANDNOT TIM000LD TIM000ANDNOT TIM001ORLDLD TIM001ANDNOT TIM002ORLDLD TIM002ANDNOT TIM003ORLDLD TIM003ANDNOT TIM004ORLDLD TIM006ANDNOT TIM007ORLDLD TIM007ANDNOT TIM008ORLDLD TIM008ANDNOT TIM009ORLDLD TIM009ANDNOT TIM010 ORLDLD TIM012 ANDNOT TIM013 ORLDLD TIM016 ANDNOT TIM017 ORLDOUT 10.01LD 200.00 ANDNOT TIM000 LD TIM000 ANDNOT TIM001 ORLDLD TIM002 ANDNOT TIM003 ORLDLD TIM003 ANDNOT TIM004 ORLDLD TIM004 ANDNOT TIM005 ORLDLD TIM005 ANDNOT TIM006 ORLDLD TIM006 ANDNOT TIM007 ORLDLD TIM007 ANDNOT TIM008 ORLDLD TIM008 ANDNOT TIM009 ORLDLD TIM009 ANDNOT TIM010 ORLDLD TIM010 ANDNOT TIM011 ORLDLD TIM012 ANDNOT TIM013 ORLD LD TIM017ANDNOT TIM018ORLDOUT 10.02LD 200.00ANDNOT TIM000LD TIM001ANDNOT TIM002ORLDLD TIM002ANDNOT TIM003ORLDLD TIM004ANDNOT TIM005ORLDLD TIM005ANDNOT TIM006ORLDLD TIM007ANDNOT TIM008ORLDLD TIM008ANDNOT TIM009ORLDLD TIM010ANDNOT TIM011ORLDLD TIM011ANDNOT TIM012ORLDLD TIM012ANDNOT TIM013ORLDLD TIM013ANDNOT TIM014ORLDLD TIM018ANDNOT TIM019ORLDOUT 10.03LD 200.00ANDNOT TIM000LD TIM001ANDNOT TIM002ORLDLD TIM005ANDNOT TIM006ORLDLD TIM007ANDNOT TIM008ORLDLD TIM009ANDNOT TIM010ORLDLD TIM010ANDNOT TIM011ORLDLD TIM011ANDNOT TIM012ORLDLD TIM012ANDNOT TIM013ORLDLD TIM013ANDNOT TIM014ORLDLD TIM014ANDNOT TIM015ORLDLD TIM019ANDNOT TIM020ORLDOUT 10.04LD 200.00ANDNOT TIM000LD TIM003ANDNOT TIM004ORLDLD TIM004ANDNOT TIM005ORLDLD TIM005ANDNOT TIM006ORLDLD TIM006ANDNOT TIM007ORLDLD TIM007ANDNOT TIM008 ORLDLD TIM008 ANDNOT TIM009 ORLDLD TIM009 ANDNOT TIM010 ORLDLD TIM010 ANDNOT TIM011 ORLDLD TIM011 ANDNOT TIM012 ORLDLD TIM013 ANDNOT TIM014 ORLDLD TIM014 ANDNOT TIM015 ORLDLD TIM020 ANDNOT TIM021 ORLDOUT 10.05LD TIM001 ANDNOT TIM002 LD TIM002 ANDNOT TIM003 ORLDLD TIM003 ANDNOT TIM004 ORLDLD TIM004 ANDNOT TIM005 ORLDLD TIM005ANDNOT TIM006ORLDLD TIM007ANDNOT TIM008ORLDLD TIM008ANDNOT TIM009ORLDLD TIM009ANDNOT TIM010ORLDLD TIM010ANDNOT TIM011ORLDLD TIM012ANDNOT TIM013ORLDLD TIM013ANDNOT TIM014ORLDLD TIM014ANDNOT TIM015ORLDLD TIM021ANDNOT TIM022ORLDOUT 10.06LD TIM022ANDNOT TIM023OUT 10.07LD TIM023OR 200.00ANDNOT TIM015OUT 200.00TIM 000 #10TIM 001 #20TIM 002 #30TIM 003 #40TIM 004 #50TIM 005 #60TIM 006 #70TIM 007 #80TIM 008 #90TIM 009 #100TIM 010 #110TIM 011 #120TIM 012 #130TIM 013 #140TIM 014 #150TIM 015 #160LD 0.00OR 200.01OR TIM015ANDNOT TIM023ANDNOT 0.01OUT 200.01TIM 016 #10TIM 017 #20TIM 018 #30TIM 019 #40TIM 020 #50TIM 021 #60TIM 022 #70TIM 023 #805、调试并运行程序四、设计实验结果及分析利用实验箱上的八个灯的先后点亮来表示数码管得各段的亮灭，按照实验要求八个灯先按顺序依次点亮，显示次序是：A、B、C、D、E、F、G、H。

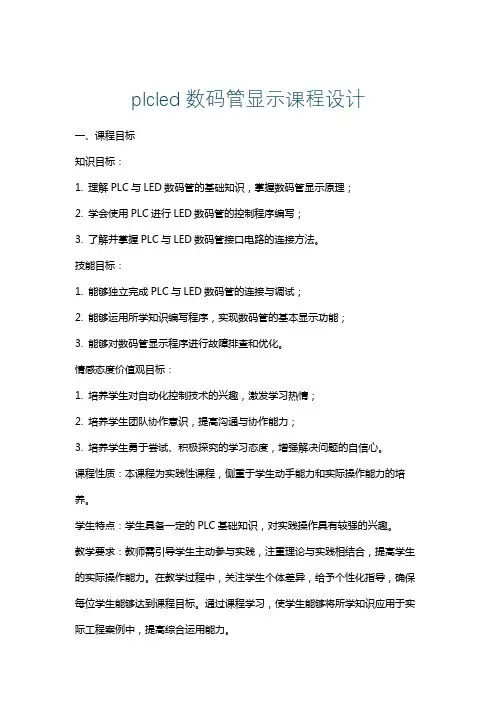

plcled数码管显示课程设计
plcled数码管显示课程设计一、课程目标知识目标：1. 理解PLC与LED数码管的基础知识，掌握数码管显示原理；2. 学会使用PLC进行LED数码管的控制程序编写；3. 了解并掌握PLC与LED数码管接口电路的连接方法。
技能目标：1. 能够独立完成PLC与LED数码管的连接与调试；2. 能够运用所学知识编写程序，实现数码管的基本显示功能；3. 能够对数码管显示程序进行故障排查和优化。
情感态度价值观目标：1. 培养学生对自动化控制技术的兴趣，激发学习热情；2. 培养学生团队协作意识，提高沟通与协作能力；3. 培养学生勇于尝试、积极探究的学习态度，增强解决问题的自信心。
课程性质：本课程为实践性课程，侧重于学生动手能力和实际操作能力的培养。
学生特点：学生具备一定的PLC基础知识，对实践操作具有较强的兴趣。
教学要求：教师需引导学生主动参与实践，注重理论与实践相结合，提高学生的实际操作能力。
在教学过程中，关注学生个体差异，给予个性化指导，确保每位学生能够达到课程目标。
通过课程学习，使学生能够将所学知识应用于实际工程案例中，提高综合运用能力。
二、教学内容1. 数码管基础知识：介绍数码管的结构、工作原理及分类，重点讲解共阴和共阳数码管的区别与选用。
教材章节：第二章第三节2. PLC与LED数码管接口电路：讲解PLC与LED数码管连接的电路原理，示范电路图的绘制和元件选型。
教材章节：第三章第一节3. PLC控制程序编写：教授如何使用PLC编程软件，编写控制数码管显示的程序，包括基本指令的使用和程序逻辑设计。
教材章节：第四章4. 数码管显示程序调试：介绍程序调试的方法和技巧，指导学生进行现场操作，实现数码管的基本显示功能。
教材章节：第五章第三节5. 故障排查与优化：分析常见故障原因，教授排查和解决问题的方法，提高程序的稳定性和可靠性。
教材章节：第六章6. 实践操作：安排学生进行小组合作，完成PLC控制LED数码管显示的实践项目，巩固所学知识。
plc数码显示控制课程设计
plc数码显示控制课程设计一、课程目标知识目标：1. 理解PLC（可编程逻辑控制器）的基本原理和结构，掌握数码显示控制的基本概念；2. 学习并掌握PLC编程软件的使用，能进行基础的编程操作；3. 掌握数码显示控制的相关理论知识，如编码方式、显示原理等。
技能目标：1. 能够运用PLC编程软件进行数码显示控制的程序编写，实现数字的显示与控制；2. 能够通过实际操作，连接并调试PLC与数码显示设备，解决实际问题；3. 培养学生的实际操作能力、团队协作能力和问题解决能力。
情感态度价值观目标：1. 培养学生对自动化技术及PLC控制的兴趣，激发学生的探究欲望；2. 培养学生严谨、细致的学习态度，提高学生的自主学习能力；3. 增强学生的环保意识，认识到科技在节能环保方面的重要作用。
课程性质：本课程属于实践性较强的课程，注重理论联系实际，培养学生的动手操作能力和实际应用能力。
学生特点：学生处于高年级阶段，具备一定的电子、电气基础知识，对新技术和新设备充满好奇，具备一定的自学能力和团队协作能力。
教学要求：结合课程性质和学生特点，教师应采用讲解、示范、指导相结合的教学方法，引导学生主动参与，注重培养学生的实践能力和创新能力。
在教学过程中，关注学生的学习进度，及时调整教学策略，确保课程目标的实现。
通过课程学习，使学生能够达到上述具体的学习成果。
二、教学内容1. PLC基本原理与结构：介绍PLC的发展历程、基本组成、工作原理及性能指标，结合教材相关章节，让学生对PLC有全面的认识。
2. 数码显示技术：讲解数码显示设备的工作原理、编码方式、显示原理等，重点分析数码显示与PLC控制的关系。
3. PLC编程软件的使用：学习PLC编程软件的基本操作，包括程序编写、调试、下载等，结合教材实例，使学生掌握编程技巧。
4. 数码显示控制编程实践：制定详细的编程实践大纲，安排学生分组进行编程练习，实现数码管的显示与控制功能。
5. PLC与数码显示设备连接与调试：讲解连接方法、调试步骤和注意事项，指导学生进行实际操作，培养学生的动手能力。
PLC控制技术实验WORD教案
PLC课程实验教案目录目录 (I)实验一基本指令的编程练习（一） (1)(一) 与或非逻辑功能实验 (1)（二）定时器/计数器功能实验 (2)实验二基本指令的编程练习（二） (5)（一）置位/复位及脉冲实验 (5)（二）栈及主控指令实验 (6)实验三基本指令的编程练习（三） (8)（一）步进指令实验 (8)（二）移位寄存器实验 (12)实验四十字路口交通灯控制的模拟 (14)实验五 LED数码显示控制 (17)实验六装配流水线控制的模拟 (22)实验七水塔水位控制 (26)实验八三相交流异步电机Y/△形启动的PLC控制 (28)实验一 基本指令的编程练习（一）在Dais-PLC30MR 实验箱中基本指令的编程练习实验区完成本实验。
基本指令编程练习的实验面板图左图中的接线孔，通过防转座插锁紧线与PLC 的主机相应的输入输出插孔相接。
Xi 为输入点，Yi 为输出点。
上图中下面两排X0～X15为输入按键和开关，模拟开关量的输入。
上边一排Y0～Y11是LED 指示灯，接PLC 主机输出端，用以模拟输出负载的通与断。
(一) 与或非逻辑功能实验在Dais-PLC30MR 实验箱中基本指令的编程练习实验区完成本实验。
一、实验目的1．熟悉PLC 装置2．熟悉PLC 及实验系统的操作 3．掌握与、或、非逻辑功能的编程方法 二、实验原理调用PLC 基本指令，可以实现“与”“或”“非”逻辑功能三、输入/输出接线列表输出 接线 Y1 Y2 Y3 Y4 Y01Y02Y03Y04四、实验步骤通过专用电缆连接PC 与PLC 主机。
打开编程软件，逐条输入程序，检查无误并把其下载到输入 接线 X10 X11 X10X11PLC主机后，将主机上的STOP/RUN按钮拨到RUN位置，运行指示灯点亮，表明程序开始运行，有关的指示灯将显示运行结果。
拨动输入开关X10、X11，观察输出指示灯Y1、Y2、Y3、Y4是否符合与、或、非逻辑的正确结果。
PLC实现LED数码管动态扫描数据显示
PLC实现LED数码管动态扫描数据显示PLC的数据显示功能一直是困扰PLC使用的难题。
在PLC的应用中，经常要监测一些重要数据，但PLC的数据显示通常是使用外部显示设备，如显示屏或触摸屏，而这些显示设备的价格一般比较昂贵，对一些小型系统来说更浪费。
因此，如何显示PLC的数据，并尽可能做到高效率、高稳定性、抗干扰能力强、硬件投资少，是许多设计中需要考虑的问题。
笔者使用的西门子S7-200PLC中有专门的指令控制LED数码管显示，SEGIN，OUT指令就是将IN端输入字节的低4位确定的16进制数自动转换为相对应的7段LED数码管各段的代码，并送到输出字节OUT端显示。
若采用静态LED数码显示，PLC显示一位十进制数据需要7个输出点予以控制，如果要显示n位数据，则需要7n个输出点。
所以，使用这种方式对于显示数据的位数较多时，需要大量的输出点，而PLC的价格是以输入输出点数来计算的，这直接导致硬件成本的上升，鉴于此种原因，寻找一种廉价的显示技术就显得尤为必要。
提出借鉴单片机的LED数码管动态扫捕显示原理，结合PLC周期性扫捕的特点，采用PLC直接输出数字量驱动数码管，将PLC开关量输出分为两部分，一部分用作数据输出，另一部分用作控制数码管公共端信号的输出。
利用人眼的余辉效应，循环点亮每个数码管，本方法操作简单、成本低廉。
1设计实现所谓动态扫描就是利用PLC周期性扫描的特点，在编程时要做到每个周期只有一个数码管能够形成通电回路，从而得电点亮，因为一个扫描周期的时间过短，只有几十ms，所以人眼感觉每个数码管都是均匀通电亮着的，同时没有拖尾现象。
1．1硬件设计设计方法的硬件电路实现是一个起动按钮SB1和一个停止按钮SB2，两个数码管的a、b、c、d、e、f、g段分别连在一起，再与PLC的输出端Q0.0～Q0.7通过限流电阻连接，两个数码管的公共端com1和com2分别通过三极管由PLC的输出端Q1.0和Q1.1控制，其接线原理如图1所示。
PLC实验设备实验指导书(修改 )
PLC实验设备实验指导书目录第一章系统简介一、实验设备构成二、系统面板介绍第二章PLC控制实验实验一认识实验实验二舞台灯的PLC控制实验三LED数码管显示控制实验四交通信号灯的自动控制实验五驱动步进电机的PLC控制实验六电机的星/三角启动控制实验七机械手的PLC自动控制实验八四层电梯的PLC控制实验九刀库捷径方向选择控制实验十物料混合控制实验十一水塔水位控制实验十二邮件分拣控制实验十三四级传送带的控制第一章系统简介SIMITIC S7 300系列可编程控制器是德国西门子公司推出的中小型PLC。
采用了模块化无排风扇结构，且易于用户掌握，广泛应用于自动化领域。
本设备采用的为CPU313C-2DP ，主机采用24V直流电源供电，提供16个输入点和16个输出点，且有PROFIBUS-DP主从接口，可组成PROFIBUS网络。
提供了丰富的指令，可实现复杂的应用。
一、西门子PLC实验设备构成西门子PLC实验设备由以下部分组成：1．32台西门子S7-300 PROFIBUS 总线型PLC2．32个显示屏及操作板，显示屏上配备13种实验线路板3．32台个人计算机和CP5611 通讯卡4．PROFIBUS现场总线网络5．SIEMENS STEP 7 V6.0编程软件包如下图所示，32台西门子S7-300 型PLC及32台个人计算机分成4组，每8台西门子S7-300 型PLC及8台个人计算机通过西门子PROFIBUS DP总线连接在一起，形成4个独立的多主PLC局域网络。
每个独立的PLC局域网络上的个人计算机都配备了SIEMENS STEP 7编程软件包，既可以完成对本PLC的编程和状态监视，也可以对本局域网络上的任何PLC进行编程状态监视。
注意：1每个PLC站地址都贴在了PLC 主机上。
每次上传和下传程序时，BUS地址千万不要写错，否则将要传到别的设备上，影响他人工作。
2不要随意更改PLC DP插头上的“ON”，“OFF”开关，否则会造成网络不通。
数电实验报告：数码管显示控制电路设计
数字电子技术实验报告实验五：数码管显示控制电路设计一、设计任务与要求：能自动循环显示数字0、1、2、3、4、1、3、0、2、4。
二、实验设备：1、数字电路实验箱；2、函数信号发生器；3、8421译码器；4、74LS00、74LS10、74LS90。
三、实验原理图和实验结果：1、逻辑电路设计及实验原理推导：将0、1、2、3、4、1、3、0、2、4用8421码表示出来，如下表：表一用8421码表示设想用5421码来实现8421码表示的0、1、2、3、4、1、3、0、2、4，故将0、1、2、3、4、5、6、7、8、9用5421码表示出来以与上表做对比：表二用5421码表示：观察表一，首先可得到最高位全为0，故译码器的“8”直接接低电平即可；对比表一和表二得，“4”位上的数字两表表示的数字是一样的，故“4”直接与5421码的“4”输出相连即可，即译码器的“4”连74LS90的“Q 3”端；表一的“2”位上的数字前五行与表二的“2”位上的数字前五行显示的一样，此时表二的“5”位上的数字均为0，表一的“2”位上的数字后五行与表二的“1”位上的数字后五行一样，此时表二上的“5”位上的数字均为1，故译码器的“2”要接的是实现函数表达式为1020Q Q Q Q +的电路；最后一位上没有明显的规律，可用卡诺图求得逻辑表达式，也即译码器的“1”要连接的是实现函数表达式为230130Q Q Q Q Q Q +的电路。
至此，实验原理图即可画出了。
2、 实验原理图：3、实验结果：编码器上依次显示0、1、2、3、4、1、3、0、2、4。
实验结果图如下：四、实验结果分析：实验结果为编码器上依次显示0、1、2、3、4、1、3、0、2、4，满足实验设计要求。
五、实验心得：在这次实验前，我认真的分析了实验原理并设计了电路，并用仿真软件得出了符合实验设计要求的结果，可是在实验过程中我遇到了问题，电路连了好几遍显示的结果都不完全对，第一次做的过程中没能顺利排除故障；但我在第二次做的过程中很顺利，因为实验原理已烂熟于心，所以很快完成了实验，一次成功。
PLC控制数码管显示
谢谢观赏
1 2 3
4
5 6 7
0
1 1 1
1
0 0 1
1
1 1 1
0
1 1 0
0
0 1 0
1
1 1 0
1
1 1 0
1
1 1 1
5
6 7 8
8
9 A b C d E F
1
1 1 0 1 0 1 1
1
1 1 0 0 1 0 0
1
1 1 1 0 1 0 0
1
1 0 1 1 1 1 0
1
0 1 1 1 1 1 1
1
时间全灭16数码管显示真值表设计思路再根据时序图通过plc控制数码管每一段的输入在每一秒的高低电平状态从而达到数字显示目的程序中的开关部分和循环记时部分记时周期为17秒编程实现举例编程实现举例程序中数码管a段的显示控制程序
PLC控制数码管显示
小组成员:
要
求
利用PLC来控制七段LED数码管的显示，LED面板 示意如下图7所示。数码管的每一段都对应于PLC的 一个输出端子。 给一个“启动”脉冲，数码管按如下规律显示： 1、全灭1秒； 2、依次显示“0.”、“1.”、“2.”、 “3.” 、……“9.”、“A.”、“b.”……“F.”； 3、循环至第1步； 4、给一个“停止”脉冲，全部熄灭。
a f g e d c h
b
设计思路
a 全灭 0 0 1 0 1 1 b 0 1 1 1 1
数码管显示真值表
c 0 1 1 0 1 d 0 1 0 1 1 e 0 1 0 1 0 f 0 1 0 0 0 g 0 0 0 1 1 h 0 1 1 1 1 时间 0 1 2 3 4
由于数码管显以我 们可以根据数码 管各段在这个周 期内的高低电平 状态得出a-h段 的高低电平的变 化时序图。
数码管plc课程设计
数码管plc课程设计一、课程目标知识目标：1. 学生能理解数码管的基本结构和工作原理，掌握其与PLC的连接方式。
2. 学生能掌握PLC编程中与数码管相关的指令，如显示、清除等。
3. 学生了解数码管在工业控制系统中的应用场景和重要性。
技能目标：1. 学生能运用PLC编程软件，设计出控制数码管显示的程序。
2. 学生能通过实际操作，完成数码管与PLC的连接和调试。
3. 学生具备分析并解决数码管显示故障的能力。
情感态度价值观目标：1. 学生培养对自动化控制技术的兴趣，增强对工程技术职业的认同感。
2. 学生通过小组合作，培养团队协作和沟通能力，增强集体荣誉感。
3. 学生在课程学习中，树立安全意识，养成严谨、认真的学习态度。
课程性质：本课程为实践性较强的课程，结合理论知识和实际操作，帮助学生掌握数码管与PLC的应用。
学生特点：学生为具有一定电子基础知识和PLC编程基础的高年级学生，具备一定的自主学习能力和动手能力。
教学要求：教师需注重理论与实践相结合，充分调动学生的主观能动性，培养学生的实际操作能力和问题解决能力。
在教学过程中，关注学生的个体差异，给予针对性的指导。
通过课程学习，使学生达到上述设定的知识、技能和情感态度价值观目标。
二、教学内容1. 数码管基础知识：介绍数码管的结构、工作原理及种类，重点讲解共阴极和共阳极数码管的连接方式。
教材章节：第二章第二节2. PLC与数码管的连接：讲解PLC与数码管的硬件连接方法，分析连接中应注意的问题。
教材章节：第三章第一节3. PLC编程控制数码管：介绍与数码管相关的PLC指令，如显示、清除等，并通过案例讲解编程方法。
教材章节：第四章第三节4. 实践操作：安排学生进行数码管与PLC的连接和编程实践，巩固理论知识。
教材章节：第五章5. 故障分析与排查：分析数码管显示故障的常见原因，教授排查和解决问题的方法。
教材章节：第六章第二节6. 应用案例分析：讲解数码管在工业控制系统中的应用案例，提高学生对实际应用的认识。
基于PLC的数码管显示控制
《装备维修技术》2019年第4期（总第172期）doi:10.16648/ki.1005-2917.2019.04.123基于PLC的数码管显示控制吕桃（南京浦口中等专业学校，江苏南京 210000）摘要：本文针对工程中三菱FX系列PLC的数码管显示方法的探讨，结合典型电子时钟的数码显示案例，介绍了四种数码管连接与控制方法，结合性价比分析以期探讨最优化PLC工程数码控制方案。
关键词：PLC；SEGL；BCD；晶体管输出；七段数码管；显示译码器；选通信号；锁存控制；输出刷新引言数据信息的采集、状态数据的显示是现代设备控制中两个非常重要的功能，前者反映设备控制的数字化功能，后者常用于反映设备运行状态数据如生产工件数、机械位移、环境参数、电流、电压等核心因素的直观反映，为设备操控和设备维护提供必要的指示信息。
工作环境下的数码管因显示具有醒目、直观的功效，应对PLC 占据主导的现代电气设备的开发与维护，迫切需要我们掌握数码管的PLC驱动显示技术。
以下结合常见的数码管数字时钟显示来研究三菱FX系列PLC 的驱动方法。
一个PLC控制数字时钟的时、分、秒数据信息分别由计数器C002、C001、C000对应提供，并采用两位数码管对应显示时、分、秒数据。
数字时钟显示效果如图1示。
图1最常见的PLC七段数码管的驱动方法：一是对照数码管显示真值表直接将七个控制信号通过限流电阻加载于数码管脚上；二是输出BCD码通过显示译码器驱动数码管的控制方式。
如果仅是单纯地采用上述两种方法均会导致占用较多的PLC输出资源，实用性仅能用于一、二位数码的显示。
如何解决占用较少的有限输出资源以实现数字时钟六位及更多位数码的显示方法是本文所要解决的。
1. 数码管的直接驱动控制所谓直接驱动就是将数码管的a～g七段管脚通过限流电阻联接至PLC的对应的七个输出端。
如常见继电器输出PLC、共阴极数码管采用直接驱动方式，将用于输出七段码的Y0～Y6分别通过300欧限流电阻对应接a～g端，公共端接5V电源正极。
plcled数码管显示课程设计
plcled数码管显示课程设计一、教学目标本课程旨在让学生了解和掌握PLC编程和LED数码管显示的原理和应用，通过学习，学生应达到以下目标：1.知识目标：了解PLC的基本原理和结构，掌握PLC编程语言，了解LED数码管的工作原理和显示方式。
2.技能目标：能够使用PLC编程软件进行简单的程序设计，能够对LED数码管进行简单的显示控制。
3.情感态度价值观目标：培养学生对自动化技术的兴趣和认识，提高学生解决问题的能力，培养学生的创新精神和团队合作意识。
二、教学内容本课程的教学内容主要包括以下几个部分：1.PLC的基本原理和结构：PLC的工作原理，PLC的硬件组成和功能，PLC的编程语言。
2.PLC编程：PLC编程软件的使用，PLC程序的设计和调试。
3.LED数码管的基本原理和控制：LED数码管的工作原理，LED数码管的控制电路和编程。
4.实践操作：PLC和LED数码管的连接和调试，PLC编程实践。
三、教学方法为了提高教学效果，我们将采用多种教学方法，包括：1.讲授法：用于讲解PLC的基本原理和结构，PLC编程的基本概念和方法。
2.讨论法：用于探讨PLC编程的技巧和问题解决方法。
3.实验法：用于PLC编程实践和LED数码管的控制操作。
四、教学资源为了支持教学，我们将准备以下教学资源：1.教材：选用合适的教材，提供全面系统的理论知识。
2.多媒体资料：提供相关的视频和动画，帮助学生更好地理解PLC和LED数码管的工作原理。
3.实验设备：准备PLC和LED数码管的实验设备，供学生进行实践操作。
五、教学评估为了全面、公正地评估学生的学习成果，我们将采用以下评估方式：1.平时表现：通过课堂参与、提问、小组讨论等评估学生的学习态度和积极性。
2.作业：布置相关的编程练习和实验报告，评估学生的理解和应用能力。
3.考试：进行期中和期末考试，评估学生对知识的掌握和运用能力。
六、教学安排本课程的教学安排如下：1.教学进度：按照教材的章节顺序进行教学，确保每个章节都有足够的时间进行讲解和实践。
数码管显示PLC控制
LED数码管显示PLC自动控制
一、控制要求
1、按输入要求，设计八段数码显示控制系统。
通过PLC实现
对数字0~9以及小数点在大兴线视频上的显示输出。
2、无显时要求时，八段数码显保持不亮的状态，当显示数字
时，点亮对应的数码段，对于带小数的数字可以在显示数
字的同时，点亮小数点。
3、大型显示牌普遍采用分组的指示灯来组合形成八段数码显
码的显示单元，每组指示灯通过相应的继电器控制其点亮
和关断。
Q0.1
二、设计要求Q0.0 Q0. 2
Q0.3
1、解决思路 Q0.4 Q0.6●Q0.7
2、输入输出点分配； Q0.5
3、画出PLC的输入输出设备的接线图；
4、画出八段数码显示组合逻辑表；
5、完成梯形图、指令表的程序设计；
6、完成系统调试，实现控制要求。
7、完成设计说明书
三、主要参考资料
[1] S7-200PLC基础及应用廖常初主编，机械工业出版社，2010年8月第1版
[2] PLC开发与应用实例详解吴作明编，北京航天大学出版社，
增12007年5月
[3]STEP7-WIN 编程软件与仿真软件使用指南
[4]相关网站
四、答辩问题：
1 讲述程序设计思路、程序及工作流程。
2 采用循环扫描控制 LED 显示，如何设计？
系统启动后，首次依次输入8位数，在八段码显示器上显示当前数值，并存入相应存储器中，按下重复显示按钮时，八段码显示器上会依次显示刚才输入的8位数，并循环。
按下暂停按钮时，八段码显示器将保持当前数值。
按下停止按钮后，存储器中的数据将被清空。
PLC课程设计LED灯数码显示控制
P L C课程设计L E D灯数码显示控制The pony was revised in January 2021成绩可编程逻辑控制器课程设计报告题目 LED灯数码显示控制系别专业名称班级学号姓名指导教师目录一、引言 (6)二、系统总体方案设计 (6)2.1系统硬件配制及组成原理 (6)2.1.1 PLC各组成部件及作用 (6)2.1.2 PLC的分类 (8)2.1.3 LED数码管的结构及工作原理 (9)2.2系统变量定义及分配表 (10)2.3系统接线图设计......................................... 错误!未定义书签。
三、控制系统设计 (10)3.1控制程序设计思想 (10)3.2控制程序时序图设计 (11)四、系统调试及结果分析 (11)4.1系统调试及解决的问题 (11)4.2结果分析 (11)五、结束语.................................................... 错误!未定义书签。
六、参考文献 (11)附录 (12)LED数码显示控制一、实验目的了解并掌握LED数码显示控制中的应用及其编程方法。
二、控制要求按下启动按钮后，由八组LED发光二极管模拟的八段数码管开始显示：一一显示各段，之后一次显示0、1、2、3、4、5、6、7、8、9、A、B、C、D、E、F再返回初始显示，并循环不止。
四、实验设备1、安装了STEP7-Micro/WIN32编程软件的计算机一台2、PC/PPI编程电缆一根3、锁紧导线苦干五、实验步骤1、根据上表进行输入输出接线；2、编写程序，并把程序输入STEP7中；3、检查输入程序无误以后，将程序下载到主机内，并且把PLC的工作模式达到RUN模式；4、拨动输入开关SD，观察输出LED的显示结果。
一、引言《可编程逻辑控制器》课程设计是该课程的一个重要教学环节，既有别于毕业设计，又不同于课堂教学。
