Fluent 中判断收敛的方法、残差的概念及不收敛通常的解决方式

fluent中判断收敛的方法［引用］

FLUENT中判断收敛的方法

判断计算是否收敛，没有一个通用的方法。通过残差值判断的方法，对一些问题或许很有效，但在某些问题中往往会得出错误的结论。因此，正确的做法是，不仅要通过残差值，也要通过监测所有相关变量的完整数据，以及检查流入与流出的物质和能量是否守恒的方法来判断计算是否收敛。

1、监测残差值。

在迭代计算过程中，当各个物理变量的残差值都达到收敛标准时，计算就会发生收敛。Fluent默认的收敛标准是：除了能量的残差值外，当所有变量的残差值都降到低于10-3 时，就认为计算收敛，而能量的残差值的收敛标准为低于10-6。

2、计算结果不再随着迭代的进行发生变化。

有时候，因为收敛标准设置得不合适，物理量的残差值在迭代计算的过程中始终无法满足收敛标准。然而，通过在迭代过程中监测某些代表性的流动变量，可能其值已经不再随着迭代的进行发生变化。此时也可以认为计算收敛。

3、整个系统的质量，动量，能量都守恒。

在Flux Reports对话框中检查流入和流出整个系统的质量，动量，能量是否守恒。守恒，则计算收敛。不平衡误差少于0.1%，也可以认为计算是收敛的。

FLUENT中残差的概念

残差是cell各个face的通量之和，当收敛后，理论上当单元内没有源项使各个面流入的通量也就是对物理量的输运之和应该为零。最大残差或者RSM残差反映流场与所要模拟流场（只收敛后应该得到的流场，当然收敛后得到的流场与真实流场之间还是存在一定的差距）的残差，残差越小越好，由于存在数值精度问题，不可能得到0残差，对于单精度计算一般应该低于初始残差1e-03以下才好，当注意具体情况，看各个项的收敛情况（比方说连续项不易收敛而能量项容易）。

一般在FLUENT中可以进行进出口流量监控，当残差收敛到一定程度后，还要看进出口流量是否稳定平衡，才可确定收敛与否（翼型计算时要监控升阻力的平衡）。

残差在较高位震荡，需要检查边界条件是否合理，其次检查初始条件是否合理，比如激波的流场，初始条件的不合适会造成流场的振荡。有时流场可能有分离或者回流，这本身是非定常现象，计算时残差会在一定程度上发生振荡，这是如果进出口流量是否达到稳定平衡，也可以认为流场收敛。另外fluent缺省

采用多重网格，在计算后期将多从网格设置为0可以避免一些波长的残差在细网格上发生震荡。

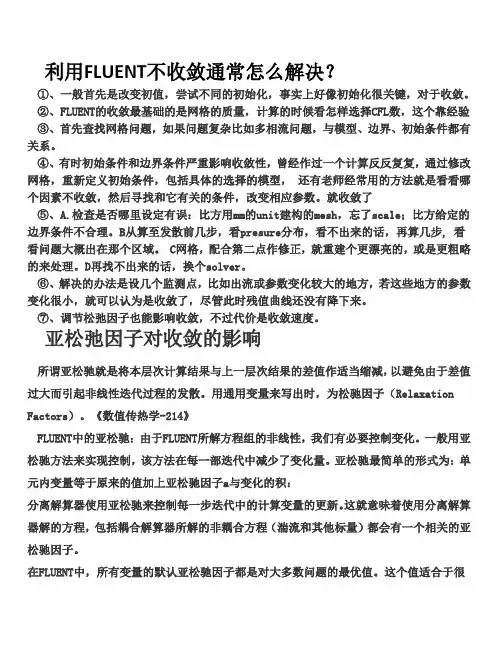

---------------------------------------------------------------------------------------------------------------------- FLUENT不收敛通常的解决方式

①、一般首先是改变初值，尝试不同的初始化，事实上好像初始化很关键，对于收敛。

②、FLUENT的收敛最基础的是网格的质量，计算的时候看怎样选择CFL数，这个靠经验。

③、首先查找网格问题，如果问题复杂比如多相流问题，与模型、边界、初始条件都有关系。

④、有时初始条件和边界条件严重影响收敛性，曾经作过一个计算反反复复，通过修改网格，重新定义初始条件，包括具体的选择的模型，还有老师经常用的方法就是看看哪个因素不收敛，然后寻找和它有关的条件，改变相应参数。就收敛了。

⑤、A.检查是否哪里设定有误：比方用mm的unit建构的mesh，忘了scale；比方给定的边界条件不合理。B从算至发散前几步，看presure 分布，看不出来的话，再算几步, 看看问题大概出在那个区域。 C网格，配合第二点作修正，就重建个更漂亮的，或是更粗略的来处理。D再找不出来的话，换个solver。

⑥、解决的办法是设几个监测点，比如出流或参数变化较大的地方，若这些地方的参数变化很小，就可以认为是收敛了，尽管此时残值曲线还没有降下来。

⑦、调节松弛因子也能影响收敛，不过代价是收敛速度。
