1.试写出可用于控制三台电机的过程控制图：
答案：
2.试给出控制酒精灯火程序的过程控制图：
答案：
3.试给出用于检测温度的过程控制图：
答案：
4.试给出控制信号延时的过程控制图：
答案：
5.试给出用于控制自动给水机的过程控制图：
答案：
6.试分析控制温度过程所涉及的控制逻辑：
答案：
当输入变量（温度）超过一定上限时，启动冷却过程；当输入变量（温度）低于一定下限时，启动加热过程；当输入变量（温度）在上下限之间时，保持恒定温度。

7.试给出控制地热泵的过程控制图：
答案：
8.试给出控制回路调节的过程控制图：
答案：
9.试给出控制蒸发器运行的过程控制图：答案：
10.试给出控制风机的过程控制图：。

《过程控制》课后习题答案

第一章思考题与习题1.1 下列系统中哪些属于开环控制，哪些属于闭环控制？①家用电冰箱②家用空调器③家用洗衣机④抽水马桶⑤普通车床⑥电饭煲⑦多速电风扇⑧高楼水箱⑨调光台灯开环控制：③家用洗衣机⑤普通车床⑦多速电风扇⑨调光台灯闭环控制：①家用电冰箱②家用空调器④抽水马桶⑥电饭煲⑧高楼水箱1.2 图1-14所示为一压力自动控制系统，试分析该系统中的被控对象、被控变量、操纵变量和扰动变量是什么？画出该系统的框图。

图1-14 压力自动控制系统图1-15 加热炉温度自动控制系统被控对象：容器P被控变量：罐内压力操纵变量：物料输入流量扰动变量：出口流量系统框图如下：1.3 图1-15所示是一加热炉温度自动控制系统，试分析该系统中的被控对象、被控变量、操纵变量和扰动变量是什么？画出该系统的框图。

被控对象：加热炉被控变量：炉内温度操纵变量：燃料流量扰动变量：进料量系统框图如下：1.4 按设定值的不同情况，过程控制系统分为哪几类？过程控制系统分为三类：定值控制系统、随动控制系统和程序控制系统。

1.5 什么是过程控制系统的过渡过程？有哪几种基本形式？过程控制系统从一个平衡状态过渡到另一个平衡状态的过程称为过程控制系统的过渡过程。

控制系统过渡过程有五种基本形式：发散振荡、单调发散、等幅振荡、衰减振荡和单调衰减。

1.6 某换热器的温度控制系统在单位阶跃干扰作用下的过渡过程曲线如图1-16所示。

试分别求出最大偏差、余差、衰减比、振荡周期和调整时间（设定值为200℃）。

图1-16 题1.6图最大偏差：30℃余差：5℃衰减比：5：1振荡周期：15min调整时间：22min第二章思考题与习题2.1 求取图2-55所示电路的传递函数，图中物理量角标i代表输入，o代表输出。

a）b）图2-55 习题2.1图a）（由分压公式求取）上式中，，。

b）上式中，，2.2 惯性环节在什么条件下可近似为比例环节？又在什么条件下可近似为积分环节？惯性环节在T很小的时候可近似为比例环节；T很大的时候条可近似为积分环节。

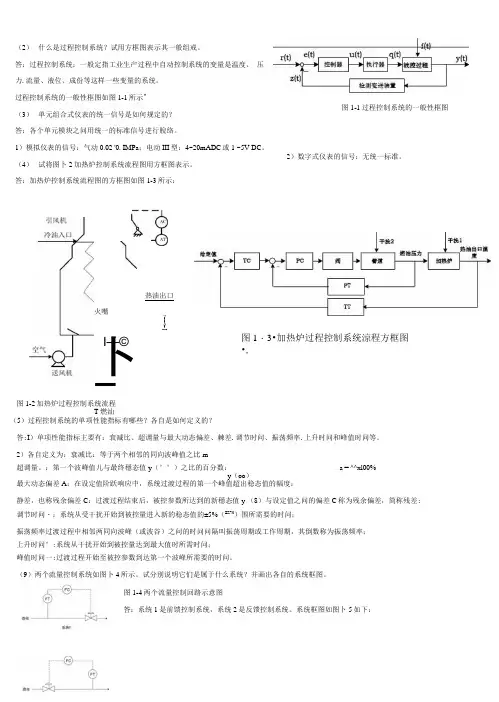

过程与控制部分课后题答案

（2）什么是过程控制系统？试用方框图表示其一般组戒。

答：过程控制系统：一般定指工业生产过程中自动控制系统的变量是温度、压力.流量、液位、成份等这样一些变量的系统。

过程控制系统的一般性框图如图1-1所示^（3）单元组合式仪表的统一信号是如何规定的？答：各个单元模块之问用统一的标准信号进行脫络。

1）模拟仪表的信号：气动0.02 '0. IMPa；电动III型：4~20mADC或1 ~5V DC。

（4）试将图卜2加热炉控制系统流程图用方框图表示。

答：加热炉控制系统流程图的方框图如图1-3所示：图1-2加热炉过程控制系统流程（5）过程控制系统的单项性能指标有哪些？各自是如何定义的？答:I）单项性能指标主要有：衰减比、超调量与最大动态偏差、棘差.调节时问、振荡频率.上升时问和峰值时问等。

2）各自定义为：衰减比：等于两个相邻的同向波峰值之比m超调量。

：第一个波峰值儿与最终穩态值y（°°）之比的百分数： a = ^^xl00%y（oo）最大动态偏差A：在设定值阶跃响应中，系统过渡过程的第一个峰值超出稳态值的幅度：静差，也称残余偏差C：过渡过程结束后，被控参数所达到的新穩态值y （8）与设定值之问的偏差C称为残余偏差，简称残差:调节时问・：系统从受干扰开始到被控量进入新的稳态值的±5%（±2%）围所需要的时问；振荡频率过渡过程中相邻两同向波峰（或波谷）之问的时问问隔叫振荡周期或工作周期，其倒数称为振荡频率；上升时问°:系统从干扰开始到被控量达到最大值时所需时问；峰值时问一:过渡过程开始至被控参数到达第一个波峰所需要的时问。

（9）两个流量控制系统如图卜4所示。

试分别说明它们是属于什么系统？并画出各自的系统框图。

图1-4两个流量控制回路示意图答：系统1是前馈控制系统，系统2是反馈控制系统。

系统框图如图卜5如下：热油出口火嘴I—©卜-T燃汕©--©-I图1・3•加热炉过程控制系统涼程方框图•,2）数字式仪表的信号：无统一标准。

过程控制课后习题答案及解析

..WORD完美格式..第1章自动控制系统基本概念~~1-3 自动控制系统主要由哪些环节组成？解自动控制系统主要由检测变送器、控制器、执行器和被控对象等四个环节组成。

~~ 1-5 题1-5图为某列管式蒸汽加热器控制流程图。

试分别说明图中PI-307、TRC-303、FRC-305所代表的意义。

题1-5图加热器控制流程图解PI-307表示就地安装的压力指示仪表，工段号为3，仪表序号为07；TRC-303表示集中仪表盘安装的，具有指示记录功能的温度控制仪表；工段号为3，仪表序号为03；FRC-305表示集中仪表盘安装的，具有指示记录功能的流量控制仪表；工段号为3，仪表序号为05。

~~~~~ 1-7 在自动控制系统中，测量变送装置、控制器、执行器各起什么作用？解测量变送装置的功能是测量被控变量的大小并转化为一种特定的、统一的输出信号（如气压信号或电压、电流信号等）送往控制器；控制器接受测量变送器送来的信号，与工艺上需要保持的被控变量的设定值相比较得出偏差，并按某种运算规律算出结果，然后将此结果用特定信号（气压或电流）发送出去执行器即控制阀，它能自动地根据控制器送来的信号值来改变阀门的开启度，从而改变操纵变量的大小。

~~~1-8．试分别说明什么是被控对象、被控变量、给定值、操纵变量、操纵介质？解：被控对象（对象）——自动控制系统中，工艺参数需要控制的生产过程、生产设备或机器。

被控变量——被控对象内要求保持设定值的工艺参数。

控系统通常用该变量的名称来称呼，如温度控制系统，压力制系统等。

给定值（或设定值或期望值）——人们希望控制系统实现的目标，即被控变量的期望值。

它可以是恒定的，也可以是能按程序变化的。

操纵变量（调节变量）——对被控变量具有较强的直接影响且便于调节（操纵）的变量。

或实现控制作用的变量。

操纵介质(操纵剂)——用来实现控制作用的物料。

~~~1-11 题l-11图所示为一反应器温度控制系统示意图。

孙洪程版过程控制课后答案

第一章思考题及习题1.1何谓控制通道?何谓干扰通道?它们的特性对控制系统质量有什么影响?答：所谓“通道”，就是某个参数影响另外一个参数的通路，这里所说的控制通道就是控制作用(一般的理解应当是控制器输出)U(s)对被控参数Y(s)的影响通路(一般的理解是控制作用通过执行器影响控制变量，然后控制变量通过被控对象再影响被控参数，即广义对象上的控制通道)。

同理，干扰通道就是干扰作用F(s)对被控参数Y(s)的影响通路。

干扰通道的特性对控制系统质量影响如下表所示。

控制通道的特性对控制系统质量影响如下表所示1.2如何选择控制变量?答：① 所选控制变量必须是可控的。

② 所选控制变量应是通道放大倍数比较大者，最好大于扰动通道的放大倍数。

③ 所选控制变量应使扰动通道时间常数越大越好，而控制通道时间常数应适当小一些为好，但不易过小。

④ 所选控制变量其通道纯滞后时间应越小越好。

⑤ 所选控制变量应尽量使干扰点远离被控变量而靠近控制阀。

⑥ 在选择控制变量时还需考虑到工艺的合理性。

一般来说，生产负荷直接关系到产品的产量，不宜经常变动，在不是十分必要的情况下，不宜选择生产负荷作为控制变量1.3控制器的比例度δ变化对控制系统的控制精度有何影响?对控制系统的动态质量有何影响?答：当G c(s)=K c时，即控制器为纯比例控制，则系统的余差与比例放大倍数成反比，也就是与比例度δ成正比，即比例度越大，余差也就越大。

K c增大、δ减小，控制精度提高(余差减小)，但是系统的稳定性下降。

1.4 4：1衰减曲线法整定控制器参数的要点是什么?答：衰减曲线法是在系统闭环情况下，将控制器积分时间T i放在最大，微分时间T d放在最小，比例度放于适当数值(一般为100%)，然后使δ由大往小逐渐改变，并在每改变一次δ值时，通过改变给定值给系统施加一个阶跃干扰，同时观察过渡过程变化情况。

如果衰减比大于4：1，δ应继续减小，当衰减比小于4：1时δ应增大，直至过渡过程呈现4：1衰减时为止。

过程控制习题集

过程控制习题集一、判断题1.过程控制系统中，需要控制的工艺设备（塔、容器、贮糟等）、机器称为被控对象。

（）2.扰动量是作用于生产过程对象并引起被控变量变化的随机因素。

（）答案：扰动量是除操纵变量外作用于生产过程对象并引起被控变量变化的随机因素。

3.由调节器输出至被调参数间的所有环节称为干扰通道。

（）答案：由调节器输出至被调参数间的所有环节称为调节通道。

4.过程控制系统的偏差是指设定值与测量值之差。

（）5.由控制阀操纵，能使被控变量恢复到设定值的物料量或能量即为操纵变量。

（）6.按控制系统的输出信号是否反馈到系统的输入端可分为开环系统和闭环系统。

（）7.在闭环控制系统中，按照设定值的情况不同，可分为定值控制系统、前馈控制系统、程序控制系统。

（）答案：在闭环控制系统中，按照设定值的情况不同，可分为定值控制系统、随动控制系统、程序控制系统。

8.在一个定值控制系统中，被控变量不随时间变化的平衡状态，也即被控变量变化率等于零的状态，称为系统的动态。

（）答案：在一个定值控制系统中，被控变量不随时间变化的平衡状态，也即被控变量变化率等于零的状态，称为系统的静态，静态是一种相对静止状态。

9.对一个系统总是希望能够做到余差小，最大偏差小，调节时间短，回复快。

（）10.时间常数越小，被控变量的变化越慢，达到新的稳态值所需的时间也越长。

（）答案：时间常数越大，被控变量的变化越慢，达到新的稳态值所需的时间也越长。

11.时间常数指当对象受到阶跃输入作用后，被控变量达到新稳态值的63.2 %所需要的时间。

（）12.对干扰通道时间常数越小越好，这样干扰的影响和缓，控制就容易。

（）答案：时间常数越大越好，这样干扰的影响和缓，控制就容易。

13.放大倍数K取决于稳态下的数值，是反映静态特性的参数。

（）14.对象特性放大系数K m是动特性，时间常数Tm和滞后时间T m是测量元件和变送器的静态特性。

（）答案：对象特性放大系数K m是静特性，时间常数Tm和滞后时间T m是测量元件和变送器的动特性。

过程控制系统习题解答

《过程控制系统》习题解答1-1 试简述过程控制的发展概况及各个阶段的主要特点。

答：第一个阶段50年代前后：实现了仪表化和局部自动化，其特点：1、过程检测控制仪表采用基地式仪表和部分单元组合式仪表2、过程控制系统结构大多数是单输入、单输出系统3、被控参数主要是温度、压力、流量和液位四种参数4、控制的目的是保持这些过程参数的稳定，消除或减少主要扰动对生产过程的影响5、过程控制理论是以频率法和根轨迹法为主体的经典控制理论，主要解决单输入、单输出的定值控制系统的分析和综合问题第二个阶段60年代来：大量采用气动和电动单元组合仪表，其特点：1、过程控制仪表开始将各个单元划分为更小的功能，适应比较复杂的模拟和逻辑规律相结合的控制系统2、计算机系统开始运用于过程控制3、过程控制系统方面为了特殊的工艺要求，相继开发和应用了各种复杂的过程控制系统（串级控制、比值控制、均匀控制、前馈控制、选择性控制）4、在过程控制理论方面，现代控制理论的得到了应用第三个阶段70年代以来：现代过程控制的新阶段——计算机时代，其特点：1、对全工厂或整个工艺流程的集中控制、应用计算系统进行多参数综合控制2、自动化技术工具方面有了新发展，以微处理器为核心的智能单元组合仪表和开发和广泛应用3、在线成分检测与数据处理的测量变送器的应用4、集散控制系统的广泛应用第四个阶段80年代以后：飞跃的发展，其特点：1、现代控制理论的应用大大促进了过程控制的发展2、过程控制的结构已称为具有高度自动化的集中、远动控制中心3、过程控制的概念更大的发展，包括先进的管理系统、调度和优化等。

1-2 与其它自动控制相比，过程控制有哪些优点为什么说过程控制的控制过程多属慢过程过程控制的特点是与其它自动控制系统相比较而言的。

一、连续生产过程的自动控制连续控制指连续生产过程的自动控制，其被控量需定量控制，而且应是连续可调的。

若控制动作在时间上是离散的（如采用控制系统等），但是其被控量需定量控制，也归入过程控制。

过程控制工程第一章答案(孙洪程著)

1.1 何谓控制通道?何谓干扰通道?它们的特性对控制系统质量有什么影响?答：所谓“通道”，就是某个参数影响另外一个参数的通路，这里所说的控制通道就是控制作用(一般的理解应当是控制器输出)U(s)对被控参数Y(s)的影响通路(一般的理解是控制作用通过执行器影响控制变量，然后控制变量通过被控对象再影响被控参数，即广义对象上的控制通道)。

同理，干扰通道就是干扰作用F(s)对被控参数Y(s)的影响通路。

干扰通道的特性对控制系统质量影响如下表所示。

控制通道的特性对控制系统质量影响如下表所示1.2 如何选择控制变量?答：① 所选控制变量必须是可控的。

②所选控制变量应是通道放大倍数比较大者，最好大于扰动通道的放大倍数。

③ 所选控制变量应使扰动通道时间常数越大越好，而控制通道时间常数应适当小一些为好，但不易过小。

④所选控制变量其通道纯滞后时间应越小越好。

⑤所选控制变量应尽量使干扰点远离被控变量而靠近控制阀。

⑥ 在选择控制变量时还需考虑到工艺的合理性。

一般来说，生产负荷直接关系到产品的产量，不宜经常变动，在不是十分必要的情况下，不宜选择生产负荷作为控制变量1.3 控制器的比例度δ变化对控制系统的控制精度有何影响?对控制系统的动态质量有何影响?答：当Gc (s)=Kc时，即控制器为纯比例控制，则系统的余差与比例放大倍数成反比，也就是与比例度δ成正比，即比例度越大，余差也就越大。

K c 增大、δ减小，控制精度提高(余差减小)，但是系统的稳定性下降。

1.4 4：1 衰减曲线法整定控制器参数的要点是什么?答：衰减曲线法是在系统闭环情况下，将控制器积分时间 T i 放在最大，微分时间 T d 放在最小，比例度放于适当数值(一般为 100%) ，然后使δ由大往小逐渐改变，并在每改变一次δ值时，通过改变给定值给系统施加一个阶跃干扰，同时观察过渡过程变化情况。

如果衰减比大于4：1，δ应继续减小，当衰减比小于 4：1 时δ应增大，直至过渡过程呈现4： 1 衰减时为止。

（完整版）过程控制习题与答案

（完整版）过程控制习题与答案第1章绪论思考题与习题1-1 过程控制有哪些主要特点？为什么说过程控制多属慢过程参数控制？解答：1．控制对象复杂、控制要求多样2. 控制⽅案丰富3．控制多属慢过程参数控制4．定值控制是过程控制的⼀种主要控制形式5．过程控制系统由规范化的过程检测控制仪表组成1-2 什么是过程控制系统？典型过程控制系统由哪⼏部分组成？解答：过程控制系统：⼀般是指⼯业⽣产过程中⾃动控制系统的变量是温度、压⼒、流量、液位、成份等这样⼀些变量的系统。

组成：控制器，被控对象，执⾏机构，检测变送装置。

1-3简述被控对象、被控变量、操纵变量、扰动（⼲扰）量、设定（给定）值和偏差的含义？解答：被控对象⾃动控制系统中，⼯艺参数需要控制的⽣产过程、设备或机器等。

被控变量被控对象内要求保持设定数值的⼯艺参数。

操纵变量受控制器操纵的，⽤以克服扰动的影响，使被控变量保持设定值的物料量或能量。

扰动量除操纵变量外，作⽤于被控对象并引起被控变量变化的因素。

设定值被控变量的预定值。

偏差被控变量的设定值与实际值之差。

1-4按照设定值的不同形式, 过程控制系统可分为哪⼏类？解答：按照设定值的不同形式⼜可分为:1．定值控制系统定值控制系统是指设定值恒定不变的控制系统.定值控制系统的作⽤是克服扰动对被控变量的影响,使被控变量最终回到设定值或其附近.以后⽆特殊说明控制系统均指定值控制系统⽽⾔.2.随动控制系统随动控制系统的设定值是不断变化的.随动控制系统的作⽤是使被控变量能够尽快地,准确⽆误地跟踪设定值的变化⽽变化3.程序控制系统程序控制系统的设定值也是变化的，但它是⼀个已知的时间函数，即设定值按⼀定的时间程序变化。

1-5 什么是定值控制系统?解答：在定值控制系统中设定值是恒定不变的，引起系统被控参数变化的就是扰动信号。

1-6 什么是被控对象的静态特性？什么是被控对象的动态特性？为什么说研究控制系统的动态⽐其静态更有意义？解答：被控对象的静态特性：稳态时控制过程被控参数与控制变量之间的关系称为静态特性。
