35～110KV变电站设计规第一章总则第1.0.1条为使变电所的设计认真执行国家的有关技术经济政策，符合安全可靠、技术先进和经济合理的要求，制订本规。
第1.0.2条本规适用于电压为35～110kV，单台变压器容量为5000kVA及以上新建变电所的设计。
第1.0.3条变电所的设计应根据工程的5～10年发展规划进行，做到远、近期结合，以近期为主，正确处理近期建设与远期发展的关系，适当考虑扩建的可能。
第1.0.4条变电所的设计，必须从全局出发，统筹兼顾，按照负荷性质、用电容量、工程特点和地区供电条件，结合国情合理地确定设计方案。
第1.0.5条变电所的设计，必须坚持节约用地的原则。
第1.0.6条变电所设计除应执行本规外，尚应符合现行的国家有关标准和规的规定。
第二章所址选择和所区布置第2.0.1条变电所所址的选择，应根据下列要求，综合考虑确定：一、靠近负荷中心；二、节约用地，不占或少占耕地及经济效益高的土地；三、与城乡或工矿企业规划相协调，便于架空和电缆线路的引入和引出；四、交通运输方便；五、周围环境宜无明显污秽，如空气污秽时，所址宜设在受污源影响最小处；六、具有适宜的地质、地形和地貌条件（例如避开断层、滑坡、塌陷区、溶洞地带、山区风口和有危岩或易发生滚石的场所），所址宜避免选在有重要文物或开采后对变电所有影响的矿藏地点，否则应征得有关部门的同意；七、所址标高宜在50年一遇高水位之上，否则，所区应有可靠的防洪措施或与地区（工业企业）的防洪标准相一致，但仍应高于涝水位；八、应考虑职工生活上的方便及水源条件；九、应考虑变电所与周围环境、邻近设施的相互影响。
第2.0.2条变电所的总平面布置应紧凑合理。
第2.0.3条变电所宜设置不低于2.2m高的实体围墙。
城网变电所、工业企业变电所围墙的高度及形式，应与周围环境相协调。
第2.0.4条变电所为满足消防要求的主要道路宽度，应为3.5m。
主要设备运输道路的宽度可根据运输要求确定，并应具备回车条件。
35～110KV变电站设计规范
35～110KV变电站设计规范第一章总则第1.0.1条为使变电所的设计认真执行国家的有关技术经济政策，符合安全可靠、技术先进和经济合理的要求，制订本规范。
第1.0.2条本规范适用于电压为35～110kV，单台变压器容量为5000kVA及以上新建变电所的设计。
第1.0.3条变电所的设计应根据工程的5～10年发展规划进行，做到远、近期结合，以近期为主，正确处理近期建设与远期发展的关系，适当考虑扩建的可能。
第1.0.4条变电所的设计，必须从全局出发，统筹兼顾，按照负荷性质、用电容量、工程特点和地区供电条件，结合国情合理地确定设计方案。
第1.0.5条变电所的设计，必须坚持节约用地的原则。
第1.0.6条变电所设计除应执行本规范外，尚应符合现行的国家有关标准和规范的规定。
第二章所址选择和所区布置第2.0.1条变电所所址的选择，应根据下列要求，综合考虑确定：一、靠近负荷中心；二、节约用地，不占或少占耕地及经济效益高的土地；三、与城乡或工矿企业规划相协调，便于架空和电缆线路的引入和引出；四、交通运输方便；五、周围环境宜无明显污秽，如空气污秽时，所址宜设在受污源影响最小处；六、具有适宜的地质、地形和地貌条件（例如避开断层、滑坡、塌陷区、溶洞地带、山区风口和有危岩或易发生滚石的场所），所址宜避免选在有重要文物或开采后对变电所有影响的矿藏地点，否则应征得有关部门的同意；七、所址标高宜在50年一遇高水位之上，否则，所区应有可靠的防洪措施或与地区（工业企业）的防洪标准相一致，但仍应高于内涝水位；八、应考虑职工生活上的方便及水源条件；九、应考虑变电所与周围环境、邻近设施的相互影响。
第2.0.2条变电所的总平面布置应紧凑合理。
第2.0.3条变电所宜设置不低于2.2m高的实体围墙。
城网变电所、工业企业变电所围墙的高度及形式，应与周围环境相协调。
第2.0.4条变电所内为满足消防要求的主要道路宽度，应为3.5m。
主要设备运输道路的宽度可根据运输要求确定，并应具备回车条件。
10KV及以下变电所设计规范GB500594
10KV及以下变电所设计规范GB50053—94中华人民共和国国家标准10KV及以下变电所设计规范GB50053—94中华人民共和国国家标准10KV及以下变电所设计规范GB50053—94主编部门：中华人民共和国机械工业部批准部门：中华人民共和国建设部施行日期：1 9 9 4年11月1日关于发布国家标准《10KV及以下变电所设计规范》的通知建标[1 9 9 4 ]201号根据国家计委计综[1 9 8 6 ] 2 5 0号文的要求，由机械工业部中电设计研究院负责主编，会同有关单位共同修订的国家标准《10kV及以下变电所设计规范》，已经有关部门会审。
现批准《10kV及以下变电所设计规范》 GB50053—94为强制性国家标准，自1991年11月1日起施行。
原国家标准《工业与民用10kV及以下变电所设计规范》GBJ 5 3 — 8 3同时废止。
本规范由机械工业部负责管理，其具体解释等工作由机械工业部中电设计研究院负责，出版发行由建设部标准定额研究所负责组织。
中华人民共和国建设部1994年3月23日目次第一章总则第二章所址选择第三章电气部分第一节一般规定第二节主接线第三节变压器选择第四节所用电源第五节操作电源第四章配变电装置第一节型式与布置第二节通道与围栏第五章并联电容器装置第一节一般规定第二节电气接线及附属装置第三节布置第六章对有关专业的要求第一节防火第二节对建筑的要求第三节采暖及通风第四节其他附录一名词解释附录二本规范用词说明附加说明第一章总则第1.0.1条为使变电所设计做到保障人身安全、供电可靠、技术先进、经济合理和维护方便，确保设计质量，制订本规范。
第1.0.2条本规范适用于交流电压10kV及以下新建、扩建或改建工程的变电所设计。
第1.0.3条变电所设计应根据工程特点、规模和发展规划，正确处理近期建设和远期发展的关系，远近结合，以近期为主，适当考虑发展的可能。
第1.0.4条变电所设计应根据负荷性质、用电容量、工程特点、所址环境、地区供电条件和节约电能等因素，合理确定设计方案。
变电站设计规范
变电站设计规范变电站设计规范是指在设计变电站的过程中需要遵循的一系列标准和规范。
以下是常见的变电站设计规范的要点：1. 设计依据：根据国家相关电力规划、电网工程标准，按照电力系统的需求和可靠性要求进行设计。
2. 设计要求：变电站的设计要符合电力系统的运行要求，包括电压等级、负荷容量、运行可靠性和安全性等。
3. 设备选择：根据设计要求和技术经济性原则，选择合适的变电设备和器材。
4. 布置设计：根据场地条件和安全要求，合理布置变电设备和管线，保证正常运行和维护。
5. 安全设计：考虑到变电站的高压电气设备和较高的安全风险，应采取必要的安全措施，包括防雷、防爆、防火和防电击等。
6. 接地设计：变电站的接地系统是保证人身安全和设备正常运行的关键。
接地设计应符合相关标准，确保接地电阻和接地电位满足要求。
7. 绝缘配合设计：绝缘配合设计是为了保证高压设备间的绝缘性能和电气安全。
根据设备的电压等级和负荷条件，合理设计绝缘层和配合间隙。
8. 灭弧措施：为了防止变电站发生故障时产生的电弧对设备和人身的伤害，需采取灭弧措施，包括合理的设备布置和电弧控制设备的应用。
9. 地下结构设计：地下变电站的设计应符合相关规范，包括地下排水、通风和环境保护等要求。
10. 控制与保护：变电站的控制与保护系统应设计合理，确保设备的安全运行和电力系统的可靠性。
11. 自动化系统设计：根据变电站的功能和需求，设计合适的自动化系统，提高变电站的运行效率和可靠性。
12. 施工设计：变电站的施工设计要满足施工工艺的要求，包括设备的吊装、安装和接线等。
13. 运行指南：对于新建的变电站，应编制运行指南，明确设备的运行和维护要求，确保变电站的正常运行。
总之，变电站设计规范是确保变电站建设和运行安全可靠的重要依据，设计人员应根据相关规范和要求进行设计，并合理选择设备和措施，确保变电站的正常运行和安全可靠。
35～0KV变电站设计规范

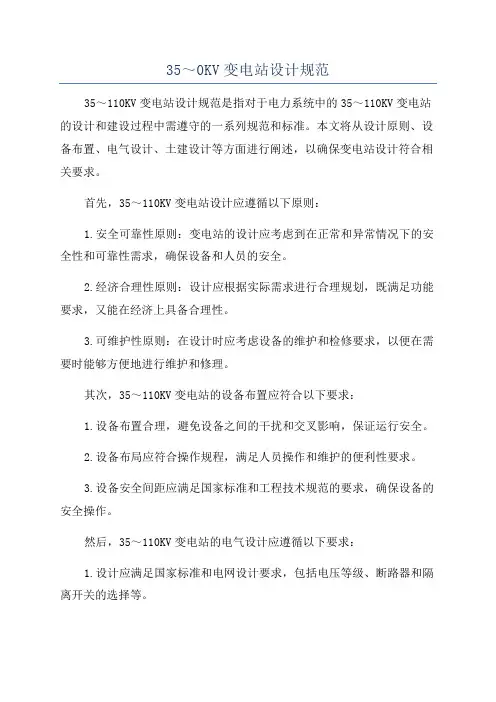

35～0KV变电站设计规范35～110KV变电站设计规范是指对于电力系统中的35～110KV变电站的设计和建设过程中需遵守的一系列规范和标准。

本文将从设计原则、设备布置、电气设计、土建设计等方面进行阐述，以确保变电站设计符合相关要求。
首先，35～110KV变电站设计应遵循以下原则：1.安全可靠性原则：变电站的设计应考虑到在正常和异常情况下的安全性和可靠性需求，确保设备和人员的安全。
2.经济合理性原则：设计应根据实际需求进行合理规划，既满足功能要求，又能在经济上具备合理性。
3.可维护性原则：在设计时应考虑设备的维护和检修要求，以便在需要时能够方便地进行维护和修理。
其次，35～110KV变电站的设备布置应符合以下要求：1.设备布置合理，避免设备之间的干扰和交叉影响，保证运行安全。
2.设备布局应符合操作规程，满足人员操作和维护的便利性要求。
3.设备安全间距应满足国家标准和工程技术规范的要求，确保设备的安全操作。
然后，35～110KV变电站的电气设计应遵循以下要求：1.设计应满足国家标准和电网设计要求，包括电压等级、断路器和隔离开关的选择等。
2.设计应考虑电流负载和短路电流，确保设备的额定工作能力和安全运行。
3.设计应进行合理的电容电流的计算和校核，保证电压稳定性。
最后，35～110KV变电站的土建设计应符合以下要求：1.变电站的建筑物应具备一定的抗震能力，符合国家相关抗震设计规范。
2.建筑物结构设计要考虑自然环境因素，如强风、雨等，确保建筑物的稳定性和耐久性。
3.土建设计应满足变电站设备的布置和运行要求，确保土建结构与设备之间的协调性。
综上所述，35～110KV变电站设计规范应考虑安全可靠性、经济合理性、可维护性等原则，合理布置设备，满足电气设计和土建设计的相关要求。
通过遵循这些规范，可以确保变电站的设计和建设过程的顺利进行，提高变电站的运行效率和可靠性。
