水电站电气二次设备的设计安装
(完整)水电站机电设备安装工程施工组织设计计划
目录第一章工程概述 (2)第二章施工总平面布置 (7)第三章施工组织及资源配置 (34)第四章工程施工进度计划 (46)第五章工程施工管理 (52)第六章质量控制与检验 (67)第七章安全生产文明施工环境保护 (79)第八章施工技术方案专题说明 (94)工程概述1.1 工程概况1。
1.1 概况某水电站位于沅水干流上游河段的清水江中下游，贵州省黔东南苗族侗族自治州锦屏县境内，上距剑河县城80km,下距锦屏县城25km，是沅水干流15 个梯级电站中的第二级，为沅水上唯一具有多年调节性能的龙头水电站。
电站为I 等工程，工程规模为大（I）型。
工程枢纽布置为：河床布置主坝，左岸布置副坝，坝型均为混凝土面板堆石坝，地下引水发电系统布置在右岸.水库正常蓄水位475m,相应库容37.48亿m3，有效库容26.16 亿m3。
引水发电系统由三大系统组成:引水系统、厂房系统和尾水系统。
主要由引水洞、主副厂房、母线洞、主变开关洞、尾水调压井、尾水洞、电缆竖井、尾水闸门竖井、施工支洞、进厂交通洞、主排风洞、母线排风洞及竖井、排水廊道等地下建筑物和进水口、尾水出口、出线平台等地面建筑物组成。
地下厂房内装有4 台单机容量为250MW 的立轴混流式水轮发电机组,采用一机一洞引水的布置方式，尾水系统采用2 机共用一个调压井和一条尾水隧洞的布置型式。
电站保证出力234。
9MW，多年平均发电量约24.28 亿kW·h,以一回500kV 电压等级接入湖南电网的邵阳变电站。
电站在系统中担任调峰、调频和事故备用。
地下厂房区布置有主副厂房、安装场,其主要尺寸为147。
20m×22。
70m×60.01m(长、宽、高），底部设有检修排水廊道（高程291。
24m）。
在主厂房端头靠4#机侧布置有六层的中控楼。
主变开关洞位于主厂房下游并与之平行,洞室间岩墙厚31。
50m，主变开关洞尺寸为111。
00m×23.00m ×30。
水电站电气二次设备的安装与调试分析
水电站电气二次设备的安装与调试分析随着工业化和城市化的发展，电力需求不断增加，水电站作为可再生能源的重要来源之一，其建设和运行也越来越受到重视。
而水电站电气二次设备作为水电站的重要组成部分，对于水电站的运行和管理起着至关重要的作用。
本文将针对水电站电气二次设备的安装与调试进行分析，以期对于水电站的建设和运行有所帮助。
一、安装要点1. 安装前的准备工作在安装电气二次设备之前，应该进行详细的规划设计和准备工作。
首先，需要根据水电站的实际情况和用电需求，确定电气二次设备的类型、数量、规格和配套设备，并制定详细的施工方案。
其次，应该对施工现场进行全面的勘察和评估，确定施工的难度和风险，确保施工工作可以顺利进行。
2. 安装过程中的注意事项（1）施工队应按照设计要求施工，遵守各项安全规定，做好个人防护措施，确保施工安全。
（2）安装过程中，应对材料、设备、管路、电缆等进行分类、标识、存储，确保施工效率和质量。
（3）设备的安装应严格按照设计图纸进行，避免出现偏差。
设备的固定、连接、绝缘、接地应符合相关标准，确保设备的性能和安全可靠性。
（4）针对电缆的安装，应根据设计要求进行敷设和保护，并进行必要的预防措施，如防腐、防水、防盗等。
二、调试要点在进行电气二次设备的调试前，首先需要进行详细的设备检查和测试。
包括检查设备的电气性能、机械性能、接地性能等，确保设备本身的质量和性能符合标准要求。
其次，应对电气接线进行检查和测试，以保证电气连接正确、接触可靠。
同时，还需要进行参数的设置和调整，以满足实际运行需要。
（1）调试前应根据设备的要求和系统的运行规范，进行可靠性、可用性的测试，确保设备和系统的正常运行。
（2）调试过程中应密切关注各项参数指标和变化趋势，及时处理异常情况和故障，确保设备和系统的运行稳定。
（3）在调试过程中应注意设备和系统的安全可靠性，进行必要的二次缺保设置，避免设备和系统的安全事故发生。
（4）针对调试结果应将实际情况和影响因素进行分析，完善设备和系统的运行规范和操作规程，提高设备和系统的运行效率和可靠性。
水电站电气二次设备的安装与调试分析
水电站电气二次设备的安装与调试分析在水电站的建设过程中，电气二次设备的安装与调试是非常重要的环节。
电气二次设备主要包括保护装置、控制装置、测量装置和辅助装置等，它们起着保障水轮机、发电机等主要设备安全运行的重要作用。
电气二次设备的安装与调试质量直接关系到水电站的安全运行和发电效率。
本文将针对水电站电气二次设备的安装与调试进行分析，以期能够提高电气设备的安装质量和调试效率。
一、电气二次设备的安装1. 设备到货检验在电气二次设备到货后，首先要进行设备外观的检查和包装的检验，以确保设备在运输过程中没有受到损坏。
同时还要对设备的型号、规格、数量等进行核对，以免出现遗漏或者错发的情况。
2. 安装位置布置在确定了设备的型号、规格和数量之后，就需要进行设备的安装位置布置。
根据水电站的实际情况以及相应的设计要求，确定每台设备的安装位置，并绘制设备的安装平面布置图。
在布置图中应该包括各种设备的具体位置、连接方式、尺寸要求等信息。
3. 安装过程控制在设备的安装过程中，需要严格按照安装图纸和相关规范要求进行操作。
特别是在设备的连接方式、线路布置、接地连接等方面，一定要按照规范的要求进行操作。
在设备的安装过程中还要特别注意设备的固定方式和安装位置的水平度、垂直度等检查。
4. 线路接线在设备安装完成后，还需要进行设备的线路接线。
在线路接线过程中，需要注意线路的正确连接方式、接线端子的标识和编号、接线端子的压接质量等问题。
线路接线的质量直接关系到设备的正常运行和安全使用，所以必须重视这一环节。
5. 设备联接在设备接线完成后，还需要进行设备的联接。
设备之间的联接主要包括控制信号的联接、测量信号的联接以及电源电缆的联接等。
在设备联接过程中，需要进行仔细的确认和检查，以避免设备之间的误联或者错联。
6. 安装调试安装调试是设备安装的最后一道工序。
在安装调试过程中，需要进行设备的路径测试、功能测试、通信测试等一系列的测试工作，确保每台设备的性能符合规定的要求，可以正常运行。
水电站电气二次设备的安装与调试分析
水电站电气二次设备的安装与调试分析近年来，水电站建设不断推进，水电站电气二次设备的安装与调试成为了各水电站工程建设中的一个重要环节。
水电站的电气二次设备安装与调试质量直接关系到水电站的电气设备运行安全和可靠性，因此必须严格按照相关规范要求进行操作和管理。
本文将围绕水电站电气二次设备的安装与调试进行分析，旨在帮助水电站工程建设者更好地完成相关工作。
一、水电厂电气二次设备简介水电站的电气二次设备主要包括电气保护装置、自动化装置、通信设备、计量装置等。
这些设备在水电站中起着重要的作用，保障了水电站的安全运行和稳定发电。
电气保护装置主要用于保护电气设备不受过载、短路、接地故障等影响，确保电气设备的安全运行。
自动化装置则是对水电站的发电和运行进行监控和调控，通过自动化装置可以提高水电站的运行效率和稳定性。
通信设备用于水电站内的数据传输和通信联络，确保各部门之间的信息交流。
计量装置则是对水电站的发电量、电能等进行监测和统计。
二、电气二次设备的安装1. 施工前的准备工作在进行电气二次设备安装前，首先需要进行施工前的准备工作。
包括对各种设备进行验收和清点，确定好各类设备的安装位置和布局设计，准备好所需的工具和材料，组织好相关人员进行安装作业等。
这些准备工作是电气二次设备安装的基础，也决定了后续安装工作的顺利进行。
2. 安装作业的操作规程在进行电气二次设备的安装作业时，需要严格按照相关的操作规程进行操作，保证安装质量和安全性。
操作规程包括设备的吊装、固定、调试、连接等细节方面的操作要求。
必须要注意操作时的安全措施和防护措施，确保施工人员的安全。
必须要保证安装过程中的环境清洁和整洁，防止因为杂物或者脏物导致设备的损坏。
3. 安装过程中的质量管理在安装过程中，要严格执行质量管理标准，确保安装的质量。
在安装过程中需要时刻检查并调整设备的位置和连接，确保设备固定牢固、连接正确，没有松动现象。
同时要做好安装记录，记录每个环节的安装情况和细节，为后续的调试和检验提供依据。
水电2次安装工序
水电二次安装工序通常是指在建筑主体结构完成后，进行室内水电管线的安装工作。
这一工序通常分为几个步骤进行，以确保水电管线的合理布局和安全施工。
以下是一个简化版的水电二次安装工序流程：
1. 前期准备：
- 熟悉设计图纸：施工前，必须详细阅读和理解水电施工图，了解设计要求和技术规范。
- 材料准备：根据设计要求，准备相应的水电材料，如PVC 管、PP-R管、电线、开关插座等。
2. 弹线定位：
- 在墙体、地面、天花板上弹线，标出水电管线的走向和位置。
- 确保弹线准确，符合设计要求。
3. 管道预埋：
- 按照弹线，预埋水管和电管。
- 确保管道固定牢固，转弯处符合规定半径，无砂浆粘连。
4. 检查与验收：
- 预埋完成后，进行验收，检查管道是否符合设计和规范要求。
- 确保管道没有裂缝、破损，固定良好。
5. 布线施工：
- 根据预埋管道的走向，敷设电线。
- 布线应整齐，固定点牢固，符合规范要求。
6. 管道保护：
- 在管道外层包裹保护材料，防止施工过程中管道受损。
7. 测试与调试：
- 完成水电安装后，进行系统测试，检查是否有漏水、漏电等问题。
- 对电器设备进行调试，确保其正常工作。
8. 竣工验收：
- 所有工作完成后，进行竣工验收。
- 检查是否符合设计规范，确保没有质量问题。
以上工序仅供参考，具体施工步骤可能会根据实际情况和设计要求进行调整。
在任何情况下，安全都是第一要务，施工过程中必须严格遵守安全规范，确保施工质量。
水电站二次设备安装及调试问题分析[论文]

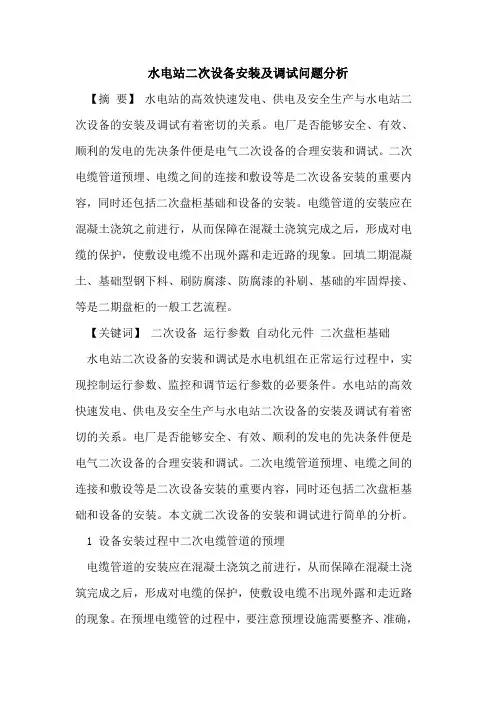

![水电站二次设备安装及调试问题分析[论文]](https://img.taocdn.com/s3/m/17add7aa284ac850ad024273.png)
水电站二次设备安装及调试问题分析【摘要】水电站的高效快速发电、供电及安全生产与水电站二次设备的安装及调试有着密切的关系。
电厂是否能够安全、有效、顺利的发电的先决条件便是电气二次设备的合理安装和调试。
二次电缆管道预埋、电缆之间的连接和敷设等是二次设备安装的重要内容，同时还包括二次盘柜基础和设备的安装。
电缆管道的安装应在混凝土浇筑之前进行，从而保障在混凝土浇筑完成之后，形成对电缆的保护，使敷设电缆不出现外露和走近路的现象。
回填二期混凝土、基础型钢下料、刷防腐漆、防腐漆的补刷、基础的牢固焊接、等是二期盘柜的一般工艺流程。
【关键词】二次设备运行参数自动化元件二次盘柜基础水电站二次设备的安装和调试是水电机组在正常运行过程中，实现控制运行参数、监控和调节运行参数的必要条件。
水电站的高效快速发电、供电及安全生产与水电站二次设备的安装及调试有着密切的关系。
电厂是否能够安全、有效、顺利的发电的先决条件便是电气二次设备的合理安装和调试。
二次电缆管道预埋、电缆之间的连接和敷设等是二次设备安装的重要内容，同时还包括二次盘柜基础和设备的安装。
本文就二次设备的安装和调试进行简单的分析。
1 设备安装过程中二次电缆管道的预埋电缆管道的安装应在混凝土浇筑之前进行，从而保障在混凝土浇筑完成之后，形成对电缆的保护，使敷设电缆不出现外露和走近路的现象。
在预埋电缆管的过程中，要注意预埋设施需要整齐、准确，同时管口要光滑，以免损伤电缆。
采用套丝或者焊接的方式对电缆管的对接处处理，接头一定要保证严密，避免漏浆现象，之后管口要封盖，免使异物进入管内堵塞管子。
在过沉浆缝的地方要采取一定的防挤扁措施，要达到标准规定的管口出墙出地高度，对于过长管路的处理，应采用中间盒转接。
2 设备安装过程中二次盘柜基础的安装回填二期混凝土、基础型钢下料、刷防腐漆、防腐漆的补刷、基础的牢固焊接、等是二期盘柜的一般工艺流程。
使用膨胀螺栓对控制箱、挂墙的动力箱和端子箱进行固定，在高出抹面层1cm的地方安装盘柜的基础，并确保盘柜基础总长度要高出盘柜总长度2cm，按照标准规定设置两条基础的平行度、高程误差、水平度等。
水电站电气二次部分施工技术方案
水电站电气二次部分施工技术方案1.1 简介本部分工程量根据招标文件工程量清单统计量为准，主要包括以下内容：电缆架：总重约550 吨，首台机发电前计划完成工程量约为500吨。
低压电力电缆：100km，首台机发电前计划完成工程量约为80km。
二次电缆：180km，首台机发电前计划完成工程量约为130km。
10kV 开关柜：约35 面，首台机发电前全部完成。
400V 开关柜：约80 面，首台机发电前完成60 面。
15.75/10.5kV 厂用变压器：4 台，首台机发电前完成1 台。
10.5/0.4kV 厂用变压器：9 台，首台机发电前完成6 台。
机旁盘：每台机有约14 块，首台机发电前完成4#机旁盘。
励磁盘：每台机有6 块，首台机发电前完成4#机励磁盘。
调速器电气柜：每台机有1 块，首台机发电前完成1 块。
高、低压气机控制柜：各1 套共6 块，首台机发电前要完成。
检修排水泵控制系统：共4 个柜，首台机发电前要完成。
渗漏排水泵控制系统：共4 个柜，首台机发电前要完成。
直流系统：2 组220V 铅酸免维护蓄电池组，充电装置屏两套，逆变电源2 套，馈线屏2 面，事故照明切换柜1 个，首台机发电前全部完成。
计算机监控系统安装在首台机发电前基本全部完成。
火灾报警系统共7 套，首台机发电前至少完成4 套。
接地系统，4#机设备的接地及所有公用设备接地都必须在首台机发电前完成。
照明系统，按区域要求完成。
500kV 控制保护设备有约20 块盘，首台机发电前必须全部完成。
电气二次部分约三分之二的工程量要在首台机发电前完成，所以保证首台机按期发电是施工组织的重点，要保证第一台机按计划日期发电，一个科学的施工组织计划显得尤其重要。
电缆架安装、电力电缆敷设、高低压厂用电设备的安装在工程划分中属于电气一次部分，但根据施工实际，无法将这几部分与二次部分严格分开，所以也将这几部分内容归入了电气二次部分。
1.2 施工技术及工艺要求1.2.1 接地系统安装按土建工程进度埋设各部分的接地体，垂直接地体的距离至少为其长度的两倍，并根据设计要求确定接地体埋设深度。
水电站电气二次设备的安装与调试分析
水电站电气二次设备的安装与调试分析水电站电气二次设备是指用于水电站发电机组运行和输电线路过载保护、自动化控制、测量、监控等用途的设备。
其安装与调试是确保水电站运行安全稳定、提高发电效率的重要环节。
本文将从安装与调试步骤、常见问题及解决方法等方面展开分析。
一、安装步骤1. 安装前的准备工作在进行电气二次设备安装之前，首先需要对设备进行检查，确保设备完好无损，同时对安装现场进行环境检查，确保安装条件符合要求。
需要准备好相应的安装工具和材料，以确保安装顺利进行。
2. 设备安装在进行设备安装时，需要严格按照设备安装说明书和相关标准进行操作，确保设备安装牢固、连接可靠。
同时还需对设备进行线路接地、屏蔽等工作，以确保设备的安全可靠性。
3. 设备连接及接线在设备安装完成后，需要进行设备之间的连接及接线工作。
这一步需要精心操作，确保连接可靠、接线正确，避免因接线错误导致设备故障或运行不稳定。
4. 设备调试前的检查在进行设备调试之前，需要对已安装设备进行全面检查，确保设备安装符合要求，连接正确可靠，无漏电、短路等问题存在。
二、调试分析1. 设备调试及功能测试调试工作主要包括设备参数的设置、功能测试及联锁试验等工作。
在进行设备调试时，需要根据设备的说明书进行参数设置，同时进行相应的功能测试，确保设备各项功能正常。
2. 故障排除在设备调试过程中，有可能会出现各种故障，如设备无法通电、功能异常、参数设置错误等。
在遇到这些问题时，需要及时进行故障排除，找出故障原因并进行修复。
3. 调试完成及验收在设备调试工作完成后，需要进行设备的整体检测及验收工作。
这一步是确保设备调试工作的关键环节，只有通过了整体检测及验收工作，设备才能正式投入运行。
三、常见问题及解决方法1. 设备无法通电可能原因：电源接线错误、设备损坏等。
解决方法：检查电源接线是否正确，排除电源故障；如电源正常，检查设备是否损坏，如发现损坏部分及时更换。
2. 设备功能异常可能原因：参数设置错误、接线不良等。
大山口二级水电站电气设备安装施工技术方案
大山口二级水电站电气设备安装施工技术方案随着西南地区经济的不断发展和人民生活水平的提高，对各种能源的需求越来越大。
为了满足能源需求，建设水电站已成为解决能源短缺的重要方式。
本文以大山口二级水电站电气设备安装施工技术方案为例，介绍电气设备安装施工所需的技术要点和注意事项。
一、工程概况大山口二级水电站是一座新型的水电站，装机容量为100MW，位于云南省昭通市鲁甸县丰乐河上游，距鲁甸县城约70公里。
电站由水电站房、引水隧洞、尾水隧洞、变电站、厂区办公楼、生活区等组成。
本次工程要求进行电气设备的安装施工，主要包括发电机、变压器、断路器、接地开关、电缆等电气设备的安装和接线工作。
二、技术要点1. 发电机安装(1) 安装前要进行检查，检查发电机各部分是否正常，包括定子绕组、转子绕组、空气通道、轴承等。
(2) 安装要确保整个发电机的位置和水平度，应先安装好轴承座和听筒，并保证机组同心度良好。
(3) 安装绝缘垫板，配平铸铁箱座。
(4) 进行导线接头与端子接线。
(5) 确保安装完毕之后，电气设备能够正常运行。
2. 变压器安装(1) 安装前要检查变压器各部分是否正常，包括铁芯、绕组、机械强度等。
(2) 安装时要确保变压器在水平面内（向腰轴方向）要垂直。
(3) 安装油箱、油枕、过滤器等。
(4) 进行电缆连接与接线。
(5) 确保安装完毕后，变压器能够正常运行。
3. 断路器安装(1) 安装前要进行检查，包括接线柱、机构箱、电磁线圈等。
(2) 安装箱式减压器、台架、压力表、气压表等。
(3) 进行电缆连接与接线。
(4) 确保安装完毕后，断路器能够正常运行。
4. 接地开关安装(1) 安装前要进行检查，包括接地开关机构、接地开关刀片、接地绝缘子等。
(2) 安装开合机构、铸铁箱座、压板、铜垫等。
(3) 进行电缆连接与接线。
(4) 确保安装完毕后，接地开关能够正常运行。
5. 电缆敷设(1) 安全检查，确定敷设线路。
(2) 进行地质勘探，确定土质情况。
浅谈变电站二次设备等电位接地网的布设方案
浅谈变电站二次设备等电位接地网的布设方案摘要：针对当电力系统发生接地故障或遭遇雷击时，大电流会在主接地网内产生电压差，该电压差将对二次电缆产生干扰并影响二次设备的正常运行，布设二次设备等电位接地网能有效预防主接地网的不平衡电压引入到二次系统当中，进而引起二次设备损坏及误动情况的发生。
本文详细介绍了发电厂和变电站二次设备等电位接地网各组成部分的具体布设方法。
关键词：变电站；二次设备；等电位接地；地网敷设为了保证设备和人身的安全，必须尽量减少短路故障时地网的电位升，这要求最大程度的降低接地电阻值。
然而，与此对立的一个矛盾是随着电网的扩大系统单相短路电流也随着增大。
再加上近年新建的水电站和变电站都建在山上或其他土壤电阻率较高的地区。
因而接地阻值很难降低到标准要求的数值。
即使降低到标准要求值，也无法确保短路故障时二次回路不受干扰。
1二次等电位接地网的总体布置发电厂和变电站等电位接地网布设的位置应包括:中控室、继电保护室、机旁屏(含继电保护屏、自动控制屏、励磁屏、调速器电调屏、测量屏、故障录波屏等)、电流互感器(CT)和电压互感器(PT)端子箱、GIS汇控柜(开关站控制柜)。
其中，重点是继电保护所属屏柜，因其直接影响断路器出口操作回路。
等电位接地网采用截面积不小于100 mmz的专用铜排(缆)，按屏柜方向布置。
屏柜内等电位接地网专用铜排至屏柜下的专用铜排(缆)采用截面不小于50 m耐的铜排(缆)可靠连接。
二次等电位网独立组网，但又与主接地网一点相连。
等电位接地网布设完毕后，必须与主接地网有一点连接。
若不与主接地网相连，等电位接地网接地电阻不能满足设计要求;若与主接地网多点相连，当主接地网电位不平衡时，不平衡电压也会被引入到等电位接地网中，从而对二次设备产生干扰。
2等电位接地网各部分的布设方式2.1二次屏柜内的接地方式二次屏柜内均应装设2根截面不小于100 mm2的接地铜排。
一根为主接地网铜排。
它直接与柜体焊接在一起，与电站主接地网相连。
电气二次设备(包括继电保护、自动装置)
水电站机电运行技术问答电气二次设备〔包括继电保护、自动装置〕1、水电站的那些电气设备属于二次设备？答：凡与电网或输电线直接连接，且通过大电流、高电压的发、变电设备和厂用电设备，称为电气一次设备，如水轮发电机，电力变压器，断路器和隔离开关等。
凡为水电站的电气一次设备、水力机械和水工机械设备的正常运行而设置监视、控制、保护、信号等电气设备，称为电气二次设备，如各种电气仪表、控制开关、信号器具、继电器与其他自动装置等。
连接电气二次设备的电路称为二次回路。
2、水电站有那几种根本控制回路和信号回路？答：常用的有：〔1〕电动机的正、反转控制回路〔2〕多地点控制回路〔3〕连锁控制与先后顺序控制回路〔4〕行程控制回路〔5〕时间控制3、红、绿灯和直流电源监视灯为什么都要串联一个电阻？阻值多大？更换电阻时应注意些什么？答：目的是为了防止灯座处短路造成断路器误动。
直流电源监视灯串一个电阻的目的是为了防止灯丝或灯座处短接造成直流短路。
所串电阻的瓦数和欧姆数是：直流电压为220V的串2.5KΩ、25W的电阻；110V 的串1KΩ，25W电阻；48—60V的串0.2KΩ、8W的电阻。
更换电阻时应使用原规格的电阻。
如果没有原规格的电阻而换成其他规格电阻时，应作以下测量：将灯座短路后测量跳合闸线圈两端的电压降不应大于额定电压的10%。
4、什么叫主保护、后备保护和辅助保护？答：主保护指满足系统稳定与设备平安要求，有选择地切除被保护设备和全线路故障的保护。
例如发电机差动保护，线路高频保护等。
后备保护指主保护或断路器拒动时，用以切除故障的保护。
后备保护又分为远后备保护和近后备保护两种方式，远后备保护为主保护或断路器拒动时，由相邻电力设备或线路的保护实现后备。
近后备保护是指当本元件的主保护拒动作时，由本元件的同一安装处的另一套保护实现后备作用；当断路器拒动作时，由断路器失灵保护实现后备。
辅助保护是为了补充主保护和后备保护的缺乏而增设的简单保护。
水电站电气二次设备技术改造分析
电站的安 全和 发电效益 。 电气的二次 设备一 般用于一次 系统 的测量、 信 ４ ． ４ Ｘ ￣ Ｊ ＂ 设备进 行复查配线 号、 控制、 保护 以及 自动和 远程 控制 ， 并且要对一 次设备 进行调 控 、 监 在 电缆 敷设完后应该 开展 配线工作 ， 主要包括开 电缆 。 做电缆屏蔽 视、 保护 ， 确保 水 电站一 次设 备和二 次设 备的 安全可 靠和 经济合 理运 地 线、 做 电缆 头、 对 线、 上端子、 号头 编写等。 配线 时应该 注意各类 电缆 和插 头的连接 ， 芯线 的预留长 度都 应该符 合技术规范要求 。 ４ ． ５ 要进行对设备的试验 随 着 我国科 学技术 的快速 发 展， 对 水 电站 自动化 的要求也越 来越 直 接考 核电气 二次设 备综合性 能的 关键环 节便是试 验 进行设 备 第一 ， 在实验前 应该 充分做 好准 备工作 ， 高。 目前， 许 多水 电站采 取无人值 班或 少人值班 的原则 ， 采用计算 机 全 试验 应该注 意以下几个方面 ： 程 监控 的方式 ， 直接 在远方 调度中心控制 ， 真正实现 了远方控 制。 因为 包括试 验原 理分析、 试验 记录表格 、 试验仪 器和仪 表、 对试验 人 员的职 确保试 验人 员熟悉安 全措施 和试验 大纲等 ； 第二 ， 在试 验开始 计算 机监 控可 以保证 不同运行方 式的实 时闭环控制 以及必 要情况下使 责分工、
４ ． ３ 关于 电缆 的敷设与连接
电缆敷 设的 前期 工作 包括查 看通 道 ， 搭 设通 道 ， 对 电缆 超长 的部 分 进行穿铁丝 、 切 割和处理管 口， 根据 电缆的敷设 图纸来 确定电缆的敷 设路径 ， 并制作 敷设表 ， 明确表明每根电缆在 电缆架 断面的层数和 左右
探究水电站二次设备安装、调试
探究水 电站二次设备安装、 调试
邓娇 陶勇 １ ． 华 电集团云南分公司绿水河电厂 ２ ． 国电南瑞科技股份有限公司
【 摘要 】水电机组运行参数调节、 控制 与监控得以实现的主要途径为 电气二次设备， 则电厂高效发电、 安 全生产及供电等因素将直接取 决于 电气 二次设备运转情况。总而言之 ， 电厂发电安 全度很 大程度上取 决于电气二
次 设 备调 节质量 与安 装 质 量。电气设 备 调试 与安 装 以二 次 电缆 管道预 埋 、 二
配线过 程 中比较 普遍 ， 因焊 渣或焊 点光滑 度不 够而造成 芯线短 路或 虚 地， 所以， 配线质量 直接取 决于核查 工作 完成情况 ， 尤其是 电压回路及 电流回路 的配线原理及 地线接地可靠度的核查。 （ 三） 调试
若 接线 错误 ， 其 势必 会导致 实验 设备 受损 。 若 消防 设备及安 全设施 等
设置不合理 ， 其势必会导 致电缆 、 配线或试 验设备 损坏等安全事 故。 所 以， 二次 设备调试 阶段， 应该针对任 何一项工作制定相应的 事故防患措 施， 且派专人对相关事故 防患 措施做定期监 督检查 ， 以此确保二次 设备 何层何处， 若 电缆敷设 路径改 向， 应该组织极富经验 的技术人 员对 电缆 调试人 员人生安全及设备安 全。 敷设 通道做全面检 查， 以排 除通道 内存在 的电缆损害 因素 ， 并全方位 查 五、 总结 看 电缆敷 设具体 位置及可能 出现 的故 障 ， 以此 提高 电缆 敷设 过程 中对 电气二次 设备安 装及调 试工作 的系统性及 复杂性 均较 高 ， 且应该 突发 故障的应对 能力。 此 外， 技术人 员应该以电缆 敷设走 向图为参考 依 加 强电气 二次设备 盘柜 基础安 装 、 电缆连 接、 电缆敷 设 、 管 道预 埋、 电 据， 标识清楚 电缆井 、 电缆架 及电缆 沟等的断面 ， 标 识内容以电缆井、 电 气 二次安装 质量调 试控 制 ， 且将 电气二次 设备 安装与 调试 工作 质量控 缆 架及 电缆 沟等走 向为主， 且布 置电缆应 坚持 “ 控 制 电缆 在下、 动力 电 制提 升至一定 的高度， 并制度化各施 工步骤 及安全措施 。 随 着技术 的发 缆 在上”原则 。 展， 笔者认 为强化电气二次设备施 工人员技 术交流至关 重要 ， 并明确 各
浅谈水电站电气二次设备安装及调试
浅谈水电站电气二次设备安装及调试摘要：在发电机组运行过程中，其运行参数的控制、调节与监控，必须经过电气二次设备来实现。
电气二次设备的运转情况直接影响电厂的安全生产、高效发电和供电等因素。
由此可见，对电气二次安装及调试进行探析就显得尤为重要，以下笔者就基于此提出一些自己的看法和见解，仅供大家参考，望大家批评指导。
关键词：电气设备二次安装调试1、电气二次设备的基础预埋及管道预埋电气二次设备的基础预埋有：盘柜、电缆架和动力箱控制箱等基础预埋。
管线预埋必须在混凝土浇筑前将各种控制电缆、动力电缆的管道固定安装好，这样在混凝土成型后就不会出现敷设电缆外露，起到走捷径和保护电缆的作用。
因此，应做好以下几点：一是基础和管线的预埋主要是位置精准。
与一次设备没有严格的位置要求时，预埋位置的偏差最大到厘米，而如果有预置梁，则偏差可以低至预置梁的一半宽度。
二是有利于拆模后的寻找。
比如，位于楼板之下的基础板，应在模板上的基础板位置设置标识（刷红油漆）并以仓号的混凝土质量不受影响为原则。
三是基础一定要接地。
插筋一定要焊接在钢筋上，基础锚钩也要和钢筋网焊牢，以免被振捣器震掉。
若预埋件需要长时间放置在潮湿的环境中时，应注意其防蚀保护工作。
在预埋电缆管时，在保持精准、整齐的同时，还要将管口打磨，并注意不能伤害电缆，对接应焊接和套丝，接头应严格防控漏浆，确保接头严密，且在管口加盖盖子，避免异物堵塞管子，对于过沉浆还应做一些必要的防挤压措施，出墙的管口长度必须达到要求，若过长则应架设中间盒进行转接。
2、电缆架的安装及电缆的敷设与连接2.1 电缆架的安装电缆架安装程序一般是：基础查找并清理→测量放点→立柱安装盒接地→安装支臂→安装托架托盘→铺设防火板等。
有遗漏基础的应打膨胀螺栓以固定钢板，并进行焊接以固定立柱。
安装误差要有规可查，先一道安装程序若出现尺寸的误差，就会导致下一道程序的安装困难，对不适合的地方应及时修改，防腐层的脱落要及时补救，且托架的拐弯处应呈弧形，既不可以是直角，且托架内不应有毛刺和尖角的存在，与固定托盘连接的螺栓的圆滑段必须在托盘内测。
水电站电气二次设备技改浅述
水电站电气二次设备技改浅述在水电站电气设备安装过程中，一般将其电气安装工程分为电气一次设备安装阶段与电气二次设备安装阶段。
其中水电站电气二次设备，发挥着对水电站机组运参数的控制、调节及监控功能。
电气二次设备安装后运行状况，直接关系着水电站运行的安全性及可靠性，影响着水电站发电效益。
为此，在进行水电站电气二次设备安装及技术改造时，应给予充分重视。
水电站电气二次设备安装及调试的主要内容包括电缆铺设及安裝，二次电缆管道预埋、二次设备调试、机组辅助控制设备安装及调试等。
水电站电气二次设备安装，属于整个水电站电气系统的重要部分。
在水电站中，电气二次设备，其主要作用是用于对一次设备进行远程控制，通过测量获取其信号，并采取控制及保护措施，实现一次设备的调控、监视及保护，保障水电站一次设备及二次设备运行的综合效益。
一、水电站电气二次设备配置现状随着社会经济的不断发展，科学技术日益发达，水电站建设的自动化水平越来越高。
当前，在水电站建设中，多采取少人值班或无人值班形式，在水电站监测及控制等方面多采取计算机技术进行全程监控，由远方调度中心进行控制，实现了水电站远程控制。
应用计算机进行监控，可以实现不同运行方式下的实时闭环控制，在紧急情况下，可以实施手动控制。
水电站电气二次设备监控系统，多采取以太网分层系统，一般分为主控级与现地单元控制级，为保护网络稳定性，网络介质多选择光纤。
电气二次设备主控级配置主要包括一台主机及操作员工作站，通过主控级实现对水电站全厂的集中监视及控制；为避免对水电站运行的安全性及可靠性产生干扰，多专门设置工程师工作站；服务器发出指令，通过路由器，实现电力调度工作。
通过光纤将集控中心与计算机监控系统进行连接，并设置有网络交换机。
二、水电站电气二次设备技术改造的主要要求为实现水电站电气二次设备对水电站整体状况的监控及调节，需要保证其对整个水电站设备信息的采集及处理能够满足及时性与准确性的技术要求。
为提高水电站自动化水平，保障水电站安全运行，则必须实现水电站电气二次设备的实时监控功能。
水电站电气二次设备技术改造分析
水电站电气二次设备技术改造分析目前，我国的经济在迅猛发展，社会在不断进步，水电站二次设备的运行质量决定了电气设备系统的运行质量，最终通过能源转化率决定水电站发展所能带来的经济效益，随着水电站规模的不断扩大，此影响越来越明显，因此要提升二次设备运行的相关技术，保障高效运行。
标签：水电站;二次设备;技术改造引言水电站电气二次设备的技术改造与设备调试的效果直接决定着供电质量，在领域电力需求日益增长的新时代，加大电气二次设备的技术改造力度，对于推动水电行业稳定发展和为人们提供高质量的电力能源有着不可忽视的重要作用。
通常情况下，水电站电气二次设备采用了设备系统检测、信号、远程控制和自动控制等先进的技术，针对水电站电气一次设备实施相关的保护、调控和监控，切实保障水电站电气一次、二次设备运行的安全性与稳定性。
加大水电站电气二次设备技术改造力度，有利于不断提升水电站电力系统的运营水平，改善相关工作人员的工作环境，提升水电站电气设备的运行管理水平，并以此来推动电力行业的改革与发展。
1水电站电气二次设备分析水电站电气设备包括一次设备与二次设备，其中，一次设备作为维持水电站正常运行的主体，负责电能生产、分配以及传输。
而二次设备则主要是对一次设备运行状态进行监控与调节，组成更加复杂，比如控制与信号元件、仪表、信号电源回路、继电保护装置、控制电缆以及连接导线等，相互之间联系密切，对安装作业要求十分严格，任何一个环节出现问题均会对设备最终运行效果造成影响。
为了实现对电能生产到传输整个过程的有效监控，必须要加强对二次设备的安装与调试管理，保证其可以充分发挥所具有的检测调节功能。
所有安装与调试作业的开展均需要严格按照专业流程进行，即先完成设备基础制作与安装，土建与二次混凝土验收合格后，对设备二次运输基础进行全面清扫，检查各项元件、线缆是否达标，按照规范完成各项安装作业。
调试时，如果存在异常，则需要进行二次回路接线;调试成功后，可进行防火处理与带电试运行，确定无问题后移交验收，完成所有安装调试工作。
水电站机组安装施工方案
一、工程概况本工程为某水电站机组安装工程，位于我国某地区。
水电站装机容量为XXX万千瓦，共安装XXX台水轮发电机组。
本工程主要包括水轮发电机组、主变压器、开关站等设备的安装施工。
二、施工组织1. 施工单位：XXX水电工程有限责任公司2. 施工人员：由具有丰富经验的水电安装队伍组成，确保施工质量。
3. 施工设备：主要包括吊车、钻机、切割机、焊接设备、测量仪器等。
三、施工流程1. 施工准备（1）施工图纸、技术规范、施工方案等资料准备齐全。
（2）施工场地平整，道路畅通，施工用水、用电满足需求。
（3）设备、材料、工具等进场，验收合格。
2. 施工安装（1）水轮发电机组安装1）安装前检查：检查机组基础、支架、设备等是否符合设计要求。
2）安装水轮机：将水轮机吊装至基础上，进行安装、调试。
3）安装发电机：将发电机吊装至基础上，进行安装、调试。
4）安装主变压器：将主变压器吊装至基础上，进行安装、调试。
5）安装开关站设备：包括断路器、隔离开关、电流互感器、电压互感器等设备的安装。
（2）电气一次设备安装1）安装母线：按照设计要求，安装母线及其附件。
2）安装电缆：按照设计要求，敷设电缆，并进行绝缘测试。
3）安装电流互感器、电压互感器：按照设计要求，安装电流互感器、电压互感器，并进行调试。
（3）电气二次设备安装1）安装保护装置：按照设计要求，安装保护装置，并进行调试。
2）安装控制装置：按照设计要求，安装控制装置，并进行调试。
3）安装通信装置：按照设计要求，安装通信装置，并进行调试。
四、施工质量控制1. 严格执行国家相关标准和规范，确保工程质量。
2. 施工过程中，加强现场管理，严格控制施工质量。
3. 对关键工序进行跟踪检验，确保施工质量符合设计要求。
4. 施工过程中，加强人员培训，提高施工人员的操作技能。
五、施工安全1. 严格执行国家安全生产法规，确保施工安全。
2. 施工现场设置安全警示标志，加强安全教育。
3. 施工过程中，加强施工现场安全管理，防止安全事故发生。
设备二次结构施工方案模板
