管道穿楼板、穿墙施工标准做法
管道穿墙、穿板封堵施工方案
桥架、风管及水管防火封堵施工方案目录1 工程概况 (1)2 施工安排 (1)2.1施工目标 (1)2.2施工流程 (1)3 施工工艺及主要技术要求 (2)3。
1水管穿墙穿板的封堵 (2)3。
2风管穿墙穿板的封堵 (3)3.3桥架穿墙穿板的封堵 (10)4 施工计划 (11)4。
1施工进度计划 (11)4.2资源准备计划 (11)5 保障措施 (13)5.1质量保障措施 (13)5.2成品保护措施 (13)5。
3安全施工措施 (13)6 编制依据 (15)1 工程概况本工程施工过程中，大量的风管、水管、桥架、母线等线路需要穿越墙体、楼板，由于消防防火分区的要求，为了防止和减少建筑火灾的危害，满足施工质量验收规范的要求,这些穿越部位需要进行密实性的防火封堵。
为保证工程质量，确保消防要求特制定本方案.2 施工安排2.1 施工目标所有封堵密实满足消防防火分区隔离的要求，配合工程达到“泰山杯"的质量目标.2.2 施工流程管道防火封堵：主管线的施工墙内板内套管留设套管的固定套管外侧的封堵填塞套管内侧的封堵填塞外表面的处理风管防火封堵：洞口留设风管安装套管固定安装套管内侧防火材料填塞端部封堵收口桥架防火封堵:洞口预留桥架安装盖板施工防火包安装防火钢板安装收口母线防火封堵：防火泥抹平面部收口处理3 施工工艺及主要技术要求3。
1 水管穿墙穿板的封堵3.1.1 水平方向套管封堵水平方向水管在安装的同时套装套管，套管的规格大于管道两个规格，管道安装完毕后将套管固定完善，水平度、长度、位置要求满足规范要求，水平方向与管道同心，长度须满足安装完毕后两侧端部与墙面完成面齐平.套管固定完毕后首先进行套管与墙面之间的孔洞的修补,将套管与墙面间空隙密实填塞并抹平.套管内侧使用防火岩棉密实填塞至端部与套管边沿平齐。
套管内外侧封堵完毕后待墙面粉刷完毕或墙面吸声墙体施工完毕后使用阻火圈在套管两侧封堵。
如图3.1。
1—1所示。
管道穿墙、穿板封堵施工方案
桥架、风管及水管防火封堵施工方案目录１工程概况 (1)２施工安排1ﻩ2.１施工目标1ﻩ2。
2施工流程 (1)３施工工艺及主要技术要求 (2)3.1水管穿墙穿板的封堵2ﻩ3.2风管穿墙穿板的封堵3ﻩ3.3桥架穿墙穿板的封堵.............................................................................................................. 1０4 施工计划11ﻩ4。
1施工进度计划 ........................................................................................................................ 1１4.2资源准备计划.......................................................................................................................... １15 保障措施13ﻩ5。
１质量保障措施1ﻩ３5.2成品保护措施ﻩ１3５.3安全施工措施 (13)6 编制依据 (15)1 工程概况本工程施工过程中,大量的风管、水管、桥架、母线等线路需要穿越墙体、楼板,由于消防防火分区的要求,为了防止和减少建筑火灾的危害，满足施工质量验收规范的要求，这些穿越部位需要进行密实性的防火封堵.为保证工程质量,确保消防要求特制定本方案。
2 施工安排2.1 施工目标所有封堵密实满足消防防火分区隔离的要求,配合工程达到“泰山杯”的质量目标。
２。
２施工流程管道防火封堵:主管线的施工墙内板内套管留设套管外侧的封堵填塞套管内侧的封堵填塞外表面的处理风管防火封堵:洞口留设风管安装套管固定安装套管内侧防火材料填塞端部封堵收口桥架防火封堵：洞口预留盖板施工接地完善防火包安装防火泥抹平防火钢板安装收口母线防火封堵:防火泥抹平面部收口处理３施工工艺及主要技术要求3.1 水管穿墙穿板的封堵3.1.1 水平方向套管封堵水平方向水管在安装的同时套装套管,套管的规格大于管道两个规格,管道安装完毕后将套管固定完善,水平度、长度、位置要求满足规范要求,水平方向与管道同心，长度须满足安装完毕后两侧端部与墙面完成面齐平。
管道穿墙、穿板封堵施工方案
桥架、风管及水管防火封堵施工方案目录1 工程概况 (1)2 施工安排 (1)2.1施工目标 (1)2。
2施工流程 (1)3 施工工艺及主要技术要求 (2)3.1水管穿墙穿板的封堵 (2)3.2风管穿墙穿板的封堵 (3)3。
3桥架穿墙穿板的封堵 (10)4 施工计划 (11)4.1施工进度计划 (11)4.2资源准备计划 (11)5 保障措施 (13)5。
1质量保障措施 (13)5。
2成品保护措施 (13)5.3安全施工措施 (13)6 编制依据 (15)1 工程概况本工程施工过程中，大量的风管、水管、桥架、母线等线路需要穿越墙体、楼板，由于消防防火分区的要求，为了防止和减少建筑火灾的危害，满足施工质量验收规范的要求，这些穿越部位需要进行密实性的防火封堵.为保证工程质量，确保消防要求特制定本方案。
2 施工安排2.1 施工目标所有封堵密实满足消防防火分区隔离的要求,配合工程达到“泰山杯”的质量目标。
2.2 施工流程管道防火封堵:主管线的施工墙内板内套管留设套管的固定套管外侧的封堵填塞套管内侧的封堵填塞外表面的处理风管防火封堵：洞口留设风管安装套管固定安装套管内侧防火材料填塞端部封堵收口桥架防火封堵：洞口预留桥架安装盖板施工防火包安装防火钢板安装收口母线防火封堵:防火泥抹平面部收口处理3 施工工艺及主要技术要求3。
1 水管穿墙穿板的封堵3。
1。
1 水平方向套管封堵水平方向水管在安装的同时套装套管，套管的规格大于管道两个规格，管道安装完毕后将套管固定完善，水平度、长度、位置要求满足规范要求,水平方向与管道同心,长度须满足安装完毕后两侧端部与墙面完成面齐平.套管固定完毕后首先进行套管与墙面之间的孔洞的修补，将套管与墙面间空隙密实填塞并抹平。
套管内侧使用防火岩棉密实填塞至端部与套管边沿平齐。
套管内外侧封堵完毕后待墙面粉刷完毕或墙面吸声墙体施工完毕后使用阻火圈在套管两侧封堵。
如图3.1.1—1所示。
阻火圈岩棉管道图3.1。

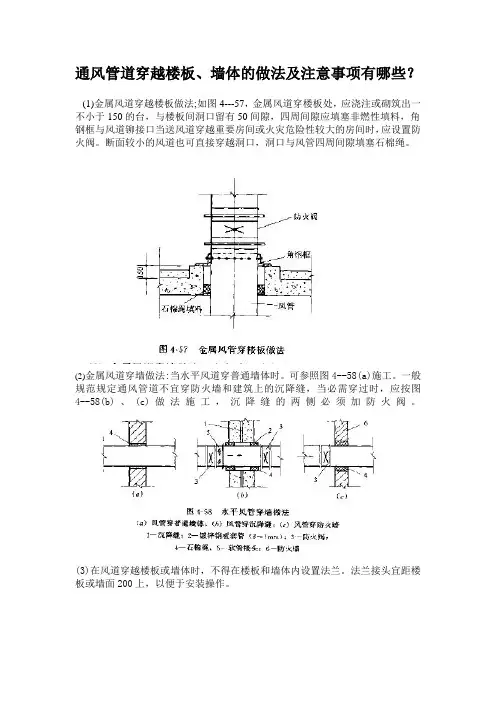

通风管道穿越楼板、墙体的做法
通风管道穿越楼板、墙体的做法及注意事项有哪些？
(1)金属风道穿越楼板做法;如图4---57，金属风道穿楼板处，应浇注或砌筑出一不小于150的台，与楼板间洞口留有50间隙，四周间隙应填塞非燃性填料，角钢框与风道铆接口当送风道穿越重要房间或火灾危险性较大的房间时，应设置防火阀。
断面较小的风道也可直接穿越洞口，洞口与风管四周间隙填塞石棉绳。
(2)金属风道穿墙做法:当水平风道穿普通墙体时。
可参照图4--58(a)施工。
一般规范规定通风管道不宜穿防火墙和建筑上的沉降缝，当必需穿过时，应按图4--58(b)、(c)做法施工，沉降缝的两侧必须加防火阀。
(3)在风道穿越楼板或墙体时，不得在楼板和墙体内设置法兰。
法兰接头宜距楼板或墙面200上，以便于安装操作。
管道穿墙穿板封堵施工方案
管道穿墙穿板封堵施工方案桥架、风管及水管防火封堵施工方案目录1 工程概况.................................. 错误!未定义书签。
2 施工安排.................................. 错误!未定义书签。
2.1施工目标 (1)2.2施工流程 (1)3 施工工艺及主要技术要求 (2)3.1水管穿墙穿板的封堵 (2)3.2风管穿墙穿板的封堵 (3)3.3桥架穿墙穿板的封堵 (10)4 施工计划 (11)4.1施工进度计划 (11)4.2资源准备计划 (11)5 保障措施 (13)5.1质量保障措施 (13)5.2成品保护措施 (13)5.3安全施工措施 (13)6 编制依据 (15)1 工程概况本工程施工过程中，大量的风管、水管、桥架、母线等线路需要穿越墙体、楼板，由于消防防火分区的要求，为了防止和减少建筑火灾的危害，满足施工质量验收规范的要求，这些穿越部位需要进行密实性的防火封堵。
为保证工程质量，确保消防要求特制定本方案。
2 施工安排2.1 施工目标所有封堵密实满足消防防火分区隔离的要求，配合工程达到“泰山杯”的质量目标。
2.2 施工流程管道防火封堵：主管线的施工墙内板内套管留设套管的固定套管外侧的封堵填塞套管内侧的封堵填塞外表面的处理风管防火封堵：洞口留设风管安装套管固定安装套管内侧防火材料填塞端部封堵收口桥架防火封堵：洞口预留桥架安装线缆敷设盖板施工接地完善防火包安装防火泥抹平防火钢板安装收口母线防火封堵：洞口预留母线安装防火包封堵防火泥抹平面部收口处理3 施工工艺及主要技术要求3.1 水管穿墙穿板的封堵3.1.1 水平方向套管封堵水平方向水管在安装的同时套装套管，套管的规格大于管道两个规格，管道安装完毕后将套管固定完善，水平度、长度、位置要求满足规范要求，水平方向与管道同心，长度须满足安装完毕后两侧端部与墙面完成面齐平。
套管固定完毕后首先进行套管与墙面之间的孔洞的修补，将套管与墙面间空隙密实填塞并抹平。

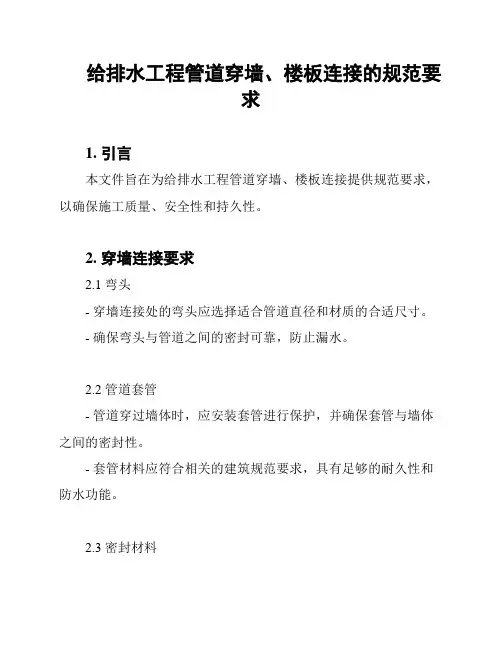

给排水工程管道穿墙、楼板连接的规范要求
给排水工程管道穿墙、楼板连接的规范要求1. 引言本文件旨在为给排水工程管道穿墙、楼板连接提供规范要求，以确保施工质量、安全性和持久性。
2. 穿墙连接要求2.1 弯头- 穿墙连接处的弯头应选择适合管道直径和材质的合适尺寸。
- 确保弯头与管道之间的密封可靠，防止漏水。
2.2 管道套管- 管道穿过墙体时，应安装套管进行保护，并确保套管与墙体之间的密封性。
- 套管材料应符合相关的建筑规范要求，具有足够的耐久性和防水功能。
2.3 密封材料- 穿墙连接处应使用合适的密封材料，如橡胶垫、硅胶等，确保密封性能可靠。
- 密封材料应耐久性好，能够承受压力和温度的变化。
3. 楼板连接要求3.1 排水管道连接- 楼板上的排水管道连接应牢固可靠，确保排水畅通。
- 排水管道连接处应采用可靠的密封材料，如橡胶垫、密封胶等，以防止漏水和异味。
3.2 高层楼板连接- 高层楼板上的给水管道连接必须牢固，以确保供水稳定。
- 给水管道连接处应采用合适的管件和密封材料，确保连接牢固，并且无渗漏。
4. 施工质量控制4.1 施工过程监管- 施工过程中应有专人监管穿墙、楼板连接的施工质量。
- 对每一处连接进行必要的检查和验收，确保连接质量符合规范要求。
4.2 施工记录和报告- 每一处穿墙、楼板连接的施工情况应有详细的记录和报告。
- 记录和报告中应包括施工时间、施工人员、使用材料等信息，便于后期检查和维护。
5. 安全注意事项5.1 施工安全- 施工人员在进行穿墙、楼板连接施工时，应遵守相关的安全操作规程，确保施工过程安全无事故发生。
- 施工现场应设置警示标志，提醒他人注意施工区域的安全。
5.2 使用安全- 完成给排水管道穿墙、楼板连接后，应进行必要的水压和漏水测试，确保连接质量和安全性。
- 确保用户使用过程中无漏水现象，并提供必要的维护和使用说明。
6. 结论通过遵守本文档中的规范要求，可确保给排水工程管道穿墙、楼板连接的施工质量、安全性和持久性。
管道穿墙穿楼板施工工艺标准
管道穿墙穿楼板施工工艺标准火电工程工艺标准版本№.1Q/GHG-104-01.26-200专业热机标准号2工艺标准名称工艺质量目标序号工艺步骤套 1.1确定 1.管道穿墙、穿楼板施工工艺标准套管工艺美观，管道膨胀自如施工工艺标准安装套管的管道直径一般不大于300mm，300mm以上图示说明1管套管管道的套管由土建制作（根据甲方要求）配尺寸 2. 套管长度以伸出地面、墙面30mm为准制 3. 套管厚度为3～4mm4.套管直径以管道保温后的直径加100mm为准 ( 如图1)1.2套管 5. 无保温层加40mm下料 6. 无法单独安装套管的成排管道（ 2 根以上）的套管制作成矩形 ( 如图 2)尽量使用砂轮切割机下料，使用割炬切割后，应将氧化铁打磨干净，切口打磨平整2套管预埋1.根据设计院施工图纸绘制出墙面、楼板、屋面的孔洞位置详图，并经审核确定套管2.1 2. 及时跟踪土建施工进度、注意预埋套管位置3.凡有膨胀要求的管道在穿墙面、楼板、屋面时要按要求加装套管1.标高偏差应小于 10mm2.2套管预埋 2.墙面上的套管固定后使用砖头填充套管与砖墙之间的空隙3.穿楼板套管在套管上点焊卡块或钢筋，使套管支撑在楼板上，以防止滑落4.穿出屋面的管道应在管道端头加装防雨罩5.套管预埋当天必须通知土建进行浇灌1.核实套管的位置及规格是否与设计相符穿墙管道 2. 穿管时应十分小心，避免碰撞预埋套管3安装 3. 管道固定后与套管中心的同心度偏差应小于5mm4.设计有柔性填料的套管应填装柔性填料4穿墙管保 1. 穿墙管保温后保温层外壁与套管内壁之间的间隙温应均匀2.保温后应将套管内的杂物清理干净。
给排水工程管道穿墙、楼板安装的技巧要求
给排水工程管道穿墙、楼板安装的技巧要求引言本文档旨在介绍给排水工程中，管道穿墙和楼板安装的技巧要求。
正确的技巧和方法可以确保管道安装的质量和效率，同时减少施工中的问题和风险。
管道穿墙技巧要求管道穿墙需要严格遵守以下技巧要求：1. 预先确定穿孔位置：在进行穿墙前，需要仔细计划管道的位置并准确确定穿孔位置。
确保穿孔位置符合设计要求，同时避免穿越梁、柱等承重元素。
2. 合理选择管材和管径：根据实际情况，合理选择适用的管材和管径。
对于穿越墙体的管道，应优先选择柔性管材，如软聚氯乙烯（PVC）管或橡胶管，以便于穿越墙体。
3. 保持管道斜切：在进行穿墙施工时，应将管道斜切，以减小穿孔孔洞的尺寸，并确保管道与墙体紧密贴合。
斜切的角度应根据管道材料而定，一般为45度。
4. 使用适当的工具和设备：选择适当的工具和设备进行穿墙施工，以确保施工的准确性和安全性。
常用的穿墙工具包括电锤、石膏板锯等。
5. 防水处理：在穿墙后，需要对穿孔部位进行防水处理，以防止漏水。
可以使用防水胶或密封材料封闭穿孔部位，确保水管与墙体之间的连接牢固。
楼板安装技巧要求楼板安装需要注意以下技巧要求：1. 楼板布设计划：在进行楼板安装前，应制定详细的楼板布设计划。
根据设计要求和施工图纸，确定楼板的位置、尺寸和连接方式等。
2. 楼板材料选择：根据楼板的用途和承重要求，选择适当的楼板材料。
常见的楼板材料有钢筋混凝土楼板、钢板楼板、预制板等。
确保所选材料符合相关标准和规范要求。
3. 楼板安装顺序：按照楼板安装计划，合理确定楼板的安装顺序。
一般情况下，先安装主梁和次梁，再安装楼板。
在安装楼板时，要确保楼板与梁之间的连接紧固可靠。
4. 控制楼板厚度：在楼板安装过程中，要严格控制楼板的厚度，确保楼板厚度的一致性。
可以使用厚度规进行测量和调整，确保楼板的水平度和平整度。
5. 注意楼板防火和防水处理：根据要求，对楼板进行必要的防火和防水处理。
可以采用防火涂料、防水涂料等材料，确保楼板的安全性和耐久性。
1-管道穿楼板、穿墙施工标准做法
1 管道穿楼板、穿墙施工标准做法1.1 管道穿楼板1.1.1工艺原理管道穿越楼板时利用阻燃密实材料和防水油膏封堵套管与管道之间的空隙，以保护管道并增强管道穿楼板处的密封防水性能。
1.1.2工艺流程1套管预留洞做法（适用于无水部位）2套管预埋做法（适用于有水或无水部位）1.1.3施工要点1 套管制作：按管道规格及所穿楼板的厚度切割套管，套管比立管大1～2个管号, 套管与管道之间的间隙20～30mm为宜，套管高出无水楼面装饰面层20mm,高出有水楼面装饰面层应为50mm，有水楼面的钢套管应采用防水套管。
2 洞口预留、套管预埋：预留洞口时，洞口宜为圆形，洞口直径比套管大50mm～100mm；采用吊通线的方式确定预埋套管位置。
3 管道安装：调整管道与套管的同心度，立管垂直度偏差控制在2mm/m且5米以上垂直度偏差≤8mm。
4 套管封堵：套管外封堵采用与楼板同强度等级微膨胀细石混凝土分两次封堵并试水检验；套管与管道之间的缝隙用石棉水泥封堵严密，并在上下口各留20mm深的凹槽，在上下口凹槽内嵌填密封胶密封，密封胶要求与套管端面平齐，胶缝要求均匀。
5 套管与管道之间的空隙应均匀，高出楼地面的高度应一致，板面上外露套管刷黑色或灰色油漆。
6 创优工程的楼板下套管底部安装装饰圈。
7 当管道为PVC 管，并且设计有阻火圈时，底部应加阻火圈。
1.1.4做法详图：密封胶套管石棉水泥穿楼板管道20装饰面层楼板厚度h无水楼板装饰圈密封胶钢套管石棉水泥穿楼板管道50楼板厚度h有水楼板装饰圈装饰面层图 1.1-1管道穿无水楼板示意图 图 1.1-2管道穿有水楼板示意图1.1.5 效果图：图1.1-3 管道穿楼板根部处理效果图1.2管道穿屋面1.2.1工艺原理管道穿越屋面时利用阻燃密实材料和防水油膏封堵预留的防水套管与管道之间的空隙，以保护管道并增强管道穿屋面处的密封防水性能。
1.2.2工艺流程1.2.3施工要点1 刚性防水套管制作参见02S404-JS10-1防水套管。
17 绝热管道穿楼板、穿墙施工标准做法
17 绝热管道穿楼板、穿墙施工标准做法1 绝热管道穿楼板1.1 工艺原理绝热管道穿越楼板时利用不燃绝热材料封堵套管与管道之间的空隙，以保护管道及绝热层、便于管道检修并增强管道穿楼板处的密封防水性能。
1.2 工艺流程1.2.1套管预留洞做法（适用于无水部位）1.2.2套管预埋做法（适用于有水或无水部位）1.3施工要点1.3.1套管制作：按管道规格及所穿楼板的厚度切割套管，套管与管道绝热层之间的间隙20mm～30mm为宜，套管高出无水楼面装饰面层20mm,高出有水楼面装饰面层应为50mm，有水楼面的钢套管应采用防水套管。
1.3.2 洞口预留、套管预埋：预留洞口时，洞口宜为圆形，洞口直径比套管大50mm～100mm；采用吊通线的方式确定预埋套管位置。
1.3.3管道安装：将已进行绝热处理的管道穿过套管，调整管道与套管的同心度，立管垂直度偏差控制在2mm/m且5米以上垂直度偏差≤8mm。
1.3.4 套管封堵：套管外封堵采用比楼板混凝土标号高一级微膨胀细石混凝土分两次封堵并试水检验；套管与管道绝热层之间的缝隙用不燃绝热材料封堵严密，并在上下口各留20mm深的凹槽，在上口凹槽内嵌填密封胶密封，密封胶要求与套管端面平齐，胶缝要求均匀。
在下口凹槽内嵌填麻丝水泥。
1.3.5套管与管道之间的空隙应均匀，高出楼地面的高度应一致，板面上外露套管刷黑色或灰色油漆。
1.3.6创优工程的楼板下套管底部安装装饰圈。
管道穿无水楼板示意图图 17-1 绝热管道穿无水楼板示意图图 17-2 绝热管道穿有水楼板示意图图 17-3 绝热管道穿楼板实例图2 绝热管道穿屋面2.1工艺原理绝热管道越屋面时利用不燃绝热材料和防水油膏封堵套管与管道之间的空隙，以保护管道及绝热层、便于管道检修并增强管道穿屋面处的密封防水性能。
2.2工艺流程套管制作套管预埋套管清理管道安装套管封堵保护墩2.3施工要点2.3.1刚性防水套管制作参见02S404-JS10-1防水套管。
管道穿楼板、穿墙施工标准做法
1 管道穿楼板、穿墙施工标准做法1.1 管道穿楼板1.1.1工艺原理管道穿越楼板时利用阻燃密实材料和防水油膏封堵套管与管道之间的空隙，以保护管道并增强管道穿楼板处的密封防水性能。
1.1.2工艺流程1套管预留洞做法（适用于无水部位）2套管预埋做法（适用于有水或无水部位）1.1.3施工要点1 套管制作：按管道规格及所穿楼板的厚度切割套管，套管比立管大1～2个管号, 套管与管道之间的间隙20～30mm为宜，套管高出无水楼面装饰面层20mm,高出有水楼面装饰面层应为50mm（如厨房、卫生间），有水楼面的钢套管应采用防水套管。
2 洞口预留、套管预埋：预留洞口时，洞口宜为圆形，洞口直径比套管大50mm～100mm；采用吊通线的方式确定预埋套管位置。
3 管道安装：调整管道与套管的同心度，立管垂直度偏差控制在2mm/m且5米以上垂直度偏差≤8mm。
4 套管封堵：套管外封堵采用与楼板同强度等级微膨胀细石混凝土分两次封堵并试水检验；套管与管道之间的缝隙用石棉水泥封堵严密，并在上下口各留20mm深的凹槽，在上下口凹槽内嵌填密封胶密封，密封胶要求与套管端面平齐，胶缝要求均匀。
5 套管与管道之间的空隙应均匀，高出楼地面的高度应一致，板面上外露套管刷黑色或灰色油漆。
6 创优工程的楼板下套管底部安装装饰圈。
7 当管道为PVC管，并且设计有阻火圈时，底部应加阻火圈。
1.1.4做法详图：密封胶套管石棉水泥穿楼板管道20装饰面层楼板厚度h无水楼板装饰圈密封胶钢套管石棉水泥穿楼板管道50楼板厚度h有水楼板装饰圈装饰面层图 1.1-1管道穿无水楼板示意图 图 1.1-2管道穿有水楼板示意图1.1.5 效果图：图1.1-3 管道穿楼板根部处理效果图1.2管道穿屋面1.2.1工艺原理管道穿越屋面时利用阻燃密实材料和防水油膏封堵预留的防水套管与管道之间的空隙，以保护管道并增强管道穿屋面处的密封防水性能。
1.2.2工艺流程套管制作→套管预埋→套管清理→管道安装→套管封堵 →保护墩 1.2.3施工要点1 刚性防水套管制作参见02S404-JS10-1防水套管。
穿墙、穿楼板管道防水构造做法及节点详图
节点图：
出屋面管道根部防渗漏节点做法
3.8.3穿楼板管道防水做法
a、无套管穿楼板管道
做法说明：
穿厨房、阳台楼板的管道无须设置套管，结构施工时在楼板上准确预留孔洞位置，应避免后期钻孔开洞。
为便于孔洞封堵，在结构施工时采用定型模板预留孔洞，做成上大下小形状，上部直径大于下部40mm为宜，在混凝土终凝后及时脱模。
对于小管径管道，其套管管径应比管道管径大两号；对于大管径管道，其套管管径应大于管道外径50mm。
穿墙套管其两端须与墙面平齐，套管预留时须按内高外低的原则设置坡度。
主体结构施工时预留套管两端要用胶布等密封好，避免浇筑混凝土时堵塞套管。
在安装管道前，先清除套管内的杂物，钢套管应清除铁锈，并在管壁刷防锈漆，等防锈漆干透之后安装管道。
构造做法：
1、止水套管预埋
止水环与套管必须满焊。
浇筑混凝土前将套管内表面清理干净并将孔口临时封闭。按要求定位并安装牢固。
2、套管清理
在安装管道/线缆前须先清除套管内的杂物、铁锈，并在管壁刷防锈漆，等防锈漆干透之后安装管道/线缆。
3、安装管道/线缆
管道接口不得设在套管内。
调整管道坡度及支吊架，固定好管道/线缆后方可进行管道/线缆与套管间隙的封堵。
浇筑楼板混凝土时，套管两端应胶布等密封，避免堵塞。
质量控制点：套管定位及固定；套管清理；套管与管道间沥青麻丝密实度；打密封膏；闭水试验；防水附加层及防水层。
节点图：
有套管穿楼板管道防水节点做法
3.8.4穿外墙管道防水做法
a、无外保温混凝土外墙
做法说明：
本做法适用于±0.00以上混凝土结构外墙。
给排水工程管道穿墙、楼板安装的标准要求
给排水工程管道穿墙、楼板安装的标准要
求
为了确保给排水工程的管道穿墙和楼板安装工作符合相关要求，以下是标准要求的概述。
1. 管道穿墙要求
- 所有管道穿墙的位置必须提前确定，并在设计文档中详细标明。
- 对于水平穿墙，管道应采用防水套管以确保穿墙部位的密封性。
- 对于垂直穿墙，管道必须采用防火套管以确保承受穿墙的火
灾要求。
- 穿墙部位必须采用密封材料填充以保证防水和防火性能。
2. 管道楼板安装要求
- 管道在楼板上的布置必须满足设计要求，并在施工前获得相
关部门的批准。
- 管道的垂直度和水平度必须符合国家和行业标准。
- 楼板上的管道必须固定牢固，不得存在松动或晃动现象。
- 管道与楼板的连接必须采用密封材料进行防水处理，以防止漏水。
3. 其他要求
- 所有给排水工程的管道安装必须符合国家相关法规和行业标准。
- 安装人员必须具备相关资质和经验，且具备安全意识和风险管理的能力。
- 在工程进行过程中，必须加强现场监督和质量检查，并及时处理发现的问题。
以上是给排水工程管道穿墙、楼板安装的标准要求的概述。
在实际施工中，应结合具体情况进行详细设计和操作，以确保工程的安全和质量。
管道穿墙、穿板封堵施工方案
桥架、风管及火管防火启堵之阳早格格创做动工规划目录1 工程表面12 动工安插12.1动工目标13 动工工艺及主要技能央供23.1火管脱墙脱板的启堵23.2风管脱墙脱板的启堵34 动工计划114.1动工进度计划114.2资材准备计划115包管步伐135.2兴品呵护步伐136体例依据151 工程表面原工程动工历程中，洪量的风管、火管、桥架、母线等线路需要脱越墙体、楼板，由于消防防火分区的央供，为了预防战缩小兴办火灾的妨害，谦足动工品量查支典型的央供，那些脱越部位需要举止稀真性的防火启堵.为包管工程品量，保证消防央供特制定原规划.2 动工安插2.1 动工目标所有启堵稀真谦足消防防火分区断绝的央供，协共工程达到“泰山杯”的品量目标.2.2 动工过程管讲防火启堵：主管线的动工墙内板内套管留设套管的牢固套管中侧的启堵挖塞套管内侧的启堵挖塞中表面的处理风管防火启堵：洞心留设风管拆置套管牢固拆置套管内侧防火资料挖塞端部启堵支心桥架防火启堵：洞心预留桥架拆置盖板动工防火包拆置防火钢板拆置支心母线防火启堵：防火泥抹仄里部支心处理3 动工工艺及主要技能央供3.1 火管脱墙脱板的启堵3.1.1 火仄目标套管启堵火仄目标火管正在拆置的共时套拆套管，套管的规格大于管讲二个规格，管讲拆置完成后将套管牢固完备，火仄度、少度、位子央供谦足典型央供，火仄目标与管讲共心，少度须谦足拆置完成后二侧端部与墙里完成里齐仄.套管牢固完成后最先举止套管与墙里之间的孔洞的建补，将套管与墙里间清闲稀真挖塞并抹仄.套管内侧使用防火岩棉稀真挖塞至端部与套管边沿仄齐.套管内中侧启堵完成后待墙里粉刷完成大概墙里吸声墙体动工完成后使用阻火圈正在套管二侧启堵.如图3.1.1-1所示.阻火圈岩棉管道图3.1.1-1 火管脱墙启堵示企图3.1.2 横背套管启堵管讲拆置完成，将套管举止牢固，最先举止套管中侧的启堵，使用混凝土将套管中侧的孔洞挖真抹仄，保证管讲与套管共轴，套管内侧使用岩棉大概橡塑保温棉挖塞稀真，套管中侧盘绕套管使用砂浆浇筑一圈启台，启台下度与套管下度普遍，薄度20mm.启台表面与套管内侧表面使用防火泥支光抹仄，表面刷涂标记色.如图3.1.2-1所示.图3.1.2-1 横背套管防火启堵示企图3.2 风管脱墙脱板的启堵3.2.1 风管脱墙启堵3.2.1.1 风管脱一般墙体的启堵风管脱越一般墙体（包罗沉钢龙骨墙体），搞佳孔洞预留，套管使用镀锌钢板创制，钢板薄度依据管讲尺寸而定，如套管创制薄度对于应表（表3.2.1-1）.套管与墙体之间使用墙体资料弥补牢固，套管与管讲之间，保温风管则使用B1级橡塑保温棉弥补稀真；非保温风管则使用岩棉弥补稀真，如图3.2.1-1.1-1剖视图穿越防火墙风管风管预留孔洞边沿图3.2.1-1 风管脱越一般墙体(防火墙)启堵分解图3.2.1.2 风管脱防火墙体的启堵 风管脱越防火墙体，预留洞心大小应依照W+100mm 战H+100mm （W 、H 分别为风管的宽战下）留置.创制套管的钢板薄度没有该小于 1.6mm ，套管周少共洞心周少相等，宽度与墙体薄度相等，套管创制完成后内中除锈，刷二遍防腐漆，中露部分刷一遍里漆.套管拆置搞到坚韧、准确、好瞅，套管与防火墙体之间要采与M15的砂浆挖补歉谦，没有得出现空饱局里.套管二侧要与防火墙二侧仄齐大概者嵌进≤5mm.风管与套管之间使用防火岩棉塞挖稀真，二侧使用火泥砂浆挖真.保温风管脱越防火墙时，要注意防火启堵没有得益害保温风管保温层的连绝性，预防制成结露局里.如图3.2.1-1.3.2.2 风管脱越楼板的启堵风管脱越楼板的启堵，预留楼板后浇戴洞心.创制套管的钢板薄度没有该小于1.6mm，套管大小应依照W+100mm战H+100mm（W、H分别为风管的宽战下）创制，底部与楼板底仄齐，上部超过完成里30mm.套管与楼板钢筋间焊接牢固，保证躲雷接天对接稳当，并浑理焊渣、刷防锈漆，套管创制完成后内中除锈，刷二遍防腐漆，中露部分刷一遍里漆.预留楼板后浇戴洞心使用与楼板共强度混凝土浇注.楼板底部使用3mm薄200mm宽防火钢板启堵，周边使用Φ12伸展螺丝牢固，间距≤300mm.套管与风管之间使用防火岩棉挖塞稀真，上表面使用50mm薄火泥砂浆挖真抹仄，风管周边使用防火稀启胶挨胶稀启.如图3.2.2-1.穿越楼板风管图3.2.2-1 风管脱越楼板（风井等）启堵分解图3.2.3 风管与兴办风井、兴办静压箱的对接启堵风管与兴办风井、兴办静压箱的对接启堵，启堵需包管稀真没有透风.3.2.3.1 风管从正里与兴办风井、兴办静压箱对接由于兴办风井自己使用央供的节制，完成后的兴办风井里里无法加进人员支配动工.为包管风管与套管间的清闲挖塞稀真，风管探进兴办风井内壁50mm，终端使用30*30*3等边角钢创制法兰加固风管，缩小挖塞防火资料时用力过大引起的风管变形，包管气稀性.风管套管使用钢板薄度没有该小于1.6mm钢板创制，套管大小应依照W+100mm战H+100mm（W、H分别为风管的宽战下）创制.套管及角钢法兰创制完成后内中除锈，刷二遍防腐漆.风管与套管间清闲里侧挖塞30mm薄防火泥，而后60mm薄防火岩棉挖塞稀真，表面30mm薄火泥砂浆抹仄包管气稀性，共时中侧风管周边使用防火稀启胶挨胶稀启.如图3.2.3-1.图3.2.3-1 风管正里对接风井、静压箱分解图3.2.3.2 风管从底部与兴办风井、兴办静压箱对接风管从底部与兴办风井、兴办静压箱对接，由于横曲目标沉力做用，防火资料挖塞有易度，共时为很佳的包管稀启性及好瞅央供，正在兴办风井、兴办静压箱风管侧使用3mm薄200mm宽防火钢板启堵，周边使用Φ12伸展螺丝牢固，间距≤300mm，兴办预留孔洞为风管周边100mm范畴，此天区使用防火岩棉挖真，为包管气稀性，表面使用30mm薄火泥砂浆稀启抹仄，共时风管周边使用防火稀启胶挨胶稀启.如图3.2.2-1.3.3 桥架脱墙脱板的启堵桥架脱墙体启堵1）桥架洞心留设：假设桥架宽、下分别为W、H，则防火墙上洞心大小依照W+100mm战H+100mm留设.2）防备钢板创制、拆置牢固：防备钢板宜采与4mm薄钢板，且宽、下正在洞心的尺寸前提上各加100mm，即正在桥架的宽、下前提上减少200mm；防备钢板用切割机举止切割，没有得用氧气乙炔切割，保证横仄横曲且尺寸偏偏好没有超出3mm；防备钢板创制完成后应举止防腐处理，最先举止人为除锈，而后刷二遍防腐漆，再刷防火涂料，防火涂料薄度为2~7mm；防备钢板牢固，先用伸展螺栓把防备钢板牢固正在墙体上，钢板重要揭墙里，没有得有漏缝局里，没有得益害钢板的仄坦度，防备钢板应坚韧，好瞅.3）防火包的塞挖：动工前最先将动工部位浑理搞洁，将孔洞中的电线电缆搞需要的整治战排列，并绑扎牢固；防火包挖塞前，先将防火墙的任性部分举止牢固，防火包挖塞完成后举止另部分防备钢板牢固；防火包应挖塞稀真、坚韧，搞到启关周到，起到遏止火灾伸张的脚段.如图3.3.1-1所示：4）防火泥启堵：以上步调完成以去，正在防备钢板战桥架之间用防火泥举止防火启堵，防火泥启堵应搞到匀称、周到、好瞅.桥架脱楼板启堵1）桥架洞心留设：假设桥架宽、下分别为W、H，则楼板上洞心大小依照W+100mm战H+100mm 留设.2）防备钢板创制、拆置牢固：防备钢板宜采与4mm薄钢板，且宽、下正在洞心的尺寸前提上各加100mm，即正在横背桥架的宽、下前提上减少200mm；防备钢板用切割机举止切割，没有得用氧气乙炔切割，保证横仄横曲且尺寸偏偏好没有超出3mm；防备钢板创制完成后应举止防腐处理，最先举止人为除锈，而后刷二遍防腐漆，再刷防火涂料，防火涂料薄度为2~7mm；防备钢板牢固，先用伸展螺栓把防备钢板牢固正在楼板、防火台上，钢板重要揭墙里，没有得有漏缝局里，没有得益害钢板的仄坦度，防备钢板应坚韧，好瞅.3）防火包的塞挖：动工前最先将动工部位浑理搞洁，将横井中的电线电缆搞需要的整治战排列，并绑扎牢固；防火包挖塞前，先将楼板下侧举止牢固，防火包挖塞完成后举止防火台、楼板上侧的防备钢板牢固；横井桥架内侧防火启堵之前，先正在启堵部位的底部，用镀锌扁钢做支撑，牢固正在桥架内正里上，用去托住防火包，预防防火包塌降；楼板上侧，将防火台战防火隔堵分离正在所有，并用防备钢板将防火包启关起去，防备钢板牢固正在防火台上头.楼板下侧，用伸展螺栓把防备钢板牢固正在楼板上，如下图3.3.1-2所示；防火包应挖塞稀真、坚韧，按程序整齐排搁，防火包与电缆之间的间隙没有大于1cm，防火包总薄度没有小于240mm，搞到启关周到，起到遏止火灾伸张的脚段.4）防火泥启堵：以上步调完成以去，正在防备钢板战桥架之间、防备钢板战楼板以及防火台之间用防火泥举止防火启堵，防火泥启堵应搞到匀称、周到、好瞅.4 动工计划4.1 动工进度计划原名目兴办里积大，管线种类多、数量大，管讲脱越沉量隔墙、砖墙、混凝土墙的量也很巨大，防火启堵动工贯脱周期较少，套管拆置安插正在墙体动工往日，墙体砌筑完成以去，管讲居套管正中，随后是防火钢板、防火岩棉、防火泥的动工，终尾兴办砖饰里层.根据原工程特性，动工进度计划安插为2012年8月至份2013年6月份.4.2 资材准备计划4.2.1 技能准备计划动工前最先决定启堵动工的资料材量央供，根据现场条件由动工圆牵头起草，经监理圆建订认可，最后决定启堵动工的资料央供、牢固办法以及品量央供，包管相关典型央供及使用央供.简曲真量体当前该动工规划中.4.2.2 资料、设备准备计划启堵动工主要资料、设备如下表：表4.2.2-1 启堵动工主要资料表表4.2.2-2 启堵动工主要设备表资料及设备央供如下：1、对于所进场的资料、部件、配件、设备采购时其本能战参数要切合典型战安排央供.进场资料必须有量检报告、产品合格证，原工程包管没有必非正规死产厂家的无证资料.2、对于进场资料庄重把关查支，核查于其规格、型号、数量、要与合格证文献相符.对于以上防火资料（包罗防火涂料、防火包、防火泥）除表中央供以中，还应谦足耐火性及耐油性均≥3d且无溶胀，防火泥真足软化时间为12h.3、进场后的资料要搞佳防潮、防腐、防益坏的呵护.4.2.3 人员准备计划人员央供如下：1、动工前对于动工人员举止仄安培养战动工技能接底.2、加进动工现场必须佩戴仄安帽，宽禁脱拖鞋加进现场，现场宽禁吸烟.3、做业人员没有得往下扔拾资料、工具、兴弃物等.4、随时浑理现场，搞到活完足下浑，与消仄安、消防隐患、创制一个良佳的处事环境.5、现场摆设消防临时办法，所有人没有得随意裁撤、移动，以包管火灾爆收爆收时消防办法的稳当性.6、对于现场动工人员举止兴品呵护的相关培养，从部分主瞅意识上加强兴品呵护责任感.5 包管步伐5.1 品量包管步伐5.1.1 动工前举止仔细的动工技能接底，对于动工班组的所有工人举止动工证明并签名确认，保证每部分皆能领会的明白动工搞法；5.1.2 对于动人为料举止庄重把关，分歧格资料宽禁进场，动工历程中资料表面有传染的浑理搞洁后再举止动工使用；5.1.3 巡检及接接检制度制定及真止，动工历程中一再的巡逻工人动工情况，对于动工中存留的动工分歧格支配举止即时纠正，正在考验批报验及吊顶启关前举止仔细查看，对于分歧格部位举止整理.5.1.4防火启堵完成后创制永暂性标示，应切合《兴办防火启堵应用技能规程》相关央供.5.2 兴品呵护步伐5.2.1 动工阶段加强对于动工队伍更加是动工班组少的兴品呵护培养，巩固其自己兴品呵护意识；5.2.2 动工阶段由总包圆构制相关人员对于现场动工情况举止监督战初检，已经创制有兴品益害情况，对于其责任人及益害者举止相关处理，并对于被益害兴品举止建补，使其谦足动工查支央供；5.2.3 动工完成后，分片区给后绝动工工种及人员操持接接，包管兴品常常有人呵护、控制.5.3 仄安动工步伐5.3.1 动工前庄重依照“三级仄安培养”制度，对于动工人员举止相关仄安传播培养，确真普及每个员工的仄安意识战自尔呵护本领；5.3.2 加进动工现场需精确佩戴仄安帽；5.3.3 正在下跨举止动工的处事人员必须佩戴仄安戴.体例依据华夏兴办安排院安排图纸《兴办给排火及采温工程动工品量查支典型》GB50242-2002《消防火灾自动报警系统动工及查支典型》GB50166-2007《兴办电气工程动工品量查支典型》GB50303-2002《透气与空调工程动工典型》GB50738-2011《兴办防火启堵应用技能规程》CECS154-2003《防火启堵资料的本能央供战考查要领》GA161-1997。
管道穿墙、穿板封堵施工方案
管道穿墙、穿板封堵施工方案
在建筑工程施工中，管道穿越墙体或板块时需要进行封堵处理，以确保施工质
量和安全。
本文将介绍管道穿墙、穿板封堵施工方案的具体步骤和注意事项。
施工方案
1. 材料准备
在进行封堵施工前，需准备以下材料：- 密封胶- 封堵材料（如泥浆、水泥等）- 防水材料 - 施工工具（刷子、镘刀等）
2. 管道准备
在开始封堵施工前，需对管道进行检查和清理，确保表面无灰尘、油污等杂物，以保证封堵效果。
3. 封堵处理
3.1 管道穿墙封堵
1.在管道穿墙处，选择合适的封堵材料填充，填充密实，并利用密封胶
封闭缝隙，确保不会有漏水现象发生。
2.采用合适的防水材料对管道进行保护，增加其耐久性。
3.2 管道穿板封堵
1.钻孔定位或定点，放置管道。
2.用适当的封堵材料填充管道周围的空隙，确保封堵牢固。
3.对封堵部分进行防水处理，提高密封性。
4. 验收与完工
封堵施工完成后，需要进行验收，确保封堵效果良好。
同时对施工过程中产生
的杂物进行清理，保持施工现场整洁。
注意事项
1.施工人员需经过专业培训，掌握封堵施工技术。
2.选择合适的封堵材料和工具，确保施工质量。
3.在施工过程中需严格按照规范操作，确保施工安全。
4.对施工现场周边环境进行保护，减少施工对周边环境的影响。
综上所述，管道穿墙、穿板封堵施工是建筑工程中重要的环节，正确的施工方案和严格的操作流程能有效保证封堵效果和施工安全。
在实际施工中，施工人员应按照规范要求操作，以确保工程质量和安全。
给排水工程管道穿墙、楼板安装的专业要求
给排水工程管道穿墙、楼板安装的专业要
求
管道穿墙和楼板安装是给排水工程中的重要环节。
为了保证工
程质量和安全性，以下是管道穿墙和楼板安装的专业要求：
1. 管道穿墙要求
- 穿墙位置的确定应符合设计要求，避免穿墙位置与结构构件、电缆等发生冲突。
- 穿墙孔径应符合设计要求，要保证管道能够顺利穿过。
- 穿墙孔边缘应平整、光滑，以避免对管道的损坏。
- 穿墙孔应安装防水套管或密封材料，确保墙体的防水性能不
受损。
- 穿墙后，对管道进行固定和支撑，保证管道稳定而不晃动。
- 穿墙处应设置管道补偿装置，以减少温度膨胀对管道的影响。
2. 楼板安装要求
- 在安装楼板前，要进行现场勘测，确保楼板的尺寸、水平度和平整度满足要求。
- 楼板的安装应按照设计要求进行，严格遵循工艺流程和施工规范。
- 安装楼板时，要保证楼板与支撑结构之间有足够的承载面积和均匀的受力。
- 楼板的连接应使用专用的连接件，保证连接牢固可靠。
- 安装完毕后，要进行楼板验收，检查楼板的尺寸、平整度和固定是否符合要求。
以上是给排水工程管道穿墙、楼板安装的专业要求，施工过程中需要严格遵守相关规定，确保工程质量和安全性。
请注意，以上内容仅为一般要求，具体的施工要求还需根据实际情况和设计要求进行调整和详细规定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 管道穿楼板、穿墙施工标准做法
管道穿楼板
1.1.1工艺原理
管道穿越楼板时利用阻燃密实材料和防水油膏封堵套管与管道之间的空隙，以保护管道并增强管道穿楼板处的密封防水性能。
1.1.2工艺流程
1套管预留洞做法（适用于无水部位）
2套管预埋做法（适用于有水或无水部位）
1.1.3施工要点
1 套管制作：按管道规格及所穿楼板的厚度切割套管，套管比立管大1～2
个管号, 套管与管道之间的间隙20～30mm为宜，套管高出无水楼面装饰面层20mm,高出有水楼面装饰面层应为50mm，有水楼面的钢套管应采用防水套管。
2 洞口预留、套管预埋：预留洞口时，洞口宜为圆形，洞口直径比套管大
50mm～100mm；采用吊通线的方式确定预埋套管位置。
3 管道安装：调整管道与套管的同心度，立管垂直度偏差控制在2mm/m且
5米以上垂直度偏差≤8mm。
4 套管封堵：套管外封堵采用与楼板同强度等级微膨胀细石混凝土分两次
封堵并试水检验；套管与管道之间的缝隙用石棉水泥封堵严密，并在上下口各留20mm深的凹槽，在上下口凹槽内嵌填密封胶密封，密封胶要求与套管端面平齐，胶缝要求均匀。
5 套管与管道之间的空隙应均匀，高出楼地面的高度应一致，板面上外露
套管刷黑色或灰色油漆。
6 创优工程的楼板下套管底部安装装饰圈。
7 当管道为PVC管，并且设计有阻火圈时，底部应加阻火圈。
1.1.4做法详图：
密封
胶套管
石棉水泥
穿楼板管道
2
装饰面层
楼
板
厚
度
h
无水楼板
装饰圈
密封胶
钢套管
石棉水泥
穿楼板管道
5
楼
板
厚
度
h
有水楼板
装饰圈
装饰面层
图管道穿无水楼板示意图图管道穿有水楼板示意图
1.1.5 效果图：
图管道穿楼板根部处理效果图
管道穿屋面
1.2.1工艺原理
管道穿越屋面时利用阻燃密实材料和防水油膏封堵预留的防水套管与管道之间的空隙，以保护管道并增强管道穿屋面处的密封防水性能。
1.2.2工艺流程
套管制作→套管预埋→套管清理→管道安装→套管封堵→保护墩
1.2.3施工要点
1 刚性防水套管制作参见02S404-JS10-1防水套管。
2 采用吊通线的方式确定预埋套管位置，套管两端用胶布等密封，避免堵
塞，保证套管周围混凝土密实。
当管道穿越的屋面为普通屋面：穿上人屋面透气管套管高出屋面完成面高度h=800mm，穿屋面给排水管套管高出屋面完成面h=300mm；当管道穿越的屋面为覆土（种植）屋面时，穿屋面透气管套管高出覆土（种植面）高度h=800mm，穿屋面给排水管套管高出覆土（种植面）高度h=300mm。
3 立管垂直度偏差控制在2mm/m且5米以上垂直度偏差≤8mm。
4 套管与管道之间的缝隙用石棉水泥封堵严密，在上部收口处嵌填密封膏，表面光滑。
5 防水层必须沿套管上返不少于300mm高。
6 在套管周边浇筑混凝土保护墩，高度为300mm。
7 创优工程的屋面下套管底部安装装饰圈。
1.2.4管道穿屋面示意图
图管道穿屋面示意图
1.2.5效果图
图透气管穿屋面示意图图透气管穿屋面示意图
管道穿墙
1.3.1工艺原理
管道穿墙时利用阻燃密实材料封堵套管与管道之间的空隙以保护管道并增强管道穿墙处的密封防水性能。
1.3.2工艺流程：
1 套管预留洞做法（适用于无水部位）
2 套管预埋做法（适用于有水或无水部位）
1.3.3施工要点：
1 套管制作：有水部位的套管按设计要求选用刚性防水套管或柔性防水套管，刚性防水套管及柔性防水套管制作参见02S404-JS10-1、02S404-JS10-2。
套管比管道大1～2个管号，两端与装饰墙面平齐。
2 砌体套管安装：将套管套入管道并安放于各个洞口处，用木楔临时固定，使套管与管道同心，套管与墙面平齐，套管与管道之间的间隙用石棉水泥填塞密实，表面光滑平整。
3 混凝土墙套管预埋：结构施工时按图测量定位套管坐标、位置，预埋套管，套管两端用胶布等密封，避免堵塞。
4 套管封堵：套管与管道之间的缝隙用石棉水泥封堵严密。
5 创优工程装饰圈安装：装饰圈的宽度与管道的直径相匹配，DN100以下装饰圈宽20mm,DN100～DN150以内装饰圈宽30mm 。
对于非防火墙可用3mm 橡胶板制作，有防火要求的应采用阻燃PVC 板制作。
1.3.4做法详图：
图 套管穿无水部位墙体示意 图套管穿有水部位墙体示意图
1.3.5 效果图
图管道穿墙效果图图管道穿地下室效果图。
