DS-8600快速操作指南
DS-8600HMF车载动态取证系统
备注
加密，不可更改；夜晚补 光；多级去抖
不可更改 同向行驶、逆向行驶、静 止测速和动态测速
功能解释
• 1、视音频编码存储 、 采用海康威视自主研发的国际领先的视音 频编解码技术， 频编解码技术，将采集到的模拟视音频数据进 行高效率编码并存储于取证主机中。 行高效率编码并存储于取证主机中。 • 2、车牌识别 、 内嵌NPR（车牌识别）技术，拥有海康威 内嵌 （车牌识别）技术， 视自主知识产权， 视自主知识产权，支持国内全部机动车牌制式 的识别， 图像条件下平均识别速度<20ms、 的识别，4CIF图像条件下平均识别速度 图像条件下平均识别速度 、 准确率可达93%。 准确率可达 。
Байду номын сангаас能解释
• 3、车辆稽查 、 取证主机自动将执法取证现场识别出的车 牌号码与数据库中的黑白名单进行快速比对， 牌号码与数据库中的黑白名单进行快速比对， 可稽查出各种备案（ 被盗” 被抢” 可稽查出各种备案（如“被盗”、“被抢”、 肇事逃逸” 车辆。 “肇事逃逸”等）车辆。 • 4、雷达测速 、 采用从美国进口的车载专用雷达， 采用从美国进口的车载专用雷达，具有移 动测速和防电子狗功能， 动测速和防电子狗功能，测速信息同步显示在 预览画面上并在录像资料中存储； 预览画面上并在录像资料中存储；可同向行驶 测速、逆向行驶测速和双向测速（静止）。 测速、逆向行驶测速和双向测速（静止）。
系统拓扑图
系统规划功能
项目
视频证据 违法者身份 时间和位置信息 其他证据 证据比对 证据前端存储 证据搜索 证据提取 证据校对 证据备案
实现方式
全景和目标两路视频码流 车牌识别 GPS定位 雷达测速 黑名单比对、现场执法 视频、内嵌车牌的JPEG照 片 现场回放 插拔硬盘（非热插拔） 人工进行 与管理平台连接，导入数 据库
DS-8000用户使用手册海康威视版 v1.5
目录1 产品介绍 (5)1.1 产品概述 (5)1.2 产品主要功能 (5)2安装说明 (8)2.1 清点设备及其附件 (8)2.2 装上硬盘 (8)2.3 后面板物理接口说明 (9)2.3.1 HC、HT、HF后面板说明 (9)2.3.2 1/2/3/4路HC及2路HT设备的后面板说明 (10)2.3.3 HS、HTS设备的后面板说明 (11)2.4 报警线连接说明 (14)3 操作必读 (15)3.1前面板说明 (15)3.2 遥控器说明 (19)3.3 菜单项说明 (21)3.3.1 菜单导航 (21)3.3.2 菜单操作方法 (22)3.4 输入法说明 (23)4 基本操作指南 (24)4.1 开机 (24)4.2 预览 (24)4.3登录及修改用户名密码 (25)4.4 云台控制 (27)4.5手动录像 (28)4.6 回放 (29)4.7 录像资料备份 (32)4.8 语音对讲 (34)4.9 辅口输出控制 (34)4.10 关机 (35)5参数设置操作指南 (36)5.1 管理员及其密码 (36)5.2 创建与删除用户 (37)5.3 修改设备名称与设备号 (40)5.4 视频输出制式与VGA设置 (40)5.5 OSD设置 (41)5.6 视频输入参数设置 (43)5.7 区域遮盖设置 (44)5.8 遮挡报警处理 (45)5.9 视频丢失处理 (46)5.10 移动侦测处理 (48)5.11本地预览属性设置 (51)5.12录像参数及录像计划表 (53)5.13 报警输入输出设置 (57)5.14 网络参数 (60)5.15 解码器 (61)5.16 串口参数设置 (64)5.17 异常处理 (68)5.18 交易信息 (69)6 管理工具 (71)6.1保存设置 (71)6.2 恢复出厂设置 (72)6.3 升级 (72)6.4 硬盘管理 (72)6.5 清除报警 (72)6.6 重新启动 (72)6.7 关机 (73)6.8 日志 (73)6.8.1 按类型查询 (73)6.8.2按时间查询 (74)6.8.3按类型&时间查询 (74)6.9 查看系统信息 (74)7 网络硬盘录像机软件升级 (75)7.1配置FTP服务 (75)7.2 升级方式 (76)附录1、安装硬盘总容量的参考计算方法 (77)附录2 设备连接线的制作方法 (78)1 RS-485连接线制作方法 (78)2 UTP网络连接线制作方法 (78)3 RS-232连接线制作方法 (79)附录3 技术指标 (82)附录4 常用功能速查表 (83)附录5 常见故障解答 (85)1 产品介绍1.1 产品概述本设备是专为安防领域设计的一款优秀的数字监控产品。
海康威视使用说明
登录及修改用户名密码
登登登 登登
登登
user
登登
登登
设备出厂时只有一个用户名admin，缺省的密码为12345。
要进入系统的操作界面，例如要进入回放、手动录像、云台控制等操作界 面，系统首先会出现登录界面，如图所示。
说明：使用admin登录的用户负责创建用户名、设置密码及分配用户的操作 权限。
22
创建与删除用户
第一步：进入“用户管理”操作界面。
输入新用户名
在“用户管理”菜单界面中选择“添加”按钮，屏幕弹出“添加”对话框
设置新用户的权限
如果分配给新用户默认的权限，则在“用户管理”界面的用户列表中， 使用【】或【】键移动滚动条到新建的用户名称处，然后使用【】 键，将活动框移到“默认权限”按钮处，再按前面板的【确认/ENTER】
按【主菜单/MENU】键，进入设备主菜单界面。 按【放像/PLAY】快捷键，进入回放操作界面。 按【录像/REC】快捷键，进入手动录像操作界面。 按【云台控制/PTZ】快捷键，进入云台控制操作界面。 说明：进入时需输入密码，设备出厂时的用户名为“admin”，
密码为“12345”。
主菜单界面说明
基本操作指南
开机 预览 登录及修改用户名密码 云台控制 手动录像 回放 录像资料备份 关机
开机
若【POWER】指示灯灭，请按以下步骤进行操作： 第一步：若电源未插上，请插上电源，设备开始启动；这时设备若未启动，进入下一步； 第二步：打开设备后面板的电源开关，设备开始启动。 若【POWER】指示灯呈红色，只要轻按【POWER】键，设备开始启动。 设备开始启动，【POWER】指示灯呈绿色。监视器或显示器屏幕上方第一行显示压缩 芯片DSP初始化的状况，若DSP图标上打“×”，说明DSP初始化失败，请及时联系管 理员；第二行显示硬盘初始化状况，依次显示IDE1主、次硬盘，IDE2主、次硬盘等图 标，若硬盘图标上打“×”，说明相应位置上没有安装硬盘或未检测到硬盘，若是后一 种情况，请及时联系管理员。

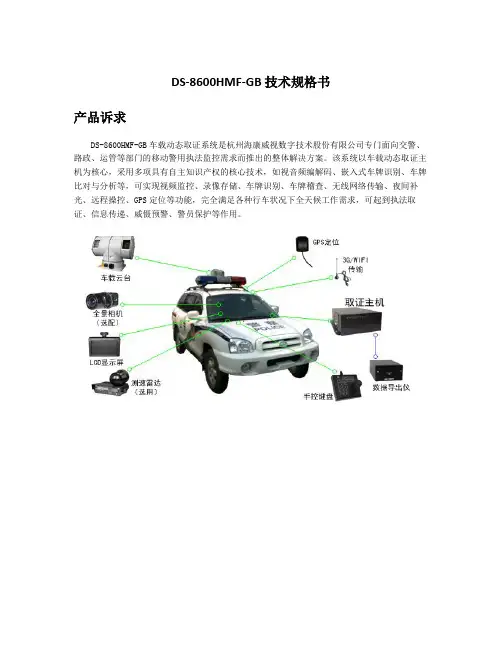

DS 8600HMF GB技巧规格书
DS-8600HMF-GB 技术规格书产品诉求DS-8600HMF-GB车载动态取证系统是杭州海康威视数字技术股份有限公司专门面向交警、路政、运管等部门的移动警用执法监控需求而推出的整体解决方案。
该系统以车载动态取证主机为核心，采用多项具有自主知识产权的核心技术，如视音频编解码、嵌入式车牌识别、车牌比对与分析等，可实现视频监控、录像存储、车牌识别、车牌稽查、无线网络传输、夜间补光、远程操控、GPS定位等功能，完全满足各种行车状况下全天候工作需求，可起到执法取证、信息传递、威慑预警、警员保护等作用。
系统组成 设备图片单元名称取证主机车载云台手控键盘 测速雷达 车内枪机功能概述整套系统的核心技术均为杭州海康威视数字技术股份有限公司自主研发或拥有，融合了电子监控、IT 软件、机械制造、信息通信等多个领域的多项先进技术，系统性能稳定、优越： ●视音频编解码技术系统采用海康威视自主研发的国际领先的视音频编解码技术，前端车载取证主机可将采集到的模拟视音频数据进行高效率编码，编码灵活，网络适应性强。
●车牌识别技术内嵌NPR （车牌识别）技术，海康威视拥有自主知识产权，支持国内全部机动车牌制式的识别，识别速度快、准确率高。
●车辆稽查技术系统能将执法取证现场识别的车牌号码实时与数据库中的黑白名单进行快速比对，可稽查出各种备案（如“被盗”、“被抢”、“肇事逃逸”等）车辆。
●雷达测速技术采用车载专用雷达，具有移动测速功能，能够快速、准确测量本车和目标车辆的速度并显示在预览监控画面上，车速信息随数据码流一起存储在录像资料中。
●GPS定位技术内置高灵敏度GPS定位模块，可随时定位车辆地理位置和车速信息，同时支持GPS卫星同步校时，车辆行驶信息可录入码流中长期保存。
●无线网络传输技术系统支持WCDMA、cdma2000(EVDO)、TD-SCDMA国际3G无线网络通信，可将现场采集的视频、音频、GPS等信息及时传输到后台监控中心，保证指挥中心能够在第一时间获取现场状况并作出有效判断。
DS-7800 8800快速操作手册V1.0.2
DS-7800/8800H-S系列硬盘录像机快速操作手册杭州海康威视数字技术股份有限公司技术热线：400-700-5998菜单结构开关机开机提醒：请确认接入的电压与硬盘录像机的要求相匹配，并保证硬盘录像机接地端接地良好。
在开机前请确保有一台显示器与后面板上的VGA接口相连接，或在不连接VGA接口的情况下有一台监视器与后面板上的VIDEO OUT接口相连接，否则开机后将无法看到人机交互的任何提示，也无法操作菜单。
若前面板电源【开关键】指示灯不亮，请插上电源，打开电源开关，设备开始启动。
若前面板电源【开关键】指示灯呈红色，请轻按前面板电源【开关键】，设备开始启动。
设备启动后，电源【开关键】指示灯呈绿色。
监视器或显示器屏幕上将会出现开机画面。
关机正常关机方法1：通过菜单①进入设备关机界面（主菜单→设备关机），选择[设备关机]。
②选择[是]。
方法2：通过硬盘录像机前面板或遥控器上的电源【开关键】若启用操作密码，连续按住3秒以上将弹出登录框，请输入用户名及密码，身份验证通过后弹出“确定要关闭设备吗？”的提示，选择[是]将关闭设备。
注意：系统提示“系统正在关闭中…”时，请不要按电源【开关键】，否则可能会出现关机过程不能正常进行。
提醒：DS-7800HV-S系列硬盘录像机面板上的电源按键无效，请通过菜单进行关机操作，系统提示“请关闭电源”后，请将后面电源按键关闭。
非正常关机通过后面板开关设备运行时，应尽量避免直接通过后面板上的电源开关切断电源（特别是正在录像时）。
直接拔掉电源线设备运行时，应尽量避免直接拔掉电源线（特别是正在录像时）。
提醒：在某些环境下，电源供电不正常，会导致硬盘录像机不能正常工作，严重时可能会损坏硬盘录像机。
在这样的环境下，建议使用稳压电源进行供电。
向导您可以通过开机向导进行简单配置，就能使设备进入正常的工作状态。
①确认下次开机时是否再启用向导。
（：下次开机不启用向导；：下次开机启用向导）。

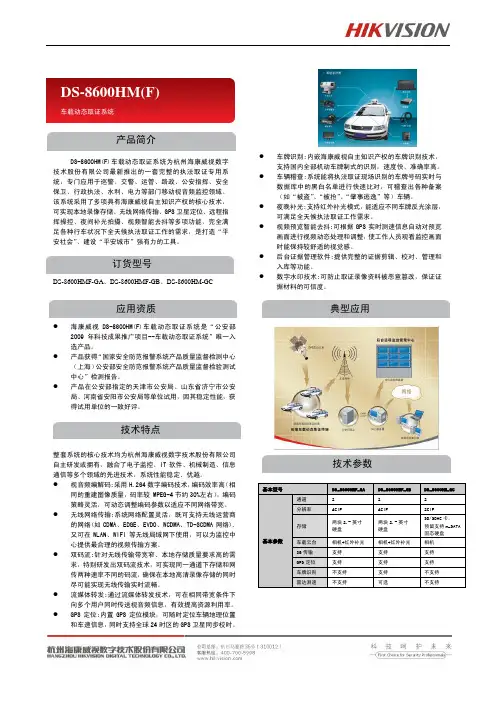

海康DS-8600HM(F)车载动态取证系统说明书
车牌识别:内嵌海康威视自主知识产权的车牌识别技术， 支持国内全部机动车牌制式的识别，速度快、准确率高。
车辆稽查:系统能将执法取证现场识别的车牌号码实时与 数据库中的黑白名单进行快速比对，可稽查出各种备案 （如“被盗”、“被抢”、“肇事逃逸”等）车辆。
夜晚补光:支持红外补光模式，能适应不同车牌反光涂层， 可满足全天候执法取证工作需求。
产品在公安部指定的天津市公安局、山东省济宁市公安 局、河南省安阳市公安局等单位试用，因其稳定性能，获 得试用单位的一致好评。
技术特点
