三层交换机cisco3560 ios 丢失解决笔记
cisco ISO 恢复
switch:boot flash:c2900XL-hs-mz-112.8-SA5.bin // 回车
10. 如果交换机反复自动重启，拔掉电源线（冷启动）
11. 按住交换机的 mode 按钮，重新加电。继续按住 mode 按钮直到第一个端口的指示灯熄灭。
一、使用Xmodem恢复C2611路由器IOS:
1。rommon 1 >confreg //配置路由器，为加快传输速度，需要更改console波特率
2。rommon 2 >change consle boud rate. //输入Y，设置波特率，115200
3。rommon 3 >reset //重启路由器
switch: dir flash:
Directory of flash:/
2 -rwx 1077248 c2900XL-hs-mz-112.8-SA5.bin
649728 bytes available (1078272 bytes used)
设置启动变量
switch:set BOOT flash:c2900XL-hs-mz-112.8-SA5.bin // 回车
4。重新建立超级终端（波特率设为115200）
5。rommon 1 >xmodem -r //使用xmodem协议接收IOS
6。传送-->发送文件-->xmodem-->选择计算机中的IOS文件
7。等待出现传输界面 来自注：以后的波特率是115200，如果改回9600可以使用（config-line）#speed 9600命令
4. 进入超级终端的命令行界面
CISCO3560IOS升级步骤与常见问题
CISCO3560 IOS升级步骤与常见问题升级步骤：一、设备清单二、备份IOS三、上传新IOS四、更改启动设置一、设备清单CICSO3560交换机，安装了超级终端的PC，TFTP或F TP服务器，c3560-advips ervic esk9-mz.122-25.SEE2.bin的IO S二、备份IOS执行备份前先用dir、cd、pwd等命令看下fla sh中的目录结构。
这台交换机IOS的b in文件以及html文件夹都在flash中c3560-ipbase-mz.122-25.SEB4目录下。
1. /* 将原IOS备份到IP为192.168.1.100的TF TP服务器上*/switch#copy flash:/c3560-ipbase-mz.122-25.SEB4/c3560-ipbase-mz.122-25.SEB4.bint2. /* 将原IOS备份为tar文件到IP为192.168.1.100的TF TP服务器上*/switch#archiv e tar /create tflash:/c3560-ipbase-mz.122-25.SEB4三、上传新IOS/* 将新IOS复制到fla sh的根目录下*/switch#copy tflash:/c3560-advips ervic esk9-mz.122-25.SEE2.bin四、更改启动设置1. 让交换机用新的IOS启动switch(config)#boot system flash:/c3560-advips ervic esk9-mz.122-25.SEE2.binswitch#writeswitch#reload重启后，交换机会使用新的IOS。
常见问题就是交换机IO S加载顺序的问题。

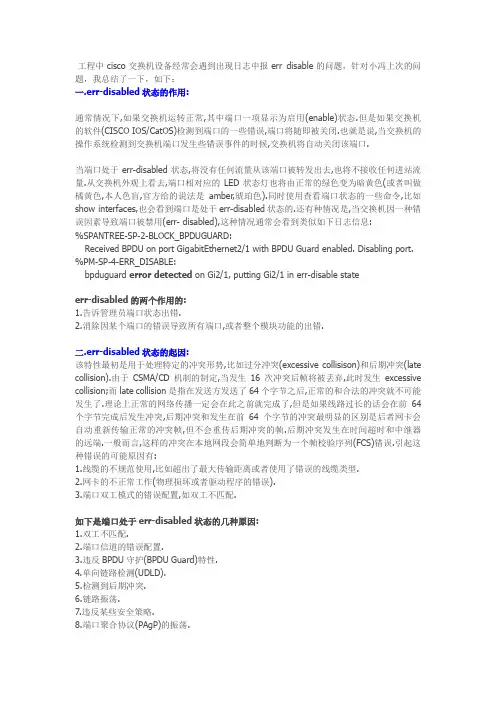

cisco3560 err disable的原因分析
工程中cisco交换机设备经常会遇到出现日志中报err disable的问题，针对小冯上次的问题，我总结了一下，如下：一.err-disabled状态的作用:通常情况下,如果交换机运转正常,其中端口一项显示为启用(enable)状态.但是如果交换机的软件(CISCO IOS/CatOS)检测到端口的一些错误,端口将随即被关闭.也就是说,当交换机的操作系统检测到交换机端口发生些错误事件的时候,交换机将自动关闭该端口.当端口处于err-disabled状态,将没有任何流量从该端口被转发出去,也将不接收任何进站流量.从交换机外观上看去,端口相对应的LED状态灯也将由正常的绿色变为暗黄色(或者叫做橘黄色,本人色盲,官方给的说法是amber,琥珀色).同时使用查看端口状态的一些命令,比如show interfaces,也会看到端口是处于err-disabled状态的.还有种情况是,当交换机因一种错误因素导致端口被禁用(err- disabled),这种情况通常会看到类似如下日志信息:%SPANTREE-SP-2-BLOCK_BPDUGUARD:Received BPDU on port GigabitEthernet2/1 with BPDU Guard enabled. Disabling port. %PM-SP-4-ERR_DISABLE:bpduguard error detected on Gi2/1, putting Gi2/1 in err-disable stateerr-disabled的两个作用的:1.告诉管理员端口状态出错.2.消除因某个端口的错误导致所有端口,或者整个模块功能的出错.二.err-disabled状态的起因:该特性最初是用于处理特定的冲突形势,比如过分冲突(excessive collisison)和后期冲突(late collision).由于CSMA/CD机制的制定,当发生16次冲突后帧将被丢弃,此时发生excessive collision;而late collision是指在发送方发送了64个字节之后,正常的和合法的冲突就不可能发生了.理论上正常的网络传播一定会在此之前就完成了,但是如果线路过长的话会在前64个字节完成后发生冲突,后期冲突和发生在前64个字节的冲突最明显的区别是后者网卡会自动重新传输正常的冲突帧,但不会重传后期冲突的帧.后期冲突发生在时间超时和中继器的远端.一般而言,这样的冲突在本地网段会简单地判断为一个帧校验序列(FCS)错误.引起这种错误的可能原因有:1.线缆的不规范使用,比如超出了最大传输距离或者使用了错误的线缆类型.2.网卡的不正常工作(物理损坏或者驱动程序的错误).3.端口双工模式的错误配置,如双工不匹配.如下是端口处于err-disabled状态的几种原因:1.双工不匹配.2.端口信道的错误配置.3.违反BPDU守护(BPDU Guard)特性.4.单向链路检测(UDLD).5.检测到后期冲突.6.链路振荡.7.违反某些安全策略.8.端口聚合协议(PAgP)的振荡.9.层2隧道协议(L2TP)守护(L2TP Guard).10.DHCP侦听限速.三.检验端口是否处于err-disabled状态:可以使用show interfaces命令查看端口状态,如:NUAIKO#show interfaces gigabitethernet 2/1 statusPort Name Status Vlan Duplex Speed TypeGi2/1 err-disabled 100 full 1000 1000BaseSX当交换机的某个端口处于err-disabled状态后,交换机将发送为什么这么做的日志信息到控制台端口.也可以使用show log查看系统日志,如:%SPANTREE-SP-2-BLOCK_BPDUGUARD:Received BPDU on port GigabitEthernet2/1 with BPDU Guard enabled. Disabling port. %PM-SP-4-ERR_DISABLE:bpduguard error detected on Gi2/1, putting Gi2/1 in err-disable state%SPANTREE-2-CHNMISCFG: STP loop - channel 11/1-2 is disabled in vlan 1如果启用了errdisable recovery功能,可以使用show errdisable recovery命令查看处于err-disabled状态的原因,如:NUAIKO#show errdisable recoveryErrDisable Reason Timer Status ????????????????? ??????????????udld Enabledbpduguard Enabledsecurity-violation Enabledchannel-misconfig Enabledpagp-flap Enableddtp-flap Enabledlink-flap Enabledl2ptguard Enabledpsecure-violation Enabledgbic-invalid Enableddhcp-rate-limit Enabledmac-limit Enabledunicast-flood Enabledarp-inspection EnabledTimer interval: 300 secondsInterfaces that will be enabled at the next timeout:Interface Errdisable reason Time left(sec)????????? ????????????????????? ??????????????Fa2/4 bpduguard 273四.恢复err-disabled状态:当出现err-disabled状态后,首先要做的,是找出引起该状态的根源,然后重新启用该端口;如果顺序不一致,将导致该端口再次进入err-disabled状态.找出问题的根源,以比较常见的做为例子:1.以太网信道(EC)的错误配置:如果要让EC能够正常工作,参与到EC绑定的端口的配置,必须是一致的,比如处于同一VLAN,trunk模式相同,速率和双工模式都匹配等等.如果一端配置了EC,而另一端没有配置EC,STP将关闭配置了EC一方的参与到EC中的端口.并且当PAgP的模式是处于on模式的时候,交换机是不会向外发送PAgP信息去进行协商的(它认为对方是处于EC).这种情况下STP判定出现环路问题,因此将端口设置为err-disabled状态.如:%SPANTREE-2-CHNL_MISCFG: Detected loop due to etherchannel misconfigurationof Gi2/1如下,查看EC信息显示使用的信道组数量为0:NUAIKO#show etherchannel summaryFlags: D - down P - in port-channelI - stand-alone s - suspendedH - Hot-standby (LACP only)R - Layer3 S - Layer2U - in use f - failed to allocate aggregatoru - unsuitable for bundlingNumber of channel-groups in use: 0Number of aggregators: 0EC没有正常工作是由于端口被设置为err-disabled状态:NUAIKO#show interfaces gigabitethernet 2/1 statusPort Name Status Vlan Duplex Speed TypeGi2/1 err-disabled 100 full 1000 1000BaseSX为找出为何EC没有正常工作,根据错误信息暗示,STP检测到环路.之前提到过,这种情况的发生,是由于一方配置了EC,设置PAgP模式为on模式,这种模式和desirable模式正好相反,而另一方没有配置EC.因此,为了解决这种问题的发生,将EC的PAgP模式设置为可以主动协商的desirable模式.,然后再重新启用该端口.如下:!interface gigabitethernet 2/1channel-group 1 mode desirable non-silent!2.双工模式不匹配:双工模式不匹配的问题比较常见,由于速率和双工模式自动协商的故障,常导致这种问题的发生.可以使用show interfaces命令查看双方端口的速率和双工模式.后期版本的CDP也能够在将端口处于err-disabled状态之前发出警告日志信息.另外, 网卡的不正常设置也将引起双工模式的不匹配.解决办法,如双方不能自动协商,使用duplex命令(CISCO IOS和CatOS 有所不同)修改双方双工模式使之一致.3.BPDU Guard:通常启用了快速端口(PortFast)特性的端口用于直接连接端工作站这种不会产生BPDU的末端设备.由于PortFast特性假定交换机的端口不会产生物理环路,因此,当在启用了PortFast 和BPDU Guard特性的端口上收到BPDU后,该端口将进入err-disabled状态,用于避免潜在环路.假如我们将两台6509交换机相连,在其中一台上启用PortFast特性并打开BPDU Guard特性: !interface gigabitethernet 2/1spanning-tree bpduguard enablespanning-tree portfast enable!此时将看到如下日志信息:%PM-SP-4-ERR_DISABLE: bpduguard error detected on Gi2/1, putting Gi2/1 inerr-disable state.验证:NUAIKO#show interfaces gigabitethernet 2/1 statusPort Name Status Vlan Duplex Speed TypeGi2/1 err-disabled 100 full 1000 1000BaseSX像这种情况,不能启用PortFast特性,因此禁用该特性可以解决该问题.4.UDLD:UDLD协议允许通过光纤或铜线相连的设备监控线缆的物理配置,并且可以检测是否存在单向链路.如果检测到有单向链路,UDLD将关闭相关端口并发出警告日志信息.单向链路可以引起一系列的问题,最常见的就是STP拓扑环路.注意,为了启用UDLD,双方必须都支持该协议,并且要单独在每个端口启用UDLD.如果你只在一方启用了UDLD,同样的会引起端口进入err-disabled状态,如:%PM-SP-4-ERR_DISABLE: udld error detected on Gi2/1, putting Gi2/1 inerr-disable state.5.链路振荡错误:链路振荡(flap)是指短时间内端口不停的处于up/down状态,如果端口在10秒内连续振荡5次,端口将被设置为err-disabled状态,如:%PM-4-ERR_DISABLE: link-flap error detected on Gi2/1, putting Gi2/1 inerr-disable state可以使用如下命令查看不同的振荡的值:NUAIKO#show errdisable flap-valuesErrDisable Reason Flaps Time (sec) ????????????????? ?????? ??????????pagp-flap 3 30dtp-flap 3 30link-flap 5 10引起链路震荡的常见因素,可能是物理层的问题,比如GBIC的硬件故障等等.因此解决这种问题通常先从物理层入手.6.回环(loopback)错误:当keepalive信息从交换机的出站端口被发送出去后,又从该接口收到该信息,就会发生回环错误.交换机默认情况下会从所有端口向外发送keepalive信息.但由于STP没能阻塞某些端口,导致这些信息可能会被转发回去形成逻辑环路.因此出现这种情况后,端口将进入err- disabled状态,如:%PM-4-ERR_DISABLE: loopback error detected on Gi2/1, putting Gi2/1 inerr-disable state从CISCO IOS 12.2SE之后的版本,keepalive信息将不再从光纤和上行端口发送出去,因此解决这种问题的方案是升级CISCO IOS软件版本到12.2SE或后续版本.更多信息可以参见CISCO BUG ID CSCea46385(需要一定权限的CCO).7.违反端口安全(Port Security)策略:端口安全特性提供了根据MAC地址,动态的对交换机端口进行保护的特性.违反该策略将导致端口进入err-disabled状态.端口安全的原理和配置这里就不再赘述,有兴趣的可以去CISCO的Documentation CD里查阅(当然如果你比我还懒的话,可以加我Q:13030130,我讲给你听).五.重新启用进入err-disabled状态的端口:再找到引起err-disabled状态的根源后,如果没有配置errdisable recovery,此时端口仍然处于禁用状态.这种情况下,就必须手动的重新启动这些端口(在接口下先shutdown再no shutdown).errdisable recovery允许你根据错误类型,在一定时间后(默认值是300秒)自动的重新启用该端口.使用show errdisable recovery命令查看该特性的默认设置:NUAIKO#show errdisable recoveryErrDisable Reason Timer Status????????????????? ??????????????udld Disabledbpduguard Disabledsecurity-violation Disabledchannel-misconfig Disabledpagp-flap Disableddtp-flap Disabledlink-flap Disabledl2ptguard Disabledpsecure-violation Disabledgbic-invalid Disableddhcp-rate-limit Disabledmac-limit Disabledunicast-flood Disabledarp-inspection DisabledTimer interval: 300 secondsInterfaces that will be enabled at the next timeout:Interface Errdisable reason Time left(sec) ????????? ????????????????????? ??????????????Fa2/4 bpduguard 273默认情况下超时特性是禁用的.如下是启用errdisable recovery并选择相应的条件: NUAIKO#errdisable recovery cause ?其中?对应show errdisable recovery的输出内容中"ErrDisable Reason"一项.如下: NUAIKO#show errdisable recoveryErrDisable Reason Timer Status ????????????????? ??????????????udld Disabledbpduguard Enabledsecurity-violation Disabledchannel-misconfig Disabledpagp-flap Disableddtp-flap Disabledlink-flap Disabledl2ptguard Disabledpsecure-violation Disabledgbic-invalid Disableddhcp-rate-limit Disabledmac-limit Disabledunicast-flood Disabledarp-inspection DisabledTimer interval: 300 secondsInterfaces that will be enabled at the next timeout:Interface Errdisable reason Time left(sec) ????????? ????????????????????? ??????????????Fa2/4 bpduguard 273注意上面的输出内容,可以看出BPDU Guard是引起Fa2/4进入err-disabled状态的原因.当任意errdisable条件被启用,默认300秒后将重新启用该端口.该时间可以通过errdisable recovery interval {sec}进行修改.。
cisco交换机 路由器IOS备份和恢复
一、接线方式串行接口->console 和 pc网卡接口->F0/0//pc机IP和F0/0接口（当然可以其他接口，网线接对就可以了）IP在同一个网段即可，用外网ip也可以的！二、工具3CDaemon（tftp服务器）和CRT（进入路由工具）三、命令行（备份）3640#copy flash tftpSource filename []? c3640-i-mz.120-7.XK1Address or name of remote host []? 134.106.76.20Destination filename [c3640-i-mz.120-7.XK1]?三、命令行（恢复）3640#copy tftp flashIOS介绍Cisco路由器的软件部分即网络操作系统。
通过IOS，Cisco路由器可以连接IP，IPX，IBM，DEC，AppleTalk的网络，并实现许多丰富的网络功能。
存储器的介绍在介绍CISCO路由器IOS升级方法前，有必要对Cisco路由器的存储器的相关知识作以简单介绍。
路由器与计算机相似，它也有内存和操作系统。
在 Cisco 路由器中，其操作系统叫做互连网操作系统(Internetwork OperatingSystem)，常简称为IOS。
路由器的存储器主要有：ROM:只读存储器、保存开机诊断程序，引导程序和正在使用的IOS的一份副本；ROM中的软件升级需要更换主板上的芯片；RAM:IOS随机访问存储器：主要用来存储运行中的路由器配置和与路由协议有关的IOS数据结构；FLASH (闪存)：用来存储IOS软件映像文件，闪存是可以擦除内存，它能够用IOS的新版本覆写，IOS升级主要是闪存中的IOS映像文件进行更换。
NVRAM：非易失性随机访问存储器，用来存储系统的配置文件。
闪存(Flash Memory)：存放操作系统的映像(image)和微码；闪存使得升级软件时不需要更换处理芯片；闪存的内容在断电或重启时可以保存，闪存能够保存多个版本的IOS软件。

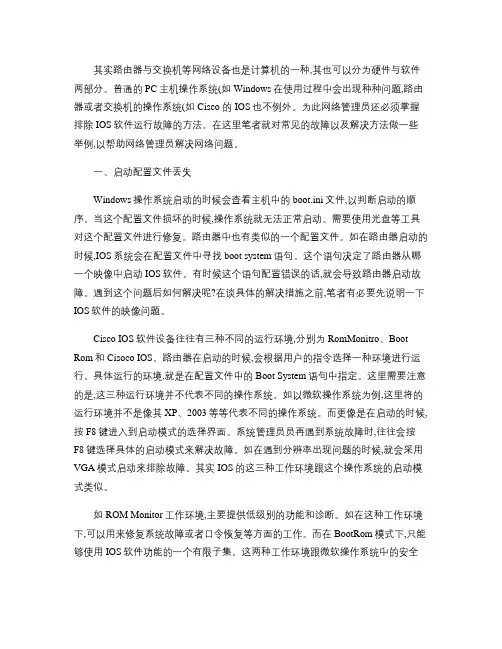

CiscoIOS软件运行故障排除方法(精)
其实路由器与交换机等网络设备也是计算机的一种,其也可以分为硬件与软件两部分。
普通的PC主机操作系统(如Windows在使用过程中会出现种种问题,路由器或者交换机的操作系统(如Cisco 的IOS也不例外。
为此网络管理员还必须掌握排除IOS软件运行故障的方法。
在这里笔者就对常见的故障以及解决方法做一些举例,以帮助网络管理员解决网络问题。
一、启动配置文件丢失Windows操作系统启动的时候会查看主机中的boot.ini文件,以判断启动的顺序。
当这个配置文件损坏的时候,操作系统就无法正常启动。
需要使用光盘等工具对这个配置文件进行修复。
路由器中也有类似的一个配置文件。
如在路由器启动的时候,IOS系统会在配置文件中寻找boot system语句。
这个语句决定了路由器从哪一个映像中启动IOS软件。
有时候这个语句配置错误的话,就会导致路由器启动故障。
遇到这个问题后如何解决呢?在谈具体的解决措施之前,笔者有必要先说明一下IOS软件的映像问题。
Cisco IOS软件设备往往有三种不同的运行环境,分别为RomMonitro、Boot Rom和Cisoco IOS。
路由器在启动的时候,会根据用户的指令选择一种环境进行运行。
具体运行的环境,就是在配置文件中的Boot System语句中指定。
这里需要注意的是,这三种运行环境并不代表不同的操作系统。
如以微软操作系统为例,这里将的运行环境并不是像其XP、2003等等代表不同的操作系统。
而更像是在启动的时候,按F8键进入到启动模式的选择界面。
系统管理员员再遇到系统故障时,往往会按F8键选择具体的启动模式来解决故障。
如在遇到分辨率出现问题的时候,就会采用VGA模式启动来排除故障。
其实IOS的这三种工作环境跟这个操作系统的启动模式类似。
如ROM Monitor工作环境,主要提供低级别的功能和诊断。
如在这种工作环境下,可以用来修复系统故障或者口令恢复等方面的工作。
而在BootRom模式下,只能够使用IOS软件功能的一个有限子集。
交换机IOS失效怎么恢复
交换机IOS失效怎么恢复交换机工作于OSI参考模型的第二层，即数据链路层。
交换机内部的CPU会在每个端口成功连接时，通过将MAC地址和端口对应，形成一张MAC表，有用户遇到iOS失效不知道怎么恢复，本将详细介绍交换机IOS失效的恢复操作，需要的朋友可以参考下方法步骤应用Xmodem方式恢复IOS第一部分、工具及笔记本设置一、物理连接交换机控制口交换机通电后，我们把交换机的CONSOLE数据线接到交换机端的CONSOLE口。
那么另外一端，我们是不是可以接到自己的笔记本上呢，如果没有相同的接口，只好用USB转了哦，记得还要安装usb转串口驱动(网上找就有)，这样这条线才能工作的。
驱动安装好后我们再来设置一下速率，我的电脑右键是不是出来有管理这一选项呀呀，那么我们选择管理，然后呢就选择如图的哦。
最后点确定。
这样物理上的连接就完成了，是不是很好玩呢。
二、工具secureCRT连接交换机工具secureCRT可以开网上下载汉化解除版，安装好后。
打开已经安装好了的secureCRT，点击快速连接项，如下图第二个图标，然后根据下图选择快速连接的协议、端口、波特率，然后点连接，就能连接上交换机了。
第二部分、上传OS文件到交换机一、刚才我们已经用工具secureCRT采用Serial协议连接到了交换机。
如果是OS坏了，他就不会进入到系统，会到这里来的。
如下图界面，键入进入BOOT菜单;然后就会要求输入密码(缺省情况下，进入BOOT菜单的口令为空。
如果用户设置了BOOT菜单口令，但该口令已经丢失，请与代理商联系)。
这里我们直接回车就OK。
******************************************************************* ********H3C S5800-56C BOOTROM, Version 212***************************************************************************Copyright (c) 2004-2011 Hangzhou H3C Technologies Co., Ltd.Creation Date : Feb 23 2011,15:47:03CPU Clock Speed : 750MHzMemory Size : 1024MBFlash Size : 512MBCPLD Version : 003PCB Version : Ver.BMac Address : C4CAD9C529ABPress Ctrl-B to enter Extended Boot menu...0Please input BootRom password:BOOT MENU1. Download application file to flash 下载应用程序到Flash中2. Select application file to boot 选择启动文件3. Display all files in flash 显示Flash中所有文件4. Delete file from flash 删除Flash中的文件5. Modify BootRom password 修改BootROM密码6. Enter BootRom upgrade menu 进入BootROM升级菜单7. Skip current system configuration 设置重启不运行当前配置文件8. Set BootRom password recovery 恢复BootROM密码9. Set switch startup mode 设置交换机启动模式0. Reboot 。
三层交换机cisco3560 ios 丢失解决笔记
三层交换机cisco3560 ios 丢失解决笔记周日公司电脑不能上网，经检查是三层交换机cisco3560 出问题，报错如下：=============================================Base ethernet MAC Address: 00:19:56:d0:dd:80Xmodem file system is available.The password-recovery mechanism is enabled.Initializing Flash...flashfs[0]: 0 files, 1 directoriesflashfs[0]: 0 orphaned files, 0 orphaned directoriesflashfs[0]: Total bytes:flashfs[0]: Bytes used: 1024flashfs[0]: Bytes available:flashfs[0]: flashfs fsck took 12 seconds....done Initializing Flash.Boot Sector Filesystem (bs) installed, fsid: 3done.Loading"flash:c3560-advipservicesk9-mz.122-25.SEE2.bin"...flash:c3560-advipservicesk9-mz.122-25.SEE2.bin: no such file or directoryError loading "flash:c3560-advipservicesk9-mz.122-25.SEE2.bin"Interrupt within 5 seconds to abort boot process.Boot process failed...The system is unable to boot automatically. The BOOTenvironment variable needs to be set to a bootableimage.switch:switch:============================================================================这个完蛋了，交换机里flash文件丢失了，不知道是什么原因造成的。
cisco2950交换机 ios系统被删除之后如何恢复
cisco2950交换机ios系统被删除之后如何恢复？首先需要有IOS文件，如果没有备份原文件的话，可以找个同一版本的IOS来替代。
第一种方法：X-Modem以前我曾经尝试过一种方法，就是当Flash被删除后，启动无法进入系统，可以用X-Modem来恢复它。
当时我不小心删除了一台Cisco2950交换机的Flash IOS，导致系统无法启动，在查过不少资料后得到一个结论：唯一的方法通过X-Modem 来恢复。
我的恢复方法如下：1、用控制线连接交换机console口与计算机串口1，用带有xmodem功能的终端软件连接（win2000 and xp的超级终端就带这功能）。
2、设置连接方式为串口1（如果连接的是其他串口就选择其他串口），速率9600，无校验，无流控，停止位1。
或者点击默认设置也可以。
3、连接以后计算机回车出现交换机无ios的界面，一般的提示符是：switch:4、拔掉交换机后的电源线重新启动交换机5、在超级终端输入：switch:flash_init会出现如下提示：Initializing Flash...6：输入拷贝指令：switch:copy xmodem: flash:image_filename.bin出现如下提示：Begin the Xmodem or Xmodem-1K transfer now...7、系统提示不断出现C这个字母就可以开始传文件了8、点击超级终端菜单：传送---发送文件，在协议选项中选择Xmodem或者Xmodem-1K协议，然后选择ios的影像文件（*.bin），开始传送。
9、因为不能改速率，所以传送得很慢，我的大概传送了80分钟左右，请耐心等待。
10、传送完毕后提示：File "xmodem:" successfully copied to ....switch:11、在提示符下输入switch:boot启用新的ios系统12、重新加电完成恢复工作。
CiscoROMMON状态下恢复路由器的IOS
C i s c o R O M M O N状态下恢复路由器的I O SRevised by Liu Jing on January 12, 2021不小心把ＩＯＳ删掉或者升级ＩＯＳ失败，重起后进入ROMMOＮ（ROMMON 状态是ROM MONITOR的缩写）状态，是比较常见的事，对一个新手而言，前者的可能要大些。
两者都可能使路由器进入ROMMON状态，不能进行正常的路由转发功能和软件配置，在这种模式下，原IOS中的大部分命令都无法使用。
那怎么办呢？根据Cisco网站的资料，我翻译整理了两种常用的方法：１．使用ＴＦＴＰ恢复ＩＯＳ；２．使用Xmodem恢复ＩＯＳ。
不同的路由器的命令有些不一样，这里以２６００和３６００系列路由为例，但是思路应该是差不多的，下面分开讲一下这两种方法：在进行恢复之前，可以先看一下路由器的Flash里文件，用命令：dir flash:；注意命令中flash后面跟冒号（：），执行命令后会显示flash 现存的IOS大小和文件名，如下面：1. rommon 1 > dir flash:File size Checksum File name2179331 bytes (0x214103) 0x7b95 c1600-nsy-mz_112-15a_p如果File name和File size的两项都是符合你的要求的，正确无误，那么你就不必要进行升级。
这样也许是你的config-register的设置有问题，正常的一般 config-register应该是0x2102的。
注意0x2102中的最后一位值2, 最后一位值在２到Ｆ都是正常的。
注意config-register的值控制着路由器的启动！如果最后一位数值不是在这个范围内，可以使用confreg 命令来改变它的值。
关于config-register的16bit的每bit的含意，可以看一下cisco的技术资料，这里就不多说了。
思科交换机重刷IOS版本以及败处理方法
1.电脑连接交换机console口。
2.准备ptf传输ios文件到交换机。
（1）网线连接电脑和交换机任意端口，这里连接交换机f0/3端口。
（2）在电脑【本地链接】配置IP地址为10.1.1.1，255.255.255.0。
这里可以随意配置，只要保证和交换机端口的IP地址在同一网段即可。
（3）配置交换机端口f0/3IP地址为10.1.1.2，255.255.255.0。
●Switch# configure terminal 进入全局配置模式●Switch(config)#do show ip interface brief 查看端口状态。
我们所用的f0/3端口在Vlan1（因为原来设置过IP地址，所有显示IP地址为10.1.1.2，如未设置，可能是其他的IP地址）●Switch(config)#interface vlan 1●Switch(config-if)ip address 10.1.1.2 255.255.255.0 设置IP（4）在交换机上ping 电脑配置的IP地址，在电脑上PING交换机上的IP地址，如果能够PING通，则可以传输数据。
（5）Show flash 查看现在交换机上的文件。
（6）Copy flash tftp，然后根据命令提示，备份原来机器上的IOS到FTP服务器上（7）通过show flash发现flash中剩余空间足够安装新的IOS文件，则不需要删除文件。
但是这演示怎么删除文件switch#delete flash:c3560-ipbasek9-mz.122-55.SE9.bin将原来的IOS文件删除，因为前面已经备份过，所以可以放心删除，实在不行还可以恢复。
删除之后show flash 发现，原来的IOS文件已经不在了（8）传输IOS文件到交换机copytftp flash，根据命令提示，将文件传到flash3.全局模式下Boot system flash + filename 可以设置下次启动时的启动配置4.退出全局模式，show boot 可以看到目前的启动项为上一步设置的启动项5.Reload 重启交换机。
三层交换机cisco3560_ios_丢失解决方法
第一种方法：TFTP本来在用X-Modem之前尝试用TFTP的方法来恢复，但是都没有成功，就以为TFTP方法行不同。
但后来在网上看到，其实TFTP也是可以用的，而且效率可能更高。
下面是别人恢复的方法，可惜我没实践过，因为我没有进入过rommon模式：在一台机器上安装TFTP服务器软件，将IOS文件放置在TFTP服务器的默认根目录下，打开TFTP服务器，用控制线将这台机器与ROUTER连接起来，另外用交叉网线连接机器的网卡和ROUTER的以太口。
（也可以用普通的网线将ROUTER和交换机相连再连接机器）做好以上工作后，打开机器的超级终端工具，连接上ROUTER，按Ctrl+Break组合键，此时窗口中出现的命令行提示符为: ROMMON 1 > （其中“1”代表命令行的行数）。
在提示符后输入命令：ROMMON 1 >IP_ADDRESS= ROUTER的IP地址（要和TFTP服务器在同一网段内）ROMMON 2 >IP_SUBNET_MASK= ROUTER的子网掩码ROMMON 3 >DEFAUT_GATEWAY= 默认网关地址（可以没有，也可以是TFTP服务器）ROMMON 4 >TFTP_SERVER= TFTP 服务器IP地址ROMMON 5 >TFTP_FILE= IOS文件名（只给出文件名，不需要路径）ROMMON 6 >tftpdnld 回车注意：前面的几条命令必须使用大写，而最后的tftpdnld则要用小写。
在tftpdnld命令执行后，只要根据提示选择，就可完成文件的传输。
当文件传输完后，将自动回到命令行下，输入reset重启ROUTER，重启后就又回到了熟悉的IOS模式下甚至连以前配置的信息都不会丢失。
注意的几个问题：A.在连接运行tftp server的PC 机至路由器时，必需使用路由器的第一个以太口，即Ethernt0(对2500系列等)，Ethernet0/0（对2600系列等），其它系列略有差别，可根据使用手册进行确定。
用XMODEM恢复cisco3550交换机ios
用XMODEM恢复cisco3550交换机ios如果不小心把cisco3550的flash清了（erase flash），真是很惨！希望大家小心点，别犯这种错误。
ios文件一般只有cisco站上有，还要cco的帐号。
如果公司还有一样的3550，可把好的3550的ios 备份下来，传到坏的3550上，再boot启动就ok了。
下面把备份和恢复的详细过程记录下来，已备参考！首先在主机a上装tftp server服务，并开启服务，配置ip地址为XXX.XXX.XXX.XXX。
配置好的3550交换B的端口X为vlan1的端口，配置vlan1的ip地址为主机a的同一网段地址。
在全局配置模式下进行如下操作：switch#copy flash: c3550-i5q3l2-mz.121-12c.EA1.bin tftp://XXX.XXX.XXX.XXX将系统引导文件.bin备份到主机a上。
和用TFTP升级IOS相比，Xmodem速度更慢，操作相对会复杂一点，如果你的交换机还能进系统，推荐使用TFTP方式升级IOS，当IOS被人误删之后，那只能用Xmodem方式恢复IOS。
1、使用SecureCRT新建会话在新建会话中注意把波特率改为9600，在XON/XOFF前打勾。
2、要执行的命令串口线连接坏的3550交换机C的console 口（如果用超级终端，必须支持XMODEM协议，配置速率为9600），重关机启动交换机c，并按住mode按钮1-2秒钟。
启动过程出现如下提示信息：The system has been interrupted prior to initializing the flash file system. The following commands will initialize the flash file system, and finish loading the operating system到switch：命令提示下输入switch：flash_initswitch：load_helperswitch#：copy xmodem: flash:image_filename.bin3、发送文件如果用超级终端，选择发送文件，选择协议为XMODEM，选择发送文件为刚才备份好的文件c3550-i5q3l2-mz.121-12c.EA1.bin，并开始发送，发送过程较长，请耐心等待。
路由器遗失或误删除IOS档后的复原方法
SPA.151-4.M4.bin)。
需要先将 IOS 档备份去 TFTP “192.168.10.10”即可。
我 们 要 做 的 是 先 把 IOS 服务器 ：
6. 询 问 备 份 到
档备份到 TFTP 服务器中，然
1. 使 用“show flash” TFTP 中 是 否 也 用“c2900-
后再把路由器中的 IOS 档删 命令查看路由器的 flash 空 universalk9-mz.SPA.151-
服 务 器 加 载 的 IOS 档 名，最 后 使 用 “tftpdnld”命 令 把 以 上 的 命 令 生 效。 请 注 意，笔 者 试 过 使用小写字母来设 定以上的指令是不 成 功 的，因 此 请 读 者一定要根据图 4 中的字母大小写规 则 设 定，否 则 可 能 会失败。
图 4 设定好之 后，使 用“reset” 命令 ( 在正常模式 下路由器重开机 用 reload 命 令，但 在 ROMMON 模 式 下 使用的是 reset 命 令，请 读 者 注 意 ) 重新启动路由器之 后如图 5 所示使用 “show flash”命令 查 看，发 现 flash 中 已 经 成 功从 TFTP 服务器上加载 IOS 档了。 到这里我们就已经成功 把 IOS 从 TFTP 服 务 器 上 加 载到了路由器的 flash 档中， 所以拯救 IOS 的任务也宣告 完成了，有了 IOS 档案，路由 器可以正常开机以及正常运 作了。N
的 操 作 系 统，如 路由器，本文介绍路由器 IOS 遗失或误删除 IOS 的解决 universalk9-
同 Windows 操 作 方法。
mz.SPA.151-4.
系 统 一 样，路 由
M4.bin)。
c3560x交换机镜像恢复
c3560x交换机误删镜像恢复如果没有相同的两台交换机或前期已经备份出bin镜像文件可到思科官网下载镜像（需要相关的账号）分三个步骤：1电脑端设置、2交换机镜像导出、3交换机镜像导入一、首先下载Cisco TFTP Server软件后打开软件点击下图中间小红圈出现如图所示，设置TPTP服务器目录存放位置设置好后点确定给电脑设置IP地址192.168.1.10 255.255.255.0二、思科c3650x交换机备份ios文件到本地通过串口线连接交换机用CRT登录交换机给VLAN1配置ip地址Switch# conf t （进入全局模式）Switch(config)#int fastEthernet vlan1 （交换机默认存在vlan1，如果没有请创建vlan）Switch(config -vlan)#ip add 192.168.1.100 255.255.255.0 （为vlan1配置IP地址）Switch(config-vlan)#exitSwitch(conf)#exitSwitch#通过网线直连电脑及交换机，并把电脑的IP地址设置成跟vlan1同一个网段（cmd下ping通交换机即可）Show flash查看flash目录下的文件如下：Switch#show flash:Directory of flash:/501 -rwx 1048 Mar 1 1993 00:01:26 +00:00 multiple-fs3 -rwx 1948 Mar 1 1993 00:01:28 +00:00 config.old4 drwx 512 Mar 1 1993 00:07:56 +00:00 c3560e-universalk9-mz.122-55.SE8 （为flash：目录下的一个文件夹）cd进入c3560e-universalk9-mz.122-55.SE8目录查看文件cd flash:c3560e-universalk9-mz.122-55.SE8 （注意格式的书写）dir查看当前目录下的文件c3560e-universalk9-mz.122-55.SE8.binSwitch#copy flash:/c3560e-universalk9-mz.122-55.SE8/c3560e-universalk9-mz.122-55.SE8.bin tftp（拷贝flash:/目录下c3560e-universalk9-mz.122-55.SE8/目录下的c3560e-universalk9-mz.122-55.SE8.bin文件到tftp服务器）Address or name of remote host []? 输入tftp服务器的IP地址即电脑的ip地址Destination filename [c3560e-universalk9-mz.122-55.SE8.bin]? 给拷贝的镜像文件命名（可默认），回车后开始执行拷贝三、通过镜像对交换机进行恢复通过crt上传连接交换机后界面会如下Switch:Switch: flash_initSwitch: load_helperswitch:copy xmodem:c3560e-universalk9-mz.122-55.SE8.bin flash:c3560e-universalk9-mz.122-55.SE8.bin （通过xmodem传输c3560e-universalk9-mz.122-55.SE8.bin到flash:目录下）switch: copy xmodem:c3560e-universalk9-mz.122-55.SE8.bin flash:c3560e-universalk9-mz.122-55.SE8.bin 当不断出现CCC提示时打开CRT菜单栏的传输Begin the Xmodem or Xmodem-1K transfer now...CCCCCC选择传输列表的发送Xmodem（N）进行bin文件上传传输完成后启动系统：switch: boot等待一段时间后交换机启动完成即可。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
周日公司电脑不能上网，经检查是三层交换机cisco3560 出问题，报错如下：=============================================Base ethernet MAC Address: 00:19:56:d0:dd:80Xmodem file system is available.The password-recovery mechanism is enabled.Initializing Flash...flashfs[0]: 0 files, 1 directoriesflashfs[0]: 0 orphaned files, 0 orphaned directoriesflashfs[0]: Total bytes: 32514048flashfs[0]: Bytes used: 1024flashfs[0]: Bytes available: 32513024flashfs[0]: flashfs fsck took 12 seconds....done Initializing Flash.Boot Sector Filesystem (bs) installed, fsid: 3done.Loading"flash:c3560-advipservicesk9-mz.122-25.SEE2.bin"...flash:c3560-advipservicesk9-mz.122-25.SEE2.bin: no such file or directoryError loading "flash:c3560-advipservicesk9-mz.122-25.SEE2.bin"Interrupt within 5 seconds to abort boot process.Boot process failed...The system is unable to boot automatically. The BOOTenvironment variable needs to be set to a bootableimage.switch:switch:============================================================================这个完蛋了，交换机里flash文件丢失了，不知道是什么原因造成的。
先不管什么原因，打电脑给思科技术，哎，都打不通，思科服务，真无话可说了，又联系一家思科代理公司，上门维修报价2000元，太贵了。
上网查一下有没有其他办法解决，终于找到一个完美解决方法，步骤如下：一.上网下载一个同型号的bin文件c3560-advipservicesk9-mz.122-25.SEE2.bin第一种方法：X-Modem1、用控制线连接交换机console口与计算机串口1，用带有xmodem功能的终端软件连接（win2000 and xp的超级终端就带这功能）。
2、设置连接方式为串口1（如果连接的是其他串口就选择其他串口），速率9600，无校验，无流控，停止位1。
或者点击默认设置也可以。
3、连接以后计算机回车出现交换机无ios的界面，一般的提示符是：switch:4、拔掉交换机后的电源线重新启动交换机5、在超级终端输入：switch:flash_init会出现如下提示：Initializing Flash...6：输入拷贝指令：switch:copy xmodem: flash:c3560-advipservicesk9-mz.122-25.SEE2.bin出现如下提示：Begin the Xmodem or Xmodem-1K transfer now...7、系统提示不断出现C这个字母就可以开始传文件了8、点击超级终端菜单：传送---发送文件，在协议选项中选择Xmodem或者Xmodem-1K协议，然后选择ios的影像文件（flash:c3560-advipservicesk9-mz.122-25.SEE2.bin），开始传送。
9、因为不能改速率，所以传送得很慢，我的大概传送了80分钟左右，请耐心等待。
10、传送完毕后提示：File "xmodem:" successfully copied to ....switch:11、在提示符下输入switch:boot启用新的ios系统12、重新加电完成恢复工作。
终于可爱的启动@@@@@@@@@@@界面就出现了，内心特别高兴，为公司省了这么多钱，同时自己也学到了这个方法，最后把相关配置配上所有员工就可以上网了。
但上网查到有最好的方法，这里跟大家共享一下：这个是我恢复的方法，现在看来非常的不科学，效率低。
后来看了别人同样用X-Modem恢复IOS，但是效率要高的方法：先打开超级终端，进入rommon 模式（Ctrl+Break组合键），键入confreg, 如下：~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~rommon 1 > confreg 回车Configuration Summaryenabled are:load rom after netboot failsconsole baud: 9600boot: image specified by the boot system commandsor default to: cisco2-C2600do you wish to change the configuration? y/n [n]: y (选择 yes)enable "diagnostic mode"? y/n [n]: n (选择 no)enable "use net in IP bcast address"? y/n [n]: n (选择 no)disable "load rom after netboot fails"? y/n [n]: n (选择 no)enable "use all zero broadcast"? y/n [n]: n (选择 no)enable "break/abort has effect"? y/n [n]: n (选择 no)enable "ignore system config info"? y/n [n]: n (选择 no)change console baud rate? y/n [n]: y (选择 yes)enter rate: 0 = 9600, 1 = 4800, 2 = 1200, 3 = 24004 = 19200,5 = 38400,6 = 57600,7 = 115200 [0]: 7 (选择 7,用最大的115200速率的xmodem传输)change the boot characteristics? y/n [n]: n (选择 no)Configuration Summaryenabled are:load rom after netboot failsconsole baud: 115200boot: image specified by the boot system commandsor default to: cisco2-C2600do you wish to change the configuration? y/n [n]: n (选择 no)You must reset or power cycle for new config to take effectrommon 2 > reset 回车注意：在此时键入 reset键之前，开始定义串口速度（我的电脑---端口属性----串口速度调为115200），然后再修改超级终端里设置速率为115200，记住，一定这么做！否则出现乱码！然后关闭这个超级终端，重新建立一个超级终端连接，（期间系统重新启动）启动后，出现rommon 1> 提示符然后,输入rommon 1> xmodem -rDo not start the sending program yet...Invoke this application only for disaster recovery.Do you wish to continue? y/n [n]: y (选择 yes)Ready to receive file ...此时，在超级终端的菜单上的“传送”---“发送文件”----选择IOS镜像文件所在地以及选择使用“xmodem”协议，点击“发送”即可然后等待10-20分钟左右就把3-6M的IOS灌进去了！~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~（修改回计算机串口与超级终端、路由器confreg下的xmodem等9600的传输速率）（videre注：实际用的时候，我发现这个命令总是改不成功，后来发现在line con 0下面有了一个speed 115200，所以即使改register成功，启动以后router又执行speed 115200,还是不行，所以如果有这个问题，记得把这个语句no掉）Router>en 进入新IOS的特权模式Router#reload 重启系统Proceed with reload? [confirm] 回车00:01:04: %SYS-5-RELOAD: Reload requestedSystem Bootstrap, Version 11.3(2)XA4, RELEASE SOFTWARE (fc1)Copyright (c) 1999 by cisco Systems, Inc.TAC:Home:SW:IOS:Specials for infoPC = 0xfff0a530, Vector = 0x500, SP = 0x680127b0C2600 platform with 24576 Kbytes of main memoryPC = 0xfff0a530, Vector = 0x500, SP = 0x80004684monitor: command "boot" aborted due to user interruptrommon 1 > confreg （输入“confreg”命令）Configuration Summaryenabled are:load rom after netboot failsconsole baud: 115200boot: image specified by the boot system commandsor default to: cisco2-C2600do you wish to change the configuration? y/n [n]: y (选择 yes)enable "diagnostic mode"? y/n [n]: n (选择 no)enable "use net in IP bcast address"? y/n [n]: n (选择 no)disable "load rom after netboot fails"? y/n [n]: n (选择 no)enable "use all zero broadcast"? y/n [n]: n (选择 no)enable "break/abort has effect"? y/n [n]: n (选择 no)enable "ignore system config info"? y/n [n]: n (选择 no)change console baud rate? y/n [n]: y (选择 yes)enter rate: 0 = 9600, 1 = 4800, 2 = 1200, 3 = 24004 = 19200,5 = 38400,6 = 57600,7 = 115200 [7]: 0 (选择 0,改回用标准速率速率9600的xmodem传输) change the boot characteristics? y/n [n]: n (选择 no)Configuration Summaryenabled are:load rom after netboot failsconsole baud: 9600boot: image specified by the boot system commandsor default to: cisco2-C2600do you wish to change the configuration? y/n [n]: nYou must reset or power cycle for new config to take effectrommon 2 >此时手工改回计算机串口与超级终端2者传输速率为9600然后敲入rommon 2 >reset( 最好关电源)他的方法有两个地方和我的不一样，首先是他在启动后进入了rommon模式，其次是他修改了串口的速率，这样就比我快的多了。
