通信管道建设要求
通信管道技术交底
（1）沟槽作业必须带好安全帽。
（2）夏天天气炎热注意防署降温。
（3）晚上加班注意临时用电安全，保证足够照明。
（4）雷雨天气注意防雷。
（5）严禁雇用高龄和童工。施。
2．管道放线
本工程通信排管放线均按检查井坐标表严格放线，检查井坐标点为主线管道轴线投影与检查井横轴线交点。
3．沟槽开挖
管线沟槽开挖边坡应有一定的坡度以保证施工安全。沟槽开挖边坡最陡值根据不同土质按1:0～1.5控制（详见管道断面图），如果现场条件不允许，必须采取加支撑等措施。
对于填方地段，须在填方进行至管顶标高1.0m之上后方可开挖管道沟槽，填方应按道路路基要求进行。
6．沟槽回填
管线沟槽回填必须在混凝土及砂浆达到80%以上设计强度后方可进行。回填要求分层压实、对称均匀回填,密实度不小于90%。
回填材料采用沟槽开挖的土石方就近回填，但回填料的粒径不得大于0.1m；在道路范围内，压实度应达到道路路基密实度要求。
管区（沟槽底至管顶以上1.0m范围内）禁止采用推土机等大型机械进行回填。管顶严禁使用重锤夯实。
（4）管底两侧抹1:2.5水泥砂浆，要求作到抹严、压实、平整光滑、无欠茬、不空鼓和不漏水。
（5）塑料管的铺设方法为：将插口端第三个波纹套上橡胶圈，插入承口端在接续管另一端垫上木板用锤子（8磅左右）敲击木板，接头处橡胶圈进入承口即可。
蜂窝式PVC管的敷设及要求
（1）蜂窝式PVC管和接头在粘合前应用棉纱或干布将承口内侧、插口外侧和管孔擦拭干净，使被粘处保持清洁，无尘砂与水迹，当表面沾有油污时，应用丙酮等清洁剂擦净。
（8）管材长短的调整，可用切割的方法进行，在切割前应先量好尺寸，并画上锯断环线，切割处切口要垂直于管材轴线，且应光滑平整。
通信管道施工规范
管道孔数
备注
主干道路
4孔为主
乡镇团场2孔为主
次干道路
4孔为主
在个别情况下选择2孔，乡镇团场2孔为主
分支道路
2孔为主
乡镇团场1孔为主
小区道路
4孔/2孔/1孔
4孔管群的选择下方第4条解释
核心机房/汇聚机房进出局
6孔
在个别况下选择8孔，保证进出管道的二路由
288芯光交接箱的管道引入
6孔（5孔盘管）
432/576芯光交接箱的管道引入
8孔（5孔盘管）
四、管群组合及人手孔的选用原则
1）主干道路管道的管群组合选用七孔蜂窝管为主，管群组合为2X2，总孔数以4 孔为主。 2）次干道路管道的管群组合选用七孔蜂窝管为主，管群组合为2X2，总孔数以4 孔为主，在个别况下选择2孔。 3）分支道路管道的管群组合选用七孔蜂窝管为主，管群组合为2X1，总孔数以2孔为主。 4）小区道路管道以2孔为主，在大型社区内，管道的主线可采用4孔，所谓主线管道即是管道由道路管道引入小区后，由另外一端可穿出小区并与另外一条路相连通，这种情况下该主线管道可采用4孔；若小区管道不能与另外一条路相连通，则采用2孔管道，不能修建4孔管道。其余分支管道应采用2孔或者1孔。当选用1孔管道时，宜选用小号4孔栅格管（为美化天线馈线考虑）；当管群组合大于1孔时，建议其中1孔选用4孔栅格管，其余管材选用7孔蜂窝管，入楼管道可采用1孔Ф63塑料管（考虑其弯曲性比蜂窝管好）。 5）核心机房/汇聚机房进出必须保证二路由，每侧路由上的管群孔数应在6孔以上，选用七孔蜂窝管为主，管群组合为3X2。 6）在主干道路和次干道路上管道段长控制在100m~120m之间为宜，人孔应选择在客户密集、引出方便地方，在重要客户门口要修建引出管道，引出管道>12m时应在末端修建引出手孔。
管道光缆施工要求
一、通信管道路由和位置的确定：1、通信管道建筑避免在规划不定、尚未定型、或虽已成型、但土壤未沉实的道路上(城市规划有特殊要求的除外），应远离电腐蚀和化学腐蚀地带，尽量选择在地下或地上障碍物较少的街道上。
2、城区通信管道的位置，宜建筑在人行道下、高等级公路上的车道下,不宜建在快车道下.3、通信管道和其他地下管线及建筑物间的“平行”和“垂直”净距应符合验收规范或设计标准（见附表1）.4、城区内建筑通信管道的路由，必须经城管部门批准有红线图，否则严禁施工.二、管道及人（手)孔建筑:（一）管道:1、通信管道使用材料主要有水泥管块、高密度聚乙烯（HDPE)波纹管或硬质聚氯乙烯(PVC)硬塑管等.PVC硬塑管：应保证其直径在φ98／90mm以上；HDPE波纹管其直径在φ110／100mm以上。
使用钢管、塑管时内径应一致。
2、在下列情况下宜采用塑管：（1）腐蚀情况较严重的地段；(2）地下障碍复杂的地段;（3）施工期限要求迅速复原的地段；（4）塑管的接续宜采用承插法。
采用承插法接续塑料管，其承插部分应涂粘合剂,应在距直管管口10mm处向管身涂抹,涂抹承插长度的2/3。
（5）塑料管的组群管间缝隙为10—15mm，接续管头必须错开,每隔2-3米设垫物支撑，并保证管群的整体形状统一。
进入人(手）孔窗口部分的堵抹（喇叭口）不应凸出墙面,应终止在墙体内30—50mm处。
3、在下列情况下宜采用钢管：（注：钢管壁厚2。
0mm以下时为薄壁钢管,2。
0mm 以上时为厚壁钢管.）(1）钢管附挂在桥梁上或跨越沟渠、有悬空跨度；（2）埋深过浅或路面荷载过重;（3）地基特别松软或有可能遭到强烈振动;(4）有强电危险或干扰影响需要防护；（5）在有腐蚀的地段采用钢管时，必须做钢管的防腐处理；（6）钢管接续宜采用管箍法，两根钢管应分别旋入管箍长度的1/3以上，两端管口应锉成坡边,使用有缝管时应将管缝置于上方。
4、管道应建筑在良好的地基上，地基分天然地基和人工地基两种。
通信管道施工规范
通信管道施工规范通信管道施工规范一、通信管道施工概述通信管道施工是指在规定范围内，按照工程设计要求进行通信线缆和光缆的敷设施工。
通信管道的施工一般分为开挖、埋设以及填充三个阶段。
本规范旨在规范通信管道施工的工艺和质量要求，确保通信线缆和光缆的正常运行和使用。
二、通信管道施工的前期准备1. 设计前准备施工单位应根据工程设计要求，制定详细的施工方案，并进行相关材料和设备的选购和准备，确保施工过程中的材料和设备符合工程要求。
2. 基础准备在进行通信管道施工之前，必须进行相关的基础准备工作，包括勘察、踏勘、标记等，确保施工的顺利进行。
3. 安全准备施工单位应按照相关安全规范，制定详细的安全措施和预防措施，确保施工期间安全无事故发生。
三、通信管道施工的工艺要求1. 开挖（1）开挖应按照工程设计要求进行，确保开挖的深度、宽度和斜坡的坡度符合要求。
（2）开挖过程中应进行降噪处理，以减少对周围环境的影响。
（3）开挖完成后，应及时清理施工现场，确保场地整洁。
2. 埋设（1）埋设时应选用质量符合国家标准要求的管道和管件。
（2）冷缩管道连接时，应加强管道的防腐蚀处理。
（3）埋设过程中应注意保护现有的地下管线和设施，防止二次破坏。
（4）埋设完成后，应进行管道连通测试和质量检查，确保管道的质量符合要求。
3. 填充（1）填充应按照工程设计要求进行，确保填充的材料和厚度符合要求。
（2）填充过程中应采取有效的措施防止管道移位和损坏。
（3）填充完成后，应进行压实和检查，确保填充质量符合要求。
四、通信管道施工的质量要求1. 通信管道的线路布置应符合工程设计要求。
2. 通信管道应严格按照工程图纸执行，避免偏离原始设计的要求。
3. 通信管道的埋设材料和设备应符合国家相关标准。
4. 通信管道施工过程中应进行严格的质量检查，确保施工质量符合要求。
5. 通信管道施工完成后，应进行管道连通测试和质量验收，确保管道的正常运行和使用。
五、通信管道施工的安全要求1. 施工现场应设置明显的安全标志和警示标志，保持施工现场的整洁和安全。
通信管道基础
管孔总容量
11～18 6～11 4～7 8～11 4～7 4～7
管孔搭配 (7M+4P)(11M+7P） (4M+2P)-(7M+4P） (3M+1P)-(5M+2P） (6M+2P)-(7M+4P） (3M+1P)-(5M+2P） (3M+1P)-(5M+2P）
设计规范-管材的选择
选择原则
1、通信管道通常采用的管材主要有：水泥 管块、硬质或半硬质聚乙烯（聚氯乙烯）塑 料管以及钢管等。 2、水泥管块的规格有三孔管块、四孔管块 和六孔管块。 3、通信用塑料管的管材主要有两种，聚氯 乙烯（PVC-U）和高密度聚乙烯（HDPE） 管，在高寒地区的特殊环境宜采用高密度聚 乙烯管。 4、钢管宜在过路或过桥时使用。 5、对于城区原有道路各种综合管线较多、 地形复杂的路段应选择塑料管道；用于光缆 敷设的专用管道宜选用塑料管道；在郊区和 野外的长途光缆管道将建设应选用硅芯塑料 管道。
设计规范-通信管道埋设深度
深度要求
1、通信管道的埋设深度（管顶至路面）不应低于表要求。当达不到要求时，应采 用混凝土包封或钢管保护。 2、进入人孔处的管道基础顶部距人孔 基础顶部不应小于0.40m，管道顶部距人孔 上覆底部不应小于0.30m（简称上三下四）。 3、管道的敷设应有一定的坡度，以利渗入管内的地下水流向人孔。管孔坡度应为 3‰-4‰，不得小于2.5‰；如街道本身有坡度，可利用地势获得坡度。 4、为了加强 管道 的安全和可高，在实际管道设计时，应根据管群组合情况增加埋 设深度，城区建设管孔数较少的应埋到1-1.2m。
设计规范-通信管道的路由和位置
通信管道与通道路由的确定
1、通信 管道与通道路由应远离电蚀和化学腐蚀的地带。 2、应避免在已有规划而尚未成型，或虽已成型但土壤未沉实的道路上，以及流砂 、翻浆地带修建管道与通道。 3、应选择地下、地上建筑物较少的街道。
通信管道建设技术规范

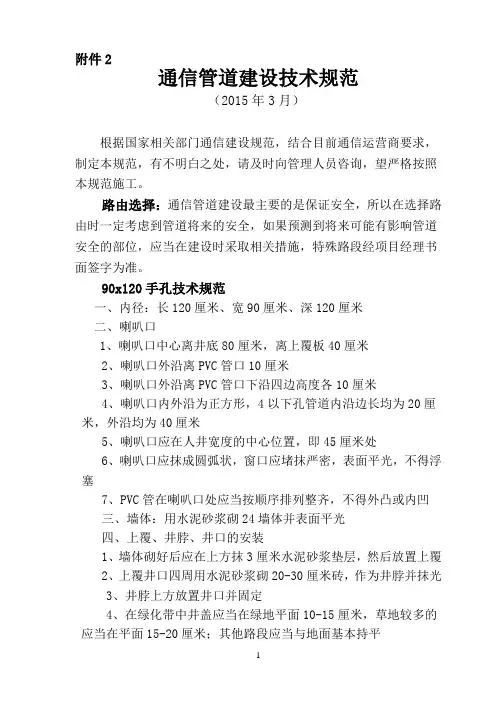

附件2通信管道建设技术规范（2015年3月）根据国家相关部门通信建设规范，结合目前通信运营商要求，制定本规范，有不明白之处，请及时向管理人员咨询，望严格按照本规范施工。
路由选择：通信管道建设最主要的是保证安全，所以在选择路由时一定考虑到管道将来的安全，如果预测到将来可能有影响管道安全的部位，应当在建设时采取相关措施，特殊路段经项目经理书面签字为准。
90x120手孔技术规范一、内径：长120厘米、宽90厘米、深120厘米二、喇叭口1、喇叭口中心离井底80厘米，离上覆板40厘米2、喇叭口外沿离PVC管口10厘米3、喇叭口外沿离PVC管口下沿四边高度各10厘米4、喇叭口内外沿为正方形，4以下孔管道内沿边长均为20厘米，外沿均为40厘米5、喇叭口应在人井宽度的中心位置，即45厘米处6、喇叭口应抹成圆弧状，窗口应堵抹严密，表面平光，不得浮塞7、PVC管在喇叭口处应当按顺序排列整齐，不得外凸或内凹三、墙体：用水泥砂浆砌24墙体并表面平光四、上覆、井脖、井口的安装1、墙体砌好后应在上方抹3厘米水泥砂浆垫层，然后放置上覆2、上覆井口四周用水泥砂浆砌20-30厘米砖，作为井脖并抹光3、井脖上方放置井口并固定4、在绿化带中井盖应当在绿地平面10-15厘米，草地较多的应当在平面15-20厘米；其他路段应当与地面基本持平五、井底：井底做10厘米混凝土基础并抹光六、人井应当按照图纸井号和通信运营商采购管道的管孔位置分别喷字喷色七、拉力环、积水罐、穿钉根据公司要求决定是否安装八、70X80X100和100X100X120等手孔技术规范基本相同九、尺寸一律为内经尺寸十、手孔建成后清理好井内卫生管道沟的开挖一、管道沟开挖宽度根据孔数处理，开挖深度最少为1米二、管道沟底部应当夯实、平整，不允许有石块等，避免损坏管材三、管材上面10厘米应当回填细土，管道沟填平后应当夯实四、清理好因为开挖管道沟造成的环境卫生PVC管材的安装一、要对每捆PVC管至少在两端进行绑扎二、接口一定要牢固，否则从接口处进水造成管道不通三、敷设PVC管应当尽量减少弯曲，过路口时应当用钢管或对PVC管进行水泥包封保护四、拉管必须对地下管线、燃气等进行探测，出现问题应当立即采取有效措施，尽量减少损失资料：管道竣工后应当及时上交准确的竣工资料，清点材料济南环球市政工程有限公司2015年3月日。
通信管道规划建设及相关要求
通信管道规划建设及相关要求（分享）管道建设规划原则1、新、改建建筑物，楼外管道应与建筑物内管道相互衔接，工程须同步进行。
2、规划道路红线大于等于40米时，应在道路2侧修建管道，当小于40米时，管道应建设在用户较多的一侧，并预留过路管。
（随建管道考虑）3、通信管道应与市政其他管线同步建设。
路由及位置确定路由确定：1、选择路由应在管道规划的基础上进行，充分研究分路建设的可能（包括在道路两侧建设的可能）2、以下两点应该避开：电蚀及化学腐蚀的地带，以及土质不稳定的地段位置确定：1、一般道路的建设位置按顺序依次选择：1）绿化带2）人行道3）慢车道不建议建设在快车道下（投资成本高，接入困难，线路施工维护不方便）2、高等级公路上应按如下：1）中央分隔带下 2）路肩及边坡和路侧隔离栅内3、管道建设位置宜选择在杆路同侧，有利于减少杆路承受能力4、管道的中心线应平行于道路中心线或建筑红线5、管道建设的位置应远离埋设较深的管线附近（远离雨水、污水等埋设深的管道）容量的确定：1、移动主要道路建设的管孔容量为1+1（1根栅格管+1根110实壁管）管材的选择：1、城市道路宜采用PVC材质的管材，郊区或野外长途管道宜选择高密度聚乙烯管（硅芯管HDPE）。
埋设深度（管顶至路面的距离）：1、塑料管：人行道下（0.7米）车行道下（0.8米）2、钢管：人行道下（0.5米）车行道下（0.6米）弯曲及段长：1、塑料管道段长最长不得超过200米，为了接入的方便，建议管道段长保持在100米左右。
2、塑料管道曲率半径为10米，同一段管道不应有反向弯（即S弯）或弯曲部分中心夹角小于90度（即U型弯）。
（曲率半径主要是用来描述曲线上某处曲线弯曲变化的程度特殊的如：一个圆上任一圆弧的曲率半径恰好等於圆的半径）管道铺设：1、管群宜组成矩形，高度不宜小于宽度，但高度不宜超过宽度一倍2、横向排列的管孔宜为偶数，宜与人孔托板容纳的光（电）缆数量吻合（查询托板容量）3、管道铺设完成后应将管材的管口进行封堵4、硬土地区，沟槽挖好后在沟底回填50mm的细土；对于做混凝土基础（或钢筋混凝土基础）的情况下，基础完成后在基础上回填50mm的细土5、管道进入人孔或建筑物时，靠近人孔或建筑侧应做不小于2m长度的钢筋混凝土基础和包封6、管孔内径大的管材应放在管群的下边和外侧，管孔内径小的管材应放在管群的上边和内侧7、多层管道铺设时应分层填补管间空隙8、九孔管接头部分应涂刷胶全剂，塑料管应插到底，挤压固定；承插式管应承插到底，固定牢固9、塑料管之间的接头应错开10、塑料管的标志应在上方11、栅格塑料管管群应间隔3米左右用专用带捆绑一次，对于圆管应采用专用支架固定12、塑料管采用非地下方式铺设时，应对塑料管采用防老化和机械损伤的保护措施人手孔的设置1、人手孔位置应在光电缆分支点、引上光缆汇接点、坡度较大的管线拐弯处，交叉路口或建筑物地下引入线入口处2、交叉路口人手孔宜选择在人行道或绿化带内3、人手孔位置不宜设置在建筑物正门、货物堆场、低洼积水处4、穿过较宽的铁路和较宽的道路，应在其两侧设置人手孔5、对于地下水位较高的地段，人手孔建筑应采用防水处理6、人手孔采用混凝土基础，遇到土壤松软或地下水位较高时，还应增设碴石垫层或采用钢筋混凝土基础。
新建通信管道技术要求与施工
XX县XX路新建通信管道技术要求与施工规范一、管道建设标准、措施及要求管道施工，必须按照工业和信息化部现行标准进行，并满足以下要求：1、施工复测（1）复核管道的具体路由、确定施工方式、环境条件等。
（2）核定管道穿越障碍物需采取防护措施地段的具体位置和处理措施。
（3）复测路由的距离、人（手）孔位置程式、并核对孔间距离。
（4）确定引上管位置、并复核程式及数量。
（5）因环境变化必须对设计单位明确的设计标准进行修改时，由施工单位提出具体意见经设计单位、建设单位同意确定。
2、管道沟的开挖管道沟的开挖直接影响着道路交通、沿线建筑物以及施工人员的安全；同时，关系着工程的土方量，所以开挖管道沟是管道施工的重要环节。
1）、本期工程采用斜坡沟槽管道由于施工期较长，一般都考虑斜坡挖沟。
挖沟时采用的坡度应根据土质而定。
详见下表。
土壤中管道沟壁的坡度表土壤种类垂直：水平沟深＜2m 2m＜沟深＜3m粘土1：0.1 1：0.15 砂质粘土1：0.15 1：0.25 砂质垆坶1：0.25 1：0.5 瓦砾，卵石1：0.5 1：0.75 炉渣，回填土1：0.75 1：12)、管道沟槽在施工过程中的保护措施在以下情况下挖掘沟槽应考虑加设保护措施，以防沟槽侧壁坍塌。
○1土质较差（如填土、瓦砾、砂土等），且地下水位高于沟底。
○2沟深大于1.5m，沟边距房屋边缘的水平距离小于1.5m。
○3挖沟深度较大（＞3m），且土质较松散。
○4沟深虽不超过3m，但土质松散，采用一般的斜坡断面仍不能保证斜壁不发生坍塌。
○5横穿车行道施工，沟顶搭架临时通道，且来往车辆频繁。
○6和管路平行接近的其他管线，虽不暴露在所挖的沟内，但距沟壁很近（＜0.3m时）。
○7管道沟的保护一般采用管道沟护土板。
3）、管道沟槽的计算管道及人孔的宽度与所设管孔的断面组合和管道的埋深以及不同土壤性质有关。
若管道的基础为D，则沟底的宽度为：B＝D+2a＝D＋30，a值一般不小于0.15m，D值为管孔底宽＋0.1m。
通信管道施工要求
通信管道本工程通信管道的工作内容包括包括主线分歧人孔、横穿过路钢管、路肩手孔、全线的干线及支线硅芯管的采购及敷设、过桥钢网玻璃钢管箱的采购与安装、隧道口过路消防套管、场区通信供电管道的敷设和安装等工作。
1通信管道的设置根据机电系统的需要，在主线、互通匝道设臵一定数量的分歧人孔、横穿过路管道、路肩手孔。
在隧道口预留预埋消防过路套管。
通信管道干线通信管道铺设于中央分隔带内，干线管道管群中心与中央分隔带中心线重合。
管道铺设和人孔大样详见大样图和通信管道平面布设图。
2 管道材料（1）高密度聚乙烯HDPE硅芯管（以下简称硅芯管）:本工程干线管道采用目前高速公路上常用的硅芯管通信管材做为主要材料铺设。
硅芯管型号为40/33(（外径40mm，内径33mm）和32/27（外径32mm，内径27mm）两种，要求在外皮上每米加上明显标志，以便将各种用途的管子区分开来。
硅芯管要求外壁平整，不允许有气泡、裂口及显著波纹、凹陷、杂质、颜色不匀、分解变色等，内壁硅胶层应均匀、光滑。
整段硅芯管应平整完好，不得有缺口、破裂或弯折的痕迹。
硅芯管的各项技术指标均应有完整的检测报告，并应满足国家、企业制定的规范标准，以保证硅芯管的质量。
（2）管箱、钢管、钢构件：①通信管道过大、中、小桥、桥式通道，采用钢网复合型玻璃钢制管箱保护用型钢托架支撑通过，中央分隔带过桥，型钢托架预埋在桥梁的中央分隔带护栏基础下，通信管道通过的匝道桥，型钢托架用膨胀螺栓安装在桥梁护栏外侧。
②通信管道过顶部填土厚度小于普通路段管道埋深的暗涵（通道）时，硅芯管群用方钢管槽保护。
③在中央分隔带内，管道过人行天桥、分离式立交中墩时，利用硅芯管的柔性从中墩一侧绕过；④通信管道过中央分隔带开口时，12根32/27硅芯管穿在4根Φ114钢管保护通过,2根40/33穿过1根Φ114钢管保护通过。
⑤在中央分隔带内，管道过监控外场设备基础和安全设施基础时，从基础预留洞中通过；⑥管道过互通立交、服务区时，选合适位臵采用4根Φ114钢管向路侧铺设通信分歧；⑦路侧监控外场设备分歧根据需要采用1孔或多孔Φ89的钢管向路侧分歧铺设，管孔数详见《管道平面布设图》。
通信管道施工说明
通信管道施工说明
通信管道施工是指为了铺设通信线路而进行的地下管道建设工作。
以下是一些关于通信管道施工的说明：
1. 工程准备：在施工前，需要对施工现场进行勘察，了解地形、地质、地下管线等情况，制定详细的施工方案和安全措施。
2. 开挖沟槽：根据设计要求，使用挖掘机或其他工具在地面上开挖沟槽。
沟槽的宽度、深度和长度应符合设计要求。
3. 管道安装：将预制好的通信管道按照设计要求放入沟槽中，并连接各段管道。
管道的接口应密封良好，防止水、泥沙等杂物进入管道内部。
4. 回填土方：在管道安装完成后，需要对沟槽进行回填，使其恢复原状。
回填土应分层夯实，确保地面平整、稳定。
5. 试通检测：在施工完成后，需要对通信管道进行试通检测，确保管道内部无障碍物，通信线路可以顺利穿过。
6. 施工现场清理：施工结束后，需要对现场进行清理，清除废弃物、垃圾等，确保现场整洁。
7. 施工质量控制：在整个施工过程中，需要对施工质量进行严格控制，确保通信管道的质量和安全。
8. 施工安全管理：在施工过程中，要严格遵守安全规定，加强安全管理，确保施工人员的生命安全。
9. 环境保护：在施工过程中，要注意保护环境，减少对周边环境的影响。
10. 施工进度控制：要合理安排施工进度，确保工程按期完成。
通信管道建设标准
• 河南省建设厅《住宅小区及商住楼通信配套设施建 设标准》，标准号DBJ41/T090-2008。
1
目录
一 通信管道标准 二 通信管道规划原则 三 通信管道路由和位置的确定 四 通信管道容量的确定 五 通信管道材料及选择 六 通信管道及人孔建筑 七 管道埋深及保护 八 通信管道的段长与弯曲
8
通信管道路由和位置的确定
其他地下管线及建筑物名称
直径300mm以下
给水管
直径300～500mm
直径500mm以上
污水排水管
热力管
燃气管
压力≤300kPa（压力≤3kg/cm2） 300kPa<压力≤800kPa
电力电缆
（3kg/cm2<压力≤8 kg/cm2） 35kV以下 35kV及以上
高压铁塔基础边
6
通信管道路由和位置的确定
选择管道位置时，应符合下列条件 • 建筑在人行道下。如在人行道下无法建设，可建筑在
慢车道下，不宜建筑在快车道下。 • 高等级公路上的通信管道建筑位置选择依次是：在隔
离带下、路肩和防护网以内。 • 通信管道与通道中心线应与道路中心线或建筑红线平
行。且人孔和通道内不得有其他管线穿越。 • 通信管道与通道位置不宜选在埋设较深的其它管线附
目录
一 通信管道标准 二 通信管道规划原则 三 通信管道路由和位置的确定 四 通信管道容量的确定 五 通信管道材料及选择 六 通信管道及人孔建筑 七 管道埋深及保护 八 通信管道的段长与弯曲
0
通信管道标准
• 中华人民共和国信息产业部《通信管道与通道工程 设计规范》，标准号YD/T50373-2006。
通信管道施工工程技术标准
通信管道工程施工技术标准根据原邮电部相关管道施工技术规范，结合电信部门管道建设的实际施工经验，为规范通信管道建设的市场秩序，确保工程施工质量，提高工程投资效益，现特制订移动通信管道工程施工技术规范:一、管道施工基本要求1、工程材料满足相关专业技术质量标准，要求使用上等标准材料。
2、施工技巧和工艺等要娴熟。
二、管道施工工程要求1、敷设管道选用高密度聚乙烯双壁波纹管或七孔梅花管，孔径分别为100mm和110mm。
特殊地段需较强抗压，离地表较浅等情况采用孔径为100mm钢管。
2、管道基础混凝土夯实后厚度为5cm，管道两边混凝土厚度为5cm，管孔上层混凝土夯实后厚度为5CM（距管道顶部），使用100＃标号的混凝土,如果是敷设4孔以上的管道，两层管材之间需用沙浆填充，分别以2孔及4孔管道为例，见下图。
3、管道顶部距人行道路面的最小隔距为0.7米，车行道0.8米，铁路为1.5米。
4、管道底基础距人孔底基面的净距不小于0.3米。
5、管道与其它地下管线互相交越时（移动管道从其它管道下穿过)，必须采取其它保护措施，如混凝土包封等.6、管道与人孔接口需抹平，形成喇叭口.三、现行人孔的标准1、每隔80米至100米内设置人孔，管道转弯处设置人孔,特殊情况另行处理。
2、人孔的型号及规格尺寸（以内空尺寸为准）a、手孔长0。
7米,宽0。
7米，深0。
9米；b、小号人孔长1.1米，宽1.0米，深1.8米；c、中号人孔长1.9米，宽1。
5米，深1.8米；d、大号人孔长2.8米，宽1。
8米，深1.8米；注明：1)、人孔的长度和宽度尺寸均以内壁为准；2）、人孔的高度为内部净高度。
3、人孔的基础厚度为10cm，采用150号混凝土。
4、人孔墙体四壁用240mmX120mmX60mm标准砖和100号砂浆砌筑,采用眠砖平铺实砌方式，要求四壁的内外壁墙面采用1：2.5水泥砂浆抹面；人孔四壁与基础上的结合部的内外角都用1：2.5水泥砂浆抹八字角。
通信管道施工标准
序号
项目
标准
1
管道沟
1.1开挖深度到达到1.8米,保证管材敷设后的埋深达到1.2米
1.2沟底夯实平整,无高低起伏
1.3管面与沟底应铺8cm C15混凝土
1.4回填土前,应先清除沟（坑）内的遗留木料、草帘、纸袋等有机物质,以免以后经腐蚀后造成腔体、沟（坑）内如有积水和淤泥,必须排除后方可进行回填、每回填30cm时应夯实、回填土离管面30cm内不应有大于10cm的碎石或砖块,绿化带回填土应高于路面20cm
2.4PVC管面至地面埋深低于80cm（70—80cm）则需对管道实行砼包封处理若低于70cm需换用钢管敷设
2.5管道坡度一般为3～4‰,不得小于2.5‰,管道坡度一般采用两种形式：一字坡和人字坡,严禁出现V字坡
2.6管材包封：管材敷设后,侧面包封不小于5CM,上面包封不小于8CM（混凝土标号C15）
3
顶管
3.1顶管施工需敷设子管,管材质量符合使用要求
3.2顶管深度符合设计要求
4
手孔及人孔
4.1小号手孔的规格：120*90*150（内长宽高）,大号手孔的规格：170*120*180（内长宽高）,小号直通人孔的规格：220*140*180（内长宽高）,墙体粉刷厚度均匀,平整,必须压光,墙角不允许的歪斜,对于合建、购买的管道,具体人（手）孔规格符合设计要求
4.5井圈固定牢固,井脖子高度是否达标
4.7手井内四壁连接处应抹八字、八字抹角应表面光滑
4.8管道喇叭口距井底基础面的距离不小于30cm,距墙体顶部距离不小于30cm,允许偏差不大于10mm, PVC管口应终止于手孔墙内侧3－5cm, ,管孔间抹灰为1cm
4.7管道基础现场浇注混凝土前需按规定挖好积水坑,坑深比积水罐高度深10cm,基础表面应从四个方向向积水罐做2cm的泛水
通信管道工程施工及验收技术规范
通信管道工程施工及验收技术规范第一章总则1.1 目的和依据为规范通信管道工程施工及验收技术，保证工程质量，保障通信设备运行稳定，特制定本规范。
本规范依据相关国家法律法规和标准，结合通信管道工程施工及验收的实际情况，明确了通信管道工程施工及验收技术规范的要求。
1.2 适用范围本规范适用于通信管道工程的施工及验收，包括通信管道的设计、材料选用、施工工艺、管道敷设、验收及竣工验收等过程。
第二章设计要求2.1 通信管道设计通信管道设计应符合相关国家规定的设计标准，根据通信设备的需要确定通信管道的类型、规格和布置。
通信管道应具备承载能力强、绝缘性能好、防腐蚀性强等特点，以确保通过电缆等通信设备的传输安全可靠。
2.2 通信管道布置通信管道的布置应考虑通信设备的传输路径和通信信号的稳定性，避免管道交叉、短路等现象的发生。
同时，通信管道的布置要求符合相关的通信管道标准，确保通信管道的安全运行。
第三章施工过程规范3.1 施工准备在进行通信管道工程施工前，应做好工程准备工作，包括对施工现场的检查、环境调查、材料选购、设备准备等工作。
施工现场应保证通信管道的施工空间充足，并应避免与其他建筑物发生交叉、碰撞等情况。
3.2 施工材料通信管道施工材料应符合相关标准，具备良好的防腐蚀性能、承载能力、绝缘性能等特点。
施工材料的选用应经过严格的检查和评定，确保其符合通信管道施工的要求。
3.3 施工工艺通信管道的施工工艺应符合相关标准和规范，施工人员应具备相关证书和专业技能。
施工过程中应注意对通信管道的绝对敷设，避免材料损坏或破坏。
3.4 管道敷设通信管道的敷设应根据设计要求进行，保证通信管道各部分之间的协调和连接。
管道敷设应选用合适的工具和方法，避免管道损坏或泄漏的情况。
第四章验收标准4.1 施工验收通信管道工程的施工验收应符合相关的验收标准，包括通信管道的设计要求、材料要求、施工工艺要求等。
施工验收应由专业的验收人员进行，验收后出具合格证明，用以确认通信管道工程的质量及合格性。
通信管道2023年标准
通信管道2023年标准一、引言通信管道是现代通信网络的重要组成部分，负责传输各种通信业务和数据。
为了确保通信管道的稳定性和可靠性，制定一套完善的标准体系至关重要。
本文将围绕通信管道2023年标准这一主题，从标准制定背景、标准内容、实施方案及展望等方面进行阐述。
二、标准制定背景随着通信技术的快速发展，通信管道建设规模不断扩大，对管道质量和管理提出了更高的要求。
为了规范通信管道的建设、维护和管理，保障通信网络安全和畅通，有必要制定一套符合当前实际情况的通信管道标准。
三、标准内容1.管道材质与规格：规定通信管道所使用的管材类型、规格尺寸、力学性能等指标要求，确保管道质量符合相关标准。
2.管道布局与设计：规范通信管道的布局方式、设计原则、安全防护等，确保管道布局合理、安全可靠。
3.管道施工与验收：明确通信管道施工流程、技术要求、质量检测等，确保施工质量符合标准要求。
4.管道维护与管理：规定通信管道的维护保养制度、管理规范、应急处置等，确保管道处于良好运行状态。
5.其他相关标准：包括通信管道与其他基础设施的协调配合标准、安全防护标准等。
四、实施方案1.培训与宣传：组织相关单位和人员参加通信管道标准的培训活动，提高对标准的认识和理解。
2.监督与检查：加强对通信管道建设、维护和管理的监督检查，确保相关单位严格遵守标准要求。
3.认证与评估：建立通信管道建设、维护和管理的认证与评估体系，对符合标准的单位进行表彰和奖励。
4.标准化协同工作：加强与其他相关标准的协同工作，形成标准体系，提高通信管道建设的整体水平。
五、展望随着通信技术的发展和需求的增长，通信管道标准将面临新的挑战和机遇。
未来，我们需要在现有标准的基础上，不断优化和完善标准体系，提高标准的针对性和适用性。
同时，我们也需要关注新技术、新应用的发展，积极探索适应未来通信网络发展的新标准。
综上所述，通信管道2023年标准是一套全面、系统、规范的通信管道建设、维护和管理标准体系，对于保障通信网络安全和畅通具有重要意义。
小区通信管道工程建设规范
新疆移动小区通信管道工程建设规范要求1、小区管道基础要求1.1对于非机动车道、人行道、绿化带及住宅小区内的管道，两种处理方式：(1)原始地基且土质较好地段取消基础、要求夯实，包封仅在接头处制作，埋深0.8米（管顶距离路面绝对标高）。
(2)土壤为填土类或基坑下的不稳定的土壤超过40厘米，如泥炭、腐殖土、有机土、塑性高的湿粘土，采用砂垫层法或换其它良好土壤法的地基处理方式，土质较好的填土，但紧密度不够，则采用表面夯实法处理地基。
1.2对于穿越小区道路的管道，即管道应制作基础、全包封、埋深（管顶距离路面绝对标高）1米等。
1.3对于管道埋深不足0.8米，及引上路由需穿越快车道或其他地下障碍物时可选用钢管。
2、小区路由选择原则1)小区管道的路由应取得房地产开发商的书面确认，并作为档案存档，以备涉及迁改时被动。
2)管道路由尽量避免与燃气管道、高压电力线在道路同侧建设。
不可避免时，管道与其他地下管线的最小净距，应符合信息产业部颁发的YD5007-2003《通信管道与通信工程设计规范》中表3.0.3的规定。
3)管道与其它地下管线的最小净距表（米）（净距指管道外壁之间）●主干排水管后敷设时，其施工沟边与管道间的水平净距不宜小于1.5m；●当管道在排水管下部穿越时，净距不宜小于0.4m，通信管道应作包封，包封长度自排水管两端各加长2m；●在交越处2m范围内，煤气管不应做接合装置和附属设备；如上述情况不能避免时，通信管道应作包封2m；●如电力电缆加保护管时，净距可减至0.15m。
1)小区管道路由选择时，应满足管道路由最短及人、手孔数量最少的原则。
根据弱电进线口的位置或基站安装地点，确定人、手孔位置。
2)若有基站或汇聚节点机房在小区时，应考虑进出不同物理路由。
3)两幢楼单元对开或引出点相对时，宜只建一趟管道。
4)管道路由应沿规定的道路和分配的断面要求敷设，不应任意穿越广场或今后要建设的空地。
通信管道中心线应平行于住宅区道路中心线或建筑边线。
