空压机在线监控技术方案
空压机物联网远程运维监控系统解决方案【最新版】
空压机物联网远程运维监控系统解决方案空压机物联网系统，通过物联网技术实现远程监控管理功能，空压机物联网系统将终端空压机的各种数据信息传输到监控中心，便于时时在线监控、记录、查询、统计、分析。
空压机物联网，同时客户可使用PC端、移动端、大屏端，实现数据查看、修改、报警、开关机等操作。
大数据时代，物联网作为通信行业的新兴应用，在行业标准不断完善、技术不断进步、国家政策大力扶持的推动下，将创造出巨大的市场空间和产业机遇。
传统制造业要抓住这一机遇，进入工业物联网时代，实现设备物联网，打造智能设备。
为抓住这一发展机遇，天津菲利科物联网技术有限公司推出“工业物联网一站式解决方案”，包括设备智能管控系统、物联网大数据智能管控系统、智慧农业与可视化工厂等方案，助力传统制造业转型升级。
一、空压机物联网-行业需求空压机在生产中的应用重要性不言而喻，为了提升产品的竞争力，减少在使用过程中因不确定因素导致的空压机问题，空压机物联网的应用越来越受到企业的重视。
二、空压机物联网-系统概述空压机物联网系统，通过物联网技术实现远程监控管理功能，系统将终端空压机的各种数据信息传输到监控中心，便于时时在线监控、记录、查询、统计、分析。
同时客户可使用PC端、移动端、大屏端，实现数据查看、修改、报警、开关机等操作。
三、空压机物联网-系统功能①远程监控远程查看、监测空压机运行状态、运动参数②预警、报警空压机设备远程故障预警、报警③远程故障诊断可通过远程诊断方式解决空压机出现的问题，快速维修且降低维护成本④配件管理确保原厂配件的销售，并有效保障设备安全稳定的运行⑤生命周期管理空压机生命周期，制定有效的维保计划，为设备的长期可靠运行提供技术支持⑥位置追踪空压机位置追踪，确保压缩机运行项目中的财产安全，并方便维修时调度维修人员及时提供服务⑦远程控制远程控制开关机，修改参数⑧在线升级远程在线升级四、空压机物联网-方案价值1.空压机设备厂家可以实现①远程诊断故障，提升售后效率②产品差异化卖点，提升销量③生命周期管理，提升原厂配件销量④平台权限管理，降低经销商管理成本⑤大数据为设备改良提供客观依据2.空压机设备用户可以实现①远程诊断故障，提升售后效率②主动售后服务，提升客户粘性③生命周期管理，提升原厂配件销量④独立管理平台，保护客户信息安全⑤跨品牌接入，统一平台管理3.空压机服务公司可以实现①实时抓取仪表数据，降低人力成本②远程售后，降低管理运营本③实时掌握气电比，降低能耗④设备实时监控，降低故障损失五、空压机物联网-平台呈现形式可在电脑PC端、手机APP端、大屏端进行在线监测与远程控制。
空压机远程监控系统设计
Ｉ读取空压机运行信息
●
Ｉ
数据处理
≤ 适 ＞ — ＿ Ｙ ＿ － ｛ 报 警 、 故 障 停 机 Ｉ
Ｎ士
Ｙ Ｙ
ｒ Ｉ ＇ ２ 等模拟量信号 ， 同时 Ｐ Ｌ Ｃ还需与上位机间进行远
收 稿 日期 ： ２ ０ １ ６ － ０ ８ — １ ４
ｌ Ｐ Ｌ Ｃ执行 自 动控制程序 Ｐ Ｌ Ｃ执行手动控制程序
值就增加空压机运行的台数 ，若风压高于压力上限 值 则减 少 空压 机 运行 的 台数 ，达到 既满 足井 下用 风
需要、 又可 以降 耗节 能的 目的 ［ 。
１ ． ３ ． ２ 远程手动控制 由上位机操作 人员对压风机进行远程 操控 ， 但
如果 空 压 机 出现故 障 报 警 ， Ｐ Ｌ Ｃ可 以执 行 紧 急 停 机 指令。
空压机远 程监控 系统设计
琚 林涛 ， ｚ
（ １ ． 太原 理工 大学 电气与动力工程学院 ， 山西
摘
太原 ０ ３ ０ ０ ２ ４ ； ２ ． 晋煤集 团古 书院矿 ， 山西
晋城 ０ ４ ８ ０ ０ ０ ）
要 ：详 细介绍晋煤 集 团古 书院矿 空压机 远程监控 系统的设计 改造过程 。在 此次 改造 项 目中选用 西门子
１ 系统设 计
１ － ３ 程序实现的功能 １ ． ３ ． １ 远程 自 动控制 Ｐ Ｌ Ｃ根据总线采集的信号进行综合判断 ，然后 发出启动 、 停机 、 加载 、 卸荷 、 报警等控制指令 ， 监控 空 压机 组 自动运行 ，使 得 总管压 力维 持在 设定 的压
力 下 限值 和压 力上 限值 之 间 。若 风压 低 于压力 下 限
ｓ ７ — ３ ０ ０ Ｐ Ｌ Ｃ对 空压 机 进 行 控 制 ， 通过 Ｐ Ｌ Ｃ 与上 位 机 之 间 的 以 太 网通 讯 ， 实现 了空压 机 的远 程 监 控 ， 不仅 可 以 减
空压机在线监控系统
空压机在线监控系统一、引言空压机在线监控系统是一种用于实时监测和管理空气压缩机设备的系统。
本文档旨在介绍空压机在线监控系统的相关概念、安装过程、功能特点、使用方法以及注意事项，以帮助用户更好地理解和使用该系统。
二、系统概述1、系统背景在此部分介绍为何需要空压机在线监控系统以及其在工业生产中的重要性。
2、系统架构说明空压机在线监控系统的整体架构，包括硬件和软件组成部分。
三、系统安装与配置1、环境要求详述安装空压机在线监控系统所需的硬件和软件环境要求。
2、硬件安装解释系统硬件的安装过程，包括传感器、控制器等设备的安装位置和连接方法。
3、软件配置介绍系统软件的配置过程，包括数据库设置、网络连接等。
四、系统功能1、实时监测说明系统能够实时监测空压机的运行状态，如压力、温度、电流等参数。
2、故障诊断介绍系统能够自动诊断和分析空压机的故障，并提供相关的报警和提示信息。
3、数据分析与统计说明系统可以对空压机的历史数据进行分析和统计，图表和报告，帮助用户进行设备维护和性能优化。
4、远程控制介绍系统支持远程监控和控制空压机的功能，用户可以通过方式、平板或电脑实现远程操作。
五、系统使用方法1、用户登录说明如何进行系统的登录和账号管理。
2、实时监测界面介绍实时监测界面的主要功能和操作方法。
3、报警处理说明如何处理系统报警和异常情况。
4、数据分析界面介绍数据分析界面的功能和使用方法。
5、远程控制操作说明如何进行远程控制操作，包括启停空压机、调整参数等。
六、系统注意事项在此部分列出使用空压机在线监控系统时需要注意的事项和常见问题解答。
附件：1、相关技术说明书2、系统安装手册3、系统操作指南法律名词及注释：1、《中华人民共和国合同法》：指中华人民共和国国家法律。
2、《中华人民共和国著作权法》：指中华人民共和国国家法律。

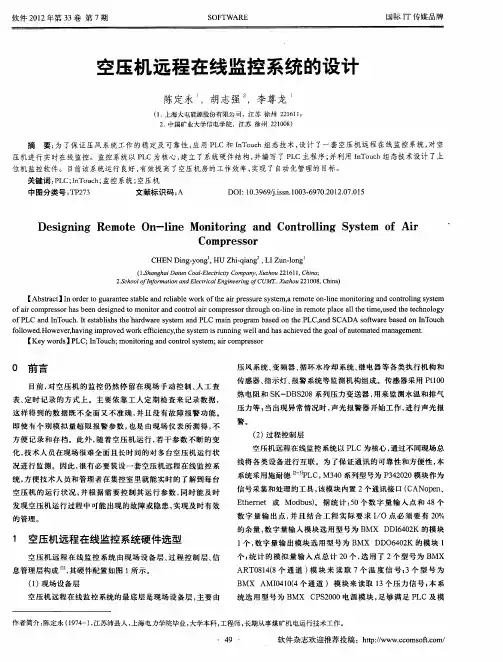

空压机远程在线监控系统的设计
软件 ２ １ 年第 ３ ０２ ３卷 第 ７期
Ｓ Ｆ ＷＡ Ｅ ０Ｔ Ｒ
国际 Ｉ Ｔ传媒 品牌
空压机 远程 在线监控系统的设计
陈定永 ，胡 志强 。 ，李尊龙
（． １ 上海 大 屯能源 股份 有限 公 司 ，江苏 徐 州 ２ １ １ ２６ １ ２ 中 国矿业 大学 信 电学 院 ，江苏 徐 州 ２ １０ ） ． ２０ ８
，
ｆ ｌ ｗｅ ． ｗｅ ｅ ， ａ ｉ ｇ ｉ ｒ ｖ ｄ ｗｏ ｋ ｅ ｃｅ ｃ ， ｅｓ ｓｅ ｉ ｒ ｎ ｉ ｇｗｅｌ ｎ ａ ｃ ｉｖ ｄ ｔ ｅｇ ａ ｆａ ｔ ｍａｅ ｎ ｇ ｍｅ ｔ ｏｌ ｏ ｄＨｏ ｖ ｒ ｖ ｎ ｈ ｍｐ ｏ ｅ ｒ ｆ ｉｎ ｙ ｔ ｙ ｔｍ ｕ ｎ ｎ ｌ ａ ｄ ｈ ｓ ｈ ｅ ｅ ｏ ｌ ｕｏ ｔｄ ｍａ ａ ｅ ｎ ． ｉ ｈ ｓ ａ ｈ ｏ
（ ．ｈ ｎ ｈ ｉ ｔｎＣｏ ｌＥｌｃｒｃｔ ｍｐａｙ， ｚ ｏ ２ ６ １ Ｃｈｎ ； １ ａ ｇ ａ Ｄａｕ ａ－ ｅ ｔｉｉ Ｃｏ Ｓ ｙ ｎ Ｘｕｈ ｕ２ １ １ ， ｉａ
２ ｃｏ ｌｆ ｎｏｍａｉ ｄＥｅｔｃｌ ｎｉｅｒｎ Ｕ ． ｈｏ ｉ ｒ ｔ ｎａ Ｓ ｏ ｆ ｏ ｎ ｌ ｒ ａ Ｅ ｇｎｅｉ ｏ ｃｉ ｇ ｆＣ ＭＺ． ｕｈ ｕ ２ ０８Ｃ ｉａ Ｘ ｏ ｃ ； ｎｔ ｉｇ ｎ ｎｒｌ ｙ ｔｍ； ｉｃ ｍｐｅ ｓｒ Ｋｅ ｄ ］ Ｌ Ｉ Ｔ ｕ ｈ ｍｏ ｉ ｒ ｄ ｏ ｔ ｓ ｗｏ ｏ ｎ ａ ｃ ｏｓ ｅ ａ ｒ ｏ ｒｓｏ

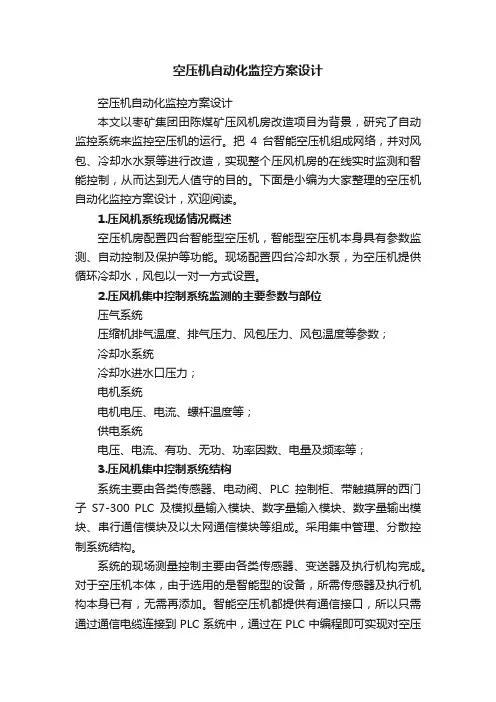

空压机自动化监控方案设计
空压机自动化监控方案设计空压机自动化监控方案设计本文以枣矿集团田陈煤矿压风机房改造项目为背景，研究了自动监控系统来监控空压机的运行。
把4台智能空压机组成网络，并对风包、冷却水水泵等进行改造，实现整个压风机房的在线实时监测和智能控制，从而达到无人值守的目的。
下面是小编为大家整理的空压机自动化监控方案设计，欢迎阅读。
1.压风机系统现场情况概述空压机房配置四台智能型空压机，智能型空压机本身具有参数监测、自动控制及保护等功能。
现场配置四台冷却水泵，为空压机提供循环冷却水，风包以一对一方式设置。
2.压风机集中控制系统监测的主要参数与部位压气系统压缩机排气温度、排气压力、风包压力、风包温度等参数；冷却水系统冷却水进水口压力；电机系统电机电压、电流、螺杆温度等；供电系统电压、电流、有功、无功、功率因数、电量及频率等；3.压风机集中控制系统结构系统主要由各类传感器、电动阀、PLC控制柜、带触摸屏的西门子S7-300 PLC及模拟量输入模块、数字量输入模块、数字量输出模块、串行通信模块及以太网通信模块等组成。
采用集中管理、分散控制系统结构。
系统的现场测量控制主要由各类传感器、变送器及执行机构完成。
对于空压机本体，由于选用的是智能型的设备，所需传感器及执行机构本身已有，无需再添加。
智能空压机都提供有通信接口，所以只需通过通信电缆连接到PLC系统中，通过在PLC中编程即可实现对空压机的自动监控。
压风机房风包部分需要加装以下设备：风包压力变送器、风包温度变送器、风包排污口阀门应选用电动阀。
压风机房冷却水水泵的出水口阀门也应选用电动阀。
电动阀及水泵的控制通过数字量输入输出模块实现。
压风机供电系统的监控通过高压柜内装设的微机综合保护装置实现，综保都具有通信功能，通过其通信接口可以与PLC连接，通过在PLC内编程即可实现压风机供电参数的采集、开关的遥控分合闸等功能。
PLC集中控制柜设于压风机房内，PLC选用西门子S7-300系列，性能稳定而可靠。

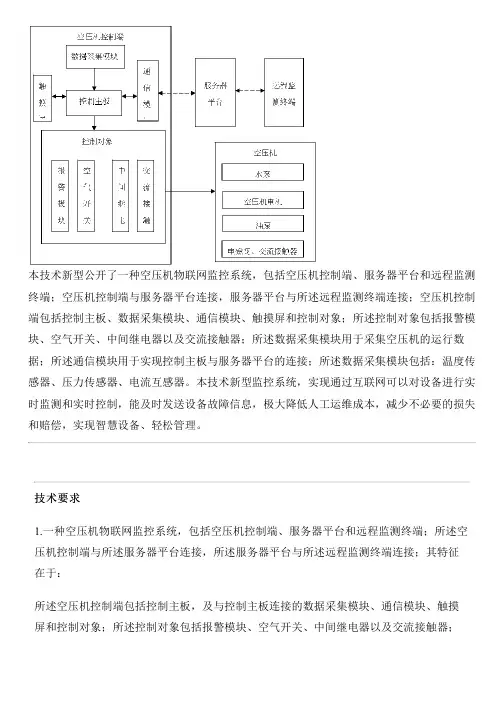

空压机物联网监控系统的生产技术
本技术新型公开了一种空压机物联网监控系统，包括空压机控制端、服务器平台和远程监测终端；空压机控制端与服务器平台连接，服务器平台与所述远程监测终端连接；空压机控制端包括控制主板、数据采集模块、通信模块、触摸屏和控制对象；所述控制对象包括报警模块、空气开关、中间继电器以及交流接触器；所述数据采集模块用于采集空压机的运行数据；所述通信模块用于实现控制主板与服务器平台的连接；所述数据采集模块包括：温度传感器、压力传感器、电流互感器。
本技术新型监控系统，实现通过互联网可以对设备进行实时监测和实时控制，能及时发送设备故障信息，极大降低人工运维成本，减少不必要的损失和赔偿，实现智慧设备、轻松管理。
技术要求1.一种空压机物联网监控系统，包括空压机控制端、服务器平台和远程监测终端；所述空压机控制端与所述服务器平台连接，所述服务器平台与所述远程监测终端连接；其特征在于：所述空压机控制端包括控制主板，及与控制主板连接的数据采集模块、通信模块、触摸屏和控制对象；所述控制对象包括报警模块、空气开关、中间继电器以及交流接触器；所述数据采集模块用于采集空压机的运行数据；所述通信模块用于实现控制主板与服务器平台的连接；所述控制主板接收所述远程监测终端发来的报警信息并控制所述报警模块发出报警；所述数据采集模块包括：温度传感器、压力传感器、电流互感器；所述温度传感器用于采集空压机各级排气的实时温度；所述压力传感器用于采集空压机水泵、油泵以及各级排气的实时压力；所述电流互感器用于采集空压机运行的电流数据；所述空气开用于控制电气回路的通断电；所述交流接触器用于控制油泵、水泵及空压机电机的自动通断；所述中间继电器，用于控制电磁阀、交流接触器的动作。
2.根据权利要求1所述的空压机物联网监控系统，其特征在于：所述远程监测终端包括手机端和电脑端。
3.根据权利要求1所述的空压机物联网监控系统，其特征在于：所述压力传感器为压力变送器。
4.根据权利要求1所述的空压机物联网监控系统，其特征在于：所述通信模块蓝牙模块、wifi模块或GPRS模块。
空压机物联网解决方案 菲利科
空压机物联网解决方案菲利科引言概述：随着工业领域的发展，空压机作为重要的能源设备，在生产过程中扮演着至关重要的角色。
然而，传统的空压机管理方式存在着效率低下、维护成本高等问题。
为了解决这些问题，菲利科公司推出了一种先进的空压机物联网解决方案，通过物联网技术实现对空压机的远程监控和智能管理，提高了生产效率和降低了维护成本。
一、远程监控功能1.1 实时监测：菲利科空压机物联网解决方案可以实时监测空压机的运行状态，包括压力、温度、电流等参数，确保设备正常运行。
1.2 远程诊断：用户可以通过手机或电脑远程诊断空压机的故障原因，及时采取措施，避免生产中断。
1.3 数据分析：系统可以对历史数据进行分析，为用户提供生产优化建议，提高生产效率。
二、智能维护功能2.1 预防性维护：系统可以根据设备运行状态预测维护周期，提前进行维护，避免设备故障造成的损失。
2.2 维护提醒：系统会自动发送维护提醒信息给用户，确保维护工作按时进行，延长设备使用寿命。
2.3 维护记录：系统会自动记录维护历史，为用户提供维护记录查询功能，方便管理和统计。
三、节能优化功能3.1 能耗监测：系统可以监测空压机的能耗情况，为用户提供节能优化建议，降低生产成本。
3.2 负载调整：系统可以根据生产需求自动调整空压机的负载，避免能源浪费。
3.3 节能统计：系统会自动统计节能效果，为用户提供节能成果报告，激励用户进一步提高节能意识。
四、安全保障功能4.1 远程报警：系统可以实时监测设备运行状态，一旦发现异常情况会自动发送报警信息给用户，确保设备安全运行。
4.2 数据加密：系统采用高级加密技术保护用户数据安全，防止数据泄露和攻击。
4.3 权限控制：系统可以设置不同用户权限，确保数据只对授权人员可见，保障信息安全。
五、用户体验功能5.1 用户界面友好：系统界面简洁直观，操作便捷，用户体验良好。
5.2 定制化服务：系统可以根据用户需求定制功能，满足不同用户的个性化需求。
空压机在线监控系统
空压机在线监控系统空压机在线监控系统1·简介1·1 目的本文档旨在提供空压机在线监控系统的详细说明，包括系统的功能、架构以及安装和使用指南。
1·2 背景空压机在工业生产中起着重要作用，但由于故障可能导致生产停机，因此对空压机进行实时监控和诊断变得至关重要。
空压机在线监控系统提供了实时数据和故障诊断功能，帮助用户及时发现和解决问题，提高生产效率。
2·功能2·1 实时数据监测空压机在线监控系统通过传感器采集关键参数数据，包括压力、温度、流量等，实时监测空压机的工作状况。
2·2 故障诊断系统根据收集的数据和预设的故障模型，进行故障诊断和预警，及时发现潜在问题并提供解决方案。
2·3 远程控制系统支持远程控制空压机的开关、调节和维护操作，用户可以通过方式、平板电脑或电脑实现远程控制。
2·4 数据分析系统会对空压机的历史数据进行分析，并报告和图表，帮助用户了解空压机的工作状态和趋势，以制定合理的维护计划。
3·架构3·1 传感器节点传感器节点安装在空压机上，主要用于数据采集和传输。
3·2 数据采集系统数据采集系统负责接收传感器节点发送的数据，并将其存储至数据库中，以供后续分析和处理。
3·3 数据处理与诊断系统数据处理与诊断系统对接收到的数据进行处理和分析，通过预设的故障模型进行故障诊断和预警，并提供解决方案。
3·4 远程控制终端远程控制终端可以通过网络连接到数据处理与诊断系统，用户可以通过终端实现对空压机的远程控制和监测。
4·安装与使用指南4·1 安装空压机在线监控系统详细说明空压机在线监控系统的安装方法和要求，包括传感器节点的安装，数据采集系统和数据处理与诊断系统的部署。
4·2 配置系统参数指导用户进行系统参数配置，包括传感器节点的参数设置和数据处理与诊断系统的参数调整。
空压机的自动化控制与远程监控技术
空压机的自动化控制与远程监控技术近年来，随着科技的不断发展，空压机的自动化控制与远程监控技术在工业领域得到了广泛应用。
这项技术通过智能化的设备和实时的数据传输，实现对空压机运行状态的自动监控和远程控制。
本文将探讨空压机自动化控制与远程监控技术的优势以及如何有效应用。
一、空压机自动化控制的优势1. 提高生产效率：传统的空压机需要手动调整操作参数，而自动化控制系统可以根据实时数据进行精准调控，提高工作效率，减少人力成本。
2. 降低能耗：自动化控制系统能够根据实际需求进行智能运行，避免不必要的能源浪费，从而降低能耗，节约能源。
3. 提高设备可靠性：自动化控制系统能够对空压机的运行状态进行全面监控，及时发现设备故障，减少停机时间，提高设备可靠性。
二、空压机的远程监控技术1. 实时监控：远程监控系统通过互联网等通信技术，可以实时获取空压机的运行数据，包括温度、压力、电流等参数，帮助企业及时了解设备运行情况。
2. 异常报警：远程监控系统可以通过设定阈值，一旦空压机的运行参数超过设定范围，系统会自动发送报警信息给相关人员，以便及时处理故障。
3. 远程控制：远程监控系统不仅可以监控空压机的运行状态，还可以通过远程操作控制空压机的启停、调节运行参数等，方便操作人员对设备进行远程管理。
三、空压机自动化控制与远程监控技术的应用实践1. 工业制造领域：在汽车制造、机械加工等行业，空压机是必不可少的设备。
通过自动化控制与远程监控技术，可以实现对多台空压机的集中管理，提高设备利用率和生产效率。
2. 能源管理领域：空压机在工业生产中是大能耗设备，通过自动化控制与远程监控技术，能够实时监测能耗数据，进行能源消耗分析，为企业提供能源管理方案，实现能源的节约和环保。
3. 运维管理领域：通过自动化控制与远程监控技术，运维人员可以实时了解设备的运行状态，并进行故障诊断和维护，延长设备寿命，减少维修成本。
四、空压机自动化控制与远程监控技术的挑战与展望尽管空压机的自动化控制与远程监控技术在工业领域已经取得了一定的成果，但仍然面临一些挑战。
