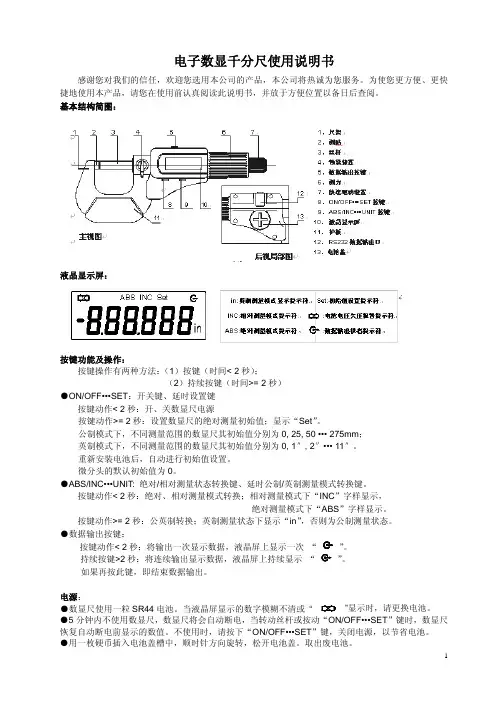

数显千分尺操作指导书
电子数显千分尺说明书
液晶显示屏：
按键功能及操作： 按键操作有两种方法：（1）按键（时间< 2 秒）； （2）持续按键（时间>= 2 秒）
●ON/OFF•••SET：开关键、延时设置键 按键动作< 2 秒：开、关数显尺电源 按键动作>= 2 秒：设置数显尺的绝对测量初始值；显示“Set”。 公制模式下，不同测量范围的数显尺其初始值分别为 0, 25, 50 ••• 275mm； 英制模式下，不同测量范围的数显尺其初始值分别为 0, 1″, 2″••• 11″。 重新安装电池后，自动进行初始值设置。 微分头的默认初始值为 0。
电源：
●数显尺使用一粒 SR44 电池。当液晶屏显示的数字模糊不清或 “
”显示时，请更换电池。
●5 分钟内不使用数显尺，数显尺将会自动断电，当转动丝杆或按动“ON/OFF•••SET”键时，数显尺
恢复自动断电前显示的数值。不使用时，请按下“ON/OFF•••SET”键，关闭电源，以节省电池。
●用一枚硬币插入电池盖槽中，顺时针方向旋转，松开电池盖。取出废电池。
原因
计算数据溢出。
1. 周边有干扰，或者传感器间有异物进 入使得传感器出错。
2. 传感器故障。 1. 测量面是否有污物。 2. 设置值是否设置准确。 1. 电池安装是否正确。 2. 电池是否没电。 1. 电池电压是否小于 1.45V。 2. 电池电压是否小于 1.45V。 3. 电池安装是否正确。
电池电压是否小于 1.45V。
2
（线缆插头具有防水性能，不可拆下线缆插头的橡胶帽）
●数据输出口参数：
波特率
1200kB/S
停止位
2
启始位
1
奇偶位
无
●数据输出格式：
千分尺作业指导书
千分尺作业指导书一、任务背景和目的千分尺是一种常用的测量工具，用于测量小尺寸物体的长度、宽度或高度。
为了确保测量结果的准确性和一致性，需要制定一份作业指导书，以指导操作人员正确使用千分尺进行测量工作。
本文档旨在提供详细的操作步骤和注意事项，以确保测量工作的准确性和可靠性。
二、操作步骤1. 准备工作：a. 确保千分尺处于良好的工作状态，无损坏和失效现象。
b. 清洁千分尺的测量面和刻度尺，以确保测量的准确性。
c. 确保测量对象的表面平整、干燥且无杂质。
2. 测量物体的长度：a. 将千分尺的两个测量面轻轻夹住物体，确保物体与测量面接触紧密。
b. 读取刻度尺上与物体接触的刻度值，注意读数应准确到千分位。
c. 如果物体的长度超过千分尺的量程，可以使用千分尺的延长杆进行测量。
3. 测量物体的宽度：a. 将千分尺的两个测量面分别放置在物体的两个相对面上。
b. 读取刻度尺上与物体接触的刻度值，注意读数应准确到千分位。
4. 测量物体的高度：a. 将千分尺的一个测量面放置在物体的底部，另一个测量面放置在物体的顶部。
b. 读取刻度尺上与物体接触的刻度值，注意读数应准确到千分位。
5. 注意事项：a. 在进行测量前，应确保千分尺和测量对象的温度相同，以避免温度差异对测量结果的影响。
b. 在读取刻度尺上的刻度值时，应垂直于刻度线进行，以避免视觉误差。
c. 在使用千分尺时，应轻轻夹住物体，避免施加过大的力量导致测量误差。
d. 测量完成后，应及时清洁千分尺，以保持其良好的工作状态。
三、数据记录和报告在进行测量工作时，操作人员应记录每次测量的数据，并制作测量报告。
测量报告应包括测量对象的名称、测量日期、测量结果和测量误差等信息。
如果多次测量的结果存在差异，应进行数据分析和处理，以确定最终的测量结果。
四、常见问题和解决方法1. 为什么测量结果存在差异？答：可能是由于操作不规范、测量对象不均匀或千分尺本身存在问题等原因导致的。
应仔细检查操作步骤和测量对象，确保操作正确且测量对象符合要求。
数显千分尺校准作业指导书
5.2.2.1微分筒转动和测微螺杆的移动应平稳无卡滞现象
5.2.2.2可调或可换测砧的调整或装卸应顺畅，作用要可靠，调零或紧锁装置的作用应切实有效
5.2.2.3数显千分尺的各个按钮应灵活可靠
5.3计量性能要求与校准方法：
5.3.1示值误差
数显千分尺的最大允许误差不应超过表2的规定。
《监视和测量控制程序》
7.相关记录
校准证书
量具设备校准计划清单
有限公司
管理体系
版次
修订页次
实施日期
修改简记
制定
日期
部门审核
日期
体系审核
日期
批准
日期
1.目的
规范千分尺的校验方法，保证千分尺的测量可靠性
2.适用范围
适用于本公司测量上限在100mm所有的数显千分尺
3.定义
校准：在规定条件下，为确定计量器具示值误差的一组操作
4.职责
计量员：负责计量器具的内校及校准证书的输出
5.2.1.2千分尺应附有调整零位的工具，测量上限大于25mm的千分尺应附有校对用的量杆。千分尺应具有测力装置、隔热装置和紧锁装置。校对量杆应有隔热装置。
5.2.1.3千分尺上应标有分度值、测量范围、制造厂名及出厂编号。
5.2.1.4后续检定和使用中检验的千分尺及其校对用的量杆不应有影响使用千分尺测量下限的量块对零。
5.4校准结果处理
5.4.1对于符合表2规定的数显千分尺，应贴合格标签，并给出下次的校准日期；对于不符合表2规定的千分尺，应通知送校人员进行报修或报废处理。
5.4.2对于合格的数显千分尺，应出具校准证书。
6.相关文件
千分尺检定规程
表3.各测量范围的受校点

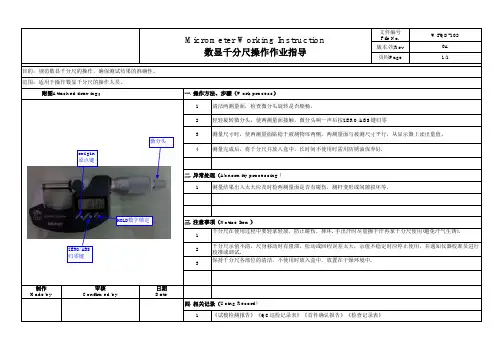

数显千分尺操作作业指导书
文件编号File No.WI-QD-102版本/次Rev 0A 页码Page 1/11
2
3
4
112
3
制作
Made by 日期Date
1测量尺寸时，使两测量面贴稳于被测物体两侧，两测量面与被测尺寸平行，从显示器上读出量值。
《试模检测报告》《QC 巡检记录表》《首件确认报告》《检查记录表》四. 相关记录（Using Record)
Micrometer Working Instruction
数显千分尺操作作业指导
目的：规范数显千分尺的操作，确保测试结果的准确性。
审核Confirmed by 附图Attached drawing ：一. 操作方法、步骤（Work process ）
测量结果出入太大应及时检两测量面是否有碰伤，测杆变形或间隙损坏等.
清洁两测量面，检查微分头旋转是否顺畅，千分尺在使用过程中要轻拿轻放，防止碰伤，摔坏. 手出汗时尽量擦干汗再拿千分尺使用(避免汗气生锈).
千分尺示值不清，尺身移动时有阻滞，松动或回程误差太大，示值不稳定时应停止使用，并通知仪器校准员进行校准或调试.
范围：适用于操作数显千分尺的操作人员。
保持千分尺各部位的清洁，不使用时放入盒中，放置在干燥环境中.测量完成后，将千分尺并放入盒中，长时间不使用时需用防锈油保养好.三. 注意事项（Notice Item ）
二. 异常处理（Abnormity processing )
轻轻旋转微分头，使两测量面接触，微分头响一声后按ZERO/ABS 键归零ZERO/ABS 归零键HOLD 数字锁定origin
原点键微分头。
数显千分尺作业指导书
5)在被测件的测量处上,不许有粘污,油等异物.
英制/公制转换按钮
归零按钮
锁屏按钮显示屏ຫໍສະໝຸດ 旋转手柄2>测量顺序:
3)在使用后,不要使基准面和锭子紧密接触,而是要留出间隙(大约0.5~2mm)并紧锁.
1)用一只手轻轻拿起被测件.
2)旋转副轴,扩大基准面和锭子间的间距,然后把被测件夹进去.
4)如果要长时间保管时,必须用清洁工布或纱布来擦净成为腐蚀源的切削油,汗,灰尘等后(严禁用风枪吹),涂敷纸粘度的高级矿物油或防锈剂.
3)旋转副轴,使测量面和被测面轻轻接触.
核准:
审核:
制作:

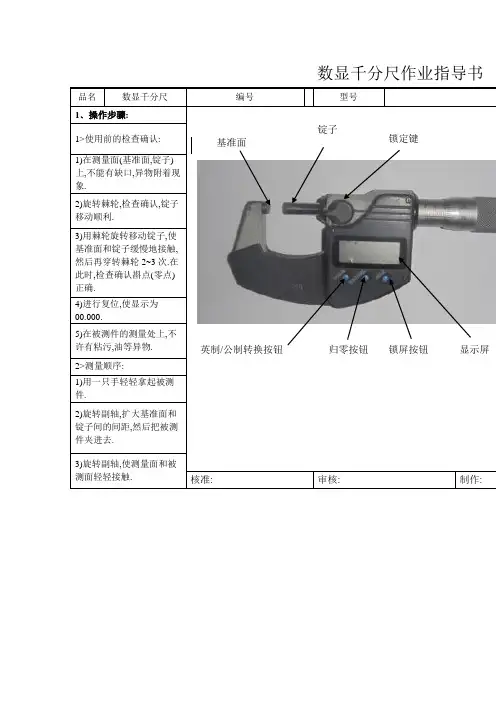

数显千分尺作业指导书
品名
数显千分尺
编号
型号
生效日期
1﹑操作步骤:
4)然后再旋转棘轮,当棘轮旋转2~3次时,所显示的数据就是测量值(金属硬物等测量适用)反向缓慢旋转副轴,当被测件在测量面间可移动时,所显示的数据就是测量值(塑料件等测量适用)
1>使用前的检查确认:
基准面
锭子
锁定键
1)在测量面(基准面,锭子)上,不能有缺口,异物附着现象.
2)旋转棘轮,检查确认,锭子移动顺利.
4.注意事项:
3)用棘轮旋转移动锭子,使基准面和锭子缓慢地接触,然后再穿转棘轮2~3次.在此时,检查确认斟点(零点)正确.
1)必须正确,确实地把被测件的测量处,夹在基准面和锭子内.
2)在数显千分尺里装有自动停显装置,因此平时是不显示,但一旦旋转副轴就开始显示,便开始可测量,所以如果零点不准就有可能带来误差.因此在使用前必须进行零点调整.
千分尺操作指导
设备名称品 牌发行日期版本编号型号使用部门编 制审核批准四、按键功能说明1.ORIGIN(原点设置按键）2.ZERO/ABS(短按时显示归零。
长按时返回原点）3.HOLD按键（短按此按钮保持显示值）4.LCD(显示屏）11.当LCD(显示屏）显示字符“B”、表示电池电压低、应立即更换电池12.仪器要轻拿轻放、小心碰撞、以免损坏13.测试完毕用盒子把仪表装好放回原处7.固定套管2、测试前先将测试量程清零3、长时间不使用将电池取出4、保持表面5S 注意事项键即可三、原点设置1、更换电池后需重新设置原点：(a).插入标准杆、通过测试压力旋扭获得额定测量压力（b).按ORIGIN按钮，(c).如果显示25.00并且有“p”闪烁、再按一次ORIGIN按钮、在“p”闪烁的过程中显示值不变(d)“p”消失、表明原点设置完成1、测试前先前认有无将卡口打到顶5.旋转测量套管10.如果测微计超过3个月不使用、请取出电池、妥善保管、否则电池泄漏损坏仪器（2）B：表示电池电压不足，需立即更换电池。
（3）H：保持显示。
如需取消保持，按下HOLD按扭（4）E-0S：由于杂讯或移动速度过快等引发的错误现示（需重设原点）数显千分尺操作指引Mitutoyo IQC检验室数显千分尺406-2509.LCD在闲置20分钟以后、将自动关机、如果要再次使用显示LCD、旋转套管或按ZERO/ABS （1）inc：增量模式用于比较测量1.不要在温度变化剧烈的环景中使用和存放千分尺、要将千分尺放在室温下2.不要将千分尺存放在潮湿或有灰尘的环境中3.在可能会被冷却剂（或类似物质）直接飞溅的场合使用测微计时、务必确保电池盖严密盖紧；4.不要使千分尺受到突然的震动、包括掉落或承重过度5.仪器使用完别后、请擦拭其上的灰尘、切削碎削及水渍6.测试压力旋扭示 意 图一、使用步骤1、慢慢旋转测试压力旋扭（右图6）听到“嗒、嗒”二声后松开。
2、轻按面板ZERO/ABS键（右图1） ，进行归零操作，3、将旋转测试压力旋扭到读数＞0.000时，再扭至另一测量起点，并慢慢旋转测试压力旋6.清洗仪器时、请使用浸润了稀释的中性洗涤液布、不要使用任何有机溶剂（稀释剂）、洗板水、洗机水等、以免仪器变形、受损7.不要对电池充电或拆卸电池、以免引起断路8.在使用千分尺时不可将其浸入水中、以防冷却剂等物质参入损坏仪表操 作 指 引听到二声“嘀嗒”后松开。
数显千分尺操作作业指导
1
2
3
4
112
3
制作
Made by 日期
Date
1千分尺示值不清，尺身移动时有阻滞，松动或回程误差太大，示值不稳定时应停止使用，并通知仪器校准员进行校准或调试.
范围：适用于操作数显千分尺的操作人员。
保持千分尺各部位的清洁，不使用时放入盒中，放置在干燥环境中.测量完成后，将千分尺并放入盒中，长时间不使用时需用防锈油保养好.三. 注意事项（Notice Item ）
二. 异常处理（Abnormity processing )
目的：规范数显千分尺的操作，确保测试结果的准确性。
审核Confirmed by 附图Attached drawing ：一. 操作方法、步骤（Work process ）
测量结果出入太大应及时检两测量面是否有碰伤，测杆变形或间隙损坏等.
清洁两测量面，检查微分头旋转是否顺畅，千分尺在使用过程中要轻拿轻放，防止碰伤，摔坏. 手出汗时尽量擦干汗再拿千分尺使用(避免汗气生锈).
Micrometer Working Instruction
数显千分尺操作作业指导
轻轻旋转微分头，使两测量面接触，微分头响一声后按ZERO/ABS 键归零测量尺寸时，使两测量面贴稳于被测物体两侧，两测量面与被测尺寸平行，从显示器上读出量值。
《试模检测报告》《QC 巡检记录表》《首件确认报告》《检查记录表》四. 相关记录（Using Record)
ZERO/ABS 归零键HOLD 数字锁定origin
原点键微分头。
数显千分尺操作指导书
1.目的指导
和规2.编制依据《数
显千3适用范围适用
于本4仪器相关
5.操作
内容5.1
测量
前准5.1.
1使5.1.
2转5.1.
3应5.1.
4 05.2测量5.2.
1、声音
一至5.2.
3.5.2.
4.5.2.
5 工5.3测量
完成5.3.
1、5.3.
2、6注意事项数显千分尺操作指导书
棒完全接触，当棘轮发出“咔咔”声后，两测量面应无间隙和漏光现象，同时0至25千分尺显示屏应显示为0.000mm。
25至50以上千分尺显示屏应显示为预设好的数值，如50,75，100等 5.2.2、读数，显示屏上所示数值即被测工件实际测量值。
预置钮公英制切换钮归零钮保持钮测钻测微螺杆锁紧钮微分筒
微调螺旋
显示屏
6.1
、不6.2
、绝6.3
、发6.4
、千6.5
、千错误使
用方
正确使用方7.相《外
径千
8.相《测
量和6.6、千分尺在机台上工件未取下来测量时，绝对禁止将微分筒端向下测量，应将微分筒端向上测
量，防止切削油/液渗人千分尺内部，导致仪器损坏。
（如下面图片）。
千分尺操作及内校指导书
千分尺操作及内校指导书（ISO9001-2015）1.0目的确保产品数据的准确性以及千分尺使用方法的规范性。
确保千分尺的准确性及有效性，规范千分尺的校准方法。
2.0适用范围针对本公司塑胶产品和模具零件测量的千分尺。
3.0环境条件温度：20~25°C湿度：≤70%4.0操作步骤4.1首先拿无水酒精，用无尘纸将千分尺表面擦拭干净。
4.2检查千分尺无污渍锈迹，微分筒转动和测微螺杆的移动应平稳无卡住现象。
测量接触面和量杆是否完整无损，定位螺丝是否松动；数显千分尺的显示器显示是否正常。
4.3在测量产品时，先将千分尺归零，转动测力装置，使测微螺杆接触测砧。
待听到响声后目检其微分筒零刻度与固定套管零刻度应对齐；数显千分尺只需要按一下ZERO/ABS归零就可使用。
4.4测量产品时要将千分尺固定牢固，产品要放平，根据产品选取相应量程的千分尺；测量中读取数据时，眼睛要平视刻度线，数显千分尺可以直接看到显示屏上的数据。
4.5将所测到的数据记录好，要把所用千分尺放回原处，防止损坏。
5.0校准作业要求5.1校准条件温度：20~25°C 湿度：≤70%5.2标准件块规（0.5~100mm）编号：THG-01数显卡尺（0~200mm）编号：CA-055.3校准周期：1次/年5.4校准内容与方法5.4.1外观检查：有无变形、弯曲、生锈、字符是否清楚，内径千分尺和外径千分尺有无崩缺或损伤，定位螺丝各螺丝件是否脱落。
5.4.2校准项目：项目标准值（mm）允许误差（mm）备注内测示值 5.12 ±0.00410.24 ±0.00415.36 ±0.00421.5 ±0.00425 ±0.004外测示值105.12 ±0.005110.24 ±0.005115.36 ±0.005121.5 ±0.005125 ±0.0055.4.3校准方法A、保证被检千分尺表面清洁，无污渍锈迹，微分筒转动和测微螺杆的移动手感应平稳无阻滞或松动现象。
千分尺操作指导书
千分尺操作指导书（IATF16949/ISO9001-2015）1.0目的：制定千分尺的操作使用方法，让使用者懂得如何操作使用本仪器，从而准确及时和有效地对产品性能进行测试，确保对产品性能的准确评估，同时能有效的避免因使用者操作不当而造成的量具损坏，或者对产品品质造成直接的影响。
2.0范围：本文件适用于本公司范围内的千分尺。
3.0权责：品管课：负责对相关的操作者进行培训。
4.0作业办法：4.1先将千分尺归“0”：用干净的白纸或纸巾把千分尺的测量面清洁干净。
使千分尺的刻度线对“0”或显示器归“0”。
4.2测量时以逆时针的方向旋转千分尺尾部的旋钮，使千分尺的指示值（或显示值）大于被测量工件的测量面。
然后再顺时针慢慢旋转千分尺尾部的旋钮，当千分尺的测量面碰到被测物后，再旋转以响三下为宜。
4.3千分尺的读数：4.3.1整数可以直接从尺身上读数。
4.3.2刻度盘旋转一圈为0.50mm，小数点后第一，第二位数可以从刻度盘上的刻度对准左边0刻度线时即为小数点后第一位和第二位数。
如果0刻度线时准的是刻度盘上两刻度线的中间时，则读数为最小的刻度刻线指示值。
4.3.3小数点后的第三位数即0-10刻度线与刻度盘上的刻度线刚刚对准的刻度线指示值。
4.3.4如果千分尺是数显千分尺时，读数可以从显示器直接读出。
4.4测量完毕，把千分尺调到期1-2mm行程（间隙），预防两测量面粘合在一起。
给千分尺表面打油后，装回专用的盒子里，以免摔坏。
5.0注意事项：5.1测量前必须先将千分尺对“0”，否则测量结果不准确。
5.2测量时以旋钮响三下后读数为宜。
5.3测量后需保留1-2mm间隙，记得打油防锈，装回专用的盒子里。
千分尺作业指导书
千分尺作业指导书一、任务描述根据千分尺的使用要求和操作规范，编写一份详细的作业指导书，以便操作人员能够正确使用千分尺进行测量和检测工作。
指导书内容应包括千分尺的基本原理、使用方法、注意事项以及常见问题解答等。
二、作业指导书内容1. 千分尺的基本原理千分尺是一种精密测量工具，用于测量物体的长度、宽度、高度等尺寸。
其基本原理是利用滑动尺和主尺的相对位置关系，通过读取刻度上的数值来确定被测物体的尺寸。
2. 千分尺的使用方法2.1 准备工作- 确保千分尺清洁无尘，并检查刻度盘和滑动尺是否正常工作。
- 将被测物体放置在平整的工作台上，并确保其与千分尺垂直。
2.2 测量长度- 将千分尺的主尺和滑动尺轻轻合拢，使其与被测物体接触。
- 通过调节滑动尺，使其与被测物体的两个端点对齐。
- 读取刻度盘上的数值，即可得到被测物体的长度。
2.3 测量宽度和高度- 将千分尺的主尺和滑动尺分别放置在被测物体的两个相对侧面或顶部。
- 通过调节滑动尺和主尺，使其与被测物体的两个端点对齐。
- 读取刻度盘上的数值，即可得到被测物体的宽度和高度。
3. 注意事项3.1 使用前的检查- 检查千分尺的零位是否正确，如有偏差应进行调整。
- 检查千分尺的刻度盘和滑动尺是否清晰可读。
- 检查千分尺的滑动性能，确保滑动尺能够顺畅移动。
3.2 使用时的注意事项- 在测量过程中，应尽量避免手指直接接触滑动尺，以免影响测量结果。
- 使用千分尺时，应保持稳定的手势和轻柔的力度，以确保测量的准确性。
- 在读取刻度盘数值时，应垂直视线与刻度盘，避免产生视觉偏差。
4. 常见问题解答4.1 为什么千分尺的读数有时会有误差？- 千分尺的读数误差可能来自于操作人员的不准确操作或千分尺本身的精度问题。
在使用时，应尽量避免操作不当，并定期校准千分尺以确保其准确性。
4.2 如何校准千分尺？- 千分尺的校准通常需要专业的设备和技术支持。
建议定期将千分尺送至专业机构进行校准，以确保其准确性。
数显千分尺操作指引
数显千分尺操作指引
（ISO9001-2015）
1.0目的:
确保使用时得到正确的数据，保证使用者有一致的操作规范。
2.0适用范围:
适用于本厂检测用的数显千分尺。
3.0操作使用:
3.1使用前要确认数显千分尺是否在校正期限内；超出校正期限不可使用，必须送校正合格后方可使用。
3.2转动数显千分尺上的微分筒，数显千分尺上LCD会有数字显示。
3.3转动数显千分尺上的微分筒使测微螺杆移动到校对量杆，千分尺微分筒锥面端面应与固定套管竖刻度线零位相切，微分筒上零刻度线应与固定套管横刻度线相接，此时看数显千分尺上的LCD读数是否为“0”，如果读数不为零，则必须按下“ORIGIN”置零，置零前先用软布或者软纸擦干净测微螺杆与校对量杆接合端。
3.4轻轻逆时针转动微分筒，微测螺杆往后平移与校对量杆形成一定的距离，此时可以进行测量。
3.5测量时将被测物体放到微测螺杆与校正量杆中间，轻轻顺时针转动微分筒，微测螺杆与校正量杆向被测物体靠拢直到完全接触，这是数显千分尺LCD上显示的数值为被测物的外径数值。
4.0注意事项:
4.1使用之前必须戴好手套，方可使用。
4.2保持千分尺的干净。
4.3长期不使用时洗净，涂防锈油，放到包装盒内。
4.4必须使千分尺校对零状态下方可使用，便于消除由于尺架自重引起的变形造成测量误差。
5.0测试完毕后，轻轻顺时针转动微分筒使其处于归零状态，数显千分尺为精密的测量仪器不可随便拆卸、乱扭，如有撞击或者跌落必须重新送校正合格后方可使用。
数显千分尺操作指导书
操作指导书生效日期：XXXXXXXXXX
工序名数显千分尺操作指导书作业名称线别工位文件版次文件编号
A/0
一.操作示图：
使用工具/辅料注意事项
修
订
记
录
NO版本修订内容日期修改人做成确认承认数显千分尺 1.使用干燥的软布或棉花擦拭数显千分尺表面污点，不能使用丙酮或苯类
等有机溶剂擦拭。
2.丝杆为不脱落结构，不要后退丝杆超过数显千分尺的
测量范围。
3.未打开显示器前不允许随意进退丝杆，以防超出测量范围 4.
长期不用时应取出电池
禁止任意拆卸、逆转、乱刻、不适宜温
度下测量、防止受潮、防止撞击
1.取出千分尺，检查确定锁紧装
置处于打开状态。
2.用一张干净的白纸夹于两测量面之间，
以适当测量力将纸轻轻拉动，然后松开，
检视两测量面是否干净，如不干净，重复
此动作，直至干净为止。
3.归零：旋转外套筒使两测量面接触
密合并检查“0”点刻度线位置与中
心轴基准线对齐后归零并按下
“ZERO”键将显示屏归零。
4.测量：左手捏住磁铁片，右手逆时针转
动微分筒，将测微螺杆向右移动，当转到
大于被测尺寸时，将千分尺靠入被测部位，
顺时针转动测力装置，将测微螺杆向左移
动，一般量测面接触后再空转2-3声响为
宜。
5.读数：测量完成后，直接读取数字
显示屏上的数据，即为测量数据。
（单
位：mm) 记录：将读得的数据，如
实填写在相关记录表单的相应栏目
中即可。
6.使用完后将两测量面间留有
1-2mm的间隙，关闭电源仪器放
入盒内。
正确示范
错误示范。
数显千分尺操作指导书
文件编号版 次页 次一、目的二、范围三、职责：内容：1.天平相关说明1.1.主要技术指标1.1.1.测量范围：0～25mm。
1.1.2.温度要求：5℃～40℃，湿度≦65%。
1.2.功能特性1.2.1.进行外径形式尺寸测量。
2.测量操作2.1.测量前准备工作轮发出“咔咔”声后，两测量面应无间隙和漏光现象，同时LCD显示屏应显示为0.000mm。
2.1.2.转动测量装置应轻松灵活无摩擦声2.1.3.应保证被测量物表面干净无杂质及灰尘粘附。
2.1.4.取标准厚度的箔对千分尺进行校准2.2.测量声音即停止旋转。
2.2.2.读数，LCD显示是多少就是箔的厚度。
2.2.3.为了接近铜箔的真实厚度，可在不同位置进行多点测量，或者进行多层叠加测试后取平 均值。
2.2.4.记录，将测量结果记录在对应的记录表上。
2.3.测量完成工作2.3.1.测量完成后用棉布将测量杆测试干净。
2.3.2.不使用时将两测量面相互离开，避免犯发生腐蚀现象，量测量面应处在零值附近状态。
3.注意事項3.2.绝对避免测量面擦伤及尺架变形。
3.3.发现测量数据异常时应将仪器交主管处理。
2.1.1.使用前，用软布把千分尺两个测量面擦拭干净，转动测力装置，使两测量面接触，当棘 2.2.1.测量时，轻轻的旋转测力装置，当千分尺两测量面将与铜箔接触时，棘轮发出“咔咔”编制审核批准 3.1.不要在千分尺固定套管和微分筒之间加酒精、凡士林等。
嘉兴埃瑞卡电力科技有限公司数显千分尺使用指导书A01页对数显千分尺使用进行控制，确保数显千分尺使用规范化适用于本公司数显千分尺使用车间负责执行此指导书。
电子数显千分尺作业指导书
电子数显千分尺使用指导书
批准审核编制工序名称前工程适用范围ALL产品名称数显千分尺版次页码1/1量具名称：电子数显千分尺(0-25mm,
使用方法：
1、归零：长按2秒开关键进行开机，向前转动微分筒，使测砧与测微
螺杆抵近，且微分筒和固定套管的零刻度线在同一水平线上时，按下开关/
清零键进行数值清零。
2、向后转动微分筒，是测砧与测微螺杆之间的距离略大于被测物。
3、左手将被测物水平置于测砧与测微螺杆的端面之间（必须在千分尺的测量面中心测量），右手转动微分筒，当测微螺杆快要接近物体时，改旋转测力装置，直至听到“咔、咔、咔”声后停止，以响三声为旋转限度。
4、根据显示屏所显示的数值读数并记录。
5、放松测微螺杆，轻轻取下被测物件，长按2秒开关键关机。
端子压接后高、宽值示意图
尺架
测砧测微螺杆锁紧装置固定套管微分筒测力装置
显示屏
开关/归
毫米/英寸
I/H(后足高
I/W（后足宽度）
C/W(前足宽度）
C/H(前足高度)。
数显千分尺使用说明书
仪器名称序号项目备注1安全注意事项2使用警告3维护附 图00·万一电池被误食，及时在医生指导下就诊。
·本量具使用氧化银电池及液晶内含有刺激性物质，如不慎将其中含有的 液体接触到眼睛或皮肤，请立即用清水清洗，并在医生指导下就诊。
·在初次使用时，请用渗有油的软布等擦去涂在量具上的防锈油，并在本 机器内装入附带电池后使用。
·电池型号必须相符。
·如果3个月不使用时，将电池取出妥善保管，否则可能会因电池液泄漏 损坏本检测仪器。
·不使用时，将基准面与锭子（测量杆）打开，防止生锈。
版次数显千分尺（平头、尖头）1.安全注意事项：1）在使用本产品时，请遵守说明书中写的规格、功能和使用上注意事项； 如果本产品被用于超出这些规格时，可能会引起安全问题。
2）禁止事项（图1）：·有效量距（0~25mm），顺时针方向扭动，禁止逆时针方向转动（图1-1）。
·不可使用尖锐的物体损伤测量工具（图1-2）。
·胶水不可滴在量具上，避免用油、水等液体物质渗入尺框内，以免损伤 电子原件（图1-3）。
·禁止40℃以上温度使用、暴晒（图1-4）。
·禁止乱拆乱卸（图1-5）。
·做到轻拿轻放，禁止摔、碰、撞（图1-6）。
使用说明图1-1图1-2图1-3图1-4图1-5图1-6图2①②③④⑤⑥号4部件名称、性能（图2）、① 基准面② 锭子（测量杆）③ 锁紧螺丝④ 主轴（尺）⑤ 副轴（尺）⑥ 棘轮⑦ 液晶显示屏 ⑧ 拆卸螺钉5型号6仕样7使用前的确认1）在测量面(基准面、锭子）上，不能有缺口、异物附着现象。
2）检查确认，旋转棘轮，锭子（测量杆）移动顺利。
3）用棘轮旋转移动锭子，使基准面和锭子缓慢地接触，然后再 转动棘轮2~3次。
★ 在此时，检查确认基准（零点“0”）确认， 数显千分尺复位显示为0.0001）电池安装：电池安装好后，会显示无意义的数边或“E”，这并非异常 现象；安装时将电池（SR44）的正极朝上进行安装。
数显千分尺说明书
数显千分尺说明书图1 结构示意图1、主要技术指标1）测量范围：0-25mm ；2）分辨力：0.001mm；3）示值误差：0.002mm；4）工作电源：3V扣式电池1粒；5）工作环境温度：0～+40℃；6）储存温度：-20～+60℃；7）环境湿度：≤ 80％（防护等级：IP4，防喷水）。
2、注意事项1）不要摔碰数显千分尺及施以过大的外力。
2）不要拆卸数显千分尺。
3）每次打开数显千分尺后使用前需校对起始值是否正确，如不正确则会影响测量结果。
4）不要用尖锐的东西来压按键，按键时应沿按键的移动方向来操作，否则将影响按键的灵敏性，甚至导致按键损坏。
5）不要在日光直射、过冷或者过热的环境中使用或保存数显千分尺。
6）在千分尺的任何部位不能施加电压，也不要用电笔刻字，以免损坏电子元件。
7）不要在有高电压或强磁场的环境中使用数显千分尺。
8）使用干燥的软布或棉花擦拭数显千分尺表面污点。
不能使用丙酮或苯类等有机溶剂擦拭。
9）测量前使用软布擦拭测量面。
10）丝杆为不脱落结构，不要后退丝杆超过数显千分尺的测量范围。
11）未打开显示器前不允许随意进退丝杆，以防超出测量范围。
12）长期不用时应取出电池。
图二液晶显示屏3、功能键使用方法3.1 ABS/INC…UNIT键：绝对测量与相对测量转换键、延时公制与英制测量模式转换键。
1）每次按住此键2秒以上，实现延时公制与英制测量模式转换。
当出现“in”字样时，为英制测量状态；否则为公制测量状态。
2）每次按住此键不足2秒时，实现绝对测量与相对测量转换。
当出现“ABS”字样时，为绝对测量状态；当出现“INC”字样时，为相对测量状态。
3.2 ON/OFF…SET键：开关键和设定初始值键。
1）每次按住此键不足2秒时进行开机或关机；2）当按住此键2秒以上：设置数显千分尺的绝对测量初始值，在显示器上“Set”闪烁一下消失，完成设置，此时显示为“ABS”换行“0.000”。
4、操作步骤4.1安装电池1）找到电池盖, 电池盖位于显示屏背面，呈“十”字。
千分尺操作说明书
外套筒看是否顺畅。
编制
审核
批准
XXXXX有 限 公 司
版本
0/A
千分尺操作说明书
页码
3/3
编号
QA-03
生效日期
4．1．2使用前清洁测量面时，不可硬质碎布，可用一张白纸放在两测量面之间，轻轻夹紧，将白纸抽去即可清洁两表面。
4．2．4将被测工件一面密附于固定测端，旋转棘轮使活动测砧座与工件另一面轻轻接触，再继续旋转测力装置2-3下，读取读数。
4．3使用后应注意事项
4．3．1使用后应以软布擦拭附着于千分尺上的脏物或指纹等，若在短时间内不使用时，应涂上防锈油后放于盒内。
4．3．2在存放时，两测砧间要保持0.2-1.5毫米的间隙，不可紧密接合以避免生锈和热膨胀导致主轴变形。
版本
0/A
千分尺操作说明书
页码
1/3
编号
QA-03
生效日期
1、千分尺量测范围及原理
1．1公司常用的千分尺测量范围及精确度
1．1．1目前公司常用的千分尺测量范围为0-25MM，根据读数显示方式不同分为：刻度类千分尺、数显千分尺
1．1．2目前公司常用的千分尺精确度为：刻度类千分尺0.01MM、数显千分尺0.001MM
编制
审核
批准
2．1．2刻度类千分尺结构如下图：
2．2数显千分尺结构与读数
2．2．1读数：数显千分尺读数直接在显示屏上读取即可，如下图所示为：7.002
2．2．2数显千分尺结构如下图：
编制
审核
批准
版本
0/A
千分尺操作期
3、千分尺的使用方法如下图所示：
千分尺作业指导书
千分尺作业指导书一、背景介绍千分尺是一种常用的测量工具，用于精确测量小尺寸物体的长度、宽度和高度。
它具有测量范围广、精度高的特点，在各种制造和加工行业广泛应用。
为了正确使用千分尺进行测量，我们编写了本指导书，旨在提供详细的操作步骤和注意事项，帮助操作人员准确、高效地完成千分尺的测量作业。
二、操作步骤1. 准备工作(1) 确保千分尺处于良好的工作状态，检查尺具的零位和刻度线是否清晰可见。
(2) 清洁测量对象，确保其表面光滑且无杂质。
2. 测量长度(1) 将千分尺的测量面板与测量对象的表面接触。
(2) 轻轻旋转千分尺的滚轮，直到滚轮与测量对象的表面紧密接触。
(3) 读取千分尺上的刻度值，注意读数的精度，通常为0.001英寸或0.02毫米。
3. 测量宽度(1) 将千分尺的测量面板与测量对象的两个平行表面接触。
(2) 轻轻旋转千分尺的滚轮，直到滚轮与测量对象的表面紧密接触。
(3) 读取千分尺上的刻度值，注意读数的精度。
4. 测量高度(1) 将千分尺的测量面板与测量对象的底部接触。
(2) 轻轻旋转千分尺的滚轮，直到滚轮与测量对象的底部紧密接触。
(3) 读取千分尺上的刻度值，注意读数的精度。
5. 注意事项(1) 在使用千分尺之前，应先进行校准，确保测量结果的准确性。
(2) 在测量过程中，要保持千分尺的稳定，避免因手部震动等原因导致读数不准确。
(3) 在读取刻度值时，要垂直视线与刻度线，避免因视角偏差导致读数误差。
(4) 使用千分尺时要轻拿轻放，避免刻度线磨损或损坏。
(5) 使用完毕后，要将千分尺放置在干燥、清洁的地方，避免受到外界环境的影响。
三、实际应用案例在汽车制造业中，千分尺被广泛应用于测量发动机零部件的尺寸。
例如，在汽缸套的制造过程中，需要测量套筒的内径、外径和长度，以确保其符合设计要求。
操作人员可以使用千分尺进行精确测量，并根据测量结果进行调整和修正，以保证零部件的质量和性能。
四、总结本指导书详细介绍了千分尺的操作步骤和注意事项，帮助操作人员正确、高效地使用千分尺进行测量作业。
千分尺检定、校准作业指导书
1 目的确保公司所使用的千分尺符合测量产品的要求，保证千分尺精度，使千分尺的误差在规定范围内。
2 范围本公司所使用的千分尺皆适用。
3 校验标准件（mm ）量块 5.12-100 （0-300mm ）刀口尺 75平行平晶 15.37-95.87 （0-100mm ）4 校验条件温度20±5℃ 湿度60%±20%5 检验步骤5.1 外观检定：千分尺外观应无锈蚀，刻线和数字必须清晰。
后续检定和使用中检定的千分尺及其校对杆不应有影响使用准确度的外观缺陷。
5.2 千分尺各部分相互作用：微分筒转动和测微螺杆的移动必须平稳，无卡滞现象，锁紧装置必须可靠。
5.3 测微螺杆的轴向窜动和径向摆动：一般情况下用手感检查测微螺杆的轴向窜动和径向摆动。
5.4 测力用分度值不大于0.2N 的专用测力计检定，一般听棘轮的声音可分辨出。
5.3 微分筒锥面的端面现固定套管毫米刻线的相对位置检定：当测量下限调整正确后，使微分筒固定套管任意毫米刻线的右边缘相切，读取微分筒的零刻线与固定套管纵刻线偏移量。
5.4 测量面的平面度： 见图1图1后续检定和使用中的检定可用刀口尺用光隙法检定，在距离测量面边缘0.4mm 范围内的平面度忽略不计页 数文件名称千分尺检定、校准作业指导书生效日期刀口尺平放在千分尺的工作面上页数文件名称千分尺检定、校准作业指导书生效日期5.5 数显千分尺的示值重复性：在相同条件下重复测量5次分别读数，示值重复性以最大与最小读数的差值确定。
5.6 数显千分尺任意位置的数值漂移：在测量范围内的任意位置锁紧测微螺杆，观察1h内显示值的变化不超过规定值。
5.7两测量面的平行度：见图2右手轻轻转动平晶，尽量使干涉带数目减至最少图2依次将4块厚度差1/4螺距的平行平晶放入两测量面间，使两测量面与平行平晶接触，转动棘轮机构，并轻轻转动平晶，使两测量面出现的干涉环和干涉带数目减至最少。
分别读取两测量面的上的干涉纹数，取两测量面上的干涉条纹数目之和与所用光的波长值的计算结果作为两测量面的平行度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
页次:1/3一，电子千分尺结构示意图
※千分尺常见用途：社内主要用来测量端子压着高度、铜材厚度等。
二，电子千分尺各部位功能与用途
1，支架：为辅助部件，主要是固定尺体本身。
2，隔热板：避免手持尺体时人体给尺体加温，使之发生形变产生人为误差
3，控制按钮：分别是“HOLD”保持测量数据；“ZERO/ABS”归零；“ORIGIN”原点。
4，显示屏：显示测得的数据，单位是mm。
5，微调旋钮：归零或测量过程中，微测螺杆将要到达预定极限位置时，使用此旋钮。
6，微分筒：
7，固定套筒：固定尺架与螺杆；上有主尺刻度，可参考读数；8，锁紧装置：用于锁紧测微螺杆；（但测量时，通常是放松的）
9，测微螺杆：可旋转前进或后退，测量时，慢慢靠近待测件，至刚好与待测件接触。
10，测砧：固定在尺架上，测量时，垫起待测件一侧。
11，量程及精确度：通常印在隔热板上；（图中被支架所阻挡。
）三，测量操作指引 1，测量前: ①清洁：用干净抹布，清洁测砧和测微螺杆顶端。
记号年 月 日修订者改订内容承认
作成
2011/9/18
郭贻升
新规
操作指导书
②调零：将测微螺杆推进到与测砧刚好接触，观察显示屏读数是否为“0”。
如不为0，则按“ZERO”键使之归零。
※注意：当测微螺杆即将碰到测砧时，要用微调旋钮顺时针旋转，缓慢推进，直到听到“咔咔咔”三声时，确认测微螺杆推进到位。
此时进行读数，和进行必要的归零操作。
电子千分尺
修订履历
版本:A/0
确认
10，测砧
9，测微螺杆
8，锁紧装置
7，固定套筒
6，微分筒
5，微调旋钮11，量程及精确度
1，支架
2，隔热板
4，显示屏3，控制按钮
页次:2/3
2，测量举例
④读数：将显示屏上显示的数据读取即可。
单位是：mm。
图一
图二
图三
（拉开适当距离）（放进，垂直）推紧＆读数
3，记录
将2中④读得的数据，认真如实填写在相应的报表的相应栏目即可。
四，其他要注意的事项 1，不要摔碰数显千分尺及施以过大的外力。
2，不要拆卸数显千分尺
3，每次使用前需校对起始值是否正确，如不正确则会影响测量结果。
5，不要在日光直射、过冷或者过热的环境中使用或保存数显千分尺。
6，不要在有高电压或强磁场的环境中使用数显千分尺
7，使用干燥的软布擦拭数显千分尺表面污点。
不能使用丙酮或苯类等有机溶剂擦拭8，根据待测件的形状和尺寸，选择适当类型及量程的千分尺进行测量9，使用后，要使测砧与测微螺杆顶端保留0.5-1mm的间隙，锁紧，保管。
记号年 月 日修订者改订内容承认
作成
2011/9/18
郭贻升
新规
修订履历
确认
操作指导书
电子千分尺
版本:A/0
①逆时针旋转微分筒，使测微螺杆与测砧分开适当距离。
（比待测件预测尺寸稍大即可）如图一
②左手将待测件枕在测砧上的适当位置。
（注意，待测件紧贴测砧，且待测厚度所在面与测砧与测微螺杆所在直线垂直。
如图二
③左手保持的状态，右手顺时针旋转微分筒，使测微螺杆往待测件靠近；当测微螺杆顶端即将接触到待测件时，改为旋转微调旋钮推进测微螺杆。
知道听到“咔咔咔”三声时，判断测微螺杆顶端已经跟待测件的侧面接触到位。
4，不要用尖锐的东西来压按键，按键时应沿按键的移动方向来操作，否则将影响按键的灵敏性，甚至导致按键损坏。
页次:3/3
五，常见不规范操作图示
六，其他千分尺图例：
记号年 月 日
修订者
改订内容承认作成
2011/9/18
郭贻升
新规
修订履历
确认操作指导书
电子千分尺
10，如果要长时间保管时，必须用清洁布或纱布来擦净成为腐蚀源的切削油，汗，灰尘等后，涂敷低粘度的高级矿物油或防锈剂。
版本:A/0。
