静态时序分析综述报告——孙声震1．静态时序分析静态时序分析（STA）就是套用特定的时序模型（Timing Model），针对特定电路分析其是否违反设计者给定的时序限制（Timing Constraint）。
1．1 背景仿真技术是ASIC设计过程中应用最多的验证手段，然而，现在的单片集成系统设计正在将仿真时间推向无法容忍的极限。
在最后的门级仿真阶段，针对的是几十乃至几百万门的电路，对仿真器第一位的要求是速度和容量，因此，性能（仿真速度）和容量（能够仿真的设计规模）是验证中的关键因素。
传统上采用逻辑仿真器验证功能时序，即在验证功能的同时验证时序，它以逻辑模拟方式运行，需要输入向量作为激励。
随着规模增大，所需要的向量数量以指数增长，验证所需时间占到整个设计周期的50%，而最大的问题是难以保证足够的覆盖率。
鉴于此，这种方法已经越来越少地用于时序验证，取而代之的是静态时序分析技术。
1．2 分类静态时序分析以分析的方式区分，可分为Path-Based及Block-Based两种。
图1如图1所示，为Path-Based这种分析方式。
信号从A点及B点输入，经过中间的逻辑单元，从Y端输出。
套用的Timing Model标示在各逻辑器件上，对于所有输入端到输出端都可以找到相对应的延迟时间。
而使用者给定的TimingConstraint为：1. 信号A到达电路输入端的时间点为2（AT=2，AT为Arrival Time）。
2. 信号B到达电路输入端的时间点为5（AT=5）。
3. 信号必须在时间点10之前到达输出端Y（RT=10，RT为Required Time）。
针对P1及P2 两条路径（Path）来做分析。
P1的起始点为A，信号到达时间点为2。
经过第1个逻辑器件之后，由于有2单位的延迟时间，所以信号到达这个器件输出的时间点为4（2+2）。
依此类推，信号经由P1到达输出Y的时间点为7（2+2+3）。
在和上述第三项Timing Constraint比对之后，我们可以得知对P1这个路径而言，时序（Timing）是满足使用者要求的。
综合与静态时序分析
综合与静态时序分析综合与静态时序分析是软件工程中常用的两种分析方法，用于评估系统的性能、可靠性和效率等方面。
本文将详细介绍综合与静态时序分析的基本概念、应用场景以及优缺点，并对两者进行比较，以便读者能够更好地了解和应用这两种方法。
一、综合时序分析综合时序分析是指通过建立模型，对系统进行模拟和分析，得出系统性能和可靠性等相关指标。
综合时序分析主要考虑系统的整体性能，包括处理速度、吞吐量、延迟等方面。
常用的综合时序分析方法有排队网络模型、离散事件模拟等。
综合时序分析的应用场景包括网络通信、分布式系统、并行计算等领域。
在这些领域中，系统的性能和可靠性要求较高，并且通常涉及多个组件之间的协作和交互。
通过综合时序分析，可以预测系统的行为、发现潜在的问题，并提出改进措施。
综合时序分析的优点是可以全面考虑系统的各个方面，分析结果较为准确。
然而，综合时序分析通常需要复杂的模型和大量的计算，对分析人员的要求较高。
此外，由于模型建立和参数设定的不准确性，综合时序分析的结果可能和实际情况存在一定的偏差。
静态时序分析是指在系统的设计和实现阶段，通过对系统的源代码或设计文档进行静态分析，得出系统的时序行为和性能指标。
常用的静态时序分析方法有程序切片、基本块图、语义分析等。
静态时序分析的应用场景包括软件开发、代码审查、性能优化等领域。
在这些领域中，开发人员需要预先了解系统的行为和性能，并进行相应的设计和优化。
通过静态时序分析，可以发现源代码中的潜在问题、提高系统的性能等。
静态时序分析的优点是可以在系统设计和实现的早期阶段就发现问题，并及时进行调整。
此外，静态时序分析可以在不需要运行系统的情况下进行，因此可以节省时间和资源。
然而，静态时序分析通常只考虑系统的源代码和设计文档，可能忽略了系统运行时的复杂环境和其它外部因素的影响。
三、综合时序分析与静态时序分析的比较1.方法论差异：综合时序分析主要基于建模和仿真，而静态时序分析主要基于代码和设计文档的分析。
静态时序分析（STA）基础
静态时序分析（STA）基础注：上海交⼤论⽂《数字电路静态时序分析与设计》—学习笔记第⼀章概述1.4 集成电路的设计流程⼀般集成电路设计步骤分为逻辑设计和物理设计如图1-1 所⽰：逻辑设计包括：系统划分：将⼀个⼤规模的系统按功能分成⼏个功能模块设计输⼊：⽤HDL(Hardware Description Language)语⾔或电路原理图的形式对系统进⾏功能级描述的设计输⼊。
功能仿真：对功能级描述进⾏功能和时序仿真验证并在验证功能正确后转变成适⽤于综合器的RTL级(Register Transfer Level)描述的⽹表输⼊。
逻辑综合：把⾼层次设计的描述利⽤某种标准单元库按照⼀定的约束条件转换成优化的门级⽹表。
图1-2给出了基本的计算机辅助逻辑综合的流程图。
设计者只要把精⼒集中在层次的划分、⾼层的设计、描述准确的约束条件和标准单元库的单元优化上，⽽其它⼤量的⼯作由逻辑综合⼯具⾃动完成逻辑综合⼯具经过多次交互处理最终产⽣最优化的门级⽹表。
布局前的模拟：对综合后加⼊单元时延信息的门级⽹表进⾏仿真检查时序上是否满⾜设计系统规范和接⼝规范。
物理设计包括：平⾯规划：其任务是为每个模块和整个芯⽚选择⼀个好的布图⽅案⼀般根据其包含器件数估计模块的⾯积再根据该模块和其它模块的连接关系和上层模块或芯⽚的形状估计该模块的形状和相对位置此过程⼀般⼿⼯完成布局：确定模块中各单元的位置布局问题⽐较复杂⼀般分成初线始布局和改进布局两步。
布线：通常布线分为总体布线(Global Routing)和详细布线(Detailed Routing)两步总体布线把线⽹分配到合适的布线区域不关⼼⾛线的具体位置详细布线最终确定连线的具体位置。
参数提取：确定各个连接处的电阻和电容及互连线的分布参数。
后仿真：加⼊布局布线所增加的各种寄⽣电学参数后再次进⾏时序仿真并进⾏ERC，电学规则检查和DRC，设计规则检查最后进⾏⽹表的验证(LVS Layout Versus Schematic) 来确认版图的正确性。
EDA工具课程之PrimeTime
二、PrimeTime简介
PT和DC的STA的不同
1、目的不同 DC主要是为了综合，所以它的时序约束都是以苛刻的估算为主， 可以不区分什么分析类型，但PT主要是为了验证它的约束，主要以 来依赖于实际提取数据一提取的多数文件为主，必须区分什么操作 条件以及相应的什么分析类型策略。
Company Logo
二、PrimeTime简介
PrimeTime简介 PrimeTime是Synopsys的静态时序分析软件,常被用来分析大规模, 同步,数字ASIC.PrimeTime适用于门级的电路设计,可以和Synopsys公 司的其它EDA软件非常好的结合在一起使用.
PrimeTime的特点和功能 作为专门的静态时序分析工具,PrimeTime可以为一个设计提供以 下的时序分析和设计检查: 建立和保持时间的检查； 时钟脉冲宽度的检查； 时钟门的检查； 未约束的时序端点； 组合反馈回路； 基于设计规则的检查,包括对最大电容,最大传输时间,最大扇出的检 查等。
-period period_value [-waveform edge_list]
[-name clock_name] [source_objects]
pt_shell>create_clock -period 4 -waveform [list 0 2] – name\ clk [get_ports clk]
EDA技术实验
SynopsysSTA）工具 PrimeTime LOGO
主要内容
静态时序分析（STA）介绍 PrimeTime简介 PrimeTime流程 PrimeTime用户界面
PrimeTime命令 PrimeTime实例分析
Company Logo
FPGA静态时序分析
D
Q
CLK Clock
时钟不确定性
输入时钟抖动是时钟不确定性的原因之一(Clock Uncertainty)
时钟偏斜（clock skew）
• 所有时序设计和分析都以时钟网络为参考。路径延迟分析 必须考虑时钟质量。 • 时钟偏斜是一个时钟信号沿着同一个时钟网络到达源触发 器和目标触发器的时间差。. • 所有时钟网络布线应该使用FPGA提供的专用时钟资源，否 则时钟偏斜会非常严重。 • 时钟偏斜分为负时钟偏斜和正时钟偏斜，主要对时钟周期 产生影响。时序分析器能够报告时钟偏斜问题。
14
路径和分析类型
Async Path
PRE D Q
Data Path
PRE D Q
CLR
CLR
Clock Paths Async Path
Three types of Paths: 1. Clock Paths 2. Data Path 3. Asynchronous Paths* Two types of Analysis: 1. Synchronous – clock & data paths 2. Asynchronous* – clock & async paths
Data must be valid here REG2.CLK REG2.D Data Valid
Tclk2
Tsu
Data Required Time = Clock Arrival Time - Tsu
26
数据要求时间- Hold
The minimum time required for the data to get latched into the destination re gister

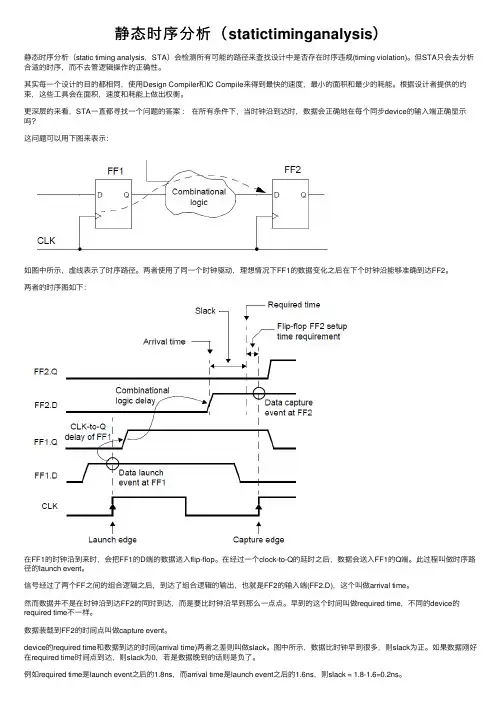

静态时序分析（statictiminganalysis）
