塑胶产品结构设计基本规则
塑胶结构设计规范

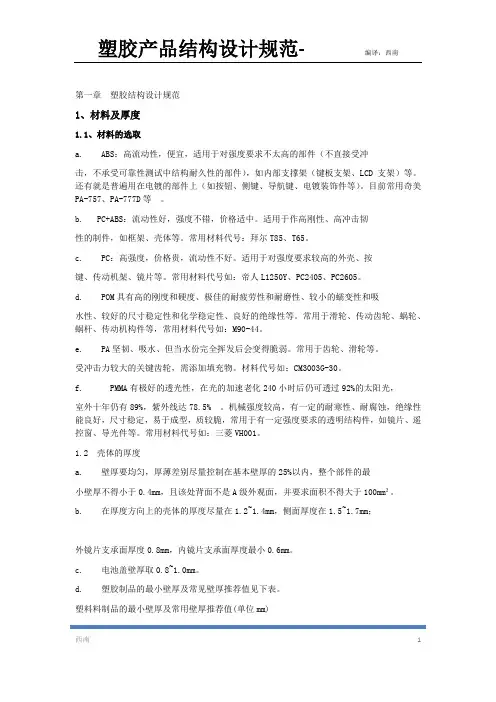

第一章塑胶结构设计规范1、材料及厚度1.1、材料的选取a. ABS:高流动性,便宜,适用于对强度要求不太高的部件(不直接受冲击,不承受可靠性测试中结构耐久性的部件),如内部支撑架(键板支架、LCD支架)等。
还有就是普遍用在电镀的部件上(如按钮、侧键、导航键、电镀装饰件等)。
目前常用奇美PA-757、PA-777D等。
b. PC+ABS:流动性好,强度不错,价格适中。
适用于作高刚性、高冲击韧性的制件,如框架、壳体等。
常用材料代号:拜尔T85、T65。
c. PC:高强度,价格贵,流动性不好。
适用于对强度要求较高的外壳、按键、传动机架、镜片等。
常用材料代号如:帝人L1250Y、PC2405、PC2605。
d. POM具有高的刚度和硬度、极佳的耐疲劳性和耐磨性、较小的蠕变性和吸水性、较好的尺寸稳定性和化学稳定性、良好的绝缘性等。
常用于滑轮、传动齿轮、蜗轮、蜗杆、传动机构件等,常用材料代号如:M90-44。
e. PA坚韧、吸水、但当水份完全挥发后会变得脆弱。
常用于齿轮、滑轮等。
受冲击力较大的关键齿轮,需添加填充物。
材料代号如:CM3003G-30。
f. PMMA有极好的透光性,在光的加速老化240小时后仍可透过92%的太阳光,室外十年仍有89%,紫外线达78.5% 。
机械强度较高,有一定的耐寒性、耐腐蚀,绝缘性能良好,尺寸稳定,易于成型,质较脆,常用于有一定强度要求的透明结构件,如镜片、遥控窗、导光件等。
常用材料代号如:三菱VH001。
1.2 壳体的厚度a. 壁厚要均匀,厚薄差别尽量控制在基本壁厚的25%以内,整个部件的最小壁厚不得小于0.4mm,且该处背面不是A级外观面,并要求面积不得大于100mm²。
b. 在厚度方向上的壳体的厚度尽量在1.2~1.4mm,侧面厚度在1.5~1.7mm;外镜片支承面厚度0.8mm,内镜片支承面厚度最小0.6mm。
c. 电池盖壁厚取0.8~1.0mm。
d. 塑胶制品的最小壁厚及常见壁厚推荐值见下表。
塑胶结构一般设计原则
1.2 塑胶结构一般优化设计原则加强筋的拔模角一般取0.25---2度.,塑件表面有皮纹或是结构复杂的应加大拔模角.可达到2度.倒圆角的一般原则, 圆角半径大小外R取2倍的壁厚, 内R取0.5—1倍壁厚.塑件加强筋的设计,基本厚度等于0.5倍壁,高度小于等于3倍壁厚,圆角大于等于0.25—0.4倍壁厚,拔模角大于等于0.5度,间距大于2倍的壁厚. 加强筋应布置在塑件受力较大之处,以改善塑件的强度.加强筋应对称分布,避免塑件局部集中.同时加强筋应尽可能设计得矮一些.胶件壁厚尽量均匀,小型玩具塑胶壁厚一般在1MM---2MM之间,最薄不能超过0.8mm以上,否则会造成出模困难.合金(一般指锌合金)壁厚要控制在0.8mm以上,对由于出模而必须加厚的部位也要尽量减少厚度,以节约原料.圆丝筒,六角经线筒配胶柱,一般胶柱直经应大于丝筒孔经0.1mm铁轴配胶孔的设计,铁轴应大于相配的孔0.15---0.2mm.小型玩具一般采用自攻螺丝孔定位.孔径按照受力大小的原则比选用螺丝直径小0.3mm.---0.7mm,其中ABS材料孔径选用0.3mm—0.5mm, pp材料或PE材料孔径选用0.4mm—0.7mm. 孔上端要有一沉孔,高度要确保使螺丝头不外露.一般超声线为60度,高约0.3mm.玩具中常用塑胶材料物理特性及识别方法ABS PE AS透明力胶 POM赛钢 LDPE花料 PP百折胶 PVC软质 PC防弹胶 PA尼龙 PMMA亚加力缩水(千分子) 5 15—17 16 2燃烧气味辛辣甲醛刺激味煤油柴油盐酸黑烟焦毛发花果臭味模具温度 50--80 60--70 90----120 80--90 30---60 90------110 40--60密度 1.0031.007 0.94-0.96 0. 9注塑的缺陷及其可能产生原因分析1/制品不足的缺陷.1料筒`喷嘴及模具温度偏低. 2.加料量不够. 3料筒剩料不多. 4注射压力过低. 5注射速度过慢. 6浇道或浇口过小,浇口数目不够,位置不当. 7模腔排气不良. 8注射时间过短. 9浇注系统性差. 10材料流动性差2/制品溢边的缺陷1料筒`喷嘴及模具温度太高. 2注射压力太大,锁模力不足 3模具密度封不严,有杂质或模板弯曲变形. 4模腔排气不良. 5材料流动性太大. 6加料量太多.3/制品有气泡的缺陷1塑料干燥不良,含有水份或挥发性氯体. 2塑料有分解 3注射速度太快. 4注射压力太小.5模温太低,充模不完全. 6模具排气不良. 7从加料端进入有空气.4/制品凹陷(缩水)的缺陷1加料量不足 2料温太高 3制品壁厚薄相差大 4注射保压时间太短. 5注射压力不够.6注射速度太快 7浇口位置不当.5/熔接痕的缺陷1料温太低,塑料流动性差. 2注塑压力太小. 3注射速度太慢. 4模温太低 5模腔排气不良 6材料受到污染.6/制品表面有银丝及波纹(料花)的缺陷1原料含有水份及挥发物. 2料温太高或太低 3注射压力太低. 4浇道或浇口尺寸太大 5嵌件未预热或温度太低. 6制品应力太大7/制品表面有黑点及条纹的缺陷1塑料有分解. 2螺杆转动速度太快,背后压太高 3塑料碎屑卡入柱塞和料筒间 4喷嘴与主浇道口吻合不好,产生积料. 5模具排气不良. 6原料污染或混进杂质 7塑料颗粒大小不均匀.8/制品翘曲变形的缺陷模具温度太高,冷却时间不够. 2制品厚薄悬殊. 3浇口位置不当,数量不多. 4顶出位置不当,受力不均. 3塑料大分子定向作用太大9/制品尺寸不稳定的缺陷1加料量不稳 2材料颗粒大小不匀,新旧料混合比例不当. 3料筒各喷嘴温度太高. 4注射压力太低 3充模保压时间太低. 4浇口`浇道尺寸不均. 5模温不均 6模具设计尺寸不准确. 7脱模杆变形磨损. 8注射机的电气,液压系统不稳定.10/制品粘模的缺陷1注射压力太高,注塑时间太长. 2模具温度太高 3浇口尺寸太大和位置不当. 4模腔光洁度不够. 5顶出位置,结构不合理11主浇道粘模的缺陷1料温太高 2冷却时间太短,主浇道料尚未凝固. 3喷嘴温度太低 4主注浇无冷料穴. 5主浇道光洁度差. 6喷嘴道孔径大于主浇道直径. 7喷嘴道衬套弧度与喷嘴弧度不吻合. 6主浇道斜度不够.12.制品内部冷却或局部凝结的缺陷塑化不均 2模温不低 3料内混入杂质或不同牌号的原料(材料). 4喷嘴温度太低 5无主要或分流道冷料穴. 6制品重量和注射量接近,而成型时间太短.13/制品分层`脱皮的缺陷1不同塑料混杂. 2同一种塑料不同级别相混. 3塑化不均匀. 4原料污染或混入异物.14制品褪色的缺陷1塑化污染或干燥不够. 2螺杆转动速度太大,背压太高. 3注射压力太大,背压太高.4注射保压时间太长. 5料筒温度过高,致使着色剂或添加剂分解. 6浇道` 浇道口尺寸不合适. 7模具排气不良.15制品强度下降的缺陷1塑料分解 2成形温度太低. 3熔接不良 4塑料潮湿 5塑料混入杂质. 6制品设计不当,有锐口缺口. 6围绕金属,嵌件周围的塑料厚度不够. 7模具温度太低. 8塑料回料次数太多.1.5 工程名称解EP ----------试办(首次试模胶件的办)FEP ------- 最后试办(最后进行功能安全测试的办)PP------------ 生产试办(小批量生产办)PS------------ 正式生产试办PA------------ 定期生产试办REV---------- 改良试办AOD----------- 暂收办PMC------------ 生产,物料控制QA-------------- 产品品质保证QC---------------- 产品品质检查办---------------- 香港企业对开发产品的统称啤--------------- 广东话对注塑的叫法顶白------------- 广东话对塑料缩水的叫法1.6 玩具安全规范 ISO---美国 ASTM----美国 EN----欧洲标准电脑锣刀具分类:1公制(MM)直径0.5, 1, 1.5, 2. 5, 3, 4, 5, 6, 8, 10, 12 , 16, 20, 25 , 30, 32 , 直径 402英制(1英制=8英分,1英分=3.175mm直径1/4(6.35mm),直径1/2(12.7mm), 直径1/8(3.175mm), 直径3/16(4.7625mm), 直径5/16(7.9375mm), 直径3/8(9.525mm), 直径5/8(15.875mm), 直径3/4(19.05mm)。
塑胶产品结构设计基本规则

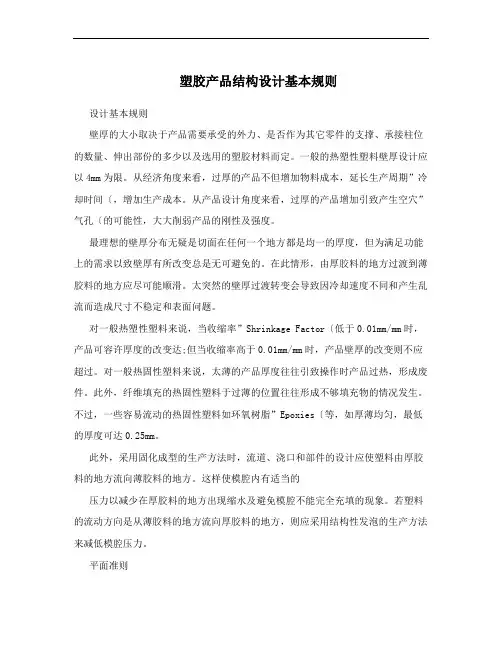

塑胶产品结构设计基本规则设计基本规则壁厚的大小取决于产品需要承受的外力、是否作为其它零件的支撑、承接柱位的数量、伸出部份的多少以及选用的塑胶材料而定。
一般的热塑性塑料壁厚设计应以4mm为限。
从经济角度来看,过厚的产品不但增加物料成本,延长生产周期”冷却时间〔,增加生产成本。
从产品设计角度来看,过厚的产品增加引致产生空穴”气孔〔的可能性,大大削弱产品的刚性及强度。
最理想的壁厚分布无疑是切面在任何一个地方都是均一的厚度,但为满足功能上的需求以致壁厚有所改变总是无可避免的。
在此情形,由厚胶料的地方过渡到薄胶料的地方应尽可能顺滑。
太突然的壁厚过渡转变会导致因冷却速度不同和产生乱流而造成尺寸不稳定和表面问题。
对一般热塑性塑料来说,当收缩率”Shrinkage Factor〔低于0.01mm/mm时,产品可容许厚度的改变达;但当收缩率高于0.01mm/mm时,产品壁厚的改变则不应超过。
对一般热固性塑料来说,太薄的产品厚度往往引致操作时产品过热,形成废件。
此外,纤维填充的热固性塑料于过薄的位置往往形成不够填充物的情况发生。
不过,一些容易流动的热固性塑料如环氧树脂”Epoxies〔等,如厚薄均匀,最低的厚度可达0.25mm。
此外,采用固化成型的生产方法时,流道、浇口和部件的设计应使塑料由厚胶料的地方流向薄胶料的地方。
这样使模腔内有适当的压力以减少在厚胶料的地方出现缩水及避免模腔不能完全充填的现象。
若塑料的流动方向是从薄胶料的地方流向厚胶料的地方,则应采用结构性发泡的生产方法来减低模腔压力。
平面准则在大部份热融过程操作,包括挤压和固化成型,均一的壁厚是非常的重要的。
厚胶的地方比旁边薄胶的地方冷却得比较慢,并且在相接的地方表面在浇口凝固后出现收缩痕。
更甚者引致产生缩水印、热内应力、挠曲部份歪曲、颜色不同或不同透明度。
若厚胶的地方渐变成薄胶的是无可避免的话,应尽量设计成渐次的改变,并且在不超过壁厚3:1的比例下。
下图可供叁考。
塑胶产品结构设计常识
塑胶产品结构设计小常识目录:第一章塑胶结构设计规范1、材料及厚度1.1、材料选择1.2、壳体厚度1.3、零件厚度设计实例2、脱模斜度2.1、脱模斜度要点3、加强筋3.1、加强筋与壁厚的关系3.2、加强筋设计实例4、柱和孔的问题4.1、柱子的问题4.2、孔的问题4.3、“减胶”的问题5、螺丝柱的设计6、止口的设计6.1、止口的作用6.2、壳体止口的设计需要注意的事项6.3、面壳与底壳断差的要求7、卡扣的设计7.1、卡扣设计的关键点7.2、常见卡扣设计8、装饰件的设计8.1、装饰件的设计注意事项8.2、电镀件装饰斜边角度的选取8.3、电镀塑胶件的设计9、按键的设计9.1 按键(Button)大小及相对距离要求10、旋钮的设计10.1 旋钮(Knob)大小尺寸要求10.2 两旋钮(Knob)之间的距离10.3 旋钮(Knob)与对应装配件的设计间隙11、胶塞的设计12、镜片的设计12.1 镜片(LENS)的通用材料12.2 镜片(LENS)与面壳的设计间隙13、触摸屏与塑胶面壳配合位置的设计13.1、触摸屏相对应位置塑胶面壳的设计注意事项第一章塑胶结构设计规范1、材料及厚度1.1、材料的选取a. ABS:高流动性,便宜,适用于对强度要求不太高的部件(不直接受冲击,不承受可靠性测试中结构耐久性的部件),如内部支撑架(键板支架、LCD支架)等。
还有就是普遍用在电镀的部件上(如按钮、侧键、导航键、电镀装饰件等)。
目前常用奇美PA-757、PA-777D等。
b. PC+ABS:流动性好,强度不错,价格适中。
适用于作高刚性、高冲击韧性的制件,如框架、壳体等。
常用材料代号:拜尔T85、T65。
c. PC:高强度,价格贵,流动性不好。
适用于对强度要求较高的外壳、按键、传动机架、镜片等。
常用材料代号如:帝人L1250Y、PC2405、PC2605。
d. POM具有高的刚度和硬度、极佳的耐疲劳性和耐磨性、较小的蠕变性和吸水性、较好的尺寸稳定性和化学稳定性、良好的绝缘性等。
塑胶结构设计精华
塑胶结构设计精华塑胶结构设计规范1. 塑料制品设计的⼀般原则1、在选料⽅⾯需考虑:★塑料的物理机械性能,如强度、刚性、韧性、弹性、吸⽔性以及对应⼒的敏感性等;★塑料的成型⼯艺性,如流动性、结晶速率,对成型温度、压⼒的敏感性等;★塑料制品在成型后的收缩情况,及各向收缩率的差异。
2、在制品形状⽅⾯:能满⾜使⽤要求,有利于充模、排⽓、补缩,同时能适应⾼效冷却硬化(热塑性塑料制品)或快速受热固化(热固性塑料制品)等。
3、在模具⽅⾯:应考虑它的总体结构,特别是抽芯与脱出制品的复杂程度。
同时应充分考虑模具零件的形状及其制造⼯艺,以便使制品具有较好的经济性。
4、在成本⽅⾯:要考虑注射制品的利润率、年产量、原料价格、使⽤寿命和更换期限,尽可能降低成本。
2.材料的选取★ABS:⾼流动性,便宜,适⽤于对强度要求不太⾼的部件(不直接受冲击,不承受可靠性测试中结构耐久性的部件),如内部⽀撑架(键板⽀架、LCD⽀架)等。
还有就是普遍⽤在电镀的部件上(如按钮、侧键、导航键、电镀装饰件等)⽬前常⽤奇美PA-757、PA-777D等★PC+ABS:流动性好,强度不错,价格适中。
适⽤于作⾼刚性、⾼冲击韧性的制件,如框架、壳体等。
常⽤材料代号:拜尔T85、T65。
★PC:⾼强度,价格贵,流动性不好。
适⽤于对强度要求较⾼的外壳、按键、传动机架、镜⽚等。
常⽤材料代号如:帝⼈L1250Y、PC2405、PC2605。
★POM具有⾼的刚度和硬度、极佳的耐疲劳性和耐磨性、较⼩的蠕变性和吸⽔性、较好的尺⼨稳定性和化学稳定性、良好的绝缘性等。
常⽤于滑轮、传动齿轮、蜗轮、蜗杆、传动机构件等,常⽤材料代号如:M90-44。
★PA坚韧、吸⽔、但当⽔份完全挥发后会变得脆弱。
常⽤于齿轮、滑轮等。
受冲击⼒较⼤的关键齿轮,需添加填充物。
材料代号如:CM3003G-30。
★PMMA有极好的透光性,在光的加速⽼化240⼩时后仍可透过92%的太阳光,室外⼗年仍有89%,紫外线达78.5% 。
塑胶结构设计要求规范
实用文档塑胶结构设计规范1、材料及厚度1.1、材料的选取a. ABS:高流动性,便宜,适用于对强度要求不太高的部件(不直接受冲击,不承受可靠性测试中结构耐久性的部件),如内部支撑架(键板支架、LCD支架)等。
还有就是普遍用在电镀的部件上(如按钮、侧键、导航键、电镀装饰件等)。
目前常用奇美PA-757、PA-777D等。
b. PC+ABS:流动性好,强度不错,价格适中。
适用于作高刚性、高冲击韧性的制件,如框架、壳体等。
常用材料代号:拜尔T85、T65。
c. PC:高强度,价格贵,流动性不好。
适用于对强度要求较高的外壳、按键、传动机架、镜片等。
常用材料代号如:帝人L1250Y、PC2405、PC2605。
d. POM具有高的刚度和硬度、极佳的耐疲劳性和耐磨性、较小的蠕变性和吸水性、较好的尺寸稳定性和化学稳定性、良好的绝缘性等。
常用于滑轮、传动齿轮、蜗轮、蜗杆、传动机构件等,常用材料代号如:M90-44。
e. PA坚韧、吸水、但当水份完全挥发后会变得脆弱。
常用于齿轮、滑轮等。
受冲击力较大的关键齿轮,需添加填充物。
材料代号如:CM3003G-30。
f. PMMA有极好的透光性,在光的加速老化240小时后仍可透过92%的太阳光,室外十年仍有89%,紫外线达78.5% 。
机械强度较高,有一定的耐寒性、耐腐蚀,绝缘性能良好,尺寸稳定,易于成型,质较脆,常用于有一定强度要求的透明结构件,如镜片、遥控窗、导光件等。
常用材料代号如:三菱VH001。
1.2 壳体的厚度a. 壁厚要均匀,厚薄差别尽量控制在基本壁厚的25%以内,整个部件的最小壁厚不得小于0.4mm,且该处背面不是A级外观面,并要求面积不得大于100mm2。
b. 在厚度方向上的壳体的厚度尽量在 1.2~1.4mm,侧面厚度在1.5~1.7mm;外镜片支承面厚度0.8mm,内镜片支承面厚度最小0.6mm。
c. 电池盖壁厚取0.8~1.0mm。
文案大全。
产品结构设计——塑胶件结构设计基本原则
——塑胶件结构设计基本原则塑胶件结构设计基本原则1.避免翘曲准则2.细长筋受拉准则3.避免内切准则4.避免尖锐棱角准则1.避免翘曲准则翘曲现象经常出现于塑料构件中,所以塑料件的结构设计应特别注意避免翘曲。
翘曲的主要原因是由于模塑成型过程中,构件冷却不均匀,产生内应力,引起翘曲变形。
造成冷却不均匀的原因主要有三种:(1)材料分布不均匀;(2)散热边界条件不均匀;(3)结构不对称。
1.避免翘曲准则壁厚不均匀的构件易出现却不均匀现象,从而导致构件翘曲变形。
在因构件本身功能要求的限制无法做到的情况下,应在两不同壁厚之间留有缓慢的过渡段。
不合理结构合理结构1.避免翘曲准则壁厚过大的塑件内部易产生空洞等缺陷,所以常设置加强筋提高构件的刚度。
过薄或过厚的加强筋也会导致构件的翘曲变形。
加强筋的壁厚要与底板壁厚相当,不要超过底板的壁厚。
不合理结构合理结构s 0.6s3s1.避免翘曲准则壁厚均匀的塑件也会产生翘曲变形,下图左侧的大平板从几何形状上来说完全均匀,但冷却不均匀;外部冷却快,内部冷却慢;板越大,不均匀越严重。
解决这个问题的方法是将平板改成拱板,下图右图所示,这样提高了板的抗弯刚度,从而有利于减少或消除构件的翘曲变形。
不合理结构合理结构1.避免翘曲准则另一种因冷却不均匀而产生翘曲变形的结构是带拐角的塑件。
拐角内外散热速度不一样,内慢外快。
解决的措施是加大内拐角的散热面积,改直角为倒角或设置一槽。
不合理结构合理结构2.细长筋受拉准则加强筋是塑胶件中的常见结构,一般比较细长。
塑料的弹性模量很低,所以易出现失稳问题,特别是细长结构。
应使细长筋尽量处于受拉状态。
不合理结构合理结构3.避免内切准则有内切结构无法直接脱模,必须用模芯或侧向抽芯机构,增大了模具制造的复杂性,从而增加了模具成本。
塑料件的结构设计应考虑到脱模的可能与方便,应避免有内切的结构。
下图左侧结构内外都有内切问题,即不可能用单一模具制作,从而增大模具的制造成本,其改进结构如右图所示。
塑胶产品结构设计准则
在塑胶件上开孔使其和其它部件相接合或增加产品功能上的组合是常用的手法,洞 孔的大小及位置应尽量不会对产品的强度构成影响或增加生产的复杂性, 常见孔的 类型如下:
孔离边位或内壁边之要点 :
confidential
16
四、塑胶产品结构设计准则-洞孔 (Hole)
盲孔设计要点: 盲孔是靠模具上的镶针形成,而镶针的设计只能单边支撑在模具上,因此很容易 被溶融的塑料使其弯曲变形,造成盲孔出现椭圆的形状,所以镶针的长度不能过长。 盲孔深度最大是直径的3倍,考虑模具镶针强度要求直径最小0.8mm。 外观件上的各种凹槽,如雕刻文字等,要求棱线分明,导致过渡太急,易产生气
confidential
12
三、塑胶产品结构设计准则-支柱 ( Boss )
对于外观件,当有螺丝柱子,需要进行缩水验证,依照上页图示意,塑胶壁厚 1.5 ,螺丝柱子外径3.4,验证结果 NG:(1.8-1.5)/1.5*100%=20% >8%。 外观面有可能会有缩水痕迹。
改善方案如下图:
当缩水验证NG时,可在增加火山口及加深螺丝孔深度来改善。 外观部品综合考虑缩水与螺丝柱子强度,塑胶壁厚要求大于1.3。 适当的辅以三角或十字加强筋方式,可大幅度提高强度和改善料流填充。
confidential
4
一、塑胶产品结构设计准则-壁厚
B. 转角位的设计准则亦适用於悬梁式扣位。因这种扣紧方式是需要将悬梁臂弯 曲嵌入,转角位置的设计图说明如果转角弧位R太小时会引致其应力集中系数 (Stress Concentration Factor)过大,因此,产品弯曲时容易折断,弧位R太大 的话则容易出现收缩纹和空洞。因此,圆弧位和壁厚是有一定的比例。一般 介乎0.2至0.6T之间,理想数值是在0.5T左右。
汽车塑料产品结构设计的一般原则及精度知识
⑤使用
• 塑料材料对时间、温度、湿度和环境条件 的敏感性,在注射成型制品长期使用后, 会有显现。注塑件的尺寸和形位精度的稳 定性差。
2、模塑塑料件尺寸公差
• 工程塑料模塑塑料件尺寸公差 标准GB/T14486-93 ,模塑尺寸公差代号为MT。公差等级分为七级。
• 该标准规定了热固性和热塑性工程塑料模塑塑料 件的尺寸公差。
③塑件结构
• 塑料件壁厚均匀一致,形体又对称,可使 塑件收缩均衡。提高塑料件的刚性,如加 强筋的合理设置或采用金属嵌件,能减小 塑件翘曲变形,都有利于提高塑件精度。
④工艺
• 注射周期各阶段的温度、压力和时间会影 响塑件的收缩、取向和残余应力,存在对 于塑件精度要求的最佳工艺。保证注塑件 精度更重要的是工艺参数的稳定性。成型 条件波动所造成的误差占塑件公差的1/3。
(1)几何形状的改变 • 薄壳状的平板制件,将其表面设计成波纹
形、瓦楞形、拱形、球形、抛物面,其刚 性比同样重量的平板要高得多
(2)加强筋的设计和运用
通过加强筋提高轴套扭转刚 性和弯曲刚性
容器沿口部位的设计起到了边缘增强
的作用,实质上这种突变的边缘可以 看作是加强筋的变异。
(3)嵌件的加强作用
③口字形结构、T 形结构以及工字梁结构,与 矩形截面的实心结构比较,这种结构既能 节省材料,又不降低刚性。
④圆锥体结构,相对圆柱体结构,这种结构 能承受很大的压缩载荷,弯曲稳定性好。
⑤双壁结构,有不少工艺可成型具有双壁结 构的制件,这种结构的制件有较高的刚性 、冲击韧性和抗弯能力。
(一)由内应力引起的制件变形
(3)厚壁部位减薄,使厚壁趋于一致,壁厚 差异大的制件可通过增设工艺孔、开槽或 设置加强筋的方式,使厚壁部位减薄,厚 薄趋于一致。
塑胶件结构设计规范
产品设计者在选定尺寸公差时要考虑使用之塑料材料、产品形状及将来之使用条件等。 随着公差的严格要求,其制造加工精度与模具价格亦相对提高,所以产品设计者于图面上记 入公差时,要审慎的设定适用于此公差的使用条件。因此,产品设计者所设定之总公差应该 包含了使用条件和环境条件下的尺寸变化。
关键词 塑料零件、壁厚、脱模斜度、加强筋、材料选择 1、零件的形状应尽量简单、合理、便于成型
1.1 在保证使用要求前提下,力求简单、便于脱模,尽量避免或减少抽芯机构,如采用下 图例中(b)的结构,不仅可大大简化模具结构,便于成型,且能提高生产效率。
1.2 利用转换区的方法来防止突然的递变。
1.3 利用肋及浮凸物和铸空法使设计更合理。 1.4 转角处用圆弧过渡。
聚苯乙烯、有机玻璃 热固性塑料
脱模斜度 30′~1° 40′~1°30′ 50′~2° 20′~1°
在具体选择时,还应注意以下几个问题: 3.1 凡塑件精度要求高时,应采用较小的脱模斜度; 3.2 凡较高、较大的尺寸,应选用较小的脱模斜度; 3.3 塑件形状复杂的、不易脱模的应选用较大的脱模斜度; 3.4 塑件的收缩率大的应选用较大的斜度值; 3.5 塑件壁较厚时,会使成形收缩增大,脱模斜度应采用较大的数值; 3.6 如果要求脱模后塑件保持在型芯的一边,那么塑件的内表面的脱模斜度可选的比外表
塑胶零件结构设计规范
摘要 随着公司的不断发展和产品的增加,为了造型的需要产品结构件中塑料零件用 的越来越多。那么在具体设计塑料零件的结构时需要考虑哪些方面的问题?怎样合理地设计 塑料零件的结构?如何选择塑料零件的材料?壁厚选择多少合适?等等。本文对这些具体问 题进行了详细的总结。希望对大家在今后的设计中有所帮助并希望大家一起来补充完善。
塑胶结构设计要求规范
塑胶结构设计规范1、材料及厚度1.1、材料的选取a. ABS:高流动性,便宜,适用于对强度要求不太高的部件(不直接受冲击,不承受可靠性测试中结构耐久性的部件),如内部支撑架(键板支架、LCD支架)等。
还有就是普遍用在电镀的部件上(如按钮、侧键、导航键、电镀装饰件等)。
目前常用奇美PA-757、PA-777D等。
b. PC+ABS:流动性好,强度不错,价格适中。
适用于作高刚性、高冲击韧性的制件,如框架、壳体等。
常用材料代号:拜尔T85、T65。
c. PC:高强度,价格贵,流动性不好。
适用于对强度要求较高的外壳、按键、传动机架、镜片等。
常用材料代号如:帝人L1250Y、PC2405、PC2605。
d. POM具有高的刚度和硬度、极佳的耐疲劳性和耐磨性、较小的蠕变性和吸水性、较好的尺寸稳定性和化学稳定性、良好的绝缘性等。
常用于滑轮、传动齿轮、蜗轮、蜗杆、传动机构件等,常用材料代号如:M90-44。
e. PA坚韧、吸水、但当水份完全挥发后会变得脆弱。
常用于齿轮、滑轮等。
受冲击力较大的关键齿轮,需添加填充物。
材料代号如:CM3003G-30。
f. PMMA有极好的透光性,在光的加速老化240小时后仍可透过92%的太阳光,室外十年仍有89%,紫外线达78.5% 。
机械强度较高,有一定的耐寒性、耐腐蚀,绝缘性能良好,尺寸稳定,易于成型,质较脆,常用于有一定强度要求的透明结构件,如镜片、遥控窗、导光件等。
常用材料代号如:三菱VH001。
1.2 壳体的厚度a. 壁厚要均匀,厚薄差别尽量控制在基本壁厚的25%以内,整个部件的最小壁厚不得小于0.4mm,且该处背面不是A级外观面,并要求面积不得大于100mm²。
b. 在厚度方向上的壳体的厚度尽量在1.2~1.4mm,侧面厚度在1.5~1.7mm;外镜片支承面厚度0.8mm,内镜片支承面厚度最小0.6mm。
c. 电池盖壁厚取0.8~1.0mm。
d. 塑胶制品的最小壁厚及常见壁厚推荐值见下表。
塑胶产品结构设计准则
confidential
13
三、塑胶产品结构设计准则-支柱 ( Boss )
对于外观件,当有螺丝柱子,需要进行缩水验证,依照上页图示意,塑胶壁厚 1.5 ,螺丝柱子外径3.4,验证结果 NG:(1.8-1.5)/1.5*100%=20% >8%。 外观面有可能会有缩水痕迹。
改善方案如下图:
当缩水验证NG时,可在增加火山口及加深螺丝孔深度来改善。 外观部品综合考虑缩水与螺丝柱子强度,塑胶壁厚要求大于1.3。 适当的辅以三角或十字加强筋方式,可大幅度提高强度和改善料流填充。
confidential
18
四、塑胶产品结构设计准则-洞孔 (Hole)
对于塑胶部品,结合线处强度较弱,受力容易破裂。当通孔处于产品边部,同 时有配合力量要求时,要求孔壁距离外侧壁1.5mm(如因结构原因无法保证 1.5mm, 采用模具设置冷料槽成型后再剪除,但最小要1.0mm),对于卡勾槽尽 量采用盲孔。
10
三、塑胶产品结构设计准则-支柱 ( Boss )
支柱 ( Boss )基本设计守则:
A. 支柱尽量不要单独使用,应尽量连接至外壁或与加强筋一同使用,目的是加 强支柱的强度及使胶料流动更顺畅。
B. 实心支柱的直径大小取壁厚的0.5~0.7倍,当有缩水管理要求时,需使用使用 缩水公式验证。
C. 过高的支柱会导致塑胶部件成型时困气,所以支柱高度一般是不会超过支柱 直径的3倍。过高的支柱要考虑其强度及逃气问题。
塑胶产品结构设计准则
Paul ren
confidential
1
塑胶产品结构设计准则
一. 壁厚 (Thickness) 二. 加强筋(Rib) 三. 支柱 (Boss) 四. 洞孔 (Hole) 五. 扣位(Snap Joint) 六. 出模角(Draft Angle) 七. 螺紋(Screw) 八. 文字(Text) 九. 咬花(Texture)
塑胶产品结构设计规范-精
塑胶产品结构设计规范版本编号 1本页码第 4 页共6页(盖受控印章处)塑胶产品结构设计规范制订申请部门会签批准产品中心运管计划处品质管理部销售中心工程部制造中心资材中心产品二部塑胶产品结构设计规范版本编号 1本页码第 4 页共6页边薄胶的地方冷却得比较慢,并且在相接的地方表面在浇口凝固后出现收缩痕。
更甚者引致产生缩水印、热内应力、挠曲部份歪曲、颜色不同或不同透明度。
若厚胶的地方渐变成薄胶的是无可避免的话,应尽量设计成渐次的改变,并且在不超过壁厚3:1的比例下。
下图可供叁考:2、转角准则壁厚均一的要诀在转角的地方也同样需要,以免冷却时间不一致。
冷却时间长的地方就会有收缩现象,因而发生部件变形和挠曲。
此外,尖锐的圆角位通常会导致部件有缺陷及应力集中,集中应力的地方会在受负载或撞击的时候破裂。
较大的圆角提供了这种缺点的解决方法,不但减低应力集中的因素,且令流动的塑料流得更畅顺和成品脱模时更容易。
下图可供参考之用:根据产品要求,塑件材料主体壁厚不少于1.6mm。
下表为常用材料壁厚选择供参考:表6.1.2-1 常用塑胶材料的壁厚选择塑胶种类最小壁厚小型件壁厚中型件壁厚大型件壁厚ABS 0.75 1.25 1.6 3.2~5.4防火ABS 0.75 1.25 1.6 3.2~5.4PA66+玻纤0.45 0.75 1.6 2.4~3.2PMMA 0.8 1.5 2.2 4~6.5塑胶产品结构设计规范版本编号 1本页码第 4 页共6页6.1.4 装配方式的选择塑件的装配方式和实现手段,是必须在设计初期就要做出规划的环节,否则会影响到整个项目结构的实现性,甚至影响到PCB Layout和ID造型。
目前二部的塑胶外壳常用装配方式有三种:一、超声溶接:通过高频振动把能量传递到焊区,实现胶壳的融合。
适用于体型小、成型结构简单、料厚比较均匀、不需要拆卸的塑件件,但不适用于容易受超声影响的同材质塑件本体上装配有其他小件的结构,譬如开关结构、活动插脚结构等,容易在超声时造成小件和本体的熔接,活动功能无法实现。
塑料产品结构设计----- 第一章 塑件设计的一般程序和原则
第一章塑件设计的一般程序和原则1.1 塑件设计的一般程序1. 详细了解塑件的功能、环境条件和载荷条件2. 选定塑件品种3. 制定初步设计方案,绘制制品草图(形状、尺寸、壁厚、加强筋、孔的位置等)4. 样品制造、进行模拟试验或实际使用条件的试验5. 制品设计、绘制正规制品图纸6. 编制文件,包括塑件设计说明书和技术条件等。
1.2 塑件设计的一般原则任何一新产品,从构思到生产,首先应考虑以下所列各项:·将来性:公司未来发展领域的配合,成长性。
·技术性:与该公司现有技术之关系,原料设备获得之难易及技术上成功的可能性。
·领先性:是否可申请或抵触专利及制品是否具独特性。
·销售可能性:产品的展望,推出市场之难易,销售网的建立及有无商品特征等可能性。
·经济性:研究经费人员的多寡,开发期间的长短,设备投资额之获得及获利率的大小。
通常塑料新制品产生的方式可分为三种:1. 再设计(redesign):就是将现有产品的部分,做一些改变或修饰,使成为更具价值与流行的新产品。
现今市场上约莫80%,属于此类。
2. 组合(combination):结合两种以上不同功能,发展而成之新制品。
例如PC制成的潜水镜再贴上防雾膜,而成为价值更高的新产品。
此类新产品约占10%。
3. 创新(innovation):剩下的10%即为发明前所未有之新制品,此类产品由于须花费较长的时间在宣传及消费者的接受性上,所以通常这方面之设计比例较低。
塑料产品设计者与其它设计者最大的不同是,前者必须详加考虑塑料之各种物性,尤其是环境变化对物性之影响及在长时间负载下对产品之影响。
1. 在选料方面需考虑:(1) 塑料的物理机械性能,如强度、刚性、韧性、弹性、吸水性以及对应力的敏感性等;(2) 塑料的成型工艺性,如流动性、结晶速率,对成型温度、压力的敏感性等;(3) 塑件在成型后的收缩情况,及各向收缩率的差异。
2. 在制品形状方面:能满足使用要求,有利于充模、排气、补缩,同时能适应高效冷却硬化(热塑性塑件)或快速受热固化(热固性塑件)等。
结构设计——塑料产品结构设计注意事项
结构设计——塑料产品结构设计注意事项1、塑料产品开发的结构设计原则⑴、结构设计要合理:装配间隙合理,所有插入式的结构均应预留间隙;保证有足够的强度和刚度(安规测试),并适当设计合理的安全系数。
⑵、塑件的结构设计应综合考虑模具的可制造性,尽量简化模具的制造。
⑶、塑件的结构要考虑其可塑性,即零件注塑生产效率要高,尽量降低注塑的报废率。
⑷、考虑便于装配生产(尤其和装配不能冲突)。
⑸、塑件的结构尽可能采用标准、成熟的结构,所谓模块化设计。
⑹、能通用/公用的,尽量使用已有的零件,不新开模具。
⑺、兼顾成本。
2、材料的选取⑴、ABS:高流动性,便宜,适用于对强度要求不太高的部件(不直接受冲击,不承受可靠性测试中结构耐久性的部件),如内部支撑架(键板支架、LCD支架)等。
还有就是普遍用在电镀的部件上(如按钮、侧键、导航键、电镀装饰件等)。
目前常用奇美PA-757、PA-777D等。
⑵、PC+ABS:流动性好,强度不错,价格适中。
适用于作高刚性、高冲击韧性的制件,如框架、壳体等。
常用材料代号:拜尔T85、T65。
⑶、PC:高强度,价格贵,流动性不好。
适用于对强度要求较高的外壳、按键、传动机架、镜片等。
常用材料代号如:帝人L1250Y、PC2405、PC2605。
⑷、POM具有高的刚度和硬度、极佳的耐疲劳性和耐磨性、较小的蠕变性和吸水性、较好的尺寸稳定性和化学稳定性、良好的绝缘性等。
常用于滑轮、传动齿轮、蜗轮、蜗杆、传动机构件等,常用材料代号如:M90-44。
⑸、PA坚韧、吸水、但当水份完全挥发后会变得脆弱。
常用于齿轮、滑轮等。
受冲击力较大的关键齿轮,需添加填充物。
材料代号如:CM3003G-30。
⑹、PMMA有极好的透光性,在光的加速老化240小时后仍可透过92%的太阳光,室外十年仍有89%,紫外线达78.5%。
机械强度较高,有一定的耐寒性、耐腐蚀,绝缘性能良好,尺寸稳定,易于成型,质较脆,常用于有一定强度要求的透明结构件,如镜片、遥控窗、导光件等。
塑料产品结构设计注意事项
塑料产品结构设计注意事项1、塑料产品开发的结构设计原则⑴、结构设计要合理:装配间隙合理,所有插入式的结构均应预留间隙;保证有足够的强度和刚度(安规测试),并适当设计合理的安全系数。
⑵、塑件的结构设计应综合考虑模具的可制造性,尽量简化模具的制造。
⑶、塑件的结构要考虑其可塑性,即零件注塑生产效率要高,尽量降低注塑的报废率。
⑷、考虑便于装配生产(尤其和装配不能冲突)。
⑸、塑件的结构尽可能采用标准、成熟的结构,所谓模块化设计。
⑹、能通用/公用的,尽量使用已有的零件,不新开模具。
⑺、兼顾成本。
2、材料的选取⑴、ABS:高流动性,便宜,适用于对强度要求不太高的部件(不直接受冲击,不承受可靠性测试中结构耐久性的部件),如内部支撑架(键板支架、LCD支架)等。
还有就是普遍用在电镀的部件上(如按钮、侧键、导航键、电镀装饰件等)。
目前常用奇美PA-757、PA-777D等。
⑵、PC+ABS:流动性好,强度不错,价格适中。
适用于作高刚性、高冲击韧性的制件,如框架、壳体等。
常用材料代号:拜尔T85、T65。
⑶、PC:高强度,价格贵,流动性不好。
适用于对强度要求较高的外壳、按键、传动机架、镜片等。
常用材料代号如:帝人L1250Y、PC2405、PC2605。
⑷、POM具有高的刚度和硬度、极佳的耐疲劳性和耐磨性、较小的蠕变性和吸水性、较好的尺寸稳定性和化学稳定性、良好的绝缘性等。
常用于滑轮、传动齿轮、蜗轮、蜗杆、传动机构件等,常用材料代号如:M90-44。
⑸、PA坚韧、吸水、但当水份完全挥发后会变得脆弱。
常用于齿轮、滑轮等。
受冲击力较大的关键齿轮,需添加填充物。
材料代号如:CM3003G-30。
⑹、PMMA有极好的透光性,在光的加速老化240小时后仍可透过92%的太阳光,室外十年仍有89%,紫外线达78.5%。
机械强度较高,有一定的耐寒性、耐腐蚀,绝缘性能良好,尺寸稳定,易于成型,质较脆,常用于有一定强度要求的透明结构件,如镜片、遥控窗、导光件等。
