以太网VLAN原理及配置
VLAN工作原理详解
VLAN工作原理（VLAN通信原理）详解VLAN工作原理即VLAN通信原理1、vlan基本通信原理为了提高处理效率，交换机内部的数据帧一律都带有VLAN Tag，以统一方式处理。
当一个数据帧进入交换机接口时，如果没有带VLAN Tag，且该接口上配置了PVID（Port Default VLAN ID），那么，该数据帧就会被标记上接口的PVID。
如果数据帧已经带有VLAN Tag，那么，即使接口已经配置了PVID，交换机不会再给数据帧标记VLAN Tag。
由于接口类型不同，交换机对数据帧的处理过程也不同。
下面根据不同的接口类型分别介绍。
由于设备所有的接口都默认加入VLAN1，因此当网络中存在VLAN1的未知单播、组播或者广播报文时，可能会引起广播风暴。
对于不需要加入VLAN1的接口及时退出VLAN1，避免环路。
2、VLAN内跨越交换机通信原理有时属于同一个VLAN的用户主机被连接在不同的交换机上。
当VLAN跨越交换机时，就需要交换机间的接口能够同时识别和发送跨越交换机的VLAN报文。
这时，需要用到Trunk Link技术。
Trunk Link有两个作用：1、中继作用：把VLAN报文透传到互联的交换机。
2、干线作用：一条Trunk Link上可以传输多个VLAN的报文。
图1 Trunk Link通信方式示意图例如在上图1所示的网络中，为了让DeviceA和DeviceB之间的链路既支持VLAN2内的用户通讯又支持VLAN3内的用户通讯，需要配置连接接口同时加入两个VLAN。
即应配置DeviceA的以太网接口Port2和DeviceB的以太网接口Port1同时加入VLAN2和VLAN3。
当用户主机Host A发送数据给用户主机Host B时，数据帧的发送过程如下：数据帧首先到达DeviceA的接口Port4。
接口Port4给数据帧加上Tag，Tag的VID字段填入该接口所属的VLAN的编号2。
DeviceA查询自己的MAC地址表中是否存在目的地址为DeviceB的MAC地址的转发表项。

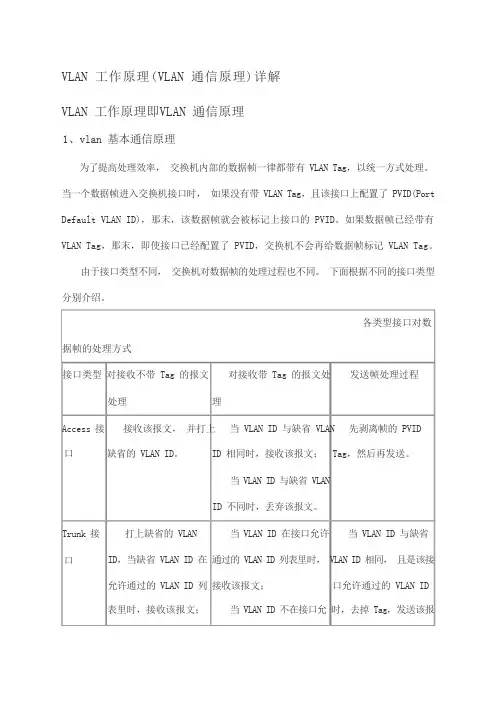

vlan工作原理vlan通信原理)详解
VLAN 工作原理(VLAN 通信原理)详解VLAN 工作原理即VLAN 通信原理1、vlan 基本通信原理为了提高处理效率，交换机内部的数据帧一律都带有 VLAN Tag，以统一方式处理。
当一个数据帧进入交换机接口时，如果没有带 VLAN Tag，且该接口上配置了 PVID(Port Default VLAN ID)，那末，该数据帧就会被标记上接口的 PVID。
如果数据帧已经带有VLAN Tag，那末，即使接口已经配置了 PVID，交换机不会再给数据帧标记 VLAN Tag。
由于接口类型不同，交换机对数据帧的处理过程也不同。
下面根据不同的接口类型分别介绍。
各类型接口对数据帧的处理方式接口类型对接收不带 Tag 的报文对接收带 Tag 的报文处发送帧处理过程处理理Access 接接收该报文，并打上当 VLAN ID 与缺省 VLAN 先剥离帧的 PVID口缺省的 VLAN ID。
ID 相同时，接收该报文； Tag，然后再发送。
当 VLAN ID 与缺省 VLANID 不同时，丢弃该报文。
Trunk 接口打上缺省的 VLANID，当缺省 VLAN ID 在允许通过的 VLAN ID 列表里时，接收该报文；当 VLAN ID 在接口允许当 VLAN ID 与缺省通过的 VLAN ID 列表里时， VLAN ID 相同，且是该接接收该报文；口允许通过的 VLAN ID当 VLAN ID 不在接口允时，去掉 Tag，发送该报当缺省VLAN ID 不在许通过的 VLAN ID 列表里允许通过的 VLAN ID 列时，丢弃该报文。
表里时，丢弃该报文。
文；当 VLAN ID 与缺省VLAN ID 不同，且是该接口允许通过的 VLAN ID 时，保持原有 Tag，发送该报文。
Hybrid 接打上缺省的 VLAN 当 VLAN ID 在接口允许当VLAN ID 是该接口口 ID，当缺省 VLAN ID 在通过的 VLAN ID 列表里时，允许通过的 VLAN ID 时，允许通过的 VLAN ID 列接收该报文。

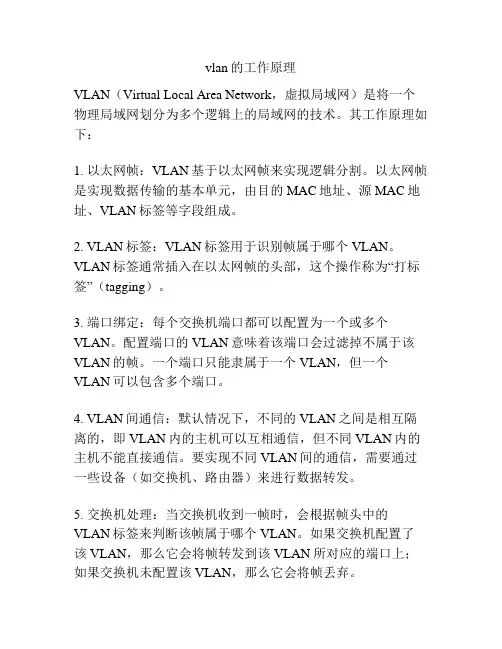

vlan的工作原理
vlan的工作原理
VLAN（Virtual Local Area Network，虚拟局域网）是将一个物理局域网划分为多个逻辑上的局域网的技术。
其工作原理如下：
1. 以太网帧：VLAN基于以太网帧来实现逻辑分割。
以太网帧是实现数据传输的基本单元，由目的MAC地址、源MAC地址、VLAN标签等字段组成。
2. VLAN标签：VLAN标签用于识别帧属于哪个VLAN。
VLAN标签通常插入在以太网帧的头部，这个操作称为“打标签”（tagging）。
3. 端口绑定：每个交换机端口都可以配置为一个或多个VLAN。
配置端口的VLAN意味着该端口会过滤掉不属于该VLAN的帧。
一个端口只能隶属于一个VLAN，但一个VLAN可以包含多个端口。
4. VLAN间通信：默认情况下，不同的VLAN之间是相互隔离的，即VLAN内的主机可以互相通信，但不同VLAN内的主机不能直接通信。
要实现不同VLAN间的通信，需要通过一些设备（如交换机、路由器）来进行数据转发。
5. 交换机处理：当交换机收到一帧时，会根据帧头中的VLAN标签来判断该帧属于哪个VLAN。
如果交换机配置了该VLAN，那么它会将帧转发到该VLAN所对应的端口上；如果交换机未配置该VLAN，那么它会将帧丢弃。
总结来说，VLAN通过将一个物理局域网划分为多个逻辑上的局域网，实现了不同VLAN之间的隔离和控制。
它提供了更灵活、更安全的网络管理方式，使网络更易于扩展和维护。
交换机Vlan配置
实验三交换机的VLAN配置一、实验目的1. 理解理解Trunk链路的作用和VLAN的工作原理2. 掌握交换机上创建VLAN、接口分配3．掌握利用三层交换机实现VLAN间的路由的方法。
二、实验环境本实验在实验室环境下进行操作，需要的设备有：配置网卡的PC机若干台，双绞线若干条，CONSOLE线缆若干条，思科交换机cisco 2960两台。
三、实验内容1. 单一交换机的VLAN配置；2. 跨交换机VLAN配置，设置Trunk端口；3. 测试VLAN分配结果；4．在三层交换机上实现VLAN的路由；5．测试VLAN间的连通性四、实验原理1．什么是VLANVLAN是建立在局域网交换机上的，以软件方式实现逻辑工作组的划分与管理，逻辑工作组的站点不受物理位置的限制，当一个站点从一个逻辑工作组移到另一个逻辑工作组时，只需要通过软件设定，而不需要改变它在网络中的物理位置；当一个站点从一个物理位置移动到另一个物理位置时，只要将该计算机连入另一台交换机，通过软件设定后该计算机可成为原工作组的一员。
相同VLAN内的主机可以相互直接通信，不同VLAN中的主机之间不能直接通信，需要借助于路由器或具有路由功能的第三层交换机进行转发。
广播数据包只可以在本VLAN内进行广播，不能传输到其他VLAN中。
2．交换机的端口以太网交换机的每个端口都可以分配给一个VLAN，分配给同一个VLAN的端口共享广播域，即一个站点发送广播信息，同一VLAN中的所有站点都可以接收到。
交换机一般都有三种类型的端口：TRUNK口、ACCESS口、CONSOLE口。
CONSOLE端口：它是专门用于对交换机进行配置和管理的。
通过Console端口连接并配置交换机，是配置和管理交换机必须经过的步骤。
ACCESS口（默认）：ACCESS端口只能通过缺省VLAN ID的报文。
TRUNK 口：为了让连接在不同交换机但属于同一VLAN 的计算机之间能够相互通信，必须把两个交换机相级联的那两个端口配置成TRUNK 口工作模式。

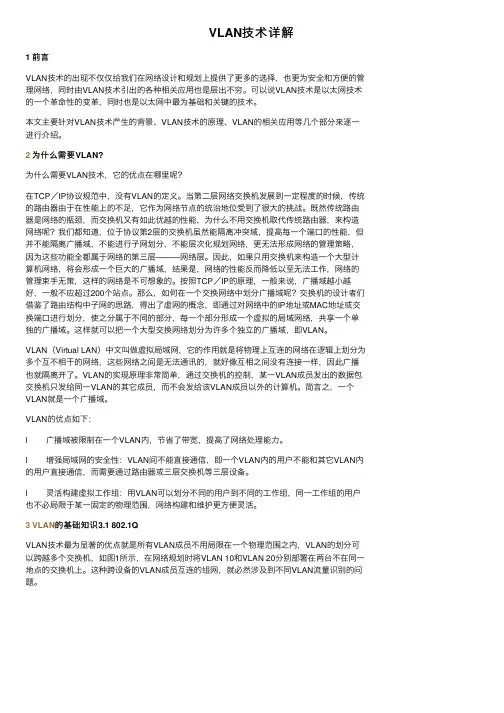

VLAN技术详解
VLAN技术详解1 前⾔VLAN技术的出现不仅仅给我们在⽹络设计和规划上提供了更多的选择，也更为安全和⽅便的管理⽹络，同时由VLAN技术引出的各种相关应⽤也是层出不穷。
可以说VLAN技术是以太⽹技术的⼀个⾰命性的变⾰，同时也是以太⽹中最为基础和关键的技术。
本⽂主要针对VLAN技术产⽣的背景、VLAN技术的原理、VLAN的相关应⽤等⼏个部分来逐⼀进⾏介绍。
2 为什么需要VLAN?为什么需要VLAN技术，它的优点在哪⾥呢？在TCP／IP协议规范中，没有VLAN的定义。
当第⼆层⽹络交换机发展到⼀定程度的时候，传统的路由器由于在性能上的不⾜，它作为⽹络节点的统治地位受到了很⼤的挑战。
既然传统路由器是⽹络的瓶颈，⽽交换机⼜有如此优越的性能，为什么不⽤交换机取代传统路由器，来构造⽹络呢？我们都知道，位于协议第2层的交换机虽然能隔离冲突域，提⾼每⼀个端⼝的性能，但并不能隔离⼴播域，不能进⾏⼦⽹划分，不能层次化规划⽹络，更⽆法形成⽹络的管理策略，因为这些功能全都属于⽹络的第三层———⽹络层。
因此，如果只⽤交换机来构造⼀个⼤型计算机⽹络，将会形成⼀个巨⼤的⼴播域，结果是，⽹络的性能反⽽降低以⾄⽆法⼯作，⽹络的管理束⼿⽆策，这样的⽹络是不可想象的。
按照TCP／IP的原理，⼀般来说，⼴播域越⼩越好，⼀般不应超过200个站点。
那么，如何在⼀个交换⽹络中划分⼴播域呢？交换机的设计者们借鉴了路由结构中⼦⽹的思路，得出了虚⽹的概念，即通过对⽹络中的IP地址或MAC地址或交换端⼝进⾏划分，使之分属于不同的部分，每⼀个部分形成⼀个虚拟的局域⽹络，共享⼀个单独的⼴播域。
这样就可以把⼀个⼤型交换⽹络划分为许多个独⽴的⼴播域，即VLAN。
VLAN（Virtual LAN）中⽂叫做虚拟局域⽹，它的作⽤就是将物理上互连的⽹络在逻辑上划分为多个互不相⼲的⽹络，这些⽹络之间是⽆法通讯的，就好像互相之间没有连接⼀样，因此⼴播也就隔离开了。
VLAN的实现原理⾮常简单，通过交换机的控制，某⼀VLAN成员发出的数据包交换机只发给同⼀VLAN的其它成员，⽽不会发给该VLAN成员以外的计算机。

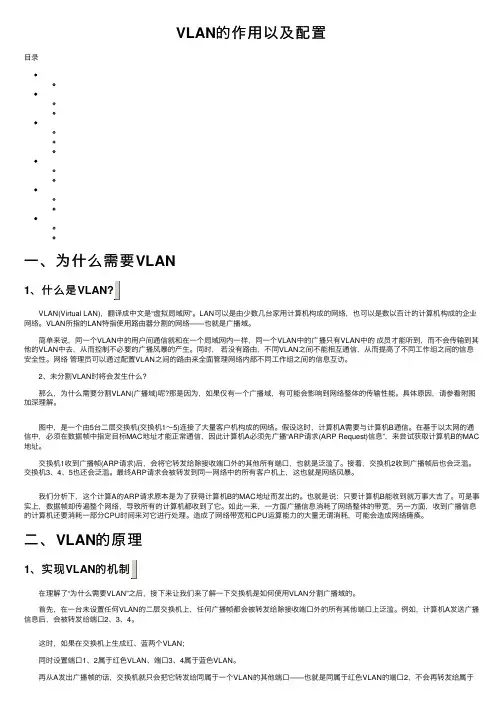

VLAN的作用以及配置
VLAN的作⽤以及配置⽬录⼀、为什么需要VLAN1、什么是 VLAN(Virtual LAN)，翻译成中⽂是“虚拟局域⽹”。
LAN可以是由少数⼏台家⽤计算机构成的⽹络，也可以是数以百计的计算机构成的企业⽹络。
VLAN所指的LAN特指使⽤路由器分割的⽹络——也就是⼴播域。
简单来说，同⼀个VLAN中的⽤户间通信就和在⼀个局域⽹内⼀样，同⼀个VLAN中的⼴播只有VLAN中的成员才能听到，⽽不会传输到其他的VLAN中去，从⽽控制不必要的⼴播风暴的产⽣。
同时，若没有路由，不同VLAN之间不能相互通信，从⽽提⾼了不同⼯作组之间的信息安全性。
⽹络管理员可以通过配置VLAN之间的路由来全⾯管理⽹络内部不同⼯作组之间的信息互访。
2、未分割VLAN时将会发⽣什么? 那么，为什么需要分割VLAN(⼴播域)呢?那是因为，如果仅有⼀个⼴播域，有可能会影响到⽹络整体的传输性能。
具体原因，请参看附图加深理解。
图中，是⼀个由5台⼆层交换机(交换机1～5)连接了⼤量客户机构成的⽹络。
假设这时，计算机A需要与计算机B通信。
在基于以太⽹的通信中，必须在数据帧中指定⽬标MAC地址才能正常通信，因此计算机A必须先⼴播“ARP请求(ARP Request)信息”，来尝试获取计算机B的MAC 地址。
交换机1收到⼴播帧(ARP请求)后，会将它转发给除接收端⼝外的其他所有端⼝，也就是泛滥了。
接着，交换机2收到⼴播帧后也会泛滥。
交换机3、4、5也还会泛滥。
最终ARP请求会被转发到同⼀⽹络中的所有客户机上，这也就是⽹络风暴。
我们分析下，这个计算A的ARP请求原本是为了获得计算机B的MAC地址⽽发出的。
也就是说：只要计算机B能收到就万事⼤吉了。
可是事实上，数据帧却传遍整个⽹络，导致所有的计算机都收到了它。
如此⼀来，⼀⽅⾯⼴播信息消耗了⽹络整体的带宽，另⼀⽅⾯，收到⼴播信息的计算机还要消耗⼀部分CPU时间来对它进⾏处理。
造成了⽹络带宽和CPU运算能⼒的⼤量⽆谓消耗，可能会造成⽹络瘫痪。
VLAN技术原理与配置
运行IP协议
运行IPX协议
运行IP协议
运行IPX协议
Int e/0/0 protocol-vlan vlan 10 all
Page14
基于策略划分VLAN
Vlan 10 policy-vlan mac-address 0011-0011-0011 ip 1.1.1.1 int Ethernet 0/0/1
[Switch-Ethernet0/3]port trunk pvid vlan 3 \\配置Trunk-Link端口PVID
[Switch-Ethernet0/3]port trunk allow-pass vlan 5 \\配置Trunk-Link所允许通过的VLAN
Page20
Hybird端口VLAN属性
Page10
基于端口划分VLAN
Port 1
Port 4
Port 2 Port 3
主机A
主机B
主机C
主机D
VLAN信息表
VLAN 10 VLAN 20 VLAN 30
Port1
Port 2 Port 3
Port4
Page11
基于MAC划分VLAN
Vlan10 mac-vlan mac-address 0011-0011-0011
C
PRI F
I
2B VLAN ID（12b）
TCI
Page8
如何生成VLAN标签
Port 1
Port 10
Port 2 Port 7
主机A
主机B
主机C
主机D
端口
Port1 Port2 …… Port7 …… Port10
PVID
5 10 …… 5 …… 10
vlan配置
实验、VLan 的配置一.实验原理 1.1 VLAN 的作用虚拟局域网VLAN 逻辑上把网络资源和网络用户按照一定的原则进行划分，把一个物理上的网络划分成多个小的逻辑网络。
这些小的逻辑网络形成各自的广播域，也就是VLAN 。
如下图所示。
几个部门都使用一个中心交换机，但是各个部门属于不同的VLAN ，形成各自的广播域，广播报文不能跨越这些广播域传送。
广播域市场部工程部财务部21.2 VLAN 的帧格式标准规定，在原有的标准以太网帧格式中，增加一个特殊的标志域----Tag 域，用于标识数据帧所属的VLAN ID ，其帧格式如下图所示。
1.3 VLAN 端口从交换机处理VLAN 数据帧的不同，我们可以将交换机的端口分为两类：一类是只能传送标准以太网帧的端口，被称为Access 端口；另一类是既可以传送有VLAN 标签的数据帧，也可以传送标准以太网帧的端口，称为Trunk 端口。
带有IEEE802.1Q 标记的以太网Access端口一般是指那些连接不支持VLAN技术的终端设备的端口，这些端口收到的数据帧都不包含VLAN标签，发送帧中也必须不包含VLAN标签。
Trunk端口一般是指那些连接支持VLAN技术的网络设备的端口。
这些端口接收到的数据帧一般都包含VLAN标签，而向外发送数据帧时也常常需要添加VLAN标签。
1.4 VLAN的配置配置VLAN大致分为一下几个方面：（1）创建/删除VLAN（2）向当前VLAN中添加/删除端口（3）将当前端口添加/删除到指定VLAN（4）指定端口类型（5）指定/删除端口的缺省VLAN IDaccess的缺省VLAN ID就是它所属的VLAN ID，缺省情况下Trunk端口的VLAN ID是VLAN1。
注意：在修改Trunk端口的缺省VLAN ID时，要保证Trunk链路两端的缺省VLAN ID一致，否则，同一VLAN用户不能正常通信。
（6）指定/删除Trunk端口可以通过的VLAN数据帧二. 实验内容：VLAN基本配置三. 实验目的：掌握VLAN基本配置命令和配置注意事项四. 实验环境：2台交换机，6台PC，实验组网如图所示。
VLAN的原理及应用
VLAN的原理及应用一、VLAN的定义虚拟局域网（Virtual Local Area Network，简称VLAN）是指通过交换机等网络设备将局域网划分成多个逻辑上的虚拟网段，使得不同的用户组或者逻辑组可以在同一个物理网络中进行通信，实现逻辑上的隔离和管理。
二、VLAN的原理VLAN的原理基于交换机通过标记不同的数据帧来标识不同的虚拟网段，从而实现隔离和管理。
以下是VLAN的原理：1.标记式VLAN标记式VLAN是通过在以太网帧上添加VLAN标签来实现的。
VLAN 标签包含了虚拟网段的标识信息，使得交换机可以识别不同的VLAN。
常用的标记式VLAN协议有IEEE 802.1Q和Cisco的ISL（Inter-Switch Link）。
2.端口式VLAN端口式VLAN是通过将交换机的端口划分到不同的VLAN上来实现的。
每个端口可以属于一个或多个VLAN，通过配置交换机的端口与VLAN的关联关系，实现不同端口之间的隔离和通信。
3.动态VLAN动态VLAN是通过交换机与服务器之间的协议来动态划分VLAN的。
一般使用的协议有VTP（VLAN Trunking Protocol）和GVRP（GARP VLANRegistration Protocol）等。
动态VLAN的优点是可以简化网络管理，简化了VLAN的新增、删除和修改操作。
三、VLAN的应用VLAN具有很广泛的应用场景，以下是一些常见的应用案例：1.隔离和安全性VLAN可以将不同的用户组或者逻辑组划分到不同的VLAN中，实现逻辑上的隔离和安全性。
通过限制不同VLAN之间的通信，可以防范一些网络攻击和安全威胁。
2.广播控制VLAN可以将广播域划分到不同的VLAN中，减少广播流量对整个网络的影响。
通过合理的划分VLAN，可以控制广播的范围，提高网络性能和带宽利用率。
3.虚拟化VLAN可以将不同的虚拟机划分到不同的VLAN中，实现虚拟机之间的隔离和通信。
实验四 交换机VLAN配置
实验四交换机VLAN配置一、实验目的1、理解VLAN的概念、原理及划分VLAN的方法。
2、掌握基于交换机端口的VLAN划分方法。
3、掌握Cisco2950交换机的单交换机和跨交换机VLAN配置方法，了解各配置命令的作用。
二、实验属性验证性试验。
三、实验仪器设备及器材Cisco 2960交换机、具备Windows操作系统的PC机、直通双绞线、交叉双绞线、Cisco 配置线缆。
四、实验要求1、预习报告中需解决以下问题：熟练掌握Cisco2960交换机VLAN相关配置命令以及各命令的作用。
2、试验中正确使用仪器设备，独立操作。
3、试验后按规定要求写出实验报告。
五、实验原理❖(1)VLAN的概念◆虚拟局域网是以局域网交换机为基础，通过交换机软件实现根据功能、部门、应用等因素将设备或用户组成虚拟工作组或逻辑网段的技术。
◆特点是在组成逻辑网时无须考虑用户或设备在网络中的物理位置。
VLAN可以在一个交换机或者跨交换机实现。
❖(2)VLAN的实现原理◆1986年3月，IEEE 802委员会发布了IEEE 802.1q VLAN标准。
◆1988年，IEEE批准了802.3ac标准，这个标准定义了虚拟局域网的以太网帧格式，在传统的以太网的帧格式中插入一个4字节的标识符，称为VLAN标记，用来指明发送该帧的工作站属于哪一个虚拟局域网，如图1所示。
如果还使用传统的以太网帧格式，那么就无法划分虚拟局域网。
◆VLAN标记字段的长度是4字节，插在以太网MAC帧的源地址字段和长度／类型字段之间。
VLAN标记的前两个字节和原来的长度／类型字段的作用一样，总是设置为0x8100，称为802.1q标记类型。
◆虚拟局域网是由一些局域网网段构成的与物理位置无关的逻辑组，而这些网段具有某些共同的需求。
每一个VLAN的帧都有一个明确的标识符，指明发送这个帧的工作站是属于哪一个VLAN。
◆利用以太网交换机可以很方便地实现虚拟局域网（VLAN）。
vlan的原理
vlan的原理VLAN（虚拟局域网）是一种网络技术，它可以将一个单一的物理局域网（LAN）分成多个逻辑上的局域网，这些逻辑上的局域网可以跨越物理上的隔离，互相通信。
VLAN的核心思想是将网络划分成不同的广播域，从而避免广播风暴和冲突。
VLAN的原理VLAN的实现方法有两种：静态VLAN和动态VLAN。
静态VLAN是通过手动配置以太网交换机和网络设备上的端口来实现的。
动态VLAN是通过VLAN管理策略协议（VMPS）进行自动配置的。
在静态VLAN中，以太网交换机将虚拟局域网与特定的端口关联起来。
每个VLAN都能在同一物理交换机上分配不同的IP子网，这些VLAN之间是隔离的，就像在不同的交换机上一样。
交换机通过识别标记来确定数据包属于哪个VLAN。
如果一个数据包没有标记，交换机将默认将其发送到VLAN1或未标记的VLAN。
静态VLAN可以通过使用标记（802.1q标记）或无标记（untagged）端口来实现。
Untagged端口是指设备发送和接收数据包时不需要标记的端口，而tagged端口是指设备发送和接收数据包时需要标记的端口。
动态VLAN需要通过VMPS服务器来自动配置，这个服务器可以基于MAC地址或设备类型将设备划分到不同的VLAN中。
VMPS服务器会将一个设备的MAC地址与相应的VLAN关联起来，然后将这个VLAN标记添加到到该设备的数据包中，最后交换机将数据包发送到目标设备所在的VLAN。
划分VLAN具有以下几个优势：1、隔离广播域：因为广播包只在同一VLAN中传递，因此不会传递到其他VLAN中。
这样可以减少网络拥塞和冲突。
2、提高网络安全性：将不同的用户组划分到不同的VLAN中提高网络安全性，也能保护服务器等重要资源不被意外泄露。
3、更好的网络管理和灵活性：可以将相同功能的设备划分到相同的VLAN中，使得设备的维护工作更加方便。
VLAN的应用多种多样，以下是一些常见的应用场景：1、企业网络在大型企业中，VLAN非常有用。
h3cvlan划分方法
h3cvlan划分方法h3cvlan是一种常用的局域网划分方法，它可以将局域网划分为多个虚拟局域网，实现网络资源的有效管理和安全隔离。
下面将介绍h3cvlan的原理、配置方法以及其在网络中的应用。
一、h3cvlan的原理h3cvlan即基于以太网的三层交换机的VLAN技术，通过在以太网交换机上配置虚拟局域网，实现逻辑上的隔离与划分。
h3cvlan将不同的网络设备划分为不同的VLAN，每个VLAN是一个独立的广播域，只有在同一个VLAN中的设备才能相互通信。
二、h3cvlan的配置方法1. 配置三层交换机：首先需要在三层交换机上创建VLAN，并为每个VLAN分配一个唯一的VLAN ID。
可以使用命令行界面或图形界面进行配置，具体方法可以参考设备的用户手册。
2. 配置端口：将不同的端口划分到不同的VLAN中，可以使用命令行界面或图形界面进行配置，也可以通过VLAN Trunking协议将多个VLAN传输到其他交换机上。
3. 配置VLAN接口：为每个VLAN创建一个虚拟接口，该接口可以配置IP地址和其他网络参数，实现不同VLAN之间的通信。
三、h3cvlan的应用1. 资源隔离：通过将不同的设备划分到不同的VLAN中，可以实现对网络资源的隔离。
例如，可以将企业的服务器和存储设备划分到一个VLAN中，将员工的终端设备划分到另一个VLAN中，从而实现对服务器资源的保护和访问控制。
2. 安全增强：h3cvlan可以通过VLAN间的隔离来增强网络的安全性。
不同的VLAN之间无法直接通信，需要通过三层交换机进行路由转发。
这样可以有效防止潜在的攻击者从一个VLAN入侵到另一个VLAN。
3. 网络优化：通过合理划分VLAN，可以优化网络的性能和带宽利用率。
例如，可以将视频监控设备划分到一个VLAN中，将数据传输设备划分到另一个VLAN中，从而避免视频传输对其他数据传输的影响。
4. 管理简化：h3cvlan可以帮助网络管理员简化网络管理工作。
VLAN 技术原理及相关基础知识介绍
VLAN 技术原理及相关基础知识介绍关键词VLAN，VLAN聚合，PVLAN，GVRP，VTP1 VLAN概述VLAN（Virtual Local Area Network）即虚拟局域网，是一种通过将局域网内的设备逻辑地而不是物理地划分成一个个网段从而实现虚拟工作组的新兴技术。
IEEE于1999年颁布了用以标准化VLAN实现方案的802.1Q协议标准草案。
VLAN技术允许网络管理者将一个物理的LAN逻辑地划分成不同的广播域（或称虚拟LAN，即VLAN），每一个VLAN都包含一组有着相同需求的计算机工作站，与物理上形成的LAN有着相同的属性。
但由于它是逻辑地而不是物理地划分，所以同一个VLAN内的各个工作站无须被放置在同一个物理空间里，即这些工作站不一定属于同一个物理LAN网段。
一个VLAN内部的广播和单播流量都不会转发到其他VLAN中，从而有助于控制流量、减少设备投资、简化网络管理、提高网络的安全性。
VLAN是为解决以太网的广播问题和安全性而提出的一种协议，它在以太网帧的基础上增加了VLAN头，用VLAN ID把用户划分为更小的工作组，限制不同工作组间的用户二层互访，每个工作组就是一个虚拟局域网。
虚拟局域网的好处是可以限制广播范围，并能够形成虚拟工作组，动态管理网络。
VLAN在交换机上的实现方法，可以大致划分为4类:1、基于端口划分的VLAN这种划分VLAN的方法是根据以太网交换机的端口来划分，比如Quidway S3526的1~4端口为VLAN 10，5~17为VLAN 20，18~24为VLAN 30，当然，这些属于同一VLAN的端口可以不连续，如何配置，由管理员决定，如果有多个交换机，例如，可以指定交换机 1 的1~6端口和交换机 2 的1~4端口为同一VLAN，即同一VLAN可以跨越数个以太网交换机，根据端口划分是目前定义VLAN的最广泛的方法，IEEE 802.1Q 规定了依据以太网交换机的端口来划分VLAN的国际标准。
VLAN 配置的原理
VLAN 配置的原理1.1 vlan（virtual local area network）的原理它是一种通过将局域网内的设备逻辑地(而不是物理地)划分成一个个网段，从而实现虚拟工作组的技术。
为了建立起安全的、独立的广播域或者组播域，可以将交换机上的端口组合成多个虚拟局域网（vl an）。
设置vlan的主要目的是为了限制广播包的传播范围和降低广播包的影响。
所有以太网数据包，如单播（unicast）、组播（multicast）、广播（broadcast），以及未知（unknown）的数据包，都将只在v lan内传送。
这样在一定程度上，可以提高网络的安全性。
vlan的另一个优点是可以改变网络的拓扑结构，但并不需要网络中的工作站发生物理上的移动或者网络线路连接上的变动。
可以仅仅改动工作站的vlan设置，就可将工作站从一个vlan（如销售部vlan）"移到"了另一个vlan（市场部vlan）这可使网络节点的移动、变换、增加变得非常灵活和容易。
netcore 7252nsw 交换机上支持两种vlan：port based vlan、802.1q的vlan。
但在交换机上任何时刻都只能激活一种vlan。
这样，你需要选择一种最适合你的网络环境的vlan类型来设置交换机。
ieee 802.1qvlan的去标记特性（untagging）使得它可以与所有合法的、无法识别vlan标记（vl antag）的交换机或网卡在一起工作。
而ieee802.1q延伸到多个兼容ieee 802.1q的交换机上。
并允许生成树（spanning tree）在所有端口上都能够正常地工作。
1 port based vlan基于端口（port-based）的vlan是一种简化的802.1qvlan。
基于端口的vlan的理解和实现非常简便，如果网络管理员想快速且简易地设置vlan，以限制广播包在网络上的传输，可选这种最简单的基于端口的vlan划分方法。
VLAN的工作原理
VLAN的工作原理引言概述：虚拟局域网（Virtual Local Area Network，VLAN）是一种将物理局域网划分为多个逻辑上的虚拟子网的技术。
通过VLAN的划分，可以实现网络资源的灵活管理和安全隔离。
本文将详细介绍VLAN的工作原理。
一、VLAN的定义和基本概念1.1 VLAN的定义：VLAN是一种将局域网划分为多个逻辑上的虚拟子网的技术，使得不同的用户或设备可以在同一物理网络上进行通信，但彼此之间的通信却像是在不同的物理网络上进行。
1.2 VLAN的基本概念：VLAN由一组位于不同物理位置的设备组成，这些设备可以通过交换机或路由器进行连接。
每个VLAN都有一个唯一的标识符（VLAN ID），用于区分不同的VLAN。
设备可以被分配到不同的VLAN中，实现彼此之间的隔离和通信。
二、VLAN的实现方式2.1 端口基于VLAN的划分：交换机的端口可以根据MAC地址、IP地址或其他标识符将设备分配到不同的VLAN中。
这种方式可以实现对设备的动态划分和管理。
2.2 802.1Q标准的VLAN：802.1Q是一种VLAN标准，通过在以太网帧的头部添加一个VLAN标签，将帧划分到不同的VLAN中。
这种方式可以实现对不同VLAN之间的通信和隔离。
2.3 路由器上的VLAN划分：路由器可以通过配置虚拟子接口或子接口，将不同的VLAN划分到不同的子网中，实现不同VLAN之间的互通。
三、VLAN的优势和应用场景3.1 网络资源的灵活管理：通过VLAN的划分，可以根据不同的需求将设备分配到不同的VLAN中，实现对网络资源的灵活管理和配置。
3.2 安全隔离和访问控制：不同的VLAN之间的通信可以通过路由器进行控制，实现对不同用户或设备的安全隔离和访问控制。
3.3 管理域的划分：通过VLAN的划分，可以将网络划分为多个管理域，每个管理域可以由不同的管理员进行管理，提高网络管理的效率。
四、VLAN的局限性和注意事项4.1 限制了广播域的大小：VLAN的划分会限制广播域的大小，当VLAN划分过多时，可能会导致广播风暴和网络性能下降。
VLAN技术原理及方案解析
Vlan技术原理在数据通信和宽带接入设备里，只要涉及到二层技术的，就会遇到VLAN。
而且，通常情况下，VLAN在这些设备中是基本功能。
所以不管是刚迈进这个行业的新生，还是已经在这个行业打拼了很多年的前辈，都要熟悉这个技术。
在论坛上经常看到讨论各种各样的关于VLAN的问题，在工作中也经常被问起关于VLAN的这样或那样的问题，所以，有了想写一点东西的冲动。
大部分童鞋接触交换这门技术都是从思科技术开始的，讨论的时候也脱离不了思科的影子。
值得说明的是，VLAN是一种标准技术，思科在实现VLAN的时候加入了自己的专有名词，这些名词可能不是通用的，尽管它们已经深深印在各位童鞋们的脑海里。
本文的描述是从基本原理开始的，有些说法会和思科技术有些出入，当然，也会讲到思科交换中的VLAN。
1. 以太网交换原理VLAN的概念是基于以太网交换的，所以，为了保持连贯性，还是先从交换原理讲起。
不过，这里没有长篇累牍的举例和配置，都是一些最基本的原理。
本节所说的以太网交换原理，是针对‘传统’的以太网交换机来说的。
所谓‘传统’，是指不支持VLAN。
简单的讲，以太网交换原理可以概括为‘源地址学习，目的地址转发’。
考虑到IP层也涉及到地址问题，为了避免混淆，可以修改为‘源MAC学习，目的MAC转发’。
从语文的语法角度来讲，可能还有些问题，就再修改一下‘根据源MAC进行学习，根据目的MAC进行转发’。
总之，根据个人习惯了。
本人比较喜欢‘源MAC学习，目的MAC转发’的口诀。
稍微解释一下。
所谓的‘源MAC学习’，是指交换机根据收到的以太网帧的帧头中的源MAC地址来建立自己的MAC地址表，‘学习’是业内的习惯说法，就如同在淘宝上买东西都叫‘宝贝’一样。
所谓的‘目的MAC转发’，是指交换机根据收到的以太网帧的帧头中的目的MAC地址和本地的MAC地址表来决定如何转发，确定的说，是如何交换。
这个过程大家应该是耳熟能详了。
但为了与后面的VLAN描述对比方便，这里还是简单的举个例子。
VLAN与三层交换机的原理与配置，你懂了吗？
VLAN与三层交换机的原理与配置，你懂了吗？⼀、VLAN概述与优势1、VLAN的概述分割⼴播域物理分割（交换机）逻辑分割（VLAN）：Vlanif →interface vlan 是逻辑端⼝，通常这个接⼝地址作为vlan下⾯⽤户的⽹关例如：补充知识⼴播：将⼴播地址作为⽬的地址的数据帧⼴播域：⽹络中能接收任⼀设备发出的⼴播帧的所有设备的集合（局域⽹就是⼀个⼴播域）2、VLAN的优势控制⼴播增强⽹络安全性（隔离⼴播域）简化⽹络管理3、VLAN的种类① 静态VLAN基于端⼝划分静态VLAN② 动态VLAN基于MAC地址划分动态VLAN注意：动态VLAN是要把主机的接⼝MAC地址与VLAN绑定，在实际⽣产环境中运营商不会⽤动态VLAN，因为维护量⼤，绑定复杂等，⽤的是静态VLAN4、VLAN ID的范围VLAN ID是：交换机⼀般可以划分255个vlan，每个vlan的id，可以是1~4096之间的任意数字。
ID的作⽤就是⽤于区分不同vlan，可以设置TAG UNTag member属性，可以让该端⼝的下⾏或上⾏数据报打上标签。
5、华为交换机接⼝的三种模式1、Access涵义：只能属于⼀个VLAN，也只能允许这⼀个VLAN的流量通过（数据进交换机加标签，出交换机脱标签）2、Trunk涵义：可以同时属于多个VLAN，也能同时允许这些VLAN的流量通过是⽤来实现不同交换机上相同VLAN的主机之间的通信，即跨交换机的VLAN通信3、Hybrid涵义：可以根据需要以tagged或untagged⽅式加⼊某个VLAN 或者多个VLAN和Trunk接⼝⼀样在设置允许指定的VLAN通过Hybrid端⼝之前，该VLAN必须已经存在。
Hybrid端⼝和Trunk端⼝在接收数据时，处理思路⽅法是⼀样的，唯⼀区别之处在于发送数据时，Hybrid端⼝具有解除多VLAN标签的功能，Hybrid端⼝可以允许多个VLAN的报⽂发送时不打标签，从⽽增加了⽹络的灵活性，在⼀定程度上也增加了安全性，⽽Trunk端⼝只允许缺省VLAN的报⽂发送时不打标签。
以太网基础与vlan配置实验项目需求分析
以太网基础与vlan配置实验项目需求分析
要求：
1. 理解以太网基础概念,包括帧、MAC地址、交换机等；
2. 掌握 VLAN 的基本原理和配置方法；
3. 实践操作 VLAN 的创建、配置和管理。
实验项目：
1. 通过配置交换机实现 VLAN 的创建和配置,可以使用 Cisco Packet Tracer 等网络模拟器；
2. 在 VLAN 中创建不同的子网,并将不同的子网划分到不同的 VLAN 中,实现不同 VLAN 的互相隔离；
3. 尝试使用 VLAN 来增加网络安全性,可以根据不同的 VLAN 分别进行访问控制。
实验步骤：
1. 确定参与实验的计算机数量和需要划分的子网。
2. 配置交换机的 VLAN,确定 VLAN ID 和 VLAN 名称,并将计算机与交换机端口相连。
3. 配置每个 VLAN 的 IP 地址、子网掩码、网关等参数。
4. 配置 VLAN 间的路由,使得不同 VLAN 之间可以互相访问或者进行访问控制。
5. 验证实验结果。
注意事项：
1. 实验中严格遵守网络安全规范,不得损害他人网络安全；
2. 实验结束后及时清理相关配置信息,防止影响他人使用网络设备；
3. 在实验过程中注意数据备份,防止数据丢失。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
华为机密， 华为机密，未经许可不得扩散
文档密级： 文档密级：内部公开
VLAN间通信的路由选择 间通信的路由选择
Ping 2.2.2.20 非本地通信 使用默认网关
VLAN 100
VLAN 200
1.1.1.10/24
2.2.2.20/24
网络1.1.1.0/24在接口 网络1.1.1.0/24在接口1 在接口1 网络2.2.2.0/24在接口 在接口2 网络2.2.2.0/24在接口2
华为机密， 华为机密，未经许可不得扩散
文档密级： 文档密级：内部公开
VLAN间通信 间通信
VLAN 100
VLAN 200
VLAN 300 不同VLAN之间的流量不能直接跨越 不同VLAN之间的流量不能直接跨越VLAN的边界，需要使用路由，通 之间的流量不能直接跨越VLAN的边界 需要使用路由， 的边界， 过路由将报文从一个VLAN转发到另外一个 过路由将报文从一个VLAN转发到另外一个VLAN。 转发到另外一个VLAN。
在主机上配置默认网关，对于非本地的通信， 在主机上配置默认网关，对于非本地的通信，主机会自动寻找默认网 关，并把报文交给默认网关转发而不是直接发给目的主机。 并把报文交给默认网关转发而不是直接发给目的主机。
华为机密， 华为机密，未经许可不得扩散
文档密级： 文档密级：内部公开
每个VLAN一个物理连接 一个物理连接 每个
interface_list ：由端口类型和端口序号组成；端口序号由槽号和端 由端口类型和端口序号组成；
口号的二元组组成，如果是百兆口，则槽号为0 口号的二元组组成 ， 如果是百兆口 ， 则槽号为 0 ， 端口号取值范围为 1～24；如果是千兆口，则槽号为1或2，端口号取值为1。 24；如果是千兆口，则槽号为1 端口号取值为1
华为机密， 华为机密，未经许可不得扩散
文档密级： 文档密级：内部公开
设置/取消 端口中允许通过的VLAN 设置 取消Trunk端口中允许通过的 取消 端口中允许通过的
用途： 用途： 该命令用来设置或取消Trunk端口中允许通过的 该命令用来设置或取消Trunk端口中允许通过的VLAN 端口中允许通过的VLAN 命令格式： 命令格式： [undo] port trunk permit vlan { vlan_id_list | all } 缺省值：端口为非Trunk端口，不具备Trunk功能。 端口， 功能。 缺省值：端口为非Trunk端口 不具备Trunk功能
华为机密， 华为机密，未经许可不得扩散
文档密级： 文档密级：内部公开
Vlan Disable的配置 的配置
Vlan Disable的设置非常简单，在系统视图下，只需一条命令，具体操 Disable的设置非常简单 的设置非常简单， 系统视图下，只需一条命令， 作如下： 作如下： 使能Vlan Disable功能 使能Vlan Disable功能： 功能： [S3026] vlan disable [S3026] 使能Vlan Enable功能 使能Vlan Enable功能： 功能： [S3026] vlan enable [S3026]
不带VLAN标签的 不带VLAN标签的 以太网帧 带有VLAN 2标签的以太网帧 带有VLAN 2标签的以太网帧
VLAN 1
VLAN 2
华为机密， 华为机密，未经许可不得扩散
文档密级： 文档密级：内部公开
Trunk和VLAN 和
VLAN 1
广播报文发送
Trunk Link
VLAN 5
VLAN 2
VLAN 1 VLAN 3 VLAN 2 VLAN 1 VLAN 5 VLAN 5
华为机密， 华为机密，未经许可不得扩散
文档密级： 文档密级：内部公开
基于协议的VLAN 基于协议的
以太网交换机
VLAN表 VLAN表
协议类型 IPX协议 IPX协议 IP协议 IP协议 …… 所属VLAN 所属VLAN VLAN 5 VLAN 10 ……
主机A 主机A
主机B 主机B
主机C 主机C
主机D 主机D
华为机密， 华为机密，未经许可不得扩散
文档密级： 文档密级：内部公开
其它常用命令
指定/删除VLAN描述字符 指定/删除VLAN描述字符： 描述字符： description string undo description 查看VLAN设置： 查看VLAN设置： 设置 display vlan [vlan_id ] 开启/关闭VLAN接口： 开启/关闭VLAN接口： 接口 shutdown Undo shutdown
华为机密， 华为机密，未经许可不得扩散
文档密级： 文档密级：内部公开
设置Trunk端口的缺省 端口的缺省VLAN ID（pvid） 设置 端口的缺省 （ ）
用途： 用途： 该命令用来设置Trunk端口的缺省 该命令用来设置Trunk端口的缺省VLAN ID（pvid），此命令的undo 端口的缺省VLAN ID（pvid） 此命令的undo 形式用来恢复端口的缺省VLAN ID。 形式用来恢复端口的缺省VLAN ID。 命令格式： 命令格式： port trunk pvid vlan vlan_id undo port trunk pvid 缺省值：vlan_id的缺省值为1 的缺省值为1 缺省值：vlan_id的缺省值为
华为机密， 华为机密，未经许可不得扩散
文档密级： 文档密级：内部公开
给VLAN指定端口 指定端口
用途： 用途： 给指定vlan增加 给指定vlan增加/剔除以太网接口 增加/ 命令格式： 命令格式： port interface_list undo port interface_list 参数含义： 参数含义：
华为机密， 华为机密，未经许可不得扩散
文档密级： 文档密级：内部公开
给端口指定VLAN 给端口指定
用途： 用途： 给指定vlan增加 给指定vlan增加/剔除以太网接口 增加/ 命令格式： 命令格式： port access vlan vlan-id vlanUndo port access vlan vlan-id vlan参数说明： 参数说明： vlan-id：VLAN接口的 ，取值范围为1 4000。 vlan-id：VLAN接口的ID，取值范围为1～4000。 接口的ID
文档密级： 文档密级：内部公开
通过路由器将网络分段
路由器
广播
……
华为机密， 华为机密，未经许可不得扩散
文档密级： 文档密级：内部公开
通过VLAN划分广播域 划分广播域 通过
广播域1 广播域1 VLAN 10
广播域2 广播域2 VLAN 20
广播域3 广播域3 VLAN 30
财务部
工程部
市场部
华为机密， 华为机密，未经许可不得扩散
华为机密， 华为机密，未经许可不得扩散
文档密级： 文档密级：内部公开
设置/取消端口为 设置 取消端口为VLAN Trunk 取消端口为
用途： 用途： 打开/关闭以太网接口的vlan trunk功能 基于IEEE 802. 打开/关闭以太网接口的vlan trunk功能，基于IEEE 802.1Q标准 功能， 命令格式： 命令格式： port link-type { access | trunk | hybrid } link缺省值：缺省为关闭vlan trunk功能 缺省值：缺省为关闭vlan trunk功能
华为机密， 华为机密，未经许可不得扩散
文档密级： 文档密级：内部公开
Vlan Disable
S3526
S3026
S2403F
S2403F
S3026下挂的两台 下挂的两台2403F每个端口在二层进行两两隔离 并要 每个端口在二层进行两两隔离,并要 下挂的两台 每个端口在二层进行两两隔离 上所有的VLAN ID都要透传到 都要透传到S3526上。 求2403F上所有的 上所有的 都要透传到 上
华为机密， 华为机密，未经许可不得扩散
文档密级： 文档密级：内部公开
Access Link和Trunk Link 和
干道链路
接入链路
华为机密， 华为机密，未经许可不得扩散
文档密级： 文档密级：内部公开
帧在网络通信中的变化
VLAN 2
带有VLAN 1标签的以太网帧 带有VLAN 1标签的以太网帧
VLAN 1
以太网交换机VLAN原理及配置 原理及配置 以太网交换机
ISSUE 1.0
固网产品课程开发室
课程内容
第一章 VLAN 基础 第二章 VLAN间路由 间路由
华为机密， 华为机密，未经许可不得扩散
文档密级： 文档密级：内部公开
VLAN的产生原因－广播风暴 的产生原因－ 的产生原因
广播
……
华为机密， 华为机密，未经许可不得扩散
华为机密， 华为机密，未经许可不得扩散
文档密级： 文档密级：内部公开
课程内容
第一章 VLAN 基础 第二章 VLAN 间路由
华为机密， 华为机密，未经许可不得扩散
文档密级： 文档密级：内部公开
VLAN 隔离二层广播域
VLAN 100
VLAN 200
VLAN 300 VLAN隔离了二层广播域 也就严格地隔离了各个VLAN之间的任何流 VLAN隔离了二层广播域，也就严格地隔离了各个VLAN之间的任何流 隔离了二层广播域， 量，分属于不同VLAN的用户不能互相通信。 分属于不同VLAN的用户不能互相通信 的用户不能互相通信。
VLAN 100
VLAN 200
VLAN 300
在二层交换机上配置VLAN，每一个VLAN使用一条独占的物理连接连 在二层交换机上配置VLAN，每一个VLAN使用一条独占的物理连接连 接到路由器的一个接口上。 接到路由器的一个接口上。
