微机继电保护测试仪时间测试

各种微机继电保护测试仪的的试验方法

各种微机继电保护测试仪的的试验方法1、交流电压／电流／反时限电流继电器校验在交流试验中，Ua（或Uab）／Ia设定为某一初值，设置步长，按“▲”、“▼”键或旋动旋钮（亦可用自动试验方式）加减电压／电流，测量电压／电流／反时限电流继电器的动作值和返回值及动作时间和返回时间，计算返回系数。

下图为LL-12A过电流继电器的接线图。

2、直流电压／电流继电器校验在直流试验中，Ua（或Uab）／Ia设定为某一初值，设置步长，按“▲”、“▼”键或旋动旋钮（亦可用自动试验方式）加减电压／电流，测量电压／电流继电器的动作值和返回值及动作时间和返回时间，计算返回系数。

3、时间继电器校验用手动试验方式，按直流或交流电压继电器的试验方法测出动作值、返回值和动作时间、返回时间。

4、功率继电器校验（1）功率方向继电器动作区和灵敏角的测量在功率、阻抗试验中，设定Uab、Ia为额定值，设置Uab相角步长，加减电压相位角（可用自动试验方式），测出动作区两边边界角φ1、φ2，则灵敏角φLM＝½（φ1＋φ2）。

（2）最小动作功率的测量将角度设置在灵敏角φLM，设定Ia（或Uab）为额定值、Uab（或Ia）为零。

设置Uab（或Ia）的步长，增加电压（或电流）。

测出最小动作功率。

如上图所示。

（3）潜动试验电流回路开路，设置Uab初值为零、步长为额定电压，突然加上或切除电压，继电器触点不应有瞬间接通现象。

电压回路经20欧电阻短路，设置Ia初值为零、步长为数倍额定电流，突然加上或切除电流，继电器触点不应有瞬间接通现象。

（4）记忆作用检验在灵敏角下设置Ia为0.5倍和数倍额定电流时，Uab由100V突降至零，继电器应可靠动作，说明记忆作用良好。

5、阻抗继电器校验（1）阻抗继电器灵敏角和整定阻抗的测量在功率、阻抗试验中，设定Ia为5A(或1A)，Uab为0.7倍整定阻抗对应的电压，加减电压相位角（可用自动试验方式）,测出动作区两边的边界角φ1、φ2，则灵敏角φLM＝½（φ1＋φ2）。

HY702 微机继电保护测试仪模块操作说明

“交流试验”模块是一个通用型、综合性测试模块，它有独立的4相电压和3相电流的测试单元以及按序分量输出测试单元。

通过界面上的3P等按钮进行相互的切换。

这些独立的单元互相调用，能充分满足电力系统各种条件下的交流试验测试。

它们的共同点是：通过设臵相应的电压或电流为变量，赋予变量一定的变化步长，并且选择合适的试验方式（有“手动”、“半自动”和“全自动”三种试验方式），方便地测试各种电压电流保护的动作值、返回值，以及动作时间和返回时间等，并自动计算出返回系数。

鉴于最常用的是“四相电压和三相电流”的单元，而其它几个在使用方法上与此基本相同，所以下面仅以“四相电压和三相电流”为例进行详细介绍。

●可以灵活控制输出4相电压3相电流，同时输出多种组合●具有按序分量输出功能，直接设臵序分量数值，自动组合出各相电压、电流输出，并按序分量进行变化输出●各相电压、电流输出均可以任意设臵幅值和相位，幅值可以设臵上限限制●各量的幅值和相位、频率均可以设臵变化，变化步长均可任意设定●Ux可以设臵多种输出方式组合，也可以任意臵数●可以全自动、半自动、手动变化，且在输出时可以任意切换●在输出状态可以直接修改幅值、相位、步长以及变量的个数●可以直接显示功率数值，用于校验功率计量仪表●可测量动作值、返回值、动作时间、返回时间第一节界面说明1. 交流量设臵●键入电压、电流的有效值后，按“确认”键或将鼠标点至其它位臵，被写入的数据将自动保留小数点后三位有效数字。

电压的单位默认为V，电流的单位默认为A。

设臵相位时，可键入-180~360°范围内的任意角度。

若写入的角度超出以上范围，系统会将其自动转换至该范围内。

例如输入“-181°”，则自动转换成“179°”。

在矢量图窗口中能实时观察到所设臵的各个交流量向量的大小和方向的效果图。

交流电压单相最大输出120V。

当需要输出更高电压时，可将任意两路电压串联使用，它们的幅值可不同，但相位应反向。

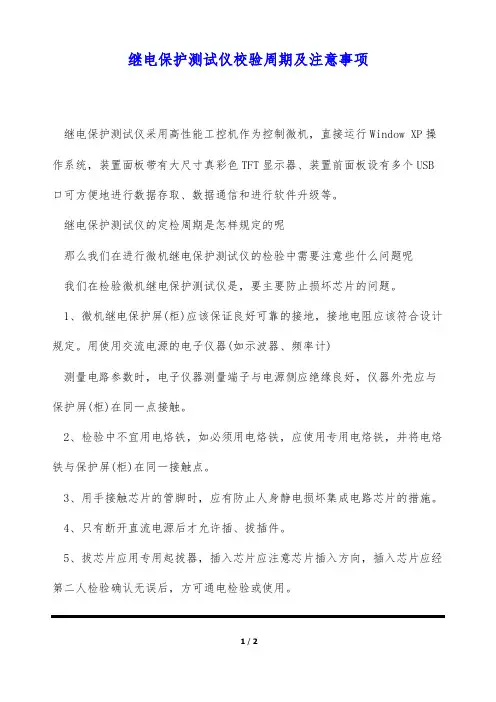

继电保护测试仪校验周期及注意事项(标准版)

继电保护测试仪校验周期及注意事项
继电保护测试仪采用高性能工控机作为控制微机，直接运行Window XP操作系统，装置面板带有大尺寸真彩色TFT显示器、装置前面板设有多个USB 口可方便地进行数据存取、数据通信和进行软件升级等。

继电保护测试仪的定检周期是怎样规定的呢
那么我们在进行微机继电保护测试仪的检验中需要注意些什么问题呢
我们在检验微机继电保护测试仪是，要主要防止损坏芯片的问题。

1、微机继电保护屏(柜)应该保证良好可靠的接地，接地电阻应该符合设计规定。

用使用交流电源的电子仪器(如示波器、频率计)
测量电路参数时，电子仪器测量端子与电源侧应绝缘良好，仪器外壳应与保护屏(柜)在同一点接触。

2、检验中不宜用电烙铁，如必须用电烙铁，应使用专用电烙铁，并将电烙铁与保护屏(柜)在同一接触点。

3、用手接触芯片的管脚时，应有防止人身静电损坏集成电路芯片的措施。

4、只有断开直流电源后才允许插、拔插件。

5、拔芯片应用专用起拔器，插入芯片应注意芯片插入方向，插入芯片应经第二人检验确认无误后，方可通电检验或使用。

6、测量绝缘电阻时，应拔出装有集成电路芯片的插件(光耦及电源插件除外)
精品资料欢迎下载。

三相微机继电保护测试仪说明书

微机继电保护测试仪特点与技术参数第一节主要特点◆标准的4相电压3相电流输出具有4相电压3相电流输出，可方便地进行各种组合输出进行各种类型保护试验。

每相电压可输出120V，电流三并可输出120A，第4相电压Ux为多功能电压项，可设为4种3U0或检同期电压，或任意某一电压值的情况输出。

◆单机操作方便单机由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作，全部中文显示。

可完成现场大多数试验检定工作，可对各种继电器及微机保护进行检定，并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。

开机即可使用，操作方便快捷。

◆双操作方式，联接电脑运行通过WiDYows平台上的全套中文操作软件，可进行各种大型复杂及自动化程度更高的校验工作，可方便地测试及扫描各种保护定值，可实时存贮测试数据，显示矢量图，绘制故障波形，联机打印报表等。

◆软件功能强大可完成各种自动化程度高的大型复杂校验工作，如三相差动试验、厂用电快切、备自投试验、线路保护检同期重合闸等，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。

◆开关量接点丰富DY-802为7路接点输入和2对空接点输出。

输入接点为空接点和0～250V电位接点兼容，可智能自动识别。

输入、输出接点可根据用户需要扩展。

◆大屏幕LCD显示屏本机采用320×240点阵大屏幕高分辨率图形液晶显示屏，全部操作过程均在显示屏上设定，操作界面和试验结果均汉化显示，显示直观清晰。

◆自我保护采用合理设计的散热结构，并具有可靠完善的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能。

◆具有独立专用直流电源输出装置设有一路110V 及220V专用可调直流电源输出。

◆性价比高属于跨专业联合设计产品，综合了多专业的先进科技成果。

兼具大型测试仪的性能，和小型测试仪的价位，具有很高的性能价格比。

第二节额定参数交流电流输出输出精度0.2级相电流输出（有效值）0～40A三并电流输出（有效值）0～120A相电流长时间允许工作值（有效值）10A相电流最大输出功率420VA三并电流最大输出时最大输出功率900VA三并电流最大输出时允许工作时间10s频率范围（基波）20～1000Hz谐波次数1～20 次直流电流输出输出精度0.2级电流输出0～±10A / 每相，0～±30A / 三并最大输出负载电压20V交流电压输出输出精度0.2级相电压输出（有效值）0～120V线电压输出（有效值）0～240V相电压/线电压输出功率80VA / 100VA频率范围（基波）20～1000Hz谐波次数1～20次直流电压输出输出精度0.5级相电压输出幅值0～±160V线电压输出幅值0～±320V相电压/线电压输出功率70VA / 140VA第二章装置硬件结构第一节装置硬件组成控制数字信号处理器微机本装置采用高速、高性能数字控制处理器作为控制微机，软件上应用双精度算法产生各相任意的高精度波形。

1200微机继电保护测试仪说明书

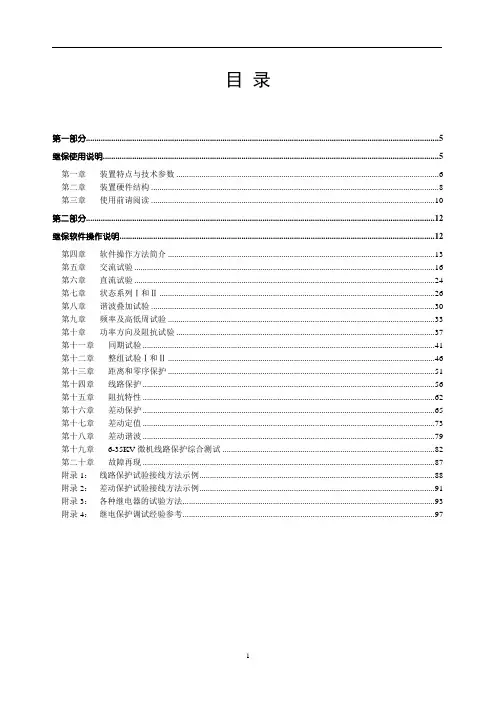

目录第一部分 (5)继保使用说明 (5)第一章装置特点与技术参数 (6)第二章装置硬件结构 (8)第三章使用前请阅读 (10)第二部分 (12)继保软件操作说明 (12)第四章软件操作方法简介 (13)第五章交流试验 (16)第六章直流试验 (24)第七章状态系列Ⅰ和Ⅱ (26)第八章谐波叠加试验 (30)第九章频率及高低周试验 (33)第十章功率方向及阻抗试验 (37)第十一章同期试验 (41)第十二章整组试验Ⅰ和Ⅱ (46)第十三章距离和零序保护 (51)第十四章线路保护 (56)第十五章阻抗特性 (62)第十六章差动保护 (65)第十七章差动定值 (73)第十八章差动谐波 (79)第十九章6-35KV微机线路保护综合测试 (82)第二十章故障再现 (87)附录1：线路保护试验接线方法示例 (88)附录2：差动保护试验接线方法示例 (91)附录3：各种继电器的试验方法 (93)附录4：继电保护调试经验参考 (97)继电保护试验项目索引本索引旨在引导试验人员：各种继保装置的试验可以通过―继保‖系列软件的哪些模块完成。

继电器试验：微机保护试验：第一部分继保使用说明第一章装置特点与技术参数第一节主要特点◆电压电流输出灵活组合输出达6相电压6相电流，可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型，以及12相型输出模式，既可兼容传统的各种试验方式，也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。

◆操作方式装置直接外接笔记本电脑或台式机进行操作，方便快捷，性能稳定。

◆新型高保真线性功放输出端一直坚持采用高保真、高可靠性模块式线性功放，而非开关型功放，性能卓越。

不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程都波形平滑精度优良。

◆高性能主机输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。

输出波形精度高，失真小线性好。

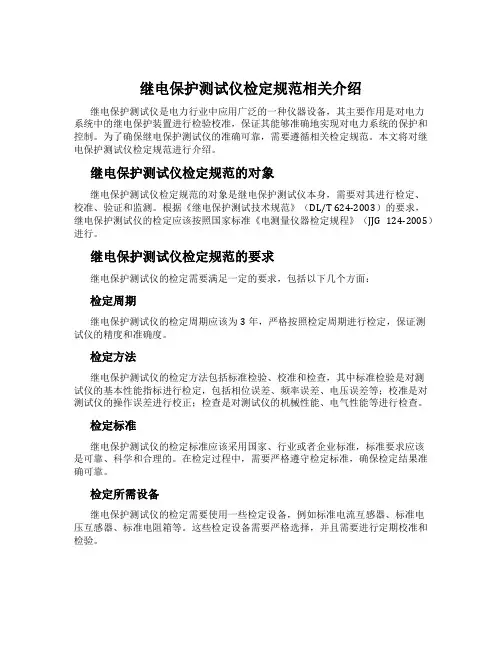

继电保护测试仪检定规范相关介绍

继电保护测试仪检定规范相关介绍继电保护测试仪是电力行业中应用广泛的一种仪器设备，其主要作用是对电力系统中的继电保护装置进行检验校准，保证其能够准确地实现对电力系统的保护和控制。

为了确保继电保护测试仪的准确可靠，需要遵循相关检定规范。

本文将对继电保护测试仪检定规范进行介绍。

继电保护测试仪检定规范的对象继电保护测试仪检定规范的对象是继电保护测试仪本身，需要对其进行检定、校准、验证和监测。

根据《继电保护测试技术规范》（DL/T 624-2003）的要求，继电保护测试仪的检定应该按照国家标准《电测量仪器检定规程》（JJG 124-2005）进行。

继电保护测试仪检定规范的要求继电保护测试仪的检定需要满足一定的要求，包括以下几个方面：检定周期继电保护测试仪的检定周期应该为3年，严格按照检定周期进行检定，保证测试仪的精度和准确度。

检定方法继电保护测试仪的检定方法包括标准检验、校准和检查，其中标准检验是对测试仪的基本性能指标进行检定，包括相位误差、频率误差、电压误差等；校准是对测试仪的操作误差进行校正；检查是对测试仪的机械性能、电气性能等进行检查。

检定标准继电保护测试仪的检定标准应该采用国家、行业或者企业标准，标准要求应该是可靠、科学和合理的。

在检定过程中，需要严格遵守检定标准，确保检定结果准确可靠。

检定所需设备继电保护测试仪的检定需要使用一些检定设备，例如标准电流互感器、标准电压互感器、标准电阻箱等。

这些检定设备需要严格选择，并且需要进行定期校准和检验。

继电保护测试仪检定规范的结果继电保护测试仪检定规范的检定结果主要包括以下几个方面：检定结果报告在对继电保护测试仪进行检定后，需要生成检定结果报告。

检定结果报告应该明确列出检定的项目、检定依据、检定结果以及存在的问题和建议。

检定合格证书如果继电保护测试仪经过检定并且符合相关标准要求，那么应该颁发检定合格证书。

检定合格证书是继电保护测试仪在使用过程中的重要凭证，应该妥善保管。

微机型继电保护测试仪的设计

维普资讯
李胜利
微机型继电保护测试仪的设计
６９
造成不必要的损失。
便获得计算机的全部资源直至程序结束。而Ｗｉ— ｎｄｗ则是多任务操作系统，以同时在Ｗｉｄｗ下ｏｓ可ｎｏｓ
放大输出单元、开入量检测和故障检测单元组成，见图１。输入输出接口单元既用于与ＰＣ机进行对话也是整个测试仪的控制部分。测试仪控制软件生成
的波形数据存储在随机存储器ＲＭ中，Ａ因大部分测试过程中需要不停变换波形数据，每路随机存故储器均由Ａ组ＲＭ和Ｂ组ＲＭ两组组成，ＡＡ当测试仪用其中一组存储器合成波形时，算机同时向另计
动作信号，空触点、如低电压电位等变换成１Ｌ电Ｔｒ平信号经ＩＯ接口传给计算机进行处理。／
１硬件设计
微机型继电保护测试系统由ＰＣ机和继电保护测试仪两部分组成。Ｐｃ机用于运行继电保护测试
仪的配套软件，通过该软件实施对测试仪的操作和控制，包括正常测试流程和故障时的保护操作。Ｐｃ机通过并行口和测试仪相连接，通过串口和微型打印机相连接，微型打印机也位于测试仪内，用于打印简单测试报告。继电保护测试仪是该系统的核心部件，主要由输入输出接口单元、形生成部分、波数模转换单元、
摘要：介绍了一种微机型继电保护测试仪的设计与开发，测试仪由Ｐ该Ｃ机和继电保护测试仪两部分组成，

继电保护测试仪检测标准

继电保护测试仪检测标准
继电保护测试仪是用于测试和校准电力系统中各种继电保护装
置的设备，以确保其在故障发生时能够快速、准确地切断电路，保
护设备和人员的安全。

继电保护测试仪的检测标准通常包括以下几
个方面：
1. 功能测试，主要是检验继电保护装置的各种保护功能是否能
够按照设计要求正常工作。

这包括对过流、过压、欠压、短路等故
障情况下的动作特性进行测试，以确保在实际运行中能够可靠地保
护电力系统。

2. 参数测试，对继电保护装置的参数进行测试，包括动作时间、动作电流、动作电压等参数的测量和校准，以保证其在实际运行中
能够准确地响应各种故障情况。

3. 稳定性测试，检验继电保护装置在长时间运行和重复动作时
的稳定性，以确保其在工作过程中不会出现误动作或漏动作的情况。

4. 抗干扰能力测试，测试继电保护装置对外部干扰信号的抑制
能力，包括对电磁干扰、雷电干扰等的抵抗能力，以确保其在复杂
的电磁环境中能够正常工作。

5. 校验标准符合性测试，对继电保护测试仪本身的性能进行测试，确保其符合国家或行业标准的要求，以保证测试结果的准确性和可靠性。

总的来说，继电保护测试仪的检测标准主要是为了保证其能够准确、可靠地测试和校准各种继电保护装置，确保电力系统的安全和稳定运行。

这些标准通常由国家标准化机构或电力行业的标准化组织制定，并且会根据技术的发展和实际应用经验不断进行更新和完善。

YTC1000 微机继电保护测试仪用户操作手册说明书

YTC-1000微机继电保护测试仪用户操作手册目录第一章继电保护测试仪说明 (3)1.1主要技术特点 (3)1.2主要技术指标 (4)1.3面板说明 (7)1.4硬件结构 (8)1.5仪器的操作使用 (9)1.6注意事项 (11)第二章继电保护测试仪使用方法 (13)2.1递变试验×7 (13)2.2递变试验×12 (18)2.3状态序列 (22)2.4谐波试验 (25)2.5整组试验 (30)2.6差动保护试验 (35)2.7频率试验 (41)2.8同期试验 (44)2.9电流－时间特性试验 (47)2.10电压－时间特性试验 (50)2.11故障再现 (53)2.12距离保护试验 (62)2.13零序保护试验 (67)2.14阻抗特性试验 (71)附录1：试验方法 (76)附录2：差动保护知识 (85)附录3：配置清单 (89)附录4：售后服务 (90)前言YTC1000微机继电保护测试仪是在参照中华人民共和国电力行业标准《继电保护微机型试验装置技术条件》（DL/T 624 ─ 1997）的基础上，广泛听取用户意见，总结目前国内同类产品优缺点，充分使用现代先进的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。

它采用可单机独立运行，亦可联接其它电脑运行的先进结构，主机内置高性能工控机和高速数字信号处理器，真16位DAC 模块、新型模块式高保真大功率功放，自带TFT真彩色LCD显示器和嵌入式微机键盘。

既可以单机独立操作，也可以连接笔记本电脑操作。

操作功能强大，体积小，精度高。

既具有大型测试仪优越的性能、先进的功能，又具有小型测试仪小巧灵活、操作简便、可靠性高等优点，性能价格比高。

是继保工作者得心应手的好工具。

第一章继电保护测试仪说明1.1 主要技术特点微机型继电保护测试仪其主要特点表现为：●经典的Windows XP操作界面，人机界面友好，操作简便快捷，为了方便用户使用，定义了大量键盘快捷键，使得操作“一键到位”；●高性能的嵌入式工业控制计算机和8.4〞大屏幕高分辨力彩色TFT液晶显示屏，可以提供丰富直观的信息，包括设备当前的工作状态、下一步工作提示及各种帮助信息等；●配备有超薄型工业键盘和光电鼠标，可以象操作普通PC机一样通过键盘或鼠标完成各种操作；●配备有外接USB接口，可以方便地进行数据存取和软件维护；●无需外接其它设备即可以完成所有项目的测试，自动显示、记录测试数据，完成矢量图和特性曲线的描绘；●采用高性能D/A转换器，产生的波形精度高、线性好，并且具备良好的瞬态响应和幅频特性。

HT-1200微机继电保护测试仪差动试验基本概述

HT-1200微机继电保护仪HT-1200微机继电保护测试仪差动试验基本概述第七节差动试验本程序用于试验微机型差动保护装置的比例制动特性和谐波制动特性。

本仪器可做六相电流差动试验。

一、三相差动（六相差动）试验1、电流定义IA为高压侧电流输入，IB为低压侧电流输入，IC可选择等于IA或等于IB，用于施加补偿电流用，至于加到哪一侧补偿，要视变压器的接线方式来决定，后面的接线方式会阐述这个问题。

IA和IB的相位差一般为0度或180度。

六相差动采 HT-1200微机继电保护仪用IA、IB、IC和IN接入高压侧A、B、C和N相，将Ia、Ib、Ic和In接入低（中）压侧的A、B、C和N相。

2、【试验参数】2.1、【差动电流门槛值】：根据保护定值输入，一般为1A—2A。

2.2、【差动电流速断值】：根据保护定值输入，一般为8A—10A。

2.3、【比例制动系数】：根据保护定值输入，一般为0.2—0.9。

2.4、【谐波制动系数】：根据保护定值输入，一般为0.1—0.9。

2.5、【拐点定值】：根据保护定值输入，一般为2A—6A。

2.6、【斜率】：即比例制动系数。

根据保护定值输入。

2.7、【输出最长时间】：为有电流输出的时间。

一般为0.5秒—1秒。

2.8、【输出间断时间】：为无电流输出的时间。

一般为0.5秒—1秒。

由于微机保护采用突变量启动原理，所以电流输出采用间断式输出方式。

2.9、【计算公式】根据保护生产厂家提供的计算公式进行选择，其中，I1（IA）为高压侧电流，I2（IB）为低（中）压侧电流，K1为高压侧平衡系数，K2为低（中）压侧平衡系数。

K3为一常数。

3、【试验设备】3.1、变压器圈数：两绕组或三绕组。

3.2、接线方法：【Y/Y-12】：程序自动设置I1和I2的相位差为180度。

【Y/Δ-1】：程序自动设置I1和I2的相位差为150度。

【Y/Δ-11】：程序自动设置I1和I2的相位差为210度。

3.3、【平衡系数设置】有三种设置方式： HT-1200微机继电保护仪1、直接设置平衡系数：根据保护定值，直接设置平衡系数。

微机继电保护测试仪如何进行试验时间设置

微机继电保护测试仪如何进行试验时间设置电力工作者在工作中，经常需要用到微机继电保护测试仪，该设备主要用来进行电力变压器、继电器的高压电力试验工作，具有精度高、功能强等特点，很受广大电力工作者的欢迎，但是该设备的使用比较复杂，很多人都不知道应当如何使用，本文就以YTC1000微机继电保护测试仪为例，来给大家简单介绍微机继电保护测试仪如何进行试验时间设置。

试验时间：故障开始到试验结束之间的时间限制，一般地，应保证保护在该时间内可以完成整个“跳闸→重合→再跳闸”的过程。

开出翻转时刻：在第一次故障输出一定时间后，开出量1会闭合输出。

跳闸延时：模拟断路器的跳闸动作时间，测试仪根据开入量的连接，一旦接受到保护的跳闸信号，经过“跳闸延时”后，方进入跳闸后的电压电流状态。

合闸延时：模拟断路器的合闸动作时间，测试仪根据开入量的连接，一旦接受到保护的合闸信号，经过“合闸延时”后，方进入合闸后的电压电流状态。

故障性质：选择“瞬时性”故障时，测试仪在整个试验过程中只输出一次故障量，当测试仪接收到保护的动作信号，或者达到所设置的“故障持续时间”后，停止输出故障量，而转为输出正常的电压、电流，之后即便接收到其它开入量信号，测试仪仍然维持正常量输出不变。

选择“永久性”故障时，测试仪按以下顺序输出：开始试验（输出正常量）―→输出界面上所设置的第一次故障量―→接收到保护跳闸动作信号（输出正常量）―→接收到重合闸动作信号（再次输出界面上所设置的故障量，如果模拟的是转换性故障，则故障相别可能与第一次不同）―→再次接收到保护跳闸动作信号（再次输出正常量，并不再改变，等待人工停止试验）。

如果需要对保护的后加速功能进行试验，一般应选择永久性故障。

不同的厂家生产的微机继电保护测试仪设置方法都大同小异，电力工作者需要熟练掌握。

YTC1200微机继电保护测试仪用户手册说明书

目录第一章仪器技术参数及特点------------------------６1.1 面板说明-----------------------------------６1.2 技术参数-----------------------------------７1.3 技术特点---------------------------------１０1.4 硬件结构---------------------------------１１1.5 操作使用---------------------------------１２1.6 软件快捷键-------------------------------１３第二章软件使用方法----------------------------１５2.1 递变试验---------------------------------１５2.2 状态序列---------------------------------１９2.3 谐波-------------------------------------２６2.4 整组试验---------------------------------３０2.5 差动保护---------------------------------４０2.6 同期-------------------------------------４７2.7 线路定值---------------------------------５０2.8 距离保护---------------------------------５９2.9 阻抗特性---------------------------------６４2.10 频率滑差--------------------------------７１2.11 常规试验--------------------------------８１2.12 时间特性--------------------------------８６2.13 振荡------------------------------------９３2.14 故障再现--------------------------------９８附录一：配置清单-------------------------------９３附录二：售后服务-----------------------------１１０第一章仪器技术参数及特点1.1 面板说明1 2 3 4 5 6 71 电压源输出端口 UA、UB、UC、UX和共用中性点UN。

继电保护测试仪的使用

继电保护测试仪的使用继电保护测试仪是电力系统中用于测试和调试继电保护装置的重要工具。

在维护和运行电力系统时，继电保护装置的准确性和可靠性至关重要。

使用继电保护测试仪可以确保继电保护装置的性能和操作符合实际工作条件。

本文将介绍继电保护测试仪的使用方法和注意事项。

一、继电保护测试仪的基本功能继电保护测试仪主要分为递变型、综合型和数字型三大类。

递变型是传统的模拟仪器，适用于对简单的继电保护装置进行测试；综合型是数字模拟混合型仪器，可以进行更复杂的测试；数字型是现代化的全数字仪器，具有更高的精确性和功能。

不同类型的继电保护测试仪可以使用不同的测试方法和技术。

1.测试功能：继电保护测试仪可以对各种类型的继电保护装置进行测试，例如距离保护、差动保护、过电流保护等。

2.测试方法：继电保护测试仪可以使用不同的测试方法，包括直流偏置法、交流电流法、二次注入法等。

3.测试参数：继电保护测试仪可以测试和记录继电保护装置的参数，例如动作时间、动作电流、保护区段等。

4.自动测试：继电保护测试仪可以进行自动测试，通过预设的测试方案和判据，对继电保护装置进行全面的测试和评估。

二、继电保护测试仪的使用方法使用继电保护测试仪需要注意以下几个步骤：1.预备工作：在进行测试之前，首先需要检查继电保护测试仪的连接线是否良好，确保仪器和被测装置之间的连接正确。

另外，还需要确认被测装置的参数是否正确设置。

2.测试方案：根据被测装置的类型和要求，选择合适的测试方案和参数设置。

根据需要，可以选择手动测试或者自动测试。

3.仪器设置：根据测试要求，对继电保护测试仪进行相应的设置。

例如，设置测试电流、测试时间、测试步长等参数。

4.进行测试：根据预设的测试方案，按照顺序进行测试。

可以逐步增加测试电流，记录相应的动作时间和动作电流。

5.结果分析：测试完成后，对测试结果进行分析和评估。

根据测试结果，判断继电保护装置的性能和操作是否符合要求。

6.数据记录：测试过程中需要记录测试数据和结果。

微机型继电保护测试仪检测技术研究

摘要：究了微机型继电保护测试仪稳态参数、态参数和时间测量准确度的检测技术，计了基于研暂设
ＴＺ０、忆示波器和时间合成器的测试系统方案，实现了检验报告的微机化管理。Ｐ３３记并关键词：电保护；波嚣；间合成器；继示时自动化测试系统中圈分类号：Ｍ９Ｔ３文献标识码：Ａ文章编号：０３９７（０７０ —０００１０— １１２０）６０３ —４
些问题［。虽然ＤＴ６４９７继电保护微机１］Ｌ／２ —１９（（
试继电器、护及安全自动装置动作时间的准确保
度。
对于以上技术参数，准Ｄ／２～１９标ＬＴ６４９７
作出了相应的规定，详见标准原文。
量准确度测试，内的电科院大多没有开展。国上述方法在一定程度上能够满足测试要求，但是弊端也很明显。主要表现如下：
１测试参数与技术要求［２３
本文讨论的微机型继电保护测试仪的相关技
型试验装置技术条件》继电保护微机型试验装对置提出了明确的要求，定了定期检验周期和检规
验项目。因为没有相关的检测规程或规范，没但也
２测试方案
２１传统方法．
有现成的检测装置，这为微机型继电保护测试仪

PW336AE微机继电保护测试仪技术参数

PW336AE微机继电保护测试仪技术参数一、技术特点：1.采用DSP+FPGA构成的数字信号处理系统，每周波采样600点，精度达到0.1%；2.具有输出波形监视与录波功能。

波形监视功能：三相电流、四相电压输出波形、幅值实时显示及超差报警；录波功能：7路模拟量，12路开关量，16位试验过程录波；录波时间： 16秒；3.开入量空接点与15V~250V点位兼容，极性自动识别；4.采用以太网接口，可通过集线器实现一台电脑对多台测试仪同时控制，实现多台测试仪同步输出；5.自动生成Word格式的实验报告，参数和报告模板可灵活编辑。

6.六路电流四路电压输出，外接备记本电脑操作。

方便保存报告和试验数据。

7.具有变压器比率制动特性校验及谐波制动特性校验保护专门测试软件（含变压器差动、比率差动、谐波制动、零序差动、复合电压比锁方向过流、零序方向过流保护）、线路保护软件（含过流保护、距离、零序、自动重合闸及后加速）专门测试菜单、母线保护测试软件(母线差动、母联保护)专门测试菜单。

二、使用条件1．环境温度：-5-45℃。

2．相对湿度：不大于90%（相对湿度为90%，环境温度不低于25℃时，试验装置内无遗漏）。

3．大气压强：80-110Kpa。

4．交流供电电压：额定值220V，允许波动范围为–20%~15%。

5．交流供电频率：50Hz，允许波动范围为–4%-2%。

6．交流供电波形：正弦波，允许总谐波畸变率不大于5%。

7．主机功耗：<1250VA；三、产品技术参数1.试验装置的交流电流源◆输出最大电流（RMS）：3×30A/相或6×15A/相；三相并联：90A◆最大输出功率≥450V A/相◆三相有共用中性点的电流源◆各相输出电流幅值，频率相位独立调节◆波形精度：32 bit◆输出精度：±0.1%(0.5A~ Imax)◆分辨率：1mA◆电流上升下降时间小于100µ S◆电流0.5A~Imax：THD% ≤0.5%◆过载或失真自动检测◆输出频率：0~1KHz◆幅频特性10~1000Hz范围幅度变化≤±0.1%~0.5%2．试验装置的交流电压源◆输出最大电压（RMS）：4×120V/相◆电压输出最大功率：≥60VA/相◆四相有共用中性点的电压源◆各相输出幅度、频率、相位独立可调节◆波形精度：32bit◆输出精度：±0.1%（2~120V）◆分辨率：1mV◆电压上升下降时间小于100µ S◆电压2V~120V：THD%：≤0.5%◆过载保护和失真自动检测并显示◆输出频率：0 ~1KHz◆第四路电压可设置为零序电压或任意设置◆幅频特性10~1000Hz范围幅度变化≤±0.1%~0.5% 3．直流源电压、电流输出◆直流电压输出0~ 300V◆精度：0.5%◆分辨率：1mV◆容量：100W 连续运行◆过载自动保护◆直流电流：3×0~20A◆精度：0.5%◆分辨率：1mA◆最大输出功率：300W连续运行◆单独的直流电压源，可做保护的供电电源。

继电保护测试仪间测量误差校准

继电保护测试仪时间测量误差校准1、继电保护测试仪时间测量继电保护测试仪的测量时间范围1ms~9999.999s。

被检继电保护测试仪的测量时间误差应满足以下要求：测量时间为1ms＜t≤1s时，误差不超过±1ms；测量时间为1s＜t≤9999.999s时，误差不超过±0.1%。

2、继电保护测试仪时间测量误差校准操作使用标准时间间隔法测量继电保护测试仪时间测量误差检验的试验线路如下图所示。

图：时间测量检验试验线路图1. 检验参数设置选择能进行测量动作时间的功能。

测量时间时设置的变量应能发生突变，即设置的变量从0或额定值突变到测量动作时间规定的激励量。

设置被试继电保护测试仪测量时间的启动和停止的条件。

设置测试仪的试验参数，测试仪设定三种试验状态：第一种状态：输出直流电压为0，交流电压、电流均为0，出发条件选择触发方式为“最大输出时间触发”，最大输出状态时间为1s；第二种状态：输出直流电压为0，交流电压、电流均为零，选择触发方式为“开入量翻转触发”，开入量输入只选择“A”；第三种状态：输出直流电压为0，交流电压、电流为零，选择触发方式为“开入量翻转触发”，开入量输入只选择“A”。

设定标准时间间隔发生器输出为单个脉冲宽度。

2. 检验方法在每一个时间设定值下，测量时间。

开入量“A”所计的时间为所测得标准时间间隔发生器输出单个脉冲宽度的时间。

测量5次，计算平均值。

绝对误差表示为式中：Δ——被校继电保护测试仪输出值绝对误差；Tx——被校继电保护测试仪输出值，即开入量“A”所计的时间，s或ms；Tn——校准标准显示值，即标准时间间隔发生器输出单个脉冲宽度，s或ms。

微机继电保护测试仪使用方法

微机继电保护测试仪使用方法微机继电保护测试仪是电力系统中常用的一种设备，它能够对继电保护装置进行全面的测试和校验，确保电力系统的安全稳定运行。

正确的使用方法能够有效提高测试仪的测试效率和准确性，下面将介绍微机继电保护测试仪的使用方法。

1. 确认测试仪的工作状态。

在进行测试之前，首先需要确认微机继电保护测试仪的工作状态是否正常。

检查仪器的电源是否接通，各个测试通道是否正常，仪器的显示屏是否正常显示。

若发现异常情况，应及时进行排除故障。

2. 连接被测设备。

将待测试的继电保护装置与微机继电保护测试仪进行连接，确保连接的稳固可靠。

根据被测设备的接线图，正确连接测试仪的输入输出端子，避免接错或短路。

3. 设置测试参数。

根据被测设备的型号和测试要求，在测试仪的操作界面上设置相应的测试参数，包括测试电压、电流、频率等。

确保设置的参数与被测设备要求的参数一致，以保证测试的准确性和有效性。

4. 进行测试操作。

通过测试仪的操作界面，启动测试程序，观察被测设备的响应情况。

根据测试仪的显示结果，对被测设备的保护动作特性、动作时间等进行全面的测试和分析，确保被测设备的保护性能符合要求。

5. 记录测试结果。

在测试过程中，及时记录测试仪器的显示结果和被测设备的响应情况，包括动作时间、动作特性等。

并将测试结果进行整理和归档，以备日后查阅和分析。

6. 整理设备。

测试完成后，及时关闭测试仪器的电源，拔掉连接线，整理好测试仪器和相关设备，确保设备的安全和完好。

通过以上步骤的正确操作，能够有效提高微机继电保护测试仪的测试效率和准确性，保证电力系统的安全稳定运行。

同时，也能够延长测试仪器的使用寿命，减少故障发生的可能。

希望使用者能够严格按照以上方法进行操作，确保测试的准确性和可靠性。
