微机继电保护测试仪说明书
继电保护说明书
KJ-6600型微机继电保护测试系统使用说明书上海苏特电气有限公司目录第一章概述 (1)第二章技术参数 (2)第三章主要特点 (3)第四章面板及背板功能介绍 (4)第五章继电保护试验的方法 (5)第六章PC软件的使用方法 (6)6.1 硬件、软件设置 (6)6.2 PC 软件使用说明 (6)6.2.1 交流试验 (6)6.2.2 直流试验 (9)6.2.3 频率试验 (11)6.2.4 同期试验 (12)6.2.5 电流电压继电器 (13)6.2.6 差动继电器 (14)6.2.7 反时限过流 (15)6.2.8 中间继电器 (17)6.2.9 功率方向 (18)6.2.10 阻抗阶梯 (19)6.2.11 零序保护 (21)6.2.12 整组试验 (22)6.2.13 状态序列 (26)6.2.14 阻抗相位特性 (27)6.2.15 精工电流 (28)6.2.16 差动试验 (29)6.2.17 谐波试验 (33)6.2.18 工频变化量 (34)6.2.19 故障再现 (35)6.2.20 系统振荡 (36)6.2.21 计量仪表 (37)6.2.22 系统设置 (38)第七章驱动程序安装向导 (40)第八章注意事项及售后服务 (43)7.1 注意事项 (43)7.2 售后服务 (43)第一章概述微机继电保护测试仪是近十年来发展起来的一个新型智能化测试仪器，以前的继电保护试验工具主要是用调压器和移相器组合而成，体积笨重，精度不高，已不能满足现代微机继电保护的校验工作。
随着科学技术的不断发展，微机继电保护已广泛运用于线路保护，主变差动保护，励磁控制等各个领域，变电站综合自动化已成为主流。
所以，微机继电保护测试仪，必将成为现代继电保护工作人员的必不可少的试验工具。
现代微机继电保护测试仪可分为两种形式，一种是采用传统的OCL功放，体积大，重量在25Kg左右，比较笨重，功放管工作在放大区，时间长了容易损坏，且动态范围窄，精度不高。
HY702 微机继电保护测试仪模块操作说明
“交流试验”模块是一个通用型、综合性测试模块，它有独立的4相电压和3相电流的测试单元以及按序分量输出测试单元。
通过界面上的3P等按钮进行相互的切换。
这些独立的单元互相调用，能充分满足电力系统各种条件下的交流试验测试。
它们的共同点是：通过设臵相应的电压或电流为变量，赋予变量一定的变化步长，并且选择合适的试验方式（有“手动”、“半自动”和“全自动”三种试验方式），方便地测试各种电压电流保护的动作值、返回值，以及动作时间和返回时间等，并自动计算出返回系数。
鉴于最常用的是“四相电压和三相电流”的单元，而其它几个在使用方法上与此基本相同，所以下面仅以“四相电压和三相电流”为例进行详细介绍。
●可以灵活控制输出4相电压3相电流，同时输出多种组合●具有按序分量输出功能，直接设臵序分量数值，自动组合出各相电压、电流输出，并按序分量进行变化输出●各相电压、电流输出均可以任意设臵幅值和相位，幅值可以设臵上限限制●各量的幅值和相位、频率均可以设臵变化，变化步长均可任意设定●Ux可以设臵多种输出方式组合，也可以任意臵数●可以全自动、半自动、手动变化，且在输出时可以任意切换●在输出状态可以直接修改幅值、相位、步长以及变量的个数●可以直接显示功率数值，用于校验功率计量仪表●可测量动作值、返回值、动作时间、返回时间第一节界面说明1. 交流量设臵●键入电压、电流的有效值后，按“确认”键或将鼠标点至其它位臵，被写入的数据将自动保留小数点后三位有效数字。
电压的单位默认为V，电流的单位默认为A。
设臵相位时，可键入-180~360°范围内的任意角度。
若写入的角度超出以上范围，系统会将其自动转换至该范围内。
例如输入“-181°”，则自动转换成“179°”。
在矢量图窗口中能实时观察到所设臵的各个交流量向量的大小和方向的效果图。
交流电压单相最大输出120V。
当需要输出更高电压时，可将任意两路电压串联使用，它们的幅值可不同，但相位应反向。

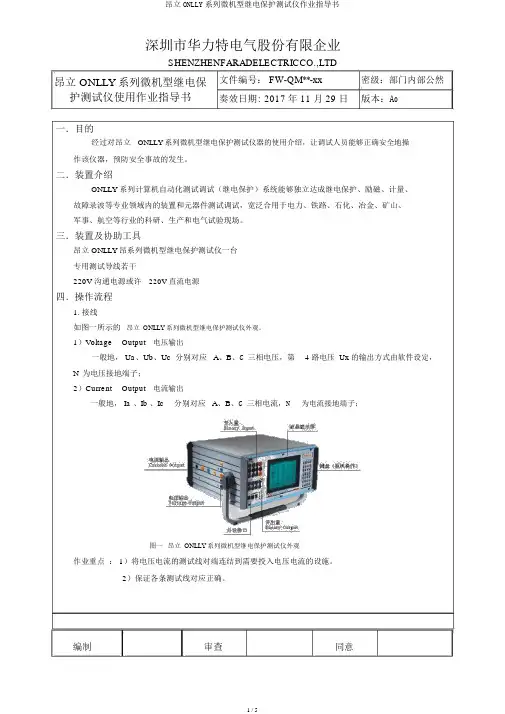

昂立ONLLY系列微机型继电保护测试仪作业指导书
SHENZHENFARADELECTRICCO.,LTD昂立 ONLLY系列微机型继电保护测试仪使用作业指导书文件编号： FW-QM**-xx密级：部门内部公然奏效日期: 2017 年 11 月 29 日版本：A0一．目的经过对昂立ONLLY系列微机型继电保护测试仪器的使用介绍，让调试人员能够正确安全地操作该仪器，预防安全事故的发生。
二．装置介绍ONLLY 系列计算机自动化测试调试（继电保护）系统能够独立达成继电保护、励磁、计量、故障录波等专业领域内的装置和元器件测试调试，宽泛合用于电力、铁路、石化、冶金、矿山、军事、航空等行业的科研、生产和电气试验现场。
三．装置及协助工具昂立 ONLLY昂系列微机型继电保护测试仪一台专用测试导线若干220V 沟通电源或许220V 直流电源四．操作流程1.接线如图一所示的昂立ONLLY系列微机型继电保护测试仪外观。
1）Voltage Output电压输出一般地， Ua、Ub、Uc分别对应A、B、C 三相电压，第 4 路电压 Ux 的输出方式由软件设定，N为电压接地端子；2）Current Output电流输出一般地， Ia 、Ib 、Ic分别对应A、B、C 三相电流，N为电流接地端子；图一昂立ONLLY系列微机型继电保护测试仪外观作业重点： 1）将电压电流的测试线对端连结到需要投入电压电流的设施。
2）保证各条测试线对应正确。
编制审查同意昂立 ONLLY系列微机型继电保护测试仪使用作业指导书文件编号： FW-QM**-xx密级：部门内部公然奏效日期: 2017 年 11 月 29 日版本：A0三相接线如图二所示。
图二三相电压电流投入接线2.接通电源给装置接通 220V 沟通电源。
作业重点上电前确认:1)测试仪靠谱接地（接地线端孔位于电源插座旁）；2)绝对严禁将外面的交直流电源引入到测试仪的电压、电流输出插孔！3)工作电源误接 380VAC 将长久音响告警；注意直流220V和沟通220V不是同一个端口输入，并且只好选择一种电源供电。
继电保护测试仪说明书
微机继电保护测试仪使用说明书目录目录 (1)第一部分微机继电保护测试仪使用说明 (3)第一章装置特点与技术参数 (4)第二章装置硬件结构 (6)第三章单机操作模块功能说明 (8)第四章外接PC机操作说明 (21)第二部分继保软件操作说明 (21)第五章软件操作方法简介 (22)第六章交流试验 (24)第七章直流试验 (32)第八章状态系列 (34)第九章谐波叠加试验 (38)第十章频率及高低周试验 (41)第十一章功率方向及阻抗试验 (45)第十二章同期试验 (49)第十三章整组试验Ⅰ和Ⅱ (54)第十四章距离和零序保护 (59)第十五章线路保护 (64)第十六章阻抗特性 (70)第十七章差动保护 (73)第十八章 6-35KV微机线路保护综合测试 (80)附录1：外接电脑串行通信口的设置 (85)附录2：插接U盘等设备时设备驱动安装方法 (87)附录3：各种继电器的试验方法 (87)第一部分继保使用说明第一章装置特点与技术参数第一节主要特点◆标准的4相电压3相电流输出具有4相电压3相电流输出，可方便地进行各种组合输出进行各种类型保护试验。
每相电压可输出120V，电流三并可输出120A，第4相电压Ux为多功能电压项，可设为4种3U0或检同期电压，或任意某一电压值的情况输出。
◆单机操作方便单机由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作，全部中文显示。
可完成现场大多数试验检定工作，可对各种继电器及微机保护进行检定，并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。
开机即可使用，操作方便快捷。
◆双操作方式，联接电脑运行通过Windows平台上的全套中文操作软件，可进行各种大型复杂及自动化程度更高的校验工作，可方便地测试及扫描各种保护定值，可实时存贮测试数据，显示矢量图，绘制故障波形，联机打印报表等。
◆软件功能强大可完成各种自动化程度高的大型复杂校验工作，如三相差动试验、厂用电快切、备自投试验、线路保护检同期重合闸等，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。

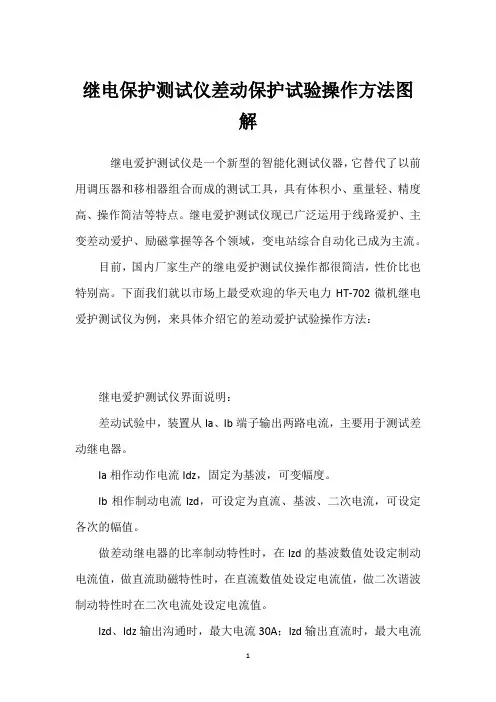

继电保护测试仪差动保护试验操作方法图解
继电保护测试仪差动保护试验操作方法图解继电爱护测试仪是一个新型的智能化测试仪器，它替代了以前用调压器和移相器组合而成的测试工具，具有体积小、重量轻、精度高、操作简洁等特点。
继电爱护测试仪现已广泛运用于线路爱护、主变差动爱护、励磁掌握等各个领域，变电站综合自动化已成为主流。
目前，国内厂家生产的继电爱护测试仪操作都很简洁，性价比也特别高。
下面我们就以市场上最受欢迎的华天电力HT-702微机继电爱护测试仪为例，来具体介绍它的差动爱护试验操作方法：继电爱护测试仪界面说明：差动试验中，装置从Ia、Ib端子输出两路电流，主要用于测试差动继电器。
Ia相作动作电流Idz，固定为基波，可变幅度。
Ib相作制动电流Izd，可设定为直流、基波、二次电流，可设定各次的幅值。
做差动继电器的比率制动特性时，在Izd的基波数值处设定制动电流值，做直流助磁特性时，在直流数值处设定电流值，做二次谐波制动特性时在二次电流处设定电流值。
Izd、Idz输出沟通时，最大电流30A；Izd输出直流时，最大电流10A。
继电爱护测试仪需要输入的各种设定量：Idz初值、变化步长、相位；Izd各次量的幅值、相位；手动变化/自动变化试验中可变化的变量为Idz幅值、Idz的相位。
开入量：测试时，被测元件的接点可接入任一路开关量输入端子中。
开出量：两路输出节点，一路跟踪试验的过程，在试验按下“开头”时闭合，试验“停止”时断开；另一路跟踪试验数据的变化，即在试验开头后第一次按动“▲”或“▲”按钮时闭合，试验“停止”时断开。
数据记录区：爱护动作、返回时除记录动作时间及返回时间外,又边两行显示依次为动作、返回时Idz、Izd的各次电流值。
数据设定完毕后，选定“确认”，屏幕将显示继电器接点状态图，选定“开头”即开头输出进行试验，试验中变化量可以自动变化也可手动变化，试验方法类同沟通试验。
当继电器接点动作及返回时，屏幕上测试记录区将显示被测继电器的动作时间和返回时间、Idz和Izd 的电流值。
Super-007继电保护测试仪说明书
S u p e r系列继电保护微机型测试系统
使用说明书
示）；
一个回车键，用于进入或确定当前设置焦点（“◎”表示）；
0～9十个数字键和“.”“-”两个符号键，用于输入当前设置焦点的参数值或字符；
四个功能键（F1、F2、F3、F4），F1用于打开当前功能菜单的帮助文件，F2用于切换视图，F3用于改变带载能力（轻载或重载，只有当外接负载比较大时才用重载），F4是开始试验的快捷键。
2、软件基本操作
因本机是一体化机箱，测试软件亦嵌入主机内。
本装置开机后，进入一个对话框界面，您可以选择单机操作软件（即本机操作）进行试验，也可选择后台机操作软件（即后台机操作）进行试验，如图3.2.1所示。
图3.2.1 操作软件选择
当您选择后台机操作时，请通过九芯电缆将外部PC机与本机的通信口COM1联接。
然后，根据提示，你按ESC键后退出后台机操作，返回图3.2.1所示界面。
对于由后台机操作本装置的控制软件，它的界面风格与操作方法与脱机软件基本相同，此处不作详述，这里主要介绍单机操作软件。
2.1主菜单
选定本机操作后自动进入系统主菜单，如下图3.2.3所示。
微机继电保护测试仪说明书
目录第一部分 (5)继保使用说明 (5)第一章装置特点与技术参数 (5)第二章装置硬件结构 (7)第三章使用前请阅读 (8)第二部分 (9)继保软件操作说明 (9)第四章软件操作方法简介 (9)第五章交流试验 (11)第六章直流试验 (18)第七章状态系列Ⅰ和Ⅱ (20)第八章谐波叠加试验 (24)第九章频率及高低周试验 (26)第十章功率方向及阻抗试验 (29)第十一章同期试验 (32)第十二章整组试验Ⅰ和Ⅱ (36)第十三章距离和零序保护 (41)第十四章线路保护 (44)第十五章阻抗特性 (49)第十六章差动保护 (51)第十七章差动定值 (58)第十八章差动谐波 (63)第十九章6-35KV微机线路保护综合测试 (65)第二十章故障再现 (69)附录1：线路保护试验接线方法示例 (70)附录2：差动保护试验接线方法示例 (72)附录3：各种继电器的试验方法 (73)附录4：继电保护调试经验参考 (76)继电保护试验项目索引本索引旨在引导试验人员：各种继保装置的试验可以通过“继保”系列软件的哪些模块完成。
继电器试验：微机保护试验：第一部分继保使用说明第一章装置特点与技术参数第一节主要特点◆电压电流输出灵活组合输出达6相电压6相电流，可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型，以及12相型输出模式，既可兼容传统的各种试验方式，也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。
◆操作方式装置直接外接笔记本电脑或台式机进行操作，方便快捷，性能稳定。
◆新型高保真线性功放输出端一直坚持采用高保真、高可靠性模块式线性功放，而非开关型功放，性能卓越。
不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程都波形平滑精度优良。
◆高性能主机输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。
输出波形精度高，失真小线性好。
采用了大量先进技术和精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。
继保测试仪使用方法
继保测试仪使用方法，华天电力是微机继电保护测试仪的生产厂家，15年致立研发标准、稳定、安全的电力测试设备，专业电测，产品选型丰富，找微机继电保护测试仪，就选华天电力。
华天电力生产的继保测试仪主机采用高速高性能嵌入式微机系统配备CPLD，响应速度快，传输频带宽，对基波可产生每周波500点的高密度拟合正弦波，输出波形光滑，无谐波分量。
由于输出点数多，且通过精确的滤波电路，波形的失真度极小，在谐波输出时，即使对9次谐波、450Hz也可以达到每周波55点的高密度。
继保测试仪使用方法步骤一：继电保护测试仪接入220V交流电源，接地线插孔可靠接地，测试仪器主机禁止接到380V三相交流电源或直流电源上。
试验之前，接地线插孔必须可靠接地，否则有可能损坏装置。
步骤二：按下继电保护测试仪船形电源开关，启动继电保护测试仪，选择“我接受”“确定”，等待继保仪系统完全启动。
步骤三：根据不同试验内容，连接电压、电流、开入开接线方式。
步骤四：根据不同试验内容要求，做相关试验电压回路不能短路或过载，电流回路的负载应根据技术参数中所给定的阻抗值，以免过载影响试验结果。
当电压源出现过载或短路时，测试仪自动切断功放电源并中断试验，同时发出过载告警信号。
电压源每相最大负载电流为0.65A。
如果大电流输出时间过长，功放温度过高时，测试仪将自动关闭功放电源，并给出告警音，此时应停止试验，直至功放冷却后方可继续试验。
输入开入量电位有方向性，一般情况 下最好使用空节点。
开入量输入端子上的A、B、C负端相通，并与电压、电流输出端子中的公共端“N”以及地线（如面板、机箱）均不相通，它是悬浮地。
开入端子对于空接点和电位（10-250V）兼容。
但对带电接点的输入具有方向性。
如图所示，A、B、C、H接高电位（+），负端接带电接点的低电位（-），计算机才能检测到接点状态的翻转。
若反接，所检测到的将始终是闭合状态。
如果试验过程中出现紧急问题，迅速退出功放按钮，然后关闭主机电源。
继电保护测试仪说明书
微机继电保护测试仪使用说明书目录目录 (1)第一部分微机继电保护测试仪使用说明 (3)第一章装置特点与技术参数 (4)第二章装置硬件结构 (6)第三章单机操作模块功能说明 (8)第四章外接PC机操作说明……………………………………………………………………………2 1 第二部分继保软件操作说明 (21)第五章软件操作方法简介 (22)第六章交流试验 (24)第七章直流试验 (32)第八章状态系列 (34)第九章谐波叠加试验 (38)第十章频率及高低周试验 (41)第十一章功率方向及阻抗试验 (45)第十二章同期试验 (49)第十三章整组试验Ⅰ和Ⅱ (54)第十四章距离和零序保护 (59)第十五章线路保护 (64)第十六章阻抗特性 (70)第十七章差动保护 (73)第十八章6-35KV微机线路保护综合测试 (80)附录1：外接电脑串行通信口的设置 (85)附录2：插接U盘等设备时设备驱动安装方法 (87)附录3：各种继电器的试验方法 (87)第一部分继保使用说明第一章装置特点与技术参数第一节主要特点◆标准的4相电压3相电流输出具有4相电压3相电流输出，可方便地进行各种组合输出进行各种类型保护试验。
每相电压可输出120V，电流三并可输出120A，第4相电压Ux为多功能电压项，可设为4种3U0或检同期电压，或任意某一电压值的情况输出。
◆单机操作方便单机由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作，全部中文显示。
可完成现场大多数试验检定工作，可对各种继电器及微机保护进行检定，并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。
开机即可使用，操作方便快捷。
◆双操作方式，联接电脑运行通过Windows平台上的全套中文操作软件，可进行各种大型复杂及自动化程度更高的校验工作，可方便地测试及扫描各种保护定值，可实时存贮测试数据，显示矢量图，绘制故障波形，联机打印报表等。
◆软件功能强大可完成各种自动化程度高的大型复杂校验工作，如三相差动试验、厂用电快切、备自投试验、线路保护检同期重合闸等，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。
ZJB902微机继电保护测试仪使用手册说明书
ZJB902微机继电保护测试仪使用手册武汉智能星电气有限公司目录第一章装置特点与技术参数 (2)第二章装置硬件结构 (6)第三章快速入门 (11)第四章软件操作方 (16)第五章新手指南 (89)第一章装置特点与技术参数第一节主要特点1．满足现场所有试验要求。
本仪器具有标准的四相电压，三相电流输出，既可对传统的各种继电器及保护装置进行试验，也可对现代各种微机保护进行各种试验，特别是对变压器差功保护和备自投装置，试验更加方便和完美。
2．各种技术指标完全达到电力部颁发的DL/T624-1997《继电保护微机型试验装置技术条件》的标准。
3．经典的Windows XP操作界面，人机界面友好，操作简便快捷；高性能的嵌入式工业控制计算机和10.4寸分辨率为800×600的LED真彩显示屏，可以提供丰富直观的信息，包括设备当前的工作状态及各种帮助信息等。
4．本机Windows XP系统自带恢复功能，避免因非法关机或误操作等引起的系统崩溃。
5．配备有超薄型多功能快接按键和光电鼠标，可以象操作普通PC机一样通过键盘或鼠标完成各种操作。
6．主控板采用DSP+FPGA结构，16位DAC输出，对基波可产生每周2000点的高密度正弦波，大大改善了波形的质量，提高了测试仪的精度。
7．功放采用高保真线性功放，既保证了小电流的精度，又保证了大电流的稳定。
8．采用USB接口直接和PC机通讯，无须任何转接线，方便使用。
9．可连接笔记本电脑（选配）运行。
笔记本电脑与工控机使用同一套软件，无须重新学习操作方法。
10.具备GPS同步试验功能。
装置可内置GPS同步卡（选配）通过RS232口与PC机相连，实现两台测试仪异地进行同步对调试验。
11.配有独立专用直流辅助电压源输出，输出电压分别为110V（1A），220V（0.6A）。
以提供给需要直流工作电源的继电器或保护装置使用。
12.具有软件自较准功能，避免了要打开机箱通过调整电位器来校准精度，从而大大提高了精度的稳定性。
YTC1000 微机继电保护测试仪 用户操作手册说明书
YTC-1000微机继电保护测试仪用户操作手册目录第一章继电保护测试仪说明 (3)1.1主要技术特点 (3)1.2主要技术指标 (4)1.3面板说明 (7)1.4硬件结构 (8)1.5仪器的操作使用 (9)1.6注意事项 (11)第二章继电保护测试仪使用方法 (13)2.1递变试验×7 (13)2.2递变试验×12 (18)2.3状态序列 (22)2.4谐波试验 (25)2.5整组试验 (30)2.6差动保护试验 (35)2.7频率试验 (41)2.8同期试验 (44)2.9电流－时间特性试验 (47)2.10电压－时间特性试验 (50)2.11故障再现 (53)2.12距离保护试验 (62)2.13零序保护试验 (67)2.14阻抗特性试验 (71)附录1：试验方法 (76)附录2：差动保护知识 (85)附录3：配置清单 (89)附录4：售后服务 (90)前言YTC1000微机继电保护测试仪是在参照中华人民共和国电力行业标准《继电保护微机型试验装置技术条件》（DL/T 624 ─ 1997）的基础上，广泛听取用户意见，总结目前国内同类产品优缺点，充分使用现代先进的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。
它采用可单机独立运行，亦可联接其它电脑运行的先进结构，主机内置高性能工控机和高速数字信号处理器，真16位DAC 模块、新型模块式高保真大功率功放，自带TFT真彩色LCD显示器和嵌入式微机键盘。
既可以单机独立操作，也可以连接笔记本电脑操作。
操作功能强大，体积小，精度高。
既具有大型测试仪优越的性能、先进的功能，又具有小型测试仪小巧灵活、操作简便、可靠性高等优点，性能价格比高。
是继保工作者得心应手的好工具。
第一章继电保护测试仪说明1.1 主要技术特点微机型继电保护测试仪其主要特点表现为：●经典的Windows XP操作界面，人机界面友好，操作简便快捷，为了方便用户使用，定义了大量键盘快捷键，使得操作“一键到位”；●高性能的嵌入式工业控制计算机和8.4〞大屏幕高分辨力彩色TFT液晶显示屏，可以提供丰富直观的信息，包括设备当前的工作状态、下一步工作提示及各种帮助信息等；●配备有超薄型工业键盘和光电鼠标，可以象操作普通PC机一样通过键盘或鼠标完成各种操作；●配备有外接USB接口，可以方便地进行数据存取和软件维护；●无需外接其它设备即可以完成所有项目的测试，自动显示、记录测试数据，完成矢量图和特性曲线的描绘；●采用高性能D/A转换器，产生的波形精度高、线性好，并且具备良好的瞬态响应和幅频特性。
YTC1200微机继电保护测试仪用户手册说明书
目录第一章仪器技术参数及特点------------------------６1.1 面板说明-----------------------------------６1.2 技术参数-----------------------------------７1.3 技术特点---------------------------------１０1.4 硬件结构---------------------------------１１1.5 操作使用---------------------------------１２1.6 软件快捷键-------------------------------１３第二章软件使用方法----------------------------１５2.1 递变试验---------------------------------１５2.2 状态序列---------------------------------１９2.3 谐波-------------------------------------２６2.4 整组试验---------------------------------３０2.5 差动保护---------------------------------４０2.6 同期-------------------------------------４７2.7 线路定值---------------------------------５０2.8 距离保护---------------------------------５９2.9 阻抗特性---------------------------------６４2.10 频率滑差--------------------------------７１2.11 常规试验--------------------------------８１2.12 时间特性--------------------------------８６2.13 振荡------------------------------------９３2.14 故障再现--------------------------------９８附录一：配置清单-------------------------------９３附录二：售后服务-----------------------------１１０第一章仪器技术参数及特点1.1 面板说明1 2 3 4 5 6 71 电压源输出端口 UA、UB、UC、UX和共用中性点UN。
ZJB1200微机继电保护测试仪说明书word精品文档48页
ZJB1200微机继电保护测试仪使用手册武汉智能星电气有限公司2019-2-20目录第一章概述----------------------------------------------------------------------------------第二章产品简介----------------------------------------------------------------------------------一、产品特点----------------------------------------------------------------------------------二、技术参数----------------------------------------------------------------------------------三、产品结构----------------------------------------------------------------------------------第三章基本操作----------------------------------------------------------------------------------一、线路连接----------------------------------------------------------------------------------二、软件操作----------------------------------------------------------------------------------1、面板按键操作指南----------------------------------------------------------------------2、软件基本操作--------------------------------------------------------------------------2.1 主菜单---------------------------------------------------------------------------------2.2 功能菜单------------------------------------------------------------------------------2.3 文件服务------------------------------------------------------------------------------三、软件升级---------------------------------------------------------------------------------第四章试验方法---------------------------------------------------------------------------------一、U/I测试----------------------------------------------------------------------------------二、直流测试---------------------------------------------------------------------------------1 2 2 3 5 8 8 10 10 10 11 11 13 17 18 18 20三、阻抗测试---------------------------------------------------------------------------------四、功率方向---------------------------------------------------------------------------------五、IT特性------------------------------------------------------------------------------------六、频率/低周减载--------------------------------------------------------------------------七、差动继电器------------------------------------------------------------------------------八、谐波叠加----------------------------------------------------------------------------------九、差动保护----------------------------------------------------------------------------------十、距离保护----------------------------------------------------------------------------------十一、零序保护------------------------------------------------------------------------------十二、整组测试------------------------------------------------------------------------------十三、状态序列------------------------------------------------------------------------------十四、同期测试------------------------------------------------------------------------------十五、分相差动测试------------------------------------------------------------------------十六、特殊测试------------------------------------------------------------------------------十七、故障再现------------------------------------------------------------------------------十八、振荡模拟------------------------------------------------------------------------------十九、计量仪表------------------------------------------------------------------------------二十、误差校验------------------------------------------------------------------------------二十一、低压保护测试-------------------------------------------------------------------二十二、电铁差动测试-------------------------------------------------------------------第五章常见问题分析及处理方法-------------------------------------------------------------随机附件----------------------------------------------------------------------------------------------22 25 27 29 31 32 35 38 41 43 46 48 50 57 59 61 63 65 66 68 71 72第一章概述继电保护微机型测试装置（以下简称测试仪）是保证电力系统安全可靠运行的一种重要测试工具。
YY5005微机继电保护测试仪说明书
高速数字信号处理器微机系统机通信口空接点输入兼容接点输入鼠标操作大屏幕16位电流功放模块电压功放模块电磁型继电器集成电路保护晶体管保护微机保护第一章 硬件操作1.1 概述YY5005微机控制继电保护测试仪是继电保护通用测试装置，主要用于各电压等级的电磁型，集成电路型及微机型各类保护继电器及保护系统的测试和研究，可实现电压电流幅值，相位频率的灵活控制，并具备各种继电器和保护的专用测试模块。
是电力基层单位保护装置投运前调试和定期检验的必备工具。
本装置由内嵌工控机或外接PC 机控制，采用单机箱、模块化结构，面板8.4吋彩色LCD 显示。
图形窗口操作界面，操作简便，内置虚拟键盘，仅用鼠标即可进行操作。
备有扩展串口及USB 口可与其它PC 机通讯，试验结果可上传。
软件可通过Internet 网络进行本地升级。
D/A 位数高，电流、电压精度好，功放采用直接耦合放大，交直流两用，能很好地仿真电力系统的暂态过程，超大的电流源输出功率及良好的宽频幅频特性，使其不但能对各类微机型保护进行特性和整定值的检验，也适用于常规电磁型等保护及安全自动装置的特性及整定值校验。
不但满足发电厂、供电局等基层电力单位调试继电保护要求，也适合各级研究部门及高等院校用来研制和考核各种继电保护。
微机控制继电保护测试仪系统框图如图1-1所示。
图 1-1 系统框图1.2 特点1、内嵌工控机或外接PC 机控制，面板8.4吋彩色LCD 显示，仪器本体可独立工作。
2、软件图形窗口操作界面，操作简便，内置虚拟键盘，仅用鼠标即可进行操作。
3、电流电压放大器：电流、电压源中无升流器、升压器，而采用直接耦合放大方式，初级放大回路直接接收D/A 转换输出的信号，不经插值处理。
使得电流电压不但能输出直流及1～1kHz 的各种波形，而且无附加延时，保证了输出响应时间及正确的暂态波形，在输出稳态波形时，由于快速的输出响应，保证了电流电压的同步性及相位角、合闸角的精度。
PW31E继电保护测试仪技术参数
PW31E微机继电保护测试仪技术参数一、使用条件1．环境温度：-5-45℃。
2．相对湿度：不大于90%（相对湿度为90%，环境温度不低于25℃时，试验装置内无遗漏）。
3．大气压强：80-110Kpa。
4．交流供电电压：额定值220V，允许波动范围为–20%~15%。
5．交流供电频率：50Hz，允许波动范围为–4%-2%。
6．交流供电波形：正弦波，允许总谐波畸变率不大于5%。
7．主机功耗：<1250VA；8. 内置工控机，可直接操作。
二、产品技术参数1.试验装置的交流电流源◆输出最大电流（RMS）：3×30A/相；三相并联：90A◆最大输出功率≥450VA/相◆三相有共用中性点的电流源◆各相输出电流幅值，频率相位独立调节◆波形精度：32 bit◆输出精度：±0.1%(0.5A~ Imax)◆分辨率：1mA◆电流上升下降时间小于100µ S◆电流0.5A~Imax：THD% ≤0.5%◆过载或失真自动检测◆输出频率：0~1KHz◆幅频特性 10~1000Hz范围幅度变化≤±0.1%~0.5%2．试验装置的交流电压源◆输出最大电压（RMS）：4×120V/相◆电压输出最大功率：≥60VA/相◆四相有共用中性点的电压源◆各相输出幅度、频率、相位独立可调节◆波形精度：32bit◆输出精度：±0.1%（2~120V）◆分辨率：1mV◆电压上升下降时间小于100µ S◆电压2V~120V：THD%：≤0.5%◆过载保护和失真自动检测并显示◆输出频率：0 ~1KHz◆第四路电压可设置为零序电压或任意设置◆幅频特性 10~1000Hz范围幅度变化≤±0.1%~0.5%3．直流源电压、电流输出◆直流电压输出0~ 300V◆精度：0.5%◆分辨率：1mV◆容量：100W 连续运行◆过载自动保护◆直流电流：3×0~20A◆精度：0.5%◆分辨率：1mA◆最大输出功率：300W连续运行◆单独的直流电压源，可做保护的供电电源。
微机继电保护测试仪使用方法
微机继电保护测试仪使用方法微机继电保护测试仪是一种用于测试电力系统中继电保护装置的设备，它可以对各种类型的继电保护装置进行测试，包括电流、电压、频率、相位等参数。
正确的使用方法对于保证测试结果的准确性和可靠性非常重要。
下面将介绍微机继电保护测试仪的使用方法。
1. 准备工作。
在进行测试之前，首先需要对微机继电保护测试仪进行准备工作。
确保设备处于正常工作状态，检查电源线、测试线等连接是否牢固，确认仪器的各项功能是否正常。
另外，还需要根据具体的测试需求，选择合适的测试模式和参数设置。
2. 连接测试对象。
将微机继电保护测试仪的测试线分别连接到待测试的继电保护装置的输入端和输出端。
在连接过程中，要注意保证连接的稳固性和正确性，避免出现接触不良或接线错误的情况。
3. 进行测试。
在连接完成后，可以开始进行测试操作。
根据具体的测试要求，选择相应的测试模式和参数设置，然后启动测试仪器进行测试。
在测试过程中，需要密切关注测试仪器的显示屏，确保测试数据的准确性和稳定性。
4. 分析测试结果。
测试完成后，需要对测试结果进行分析。
根据测试仪器显示的数据，对继电保护装置的工作状态进行评估，判断其是否符合设计要求。
如果发现异常情况，需要及时进行故障排查和处理，确保系统的安全可靠运行。
5. 结束工作。
在测试结束后，及时断开测试线，关闭测试仪器的电源，并进行设备的清理和维护工作。
另外，还需要对测试过程中的数据进行整理和存档，以便日后的查阅和分析。
总结。
微机继电保护测试仪的正确使用方法对于保证测试结果的准确性和可靠性至关重要。
在使用过程中，需要严格按照操作规程进行操作，确保设备连接的正确性和稳定性，密切关注测试数据的变化，及时分析和处理异常情况，最大限度地保证电力系统的安全稳定运行。
希望以上内容能够帮助大家更好地掌握微机继电保护测试仪的使用方法，提高工作效率和测试准确性。
HT-802微机继电保护测试仪快速入门
HT-802微机继电保护仪HT-802微机继电保护测试仪快速入门第一节试验注意事项1、测试仪装置内置了工控机和Windows操作系统，请勿过于频繁地开关主机电源。
2、装置面板或背板装有USB插口，允许热拨插USB口设备（如U盘等），但注意拨插时一定要在数据传输结束后进行。
3、装置配有专用自还原CF卡，避免因为非法关机，删除或修改硬盘上的文件和桌面上的图标等导致的操作系统损坏。
如确需在本机内存放数据，请将数据存在D盘。
使用USB盘拷贝数据时请一定保证U盘干净无病毒，也请不要利用U盘在本系统中安装其它软件程序。
4、外接键盘或鼠标时，请勿插错端口，否则Windows操作系统不能正常启动。
5、请勿在输出状态直接关闭电源，以免因关闭时输出错误以致保护误动作。
6、开入量兼容空接点和电位（0－250VDC），使用带电接点时，接点电位高端（正极）应接入公共端子COM端。
7、使用本仪器时，请勿堵住或封闭机身的通风口，一般将仪器站立放置或打开支撑脚稍倾斜放置。
8、禁止将外部的交直流电源引入到测试仪的电压、电流输出插孔。
否则，测试仪将被损坏。
9、如果现场干扰较强或安全要求较高，试验之前，请将电源线（3芯）的接地端可靠接地或装置接地孔接地。
HT-802微机继电保护仪10、如果在使用过程中出现界面数据出错或设备无法连接等问题，可以这样解决：退出运行程序回到主菜单，重新运行程序，则界面所有数据均恢复至默认值。
第二节开/关机步骤一、开机步骤1、首先将测试仪电源线插入AC220V电源插座上，开启主机电源，工控机启动Windows XP操作系统，启动完毕后，主机自动进入测试仪软件主界面。
2、然后开启功放电源开关，接好电流、电压回路，有必要也要接好开入量，选择相应软件模块进行试验。
注意事项：①当连接电流回路时，可能会出现打火现象，这是正常的，不必担心。
电流回路有20V左右的直流电压。
当回路短接后，此电压自动消失。
如果想不出现打火现象，可关闭功放电源开关，再接电流回路的线，接好以后再开启功放电源开关，这样就可避免出现打火现象。
微机继电保护测试仪使用方法
微机继电保护测试仪使用方法微机继电保护测试仪是电力系统中常用的一种设备，它能够对继电保护装置进行全面的测试和校验，确保电力系统的安全稳定运行。
正确的使用方法能够有效提高测试仪的测试效率和准确性，下面将介绍微机继电保护测试仪的使用方法。
1. 确认测试仪的工作状态。
在进行测试之前，首先需要确认微机继电保护测试仪的工作状态是否正常。
检查仪器的电源是否接通，各个测试通道是否正常，仪器的显示屏是否正常显示。
若发现异常情况，应及时进行排除故障。
2. 连接被测设备。
将待测试的继电保护装置与微机继电保护测试仪进行连接，确保连接的稳固可靠。
根据被测设备的接线图，正确连接测试仪的输入输出端子，避免接错或短路。
3. 设置测试参数。
根据被测设备的型号和测试要求，在测试仪的操作界面上设置相应的测试参数，包括测试电压、电流、频率等。
确保设置的参数与被测设备要求的参数一致，以保证测试的准确性和有效性。
4. 进行测试操作。
通过测试仪的操作界面，启动测试程序，观察被测设备的响应情况。
根据测试仪的显示结果，对被测设备的保护动作特性、动作时间等进行全面的测试和分析，确保被测设备的保护性能符合要求。
5. 记录测试结果。
在测试过程中，及时记录测试仪器的显示结果和被测设备的响应情况，包括动作时间、动作特性等。
并将测试结果进行整理和归档，以备日后查阅和分析。
6. 整理设备。
测试完成后，及时关闭测试仪器的电源，拔掉连接线，整理好测试仪器和相关设备，确保设备的安全和完好。
通过以上步骤的正确操作，能够有效提高微机继电保护测试仪的测试效率和准确性，保证电力系统的安全稳定运行。
同时，也能够延长测试仪器的使用寿命，减少故障发生的可能。
希望使用者能够严格按照以上方法进行操作，确保测试的准确性和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录第一部分 (5)继保使用说明 (5)第一章装置特点与技术参数 (5)第二章装置硬件结构 (7)第三章使用前请阅读 (8)第二部分 (9)继保软件操作说明 (9)第四章软件操作方法简介 (9)第五章交流试验 (11)第六章直流试验 (18)第七章状态系列Ⅰ和Ⅱ (20)第八章谐波叠加试验 (24)第九章频率及高低周试验 (26)第十章功率方向及阻抗试验 (29)第十一章同期试验 (32)第十二章整组试验Ⅰ和Ⅱ (36)第十三章距离和零序保护 (41)第十四章线路保护 (44)第十五章阻抗特性 (49)第十六章差动保护 (51)第十七章差动定值 (58)第十八章差动谐波 (63)第十九章6-35KV微机线路保护综合测试 (65)第二十章故障再现 (69)附录1：线路保护试验接线方法示例 (70)附录2：差动保护试验接线方法示例 (72)附录3：各种继电器的试验方法 (73)附录4：继电保护调试经验参考 (76)继电保护试验项目索引本索引旨在引导试验人员：各种继保装置的试验可以通过“继保”系列软件的哪些模块完成。
继电器试验：微机保护试验：第一部分继保使用说明第一章装置特点与技术参数第一节主要特点◆电压电流输出灵活组合输出达6相电压6相电流，可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型，以及12相型输出模式，既可兼容传统的各种试验方式，也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。
◆操作方式装置直接外接笔记本电脑或台式机进行操作，方便快捷，性能稳定。
◆新型高保真线性功放输出端一直坚持采用高保真、高可靠性模块式线性功放，而非开关型功放，性能卓越。
不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程都波形平滑精度优良。
◆高性能主机输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。
输出波形精度高，失真小线性好。
采用了大量先进技术和精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。
◆软件功能强大可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。
6相电流可方便进行三相差动保护测试。
◆具有独立专用直流电源输出设有一路110V及220V专用可调直流电源输出。
◆接口完整装置带有USB通讯口，可与计算机及其它外部设备通信。
◆完善的自我保护功能散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。
线电压输出幅值0～±320V相电压/线电压输出功率70VA/140VA开关量8路开关量输入空接点1～20mA，24V电位接点接入“0”：0～+6V；“1”：+11V～+250V 4对开关量输出DC：220V／0.2A；AC：220V／0.5A时间测量范围0.1ms～9999s，测量精度＜0.1mS第二章装置硬件结构第一节装置硬件组成数字信号处理器微机装置采用高速数字控制处理器作为输出核心，软件上应用32位双精度算法产生各相任意的高精度波形。
由于采用一体结构，各部分结合紧密，数据传输距离短，结构紧凑。
克服了笔记本电脑直接控制式测控仪中因数据通信线路长、频带窄导致的输出波形点数少的问题。
D/A转换和低通滤波采用高精度D/A转换器，保证了全范围内电流、电压的精度和线性度。
由于拟合点数密度高，波形保真度高，谐波分量小，对低通滤波器的要求很低，从而具有很好的暂态特性、相频特性、幅频特性，易于实现精确移相、谐波叠加，高频率时亦可保证很高精度。
电压、电流放大器相电流、电压一直坚持采用高性能线性放大器输出方式，使电流、电压源可直接输出从直流到含各种频率成份的波形，如方波、各次谐波叠加的组合波形，故障暂态波形等，并且输出波形干净平滑，对邻近设备无高频辐射干扰，可以较好地模拟各种短路故障时的电流、电压特征。
功放电路采用进口大功率高保真模块式功率器件作功率输出级，结合精心、合理设计的散热结构，具有足够大的功率冗余和热容量。
功放电路具有完备的过热、过流、过压及短路保护。
当电流回路出现过流，电压回路出现过载或短路时，自动限制输出功率，关断整个功放电路，并给出告警信号显示。
为防止大电流下长期工作引起功放电路过热，装置设置了大电流下软件限时。
10A及以下输出时装置可长期工作，当电流超过10A时，软件限时启动，限时时间到，软件自动关闭功率输出并给出告警指示。
输出电流越大，限时越短。
开入、开出量装置有8路开入和4路开出。
开关量输入电路可兼容空接点和0～250V电位接点。
电位方式时，0～6V为合，11～250V为分。
开关量可以方便地对各相开关触头的动作时间和动作时间差进行测量。
开入部分与主机工作电源、功放电源等均隔离。
开入地为悬浮地，所以，开入部分公共端与电流、电压部分公共端UN、IN等均不相通。
开关量电位输入有方向性，应将公共端接电位正端，开入端接电位负端，保证公共端子电位高于开入端子。
现场接线时，应将开入公共端接＋KM，接点负端接开入端子。
如果接反，则将无法正确检测。
开出部分为继电器空接点输出。
输出容量为DC：220V／0.2A，AC：220V／0.5A。
开关量输出与电压、电流、开入等各部分均完全隔离。
各个开出量的动作过程在各个测试模块中各有不同，详细请参看各模块软件操作说明。
以下是两种常见的开出量接线示意图：专用直流电源输出装置在机箱底板上装设有一路专用可调直流电源输出，分110V及220V两档，可作为现场试验辅助电源。
为该电源还设置了一个电位器，可在80％－110％范围内调节。
该电源额定工作电流1.5A，可作为保护装置的直流工作电源，也可作为跳合闸回路电源。
该电源如过载或短路，将烧坏相应保险（2A ／250V），此时更换此保险管即可。
第三章使用前请阅读第一节试验注意事项◆请勿在输出状态直接关闭电源，以免因关闭时输出错误导致保护误动作。
◆开入量兼容空接点和电位（0～DC250V），使用带电接点时，接点电位高端（正极）应接入公共端子＋KM。
◆使用本仪器时，请勿堵住或封闭机身的通风口，一般将仪器站立放置或打开支撑脚稍倾斜放置。
◆禁止将外部的交直流电源引入到测试仪的电压、电流输出插孔。
◆如果现场干扰较强或安全要求较高，试验之前，请将电源线（3芯）的接地端可靠接地或装置接地孔接地。
◆如果在使用过程中出现界面数据出错或无法正确输入等问题，可以这样解决：将windows系统中“E:\继保\”下面的“para”文件夹删除，再启动运行程序，则界面所有数据均恢复至默认值。
第二节开/关机步骤开机步骤●将测试仪电源线插入AC220V电源插座上，检查接线，确认无误后分别打开测试仪电源，以及外接计算机电源，稍等片刻后将进入选择启动方式界面，如下：1．Direct Run RelayStar without Restoring Disks.2．Run RelayStar After Restoring Disks.3．Only Start DOS For Checking System.选择1：直接启动Windows操作系统，再进入“继保”软件主界面。
选择2：将进入自动恢复Windows操作系统的工作。
此过程大约需要4分钟，完成后再进入选择启动方式界面。
本选项主要用于操作系统损坏后无法正常启动Windows系统时，使Windows操作系统恢复到出厂状态。
注意自动恢复并不会丢失用户以前的试验报告等数据，请用户不必担心，但建议不要经常使用此选项以免花费太多时间。
选择3：将进入DOS状态，主要用于厂方人员调试使用。
如果用户不小心进入了，请关掉主机电源稍等片刻后重新开机。
要选择启动方式可用1.2.3数字键或上下键选择，须在五秒内选定，否则系统将自动进入选择1。
启动Windows操作系统后将自动进入软件功能试验的主界面，利用轨迹球鼠标或外接鼠标的左键单击主界面上的各种功能试验模块图标，可进行各种试验工作。
关机步骤关机时请勿直接关闭面板电源开关，应先关闭计算机的Windows操作系统，等待屏幕上提示可以安全关机时，再关电源开关。
●使用轨迹球鼠标或外接鼠标移动主界面上的鼠标，或按装置面板上的 退出键来退出各个功能试验单元，回到主界面后，再按 退出键，屏幕上会弹出确认对话窗口，如下图：●需关机请选“确定”键，不关机请选“取消”键。
确认后，当屏幕出现“现在可以关闭电源了”的字样后，再关闭面板上电源开关，实现安全关机。
●也可直接利用操作系统的“开始”菜单关机。
第二部分继保软件操作说明第四章软件操作方法简介界面更加友好美观，软件功能更加完备强大，并且保留了其独有的界面简洁明晰、操作简便、易学易用的特点。
根据各测试模块功能的不同，把测试模块划分为五小组：通用测试、常规保护、线路保护、元件保护和综合功能。
各个组中包含若干子菜单。
例如，“通用测试”组中包含了“交流试验”、“直流试验”、“谐波叠加”、“状态系列I”以及“状态系列II”等五个测试模块，并且可以任意扩展。
菜单栏中常用的菜单项，在各个测试模块中其名称或符号相同，定义的意义和功能也基本相同。
这里以“交流试验”模块为例进行介绍，可以适用于后面介绍的各个功能模块。
界面如下图所示：打开参数：快捷键是Ctrl+O。
用于从指定文件夹中调出已保存的试验参数，将参数放到软件界面上。
点击该功能，指向当前模块的试验参数保存的默认路径：E:\继保\Para\当前模块名\。
●保存参数：快捷键是Ctrl+S，用于将软件界面上用户所设定的试验参数保存进某一文件中，以便将来可以用“打开参数”再次调出使用。
数据将保存在当前模块默然的文件夹下。
试验开始按钮（功能同上述）试验停止按钮（功能同上述）短路计算按钮（功能同上述）启动功率显示界面按钮在“交流试验”模块中，可在试验期间打开功率显示界面，对比测试仪实际输出的功率与现场表计测量的功率。
同步指示器在“同期试验”模块中，可在试验期间打开同步指示器直观地观察试验的进行。
变量步增按钮“手动”试验方式时，按此键手动增加变量的值一个步长量。
其功能与测试仪键盘上的“↑”按钮相同。
该按钮在自动试验时无效，会自动成灰色。
变量步减按钮“手动”试验方式时，按此键手动减小变量的值一个步长量。
其功能与测试仪键盘上的“↓”按钮相同。
该按钮在自动试验时无效，会自动成灰色。
矢量图有些测试模块因排版原因，放不下电压电流矢量图的显示，则可通过此按钮打开。
放大镜用于和缩小各模块界面上的电流电压矢量图。
帮助按钮用于查看当前测试模块的版本信息及其它。
对称输出按钮此按钮的作用是使电流电压量按对称输出，也就是说只需要改变任一相的值，其他的几相会自动的根据对称的3相交流量输出幅值和相位，如果一相选择可变的话，那么其他相也会相对应的为可变量。
