高切坡设计总说明
M1路道路工程的高边坡设计说明
设计说明1、工程概况受业主（）委托，我公司承担了蔡家组团M1路道路工程的高边坡设计，据道路设计方案，设计范围内边坡高度最高约36.13m，详细如下：（1）K0+420-K0+550右侧边坡，长130米，最高约17.72米，属顺向坡；（2）K0+750-K0+920右侧边坡，长170米，最高约10.88米，属顺向坡；（3）K1+100-K1+310右侧边坡，长210米，最高约36.13米，坡向与倾向夹角32°；（4）K1+310-K1+412.521右侧边坡，长102.52米，最高约24.71米，坡向与倾向夹角32°；以上桩号未包含的道路边坡，按道路专业图纸予以实施。
根据《建筑边坡工程技术规范》（GB50330-2013）表3.2.1规定，该边坡治理工程安全等级为一级，属永久边坡，工程合理使用年限为50年。
本次设计阶段为施工图设计。
2、设计依据2.1设计依据（1）业主与我公司签订的设计合同；（2）《重庆市北碚区蔡家组团M1路工程地质勘察报告》（K0+000～K1+096.2一阶段详细勘察）（重庆川东南地质工程勘察院，二○一一年六月）；（3）业主提供的总平面图。
2.2相关规范《建筑边坡工程技术规范》GB50330-2013；《混凝土结构设计规范》GB50010-2010(2015年版)；《建筑边坡工程施工质量验收规范》DBJ/T50-100-2010；《建筑边坡工程检测技术规范》DBJ50/T-137-2012；《钢筋焊接及验收规程》JGJ18-2012；《钢筋机械连接技术规程》JGJ107-2016；《建筑抗震设计规范》GB50011-2010(2016年版)。
3、高边坡方案设计论证专家意见及回复2021年4月21日，重庆市北碚区蔡家组团土地储备整治建设管理委员会组织专家召开了《蔡家组团M1路道路工程高边坡方案设计》安全专项论证会。
论证结论：设计采用的边坡治理方案“坡率法放坡（含分级放坡）+坡面防护、坡率法放坡（含分级放坡）+锚喷”，坡顶、坡脚均设截、排水沟，基本可行。

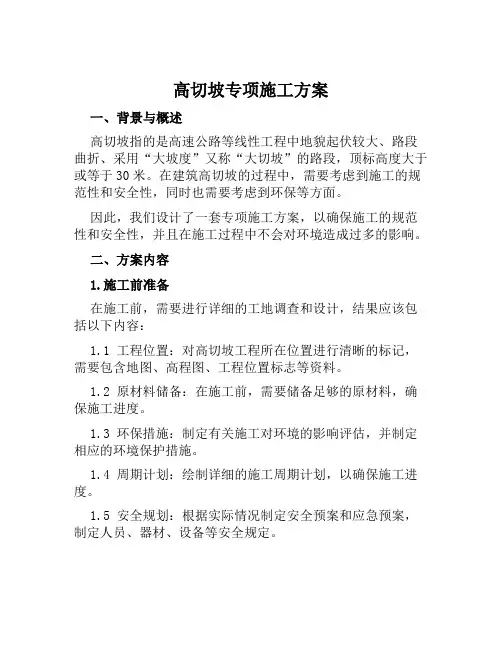

高切坡专项施工方案范文
高切坡专项施工方案一、背景与概述高切坡指的是高速公路等线性工程中地貌起伏较大、路段曲折、采用“大坡度”又称“大切坡”的路段，顶标高度大于或等于30米。
在建筑高切坡的过程中，需要考虑到施工的规范性和安全性，同时也需要考虑到环保等方面。
因此，我们设计了一套专项施工方案，以确保施工的规范性和安全性，并且在施工过程中不会对环境造成过多的影响。
二、方案内容1.施工前准备在施工前，需要进行详细的工地调查和设计，结果应该包括以下内容：1.1 工程位置：对高切坡工程所在位置进行清晰的标记，需要包含地图、高程图、工程位置标志等资料。
1.2 原材料储备：在施工前，需要储备足够的原材料，确保施工进度。
1.3 环保措施：制定有关施工对环境的影响评估，并制定相应的环境保护措施。
1.4 周期计划：绘制详细的施工周期计划，以确保施工进度。
1.5 安全规划：根据实际情况制定安全预案和应急预案，制定人员、器材、设备等安全规定。
2.施工过程在施工过程中，需要严格按照上述准备工作和计划执行，并且依据以下步骤进行：2.1 土方开挖：一般采用机械式挖掘，土方开挖需要按照施工图设计准确定位开挖，保障开挖出来的土方的稳固、无冻结点并堆填松软或夯实泥土。
2.2 预埋管线施工：对于需要预埋管线的地方，要在土方开挖前，先完成管线施工，确保施工进度。
2.3 超高高度处理：超高坡度需要采用“造台换肩”或“台缓换肩”等处理方式，并按照设计要求和相应规范进行处理。
2.4 其他附加工程：其他附加工程包括保护面砌筑、堆石、护墙等，需要根据实际情况，按严格施工标准执行。
3.施工后管理在施工后，需要对施工的根据情况进行管理，包括：3.1 工程质量检查：对完成的工程进行质量检查，是否符合相关的工程标准。
3.2 环境保护管理：根据施工过程中的环保措施，进行环境保护管理，并保障工程稳定和环保。
3.3 工程保养：对工程建成后，实施健全的保养制度，保证工程性能和稳定性。
三、施工效果本方案采用科学的技术路线和严格的管理制度，应能够实现以下施工效果：3.1 建成高规格的高速公路、铁路等路线工程。
某高切坡设计报告
某高切坡设计报告目录1概述............................................................................. １1.1前言.................................................................. １1.2设计依据.......................................................... ２1.3工程概况.......................................................... ２1.4主要工程量...................................................... ３1.5投资概算结果.................................................. ６2工程地质条件............................................................. ６2.1地质概况.......................................................... ６2.2地质特征及主要地质问题.......................... １１2.3岩土物理力学参数...................................... １２2.4 地质结论与建议......................................... １３3边坡稳定性分析与评价......................................... １５3.1高切坡等级和设计标准.............................. １５3.2边坡破坏模式分析...................................... １５3.3稳定计算...................................................... １６3.4边坡稳定性评价.......................................... ２０4治理工程设计......................................................... ２０4.1规程规范...................................................... ２０4.2治理方案...................................................... ２１4.4主要工程量.................................................. ２９5监测设计................................................................. ３２5.1监测任务和目的.......................................... ３２5.2监测设计...................................................... ３２5.3监测管理...................................................... ３３5.4监测工程量.................................................. ３４6施工组织设计......................................................... ３４6.1施工条件...................................................... ３４6.2施工程序...................................................... ３４6.3施工布置...................................................... ３４6.4施工方法及施工技术要求.......................... ３５6.5施工安全...................................................... ３５6.6施工进度...................................................... ３５7环境保护................................................................. ３５7.1环境影响分析.............................................. ３５7.2环境保护设计.............................................. ３５7.3绿化工程量.................................................. ３６8工程管理................................................................. ３６8.1管理机构...................................................... ３６8.2工程管理...................................................... ３６9 概算 ....................................................................... ３７10 问题与建议.......................................................... ４２11 报告附件附图...................................................... ４２1概述1.1前言重庆市三峡库区高切坡防护工程第九标段天城沙河中学运动场高切坡勘察设计工作，经国信招标有限公司确定为我公司中标的勘察设计项目。
高边坡治理设计总说明
东至至九江高速公路安徽段高边坡工点治理施工图设计说明一、工程概况东至至九江高速公路安徽段是安徽省“四纵八横”高速公路网规划中“横七”（南京-九江公路）的重要组成部分，是安徽省南沿江高速公路的最西段，列入了交通运输部《促进中部地区崛起公路水路交通发展规划纲要》，是皖江产业转移示范区的重要基础设施之一。
目前，南沿江高速公路马鞍山-芜湖-铜陵-池州-安庆（池州大渡口）-东至段已经建成通车；东至-望东长江公路大桥段（即望东长江公路大桥南岸接线）也即将开工建设，本项目的实施，是促进中部地区崛起、实施安徽省东向发展战略、促进区域经济一体化的重要举措，对构筑沿江城镇群，强化池州地区与马芜铜的紧密联系，加快香隅工业园区与周边城镇的整合，促进沿江区域化工业快速发展，加快皖江地区整体开发开放具有重要意义。
本项目全线均位于东至县境内，对地方投资环境的改善及经济的快速发展具有较大的推动作用。
根据本项目初步设计批复，全线采用高速公路标准建设，全封闭、全立交，设计速度100公里/小时，路基宽26米。
本项目总体走向为自东北往西南,起点接望(江)东(至)长江公路大桥南岸接线，设置香隅枢纽互通立交，终点接在建的江西省彭泽至湖口高速公路赣皖界至彭泽段，路线总里程10.802Km(K0+600～K11+402.188)。
主要控制点有起点互通位置、香隅镇规划、终点省界接点以及沿线水库、村庄等敏感点。
项目沿线地形总的趋势是南高北低，北部为丘陵平原区，香隅附近地势平坦，其标高10～40m左右，黄栗树至省界一带为岗地山坳和低山丘陵区，地势起伏较大，标高在40～300m之间。
地形地质条件较复杂，地层岩性主要为白云质灰岩、炭质硅质泥页岩、泥质粉砂岩夹薄层白云岩、泥岩等，属较软岩至坚硬岩类。
受沿江构造带影响，节理裂隙发育，岩层破碎。
项目区地层产状总体倾北西，倾角30°～60°，区域断层F31方向大体与路线方向一致，距离路线较近，路线左侧边坡基本为顺向坡，工程地质条件较差。
高边坡说明D标1
高边坡、陡边坡设计说明1、前言青海省省道S101线湟中至贵德段二级公路（K0+000~K95+071.212）全长95.071km,路段经过拉鸡山山岭重丘区及阿什贡一带平原微丘区，海拔在2100~3820m之间，地势起伏大，工程地质条件较复杂。
通过对全路段挖方边坡规模，岩土性质综合分析，确定对其中5处高边坡、陡边坡或地质条件不良边坡进行详细工程设计(见表1)。
重点是确定边坡形式（坡率），稳定性验算，防护加固工程，排水工程及景观美化设计。
表1：2、高边坡防护设计原则①路堑高边坡加固工程设计遵循“一次根治，不留后患”的原则，采用稳定为本，加固为主，排水、防护并重的综合处理措施，确保施工中的临时稳定和通车后的长期稳定。
②工程措施紧密结合边坡的工程地质条件，尤其是倾向临空面的不利结构面及地层构造、风化程度、水的作用等影响因素。
③采取综合整治措施，在地形条件许可的情况下，结合路基的取土，尽量刷方减重，减少支挡工程，加强地表、地下水的排泄措施，以提高岩土的抗剪强度，增加坡体的稳定性。
3、设计概况①路堑边坡坡率的确定主要依据工程地质、水文地质和边坡高度而定，一般土质、散体碎石土、全风化岩土地段，采用1：1~1：1.25，板岩、白云岩、泥岩、花岗岩、强风化路段采用1：0.75~1：1，弱风化路段1：0.5 ~1：0.75，对存在不良结构（层）面边坡，因地制宜采用削坡与加固方案，有条件路段，尽量放陡边坡，降低边坡高度，以减少支挡工程。
②根据边坡的工程地质条件等具体情况，边坡采用锚杆、浆砌片石护面墙、挡土墙等工程进行坡面防护，防止坡面风化、剥蚀。
③边坡开挖要求：边坡的开挖方式对开挖后边坡的稳定性有至关重要的影响，特别是岩土爆破方案，要求慎用爆破方式，严禁使用大爆破，可依地质条件，边坡形式选用预裂爆坡、光面爆坡等控制性爆破技术，特别是临近设计坡面5m范围岩层开挖，可采用小孔（Ф4mm，深1.5~2.0m）、小药量（1~2Kg）爆破，以保证边坡岩体的完整。
高切坡施工组织
高切坡防护工程施工方案1. 施工总体说明1.1 编制的目的本施工方案是我公司对XXXXXX段高切坡具体流程、工艺用以指导工程施工，确保优质高效地完成施工任务。
1.2 编制的依据⑴根据业主提供的设计施工图；⑵本段施工区域所处的施工环境条件；⑶我单位制定的有关施工质量管理及安全生产、文明施工的相关制度、程序；1.3 本施工方案遵循的主要规程规范：⑴《工程测量规范》（GB50026-93）⑵《建筑地基与基础工程施工质量验收规范》（GB50202-2002）⑶《混凝土结构工程施工质量验收规范》（GB50204-2002）⑷《锚杆喷射混凝土支护技术规范》（GB50086-2001）⑸《土层锚杆设计与施工规范》（CECS22:90）⑹《建筑工程施工质量验收统一标准》（GB50300-2001）⑺《施工现场临时用电安全技术规范》（GBJ232-82）1.4 施工方案编制原则⑴精心组织、精心施工。
确保在合同工期内保质保量完成全部施工任务。
⑵根据施工现场环境条件及设计要求，确定合适的施工方法，合理调配机械设备及人力、物力资源。
以截水沟、挖土石方刷坡、护面墙和锚喷施工、格构锚杆工程工序线路为关键工序线路，将其作为整个工程施工质量与工期控制的重点。
合理安排施工顺序，作好工序衔接，减少因工序衔接不良而产生的时间间歇与窝工。
1.5 施工布置⑴临时设施：由于施工区较分散，为便于施工管理，项目部现场办公和施工人员住房均在施工场区用边租用，尽量减少施工现场临建设施规模。
⑵材料供应：本工程施工所需钢筋、水泥可就近购买，块石、碎石与粗细骨料可在附近采石厂购买。
⑶水、电供应：工作区内电力使用地方电，若不能满足所需用电，将配备安装二台柴油发电机组，以保障施工用电。
施工用水利用当地居民生活用水，并准备一台水泵就近在朱衣河抽水。
⑷通讯联络：各管理人员均配置移动电话。
2．主要项目施工方法2.1 工程概况2.1.1施工场现状本工程设计最高位子采用四级放坡，下面两级放坡为1: 0.75，上面两级坡度为1：1。
高切坡施工方案
高切坡施工方案引言：随着城市建设和交通网络的不断完善，高切坡的施工成为了一个重要的工程问题。
高切坡施工方案的设计与实施对于确保工程的安全和质量至关重要。
本文将探讨高切坡施工方案的要点和技术，以及该方案对土地开发和环境保护的影响。
一、地质勘探和土体力学分析在进行高切坡施工前，地质勘探和土体力学分析是必不可少的。
通过对工程地质和土体性质进行详细的调查和测试，可以确定高切坡的适宜坡度和稳定性要求。
根据地质和土体力学分析的结果，设计师和工程师能够制定出合理的施工方案以确保工程的稳定和安全。
二、高切坡的设计和施工方法1. 地质工程技术高切坡施工中，地质工程技术是至关重要的。
采用土石方开挖、边坡加固、材料填充等技术手段，可以有效地控制土体的侵蚀和滑坡的发生。
这些技术的应用和操作必须严格按照相关规范和标准进行，以确保工程的顺利进行。
2. 高科技设备的应用现代施工中，高科技设备的应用为高切坡施工带来了革命性的变化。
例如，采用激光测量技术能够实现精准的坡度和坡高控制，从而大大提高了工程的准确性和效率。
此外，无人机的应用和遥感技术的运用也为高切坡施工带来了更广阔的视野和更全面的数据采集。
三、高切坡施工方案对土地开发的影响1. 资源利用和土地利用高切坡施工方案的设计和实施对土地资源的有效利用至关重要。
通过合理布局和灵活设计，可以最大限度地减少土地利用，并提供更多的绿地和公共空间。
此外，高切坡的施工还可以促进土地的开发和价值的提升，进一步推动城市的发展和建设。
2. 环境保护和生态平衡高切坡施工方案的实施对于环境保护和生态平衡具有重要的意义。
通过进行土壤保持和水土保持工程，可以减少土地侵蚀和水源污染，维护生态环境的稳定和可持续发展。
此外，高切坡的施工还可以为生态修复和自然保护提供机会，并提高城市的环境品质和居住舒适度。
结论：高切坡施工方案的设计和实施是一项复杂且关键的工程问题。
通过地质勘探和土体力学分析，设计师和工程师能够制定出合理的施工方案以确保工程的稳定和安全。
高边坡设计说明设计说明
K3+095～K3+185右侧高边坡防护加固工程设计说明1 工程地质条件1.1气象水文***处于温、热带的过度带，是典型的亚热带季风气候区，气候温和，雨量充沛，四季分明，立体气候显著。
年平均气温在14.6℃～20.1℃，年平均降水量在1400～2000毫米之间，无霜期为296天，年均日照时数1755.3小时，极端气温为40.9℃和－5.4℃。
沿线水系属闽江流域，绝大部分地区为大樟溪支流，水系多呈树枝状，汇水面积大，水量丰富，蕴藏有丰富的水力资源。
规模较大的河流主要为：大樟溪、倒流溪、长庆溪等。
沿线次级溪沟也较发育，但多短小急促。
主要为雨源型山溪性河流，河谷深切，谷坡较陡，地形多呈“U”字型，上游局部河谷为“V”字型。
河床狭窄，纵坡降大，水流湍急，水能资源丰富。
水量受季节影响大，水位变幅较大，在干旱季节，河流水位很低，但雨季水位暴涨。
1.2地形地貌拟建道路位于***城区三环路，地貌类型主要为剥蚀丘陵地区与丘间洼地，地形起伏较大。
植被较发育，地形坡度多为30以上°。
现有地面标高20.912~61.637m。
1.3地层构造和地震根据《建筑抗震设计规范》（GB50011-2010）附录A判定：抗震设防烈度为6度，设计基本地震加速度值为0.05g，场地设计地震分组为第三组。
该段挖方边坡工程安全等级为一级。
1.4地层岩性根据沿线工程地质调查及钻孔揭示，线路段内出露的地层主要有人工填土层（Q me）、上更新统冲洪积层（Q3al-pl）、残坡积层（Ｑdl-el）、上侏罗统南园组凝灰熔岩（J3n）。
其岩性特征分述如下：坡积粉质黏土④2：灰褐色、褐黄色，稍湿，可塑、硬塑。
以粘粉粒为主，干强度中等，切面粗糙，韧性高，局部含有少量碎石、砾石等，表层多被利用为耕土。
全风化英安质凝灰熔岩⑨1a：灰黄、褐黄色，风化裂隙极发育，岩体极破碎，岩体基本质量等级为Ⅴ级，呈散体状结构，岩芯呈土状，手捏易散，泡水易软化、崩解，降低强度，该层标贯击数为30～50击。
高切坡处治工程施工图设计说明
XXX高边坡处治工程施工图设计说明1 项目背景及区位本项目位于XX区盘溪水产综合市场，石门大桥与高家花园大桥之间。
2009年，观音桥农贸市场为做大做强水产品交易市场，盘溪水产综合批发市场建设工程协议书正式签署。
协议约定现农贸、重庆市上水水产品有限公司、重庆市万源水产品销售有限公司三方将共同投资1.2亿元筹建盘溪水产综合批发市场。
盘溪水产品市场建址于石马河街道原金笔厂地块，盘溪水产品市场将引入淡水产品、海产品、水发货客户。
届时，整个市场将成为集水产品饲养、收购、批发、加工及水产冻制品、干货、水发货等经营项目为一体的大型水产品综合批发市场。
为保证红线范围内建筑用地面积，在项目北侧将形成高切坡，根据业主要求，在新建盘溪水产市场北侧修建锚杆式挡墙支护边坡。
场平高程为185.00，锚杆挡墙最高为18.57m。
区位关系图2 设计依据2.1相关规范、标准2.1.1《建筑边坡工程技术规范》（GB 50330-2002）2.1.2《建筑地基处理技术规范》（JGJ 79-2002）2.1.3《建筑地基基础设计规范》（GB 50007-2002）2.1.4《钢筋混凝土用钢第1部分：热轧光圆钢筋》（GB 1499.1-2008）2.1.5《钢筋混凝土用钢第2部分热轧带肋钢筋》（GB 1499.2-2007/XG1-2009）2.1.6《建筑抗震设计规范》（GB 50011-2010）2.1.7《岩土锚杆(索)技术规程》（CECS 22-2005）2.1.7《锚杆喷射混凝土支护技术规范》（GB 50086-2001）2.2设计基础资料、工程资料2.3.1 与甲方签订的合同2.3.6 甲方提供的其他相关资料3. 场地环境地质条件3.1 气象水文拟建场地位于重庆市江北区石马河街道原金笔厂地块。
属亚热带湿润气候，降水量多，多年平均降水1135mm，多年平均陆面蒸发量600-700mm，多年平均水面蒸发量1200mm，年最大24小时暴雨均值90-100mm，降雨时空分布不均，多发生在5—10月，一日最大降雨达363.8mm。
高切坡施工方案
高切坡施工方案引言高切坡是指在工程中需要切割土体形成陡坡的一种特殊工程形式。
在土木工程、交通运输工程等领域广泛应用。
高切坡施工方案是指在进行高切坡工程时所采取的技术措施和工艺流程。
本文将介绍高切坡施工方案的相关内容，包括工程准备、方案设计、施工步骤等。
工程准备在进行高切坡施工之前，需要进行一系列的准备工作，以确保施工的安全性和顺利性。
勘测与设计首先，需要对高切坡工程的地形地貌进行详细勘测。
通过勘测可以获取地质地貌、土质情况、坡度等关键信息。
然后，根据勘测结果，进行方案设计。
方案设计需要充分考虑土体的稳定性、坡度陡度、植被保护等因素，制定出合理的工程方案。
施工准备接下来是施工准备工作。
包括材料准备、设备准备等。
根据工程设计方案，准备所需的土石方材料，并确保材料的质量符合要求。
同时，准备施工所需的机械设备，如挖掘机、推土机、铲车等。
对于一些大型工程，还需要准备起重机械等特殊设备。
方案设计在进行高切坡施工方案设计时，需要考虑以下几个方面的因素。
土体稳定性土体的稳定性是进行高切坡工程的重要考虑因素。
要进行土体稳定性分析，包括确定土质的强度、倾角等参数，并进行土体工程力学计算。
通过计算，确定出能够承受土体自重以及外力影响的坡度和高度。
坡度陡度高切坡的坡度和陡度对工程的稳定性和安全性有重要影响。
在方案设计中，需要根据勘测结果和土体稳定性分析，合理确定高切坡的坡度和陡度。
通常情况下，高切坡的坡度小于45°，陡度小于1:1。
植被保护为了降低高切坡对环境的破坏，方案设计中需要考虑植被保护。
可以通过在高切坡上种植适宜的植物，增加坡面的抗侵蚀能力和稳定性。
同时，植物的根系可以与土体结合，增加土体的抗滑性。
施工步骤高切坡施工一般包括以下几个步骤。
土体开挖首先是土体开挖。
根据高切坡设计方案，使用挖掘机等设备进行土体的开挖。
要确保开挖的土体能够满足设计要求，并对开挖过程中的安全性进行监控。
土体处理开挖之后，需要对土体进行处理。
高切坡施工组织设计
劳动力计划表
工种 钻工
按工程施工阶段投入劳动力情况
准备阶 开工阶 正常施 高峰期 扫 尾 阶 竣工验 段（人） 段（人） 工（人） （人） 段（人） 收（人）
1
3
9
12
0
0
焊工
1
2
2
2
1
0
钢筋工
1
2
4
6
0
0
模扳工
1
1
3
5
1
0
砌工
1
3
6
9
2
1
砼工
1
2
6
8
2
0
电工
1
1
2
2
1
1
发电工
1
1
1
1
1
0
普工
3
6
高级 工程师
工程师
高级 工程师
主持全盘工作,为此项目的工程质量、安 全生产第一责任人
协助项目经理抓好工程质量、安全生产工 作，为项目工程安全的主要责任人
主抓项目施工技术与质量管理,为项目工 程质量的主要责任人
质检员 大专 工程师 协助技术负责人抓好施工技术质量管理
《高切坡施工组织设计》-106页精选文档
第一章前言第二章编制说明第一节编制范围第二节编制依据第三节编制原则第三章工程概况第一节工程概况第二节边坡稳定性分析一、AB段边坡二、BC段边坡第四章施工条件、环境第一节地形地貌第二节气象水文第三节地质构造第四节地层岩性第五节水文地质条件第六节不良地质作用第五章施工主要材料要求第一节材料准备第二节混凝土第三节钢筋钢材第六章主要施工机械设备配备第七章劳动力安排计划第八章工程主要施工方案第一节边坡土石方一、施工准备二、高边坡土方开挖方案三、高边坡开挖方法第二节锚杆框架梁一、施工准备二、锚杆框架梁施工第三节锚杆挡墙一、施工准备二、锚杆挡墙施工第四节截水沟一、施工方法二、施工程序三、施工工艺第九章工程质量的技术保证措施第一节质量目标第二节质量保证体系第三节质量保证及控制措施第四节模板工程的质量控制第五节测量质量预控措施第十章安全生产的技术保证措施第一节安全目标第二节安全生产管理体系第三节安全生产保证措施第十一章环境保护的技术保证措施第一节环境保护目标和指标第二节主要环境污染及其特征第三节环保工作内容第十二章文明施工的技术保证措施第一节文明施工管理第二节减少施工扰民的保证措施第十三章雨季、冬季施工保证措施第一节雨季施工一般措施第二节雨季施工措施第三节冬期施工安排第四节冬期施工措施第十四章其他施工措施第一节工程成品保护措施第二节计量管理措施第 3 页第十五章附件第一节附图第二节附表第一章前言我总公司经过认真的阅读本工程设计施工图纸、招标文件、答疑会议纪要和实际踏勘现场，经过项目经理部的研究分析，对整个工程的施工进行了策划部署，在综合考虑了各方面因素的基础上，选择优化施工方案，编制了本工程的施工组织设计，以使本工程的施工组织设计具有科学的针对性、实施的指导性和可操作性，以保证按期、优质、高效、安全地完成本工程的建设任务。
第二章编制说明第一节编制范围本施工组织设计编制范围为：*************工程设计内容。
高切坡施工组织设计
1.编制说明我公司认真研究施工图纸后，编写了这份长江重庆铜元局段防洪护岸综合整治锚喷+植被护坡工程施工组织设计。
本施工组织设计是陈述我公司在该工程施工全过程各项活动的一个技术、组织、质量、安全、进度等方面的综合性文件。
1.1编制依据1.1.1业主提供的由重庆市设计院设计的《长江铜元局段防洪护岸综合整治工程施工设计图—锚喷+植被护坡工程》（设计工号：市02-38）。
1.1.2由设计、业主、监理、施工方共同参加的设计交底及读图纪要（2005年3日30日）。
1.1.3本公司承担类似工程的建设经验。
1.1.4我司现可投入工程的施工技术力量及资源配备。
1.1.5国家现行的技术规范、规程及标准。
1.2编制原则1.2.1根据工程特点和业主对合同工期的要求，在工期安排上尽可能提前完成。
1.2.2 坚持在实事求是的基础上，力求技术先进，科学合理、经济适用的原则。
在确保工程质量标准的前提下，积极采用新技术、新工艺、新机具、新材料。
1.2.3 合理安排施工的程序和顺序，尽力做到布局合理，突出重点，全面展开，流水作业；正确选用施工方法，科学组织，均衡生产。
各工序、各项目紧密衔接，避免不必要的重复工作，以保证施工连续均衡有序进行。
1.2.4 施工进度安排注意各工序、各工程项目间的协调和配合，并充分考虑施工现场的交通现状、现场条件及气候条件等对施工的影响。
1.2.5 结合现场条件和实际情况，尽量利用新建的临时设施和就近已有的设施，以减少各种临时工程。
1.2.6 坚持自始至终对施工现场全过程严密监控，以科学的方法实行动态管理，并按动静结合的原则，精心进行施工场地规划布置，节约施工临时占地。
严格组织、精心管理、文明施工、创标准化施工现场。
1.2.7 坚决贯彻“百年大计、质量第一”的质量方针，建立健全质量保证体系，确保“工程一次验收合格率达到100%，工程优良率达到92%以上，混凝土结构达到内实外美”的质量目标。
1.2.8建立健全安全保证体系，制定安全保证措施和防护措施，坚持标准化作业，实现“消灭重伤以上人身伤亡事故，消灭一切机械设备重大损失事故和交通运输重大事故，消灭等级火灾事故，创安全生产文明施工的标准化工地，确保地上、地下及相邻建筑（构筑物）的安全”的安全目标。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
边坡支护工程设计总说明一、设计依据1、与业主签定的《设计合同》和委托书；2、《建筑边坡工程技术规范》GB50330-2002；3、《建筑地基基础设计规范》GB50007-2002；4、《岩土工程勘察规范》GB50021-2001；5、《混凝土结构设计规范》GB50010-2002；6、《建筑抗震设计规范》GB50011-2010；7、《地质灾害防治工程设计规范》DB50/5029-2004；8、业主提供的地勘报告。
二、边坡工程概况xx边坡工程位于xx，场地原为斜坡地带，局部为陡坎。
在修建公路以及为方便居民出行而修建xx桥时，对坡脚进行了开挖，开挖形成的边坡长约x米，坡高约xm，岩体存在风化剥落.崩塌掉块现象，未见变形迹象。
边坡的安全直接影响坡脚行人的人身安全，故必须进行治理。
该切坡安全等级为二级,合理使用年限为50年。
三、工程地质概况1.抗震设防烈度为6°，设计地震分组为第一组。
2、该边坡为Ⅲ类岩质边坡。
3、该切坡破坏模式:岩体风化剥落.崩塌掉块。
理论破裂角取58°4、经工程地质调查和钻探揭露，调查范围内未发现滑坡、泥石流、采空区及活动断裂等不良地质现象及地质灾害。
5、边坡设计参数：表1 地基土承载力建议值表2 边坡参数建议值表3 结构面抗剪强度建议值四、设计要点本设计采用：肋板式锚杆支护，锚喷支护，仰斜式挡墙，坡顶，坡脚截排水沟系统。
1坡面面层设计(1) 锚杆设计设计锚杆长度为至下而上逐级加长，锚杆水平与垂直间距为2.0×2.0m。
本段锚筋采用φ22、φ25的Ⅱ级螺纹钢筋。
锚杆结构为全粘结砂浆锚杆，向下俯角20°。
锚筋采用砂浆强度为M30。
锚喷支护外锚头处设井字型φ14钢筋网片。
锚筋伸出坡面外100（肋板锚杆为250mm）并弯成直弯钩，井字型钢筋网片和强钢筋焊接在锚筋弯钩内侧。
(2) 喷射混凝土面板设计喷射混凝土设计厚度150mm（肋板锚杆为200mm），混凝土强度C25，采用喷浆机喷射而成，钢筋网选用φ8@200，在喷射砼之前应进行坡面清方。
坡面应设置纵向伸缩缝，伸缩缝宽30mm。
2 压顶梁、面板基础肋板锚杆段在坡顶设计一条压顶梁，按规范进行设计和构造配筋，规格为C20砼300㎜×400㎜，主筋为6Ф14㎜，箍筋φ8@200。
3肋柱设计肋柱间隔两米，规格为300㎜×400㎜，主筋为4Ф16㎜，箍筋φ8@200。
肋柱为C25砼，施工方法为喷射混凝土。
4重力式挡墙设计(1).挡土墙埋入基岩深度不小于500mm，埋入硬土层深度不小于1000mm.(2).挡土墙基底力求粗糙,逆坡应符合设计要求.(3).墙身设置变形缝,缝宽30mm, 缝中以沁透沥青的木板或沥青麻筋填实,填实深度200mm;石质填料,可设空缝. (4).墙后填料为C20片石混凝土,墙后隔水层和滤水层做法详挡土墙断面图.(5).墙顶地面应结合使用要求作封闭处理,以防地表水下渗.墙后有山坡时,应在坡下设不渗水的截水沟.（6）、挡墙基底纵坡大于5%时,挡墙基底应放阶,每阶宽度不小于1.0M，高宽比<1:2。
（7）、挡墙材料采用C20片石混凝土。
（8）、墙背填料需待墙身强度达70%后方可进行。
回填时应呈水平状，不得向墙身挤压。
外露挡墙表面应光滑，美观，符合感官质量要求。
5截排水沟设计(1) 排水沟设计在防治工程的坡脚脚墙位均设计一条过水断面为400mm×400mm的坡底排水沟，将坡体及场地地表水引至汤溪河。
同时在切坡边设置一条断面为400mm×400mm的排水沟，将坡顶截水沟中的水引入坡脚排水沟。
(2) 截水沟设计在边坡顶部设置一条截水沟，拦截坡顶水流，将水排入坡地排水沟。
6泄水孔设计在混凝土坡面及挡土墙的墙面上，设置泄水孔。
在高出地面0.3m处设置第一排泄水孔，泄水孔采用UPVC管D50泄水孔；砼坡面泄水孔孔深0.7m，采用直径50mm的UPVC管，孔间距2m×2m，行列式排布。
泄水孔向坡外倾斜5％坡度，泄水管入水口处设置反滤层和双层纱网。
五、一般规定1、施工前，应认真检查原材料的品种、型号、规格,并应有原材料主要技术性能的检验报告。
2、锚杆注浆材料要求水泥:宜使用普通硅酸盐水泥,不得使用高铝水泥,其强度不应低于32.5MPa. 砂：应采用细砂,其含泥量按重量计,不得大于3%,且砂中所含云母、有机质、硫化物及硫酸盐等有害物质的含量,按重量计,不得大于1%水：锚杆施工用水,不应含有影响水泥正常凝结硬化的有害物质,不得使用污水,且不得使用PH值小于4.0的酸性水和硫酸盐含量按SO4-2计算超过水重1%的水。
3、材料强度(1)、混凝土强度等级:图中未注明外均为C25。
(2)、锚杆灌注水泥砂浆强度为M30,水泥采用普通硅酸盐水泥,砂采用细砂。
(3)、"ф"-HPB235级钢筋,fy=210MPa," ф"-HRB335级钢筋,fy=300MPa。
4、钢筋保护层厚度除临空面为25mm外;其余均不小于40mm。
5、钢筋锚固长度除锚杆钢筋的锚固长度为40d外;其余均为35d。
六、锚杆施工技术措施1、面板上予埋 50（内径）泄水PVC管，向墙外倾斜5%，上下左右间距2M,并应交错设置。
在泄水孔进口处设置反滤层，并应优先设置于裂隙发育，地表水丰富的地方。
2、锚杆钻孔(1)、锚杆钻孔定位尺寸偏差不应大于20mm,锚孔的偏斜度不应大于锚杆长度的5%。
钻孔深度超过设计长度不小于500mm (2)、锚杆钻孔完后灌浆前应清孔,排放孔内积水。
3、锚杆组装与安放(1)、锚杆连接时,大于φ22的采用机械连接，其余采用对焊或搭接焊，搭接焊时采用E50 焊条。
(2)、插入锚杆前必须每隔2m焊好锚杆支架，插入锚杆时应将灌浆管与锚杆钢筋，同时放至钻孔底部;注浆管端部距孔底宜为100mm .锚杆钢筋放置于钻孔中心,以保正锚杆钢筋周围砂浆厚度均匀。
(3)、插入钻孔的锚杆要求顺直，并应除锈。
5、注浆(1)、锚杆注浆浆液应搅拌均匀,随搅随用,浆液应在初凝前用完,并严防石块、杂物混入浆液。
(2)、注浆作业开始和中途停止较长时间,再作业时宜用水或稀水泥浆润滑注浆泵及注浆管路。
(3)、孔口溢出浆液或排气管停止排气时,可停止注浆。
(4)、浆体硬化后不能充满锚固体时,应进行补浆。
(5)、注浆压力不小于0.4MPa。
6、锚杆试验(1)、锚杆轴向拉力设计值:锚杆为1ф22的为74.5kN ，2ф25的为203kN。
(2)、锚杆试验,应在锚固体砂浆强度≥27.0MPa后进行。
(3)、钢筋检验所得的强度实测值应符合下列要求:(a)、钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25;(b)、钢筋的屈服强度实测值与与钢筋的强度标准值的比值不应大于1.3。
7、锚杆施工不应对坡顶建筑物基础产生不利影响,在边坡转角处应避免锚杆交叉。
七、截（排）水沟1、截（排）水沟采用矩形断面，其尺寸0.4x0.4m。
截（排）水沟的底板和侧墙皆用浆砌块石铺砌加固，厚0.2m。
块石材料应为较坚硬的灰岩或砂岩，所用水泥砂浆标号M7.5。
砌石的基底应敷设粘土垫层并夯实。
砌石的纵横缝应互相错开，每层横缝厚度保持均匀。
为使降雨渗入地下的水流能泄入截水沟，来水方向一侧必须留有泄水孔，孔径为φ75mm，间距2m，位置距沟底0.6m，单排布置，排水孔周边设20cm厚，0.5m×0.5m的反滤层。
截水沟的底板和侧墙应该有好的隔水性能。
2、抹面为保证截水沟具有足够的抗冲刷强度，浆砌石面采用砂浆抹面处理，即在砂浆初凝后，用M10砂浆将浆砌石面抹平,砂浆厚度2cm，水泥标号为425#。
3、沟道分缝为防止温差效应，渠道基底不均匀沉降和陡缓坡连接处不均匀变形等因素，造成截水沟断裂，所有铺砌结构均要进行分缝。
分缝间距10～40m不等，在坡降增大时减小，坡降减小时增大。
分缝形式采用搭接式对接缝，在分缝底部的上游一侧做成齿礅，插入地基土内，深度为0.4m，以增加铺砌结构的稳定性。
分缝的缝宽10～20mm。
八、监测设计要求该边坡工程在施工中和竣工后二年应进行变形和位移监测,监测应由业主委托有资质的监测单位编制监测方案,经业主、监理、设计等单位共同认可后方可实施。
具体监测工程有：1.施工安全监测：施工期间，为保证施工期间的施工安全，施工单位应对施工区域进行位移观测及地质巡查，尤其是坡体变形，并且在出现降雨及降雨后2天内不得进行抗滑桩竖井开挖作业，必须待降雨结束并连晴2天以后方可继续进行竖井开挖。
2. 工程治理后效果监测：本监测工作内容是以治理方案为依据，针对其支护结构特点，做到既合理又经济。
因此本项目的监测内容主要为锚杆支护坡顶、喷锚支护坡顶变形监测。
(1)、锚杆支护坡顶位移动态监测在锚杆支护坡顶设置位移监测点3个，用于监测顶部的位移。
(2)、喷锚支护坡顶位移的动态监测为了监测喷锚支护坡顶的位移，在顶部设置位移监测点3个。
3. 监测方法（1）水平位移采用光电极坐标法或测线支距法。
（2）日常宏观巡查。
4. 监测年限监测时间为从施工开始到竣工后二年内。
5.监测周期雨季（5～9月）期间每15天观测一次，旱季（10月～次年4月）期间每30天观测一次，包括位移观测，若发现变形趋势明显增大或暴雨期，应根据实际情况缩短观测周期，加密观测。
6.监测的等级按《规程》变形测量等级划分的三级精度执行，即沉降观测时观测点测站高差中误差≤1.5mm，平面位移观测时观测点坐标中误差≤10mm。
用于监测变形观测点所需的基准点按二级精度执行，即沉降观测时观测点测站高差中误差≤0.5mm，平面位移观测时观测点坐标中误差≤3mm。
九、其它要求1、本护坡挡墙采用动态设计方法,在施工过程中,对边坡岩土的性状、支护结构的变位和周围环境条件的变化,应进行各种观测,并将观测结果及时反馈,以指导设计与施工。
.2、该边坡工程监测应由业主委托有资质的监测单位编制监测方案,经业主、监理、设计等单位共同认可后方可实施。
3、边坡在施工中和竣工后二年应进行变形和位移监测,项目除挡墙本身外,尚应包括坡顶建筑。
4、在边坡顶部如可能有人为活动应设置高度不小于1200mm的防护栏，边坡顶部地面应在一定范围设硬化层封闭。
5、今后坡顶.坡脚的建设应不对该切坡产生影响。
6、除上述说明外,尚应遵照有关施工验收规范和规程以及各图中说明。
