配电箱系统图说明
各种配电箱接线系统图

(图四)
N淡蓝色BV—1X2
N
HDBV-3x2HD/100HD/100 HD/100 HD/100HK2
L1.L2.L3
NPZ15LE--同1同1同1PZ15LE-
-40/390240/290
30mA30mA
0.1S0.1S
L2. L3标明设备
名称及编号同左同左同左
L2. (
1、
L3) N
N
N-端子排
N------端子排PE-端子排
PE-端子排
进线端子引出线
端子同左同左同左同左
PEPEPEPEPE.N
12345
二级分配电塔吊专用箱(图)
N—BV—1X2
N
HDBV-3X2HD
10020HK2
FQ-200PZ15பைடு நூலகம்E
30MA40/290
N0.1S30mA
0.1S
N-端子排
PE—端子排
LLL3N
重复接地
接地极L50X5
PE (接地极L50X5热镀锌
角钢=不少于3处)
DK
接地极L50X5
RCD
接地极L50X5
L3 N PE
接地极L50X5
PEPE.N
进线端子出线端子
N
PE
开关箱接线系统图
(图七)
PZ15LE-
PZ-40/3902
HD-2030mA(振动器
)15mA)
0.1S
PE—端子排
进线端子
出线端子
箱内用保持器固定进出入线PE
PE
三相四线供电时局部TN-S接零保护系统零线N、PE引出示意图
(引出线形成三相五线制TN—S接零保护系统)(图八)
配电系统图解析

按以下顺序读图:
1、AL01---照明配电箱代号/编号
2、该配电箱主要参数:安装容量Pe=15.6KW,需用系数Kx=0.8,计算负荷Pj=12.5A,功率因数cosΦ=0.9,计算电流Ij=21.1A
3、ZRYJV-5*10------电源进线,交联聚乙烯绝缘聚氯乙烯护套阻燃(铜芯)电缆,5芯,每芯截面10平方毫米(本条未注明进线敷设方式)
4、C65-40A/3P------进线总开关,施耐德小型断路器C65系列,40A,3极
5、L1、L2、L3------出线回路所接相序
6、C65-16A/1P------出线断路器,单极16A
7、C65-20A/1P+Vigi30mA------出线漏电断路器,动作电流30mA(未显示电子式或电磁式)
8、WL01------照明出线回路,编号01
ZRBV-3*2.5-SC20 FC------聚氯乙烯绝缘阻燃(铜芯硬)导线,3根,规格2.5平方,SC20穿直径20mm的厚壁金属管(钢管),FC敷设于地面下
9、WP01------配电出线回路,编号01
(导线、敷设方式类推)
10、照明、插座------明确用电设备、用电器,或用途
1.0KW等------用电器(或该回路所有负荷)安装容量
【注】
本系统图具有以下用途:
1、结合平面图标示的AL01位置,可以确定安装场所、安装方式(通常在设计说明中统一说明安装方式),根据平面图标示的进出线回路敷设线路
2、可以为上级配电设备提供用电参数
3、可以根据本图订做配电箱(应明确明装/暗装)
4、可以调试线路、检查验收。
配电箱系统图

BV(5 6)SC20-WC
Wh
WL112-BLV(3 WL111-BLV(3 ×4)SC15-WC4)SC15-WC BV(5×6)SC20-WC 2户
回路编号 塑料铝芯导线 3根4m㎡ 穿15的焊接钢管 墙内暗设 WL113-BLV(3 4)SC15-WC 塑料铜芯导线 5根6 m㎡ 穿管径20 的焊接钢管 墙内暗设 3 根导线为: U 、 N 、 PE Wh 5根导线为:U、V、W、N、PE 3户
W
零线汇流排
AL-1-1 进线 PE U V W N
WL112-BLV(3 4)SC15-WC 2户 WL113-BLV(3 4)SC15-WC 3户 WL114-BLV(2 2.5)SC15-WC 走廊灯
U
Wh Wh Wh Wh
3 C65N-C25/1P WL111-BLV(3 4)SC15-WC 1户
BV(5 6)SC20-WC
V W U
C65N-C10/1P
L N 电能表的接线示意图 PE N
wL111
wL114
C65N-C10/1P WL114-BLV(2 2.5)SC15-WC 走廊灯 Wh 电源进线 U C65N-C10/1P
WL114-BLV(2×2.5)SC15-WC 型号 脱扣器额定电流 单极 10A 回路编号 塑料铝芯导线 2根 2.5m㎡ 穿15的焊接钢管 墙内暗设 保护线汇流排 2根导线为:U、N
配电箱系统图的识读
读图示例:单元用户配电箱系统图
AL-1-1
AL-1-1
C65N-C25/1P 型号 脱扣器额定电流 单极 25A
C65N-C32/3P
照明配电箱 1层 1号箱 C65N-C32/3P
电能表 U相相线 3 三极 C65N-C25/1P 型号 脱扣器额定电流 32A Wh

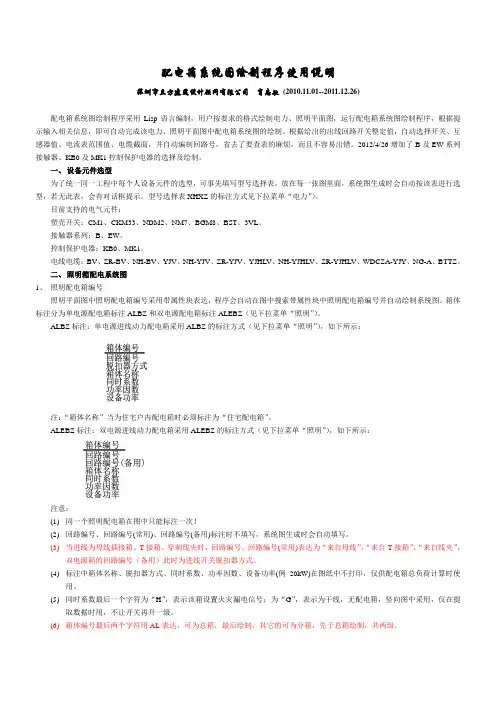

使用说明(配电箱系统图绘制程序)

配电箱系统图绘制程序使用说明深圳市立方建筑设计顾问有限公司肖志敏(2010.11.01--2011.12.26)配电箱系统图绘制程序采用Lisp语言编制,用户按要求的格式绘制电力、照明平面图,运行配电箱系统图绘制程序,根据提示输入相关信息,即可自动完成该电力、照明平面图中配电箱系统图的绘制。
根据给出的出线回路开关整定值,自动选择开关、互感器值、电流表范围值、电缆截面,并自动编制回路号,省去了要查表的麻烦,而且不容易出错。
2012/4/26增加了B及EW系列接触器、KB0及MK1控制保护电器的选择及绘制。
一、设备元件选型为了统一同一工程中每个人设备元件的选型,可事先填写型号选择表,放在每一张图里面,系统图生成时会自动按该表进行选型,若无此表,会有对话框提示。
型号选择表XHXZ的标注方式见下拉菜单“电力”)。
目前支持的电气元件:塑壳开关:CM1、CKM33、NDM2、NM7、BGM8、BST、3VL。
接触器系列:B、EW。
控制保护电器:KB0、MK1。
电线电缆:BV、ZR-BV、NH-BV、YJV、NH-YJV、ZR-YJV、YJHLV、NH-YJHLV、ZR-YJHLV、WDCZA-YJY、NG-A、BTTZ。
二、照明箱配电系统图1、照明配电箱编号照明平面图中照明配电箱编号采用带属性块表达,程序会自动在图中搜索带属性块中照明配电箱编号并自动绘制系统图。
箱体标注分为单电源配电箱标注ALBZ和双电源配电箱标注ALEBZ(见下拉菜单“照明”)。
ALBZ标注:单电源进线动力配电箱采用ALBZ的标注方式(见下拉菜单“照明”),如下所示:注:“箱体名称”当为住宅户内配电箱时必须标注为“住宅配电箱”。
ALEBZ标注:双电源进线动力配电箱采用ALEBZ的标注方式(见下拉菜单“照明”),如下所示:注意:(1)同一个照明配电箱在图中只能标注一次!(2)回路编号、回路编号(常用)、回路编号(备用)标注时不填写,系统图生成时会自动填写。

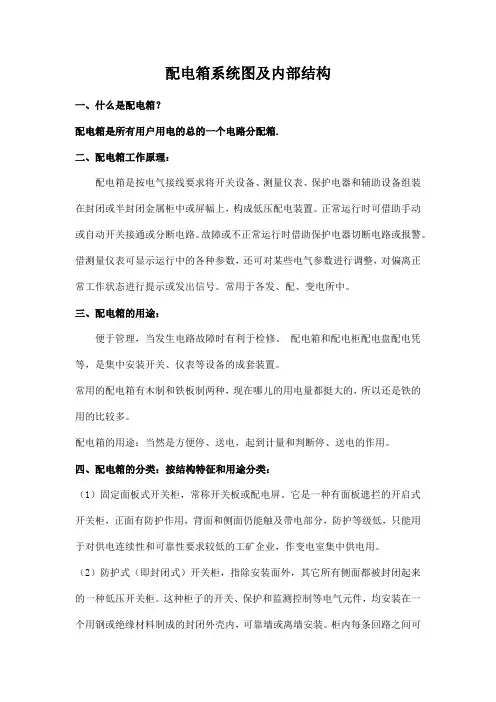

配电箱系统图及内部结构

配电箱系统图及内部结构一、什么是配电箱?配电箱是所有用户用电的总的一个电路分配箱.二、配电箱工作原理:配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上,构成低压配电装置。
正常运行时可借助手动或自动开关接通或分断电路。
故障或不正常运行时借助保护电器切断电路或报警。
借测量仪表可显示运行中的各种参数,还可对某些电气参数进行调整,对偏离正常工作状态进行提示或发出信号。
常用于各发、配、变电所中。
三、配电箱的用途:便于管理,当发生电路故障时有利于检修。
配电箱和配电柜配电盘配电凭等,是集中安装开关、仪表等设备的成套装置。
常用的配电箱有木制和铁板制两种,现在哪儿的用电量都挺大的,所以还是铁的用的比较多。
配电箱的用途:当然是方便停、送电,起到计量和判断停、送电的作用。
四、配电箱的分类:按结构特征和用途分类:(1)固定面板式开关柜,常称开关板或配电屏。
它是一种有面板遮拦的开启式开关柜,正面有防护作用,背面和侧面仍能触及带电部分,防护等级低,只能用于对供电连续性和可靠性要求较低的工矿企业,作变电室集中供电用。
(2)防护式(即封闭式)开关柜,指除安装面外,其它所有侧面都被封闭起来的一种低压开关柜。
这种柜子的开关、保护和监测控制等电气元件,均安装在一个用钢或绝缘材料制成的封闭外壳内,可靠墙或离墙安装。
柜内每条回路之间可以不加隔离措施,也可以采用接地的金属板或绝缘板进行隔离。
通常门与主开关操作有机械联锁。
另外还有防护式台型开关柜(即控制台),面板上装有控制、测量、信号等电器。
防护式开关柜主要用作工艺现场的配电装置。
(3)抽屉式开关柜。
这类开关柜采用钢板制成封闭外壳,进出线回路的电器元件都安装在可抽出的抽屉中,构成能完成某一类供电任务的功能单元。
功能单元与母线或电缆之间,用接地的金属板或塑料制成的功能板隔开,形成母线、功能单元和电缆三个区域。
每个功能单元之间也有隔离措施。
抽屉式开关柜有较高的可靠性、安全性和互换性,是比较先进的开关柜,目前生产的开关柜,多数是抽屉式开关柜。
配电箱系统图说明

配电箱系统图说明公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]配电箱系统图及各类符号标注说明什么是配电箱所有用户用电的总的一个电路分配箱.工作原理配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上,构成低压配电装置。
正常运行时可借助手动或自动开关接通或分断电路。
故障或不正常运行时借助保护电器切断电路或报警。
借测量仪表可显示运行中的各种参数,还可对某些电气参数进行调整,对偏离正常工作状态进行提示或发出信号。
常用于各发、配、变电所中。
用途:便于管理,当发生电路故障时有利于检修。
配电箱和配电柜配电盘配电凭等,是集中安装开关、仪表等设备的成套装置。
常用的配电箱有木制和铁板制两种,现在哪儿的用电量都挺大的,所以还是铁的用的比较多。
配电箱的用途:当然是方便停、送电,起到计量和判断停、送电的作用。
按结构特征和用途分类:(1)固定面板式开关柜,常称开关板或配电屏。
它是一种有面板遮拦的开启式开关柜,正面有防护作用,背面和侧面仍能触及带电部分,防护等级低,只能用于对供电连续性和可靠性要求较低的工矿企业,作变电室集中供电用。
(2)防护式(即封闭式)开关柜,指除安装面外,其它所有侧面都被封闭起来的一种低压开关柜。
这种柜子的开关、保护和监测控制等电气元件,均安装在一个用钢或绝缘材料制成的封闭外壳内,可靠墙或离墙安装。
柜内每条回路之间可以不加隔离措施,也可以采用接地的金属板或绝缘板进行隔离。
通常门与主开关操作有机械联锁。
另外还有防护式台型开关柜(即控制台),面板上装有控制、测量、信号等电器。
防护式开关柜主要用作工艺现场的配电装置。
(3)抽屉式开关柜。
这类开关柜采用钢板制成封闭外壳,进出线回路的电器元件都安装在可抽出的抽屉中,构成能完成某一类供电任务的功能单元。
功能单元与母线或电缆之间,用接地的金属板或塑料制成的功能板隔开,形成母线、功能单元和电缆三个区域。
配电箱系统图

配电箱系统图学习简介什么是配电箱?所有用户用电的总的一个电路分配箱.工作原理配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上,构成低压配电装置。
正常运行时可借助手动或自动开关接通或分断电路。
故障或不正常运行时借助保护电器切断电路或报警。
借测量仪表可显示运行中的各种参数,还可对某些电气参数进行调整,对偏离正常工作状态进行提示或发出信号。
常用于各发、配、变电所中。
用途便于管理,当发生电路故障时有利于检修。
配电箱和配电柜配电盘配电凭等,是集中安装开关、仪表等设备的成套装置。
常用的配电箱有木制和铁板制两种,现在哪儿的用电量都挺大的,所以还是铁的用的比较多。
配电箱的用途:当然是方便停、送电,起到计量和判断停、送电的作用。
分类按结构特征和用途分类:(1)固定面板式开关柜,常称开关板或配电屏。
它是一种有面板遮拦的开启式开关柜,正面有防护作用,背面和侧面仍能触及带电部分,防护等级低,只能用于对供电连续性和可靠性要求较低的工矿企业,作变电室集中供电用。
(2)防护式(即封闭式)开关柜,指除安装面外,其它所有侧面都被封闭起来的一种低压开关柜。
这种柜子的开关、保护和监测控制等电气元件,均安装在一个用钢或绝缘材料制成的封闭外壳内,可靠墙或离墙安装。
柜内每条回路之间可以不加隔离措施,也可以采用接地的金属板或绝缘板进行隔离。
通常门与主开关操作有机械联锁。
另外还有防护式台型开关柜(即控制台),面板上装有控制、测量、信号等电器。
防护式开关柜主要用作工艺现场的配电装置。
(3)抽屉式开关柜。
这类开关柜采用钢板制成封闭外壳,进出线回路的电器元件都安装在可抽出的抽屉中,构成能完成某一类供电任务的功能单元。
功能单元与母线或电缆之间,用接地的金属板或塑料制成的功能板隔开,形成母线、功能单元和电缆三个区域。
每个功能单元之间也有隔离措施。
抽屉式开关柜有较高的可靠性、安全性和互换性,是比较先进的开关柜,目前生产的开关柜,多数是抽屉式开关柜。
配电箱系统图

配电箱系统图学习之马矢奏春创作简介什么是配电箱?所有用户用电的总的一个电路分配箱.工作原理配电箱是按电气接线要求将开关设备、丈量仪表、呵护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上, 构成高压配电装置.正常运行时可借助手动或自动开关接通或分断电路.故障或不正常运行时借助呵护电器切断电路或报警.借丈量仪表可显示运行中的各种参数, 还可对某些电气参数进行调整, 对偏离正常工作状态进行提示或发出信号.经常使用于各发、配、变电所中.用途便于管理, 当发生电路故障时有利于检修. 配电箱和配电柜配电盘配电凭等, 是集中装置开关、仪表等设备的成套装置.经常使用的配电箱有木制和铁板制两种, 现在哪儿的用电量都挺年夜的, 所以还是铁的用的比力多.配电箱的用途:固然是方便停、送电, 起到计量和判断停、送电的作用.分类按结构特征和用途分类:(1)固定面板式开关柜, 常称开关板或配电屏.它是一种有面板遮拦的开启式开关柜, 正面有防护作用, 反面和正面仍能触及带电部份, 防护品级低, 只能用于对供电连续性和可靠性要求较低的工矿企业, 作变电室集中供电用.(2)防护式(即封闭式)开关柜, 指除装置面外, 其它所有正面都被封闭起来的一种高压开关柜.这种柜子的开关、呵护和监测控制等电气元件, 均装置在一个用钢或绝缘资料制成的封闭外壳内, 可靠墙或离墙装置.柜内每条回路之间可以不加隔离办法, 也可以采用接地的金属板或绝缘板进行隔离.通常门与主开关把持有机械联锁.另外还有防护式台型开关柜(即控制台), 面板上装有控制、丈量、信号等电器.防护式开关柜主要用作工艺现场的配电装置.(3)抽屉式开关柜.这类开关柜采纳钢板制成封闭外壳, 进出线回路的电器元件都装置在可抽出的抽屉中, 构成能完成某一类供电任务的功能单位.功能单位与母线或电缆之间, 用接地的金属板或塑料制成的功能板隔开, 形成母线、功能单位和电缆三个区域.每个功能单位之间也有隔离办法.抽屉式开关柜有较高的可靠性、平安性和互换性, 是比力先进的开关柜, 目前生产的开关柜, 大都是抽屉式开关柜.它们适用于要求供电可靠性较高的工矿企业、高层建筑, 作为集中控制的配电中心.(4)动力、照明配电控制箱.多为封闭式垂直装置.因使用场所分歧, 外壳防护品级也分歧.它们主要作为工矿企业生产现场的配电装置.各类符号标注根据图纸《配电箱系统图》中标注NPX630/3P 400A中:NPX630是断电器的型号, 3P是三极, 400A指最年夜断路电流为400A.NPX160/3P 160A WL1 YJV-4*70+1*35-SC80FC 58.8W AP3配电箱:NPX160是断电器的型号3P指三极, 额定频率为50Hz,额定绝缘电压为690V, 脱扣器电流40-160A.WL1:指回路1.后面还有回路2等.YJV:铜芯交联聚乙烯电缆.NHYJV:耐火铜芯交联聚乙烯电缆4*70+1*35:指4根线芯截面70mm2加一根线芯截面35的中性线芯.SC80:指穿直径为80的焊接钢管(俗称黑铁管).FC:指暗敷在空中内.C65N-C10/1P WL1 BV-3*2.5-SC15 CC 0.78KW 照明:C65N为断电器型号C10/1P:断电器最年夜断路电流为10A, 极数为一极.BV:铜芯聚氯乙烯绝缘电缆3*2.5:3根线芯截面面积4mm2的SC15:穿直径15mm的钢管CC:暗敷设在屋面或顶板内.C65N-C16/3P WL5 BV-4*4-SC20FC WC 3.7KW 380V空调插座:回路5中, 断电器型号为C65N, 最年夜断路电流为16A, 采纳4根线芯截面4mm2的铜芯聚氯乙烯绝缘电缆, 穿直接20mm的钢管, 暗敷设在空中内、墙内.另:各种敷设方式:AB-沿或跨梁(屋架)敷设BC-暗敷设在梁内AC-沿或跨柱敷设CLC-暗敷设在柱内WS-沿墙面敷设WC-暗敷设在墙内CE-沿天棚或顶板面敷设CC-暗敷设在屋面或顶板内SCE-吊顶内敷设FC-地板或空中下敷设SC-穿焊接钢管敷设MT-穿电线管敷设PC-穿硬塑料管敷设FPC-穿阻燃半硬聚氯乙烯管敷设CT-电缆桥架敷设MR-金属线槽敷设M-用钢索敷设KPC-穿聚氯乙烯塑料波纹电线管敷设CP-穿金属软管敷设DB-直接埋设TC-电缆沟敷设CE-混凝土排管敷设.脱扣方式:MA-磁脱扣TM-热磁脱扣MIC-电子脱扣分断能力:分断能力分5个品级:F:36KAN:50KAH:70KAS:100KAL:150KA。
配电系统图详解

系统分析:
先从后面说起:
1.回路额定功率:指在同一回路中所有负载(用电设 备)的额定功率的总和,这个回路的额定功率设计师通过了 解负载的功率和设计回来得出来的,对预算没有直接联系。 2.线管、线槽的规格以及敷设方式: 常用管线有镀锌 电线管(TC)、聚氯乙烯硬质管(PC)、塑料线槽(PR)、 镀锌线槽(SR);常用敷设方式有吊顶内敷设(SCE)、墙内 暗敷设(WC)、地板内暗敷设(FC)、沿天棚面或顶板面敷 设(CE)、沿墙面敷设(WE)。例:上面系统图的TC20WC/SCE指穿内径为20的镀锌电线管沿墙内暗敷设和吊顶内敷 设。
电缆、电线图例:
BVV 电线
BV 电线
电缆
4.回路编号:回路编号是设计师为了区分每一个 线路赋予每一个线路的名称(代号),它并没有实体性 的东西。很多设计师习惯性用n1,n2,n3……表示,但是 通常一个比较大的工程中都会有2个以上的配电箱,如 果都用n1,n2,n3……表示线路容易被混淆或者在平面图 中分不清线路;一般不同负载的线路有不同的代号表示, 例如照明线路用‘WL’表示,插座线路用‘WX’表示, 电力线路用‘WP’表示,应急照明线路用‘WE/WEL’, 混合型线路一般用‘WL’表示;有时在一个配电系统中 设计师都用‘WL’表示,用阿拉伯数字分级区分,例如: 1WL、1WL1、1WL1-1、1WL1-1-1,这样整个系统的回路 有且只有一个代号了。
5.三相线代号:三相电源由3条相线L1L2L3和1条中 性线N组成。其中中性线N和地线PE不在系统图上表现出 来,如果回路是三相电源则用L1L2L3表示,如果回路是 单相电源,而配电箱是三相电源进来的则该回路用 L1/L2/L3区分开来,若电箱进来的单相电源则不写。三 相线代号在系统图的设计作用是维持三相电源的三相平 衡。 6.分路断路器:通俗地说,断路器就是用于切断电 流的设备;主要用于对电路出现短路电流的保护,当电 路出现短路时立即断开电路。系统图中 表示普通 断路器, 表示漏电短路器。请看下图剖析:
配电箱系统图

李斌WL114-BLV(2 2.5)SC15-WC WL113-BLV(3 4)SC15-WC WL112-BLV(3 4)SC15-WC WL111-BLV(3 4)SC15-WC AL-1-1C65N-C32/3P U W V U走廊灯3 C65N-C25/1P Wh Wh Wh Wh B V (5 6)S C 20-W C 1户2户3户C65N-C10/1P C65N-C32/3P型号脱扣器额定电流三极32A BV(5×6)SC20-WC 塑料铜芯导线5根6 m ㎡穿管径20的焊接钢管墙内暗设5根导线为:U 、V 、W 、N 、PE 电源进线AL-1-1照明配电箱1层1号箱电能表U 相相线WL111-BLV(3×4)SC15-WC 回路编号塑料铝芯导线3根4m ㎡穿15的焊接钢管墙内暗设3根导线为:U 、N 、PE 零线汇流排保护线汇流排读图示例:单元用户配电箱系统图C65N-C10/1P 型号脱扣器额定电流单极10A WL114-BLV(2×2.5)SC15-WC回路编号塑料铝芯导线2根2.5m ㎡穿15的焊接钢管墙内暗设2根导线为:U 、N C65N-C25/1P 型号脱扣器额定电流单极25AwL111wL114PE N电能表的接线示意图配电箱的配线LN电源进线PE U V W NWL114-BLV(2 2.5)SC15-WC WL113-BLV(3 4)SC15-WC WL112-BLV(3 4)SC15-WCWL111-BLV(3 4)SC15-WC C65N-C32/3P U W V U 走廊灯3 C65N-C25/1P Wh Wh Wh Wh B V (5 6)S C 20-W C 1户2户3户C65N-C10/1P本节课学习了什么系统图?配电箱系统图识读的顺序是什么? 汇流排的作用是什么?配电箱系统图识读的主要内容是什么?※课堂小节答:配电箱系统图答:从电源进线到配电箱出线看。
配电箱系统图详解-手打-2020年5月9日

配电箱系统图详解-手打-2020年5月9日1.进线WDZC-BYJ-3x6-PC25-WC,FCWDZC:电缆是低烟copy无卤阻燃C级电缆。
阻燃分3个等级,从高倒低分别是A,B,C级,WDZ是WDZC的缩小,为阻燃最低等级C级。
BYJ:铜芯交联聚烯烃绝缘电线,耐温等级90℃3x6:3根电线的横截面积为6平方毫米的电线,绝缘厚度0.8,外径4.96,S=R×R×π(R为电线半径)PC25:外径25MM的电工穿线管,分为L\M\H三种轻\中\重壁,壁厚不同,壁厚最小1.2MM WC,FC:可参考工业企业通信工程设计图形及文字符号标准或建筑电气工程设计常用图形符号和文字符号09DX001,WC暗敷设在墙内FC地面或地下敷设2.Pn(kW)4.0 kd 1.0 Pc(kW) 4.00 cosφ0.85 Ic(A)21.39Pn(kW)4.0 :配电箱安装容量,各开关总和kd 1.0:需要系数,查表04DX101-1,用电设备组实际所需要的功率与额定负载时所需的功率的比值,Pc(kW) 4.00:计算有功功率,见12SDX101-2,=Pn(kW)4.0*kd 1.0cosφ0.85:设备额定功率因数,查表Ic(A)21.39:计算电流,=Pc(kW) 4.00/cosφ0.85/ 0.22KV额定电压3.ALSF:AL照明配电箱,SF功能缩写4.S201-C25:极数为1+NA符号为断路器,C脱口特性为C,额定电流为25A5.GS201-C25/0.03:符号为剩余电流断路器,额定剩余电流(A)0.0.36.WL WX WP :功能回路编号BBTRZ:柔性矿物绝缘电缆,能够在950度火焰温度下通1000V电压经受3小时燃烧而不击穿。
WS:沿墙面敷设WATSN-32/4P:符号隔离开关2个加机械联锁,32A 4P双电源转换开关PMAC513A2-I:三相电源监控传感器,检测消防设备电源的电压、电流、开关状态等有关设备电源信息,从而判断电源设备是否有断路、短路、过压、欠压、缺相、错相以及过流(过载)等故障信息并报警、记录的监控系统。
五分钟教你识读配电箱系统图,看完秒懂!

五分钟教你识读配电箱系统图,看完秒懂!配电箱确实有很多字母,要熟悉这些字母的基本含义,才能更准确地知道配电箱系统图的意思。
⽹上查了⼀些资料,发现配电箱中的字母实在是太多了,先简单说⼏个需要基本认识的字母:GCK、GCS、MNS是低压抽出式开关柜;GGD、GDH、PGL是低压固定式开关柜;XZW综合配电箱;ZBW箱式变电站;XL、GXL低压配电柜、建筑⼯地箱;这些都是最基本的配电箱字母含义。
配电箱主要是按电⽓接线要求将开关设备、测量仪表保护电器等组合在封闭或者半封闭的⾦属箱中,然后构成⼀个低压配电的装置。
其实它的⽤途就是,当电路发⽣故障的时候能够更有利于检修。
并且能够⽅便控制整体的电源,⽐如说整体停电或者整体送电,所以认识配电箱中的字母也是⾮常重要的。
下⾯我们⼀起看看⼀张⽐较规范全⾯的配电箱系统图,图中各线路和图元做了标注,我们⼀个⼀个来说明。
①是本配电箱的电⽓参数说明,相当于电⽓铭牌。
B4ALE5-1:本配电箱的编号。
其中B4指代地下4层;ALE指代应急照明配电箱;5-1,5指代本系列配电箱的编号,是第五组,1则代表其是本组配电箱的第⼀台。
Pn、Kx、cosφ、Pjs、Ljs分别指代本配电箱的额电功率、需要系数、功率因数、计算总有功功率、计算总电流,它们的关系式如下:②是配电箱进线,从图中可以看出本配电箱是双路进线,⼀路常⽤电源⼀路备⽤电源。
③ T160/3P 25A,是本配电箱的进线断路器,从型号上看是施耐德T160系列的微型断路器,3P表⽰三极,额定分断电流25A。
④是双电源切换器。
当常⽤电源突然故障或停电时,通过双电源切换开关,⾃动投⼊到备⽤电源上。
⑤配电箱接⼊漏电⽕灾报警器的信号线,⼀根RVVP-4*1.0的电缆,穿20的管⼦,具体接线可以参考下图:⑥电度表。
⑦出线回路的母线。
有些⼤型配电箱会做母线排,⼩⼀点的则未必。
⑧出线回路,可以看到本配电箱出线都是单相的,L2指B相回路。
⑨熔断器,熔断器是⽤于避雷器的保护。
使用说明(配电箱系统图绘制程序)

配电箱系统图绘制程序使用说明深圳市立方建筑设计顾问有限公司肖志敏(2010.11.01--2011.12.26)配电箱系统图绘制程序采用Lisp语言编制,用户按要求的格式绘制电力、照明平面图,运行配电箱系统图绘制程序,根据提示输入相关信息,即可自动完成该电力、照明平面图中配电箱系统图的绘制。
根据给出的出线回路开关整定值,自动选择开关、互感器值、电流表范围值、电缆截面,并自动编制回路号,省去了要查表的麻烦,而且不容易出错。
2012/4/26增加了B及EW系列接触器、KB0及MK1控制保护电器的选择及绘制。
一、设备元件选型为了统一同一工程中每个人设备元件的选型,可事先填写型号选择表,放在每一张图里面,系统图生成时会自动按该表进行选型,若无此表,会有对话框提示。
型号选择表XHXZ的标注方式见下拉菜单“电力”)。
目前支持的电气元件:塑壳开关:CM1、CKM33、NDM2、NM7、BGM8、BST、3VL。
接触器系列:B、EW。
控制保护电器:KB0、MK1。
电线电缆:BV、ZR-BV、NH-BV、YJV、NH-YJV、ZR-YJV、YJHLV、NH-YJHLV、ZR-YJHLV、WDCZA-YJY、NG-A、BTTZ。
二、照明箱配电系统图1、照明配电箱编号照明平面图中照明配电箱编号采用带属性块表达,程序会自动在图中搜索带属性块中照明配电箱编号并自动绘制系统图。
箱体标注分为单电源配电箱标注ALBZ和双电源配电箱标注ALEBZ(见下拉菜单“照明”)。
ALBZ标注:单电源进线动力配电箱采用ALBZ的标注方式(见下拉菜单“照明”),如下所示:注:“箱体名称”当为住宅户内配电箱时必须标注为“住宅配电箱”。
ALEBZ标注:双电源进线动力配电箱采用ALEBZ的标注方式(见下拉菜单“照明”),如下所示:注意:(1)同一个照明配电箱在图中只能标注一次!(2)回路编号、回路编号(常用)、回路编号(备用)标注时不填写,系统图生成时会自动填写。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
配电箱系统图及各类符号标注说明
什么是配电箱? 所有用户用电的总的一个电路分配箱.
工作原理
配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上,构成低压配电装置。
正常运行时可借助手动或自动开关接通或分断电路。
故障或不正常运行时借助保护电器切断电路或报警。
借测量仪表可显示运行中的各种参数,还可对某些电气参数进行调整,对偏离正常工作状态进行提示或发出信号。
常用于各发、配、变电所中。
用途:
便于管理,当发生电路故障时有利于检修。
配电箱和配电柜配电盘配电凭等,是集中安装开关、仪表等设备的成套装置。
常用的配电箱有木制和铁板制两种,现在哪儿的用电量都挺大的,所以还是铁的用的比较多。
配电箱的用途:当然是方便停、送电,起到计量和判断停、送电的作用。
按结构特征和用途分类:
(1)固定面板式开关柜,常称开关板或配电屏。
它是一种有面板遮拦的开启式开关柜,正面有防护作用,背面和侧面仍能触及带电部分,防护等级低,只能用于对供电连续性和可靠性要求较低的工矿企业,作变电室集中供电用。
(2)防护式(即封闭式)开关柜,指除安装面外,其它所有侧面都被封闭起来的一种低压开关柜。
这种柜子的开关、保护和监测控制等电气元件,均安装在一个用钢或绝缘材料制成的封闭外壳内,可靠墙或离墙安装。
柜内每条回路之间可以不加隔离措施,也可以采用接地的金属板或绝缘板进行隔离。
通常门与主开关操作有机械联锁。
另外还有防护式台型开关柜(即控制台),面板上装有控制、测量、信号等电器。
防护式开关柜主要用作工艺现场的配电装置。
(3)抽屉式开关柜。
这类开关柜采用钢板制成封闭外壳,进出线回路的电器元件都安装在可抽出的抽屉中,构成能完成某一类供电任务的功能单元。
功能单元与母线或电缆之间,用接地的金属板或塑料制成的功能板隔开,形成母线、功能单元和电缆三个区域。
每个功能单元之间也有隔离措施。
抽屉式开关柜有较高的可靠性、安全性和互换性,是比较先进的开关柜,目前生产的开关柜,多数是抽屉式开关柜。
它们适用于要求供电可靠性较高的工矿企业、高层建筑,作为集中控制的配电中心。
(4)动力、照明配电控制箱。
多为封闭式垂直安装。
因使用场合不同,外壳防护等级也不同。
它们主要作为工矿企业生产现场的配电装置。
配电箱各类符号标注:
根据图纸《配电箱系统图》中标注
NPX630/3P 400A中:NPX630是断电器的型号,3P是三极,400A指最大断路电流为400A。
NPX160/3P 160A WL1 YJV-4*70+1*35-SC80 FC 58.8W AP3配电箱:
NPX160是断电器的型号
3P指三极,额定频率为50Hz,额定绝缘电压为690V,脱扣器电流40-160A。
WL1:指回路1。
后面还有回路2等。
YJV:铜芯交联聚乙烯电缆。
NHYJV:耐火铜芯交联聚乙烯电缆
4*70+1*35:指4根线芯截面70mm2加一根线芯截面35的中性线芯。
SC80:指穿直径为80的焊接钢管(俗称黑铁管)。
FC:指暗敷在地面内。
C65N-C10/1P WL1 BV-3*2.5-SC15 CC 0.78KW 照明:
C65N为断电器型号
C10/1P:断电器最大断路电流为10A,极数为一极。
BV:铜芯聚氯乙烯绝缘电线
3*2.5:3根线芯截面面积2.5mm2的
SC15:穿直径15mm的钢管
CC:暗敷设在屋面或顶板内。
C65N-C16/3P WL5 BV-4*4-SC20 FC WC 3.7KW 380V空调插座:回路5中,断电器型号为C65N,最大断路电流为16A,采用4根线芯截面4mm2的铜芯聚氯乙烯绝缘电缆,穿直接20mm的钢管,暗敷设在地面内、墙内。
另:各种敷设方式:
AB-沿或跨梁(屋架)敷设
BC-暗敷设在梁内
AC-沿或跨柱敷设
CLC-暗敷设在柱内
WS-沿墙面敷设
WC-暗敷设在墙内
CE-沿天棚或顶板面敷设
CC-暗敷设在屋面或顶板内
SCE-吊顶内敷设
FC-地板或地面下敷设
SC-穿焊接钢管敷设
MT-穿电线管敷设
PC-穿硬塑料管敷设
FPC-穿阻燃半硬聚氯乙烯管敷设
CT-电缆桥架敷设
MR-金属线槽敷设
M-用钢索敷设
KPC-穿聚氯乙烯塑料波纹电线管敷设CP-穿金属软管敷设
DB-直接埋设
TC-电缆沟敷设
CE-混凝土排管敷设。
脱扣方式:
MA-磁脱扣
TM-热磁脱扣
MIC-电子脱扣
分断能力分5个等级:
F:36KA
N:50KA
H:70KA
S:100KA
L:150KA。
