电子线路CAD试题库及答案
电子CAD技术理论测试1参考答案
电子CAD技术理论测试1
试卷参考答案
一、填空题（每空1分，错填、不填均不得分，共20分）
1、数据库设计文件，电路原理图文件，印制电路板文件，网络表文件。
2、电路原理图设计编辑器、印制电路板设计编辑器、全自动无网格布线器
3、打印文档、剪切、打开文档
4、单面印制板（或单面板），双面印制板，多层板
5、Y，X，Space
6、缩小视图、以光标为中心重画视图、刷新画面、结束当前操作
7、Clear
二、单项选择题（每小题2分，多选、错选、不选均不得分，共40分）
1、C
2、D
3、D
4、B
5、D
6、D
7、C
8、B
9、D 10、C 11、D 12、
B 13、A 14、D 15、
C 16、B 17、A 18、
D 19、A 20、D
三、判断题（正确的在括号内打“√”，错误的打“×”，每小题2分，共30分）
1、√
2、×
3、√
4、×
5、√
6、√
7、×
8、×
9、√10、√11、√12、×13、√14、√15、×
四、简答题（每小题5分，共10分）
1、简述电路原理图设计的一般步骤：
答：⑴启动电路原理图编辑器
⑵设置电路图纸尺寸及版面
⑶装载活动元件库
⑷在图纸上放置元器件
⑸编辑与调整电路元器件
⑹原理图布线
⑺原理图的保存与输出
2、列举印制电路板中的常用设计对象（至少5个）
答：元件封装、焊盘、过孔、填充区、字符串、多边形铺铜、铜膜线、圆弧。
《电子线路CAD》试卷A及参考答案
班级学号姓名分数2015-2016学年第2学期电子专业《电子线路CAD》试卷一、选择题（共30分，每题2分）1. 在进行电原理图编辑时，双击“Schematic Document”图标后，在“Document”文档下自动创建一个文件，其名为AA、SheetB、SheetC、SheetD、Sheet2. 原理图文件、印制板文件一般放在C文件夹内A、Design TeamB、Recycle BinC、Documents3. 在进行电原理图编辑时，如单击鼠标左键选定目标元件，这时如按空格键，则执行的操作是BA、移动元件B、使选定对象沿逆时针方向旋转90度C、左右对称D、上下对称4. 在画电原理图时，用于连线的只能用A工具栏中的导线A、Wiring ToolsB、Drawing ToolsC、 Main Tools5. 多层板的顶层或底层通过 B 与内部的导电层相连A、导线B、过孔C、网络标号6. 单面板中用来放置元件的工作层是AA、顶层（ Top Layer）B、底层（Bottom Layer）C、禁止布线层（Keep Out Layer）D、多层（Multilayer）7. Protel99 SE在初次启动时没有以下 C菜单A、FileB、ViewC、Design8. 在Preferences对话框的Schematic选项卡中，如果取消选择Auto-Junction复选框，当原理图中出现T字形连接的时候，表面上连在一起的导线实际上并没有电气意义上的连接，需要用C命令才能将交叉的导线连接起来A、Place菜单下的Bus Entry命令B、Place菜单下的Wire命令C、Place菜单下的Junction命令D、Place菜单下的Text Frame命令9. 执行 B命令操作，元件将按顶端对齐A、Align RightB、Align TopC、Align LeftD、Align Bottom10. Protel99 SE是用于B的设计软件A、电气工程B、电子线路C、机械工程D、建筑工程11. PCB的布线是指AA、元器件焊盘之间的连线B、元器件的排列C、元器件排列与连线走向D、除元器件以外的实体连接12. 运行Protel99 SE内存容量必须大于AA、32MB、64MC、128MD、256M13. 普通二极管的封装名称是 AA、 B、 C、.8 D、DIP414. 设置端口电气特性（无定义），应在属性窗口I/O Type中选择DA、Out PutB、BidirectionalC、InputD、Unspecified15. 设置SCH图纸幅面、类型、标题栏等基本信息应使用DA、PCB DocumentB、Tools\Preferene…C、Design\Update PCB…D、Design\Options…二、填空题（共10分，每题2分）1. 如果原理图中的元件数目较多，使用实际导线连接显得很乱时，除了使用网络标号来表示元件引脚之间的电气连接关系外，还可以使用I/O端口描述导线与导线或元件引脚（包括任何两个电气节点）的电气连接关系2. 使用对象属性的操作方法除了按下Tab键调出对象的属性设置窗外，还可直接将鼠标移到操作对象之上，双击鼠标左键，即可调出操作对象的属性设置窗3. 对元件进行自动编号时，可执行“Tools”菜单下的“Annotate…”命令4. 电原理图ERC测试结果中可能包含两类错误，其中“Error ”是致命性错误，必须认真分析5. 在编辑需进行仿真操作的电原理图时，电路图中所有元件的电气图形符号一律取自“Design Explorer 99 SE\Library\SCH”文件夹下的“”仿真测试用元件电气图形符号数据文件包内相应的元件库文件中三、名词解释（共20分，每题4分）1. 电子线路CAD：使用计算机来完成电子线路的设计过程。
电子线路CAD试题及部分答案 苏州大学 吕建平
第二部分第4章 Protel 电路仿真电子线路CAD复习题1.什么是EDA？电子线路CAD的含义是什么？起什么作用？Protel、ORCAD、Allegro分别是哪家公司的产品？答：EDA是电子设计自动化的英文简称，即电子系统设计自动化。
所谓EDA技术是以计算机为工作平台，融合了应用电子技术、计算机技术、智能化技术最新成果而研制成的电子CAD通用软件包，主要用来辅助进行IC设计、电子电路设计以及电路板设计，包括仿真、电路图设计自动布局布线、版图设计及验证等功能。
CAD是计算机辅助设计的简称。
作用包括专用集成电路ASIC设计、CPLD/FPGA等可编程器件设计和电路板设计等。
Protel是Altium公司，ORCAD、Allegro是Cadence公司。
2.什么是光绘？有何优点？光绘文件数据格式是什么？答：光绘是利用光线直接在底片上绘制图形，然后经过显影、定影得到菲林底版。
优点：速度快，精度高，质量好，而且避免了在人工贴图或绘制底图时可能出现的人为错误，大大提高了工作效率，缩短了印制电路板的生产周期。
光绘文件数据格式是Gerber RS274X3.什么是元件标号？绘制完电路图后标号发生混乱，如何处理？有哪两种处理方法？答：元件标号是元件的标识，使用字母表示原件类别，后面的数字表示本元件在这个类别中的序号。
（1）手工修正，仔细检查电路图，查出不规范的标注，然后逐一修改。
（2）利用Protrl DXP提供的原理图自动标注功能标注元件。
4.何谓多功能元件？答：在某一类电子元件中，其一个元件体内具有多个功能完全相同的模块。
5.什么是层次原理图？有何优点？答：层次原理图是我们把整个电路按不同的功能分画在几张小图上。
优点:便于交流，可以使复杂的电路变成现对简单的几个模块，结构清晰明了，非常便于检查，也容易修改。
6.什么是仿真，有何作用？答：指在计算机上通过软件来模拟具体电路的实际工作过程，并计算出在给定条件下电路中各个点（包括中间点和结果输出节点）的输出波形。
电子线路CAD(A卷)
电子线路CAD期末考试题(A卷)一、填空题（共40分，每小题4分，共10小题）1、EWB零部件箱从左至右有子电路箱、电源箱、无源元件箱、二极管及整流元件箱、晶体管箱、模拟IC、4个数字逻辑部件箱，还有显示元件箱、函数元件箱及机电元件箱这10个零部件箱。
2、保存电路文件时，电路图会自动生成*.ewb 文件。
3、Label选项是给每个元件设定或改变标识，Value用于给元件设定数值。
4、Create Subcircuit是产生子电路命令。
5、用万用表测电压时，选择V，这时将万用表并联在电路中需要测量的两个节点上；选择A，将万用表作安培表使用，并将万用表串联测量电路中。
6、在EWB平台上，要取消所有被选中元器件的选中状态，单击电路工作去的空白部分即可；要取消被选中区域中的某一个元器件的选中状态，按住ctrl 键的同时单击目标元器件。
7、导线十字项链需要放置一个结点，而T形相连则会自动放置。
8、自信号发生器面板上Cycle表示循环输出方式，Step表示单步输出方式。
9、连接仪器时，如果对仪器的各端口不熟悉，可以双击仪器图标，显示仪器的面板，根据面板上的位置进行连接。
10、EWB中可以输出原理图、电路描述、元器件表、子电路、仪表面板及波形。
二、选择题（共20分，每小题2分，共10小题）在每小题列出的四个备选项中只有一个选项是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1、函数发生器的调节信号Frequency为（A ）A、频率B、占空比C、幅度D、直流偏置2、示波器的Time base用于设置示波屏上的（B ）A、Y轴B、X轴C、A通道D、B通道3、连接点在（B ）零部件箱中。
A、有源元件B、无源元件C、指示器件库D、控制器件库4、下列哪个属于瞬态分析命令？( D )A、ActivateB、DC Operating PiontC、FourierD、Transient5、原理图Schematic Options选项属于（C ）菜单中。
电子cad期末试题及答案
电子cad期末试题及答案第一部分：选择题1. 下列哪项不是电子CAD的应用领域？A. 电路设计B. 机械设计C. 建筑设计D. 广告设计答：D2. 以下哪个软件是常用的电子CAD软件？A. AutoCADB. PhotoshopC. Microsoft WordD. Excel答：A3. 电子CAD是指利用计算机来辅助进行电子产品的设计和制造。
这个说法是否正确？A. 正确B. 错误答：A4. 以下哪个选项在电子CAD软件中常用于进行绘图操作？A. 铅笔B. 直尺C. 画笔D. 鼠标答：D5. 在电子CAD中，我们可以通过添加图层来实现不同部分的分离，方便后续操作。
这种说法是否正确？A. 正确B. 错误答：A第二部分：填空题1. 在电子CAD中，用来绘制直线的命令是__LINE__。
答：LINE2. 在电子CAD中，用来绘制圆形的命令是__CIRCLE__。
答：CIRCLE3. 在电子CAD中，用来绘制矩形的命令是__RECTANGLE__。
答：RECTANGLE4. 在电子CAD中，用来绘制多边形的命令是__POLYGON__。
答：POLYGON5. 在电子CAD中，用来添加文本的命令是__TEXT__。
答：TEXT第三部分：简答题1. 请简述电子CAD在电路设计中的应用。
答：电子CAD在电路设计中的应用非常广泛。
通过电子CAD软件，设计师可以绘制电路图并进行仿真分析，从而快速验证电路的正确性和可行性。
此外，电子CAD还可以帮助设计师进行布局和布线，提高电路的效率和可靠性。
2. 电子CAD在机械设计中有什么作用？答：在机械设计中，电子CAD可以协助设计师进行三维建模和装配。
设计师可以通过电子CAD软件绘制零件的三维模型，并进行装配和运动仿真。
这有助于设计师预先检查设计的合理性，避免在实际制造过程中出现问题。
第四部分：综合题请根据下面的图纸，回答问题。
图纸内容：（这里描述图纸的内容，确保信息准确完整）1. 图纸中标注的尺寸是什么意义？答：图纸中标注的尺寸表示了零件的实际尺寸大小，有助于制造工人根据图纸进行加工和装配。

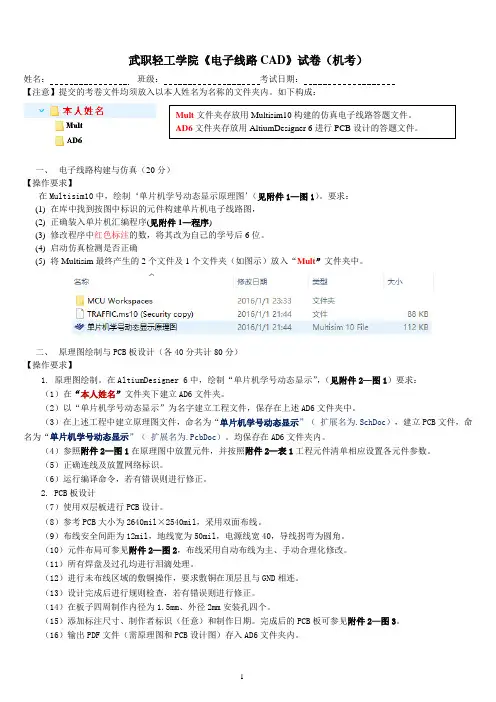

《电子线路CAD》试卷
武职轻工学院《电子线路CAD》试卷（机考）姓名：班级：考试日期：【注意】提交的考卷文件均须放入以本人姓名为名称的文件夹内。
如下构成：一、电子线路构建与仿真（20分）【操作要求】在Multisim10中，绘制‘单片机学号动态显示原理图’（见附件1—图1）。
要求：(1)在库中找到按图中标识的元件构建单片机电子线路图，(2)正确装入单片机汇编程序(见附件1—程序)(3)修改程序中红色标注的数，将其改为自己的学号后6位。
(4)启动仿真检测是否正确(5)将Multisim最终产生的2个文件及1个文件夹（如图示）放入“Mult”文件夹中。
二、原理图绘制与PCB板设计（各40分共计80分）【操作要求】1. 原理图绘制。
在AltiumDesigner 6中，绘制“单片机学号动态显示”，（见附件2—图1）要求：（1）在“本人姓名”文件夹下建立AD6文件夹。
（2）以“单片机学号动态显示”为名字建立工程文件，保存在上述AD6文件夹中。
（3）在上述工程中建立原理图文件，命名为“单片机学号动态显示”（扩展名为.SchDoc），建立PCB文件，命名为“单片机学号动态显示”（扩展名为.PcbDoc）。
均保存在AD6文件夹内。
（4）参照附件2—图1在原理图中放置元件，并按照附件2—表1工程元件清单相应设置各元件参数。
（5）正确连线及放置网络标识。
（6）运行编译命令，若有错误则进行修正。
2. PCB板设计（7）使用双层板进行PCB设计。
（8）参考PCB大小为2640mil×2540mil，采用双面布线。
（9）布线安全间距为12mil，地线宽为50mil，电源线宽40，导线拐弯为圆角。
（10）元件布局可参见附件2—图2，布线采用自动布线为主、手动合理化修改。
（11）所有焊盘及过孔均进行泪滴处理。
（12）进行未布线区域的敷铜操作，要求敷铜在顶层且与GND相连。
（13）设计完成后进行规则检查，若有错误则进行修正。
（14）在板子四周制作内径为1.5mm、外径2mm安装孔四个。
《电子线路CAD》测试题1
临沂师范学院2010—2011学年度第2学期《电子线路CAD》测试题1 (适用于2008级电子信息工程本科学生开卷考试时间60分钟)总分一、选择题（单选题共7题，每题4分，共28分）1．在我们绘制电路原理图时，首先须进行文档设置，即设定图纸大小、方向、套用图纸模板等操作，能实现上述操作的是（）A．Edit\Change B．Design\OptionsC．Tool\Preferences D．Simulate\setup2．在绘制电路原理图时，我们通常都要共地，下列那个网络标号是地的网络标号（）A．VCC B．VDD C．GND D．VSS3．在绘制电路原理图时，可以按照需要以不同的分辨率显示电路图。
若想整个电路图显示在当前编辑区，可用下列（）命令。
A．Fit Document B．Fit All Object C．Area D．Around Point4．绘制好电路原理图后，需要对所有元器件进行自动编号。
请问下面哪些命令可以实现此功能（）A．Align B．Process Container C．Annotate D．Preferences 5．Electrical Grids 选项可以设置（）A、可视栅格B、光标跳跃栅格C、电子捕捉栅格D、标题栏6．如果要删除原理图中的许多对象，可以先选取这些对象，然后利用Edit菜单中的（）命令将它们一次性全部删除。
A．Cut B．Delete C．Clear D．Move7．在Preferences对话框的Schematic选项卡中，如果取消选择Auto-Junction复选框，当原理图中出现T字型连接的时候，表面上连在一起的导线实际上并没有在电气意义上的连接，需要用（）命令才能将交叉的导线连接起来。
A．Place菜单下的Net Label命令B．Place菜单下的Wire命令C．Place菜单下的Manual Junction命令D．Place菜单下的Port命令二、填空题（共7题，每题4分，共28分）1．一般的EDA软件或者电子线路CAD软件，比如Protel DXP，主要实现的三项任务是：、信号的仿真以及印刷电路板制版。
电子线路CAD试卷及答案分析
一、单选题1、Protel99SE是用于（ B ）的设计软件。
A、电气工程B、电子线路C、机械工程D、建筑工程2、Protel99 SE原理图文件的格式为（ C ）。
A、*.SchlibB、*.SchDocC、*.SchD、*.Sdf3、Protel99 SE原理图设计工具栏共有（ C ）个。
A、 5B、 6C、 7D、 84、执行（C ）命令操作，元器件按水平中心线对齐。
A、CenterB、Distribute HorizontallyC、Center HorizontalD、Horizontal5、执行（ B ）命令操作，元器件按垂直均匀分布。
A、VerticallyB、Distribute VerticallyC、Center VerticallyD、Distribute6、执行（B ）命令操作，元器件按顶端对齐。
A、Align RightB、Align TopC、Align LeftD、Align Bottom7、执行(D )命令操作,元器件按底端对齐。
A、Align RightB、Align TopC、Align LeftD、Align Bottom8、执行(C )命令操作,元器件按左端对齐。
Ａ、Align Right B、Align TopC、Align LeftD、Align Bottom风嗯9、执行(A)命令操作,元气件按右端对齐。
A、Align RightB、Align TopC、Align LeftD、Align Bottom10、原理图设计时,按下(B )可使元气件旋转90°。
A、回车键B、空格键C、X键D、Y键11、原理图设计时,实现连接导线应选择(B )命令。
A、Place/Drawing Tools/LineB、Place/WireC、WireD、Line12、原理图编辑时,从原来光标下的图样位置，移位到工作区中心位置显示，快捷键是（ C ）。
A、Page UpB、Page DownC、HomeD、End13、在原理图设计图样上放置的元器件是（ A）。
电子cad科期末试题及答案
电子cad科期末试题及答案一、选择题1.对于电子CAD系统来说，下列说法正确的是：A.它是通过计算机辅助设计软件来完成电子图纸的绘制和编辑。
B.它可以提高电子设计的效率和精确度。
C.它可以实现电子设计的可视化和三维展示。
D.以上都正确。
答案：D2.在电子CAD系统中，下列元件的作用是实现信号的放大和放大倍数可调的元件是：A.电阻B.电容C.三极管D.电感答案：C3.以下哪个软件是常用的电子CAD设计工具？A.AutoCADB.SolidWorksC.CorelDRAWD.Photoshop答案：A4.以下哪项是电子CAD设计中需要考虑的因素？A.电路的可靠性B.电路的稳定性C.电路的成本D.以上都是答案：D5.电子CAD系统中，下列工具是用来调整电路图中各元件位置和连接线的工具是：A.绘图工具B.修改工具C.调整工具D.连接工具答案：B二、设计题请根据所学知识完成以下设计题：设计题1：根据以下电路图，请使用电子CAD系统完成电路图的绘制，并标注各元件的数值。
（电路图见正文）设计题2：请使用电子CAD系统完成以下电路图的仿真，然后分析输出端的电压值。
（电路图见正文）设计题3：请设计一个具有以下功能的电路图，并使用电子CAD系统进行绘制和仿真。
（电路图见正文）答案：（详细答案按照实际设计情况给出，此处省略）总结：电子CAD科期末试题主要考察了学生对于电子CAD系统的应用能力和设计能力。
通过练习题目的完成，学生需要熟练运用电子CAD系统进行电路图的绘制、编辑和仿真分析。
同时，还需要考虑电路的可靠性、稳定性和成本等因素。
通过此次试题的练习，可以有效地提高学生的电子CAD设计能力和技巧。
电子线路CAD试题
题目一计时秒表一、计时秒表的功能要求计时秒表是我们经常见的，在体育运动上也应用非常广的一种工具。
譬如我们在进行50米、100米短跑运动中，需要一个计时非常经准的秒表来测速。
在这里，我们需设计一个计时秒表，具有以下功能：①有启/停开关，用于开始/结束计时操作；②用四个七段数码管显示计时数；③秒表计时长度为59分59秒，超过计时长度，有溢出则报警；④设置复位开关，在任何情况下，只要按下复位开关，秒表都要无条件地进行复位清0操作。
题目二彩灯控制器一、彩灯控制器的功能基本要求要求设计一个8路彩灯控制器，能控制8路彩灯按照两种节拍、三种花型循环变化。
两种节拍分别为0.25s和0.5s。
三种花型分别是：①8路彩灯从左至右按次序渐亮，全亮后逆次序渐灭。
②从中间到两边对称的渐亮，全亮后仍由中间向两边逐次渐灭。
③8路彩灯分成两半，从左至右顺次渐亮，全亮后则全灭。
题目三交通灯控制器一、任务书（1）简要说明在十字路口，每条道路各有一组红、黄、绿灯和倒计时显示器，用以指挥车辆和行人有序地通行。
其中，红灯（R）亮，表示该条道路禁止通行；黄灯（Y）亮，表示停车；绿灯（G）亮，表示可以通行。
倒计时显示器是用来显示允许通行和禁止通行地时间。
交通灯控制器就是用来自动控制十字路口的交通灯和计时器，指挥各种车辆和行人安全通行。
（2）任务和要求①在十字路口的两个方向上各设一组红、绿、黄灯，显示顺序为其中一方向（东西方向）是绿灯、黄灯、红灯；另一方向（南北方向）是红灯、绿灯、黄灯。
②设置一组数码管，以倒计时的方式显示允许通行或禁止通行的时间，其中绿灯、黄灯、红灯的持续时间分别是20s、5s和25s。
③当各条路上任意一条上出现特殊情况时，如当消防车、救护车或其他需要优先放行的车辆通过时，各方向上均是红灯亮，倒计时停止，且显示数字在闪烁。
当特殊运行状态结束后，控制器恢复原来状态，继续正常运行。
题目四电子抢答器的设计一、电子抢答器的功能要求①设计一个可以容纳四组参赛队进行比赛的电子抢答器。
【肖旸】电子线路CAD试题(一)答案
电子线路CAD试题（一）答案一、填空题（每小题1分，共30分）1. 电子线路CAD是计算机辅助设计的简称，基本含义是使用计算机来完成电子线路的设计过程，包括电原理图的编辑、电路功能仿真、工作环境模拟、印制板设计与检测等。
2. 新建一个原理图文件建立数据库文件后执行菜单命令文件|新建文件，选择*.sch文件。
3.DXP版本中画图命令的调用方法一般有菜单法、工具栏按钮法和快捷键法三种。
4.原理图环境中实现元件旋转的快捷键有X键、Y键和Space键三个，可以分别实现元件的水平方向翻转、垂直方向翻转和逆时针90度旋转三种旋转方式。
5.原理图中实现总线方式连接的三个基本要素是总线、总线进出端口和网络标号。
6.PCB环境下绘制一条以圆心为基准的圆弧需要最少指定4个点，这4个点分别是圆心、半径、圆弧起点、圆弧终点。
7.要想在文字文本中调用系统相关参数，可以调用系统提供的特殊函数，并且打开“系统参数”对话框中的特殊字符转换功能选项。
8. DRC的含义是设计规则检查，ERC的含义是电气规则检查。
9.常用非门集成芯片的元件符号名称是7404 ，封装名称是DIP14 ；电容的元件符号名称是Cap ，封装名称是Rad0.2 。
10.PCB图纸中的导线一般绘制在Top Layer顶层和Buttom Layer底层，而PCB的字符串一般绘制在Top OverLayer（顶层丝印层）层上。
二、单选题（每小题2分，共12分）1、C2、D3、D4、C5、C6、A7、C三、简答题（每小题10分，共40分）1、写出原理图及PCB环境下经常使用到的快捷键及其对应功能。
主要有以下17个快捷键：Ctrl＋Y /重复上一次操作；Ctrl＋Z / 撤销上一次操作；PageUp/ 以光标位置为中心放大；PageDown/ 以光标位置为中心缩小；Ctrl＋PageDown/ 对工作区进行缩放以显示所有图件；End/ 刷新工作区；Ctrl＋V（C或X）/ 粘贴（复制或剪切）；Delete/ 删除；P＋N / 画网络标号；P＋P/ 放置元件；P＋U/ 画总线进出端口；P＋W/ 画导线；P＋J/ 画电路节点；P＋B / 画总线；P＋O/ 画电源端口回答出10个以上即可得10分。
电子线路CAD试题(真题)
一、抄画电路原理图（30分）1、在第一题文件夹中新建设计项目文件1.PRJPCB；2、新建原理图文件，文件名为1.SCHDOC；3、按下图尺寸及格式画出标题栏，严禁填写标题栏内文字；注：①尺寸单位为：mil。
4、按照附图一内容画图；5、生成网络表；6、生成材料清单。
JJJJJJJJHJJMNHJHHJIKL..[..FFFFFFFFFFFFFFFFFRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRERRRRRRRRRRRRRRRRRRRRRRDDR6555234ABCD432A 1B 2C3E 14E 25E 36Y 015Y 114Y 213Y 312Y 411Y 510Y 69Y 77U 374L S 13812345611128U 474L S 303U 5A74L S 006U 5B74L S 008U 5C74L S 0011U 5D74L S 00+5V+5VV c c20I o u t 111l s b D I 0I o u t 212D I 1D I 2R f b9D I 3D I 4V r e f8D I 5D I 6m s b D I 7I L E 19W R 218C S W R 12X f e rU 1D A C 0832321411U 2A L M 324567U 2BL M 324+5V +5V+12V-12VR 110KR 220KR 320K R 4470K R 5470KD 1LE D D 2L E D1234J 1C O N 4+5V +12V -12VA 3A 4A 5I O W 考生姓名准考证号码身份证号码评卷姓名题号出生年月日成绩性别（考 生 单 位）附图一二、集成库的制作（30分）1、按照附图二提供的内容，设计集成库74LS38.LIBPKG ；2、创建原理图元件库为1.SCHLIB ，并添加元件74LS38（4集成度，附图二左图所示）3、零件封装库为2.Pcblib ，并通过向导添加表面粘贴式零件封装SOP-14，焊盘及外形尺寸如附图三所示；4、生成集成库文件74LS38.IntLib ；附图三注：MILLIMETERS （公制单位：mm ）附图二1mil=0.0254mm三、电路原理图设计及PCB制作（40分）1、电路设计要求：电路能够实现220V市电供电，实现控制开关的按下打开楼道照明灯，延时15分钟后自动关灭的照明功能；设计提示：（1）可选用器件555定时器、12V三端稳压电源、整流桥、变压器、电阻、电容若干、继电器、220V照明设备等；（2）照明设备可在PCB板中设置外接实现。
电子线路CAD试题库及答案
电子线路CAD复习题一、选择题1、Computer Aided Design简称为（ A ）(A) CAD （B）CAM （C）EDA （D）PLD2、运行Protel99 SE所要求的最低分辨率是（C ）（A）800＊600 （B）1000＊1000 （C）1024＊768 （D）1024＊6783、在进行电原理图编辑时，双击”Schematic Doc u ment”图标后，在”Document”文档下自动创建一个文件，其名为（ A ）（A）Sheet n.Sch (B)Sheet n.Prj (C)Sheet n.Pcb (D)Sheet n.Doc4、原理图文件、印制板文件一般放在 C 文件夹内（A）Design T eam （B）Recycle Bin （C）Documents5、原理图编辑好后，为了获得较好的打印效果，应将图纸方向设置为（ B ）（A）Landscape（水平）（B）Portrain（垂直）（C）两种方向均可6、设置SCH的工作环境时，”Visible”、”Snap”、”Electrical Grid”三者的取值大小要合理，否则连线时会造成定位困难或连线弯曲的现象。
一般来说，可视栅格大小与锁定栅格大小相同，而“电气格点自动搜索”半径范围要 A 锁定栅格距离的一半。
（A）略小于（B）略大小（C）等于7、在放置元件操作过程，按下键盘上的T ab键，其作用是（ A ）（A）修改元件属性（B）旋转（C）空一格8、在元件属性设置窗中，元件的序号应在哪设置（ B ）（A）Footprint （B）Designator （C）Part(第一个)9、在元件属性设置窗中，元件的型号或大小应在哪设置（ C ）（A）Footprint （B）Designator （C）Part(第一个)10、在进行电原理图编辑时，如单击鼠标左键选定目标元件，这时如按空格键，则执行的操作是（ B ）（A）移动元件（B）使选定对象沿逆时针方向旋转90度（C）左右对称（D）上下对称11、在画电原理图时，用于连线操作的只能用 A 工具栏中的导线（A）Wiring Tools （B）Drawing Tools （C）Main T ools12、 A 既可用于同一张电路图内任何两个引脚之间的电气连接关系，也可用于表示同一电路系统中各分电路图之间元件引脚的连接关系。
电子线路CAD试卷及答案
电子线路CAD试卷及答案一、单选题1、Protel99SE是用于（ B ）的设计软件。
A、电气工程B、电子线路C、机械工程D、建筑工程2、Protel99 SE原理图文件的格式为（ C ）。
A、*.SchlibB、*.SchDocC、*.SchD、*.Sdf3、Protel99 SE原理图设计工具栏共有（ C ）个。
A、 5B、 6C、 7D、 84、执行（C ）命令操作，元器件按水平中心线对齐。
A、CenterB、Distribute HorizontallyC、Center HorizontalD、Horizontal5、执行（ B ）命令操作，元器件按垂直均匀分布。
A、VerticallyB、Distribute VerticallyC、Center VerticallyD、Distribute6、执行（B ）命令操作，元器件按顶端对齐。
A、Align RightB、Align TopC、Align LeftD、Align Bottom7、执行(D )命令操作,元器件按底端对齐。
A、Align RightB、Align TopC、Align LeftD、Align Bottom8、执行(C )命令操作,元器件按左端对齐。
Ａ、Align Right B、Align TopC、Align LeftD、Align Bottom风嗯9、执行(A)命令操作,元气件按右端对齐。
A、Align RightB、Align TopC、Align LeftD、Align Bottom10、原理图设计时,按下(B )可使元气件旋转90°。
A、回车键B、空格键C、X键D、Y键11、原理图设计时,实现连接导线应选择(B )命令。
A、Place/Drawing Tools/LineB、Place/WireC、WireD、Line12、原理图编辑时,从原来光标下的图样位置，移位到工作区中心位置显示，快捷键是（ C ）。
专科《电子线路CAD》_试卷_答案
专科《电子线路CAD》一、（共75题,共150分）1. 设定电源及接地符号的方向，下列四个方向中不包括（）。
（2分）A.0 DegressB.90 DegreesC.180 DegreesD.360 Degrees.标准答案：D2. 放置网络标号，重复的编号将导致元件（）。
（2分）A.对接B.断路C.短接D.悬空.标准答案：C3. 瞬态特性分析可以获得电路中各节点对地电压、支路电流等信号的（）。
（2分）A.瞬时值B.静态值C.起始频率D.终了频率.标准答案：A4. 在原理图编辑器中，画图工具(Drawing Tools)栏内直线形状选择点划线应为（）。
（2分）A.SolidB.DashedC.DottedD.Small.标准答案：C5. 如果系统物理尺寸足够小，并且所有点同时响应为一个统一单位，则称为（）。
（2分）A.统一系统B.集合系统C.集总系统D.单位系统.标准答案：C6. 区分一个系统是分布式系统还是集总系统，要由流经该系统的信号的（）来决定。
（2分）A.上升时间B.下降时间C.过冲时间D.下冲时间.标准答案：A7. 下列哪一个是正确表达了光标会自动定位在R1上，并高亮显示（）。
（2分）A.GGR1B.GSR1C.SSR1D.SR1.标准答案：C8. 手机PCB板走线宽度最小可以做到多少MM（）。
（2分）A.0.1B.0.01C.0.001D.1.标准答案：A9. Layout中元件封装向导中包含几种形式（）。
（2分）A.5B.6C.7D.8.标准答案：B10. EMC定义中不包含的内容是（）。
（2分）A.EMIB.EMSC.EMBD.以上都是.标准答案：C 11. EMC认证是中国的图标是（）。
（2分）A.FCCCFD.标准答案：B12. 线路板设计中顶层丝印在哪一层（）。
（2分）A.第5层B.第6层C.第7层D.第4层.标准答案：B13. 复位电路放置位置说法正确的是（）。
（2分）A.靠近所在ICB.靠近所在电源C.靠近所在接口D.靠近电路版边缘.标准答案：A14. 印制电路板的（）层只要是作为说明使用。
电子线路CAD复习考试题及答案
四、名词解释1．ERC和DRC2．PCB编辑器中的丝印层3．文件复制4．网络表5．静态工作点分析6．CAD和CAM7．Electrical Grid8．原理图I/O端口9．元件封装图10．PCB编辑器中的禁止布线层11．原理图总线12．覆铜板13．网络标号14．直流扫描分析15．瞬态特性分析五、简答题1. 简要说明为什么要锁定栅格？2. 简要说明元件放置操作过程。
3．简述删除单个对象的操作方法。
4．印制电路板有哪些种类？简述它们的特点。
5．简述从电原理图中抽取网络表文件的操作过程？6．设置自动布线时布线参数有哪些？7．试列出画线工具栏内的5种常用工具。
8．简述放置网络标号的操作过程。
9．试列出画图工具栏内的5种常用工具。
10．在PCB布线或连线前元件引脚焊盘有何要求并简述操作方法？11．简述Protel99 SE PCB编辑器中的信号层（Signal layers）12．简述在PCB布局时元件间距的设置原则？13.原理图编辑器Design\Option…中可以设置哪些内容？14．简述放置网络标号的操作过程。
15．在PCB上设置跨接线时，应遵循哪些原则？16．简述修改对象属性的操作方法17．简述PCB中放置元件封装图的操作过程？18．简述为什么要进行手工预布线。
六、论述题1．试述电路板上元件排列方式的特点。
2．试述PCB设计操作流程。
3．试论述印制板的种类及结构。
四、名词解释（1 ERC: 原理图的电气检查DRC: PCB设计规则检查2 通过丝网印刷方式将元件外形、序号以及其他说明性文字印制在元件面或焊锡面上，以方便电路板生产过程的插件（包括表面封装元件的贴片）以及日后产口的维修操作。
丝印层一般放在顶层（Top Overlayer）。
3机械层没有电气特性，主要用于放置电路板上一些关键部位的注标尺寸信息、印制板边框以及电路板生产过程中所需的对准孔，允许同时使用4个机械层，常用1～2个机械层，对准孔、印制板边框等放在机械层4，而注标尺寸、注释文字等放在机械层1内。
电子线路CAD试题库及答案
电⼦线路CAD试题库及答案电⼦线路CAD复习题⼀、选择题1、Computer Aided Design简称为（ A ）(A) CAD （B）CAM （C）EDA （D）PLD2、运⾏Protel99 SE所要求的最低分辨率是（C ）（A）800＊600 （B）1000＊1000 （C）1024＊768 （D）1024＊6783、在进⾏电原理图编辑时，双击”Schematic Doc u ment”图标后，在”Document”⽂档下⾃动创建⼀个⽂件，其名为（ A ）（A）Sheet (B)Sheet (C)Sheet (D)Sheet4、原理图⽂件、印制板⽂件⼀般放在 C ⽂件夹内（A）Design Team （B）Recycle Bin （C）Documents5、原理图编辑好后，为了获得较好的打印效果，应将图纸⽅向设置为（ B ）（A）Landscape（⽔平）（B）Portrain（垂直）（C）两种⽅向均可6、设置SCH的⼯作环境时，”Visible”、”Snap”、”ElectricalGrid”三者的取值⼤⼩要合理，否则连线时会造成定位困难或连线弯曲的现象。
⼀般来说，可视栅格⼤⼩与锁定栅格⼤⼩相同，⽽“电⽓格点⾃动搜索”半径范围要 A 锁定栅格距离的⼀半。
（A）略⼩于（B）略⼤⼩（C）等于7、在放置元件操作过程，按下键盘上的Tab键，其作⽤是（ A ）（A）修改元件属性（B）旋转（C）空⼀格8、在元件属性设置窗中，元件的序号应在哪设置（ B ）（A）Footprint （B）Designator （C）Part(第⼀个)9、在元件属性设置窗中，元件的型号或⼤⼩应在哪设置（ C ）（A）Footprint （B）Designator （C）Part(第⼀个)10、在进⾏电原理图编辑时，如单击⿏标左键选定⽬标元件，这时如按空格键，则执⾏的操作是（ B ）（A）移动元件（B）使选定对象沿逆时针⽅向旋转90度（C）左右对称（D）上下对称11、在画电原理图时，⽤于连线操作的只能⽤ A ⼯具栏中的导线（A）Wiring Tools （B）Drawing Tools （C）Main Tools12、 A 既可⽤于同⼀张电路图内任何两个引脚之间的电⽓连接关系，也可⽤于表⽰同⼀电路系统中各分电路图之间元件引脚的连接关系。
电子线路CAD试题答案
1.什么是EDA?电子线路CAD的含义是什么？起什么左右？Protel ORCAD，Allegro分布是哪家公司产品？答：EAD是电子系统设计自动化的简称，电子线路CAD是电子线路计算器辅助设计的简称，主要用于辅助IC设计，电子电路设计，电路板设计，含仿真电路图设计自动布局布线，版面设计及验证等。
Protel :Altium公司產品，ORCAD:cadence公司產品，Allegro:cadence公司產品。
2.什么是光绘？有何忧点？光绘文件格式是什么？答：光绘机是一种计算器系统，可以接受CAD设计的PCB图形数据文件，它将利用光线直接在底片上绘制图形，然后经过显影，定影得到菲林底版，使光绘技术制作印制板菲林底板，速度快，精度高，质量好，而且避免在人工贴图或绘制底图时可能出现的人为错误，大大提高了工作效率，缩短了印制板的生产周期，光绘机使用的标准数据格式是Gerber RS274X格式。
3.什么是组件标号？绘制完电路图后标号发生混乱，如何处理？有哪两种处理方式？答:在绘制电路原理图时，设置在图纸上的每一个组件都有一个唯一的标号，与之相对应，组件的标号是原理图提供组件信息的主要途径，是为原理图选择各种组件规则检查和生成电路图SPICE NEHIST的主要依据。
在设计原理图过程中已经为每一个组件定义了一个相应的标号，但是在编辑的过程中经常需要添加或删除电路图中的组件，这样整个原理图的组件标号可能出现混乱，可通过如下两种方式解决：（1）手工修正，此方法操作简单，但是效率低。
（2）（3）利用Protel DXP提供的原理图自动标注功能标注组件。
4.何谓多功能组件？答：是指一类电子组件，其中一个组件体内具有多个功能完全相同的模块，如集成电路中的门电路系列。
5.什么是层次原理图？有何有点？答：把整张电路图分成几部分来画，特别是把整个电路图按照不同的功能分画在几张小图上，这种电路图称为层次原理图，这样做不但方便于交流，而且是更大的好处是可以是很复杂的电路变成相对简单的几个模块，结构清晰明了，非常便于检查，也容易修改。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子线路CAD复习题一、选择题1、Computer Aided Design简称为（ A ）(A) CAD （B）CAM （C）EDA （D）PLD2、运行Protel99 SE所要求的最低分辨率是（C ）（A）800＊600 （B）1000＊1000 （C）1024＊768 （D）1024＊6783、在进行电原理图编辑时，双击”Schematic Doc u ment”图标后，在”Document”文档下自动创建一个文件，其名为（ A ）（A）Sheet (B)Sheet (C)Sheet (D)Sheet4、原理图文件、印制板文件一般放在 C 文件夹内（A）Design Team （B）Recycle Bin （C）Documents5、原理图编辑好后，为了获得较好的打印效果，应将图纸方向设置为（ B ）（A）Landscape（水平）（B）Portrain（垂直）（C）两种方向均可6、设置SCH的工作环境时，”Visible”、”Snap”、”ElectricalGrid”三者的取值大小要合理，否则连线时会造成定位困难或连线弯曲的现象。
一般来说，可视栅格大小与锁定栅格大小相同，而“电气格点自动搜索”半径范围要 A 锁定栅格距离的一半。
（A）略小于（B）略大小（C）等于7、在放置元件操作过程，按下键盘上的Tab键，其作用是（ A ）（A）修改元件属性（B）旋转（C）空一格8、在元件属性设置窗中，元件的序号应在哪设置（ B ）（A）Footprint （B）Designator （C）Part(第一个)9、在元件属性设置窗中，元件的型号或大小应在哪设置（ C ）（A）Footprint （B）Designator （C）Part(第一个)10、在进行电原理图编辑时，如单击鼠标左键选定目标元件，这时如按空格键，则执行的操作是（ B ）（A）移动元件（B）使选定对象沿逆时针方向旋转90度（C）左右对称（D）上下对称11、在画电原理图时，用于连线操作的只能用 A 工具栏中的导线（A）Wiring Tools （B）Drawing Tools （C）Main Tools12、 A 既可用于同一张电路图内任何两个引脚之间的电气连接关系，也可用于表示同一电路系统中各分电路图之间元件引脚的连接关系。
（A）I/O端口（B）网络标号（C）导线（D）总线13、要删除多个对象时，可执行”Edit”菜单下的 B 命令后，将光标移到待删除的对象上，单击鼠标左键即可。
（A）Clear （B）Delete （C）Cut14、对多个对象进行标记后，执行”Edit”菜单下的 A 命令即可一次性地删除已标记的多个对象。
（A）Clear （B）Delete （C）End15、下面哪一项不是原理图电气检查的内容（ D ）（A）没有连接的网络标号（B）悬空的输入引脚（C）没有连接的电源及地线（D）没有标明元件的封装16、下面哪一项不是网络表文件中的元器件基本信息（）（A）元件的序号（B）元件封装形式（C）注释信息（D）各元器件的连接关系17、多层板除了具有双面板一样的顶层和低层外，在内部还有导电层，内部层一般为（）（A ）电源层 （B ）接地层 （C ）电源或接地层18、多层板的顶层和底层通过 与内部的导电层相连接。
（A ）导线 （B ）过孔 （C ）网络标号19、过孔的内径和外径一般要比焊盘的内径和外径（ ）。
（A ）大 （B ）小 （C ）可能大也可能小20、单面板中用来放置元件的工作层是（ ）（A ）顶层(Top Layer) （B ）底层(Bottom Layer) （C ）禁止布线层(KeepOut Layer) （D ）多层(MultiLayer)21、单面板中用来布线和焊接元件的工作层是（ ）（A ）顶层(Top Layer) （B ）底层(Bottom Layer) （C ）禁止布线层(KeepOut Layer) （D ）多层(MultiLayer)22、单面板中用来绘制印制电路板的边框的工作层是（ ）（A ）顶层(Top Layer) （B ）底层(Bottom Layer) （C ）禁止布线层(KeepOut Layer) （D ）多层(MultiLayer)23、焊盘直径D 与印制导线宽度W 关系大致为（ ）（A ）D D W 32~31= （B ）D D W 2~1= （C ）D W =24、同一电路板内，电源线、地线、信号线三者的线宽关系是（）（A）地线宽度＞电源线宽度＞信号线宽度（B）地线宽度＞信号线宽度＞电源线宽度（C）信号线宽度＞电源线宽度＞地线宽度25、印刷电路板又称为（）。
（A）SCH （B） PCB （C） DDB26、Protel 99 SE在初次启动时没有以下（）菜单。
（A） File （B） View （C）Design27、下列（）选项不是电路设计的步骤之一。
（A）绘制原理图（B）绘制PCB图（C）生成器件清单28、在Preferences对话框的Schematic选项卡中，如果取消选择Auto-Junction复选框，当原理图中出现Ｔ字形连接的时候，表面上连接在一起的导线实际上并没有电气意义上的连接。
需要用（）命令才能将交叉的导线连接起来。
（A）Place菜单下的Net Lable（网络标号）命令（B）Place菜单下的Wire（线）命令（C）Place菜单下的Junction（电气接点）命令29、PCB文件和SCH文件之间的桥梁是（）报表。
（A）网络表（B）元件清单（C）对象属性表30、（）报表中包含导线的属性。
（A）网络表（B）元件清单（C）对象属性表31、在PCB编辑器中，重新绘制图层的顺序为（）。
（A）根据图层绘制顺序对话框的设置而定（B）从顶层到底层的顺序（C）从底层到顶层的顺序32、利用Protel 99 SE设计电路板的过程中，需要经过一系列的流程才能够得到最终的电路板，那么一般来说，在完成原理图的设计之后需要进行的工作是（）。
（A）电气规则检查（B）生成网络表（C）新建PCB文件33、不是绘制层次电路图用到的特殊工具是（）。
（A）子图符号（B）子图入口（C）节点二、填空题1、在进行电原理图编辑时，缺省时打开的工具栏有Main Tools、Wiring Tools、Drawing Tools。
2、在进行电原理图编辑时，分立元件如电阻、电容、电感、三极管、电位器等元件的电气图形符号存放在Miscellaneous 元件库中。
3、执行关闭“自动放置电气节点”功能的方法是：单击“Tools”菜单下的”Preferences…”命令，在弹出的对话框内单击”Schematic”标签，单击”Options”设置框内的”Auto-Junction”复选框，去掉其中的“√”号即可。
4、如果原理图中的元件数目较多，使用实际导线连接显得很乱时，除了使用网络标号来表示元件引脚之间的电气连接关系外，还可以使用I/O端口描述导线与导线或元件引脚（包括任何两个电气节点）的电气连接关系。
5、使用I/O端口表示元件引脚之间的连接关系时，也指出了引脚信号的流向，说明I/O端口具有方向性。
6、修改对象属性的操作方法除了按下Tab键调出对象的属性设置窗外，还可直接将鼠标移到操作对象上，双击鼠标左键，可即刻调出操作对象的属性设置窗。
7、单击主工具栏的“标记”工具，与执行菜单命令”Edit/Select/Inside Area”效果相同。
8、对元件进行自动编号时，可执行”Tools”菜单下的”Annotate…”命令。
9、电原理图电气法测试结果中可能包含两类错误，其中”Error”是致命性错误，必须认真分析。
10、网络表文件()是原理图编辑器SCH与印制板编辑器PCB之间连接的纽带。
11、新元件的制作除了直接绘制新元件外，还可通过修改已有元件来制作新元件。
12、项目文件本质上还是原理图文件，只是扩展名为.prj而已；当模块电路原理图内含有更低层次的子电路时，该模块电路原理图文件的扩展名依然为.sch。
13、在编辑需进行仿真操作的电原理图时，电路图中所有元件的电气图形符号一律取自”Design Explorer 99 SE\Library\Sch”文件夹下的仿真测试用元件电气图形符号数据文件包内相应的元件库文件(.Lib)中。
14、多层板是具有多个导电层的电路板。
15、焊盘的作用是在焊接元件时放置焊锡，将元件引脚与铜箔导线连接起来。
16、过孔的制作方法为：在多层需要连接处钻一个孔，然后在孔的孔壁上沉积导电金属（又称电镀）。
17、过孔主要有穿透式和盲过孔两种形式。
18、丝印层主要采用丝印印刷方法在印制电路板的顶层和底层印制元件的标号、外形和一些厂家的信息。
19、印制电路板的设计过程简单来说，就是在印制板图纸上放置元件封装，再用铜箔导线将放置的元件连接起来。
20、Protel 99 SE所用的计量单位有两种：英制(Imperial)和米制(Metric)，默认为英制单位，它们之间的换算关系是：1mil=0.0254mm。
21、印制电路板的设计主要是布置铜箔导线。
22、为使电路系统工作可靠，应在每一数字集成电路芯片以及运算放大器、各类传感器、A/D及D/A转换器芯片等的电源和地之间放置退耦电容。
23、原理图编辑系统内编辑出的文件后缀为。
２4、Ｐrotel 99 SE的状态栏位于窗口的。
25、在放置元件的十字光标命令状态下，可以按键调出元件属性对话框，按键可以旋转元件。
按或者键可以将元件以相应的坐标轴镜像翻转。
26、方块电路是用一个带有若干子电路的方块来表示的主电路。
27、焊盘的形式有圆形、方形和八角形。
28、焊盘有针脚式和表面粘贴式两种。
三、名词解释1、电路仿真：以电路分析理论为基础，通过建立元器件的数学模型，借助数值计算方法，在计算机上对电路功能、性能指标进行分析计算，然后以文字、表格、图形等方式在屏幕上显示出电路性能指标。
2、元件封装：与实际元件形状和大小相同的投影符号称为元件封装。
3、飞线：主要用于表示名个焊盘的连接关系，指引铜箔导线的布置，它不是实际的导线。
四、简答题五、上机操作题单级放大电路如图所示，设计该电路的印刷电路板。
（56分）设计要求：1．设计数据库用自己的名字来命名，原理图设计文件用单级放大电路命名；（4分）2．进行ERC测试；（10分）3．生成元件列表；（10分）4．生成网络表；（10分）5．生成PCB板，用单面板，电源地线的铜膜线宽度为50mil，一般布线宽度为20mil，人工连接铜膜线，布线时只能单层走线；（22分）该Array电路中元件的封装形式及说明见表。
