拼画手压阀装配图

合集下载

AutoCAD机械制图基础及应用第12章典型机械部件装配图的绘制

12.1.8 注写零件序号、技术要求并填写明细表和
标题栏
22
23
《AutoCAD机械制图基础及应用》
第12章
典型机械部件装配图的绘制
12.2 平口虎钳装配图的绘制
12.2.1 平口虎钳结构分析与绘图思路确定
平口虎钳是常用的夹具，对加工过程中的工件起固定、夹紧、定位作用。在平口虎钳的装配图中，主体零件钳座8固定后，再用扳手转动螺杆1，通过螺杆1与方块螺母4上旋合的螺纹副带动活动钳口6沿螺杆轴向移动（活动钳口6通过紧固螺钉5与方块螺母4连接），形成对工件的加紧与松开。
26
27
28
29
《AutoCAD机械制图基础及应用》
第12章
典型机械部件装配图的绘制
12.2 平口虎钳装配图的绘制 12.2.2 利用机械样板文件新建图形文件 12.2.3 修整并复制“钳座”零件所需视图
复制钳座零件视图，对其各视图进行修整： 1）删除多余图线，锁定“粗实线”和“中心线”图层，全选图形，使用删除命令，使得图形中只剩下粗实线与中心线，然后解锁。 2）删除俯视图上螺纹孔的投影，删除左视图上部不需要的螺纹孔和下部孔状结构的投影。 3）将修整好的视图复制至装配图图框内。
25
《AutoCAD机械制图基础及应用》
第12章
典型机械部件装配图的绘制
12.2 平口虎钳装配图的绘制
12.2.1 平口虎钳结构分析与绘图思路确定
平口虎钳装配图绘制的基本思路为： • 先修整复制钳座8，再沿着竖直方向装配主线依次拼画活动钳口6、方块螺母4和紧固螺钉5； • 然后沿着水平方向（左右）装配主线依次拼画厚垫圈 9、螺杆1、六角螺母2和垫圈3 • 最后绘制护口板7和螺钉10。

机械制图习题集第九章的答案装配图共18页

九、装配图 9.4 读平口钳装配图并拆画零件图
1.固定钳体
22上88..00一44..22题002200 下一题章目录总目录退出
九、装配图 9.4 读平口钳装配图并拆画零件图
2.丝杆
22上88..00一44..22题002200 下一题章目录总目录退出
九、装配图 9.4 读平口钳装配图并拆画零件图
1.泵体
22上88..00一44..22题002200 下一题章目录总目录退出
九、装配图 9.7 读齿轮油泵装配图并拆画零件图
2.泵盖
22上88..00一44..22题002200 下一题章目录总目录退出
九.齿轮
22上88..00一44..22题002200 下一题章目录总目录退出
3.活动钳体
22上88..00一44..22题002200 下一题章目录总目录退出
九、装配图 9.5 读顶尖座装配图并拆画零件图
1.尾座体
22上88..00一44..22题002200 下一题章目录总目录退出
九、装配图 9.5 读顶尖座装配图并拆画零件图
2.底座
22上88..00一44..22题002200 下一题章目录总目录退出
九、装配图 9.6 读快速阀装配图并拆画零件图
2.阀体
22上88..00一44..22题002200 下一题章目录总目录退出
九、装配图 9.6 读快速阀装配图并拆画零件图
3.上封盖
22上88..00一44..22题002200 下一题章目录总目录退出
九、装配图 9.7 读齿轮油泵装配图并拆画零件图
九、装配图 9.1 拼画手压阀装配图

手压阀装配图

二、SolidWorks手压阀的模拟仿真
• 设计思路：一、理解手压阀的功能
、工作原理，结构特点、零件之间的装配关系，对手压阀所有零部件的设计。二、运用SolidWorks软件对手压阀进行三维建模和装配体等。
三、手压阀的所有零件
销子手柄
阀杆
缩紧螺母填料阀体弹簧胶垫
基于SolidWorks的手压阀的模拟仿真设计
班级：10级机械二班姓名：裴国瑞导师：张超
一、计算机仿真技术
• 计算机仿真技术利用计算机科学技术的成果建立被仿真的系统的模型，是科学工作者、工程技术人员、优化设计、操作训练的有力工具。
• 它具有高效、安全、受环境条件的约束较少等优点，已成为分析、设计、运行、评价、培训系统（尤其是复杂系统）的重要工具。它是涉及计算数学、工程控制、各种实际系统的专业知识、计算机软硬件技术等多学科领域的一项综合性高科技技术。
调节螺母
四、手压阀
的工作原理
在弹簧作用下阀杆锥面靠紧阀体锥孔，阀门关闭。
向下压手柄阀杆下移，阀门打开。
Байду номын сангаас

装配图1

球阀是控制阀体1 阀体阀芯4 阀芯液体流量的一种
密封圈3 密封圈调整垫5 调整垫
阀盖2 阀盖
开关装置
球阀装配体分解图
转动扳手13，阀杆12通过嵌入阀芯槽转动扳手13，阀杆12通过嵌入阀芯槽 13 12 内的扁榫转动阀芯4 使流体通过或截断。内的扁榫转动阀芯4，使流体通过或截断。阀杆12 阀杆螺柱6 螺母螺柱螺母7 扳手13 扳手填料压紧盖11 紧盖阀体1 阀体
零件无法定位轴上切槽孔边倒角
返回
阀盖2 填料垫8 阀盖填料垫
密封圈3 密封圈
阀芯4 阀芯
调整垫5 调整垫
●
功用：功用：
装配图用来表达机器或部件的工作原理、装配图用来表达机器或部件的工作原理、工作原理各组成部分的相对位置及装配关系。各组成部分的相对位置及装配关系。制定装配工艺规程，进行装配检验、装配、是制定装配工艺规程，进行装配、检验、安装及维修的技术文件的技术文件。安装及维修的技术文件。
18.1 装配图的内容 18.2 装配图的规定画法和特殊画法
18.3 常见装配结构
18.1 装配图的内容
装配图是用来表达机器或部件的图样。装配图是用来表达机器或部件的图样。是用来表达机器或部件的图样
填料压紧盖11 紧盖扳手13 扳手阀杆12 阀杆
填料9、填料、10
填料垫8 填料垫螺母7 螺母螺柱6 螺柱
●
内容: 内容:
(1) (2) (3) (4) 一组视图。一组视图。必要的尺寸。必要的尺寸。技术要求。技术要求。标题栏、零件序号及明细栏。标题栏、零件序号及明细栏。装配图
18.2 装配图的规定画法和特殊画法

拼画装配图-球阀-d

装配结构的合理性
确保轴肩与端面接触同方向接触面仅一个
返回
同方向接触面仅一个
返回
由零件图拼二、看懂全部零件图
•三、确定装配图表达方案(主视图和其它视图) •四、画图步骤： 2. 抓住装配干线，由外向内或由内向外，按顺序逐个画出各零件。 3. 完成装配图底稿，检查、整理并加深
1. 确定图幅、比例，画基准线，确定各视图位置。
4. 完成装配图的其他内容
继续返回
根据球阀的装配示意图了解部件的作用和工作原理
拼画球阀的装配图
旋转90°关闭
流出
流进
返回
看懂全部零件图
上一级
返回
返回
返回
返回
画球阀装配图
返回
11-7-4
返回
内容小结
装配图是在机器设计、装配、调试、安装和维修中的一种重要的技术文件，它主要表达机器的工作原理和装配关系。装配图包括一组视图、必要的尺寸、技术要求、零件编号、明细栏和标题栏等内容与零件图相比，装配图有自己的规定画法和特殊表达方法，应结合实践环节熟练掌握通过实践环节掌握绘制装配图的方法和步骤

由零件图拼画装配图

– 实心件、标准紧固件或其他标准组件，若剖面线通过其基本轴线时，这些零件均按不剖绘制。
– 特殊画法：拆卸画法、沿结合面剖切画法、假想画
法、夸大画法、简化画法。
• 画装配图
根据部件的大小与复杂程度选择图幅根据部件的大小与复杂程度选择绘图比例安排各视图的位置（注意留有尺寸、序号、名细表和技术要求的位置）开始绘图
装配图的主视ቤተ መጻሕፍቲ ባይዱ选择
– 能反映安放位置和工作位置 – 能反映主要装配关系和工作原理
其它视图的选择
补充其它装配关系、外形及局部结构的视图
装配图的视图表达：
– 零件的视图的表达方法在装配图中仍适用。 – 规定画法：
– 两相邻零件的配合面和接触面，规定只画一条线。
– 两相邻零件的剖面线倾斜方向应相反，或方向一致而间隔不等。在同一图样的各个视图上，同一零件的剖面线倾斜方向与间隔应保持一致。
– 先绘主要轴线（装配干线）、对称中心线、作图基准线
– 由主视图开始画，可几个视图配合进行 – 剖视图要以装配干线为准，由内向外逐个画出各零
件或由外向内逐个画出各零件。但要注意消隐。 – 用细实线（淡）画底稿；经校核后加深；画剖面线；
尺寸；编写序号、名细栏；再校核；签名。
装配图的画法举例：（虎钳装配）

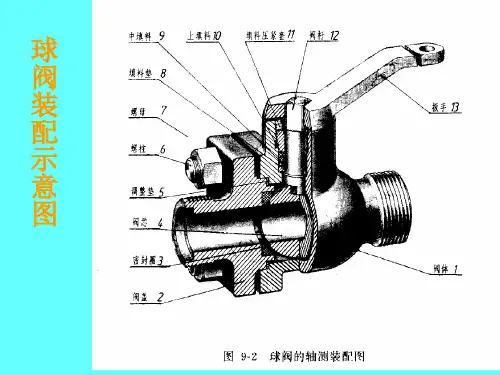

球阀装配示意图
• 了解部件的装配关系和工作原理
对部件和机器的实物或装配示意图进行分析，了解其工作原理明确以哪个零件为中心进行装配了解各零件之间的装配关系核对各配合尺寸以确定配合性质
通过以上分析可基本了解各零件之间的相互关系，为画装配图做好准备
球阀装配示意图
• 确定表达方案（既视图选择）

手压阀装配图

a
3
手柄销销钉
调节螺母
a
球头锁紧螺母
阀体
阀杆
弹簧胶垫
4
手压阀的装配过程
a
5
阀体
a
6
装上阀杆
a
7
装上弹簧
a
8
装上胶垫
a
9
拧上调节螺母
a
10
放进填料
a
11
拧紧锁紧螺母
a
12
将手柄孔对准阀体孔
a
13
装上销钉
a
14
插进销
a
15
将销脚扳弯
a
16
销钉销
手柄
阀杆
a
锁紧螺母填料阀体弹簧胶垫
调节螺母 17
手压阀的工作原理
a
18
在弹簧作用下阀杆锥面靠紧阀体锥孔，阀门关闭。
a
19
向下压手柄阀杆下移，阀门打开。
a
20
画底作图基准线
画各零件底稿线
作
图
步
加深图线，标注尺寸编零件序号，填写标题栏
骤
a
21
画作图基准线
a
22
画阀座底稿线
a
39
a
40
画手柄底稿线
a
41
销
a
42
画销底稿线
a
43
a
44
加深图线
a
45
画剖面线
a
46
标注尺寸
a
47
编写零件序号
a
48
填写标题栏
a
49
注意螺纹连接的画法。

装配图球阀分解图ppt课件.ppt

沿轴承盖与轴承座的结合面剖切，拆去上面部分，以表达轴衬与轴承座孔的装配情况。
滑动轴承
为了规范事业单位聘用关系，建立和完善适应社会主义市场经济体制的事业单位工作人员聘用制度，保障用人单位和职工的合法权益
沿轴承盖与轴承座的结合面剖切的画法，俯视图表达了轴衬与轴承座孔的装配情况。
● 内容:
(1) 一组视图。 (2) 必要的尺寸。 (3) 技术要求。 (4) 标题栏、零件序号及明细栏。
装配图
为了规范事业单位聘用关系，建立和完善适应社会主义市场经济体制的事业单位工作人员聘用制度，保障用人单位和职工的合法权益
11.2
装配图的规定画法和特殊画法
一、规定画法
3. 画主要装配线
①轴承座（被其它零件挡住的线可不画）
为了规范事业单位聘用关系，建立和完善适应社会主义市场经济体制的事业单位工作人员聘用制度，保障用人单位和职工的合法权益
3. 画主要装配线
①轴承座 ②下轴衬
为了规范事业单位聘用关系，建立和完善适应社会主义市场经济体制的事业单位工作人员聘用制度，保障用人单位和职工的合法权益
为了规范事业单位聘用关系，建立和完善适应社会主义市场经济体制的事业单位工作人员聘用制度，保障用人单位和职工的合法权益
⒊ 简化画法零件的工艺结构，
垫圈厚度夸大画出
如倒角、圆角、退刀槽倒角、退
等可不画。
刀槽不画
滚动轴承、螺栓联接等可采用简化画法。
⒋ 夸大画法
滚动轴承
薄垫片的厚度、简化画法
为了规范事业单位聘用关系，建立和完善适应社会主义市场经济体制的事业单位工作人员聘用制度，保障用人单位和职工的合法权益

《拼画手压阀装配》课件

当手压阀处于关闭状态时，阀芯与阀座紧密接触，阻止流体通过
当手压阀处于开启状态时，阀芯与阀座分离，流体可以通过阀芯与阀座的间隙流动
手压阀具有结构简单、操作方便、密封性好等特点，广泛应用于各种流体控制系统中
汽车行业：用于控制汽车油路、气路等
医疗行业：用于控制医疗设备的压力、流量等
定期进行手压阀的清洁和维护，保持其清洁和干燥
拼画手压阀的安全操作规范
佩戴防护手套和护目镜
确保手压阀处于关闭状态
检查手压阀是否完好无损
操作过程中保持手压阀平稳，避免晃动
操作完成后，确保手压阀关闭并固定
定期检查手压阀，确保其安全可靠
佩戴防护眼镜和手套，防止眼睛和手部受伤保持工作区域整洁，避免杂物绊倒或滑倒使用正确的工具和设备，避免使用不当造成伤害遵守操作规程，避免操作失误造成伤害
拼画手压阀装配流程
螺丝刀：用于拆卸和安装螺丝
手套：用于保护手部，防止受伤
润滑油：用于润滑零件，减少摩擦
工作台：用于放置零件和工具，方便操作
手册：用于参考装配流程和注意事项
拼画手压阀：用于装配的主要工具
扳手：用于拆卸和安装螺母
清洁布：用于清洁零件和工具
安全眼镜：用于保护眼睛，防止飞溅物伤害
当手压阀出现异常情况时，应立即停止使用并进行检查。
如果发现手压阀存在泄漏等安全隐患，应立即采取措施进行修复。
在使用过程中，如果发现手压阀出现故障或异常，应立即关闭阀门并联系专业人员进行检修。
在使用过程中，应注意观察手压阀的工作状态，及时发现并处理异常情况。
拼画手压阀的发展趋势和未来展望

五、读手压阀装配图,回答问题。(14分)

2.单项选择题（共6小题，每小题1分）（2）手柄上的波浪线表示什么画法？省略画法断裂画法简化画法
查看答案
重新选择
2.单选第（2）题共（6）题
8-- 装配图
工程图学
五、读手压阀装配图，回答问题。（14分）
2.单项选择题（共6小题，每小题1分）（3）M22 表示：
普通螺纹
管螺纹梯形螺纹
1.填空（共6小题，8分，每空1分）（2）该部件名称是：
查看答案重新填写
单击此钮看放大标题栏再次单击隐藏
1.填空第（2）题共（6）题
8-- 装配图
工程图学
五、读手压阀装配图，回答问题。（14分）
1.填空（共6小题，8分，每空1分）
（3）该装配图主视图采用的表达方法是：
查看答案重新填写
查看答案重新填写
1.填空第（6）题共（6）题
8-- 装配图
工程图学
五、读手压阀装配图，回答问题。（14分）
2.单项选择题（共6小题，每小题1分）（1）左视图用了什么表达方法？局部剖基本视图选第（1）题共（6）题
8-- 装配图
工程图学
五、读手压阀装配图，回答问题。（14分）
查看答案
重新选择
2.单选第（3）题共（6）题
8-- 装配图
工程图学
五、读手压阀装配图，回答问题。（14分）
2.单项选择题（共6小题，每小题1分）（4） M22尺寸中7H/6g表示：
中径顶径的公差带代号配合公差公差带
查看答案
重新选择
2.单选第（4）题共（6）题
8-- 装配图
工程图学
1.填空第（3）题共（6）题
8-- 装配图

手压阀的三维设计.

手压阀的三维设计系（院）：学生姓名：专业班级：学号：指导教师：2012年11月10日声明本人所呈交的手压阀的三维设计，是在指导教师的指点和查阅相关资料下独立进行分析研究所完成的。

除文中注明引用的内容外，本论文不包含其他个人已经发表或撰写过的研究成果。

对本文的研究做出重要贡献的个人和集体，均已在文中作了明确说明并表示谢意。

作者签名：日期：2012年11月2日【摘要】根据UG NX软件的大量使用，UG NX软件已经成为目前机械行业的设计强有力的帮手，用UG NX做三维设计可以很大提高工作效率，方便观察。

为了掌握用UG NX软件进行产品三维设计的全过程，熟练UGNX运用技巧，本次毕业设计就以手压阀为设计对象，先对手压阀进行建模,重点在手压阀的绘制过程及装配环节，然后对模型进行了装配和渲染，最后生成比较逼真的手压阀外观图。

【关键词】：手压阀；UG NX；三维设计引言 (1)一、CAD/UG简介 (2)（一）CAD技术的发展现状 (2)（二）UG NX (2)二、利用UG软件进行三维设计 (3)（一）手压阀简介 (3)（二）建模思路 (3)（三）手柄的创建过程 (4)（四）阀体的创建过程 (5)（五）阀杆的创建过程 (9)（六）弹簧的创建过程 (12)（七）销钉的创建过程 (14)（八）锁紧螺母的创建过程 (16)（九）调节螺母的创建过程 (18)（十）胶垫的创建过程 (19)（十一）装配和渲染 (21)总结 (29)参考文献 (30)谢辞 (31)UG CAD/CAM(简称UG) 软件是当今应用最为广泛的大型CAD/CAE/CAM 集成化软件之一，它的功能覆盖了从概念设计到产品生产的整个过程。

并且广泛应用于航空、航天、汽车、造船、通用机械和模具加工及设计和医疗器械行业等领域。

它提供了强大的实体建模技术，提供了高效能的曲面构造能力，能够完成最复杂的造型设计。

CAD/CAM 系统提供了一个基于过程的产品设计环境，使产品开发从设计到加工真正实现了数据的无缝集成，从而优化了企业的产品设计与制造。

手压阀的建模与装配

（一）手压阀中各零件的三维建模过程：阀体1.打开Solid Works，选择“资源选项卡”，单击“新建文档”，选择“零件”并确定创建文档。

2.选择上视基准面并画出如下草图1（圆半径为28mm），使用“剪裁实体”按钮得到草图2。

草图1 草图23.点击特征选项卡中的“拉伸凸台、基体”按钮，在方向选项卡中输入拉伸深度为105mm 并确定，得到下图中的凸台。

4.按“空格”选择上视，单击零件顶面并在面上绘制如下图形（内圆半径为23mm），选择特征中的“拉伸切除”按钮，输入切除深度为18mm，确定后得到如下实体。

5．右键点击“右视基准面”，选择“草图绘制”并在右视基准面中画一个圆心距底面35mm，半径为15mm的圆，再单击“拉伸凸台”按钮，设置拉伸长度为58mm，得到下图实体6.再次右键“右视基准面”，选择草图绘制并绘制如下草图，单击“拉伸凸台”按钮，选择“反向”，拉伸长度为60mm，确定后生成下例实体。

7. 右键“前视基准面”，选择草图绘制并绘制如下草图。

单击退出草图，选择特征选项卡中的“筋”特征，单击草图，设置宽度为6mm，确定后生成如下实体。

8.调整视图至左视，单击主柱体的左平面并右键选择“草图绘制”，绘制如下草图。

再单击“拉伸凸台”按钮，设置长度为24mm，确定后得到如下实体。

9.选择正视，单击长方体的面后画如下草图（圆r=12mm），并用拉伸凸台拉伸6mm成实体。

10.单击特征选项卡中的“镜像”按钮，镜像面选择前视基准面，镜像特征选择步骤8、9中拉伸生成的两个实体，点击确定后生成如下实体。

11.下面开始对阀体内部开始建模。

右键“前视基准面”并选择“剖面视图”，得到阀体剖面，右键选择前视基准面进入草图绘制，并画如下草图。

单击特征选项卡中的“旋转切除”按钮，给定深度360度，确定后得到如下实体。

12．在剖面上再绘制如下草图（孔直径均为15mm），同样用“旋转切除”按钮得到实体。

13.右键选择前视基准面并绘制如下草图。

手压阀的三维设计.

除文中注明引用的内容外，本论文不包含其他个人已经发表或撰写过的研究成果。

对本文的研究做出重要贡献的个人和集体，均已在文中作了明确说明并表示谢意。

并且广泛应用于航空、航天、汽车、造船、通用机械和模具加工及设计和医疗器械行业等领域。

它提供了强大的实体建模技术，提供了高效能的曲面构造能力，能够完成最复杂的造型设计。

CAD/CAM 系统提供了一个基于过程的产品设计环境，使产品开发从设计到加工真正实现了数据的无缝集成，从而优化了企业的产品设计与制造。

由零件图拼画装配图文稿演示

达方案（既视图选择）
装配图的主视图选择
1. 能反映安放位置和工作位置 2. 能反映主要装配关系和工作原理
其它视图的选择
补充其它装配关系、外形及局部结构的视图
装配图的视图表达：
1. 零件的视图的表达方法在装配图中仍适用。 2. 规定画法：
1) 两相邻零件的配合面和接触面，规定只画一条线。
尺寸；编写序号、名细栏；再校核；签名。
装配图的画法举例：（虎钳装配）
由零件图拼画装配图文稿演示
（优选）由零件图拼画装配图.
球阀装配示意图
1. 了解部件的装配关系和工作原理
对部件和机器的实物或装配示意图进行分析，了解其工作原理明确以哪个零件为中心进行装配了解各零件之间的装配关系核对各配合尺寸以确定配合性质
通过以上分析可基本了解各零件之间的相互关系，为画装配图做好准备
2) 两相邻零件的剖面线倾斜方向应相反，或方向一致而间隔不等。在同一图样的各个视图上，同一零件的剖面线倾斜方向与间隔应保持一致。
3) 实心件、标准紧固件或其他标准组件，若剖面线通过其基本轴线时，这些零件均按不剖绘制。
3. 特殊画法：拆卸画法、沿结合面剖切画法、假想画
法、夸大画法、简化画法。
3. 画装配图
根据部件的大小与复杂程度选择图幅根据部件的大小与复杂程度选择绘图比例安排各视图的位置（注意留有尺寸、序号、名细表和技术要求的位置）开始绘图
1. 先绘主要轴线（装配干线）、对称中心线、作图基准线
2. 由主视图开始画，可几个视图配合进行 3. 剖视图要以装配干线为准，由内向外逐个画出各零
件或由外向内逐个画出各零件。但要注意消隐。 4. 用细实线（淡）画底稿；经校核后加深；画剖面线；

闸阀的装配图、零件图

12.装配图1.装配图的内容根据装配图的作用，一张完整的装配图应该包括以下内容:1)一组视图选用一组恰当的视图表达来机器或部件的工作原理，各零件间的装配、连接关系和主要形状等。

2)几类尺寸装配图中的尺寸一般只标注机器或部件的规格尺寸、装配尺寸、安装尺寸、总体尺寸，以及其他主要尺寸。

a.性能(规格)尺寸表示机器和部件性能（规格）的尺寸，在设计时就已确定，也是设计、了解和选用该机器或部件的依据.b.装配尺寸包括保证有关零件间配性质的尺寸，保证零件相对位置的尺寸，装配式进行加工的有关尺寸等。

c.安装尺寸机器或部件安装时所需的尺寸.d.总体尺寸部件外形轮廓的大小，及总长、总宽和总高。

它为包装、运输和安装过程所占的空间大小提供了数据。

e.其他重要尺寸它们是在设计中决定，又不属于上述几类尺寸的一些重要尺寸。

如运动零件的极限尺寸、主题零件的重要尺寸等。

3)技术要求用文字或符号说明机器或部件的性能、装配、调试和使用等方面的要求。

4)零件的序号、明细栏及标题栏序号是将装配图中各组成零件按一定的格式编号。

明细栏是用作填写零件的序号、代号、名称、数量、材料、重量、备注等。

标题栏的内容、格式、尺寸等已经标准化，且与零件图的标题栏完全一样，主要填写机器或部件的名称、代号、比例及有关部门人员的签名等。

序号（代号）的编写规则（GB/T4485.2-1984)：1)) 序号由圆点、指引线、水平线、（或园）及数字组成，见图(a)。

指引线和水平线（或园）均为细实线，数字写在水平线上方（或小园内），数字高度应比尺寸数字高度大一号，指引线应从所指零件的可见轮廓内引出，并在末端画一圆点，当所指部分不易画圆点（如很薄的零件或涂黑的剖面）时，可在指引线末端画一箭头以代替圆点,见图(b)。

2)) 指引线应尽量分布均匀，彼此不能相交，当通过剖面线区域时，须避免于剖面线平行。

必要时，指引线可曲折一次，见图(c).3)) 对于一组紧固件（如螺栓、螺母和垫圈）及装配关系清楚的组件允许采用公共指引线，其编写形式见图（d).4))编写图样中的序号时，应按水平或垂直方向整齐排列，可顺时针方向或逆时针方向编号。
