AVC上位机操作使用说明书

合集下载

铱控AVC运行手册

一、上位机运行操作1.1主界面介绍（图3.1.1）主界面顶部的一行左边显示的时钟（图 3.1.2）。

中间为使用公司的名称，右部显示每台机组当前的信号是否正常，如果通讯中断，则显示为：“**机组与上位机失去联系！”。

最右端有一个向下的箭头，点击它可以查看历史通讯记录。

历史通讯记录采用确认机制。

（图3.1.2）主界面第二行左部为报警设置。

（图 3.1.3）最左端的数据显示当前未修复的报警数量。

如果这时有报警发生，铃铛会闪动提醒，直到用户点击“当前报警”查看。

你也可以点击“历史报警”查看某一天的报警记录。

“操作记录”查看曾经进行的操作。

主界面第二行右部为全厂数据显示。

右下部的红色字显示为当前无功下发的方式，“遥调，当地，或人工”；及无功下发分配的方法。

用户可以在运行设置中对它进行修改。

（图3.1.3）主界面中部数据框显示的是单机数据。

（图1.4）各字母代表含意如下：Qo：机组无功目标Q：机组无功P：机组有功COSΦ：功率因数U：机端电压I：定子电流（图1.4）If：转子电流。

主界面数据框上方的小球表示单机投退的状态。

绿色代表退，红色代表投，灰色代表与上位机失去联系。

主界面底部是功能按钮。

打开程序后，只有“权限登录”，“关于软件”，“退出系统”按钮可用，其余变灰为不可用。

当用户正确登录后，所有功能按钮可用。

当与上位机发生中断时，主界面的单机数据，全厂数据，厂用电压数据，开关等在保持原值不变的情况下，颜色变灰显示。

1.2权限登录。

（图3.2.1）（图3.2.1）（图3.2.2）用户打开软件后，首先需要登录；点击主界面的“权限登录”按钮，显示（图3.2.1）的登录框。

用户输入正确用户名、职务、和密码后点击“确定”键。

如果输入正确，“修改密码”键、与“登出”键为可用。

根据用户登录的职务，本软件的部分或全部功能为可用。

如果用户点击了“修改密码”框。

登录窗口将会变为（图3.2.2）显示。

用户分两次输入密码，如果两次密码正确，点击“确定”即可完成密码的修改。

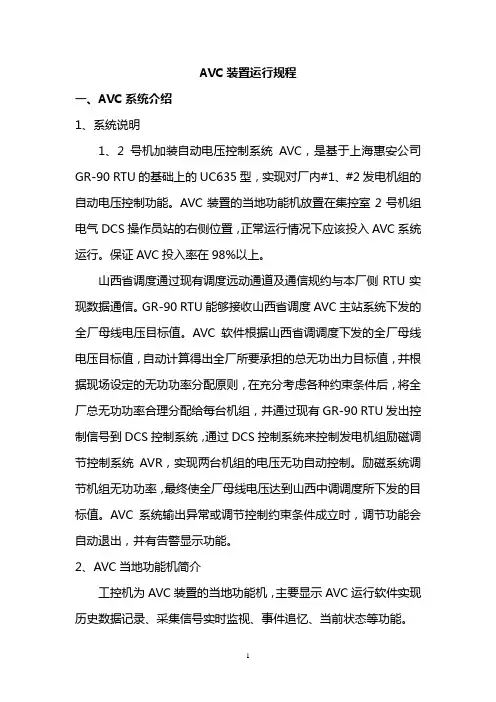

AVC装置运行规程

AVC装置运行规程一、AVC系统介绍1、系统说明1、2号机加装自动电压控制系统AVC，是基于上海惠安公司GR-90 RTU的基础上的UC635型，实现对厂内#1、#2发电机组的自动电压控制功能。

AVC装置的当地功能机放置在集控室2号机组电气DCS操作员站的右侧位置，正常运行情况下应该投入AVC系统运行。

保证AVC 投入率在98%以上。

山西省调度通过现有调度远动通道及通信规约与本厂侧RTU实现数据通信。

GR-90 RTU能够接收山西省调度AVC主站系统下发的全厂母线电压目标值。

AVC软件根据山西省调调度下发的全厂母线电压目标值，自动计算得出全厂所要承担的总无功出力目标值，并根据现场设定的无功功率分配原则，在充分考虑各种约束条件后，将全厂总无功功率合理分配给每台机组，并通过现有GR-90 RTU发出控制信号到DCS控制系统，通过DCS控制系统来控制发电机组励磁调节控制系统AVR，实现两台机组的电压无功自动控制。

励磁系统调节机组无功功率，最终使全厂母线电压达到山西中调调度所下发的目标值。

AVC 系统输出异常或调节控制约束条件成立时，调节功能会自动退出，并有告警显示功能。

2、AVC当地功能机简介工控机为AVC装置的当地功能机，主要显示AVC运行软件实现历史数据记录、采集信号实时监视、事件追忆、当前状态等功能。

AVC的运行状态设置分为AVC公用定值（即上位机）状态和单一机组状态两级，均在“AVC定值设置”中实现。

上位机AVC状态分“投入”与“退出”两种，由投退按钮实现投退。

投入后，还需要设置“通讯失败后的控制模式参数设置”，有三个选项2/1/0，分别对应“远方保持控制”、“本地控制模式”、“闭锁控制模式”，由调度规定设置，要求选择2选项，即“远方保持控制”。

AVC控制模式有“本地”、“远方”二种，按照调度规定设置，要求选择“远方”模式。

远方目标值类型有“绝对值”和“增加量”两种，选择“绝对值”型。

1号和2号机组的AVC状态分“投入”与“退出”两种，由投退按钮实现，在投入的情况下，可以通过“增/减”按钮的闪动监视实时定值的调节方向。

AVC操作说明

AVC操作说明一、AVC系统开环/闭环设置进入AVC主画面—>运行参数。

双击是否闭环选项，将其设置为是或否。

（1）（2）（3）二、变电站及设备状态设置1.变电站闭环\开环状态设置。

a）进入AVC控制画面。

（1）b）右键点击自动控制标志选择厂站控制变位，即可进行整个变电站的闭环和开环切换。

2.设备的闭锁和解锁设备闭锁位有四种即投入、自动闭锁、人工闭锁、人工+自动。

投入：图标显示绿色。

自动闭锁：图标显示红色。

解锁方法：右键点击图标，选择解锁告警闭锁，输入用户名和密码，之后一直点击确定。

人工闭锁：图标显示灰色。

解锁方法：右键点击图标，选择解除人工闭锁，输入用户名和密码，之后一直点击确定。

人工闭锁方法：右键点击图标，选择人工闭锁，输入用户名和密码，之后一直点击确定。

人工+自动：图标显示黄色。

解锁方法：依据以上方法，一次解除两种闭锁。

注意事项：1.在设备投入AVC闭环自动控制的情况下，手工操作设备后，会自动闭锁被操作设备，需要监控员人为的在AVC控制状态图上解除手工操作闭锁，AVC 才能正常遥控此设备。

2.由于某些遥信、遥测上送比较慢，导致AVC系统判断动作超时，进而误认为操作是人工操作，自动闭锁设备控制。

需要监控员人为的在AVC控制状态图上解除闭锁，AVC才能正常遥控此设备。

3.由于母线电压长时间不刷新，AVC系统会自动的将母线闭锁（不关注母线电压是否越限），待检测到电压有刷新时，AVC系统会自动的将母线闭锁解除。

4.并列调档如果有一台主变遥控失败，AVC系统会在4分钟之后对档，即重新遥控上次不成功的主变，如果对档不成功，AVC系统会回调之前遥控成功的主变，使其并列档位一致。

AVC会对遥控不成功的主变进行闭锁，需要监控员人为的在AVC控制状态图上解除闭锁，AVC才能正常遥控此设备。

5.检测到设备有故障会自动闭锁，故障解除后续人工解除闭锁。

6.主变和电容器检修时，要先在AVC上闭锁设备，禁止AVC对其遥控，然后现场人员才能操作，以免发生安全事故。

AVC电压自动控制系统技术使用说明书

AVC电压自动控制系统技术使用说明书安徽立卓智能电网科技有限公司2013-09-10AVC电压自动调控系统技术使用说明书（资料版本号：V2.2）编写：张平刚审核: 陈超批准: 程琦前言 (1)1. 系统概述 (2)1.1. 概述 (2)1.1. 系统组成 (2)2. 装置原理 (3)2.1. 无功自动调控装置实现原理 (3)2.2. 控制策略 (3)2.3. 典型系统拓扑 (5)2.3.1. 设备简介 (5)2.3.2. 联结关系说明 (5)2.4. 软件结构图 (7)3. 系统说明 (7)3.1. 进入系统 (7)3.2. 运行主界面 (7)3.3. 导航栏说明 (8)3.4. 系统实时状态 (8)3.5. 机组实时状态 (11)3.6. 机组数据查询 (11)3.7. 双量测数据查询 (12)3.8. 母线电压数据查询 (13)3.9. 实时遥测报警 (13)3.10. 实时遥信报警 (13)3.11. 历史遥测查询 (13)3.12. 历史遥信报警 (14)3.13. 历史指令记录 (15)3.14. 调控日志 (15)3.15. 曲线浏览 (15)3.16. 曲线查询表 (16)3.17. 主接线图 (17)3.18. 开入开出试验 (17)3.19. 用户管理 (18)3.20. 参数设置 (19)3.20.1. 系统参数设置 (19)3.20.2. 机组参数设置 (19)3.21. 退出 (23)3.22. 系统状态提示 (23)3.23. 当前用户 (23)3.24. 工作类型 (23)3.25. 工作状态 (23)4. 终端 (24)4.1. 终端装置前视图 (24)4.2. 端子信号对照表 (24)4.3. YC-04 执行终端面板指示灯输入输出逻辑 (25)4.3.1. AVR自动（DI） (26)4.3.2. AVC投入返回（DO） (26)4.3.3. 闭环运行（DO） (26)4.3.4. 自检正常（DO） (27)4.3.5. 通信正常（DO） (27)4.3.6. 增闭锁（DO） (28)4.3.7. 减闭锁（DO） (29)4.3.8. 增、减闭锁同时输出（DO） (29)4.3.9. 增磁（DO） (30)4.3.10. 减磁（DO） (30)前言安徽立卓智能电网科技有限公司是科技创新型智能电网技术应用企业，其前身为安徽电力科学研究院下属公司AVC项目部（初创于2005年）。

AVC使用说明书

SD8000E系统AVC功能使用说明书V1.0.0编制：邓历波审核：2013年10月22日目录SD8000E系统A VC功能使用说明书 (1)1目的 (3)2参数说明 (3)2.1闭锁值 (3)2.2回调值 (3)2.3退出值 (4)2.4可调节范围 (4)2.5无功参考值上下限 (4)2.6曲线 (4)2.7其他参数 (5)3使用说明 (5)3.1A VC组态画面 (6)3.2单机A VC投退 (6)3.3全厂A VC投退 (6)3.4A VC远方/现地切换 (6)3.5A VC调节方式切换 (6)3.6电压给定方式切换 (7)3.7值班母线切换 (7)3.8设置机组无功闭锁参数 (7)3.9设置机组无功回调参数 (7)3.10设置机组无功退出参数 (7)3.11设置机组无功可调节调节范围参数 (7)3.12设置机组当地电压运行曲线 (7)4其他 (8)5附录 (9)1 目的本说明书旨在对河海南自水利水电自动化有限公司SD8000E系统advapp_Ver2.1.4版程序中AVC功能的参数及使用步骤进行说明。

可作为电厂运行人员及河海南自服务工程师对电站人员进行培训使用。

2 参数说明2.1 闭锁值当机组运行参数达到限定值后，A VC会接收到一个闭锁信号，此时AVC程序会自动将A VC分配值保持在，以保证机组的安全运行。

2.2 回调值当机组在AVC投入及闭环调节情况下，如果出现机组实际无功功率超过A VC回调值，则A VC会自动将机组无功闭环调节投入，并设置无功功率目标值=回调值-3.0。

2.3 退出值当机组在AVC投入及闭环调节情况下，如果出现机组实际无功功率超过A VC退出值，则A VC会自动退出AVC，并报警。

保证机组的安全运行。

此时需要人工进行机组的无功功率调节。

2.4 可调节范围为了保证机组能够在不同的运行状态下，根据实际情况进行无功功率调节，AVC 功能中添加了可调节范围设定功能。

在进行A VC组态时，当视在功率填上后，该范围即可生效。

AVC运行规程(1)

AVC自动电压控制装置运行规程2008年06月03日目录一、AVC控制系统的组成及工作原理二、AVC系统投运三、AVC控制系统正常运行中的检查四、AVC控制系统退出五、AVC控制系统的投、退规定六、AVC控制系统运行注意事项一、AVC控制系统的组成及工作原理返回1.AVC控制系统原理介绍：电厂侧AVC子站通过调度数据网接收省调AVC主站下发的220KV母线电压调整量和220KV出线侧母线电压调整量，根据该值计算对应机组无功功率需求值，在充分考虑各种约束条件后，由上位机计算出对应的控制脉冲宽度，下发至AVC执行终端（下位机），输出增、减磁脉冲信号直接给励磁系统，由励磁系统调节机组无功功率，从而调整220KV母线电压和220KV出线侧母线电压。

2．控制方式通过省局调度数据网接收省调AVC主站下发220KV和220KV出线侧母线电压调整指令（通讯规约采用IEC60870-104-2002）。

数据网与上位机屏柜采用超六类屏蔽双绞线联接。

通过电厂远动DCS主站（位于220KV保护小间），以截取通讯报文的方式采集升压站母线电压及机组处理等实时数据（通讯规约采用CDT）。

DCS与上位机屏柜采用RS485串口总线方式连接，远动屏内加装232/485转换器，转换器辅助电源AC220V。

上位机屏与下位机（执行终端）距离较远，采用光缆通信（500米左右），用光电转换器进行变送。

本地闭环运行方式为：上位机根据220KV母线电压值调整#6、#7机组无功，#8机组依据线路电压调整本机无功。

3．信号传输：3.1子站上传省调信号：远方/就地控制模式； #6机组投/退状态；#7机组投/退状态；#8机组投/退状态；#6机组增磁闭锁；#6机组减磁闭锁；#7机组增磁闭锁；#7机组减磁闭锁；#8机组增磁闭锁；#8机组减磁闭锁；3.2 远动实时数据信号：220KVⅠ、Ⅱ母线电压；220KV出线侧母线电压；机组有功出力；机组无功出力；机组定子电压；3.3 子站与公用信号系统接口：#6，#7，#8号机组子站状态信号接入DCS系统。

AVC电压控制系统日常运行人员操作手册讲述

目次1 适用范围 (1)2 主要术语 (1)3 AVC控制方式 (1)3.1闭环控制方式(远方控制) (1)3.2开环控制方式（就地控制） (2)4 电厂AVC功能的实现方式 (2)5 电厂AVC子站系统结构 (3)5.1电厂AVC子站系统的结构 (3)5.2电厂AVC子站系统调节方式 (3)6 画面介绍 (4)6.1 AVC监控系统主画面 (4)6.2 AVC监视画面 (5)6.3 电压曲线画面 (11)6.4 AVC下发曲线画面 (11)6.5 AVC计划曲线画面 (13)6.4 光字报警画面 (13)6.5 报表系统 (14)6.6 历史曲线 (16)6.7 历史事件查询画面 (18)7 结束语 (19)- I -A V C自动电压控制系统日常运行操作手册1 适用范围本操作手册适用于发电厂自动电压控制A VC系统。

2 主要术语1)自动电压控制 Automatic Voltage Control(AVC)实现系统电压调节的一种方式，可提高系统运行的安全性、经济性。

调度自动化系统安装于发电厂的自动化终端基础设备,负责采集所在发电厂电力系统运行状态的模拟量或数字量,监视，传输给A VC软件运算单元并向调度中心传送这些模拟量或数字量,执行调度中心发往所在发电厂的控制和调节命令。

2)子站 Slave station是指A VC系统中实现电厂本地控制的装置，可接受主站的控制命令。

3)主站 Master station运行于中调，根据系统无功优化潮流的计算，将某个节点的电压控制命令发送到子站，并接受子站回馈的状态信息。

4)上位机软件 Host Computer是子站设备（A VC装置）中其中一个关键的控制单元，在接收到主站发送的调节目标值后，通过接受下位机软件上传的输入信号量，负责对机组的运行状态判别、全厂系统无功计算、机组目标无功分配，在完成无功目标分配计算后下传给下位机无功目标。

5)下位机软件 Slave Processor是子站设备（A VC装置）中其中一个关键的控制设备，在参考了本装置采集到的发电机组的所有运行信息（机组有功，无功，机端电流，机端电压等）后（有无闭锁信息），通过机组无功实测与上位机给定的无功目标差值，向DCS装置或A VR装置发送增/减磁控制脉冲。

AVC 电动执行器手册说明书

1Technical Data Sheet123451 – Manual operation clutch.2 –LED display – rotating the valve to left.3 – LED display – AUX switch is ON.4 – LED display – rotating the valve to right.5 – Button.AVC actuators are intended for the control of rotary mixing and ball valves.Typical application-For controlling mixing valves in heating or cooling systems. -Switchover between heating and cooling.-Switchover between heating and domestic hot water heating. -Switchover between various heat sources. -In solar systems.-In domestic hot water heating systems. -Controls ventilation system elements.-As a component in central heating devices.Features-Robust construction.-Four possible installation positions.-Actuator protection in case of mixing valve blockage. -Signalisation of operation with LED technology. -It can be installed on rotary mixing or ball valves.-Possibility of a proportional control of mixing valves.-Option of an adjustable auxiliary switch for activating the circulation pump in any actuator position.ActuatorsAVC | AVC S | AVC R | AVC RS | AVC YT echnical Data SheetActuators AVC2Seltrond.o.o.|Tržaškacesta85A|SI-2000Maribor|+386(0)26719600|****************|www.seltron.eu3Signalisation of operationThe signalisation of operation with LEDs on the actuator shows the direction in which the mixing valve is moving. The user always has an overview whether theactuator is stationary or moving.Manual mode clutch When the button is in theposition, the actuator operates automatically.When the button is in the position, the valve position can be set with abutton or the manual turning lever.Four possible installation positionsThe AVC actuator can be installed on the mixing valve in four positions (upper,lower, left, right).Direct installation onto more than 20 different valvesThe actuators are available with suitable accessories, which enable direct installation onto more than 20 mixing valves of different manufacturers.T echnical Data SheetActuators AVC4Seltrond.o.o.|Tržaškacesta85A|SI-2000Maribor|+386(0)26719600|****************|www.seltron.eu5Three-point actuator AVC 1AVC0532M210-030Actuator SELTRON AVC05, 3-point, 5 Nm, 2 min, 230 V~Three-point actuator AVC S – with an end-limit switch 1AVC05C2M210-030Actuator SELTRON AVC05S, 3-point, with a switch, 5 Nm, 2 min, 230 V~1AVC15C2M220-030Actuator SELTRON AVC15S, 3-point, with a switch, 15 Nm, 2 min, 230 V~Two-point actuator AVC R 1AVC0521M210-030Actuator SELTRON AVC05R, 2-point, 5 Nm, 1 min, 230 V~Two-point actuator AVC RS – with an end-limit switch 1AVC05B1M210-030Actuator SELTRON AVC05RS, 2-point, with a switch, 5 Nm, 1 min, 230 V~1AVC15B1M220-030Actuator SELTRON AVC15RS, 2-point, with a switch, 15 Nm, 1 min, 230 V~Proportional actuator AVC 10Y 1AVC10Y1M510-030Actuator SELTRON AVC10Y , proportional, 10 Nm, 1 min, 24 V~Accessories1ASCAVMSA000+NN0Seltron, Acaso, Brv, Esbe, Hora, Imit, Imp, Ivar, Paw, Somatherm, Wip(5Nm) (basic version for AVC05)1ASCAVMSB000+NN0Seltron, Acaso, Brv, Esbe, Hora, Imit, Imp, Ivar, Paw, Somatherm, Wip(10Nm+) (basic version for AVC10 and AVC15)1ASCAVMSC000+NN0Centra – type DR/ZR 1ASCAVMSD000+NN0Centra – type DRU1ASCAVMSE000+NN0Landis & Gyr, Siemens – type VBI, VBF 1ASCAVMSF000+NN0Meibes, Wita1ASCAVMSG000+NN0Esbe VRG 1ASCAVMSH000+NN0Firšt 1ASCAVMSI000-NN0Honeywell – type V5442.., type V5433..1ASCAVMSJ000-NN0Paw K32, K33, K341ASCAVMSK000+NN0Danfoss HRB31ASCAVMSM000-NN0Ball valve ISO5211, F03, L (9 mm)1ASCAVMSN000-NN0Ball valve ISO5211, F03, L (11 mm)1ASCAVMSO000-NN0Ball valve Belimo R2..xx-S.., F04, L (10 mm)6S e p t e m b e r 2019. W e r e s e r v e t h e r i g h t t o m a k e c h a n g e s d u e t o p r i n t i n g e r r o r s o r t e c h n i c a l m o d i f i c a t i o n s . I m a g e s a r e s y m b o l i c .©Copyright 2019 Seltron Inc.T: +386 (0)2 671 96 00F: +386 (0)2 671 96 66****************www.seltron.euSeltron d.o.o.Tržaška cesta 85 A SI-2000 Maribor Slovenia。

AVC操作手册

AVC操作手册1、 AVC网络拓扑结构2、 AVC监控后台密码1、开机用户：fr500 ，开机密码：free.20152、AVC监控软件用户名：adm ，登录密码 cepri 。

登录时限可选8——24小时。

登录后超过此时间，需点击监控画面右上角“登录”按钮重新登录才可进行AVC操作。

3、 AVC就地控制操作1、点击监控页面“AVC投退”按钮，可以切换AVC的投退操作；AVC投入成功后，按钮由红色变为绿色“AVC投入”。

2、点击“受控机组”按钮，可以选择可控设备，包括风机和SVG。

可以选择部分设备参与AVC控制设备。

3、点击“调度指令”处按钮，可输入kV单位高压侧母线电压目标值；点击“实时无功”处按钮，可输入Mvar单位的并网点无功目标值。

注意：电压调节步长设置不要超过2kV，无功调节步长设置不要超过5Mvar。

四、AVC远方控制1、操作就地控制步骤1和2，投入AVC并选择可控设备。

2、点击“控制模式”处远程就地切换按钮，即可切换远程及就地控制模式。

切换远程控制模式后，接收到调度指令后会根据调度电压目标值进行控制。

3、如果15分钟内一直没有接收到调度下发的电压目标值，AVC系统会自动转为就地控制模式并启动电压计划曲线控制。

转为就地后，如果接收到调度的指令则自动切换为远方控制模式并执行远控指令。

4、远方控制模式下，AVC系统不执行就地下发电压目标值及计划曲线目标值。

五、设置启用电压计划曲线1、电压计划曲线为本地控制模式下的功能。

点击监控画面“设置曲线”按钮，可打开如图AVC计划曲线设置窗口。

2、计划曲线目标值设置间隔可选5分钟、10分钟、15分钟、30分钟及60分钟。

选择时间间隔后，在计划值处填入各时段的目标电压。

注：比如在01:00处填写114则表示00:00——01:00时段电压目标值为114kV，以此类推填写完24小时计划曲线。

3、填写完计划曲线后，点击保存按钮，在“名称”处填入英文或数字命名的名字后，点击“保存”即可。

AVC电压控制系统日常运行人员操作手册

5
5
图中所示的上位机和下位机结构为功能逻辑上的结构。
5
电厂AVC子站系统选用脉冲调节方式调节励磁装置，当AVC子站系统的装置异常或约束条件成立时，AVC功能自动退出，并输出一个告警信号。
6
以下是AVC后台系统监视及操作介绍。
6
画面1
按钮名称
按钮功能介绍
运行监视
点击可进入AVC系统监视画面，此画面主要显示电厂AVC系统实际运行情况，包括AVC的控制模式（远方/就地），中调下发的远方母线电压目标和实际AVC执行目标，机组实际无功调节情况等；并且包括AVC的投入退出，控制模式的切换；
DCS禁止AVC控制；
机组开关分位；
操作方法：
投入#1机AVC装置下位机方法：
A．观察此时#1机AVC状态。“投入”代表#1机AVC下位机当前已经投入，不需要再进行以下操作；“退出”代表#1机AVC下位机处于退出状态，按照以下步骤您可以投入启动AVC装置。
B．鼠标左键点击“#1机AVC状态”下面的“退出”按键，弹出操作画面。（如下图）
C．按照自动弹出的口令验证框，输入密码，点击确认。点击窗口中的“执行”按钮，执行遥控命令。
D．4-5秒后观察“AVC上位机状态（投入/退出）”中的状态变为“投入”。
E．观察1-2分钟，如果画面维持D步状态，代表AVC装置已经成功投入。如果与D步状态不同请按照以下步骤进行检查。
①AVC上位机状态（投入/退出）状态由D步状态又自动变为“退出”，请检查光字报警画面中的报警画面及母线报警画面，是否有“****AVC退出”类型光字报警，如果有请排除光字显示的报警信息后再按B-D步进行操作。
退出AVC上位机状态方法：
A．观察此时状态框AVC上位机状态状态。“退出”代表AVC装置当前已经退出，不需要再进行以下操作；“投入”代表AVC装置当前处于投入状态，按照以下步骤您可以退出AVC装置。

D系统使用手册AVCV

D系统使用手册A V C V Last revision date: 13 December 2020.智能电网调度技术支持系统系统使用手册之地调自动电压控制国电南瑞科技股份有限公司二〇二〇年十二月前言本手册对地区电网自动电压控制的使用和维护进行详细的介绍。

适用于实时监控和网络运行分析相关应用人员，对系统维护人员也具有参考意义。

希望对使用AVC系统者有所帮助。

本手册包括以下内容：AVC功能概述介绍AVC运行监视AVC基本操作AVC模型维护AVC参数设置AVC测试投运鉴于系统相应软件功能在不断更新，所以本手册也会随之做不定期相应更新和完善。

目录第1章概述自动电压控制（以下简称AVC）应用基于智能电网调度技术支持系统D5000平台一体化设计，其主要功能是在满足电网安全稳定运行前提下，保证电压和功率因数合格，并尽可能降低系统因不必要的无功潮流引起的有功损耗。

AVC 从网络分析应用（PAS）获取控制模型、从电网稳态监控应用（SCADA）获取实时采集数据并进行在线分析和计算，对电网内各变电所的有载调压装置和无功补偿设备进行集中监视、统一管理和在线控制，实现全网无功电压优化控制闭环运行。

1.1主要功能AVC应用主要有以下功能：在网络模型的基础上，根据SCADA实时遥信信息，实时动态跟踪电网运行方式的变化，正确划分供电区域，实现动态分区调压。

根据设定的限值，监视电网内母线电压越限及功率因数越限信息，并给出调节措施。

程序处于闭环运行状态时，将调压指令转化为遥控命令，经D5000系统下发到一次设备。

考虑足够的安全措施，辨识电网及监控系统各种异常的运行情况，闭锁调压设备自动控制并给出提示。

具有事件记录功能，可记录调节指令、有载调压装置和无功补偿设备的动作情况、和异常报警事件和遥控信息。

在线统计AVC系统闭环投运率、控制成功率，统计设定时间段内调压设备的动作次数，便于分析。

1.2系统架构AVC应用主要有三个模块构成：自动电压调整程序（AVC_MAIN）、遥控程序（DO_CTLS）和报警程序（AVC_ALM）。

AVC的操作与注意事项

A VC的操作1.A VC的投入：在机组投入使用稳定运行时，运行人员在监视画面上将需投入A VC的机组A VC投入，同时将该机组A VC装置上的控制锁投入，并将其压板闭合，此时，A VC 装置参与该机组的无功调整，根据省调下发的计划电压值进行相关的增减磁动作。

2.A VC的退出：当短时间需要退出A VC时，只需要将监视画面上的需退出A VC的机组A VC切除；当机组停机或省调命令长时间不需要A VC投入时，需要将监视画面上相关机组的AVC切除、相关机组的A VC装置上的控制锁切除并将压板打开。

注意事项1.A VC在调整过程中出现越限报警时，属正常情况，如果A VC出现增磁闭锁（机端电压达到上限、系统电压达到上限、无功达到上限、有功达到上限、厂用电达到上限、转子电流达到额定、定子电流达到额定），不会继续上调而可以下调；如果A VC出现减磁闭锁（机端电压达到下限、系统电压达到下限、无功达到下限、厂用电达到下限），不会继续下调而可以上调。

以上两种情况都不需要退出A VC，需要等待省调下达新的电压指令，A VC会根据目标值进行调整，当越限报警的值恢复到正常范围时，越限报警自动清除。

2.A VC在调整过程中出现故障报警时，属不正常情况。

当某机组A VC发出故障报警时，需要在DCS画面上将该机组A VC切除，并检查上位机与下位机的通讯是否断开（光纤收发器的接线松动等问题）。

当15分钟未收到省调计划电压时，此时A VC则是由远方状态切换到就地状态，此时不需要退出A VC，只需检查A VC装置与省调的网络是否连通（网线是否松动，光纤是否正常等），如果连通只需等待省调下发新的计划电压，当收到省调下发新的计划电压时，会自动切换到远方状态，否则A VC会一直保持就地状态。

当处于就地状态时，可选择是否使用当地计划曲线进行调整（勾选则使用就地曲线，否则不使用就地曲线）3.如需要确认就地计划曲线的正确性，需要在主页点击“人工设定”，选择用户名输入密码正确后，弹出对话框，选择“母线计划表”页面，单击“显示”按钮，弹出就地计划曲线对话框，该页面显示了一天的就地计划曲线，界面上包括各个时段的系统电压上下限，然后与省调对各个时间段进行确认以保证正确无误。

AVC自动电压控制系统运维手册

凤台电厂AVC自动电压控制系统运维手册2010年7月20日工程分部文件一、AVC装置的组成及工作原理1.1AVC系统原理介绍发电侧AVC子站通过调度数据网接收华东电网AVC主站下发的电厂侧500kV母线电压增量指令。

主控单元在充分考虑各种约束条件后，计算出对应的控制脉冲宽度，以通讯方式下发至AVC执行终端，由执行终端输出增减磁信号给励磁系统调节机组无功功率，控制方式实现以适应华东电网确定的要求为最终目标。

1.1.1远动实时数据信号500kV母线电压；机组有功出力；机组无功出力；机组定子电压；厂用电（变送器自采）1.1.2子站与公用信号系统接口增减磁信号输出至励磁调节器（AVR）。

执行终端输出信号类型均为无源空触点。

二．AVC系统投运⒈AVC控制系统投入运行前的检查1．1 执行终端介绍：执行终端指示灯（详见下表）1．2 执行终端压板介绍执行终端装置上安装有增减磁功能连片，用来判断装置是否处于投入状态，能进行励磁调节。

该连接片不需要操作，正常处于投入状态。

压板摆放位置：和为头，分为退。

1．3 光电转换器介绍⒉AVC控制系统投运工程分部文件2．1 执行终端正常投运1．3．1合上对应执行终端柜屏柜后电源开关；1．3．2将对应机组执行终端上的POWER电源开关置于“ON”位置；1．3．3 在执行终端屏上投入对应机组增磁、减磁压板；1．3．4 在DCS上画面上投入对应机组AVC运行。

2．2 AVC控制系统正常投运条件（1）AVC装置上位机及其监控软件运行正常,计算模块状态指示正确；（2）电厂RTU系统和AVC装置之间通讯正常；（远动正常信号）（3）华东网调和电厂AVC装置之间通讯正常；（主站正常信号）（4）AVC系统中控单元和执行终端之间通讯正常；（自检正常信号）（5）单元机组AVR装置在远方自动控制方式运行，AVR装置投至“电压”控制方式运行正常；（AVR自动信号）（6）单元机组AVC装置没有闭锁信号指示；（7）DCS的励磁画面无“自检异常”、“增励闭锁”、“减磁闭锁”信号；（8）500kV系统两段母线合环运行，500kV母线电压正常；2．3 AVC控制系统正常投运操作步骤（1）由运行人员确认华东网调通中心和电厂AVC装置之间的专用通道运行正常；（2）由运行人员确认AVC装置与RTU之间通讯正常；（3）由运行人员确认AVC装置上位机计算模块状态正常；（4）由运行人员向华东网调通中心申请投入各机组AVC装置运行；（5）由运行人员确认各单元机组已投入AVC正常运行后将电厂由运行人员下令把AVC 系统投入到远方控制模式运行，接收华东网调的电压目标指令进行机组无功出力的自动控制调整。

AVC电压自动控制系统技术使用说明书

AVC操作手册

AVC操作手册1、 AVC网络拓扑结构2、 AVC监控后台密码1、开机用户：fr500 ，开机密码：free.20152、AVC监控软件用户名：adm ，登录密码 cepri 。

登录时限可选8——24小时。

登录后超过此时间，需点击监控画面右上角“登录”按钮重新登录才可进行AVC操作。

3、 AVC就地控制操作1、点击监控页面“AVC投退”按钮，可以切换AVC的投退操作；AVC投入成功后，按钮由红色变为绿色“AVC投入”。

2、点击“受控机组”按钮，可以选择可控设备，包括风机和SVG。

可以选择部分设备参与AVC控制设备。

3、点击“调度指令”处按钮，可输入kV单位高压侧母线电压目标值；点击“实时无功”处按钮，可输入Mvar单位的并网点无功目标值。

注意：电压调节步长设置不要超过2kV，无功调节步长设置不要超过5Mvar。

四、AVC远方控制1、操作就地控制步骤1和2，投入AVC并选择可控设备。

2、点击“控制模式”处远程就地切换按钮，即可切换远程及就地控制模式。

切换远程控制模式后，接收到调度指令后会根据调度电压目标值进行控制。

3、如果15分钟内一直没有接收到调度下发的电压目标值，AVC系统会自动转为就地控制模式并启动电压计划曲线控制。

转为就地后，如果接收到调度的指令则自动切换为远方控制模式并执行远控指令。

4、远方控制模式下，AVC系统不执行就地下发电压目标值及计划曲线目标值。

五、设置启用电压计划曲线1、电压计划曲线为本地控制模式下的功能。

点击监控画面“设置曲线”按钮，可打开如图AVC计划曲线设置窗口。

2、计划曲线目标值设置间隔可选5分钟、10分钟、15分钟、30分钟及60分钟。

选择时间间隔后，在计划值处填入各时段的目标电压。

注：比如在01:00处填写114则表示00:00——01:00时段电压目标值为114kV，以此类推填写完24小时计划曲线。

3、填写完计划曲线后，点击保存按钮，在“名称”处填入英文或数字命名的名字后，点击“保存”即可。

AVC上位机操作使用说明书

A VC上位机软件操作使用说明书1使用的条件：当机组并网后，可将HGC、AVQC下位机投入，机组要停机时退出。

投退有两种方式：下位机直接投退和上位机控制投退，其作用是一样的。

下位机直接投退则直接按电气控制台上的红色投按钮或绿色退按钮；如通过DCS控通过在DCS上做配置来实现制，则可下位机的投退。

上位机控制投退则先在主界面（图8）上选择需要投退的机组，然后按需要投退的“P”或“Q”按钮，当投成功后，相应按钮变红，退成功后，相应按钮变绿。

2用户登录要进行系统设置必须进行用户登录。

用户分三个等级：初级用户、中级用户和高级用户，分别设置不同的口令。

其中初级用户只能进行运行设置；中级用户可进行运行设置和机组保护设置；高级用户可进行运行设置和机组保护设置和初始设置。

操作时先从“文件”菜单或工具按钮选择进入“用户登录”。

“登录”对话框出现后，通过下拉框选择用户级别，然后添入口令，按“确定”即可。

如口令不对则给出出错信息。

按“取消”则取消登录操作。

当用户离开，并不希望无关人员进行系统设置时，可从菜单或工具按钮选择进入“用户登录权限退出”。

此时出现“权限退出”对话框，按“确定”即可。

按“取消”则取消“权限登录退出”操作。

也可通过进入“文件”菜单的的“修改密码”来改变密码。

3系统设置系统设置包含初始设置、运行设置和机组保护设置，初始设置包含了通信协议等内容的设置，由厂家在初次安装软件时完成，初次安装软件首先需要进行“机组配置”，即按照顺序把安装了下位机的机组名称添加到下拉框内，然后按“设定”确认。

如输入错了可选出出错机组后按“删除”。

与上一级调度机构通信可通过RTU，也可通过基于IP的网络。

如果通过RTU通信，则需进行规约设置，本软件支持SC1801规约和CDT规约。

这里需要输入通信规约和站址，还应输入上一级调度机构下发目标值的板点号和相应的满刻度值。

如果通过网络通信，则需要设置本地和主站的IP和端口号。

对于返送给主站的数据应通过“发送数据设置”来确定所要发送数据在数据流中的位置、类型、名称、与主站对应的满刻度值以及死区。

洋浦电厂AVC系统运行操作规程

洋浦电厂A VC系统运行操作规程【摘要】电厂A VC系统主要功能是根据中调下发目标值自动跟随调节电厂高压侧电压。

应用合理的无功分配策略，实现各机组的协调控制，对机组安全稳定运行具有重要意义。

【关键词】A VC系统；自动调压；无功分配0.简要概述我公司A VC采用山东鲁能积成电子股份有限公司iES-A VC50综合自动调压系统。

A VC系统主要功能是根据中调下发目标值自动跟随调节电厂高压侧电压。

应用合理的无功分配策略，实现各机组的协调控制，保证机组安全稳定运行。

A VC系统硬件分为上位机、下位机和后台机三大部分。

上位机控制屏在132kv通讯室内，采用研华科技610L设备。

下位机采用A VC-1综合自动调节装置。

A VC系统遥测遥信量从下位机采集。

下位机有两个控制屏，两台汽机共用一台A VC控制屏，在#13汽机9米层电子间；两台燃机共用一台A VC控制屏，在GT11 PCC室。

本厂A VC通过DCS调整。

A VC系统（子站）通过网络104规约同海南省中调通讯联系。

1.主要技术指标（1）220Kv I母调压范围：225kv—240kv。

（2）A VC命令目标值频度：每10分钟一次。

（3）A VC调整精度：每次0.3kv以内。

（4）A VC每千伏无功调整对应关系：24 Mvar（参考值）。

（5）机组机端电压的闭锁上限：11.02kV 下限：9.97kV。

厂用电的闭锁上限：6.9kV 下限：6.1kV。

2.运行监视本厂A VC运行监视涉及网控，燃机，汽机三个专业。

主要以网控监控为主。

一般通过灯光指示确认状态正常。

2.1燃机相关画面在机组“Power Supply HV”画面上有个“A VC Function”对话框。

对话框有2行，上面一行有3个指示灯分别对应“DEV ON，UP，DOWN”，下面一行只有一个按钮“OFF/ON”。

当A VC运行时，“DEV ON”对应指示灯显绿色，“OFF/ON”显示“ON”。

电厂AVC原理说明书

2.4模糊控制技术的应用
从理论上讲，发电厂这种AVC控制应是全网采用的，且由调度自动化系统按最优控制理论来控制，这样可以既保证电网节点电压的合格，又使全网的线损最小。
实际上，电力系统的负荷是无时无刻都在波动的，所以按最优理论的调节有可能十分频繁，过份频繁的调节是不合适的。所以一般在控制目标值的二边设有死区。死区过小，动作过于频繁；死区过大，调节目标偏差较大，影响效果。由于系统情况不断在变，合适的死区不易台发电机发出无功的目标值；
2.2.3.检查每台发电机的功角
检查第Ｋ台发电机在当前对高压母线电压的功角:
式中：、分别当前第Ｋ台发电机的功率因数角和发电功率因数；
、分别是第Ｋ台发电机达到额定电压时的空载励磁电流和发电机额定电压；
为当前第Ｋ台发电机的励磁电流；
如果把的表达式中所有上标ｉ改为j，就是该发电机按目标值发电后的对高压母线功角；不过，要用（4）式求得：当（，）时，则
功率因数超限保护
功角超限保护
1.12硬件配置
硬件采用工业控制机和PLC（可编程控制器），平均故障间隔时间长，维修所需时间短，具有较高的抗干扰性能和较强的环境适应能力。
1.13通讯功能
为了适应与电网EMS系统连网的需要，实现与调度端的信息交换，本自动调压设备提供多种通信方案供用户选择：
●以无源接点和模拟量输入、输出的形式，实现与RTU的信息交换。
如果某台发电机的上述目标值超限，则减少该发电机的目标无功值，始超限的目标值降到合格为止。
在按目标值校核时，如有m台发电机功角超出设定值，则用改变的方法，修改这m台发电机的无功目标值，至功角小于设定值。
2.3用自学习法辨别参数
对系统阻抗X，各台发电机组升压变的变比和阻抗（K1、X1…….Kk、Xk…….Kn、Xn）都采用自学习方法辨识。
