东芝 复印机维修清单
东芝复印机维修手册簿
东芝复印机维修代码大全同时按0和1键打开电源面板指示灯全部点亮，按清除/停止键解除同时按0和2键打开电源机器进入老化方式，显示AG，同时按09键解除同时按0 3或04键打开电源机器进入输入/输出检查方式，显示CH，输入不同的代码可以启动不同的部件，例如03-33暴光灯检查同时按0和6键打开电源强制启动《定影器不加热》同时按0和7键打开电源自动进稿器老化方式，显示AG，按09退出按03/04键同时打开电源，进入输入/输出检查状态显示CH，退出同时按09键1主电机ON 11 OFF2供纸辊离合器ON 12 OFF3定位辊离合器ON 13 OFF6调色剂电机ON 16 OFF7冷却风扇ON 17 OFF10 总计数器按P键20扫描电机按P键移动50% 再按P键200%21 镜头电机按P键移动50%在按P键200%22 反光镜电机按P键移动50%再按P键200%31转印输出按P键ON再按P键OFF32 分离输出按P键ON再按P键OFF33嚗光灯输出按P键ON再按P键OFF34 预转印偏压按P键ON再按P键OFF40 上纸盒电机按P键ON再按P键OFF41 上纸盒供纸离合器按P键ON再按P键OFF43 下纸盒电机按P键ON再按P键OFF44 下纸盒供纸离合器按P键ON再按P键OFF以上是检测代码，一般只使用03/04 05 08，老化方式机器空运转。
1、更换载体同时按05, 打开电源开关, 面板显示AJ, 键入调整模式N按复印允镜鼻爸担?自动)调整，键入修改值，按插入键将修改值存入内存，按3+4 复印--0 TD传感器自动调整--键入0,按复印键鼓和显影器工作大约2分钟面板显示数开始自动改变短时间后显示数停止改变。
--显示值=24(2.4±0.5v), 按插入键存入内存,按09退出---------------- ----------------退出自诊断05 模式: 键入"09"----------清除保养信号------同时按08, 打开电源开关, 面板显示AD, 键入调整模式N按复印键显示当前值，进行(自动)调整，键入修改值，按插入键将修改值存入内存，按3+4 复印----69--PM(保养周期)间隔设定--范围: 0~999,999 缺省值=0---------- 79--当前PM计数显示----范围: 0~999,999 缺省值=0----当79显示的数值达到69设定的数值时保养信号出现，重新设定保养周期可消除保养信号----------------退出自诊断08 设定模式: 键入"09"关于此项的补充0+5开机东芝复印机部分调整代码1 手动曝光调整100% 范围0～255 标准1282 手动曝光调整154% 范围0～255 标准1283 手动曝光调整50% 范围0～255 标准1284 手动曝光调整200% 范围0～255 标准1285 自动曝光调整100% 范围0～255 标准1286 自动曝光调整154% 范围0～255 标准1287 自动曝光调整50% 范围0～255 标准1288 自动曝光调整200% 范围0～255 标准12814 图像曝光调整100% 范围0～255 标准12815 图像曝光调整154% 范围0～255 标准12816 图像曝光调整50% 范围0～255 标准12817 图像曝光调整200% 范围0～255 标准12838 栅偏压输出范围0～255 标准12839 转印电压调整范围0～255 标准12840 分离偏压调整范围0～255 标准12842 栅偏压调整范围0～255 标准128* 49 自动曝光自动调整* 0 自动墨粉调整设置成24* 90 自动墨粉调整范围0～255 标准128 (表示自动墨粉传感器的调整量)0+8开机* 69 PM计数器设置方式0-999,999 初始值0 0:PM计数器无效否则PM请求79 当前PM计数器值0-999,999东芝复印机曝光量调整代码按0、5开机1--手动100%曝光量调整----范围: 0~255, 缺省值=128--------2--手动154%曝光量调整----范围: 0~255, 缺省值=128--------3--手动50%曝光量调整----范围: 0~255, 缺省值=128--------4--手动200%曝光量调整----范围: 0~255, 缺省值=128--------5--自动100%曝光量调整----范围: 0~255, 缺省值=128--------6--自动154%曝光量调整----范围: 0~255, 缺省值=128--------7--自动50%曝光量调整----范围: 0~255, 缺省值=128--------8--自动200%曝光量调整----范围: 0~255, 缺省值=128--------------------9--曝光量上限调整----范围: 0~255, 缺省值=255--------10--曝光量下限调整----范围: 0~255, 缺省值=0--------14--照片100%曝光量调整----范围: 0~255, 缺省值=128--------15--照片154%曝光量调整--范围: 0~255, 缺省值=128--------16--照片50%曝光量调整--范围: 0~255, 缺省值=128--------17--照片200%曝光量调整----范围: 0~255, 缺省值=128----C1--主电机锁住------------------------C21--光学系统没能完成初始化,光学系统锁住------------------------ C26--曝光灯烧坏------------------------C32--开箱(UA)TD传感器自动调整失败------------------------C41--电源接通时，定影热敏电阻异常或者定影灯开路------------------------C43--在预热期间,或者在预热完成后定影热敏电阻异常------------------------C44--在预热期间,或者在预热完成后定影灯开路------------------------C54--分页器-和主CPU通信错误------------------------C55--自动进稿器ADF-和主CPU通信错误------------------------C71--ADF主电机锁住------------------------C72--由定位传感器检测出的不良调整------------------------C73--EEPROM初始化不良------------------------C81--分页器输纸电机异常------------------------C82--分页器斗移位电机异常------------------------C83--分页器上限错误------------------------C84--分页器下限错误------------------------C85--分页器原位传感器错误------------------------C86--分页器移位传感器错误------------------------C94--在（CH，AJ）模式时，光学系统没能完成初始化,光学系统锁住--------------------E1--机内卡纸------E2--定影附近卡纸------E3--电源ON时有纸保留在复印机内------E4--复印期间前门盖被打开------E5--对位辊附近卡纸------E14--下纸盒进纸卡纸------E71--ADF原稿进稿部分卡纸------E72--ADF原稿传输部分卡纸------E73--ADF原稿排出部分卡纸------E75--ADF 2合1（第2张在原稿传输部分）卡纸------E81--分页器输纸部分复印纸到达时间超过卡纸,纸未到达传感器------E82--分页器输纸部分复印纸等待时间超过卡纸,纸停在传感器------1568的误码表“清除卡纸”或“检修请求”符号一闪一闪时，同时按下：“CLEAR/STOP”和“8”键，会显示以下错误码：1.复印机纸路卡纸错误代码内容备考E01复印机机体内卡纸包括旁送卡纸（旁送LED亮）E02定影器附近卡纸E03打开电源时机内卡纸E05未到达定位开关卡纸在PFU供纸通过传输辊之后还是由PPC供纸之后？2.在供纸部分卡纸错误代码内容备考E14下纸盒卡纸（PFU）纸未到达传输辊3.在ADF传输路径中卡纸错误代码内容备考E71在ADF原稿供纸部分卡纸E72在ADF原稿传输部分卡纸E73在ADF原稿排纸部分卡纸E752合1（第2张原稿在供纸部分卡纸）4。
东芝2051-2551维修手册Weiss故障排除手册
感谢您购买东芝多功能彩色数码复印机。本手册描述如何解决使用设备时发生的问题。请把本手册放在触手可及的地方， 并用它来配置一个能最佳使用 e-STUDIO 功能的环境。 公司拥有手册的最终解释权。手册中的不当之处在所难免，敬请谅解。手册中的相关图片请以实际安装后的图片为准。
前言 1
2 前言
目录
第一章
第二章 第三章
前言 ............................................................................................................................................ 1
指出操作设备时您应注意的信息。
此外，本手册也使用以下标记，描述了便于操作本设备的有用信息：
ᦤ冫
描述了有利于设备操作的便捷信息。 表示页面所描述的内容与您当前所做的有关。根据需要，参见这些页面。
选购件
关于可用的选购件，请参阅随机的 《快速开始手册》中的 “选购件”。
屏幕
y 根据设备的使用环境，例如：选购件的安装状态，本手册中的屏幕可能会与实际情况不同。 y 本手册中的屏幕以使用 A/B 型纸张为例。如果使用 LT 型纸张时，则按键的显示或顺序可能会与您的设备不同。
清除卡纸 ................................................................................................................................... 14 确定卡纸位置 ....................................................................................................................... 14 清除卡纸 .............................................................................................................................. 15 自动双面输稿器（下部）中的卡纸 ........................................................................................ 16 自动双面输稿器（上部）中的卡纸 ........................................................................................ 17 纸盒供纸区域中的卡纸 ........................................................................................................ 18 大容量供纸器中的卡纸 ........................................................................................................ 19 供纸工作台中的卡纸 ............................................................................................................ 19 第一纸盒中的卡纸................................................................................................................ 20 第二到第四纸盒中的卡纸 ..................................................................................................... 20 大容量供纸器纸盒中的卡纸 ................................................................................................. 21 旁路供纸托盘中的卡纸 ........................................................................................................ 22 自动双面单元中的卡纸 ........................................................................................................ 23 纸张输送通路中的卡纸 ........................................................................................................ 24 定影单元中的卡纸................................................................................................................ 25 作业分类托盘和交错分页托盘中的卡纸 ............................................................................... 27 中继桥单元中的卡纸 ............................................................................................................ 28 内置式整理器和打孔单元中的卡纸....................................................................................... 28 脊缝式装订整理器和打孔单元中的卡纸 ............................................................................... 31 脊缝式装订整理器的脊缝式装订单元中的卡纸..................................................................... 33 清除由错误的纸张尺寸设置引起的卡纸 ............................................................................... 34
东芝复印机故障解决方案
最佳答案东芝1668故障代码C01 主电机运转异常C04 PFP 主电机运转异常C05 ADU主电机运转异常C11 ADU侧电机运转异常C14 下纸盘运转异常C15 PFP上纸盘运转异常C16 PFP中纸盘运转异常C17 PFP下纸盘运转异常C18 LCF盘运转异常C21 托架初始化错误C22 镜头初始化错误C23 反光镜初始化错误C26 暴光灯损坏C33 容易设置故障C35 显影材料在转印/分离调整状态下C41 热敏电阻，加热器断路C43 加热器高温C44 加热器高温C45 加热器低温C72 定位传感器故障C73 EEROM初始化错误C74 出纸传感器故障C81 输纸电机故障------------------------------------------------------------东芝复印机维修代码大全同时按0和1键打开电源面板指示灯全部点亮，按清除/停止键解除同时按0和2键打开电源机器进入老化方式，显示AG，同时按09键解除同时按0 3或04键打开电源机器进入输入/输出检查方式，显示CH，输入不同的代码可以启动不同的部件，例如03-33暴光灯检查同时按0和6键打开电源强制启动《定影器不加热》同时按0和7键打开电源自动进稿器老化方式，显示AG，按09退出按03/04键同时打开电源，进入输入/输出检查状态显示CH，退出同时按09键1主电机ON 11 OFF2供纸辊离合器ON 12 OFF3定位辊离合器ON 13 OFF6调色剂电机ON 16 OFF7冷却风扇ON 17 OFF10 总计数器按P键20扫描电机按P键移动50% 再按P键200%21 镜头电机按P键移动50%在按P键200%22 反光镜电机按P键移动50%再按P键200%31转印输出按P键ON再按P键OFF32 分离输出按P键ON再按P键OFF33嚗光灯输出按P键ON再按P键OFF34 预转印偏压按P键ON再按P键OFF40 上纸盒电机按P键ON再按P键OFF41 上纸盒供纸离合器按P键ON再按P键OFF43 下纸盒电机按P键ON再按P键OFF44 下纸盒供纸离合器按P键ON再按P键OFF以上是检测代码，一般只使用03/04 05 08，老化方式机器空运转。
东芝复印机维修模式及维修错误代码
东芝复印机维修模式及维修错误代码#出现在板手和报错时,按需要8数字键和C键一起按下看提示什么错误代码。
#更换纸张时无需切换副本尺寸,是自动的,直接复印即可。
#面板出现一个板手亮,但又可以复印,此时只需08开机输入252把值改为0即可清除。
同时按0和1键打开电源面板指示灯全部点亮,按清除/停止键解除同时按0和2键打开电源机器进入老化方式,显示AG,同时按09键解除同时按0 3或04键打开电源机器进入输入/输出检查方式,显示CH,输入不同的代码可以启动不同的部件,例如03-33暴光灯检查同时按0和6键打开电源强制启动《定影器不加热》同时按0和7键打开电源自动进稿器老化方式,显示AG,按09退出按03/04键同时打开电源,进入输入/输出检查状态显示CH,退出同时按09键1主电机ON 11 OFF2供纸辊离合器ON 12 OFF3定位辊离合器ON 13 OFF6调色剂电机ON 16 OFF7冷却风扇ON 17 OFF10 总计数器按P键20扫描电机按P键移动50% 再按P键200%21 镜头电机按P键移动50%在按P键200%22 反光镜电机按P键移动50%再按P键200%31转印输出按P键ON再按P键OFF32 分离输出按P键ON再按P键OFF33嚗光灯输出按P键ON再按P键OFF34 预转印偏压按P键ON再按P键OFF40 上纸盒电机按P键ON再按P键OFF41 上纸盒供纸离合器按P键ON再按P键OFF43 下纸盒电机按P键ON再按P键OFF44 下纸盒供纸离合器按P键ON再按P键OFF以上是检测代码,一般只使用03/04 05 08,老化方式机器空运转。
1、更换载体同时按05, 打开电源开关, 面板显示AJ, 键入调整模式N按复印键显示当前值,进行(自动)调整,键入修改值,按插入键将修改值存入内存,按3+4 复印0 TD传感器自动调整-- 键入0,按复印键鼓和显影器工作大约2分钟面板显示数开始自动改变短时间后显示数停止改变。

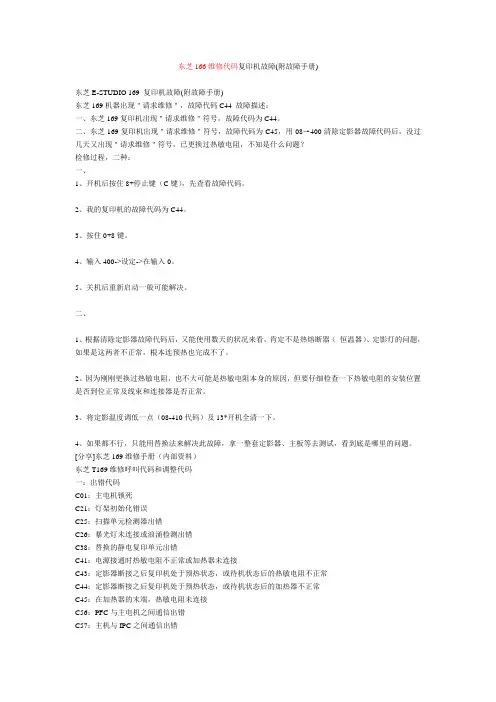

东芝166维修代码复印机故障(附故障手册)
东芝166维修代码复印机故障(附故障手册)东芝E-STUDIO 169 复印机故障(附故障手册)东芝169机器出现＂请求维修＂，故障代码C44 故障描述：一、东芝169复印机出现＂请求维修＂符号，故障代码为C44。
二、东芝169复印机出现＂请求维修＂符号，故障代码为C45，用08→400清除定影器故障代码后，没过几天又出现＂请求维修＂符号，已更换过热敏电阻，不知是什么问题？检修过程，二种：一、1、开机后按住8+停止键（C键），先查看故障代码。
2、我的复印机的故障代码为C44。
3、按住0+8键。
4、输入400->设定->在输入0。
5、关机后重新启动一般可能解决。
二、1、根据清除定影器故障代码后，又能使用数天的状况来看，肯定不是热熔断器（恒温器）、定影灯的问题，如果是这两者不正常，根本连预热也完成不了。
2、因为刚刚更换过热敏电阻，也不大可能是热敏电阻本身的原因，但要仔细检查一下热敏电阻的安装位置是否到位正常及线束和连接器是否正常。
3、将定影温度调低一点（08-410代码）及13*开机全清一下，4、如果都不行，只能用替换法来解决此故障，拿一整套定影器、主板等去测试，看到底是哪里的问题。
[分享]东芝169维修手册（内部资料）东芝T169维修呼叫代码和调整代码一：出错代码C01：主电机锁死C21：灯架初始化错误C25：扫描单元检测器出错C26：暴光灯未连接或浪涌检测出错C38：替换的静电复印单元出错C41：电源接通时热敏电阻不正常或加热器未连接C43：定影器断接之后复印机处于预热状态，或待机状态后的热敏电阻不正常C44：定影器断接之后复印机处于预热状态，或待机状态后的加热器不正常C45：在加热器的末端，热敏电阻未连接C56：PFC与主电机之间通信出错C57：主机与IPC之间通信出错C71：供纸马达锁定出错C73：EE-PROM初始化出错C74：出口/反转出感器检测到错误的调整C81：风扇马达锁定出错C82：引导传感器调整出错C95：电源风扇未连接C96：定影风扇未连接C97：真空风扇未连接C98：IC计时器不能正常工作C99：PFC微机不正常二：调整模式05项目调整205：显影器偏压DC调整初始值=156 范围0-255210：栅压初始值调整初始值=106 范围0-255220：转印变压器DC输出高调整初始值=180 范围0-255221：转印变压器DC输出中心调整初始值=155 范围0-255222：转印变压器DC输出低调整初始值=111 范围0-255233：分离输出高调整初始值=67 范围0-255234：分离输出中心调整初始值=49 范围0-255235：分离输出低调整初始值=35 范围0-255261：激光电源600DPI初始值调整初始值=42 范围0-255304：扫描器输送倍率（0.1/级）初始值=128 范围0-255305：扫描器输送不对齐（0.126MM/级）初始值=128 范围85-171306：CCD扫描不对齐（0.04233MM/级）初始值=128 范围5-251354：R/ADF对齐数（表面，0.5MM级）初始值=10 范围0-20355：R/ADF对齐数（反面，0.5MM级）初始值=10 范围0-20356：ADF位置传感器调整或RADF传感器自动调整357：R/ADF传送速度细调（0.1%/级）初始值=50 范围0-100358：R/ADF水平未对准调整（0.04233MM级）初始值=128 范围0-255365：R/ADF顶位置调整（表面，0.1MM/级）初始值=50 范围0-100366：R/ADF顶位置调整（反面，0.1MM/级）初始值=50 范围0-100380：ADF容量盘调整，盘窄381：ADF容量盘调整，盘宽08项目调整202：外置计数器选择0：无外置计数器1：绕组控制器2：非标准3：保留204：自动清除[秒]0：无效1：15秒2：30秒3：45秒4：60秒5：75秒6：90秒7：105 秒8：120秒9：135秒10：150秒11：180秒12：210秒13：240秒14：270秒15：300 秒205：自动低功率0：无效1：有效206：自动睡眠0：无效1：有效224：SFB尺寸0：A3 1：A4 2：A4R 3：A5R 4：B4 5：B5 6：B5R 7：LETTER 8：LETTER-R9：LEDGER 1O：LEGAL 11：STA TEMENT-R 12：COMPUTER 13：FOLIO14：未定义15：COM10 16：MONARCH225：复印机纸盒尺寸0：A3 1：A4 2：A4R 3：A5R 4：B4 5：B5 6：B5R 7：LETTER 8：LETTER-R9：LEDGER 1O：LEGAL 11：STA TEMENT-R 12：COMPUTER 13：FOLIO226：纸盒2与08-225尺寸一样227：纸盒3与08-225尺寸一样228：纸盒4与08-225尺寸一样250：服务个人电话号码（20位）251：PM计数器设置值（0-999999）252：PM计数器当前值（0-999999）255：PFP安装状态0：AUTO（观察PFC纸盒安装状态，自动改到1或2）1：PFP1 2：PFP2 3：保留4：无256：LCF尺寸0：A4 1：LT 2：保留351：显示AR1模型总计数器数据352：A3/LD双倍计数0：单倍计数1：双倍计数355：显示AR1模型鼓计数器374：DF扫描计数375：复印作业（打印）计数器376：打印机作业（打印）计数器377：传真作业（打印）计数器385：扫描器单元中总计数器（显示）386：稿台盖扫描计数388：当替换主PCB扫描单元-复印机时，装载全部计数器指令389：当替换扫描单元复印机-扫描单元时，装载全部计数器指令400：热敏电阻加热器状态计数器0：无错误发生1：C41当启动W-UP时，第一个热敏电阻或加热器出错2：C41当启动W-UP时，第二个热敏电阻或加热器出错3：保留4：C43在W-UP期间，热敏电阻出错5：C44在W-UP期间，加热器出错6：C43待机后，热敏电阻出错7：C44待机后，热敏电阻出错8：C45待机后，加热器端部热敏电阻出错9：C44高温加热器出错10：C46从待机到开始打印期间加热器或热敏电阻出错402：电源接通小时计数器（0-999999）403：定影计数器404：显影材料计数器406：预运行开始时间0：无效1：30秒2：35秒3：40秒4：45秒5：50秒6：55秒7：60秒407：预运行操作时间0：无效1：5秒2：10秒3：15秒4：20秒5：25秒6：30秒7：40秒8：50秒9：60秒10：150秒408：对厚纸的预运行操作时间0：无效1：1秒2：2秒3：3秒4：4秒5：5秒6：6秒7：7秒8：8秒9：9秒10：10秒11：12秒12：14秒13：16秒14：18秒15：20秒410：打印时的固定温度4：170度5：175度6：180度7：185度8：190度9：195度10：200度11：205度12：210度13：215度411：待机时的固定温度0：170度1：175度2：180度3：185度4：190度5：195度6：200度7：DROP CONTROL ON412：低功率时的固定温度0：OFF 1：120度2：130度3：140度4：150度5：160度413：厚纸张的固定温度0：无效1：195度2：200度3：205度4：210度462：切换到RADF混合文件装载0：无效1：有效480：纸盒优先级选择0：A4/LT 1：LCT 2：纸盒1 3：纸盒2 4：纸盒3 5：纸盒4481：自动纸盒改变0：无1：正常483：多棱电机前启动设置0：有效1：无效2：仅为DF503：在图象质量模式中的密度缺省0：AUTO 1：亮3 2：L2 3：L1 4：中心5：暗1 6：D2 7：D3 8：节约墨粉550：图象模式缺省0：标准1：照片2：文本603：自动双倍模式0：无效1：单倍/双倍2：双倍/双倍604：APS优先级选择0：APS 1：AMS 2：无3：全图象611：书本双倍文件选择0：左手打开1：右手打开614：功能清除LED闪烁0：无效1：有效620：APS强制开始0：按一次1：保留2：无效641：自动分页模式也在面板上设置0：无效1：装订2：分页3：无效4：垂直和水平交替5：分页错位642：分页器模式优先级选择（面板设置）0：NON SORT 1：STAPLE 2：SORT 3：NON SOR T4：ALTERNA TION 5：SORT OFFSET 6：NON SORT OFFSET 648：全清时整理器BIN初始化0：无效1：无效649：杂志分页设置0：左手打开1：右手打开650：二合一/四合一设置0：水平写1：垂直写665：设置PPC区缺省673：鼓清零430：鼓PM设定。
东芝复印机维修手册
东芝168S解鼓-代码
08-340 鼓寿命计数值设定
（当08-689设为“1”时有效）
接受值 0---99999；
默认值 168S/208S =27000
258s=33000
注： 当08-355中的数值（鼓计数显示）达到设置值（08-340鼓寿命设置值）的10倍时，“更换鼓”将显示当08-340中鼓寿命设置值为0，就不会显示“更换鼓”
08-673 鼓想关计数器值清零
（当08-689设为“1”时有效）
进行08-673的操作后，下列计数值将被清零；
08-355 鼓计数显示
08-401 鼓寿命计数
东芝数码168卡纸类错误代码表：
机身输纸卡纸E01 纸卡在机身内
E02 纸卡在定影单元附近
E03 电源接通时，纸张留在机器内（ADF/RADF除外）
E08 在ADU 里卡纸
E09 送纸传感器发生超时错误
送纸系统卡纸E11 在ADU送纸卡纸
E12 在SFB送纸卡纸
E13 纸盒1送纸卡纸
E14 纸盒2送纸卡纸
E15 纸盒3送纸卡纸
E16 纸盒4送纸卡纸（208、258系列）
可选纸盒传送卡纸E31 来自2的纸张不能到达送纸传感器，所以在
纸盒2送纸过程中，纸张卡在机身内
E32~E36 依次类推
光学系统呼叫维修C21 灯架初始话错误
C25 扫描单元检测出错
将显示在LCD上。
东芝166打印机故障解决和维修指令大全
东芝166打印机故障解决和维修指令大全办公室的东芝 166 突发小脾气，上面的那个小扳手指示灯，大家都知道吧，这两天突然亮了，也能正常工作，但是我是个完美主义者，这种小脾气绝对不能让她闹大了。
于是百思解决办法，无果。
上网寻找，找了大半天终于解决。
现在把解决办法拿出来，供大家分享。
出现小扳手的解决方法: 同时按“08”开机，出现“AD”，此时你输入“251”按启动，会显示一个两位数字“72”(例:72)那么你就输入“0”，然后再按“作业插入键”再接着输入“252”按“启动”，会同样显示一个两位数字(“80”)那么你就输入“0”然后再按“作业插入键”按“启动”关机，再开机 OK(东芝复印机维修代码大全:同时按 0 和 1 键打开电源面板指示灯全部点亮，按清除/停止键解除同时按 0 和 2 键打开电源机器进入老化方式，显示 AG，同时按 09 键解除同时按 0 3 或 04 键打开电源机器进入输入/输出检查方式，显示 CH，输入不同的代码可以启动不同的部件，例如 03-33 暴光灯检查同时按 0 和 6 键打开电源强制启动《定影器不加热》同时按 0 和 7 键打开电源自动进稿器老化方式，显示 AG，按 09 退出按 03/04 键同时打开电源进入输入/输出检查状态显示 CH，退出同时按 09 键1 主电机 ON 11 OFF2 供纸辊离合器 ON 12 OFF3 定位辊离合器 ON 13 OFF6 调色剂电机 ON 16 OFF7 冷却风扇 ON 17 OFF10 总计数器按 P 键20 扫描电机按 P 键移动 50 再按 P 键 20021 镜头电机按 P 键移动 50在按 P 键 20022 反光镜电机按 P 键移动 50再按 P 键20031 转印输出按 P 键 ON 再按 P 键 OFF32 分离输出按 P 键 ON 再按 P 键OFF33 嚗光灯输出按 P 键 ON 再按 P 键 OFF34 预转印偏压按 P 键 ON 再按 P 键 OFF40 上纸盒电机按 P 键 ON 再按 P 键 OFF41 上纸盒供纸离合器按 P 键ON 再按 P 键 OFF43 下纸盒电机按 P 键 ON 再按 P 键 OFF44 下纸盒供纸离合器按 P 键 ON 再按 P 键 OFF以上是检测代码，一般只使用 03/04 05 08，老化方式机器空运转。
东芝232282维修手册
C010 – 是相关的驱动系统，传感器或离合器
C260 – 扫描单元相关的，曝光灯，灯控板，电机传感器。
C410 – 定影相关，定影灯，热保险，热敏电阻，辊。
C550 – 信号传输相关，电路板或者接插连线。
C730 – 输稿器相关，电机。
C940 – 电路相关，主CPU，LGC板，DRV板，高压板。
LGC主板上的芯片里储存了控制这些高压输出的参数。
错误代码
C970 高压传输异常（检查是否有主充高压漏电）
调整代码
05[210] 主充电压测试
08[805-809，826，864，865，866，867] 主充电压设置
05－280：强行进行墨粉回收（更换显影剂之前执行该调整，墨粉被强行从清洁器中移出）
05－305：调整图像副扫描方向
05－306：调整图像主扫描方向
05－356：RADF 传感器和 EEPROM 初始化的自动调整
05－367：RADF 原稿导板最小位置调整
05－368：RADF 原稿导板最大位置调整
6、定影单元
代码设置
08[400] 定影故障计数器
08[407-413，437，438，448，450-453，515-521] 定影温度
调整及设定
05[308] 将灯架复原到初始原位
05[305-340] 扫描器部分调整
08[312-314] 扫描计数器
3、鼓清洁/处理单元
高压控制
600V的预转印高压同样由高压板生成。
08－672：清空部门代码
08－690：HDD 格式化
08－692：控制面板定位调整
08－995：显示机器序列号
东芝复印机维修模式及维修错误代码
东芝复印机维修模式及维修错误代码#出现在板手和报错时，按需要8数字键和C键一起按下看提示什么错误代码。
#更换纸张时无需切换副本尺寸，是自动的，直接复印即可。
#面板出现一个板手亮，但又可以复印，此时只需08开机输入252把值改为0即可清除。
同时按0和1键打开电源面板指示灯全部点亮，按清除/停止键解除同时按0和2键打开电源机器进入老化方式，显示AG，同时按09键解除同时按0 3或04键打开电源机器进入输入/输出检查方式，显示CH，输入不同的代码可以启动不同的部件，例如03-33暴光灯检查同时按0和6键打开电源强制启动《定影器不加热》同时按0和7键打开电源自动进稿器老化方式，显示AG，按09退出按03/04键同时打开电源，进入输入/输出检查状态显示CH，退出同时按09键1主电机ON 11 OFF2供纸辊离合器ON 12 OFF3定位辊离合器ON 13 OFF6调色剂电机ON 16 OFF7冷却风扇ON 17 OFF10 总计数器按P键20扫描电机按P键移动50% 再按P键200%21 镜头电机按P键移动50%在按P键200%22 反光镜电机按P键移动50%再按P键200%31转印输出按P键ON再按P键OFF32 分离输出按P键ON再按P键OFF33嚗光灯输出按P键ON再按P键OFF34 预转印偏压按P键ON再按P键OFF40 上纸盒电机按P键ON再按P键OFF41 上纸盒供纸离合器按P键ON再按P键OFF43 下纸盒电机按P键ON再按P键OFF44 下纸盒供纸离合器按P键ON再按P键OFF以上是检测代码，一般只使用03/04 05 08，老化方式机器空运转。
1、更换载体同时按05, 打开电源开关, 面板显示AJ, 键入调整模式N按复印键显示当前值，进行(自动)调整，键入修改值，按插入键将修改值存入内存，按3+4 复印0 TD传感器自动调整-- 键入0,按复印键鼓和显影器工作大约2分钟面板显示数开始自动改变短时间后显示数停止改变。
东芝2000系列维修手册
东芝2000系列维修手册1：误码表（清除/停止+8）复印机纸路夹纸 E01 供纸部夹纸 E11 E17 供纸单元传送路经中夹纸 E21E02 E12 E19 E22E03 E13 E23E04 E14 E25E05 E15E08 E16A D F传纸路经中夹纸 E71 分页器中夹纸 E81 E85E72 E82 E88E73 E83E75 E84驱动系统请求检修 C01 复印机主电机工作异常C04 PFP（纸盒工作台）主电机工作异常C05 ADU（双面器）主电机工作异常供纸系统请求检修 C11 ADU侧的电机工作异常C12 ADU末端电机工作异常C13 上供纸盒工作异常C14 下供纸盒工作异常C15 PFP上供纸盒工作异常C16 PFP中供纸盒工作异常C17 PFP下供纸盒工作异常C18 LCF（大容量纸库）供纸盒工作异常光学系统请求检修 C21 拖架初始化错误C22 透镜初始化错误C23 反光镜初始化错误C26 曝光灯丝容断处理系统请求检修 C33 无法简易设定C35 转印/分离相接处留有显影剂定影器单元 C41 开机时热敏电阻异常或加热器断路C43 预热期间或复印机已就绪时热敏电阻异常C44 预热期间或复印机已就绪时加热器断路C45 副加热器开路通讯系统请求检修 C54 分页器与主CPU通讯异常C55 ADF与主CPU通讯异常C56 PFC与主CPU通讯异常ADF请求检修 C72 定位传感器调整失灵C73 EEROM初始化错误C74 排出/保留传感器调整失灵分页器请求检修 C81 走纸电机异常C82 格升降电机异常C83 上限位错误C84 下限位错误C85 初始位置传感器异常C86 装订导条驱动电机异常C87 装订驱动电机异常C88 复印件移动传感器出错其它请求检修 C93 接收不到ADF原稿停止信号2：复印机输出信号检查（03/04）01 主电机ON 11 主电机OFF02 供纸辊离合器ON 12 供纸辊离合器OFF03 定位辊离合器ON 13 定位辊离合器OFF06 墨粉电机ON 16 墨粉电机OFF07 光风扇ON 17 光风善OFF08 出纸风扇/ 底部风扇ON 18 出纸风扇/ 底部风扇OFF10 总计数器20 扫描电机21 透镜电机22 反光镜电机24 原稿电机30 充电输出31 转印输出32 分离输出33 曝光灯34 预转印偏压40 复印机上供纸托盘电机41 复印机上纸盒供纸辊离合器42 复印机传输离合器43 复印机下供纸托盘电机44 复印机下纸盒供纸辊离合器45 ADU制动端电机46 ADU恻面端电机47 ADU供纸辊离合器48 ADU堆纸离合器49 PFP上供纸托盘电机50 PFP上纸盒供纸辊离合器51 PFP传输离合器52 PFP中供纸托盘电机53 PFP中纸盒供纸辊离合器54 PFP下供纸托盘电机55 PFP下纸盒供纸辊离合器56 手动供纸辊离合器57 LCF托盘电机58 LCF供纸电机60 ADU电机61 PFP主电机80 DF独立老化（单面操做）81 DF独立老化（双面操做）82 DF搓纸辊转动83 DF定位辊转动84 DF传送带转动85 DF传送带转动90 分页器传送电机ON91 分页器格升降电机ON92 分页器无纸养护3：复印机调整方试（05）代码名称允许输入值初始值备注00 自动墨粉传感器 -------- ----01 手动曝光（100%） 0-255 128 值越大，图像越淡02 手动曝光（154%） 0-255 12803 手动曝光（50%） 0-255 12804 手动曝光（200%） 0-255 12805 自动曝光（100%） 0-255 12806 自动曝光（154%） 0-255 12807 自动曝光（50%） 0-255 12808 自动曝光（200%） 0-255 12809 允许曝光范围（亮） 0-255 50 值越大，亮度越亮10 允许曝光范围（暗） 0-255 210 值越大，亮度越暗14 照片曝光（100%） 0-255 157 值越大，图像越淡15 照片曝光（154%） 0-255 12816 照片曝光（50%） 0-255 12817 照片曝光（200%） 0-255 12821 扫描电机速度调整 0-15 8 值加1速度加0。
东芝复印机维修模式及维修错误代码
东芝复印机维修模式及维修错误代码东芝复印机维修模式及维修错误代码#出现在板手和报错时，按需要8数字键和C键一起按下看提示什么错误代码。
#更换纸张时无需切换副本尺寸，是自动的，直接复印即可。
#面板出现一个板手亮，但又可以复印，此时只需08开机输入252把值改为0即可清除。
同时按0和1键打开电源面板指示灯全部点亮，按清除/停止键解除同时按0和2键打开电源机器进入老化方式，显示AG，同时按09键解除同时按0 3或04键打开电源机器进入输入/输出检查方式，显示CH，输入不同的代码可以启动不同的部件，例如03-33暴光灯检查同时按0和6键打开电源强制启动《定影器不加热》同时按0和7键打开电源自动进稿器老化方式，显示AG，按09退出按03/04键同时打开电源，进入输入/输出检查状态显示CH，退出同时按09键1主电机ON 11 OFF2供纸辊离合器ON 12 OFF3定位辊离合器ON 13 OFF6调色剂电机ON 16 OFF7冷却风扇ON 17 OFF10 总计数器按P键20扫描电机按P键移动50% 再按P键200%21 镜头电机按P键移动50%在按P键200%22 反光镜电机按P键移动50%再按P键200%31转印输出按P键ON再按P键OFF32 分离输出按P键ON再按P键OFF33嚗光灯输出按P键ON再按P键OFF34 预转印偏压按P键ON再按P键OFF40 上纸盒电机按P键ON再按P键OFF41 上纸盒供纸离合器按P键ON再按P键OFF43 下纸盒电机按P键ON再按P键OFF44 下纸盒供纸离合器按P键ON再按P键OFF以上是检测代码，一般只使用03/04 05 08，老化方式机器空运转。
1、更换载体同时按05, 打开电源开关, 面板显示AJ, 键入调整模式N按复印键显示当前值，进行(自动)调整，键入修改值，按插入键将修改值存入内存，按3+4 复印0 TD传感器自动调整-- 键入0,按复印键鼓和显影器工作大约2分钟面板显示数开始自动改变短时间后显示数停止改变。
东芝复印机维修的常见故障及排除
东芝复印机维修的常见故障及排除东芝复印机维修的常见故障及排除西安世铭电子科技公司提供029 ******** 81161075 135******** 82379703复印机的常见故障及排除复印机的常见故障主要分零部件及控制故障和图像质量故障二大类。
没有一定电路知识基础的读者，请勿采用开机状态下测量各输出端子电压的方法，防止万用表表棒短路引起线路板烧坏一、零部件及控制故障零部件及控制故障主要包括：马达运转不良、控制线路板指令有误、传感器信号不良、电磁离合器工作失常、电源供给不良、操作指令失效、面板显示异常以及安装不良或机械零部件的正常磨损等等。
马达运转不良故障表现：马达的运转不良就是主机、灯架、镜头、显影、加粉、搓纸等马达（某些型号不包含以上所有马达）不能启动或虽然启动但扭力不足或转速不均匀。
故障原因：启动电容不良（仅限交流马达）；马达线圈断路；某一组线圈断路；马达内磁性锭子磁力不足；线路或接插件接触不良；马达控制板不正常（后面讨论）。
故障排除：用万用表电阻档检测马达线圈的通断情况（在关机状态下），排除线圈的故障可能；在开机状态下，用万用表的直流电压档检测线圈端子的电压变化，判断控制信号是否正常；若是交流马达则应检测启动电容有否损坏。
最后若是有备件更换后即可解决。
控制线路板指令有误故障表现：主机、马达、曝光灯、继电器等控制线路板给相对应的输出部件动作的驱动信号没有或不正常。
故障原因：控制板中元器件损坏或不良；电源供电没有或异常；线路或接插件接触不良等故障排除：用万用表直流电压档检测电源部件输出是否正常，排除电源供电的故障可能；按照故障代码显示判断可能出现故障的控制线路板，然后判断其输出是否正常（根据具体的线路用万用表直流电压档检测相应输出端子的电压变化）。
若属于控制板问题，一般情况仅作零件更换。
传感器信号不良故障表现：光电遮断型传感器的输出为常开或常闭；光电池型、热敏电阻型的输出为高于或低于阈值；微触开关型的接触为常通或常断。
东芝维修资料
东芝166错误代码大全记事本_美文收集2011-03-02 11:13:50 阅读19 评论0 字号：大中小订阅更换载体它们更换铁粉的方法都是一样的，操作步骤如下：1、更换旧载体前执行05-280 以清除废粉回收仓内的废粉；2、取下显影单元，拆下鼓，主充部分；3、倒尽旧载体，将新载体加入显影仓；5、05 开机，执行05-200 自动墨粉传感器调整，手动浓度LED 从左到右依次闪烁；6、此过程约3 分钟，手动浓度LED 全部亮，同时LED 显示屏会显示当前调整值，请确认此值在232— 248 之间；8、关机。
正常开机状态下按下：C+8键显示错误代码！东芝166出现错误代码C44怎么处理:你的机器是定影器上的热保险有问题。
不过你首先把它清零，看是否好了。
方法：同时按下“0”和“8”开机，当“Ad"字样不在闪烁的时候，输入“400”按下“开始”把"9"改变成“0”按“插入键/中断键”关机再开机就好了。
如果不好你看一下热保险，它已经处于开路状态。
东芝166提示缺粉：东芝166/206复印机原装墨粉检测功能的设置1、08-695代码解释08-695下有二个选项，分别为：0：关闭原装墨粉测试功能（即关闭CTIF对CTRG的检测），此时08-971的值自动设置为3；1：开启原装墨粉测试功能（即开启CTIF对 CTRG的检测），此时08-971的值自动设置为1；2、08-971代码解释08-971下有四个选项，分别为：0；墨粉盒空检测，开始检测时墨粉剩余量较多；1：墨粉盒空检测，开始检测墨粉剩余量适中；2：墨粉盒空检测，开始检测墨粉剩余量较少；3：关闭墨粉盒空检测（当08-695设置为0的时候，08-971自动设置为3）注意事项：无论是长江高版本还是低版本，08-695默认设置值为0，08-971默认设置值为3。
纸盒不能设置纸张尺寸了（打印老提示没有安装所需尺寸的纸盒）：02开机 +地区代码如果是中国就是 02+86东芝163出现小扳手怎么办0+8开机→400→开始→0→插入→关机→开机。
TOSHIBA东芝2510复印机维修资料
TOSHIBA东芝2510复印机维修资料TOSHIBA 东芝 2510 复印机TOSHIBA 2510 诊断模式进入自诊断模式代码面板显示自诊断模式退出自诊断同时按01打开电源开关面板全部指示灯ON按C/S键同时按02打开电源开关100% AGING A不包括ADF复印机模拟(老化)工作键入 "09"同时按03打开电源开关100% TEST MODE C先初始化才可以进入输入/输出检查键入 "09"同时按04打开电源开关100% TEST MODE C不初始化就可以进入输入/输出检查键入 "09"同时按05打开电源开关100% TEST MODE A调整模式[按E/S(节能)键可以复印;按插入键(C/S)数据存入内存]键入 "09"打开电源开关按06强行预热完成进入准备就绪状态同时按07打开电源开关100% AGING A包括ADF复印机模拟(老化)工作键入 "09"同时按08打开电源开关100% TEST MODE D设置模式[按C/S 键校正;按插入键(按E/S节能)数据存入内存]键入 "09"TOSHOBA 东芝2510 复印机故障码当维修呼叫(小板手)指示灯或卡纸指示灯闪亮，同时按下清除/停止键和"8"便显示故障码E1机内卡纸E2定影附近卡纸E3电源ON时有纸保留在复印机内E4复印期间前门盖被打开E5LCC纸盒进纸卡纸E8双面单元(ADD)进纸卡纸E9纸盘工作台纸盒进纸卡纸EC ADF进纸卡纸ED ADF输纸部分卡纸EE ADF出口/翻转输纸故障C3主CPU与付CPU通讯错C5光学系统没能完成初始化,光学系统锁住C7定影故障清除C7故障码：同时按08打开电源开关进入自诊断,键入89,按复印键,键入0,按插入键清除C7故障,按09退出自诊断CB ADF进纸电机锁住CC ADF输送带电机锁住CP主电机锁住A2双面单元(ADD)异常A4分页器异常A5接口信号出错:主CPU 和 I/O接口CPU 通讯错A6接口信号出错:分页器和复印机主板通讯错TOSHIBA 东芝 2510 输入/输出检查模式 03；0413*******.xls第1 页同时按03打开电源开关显示100% TEST MODE C ,先初始化才可以进入输入/输出检查同时按03打开电源开关显示100% TEST MODE C ,不初始化才可以进入输入/输出检查输出检查No:功能No:功能1主电机M1，转印/分离高压，消电灯等 ON11主电机，转印/分离高压，显影偏压，消电灯等 ON2进纸电机 ON12进纸电机 OFF3对位电机 ON13对位电机 OFF6供粉电机 ON16供粉电机 OFF7光学风扇M11 ON17光学风扇 OFF20扫描电机（速度由复印倍率决定）按一次复印键改变一次方向21镜头电机按一次复印键改变一次方向22反光镜电机按一次复印键改变一次方向24原稿电机按一次复印键改变一次方向26LCT纸盒纸升降电机M14按一次复印键改变一次方向30主冲高压（HVT-M）输出按一次复印键ON;再按一次复印键OFF31转印高压（HVT-T）输出按一次复印键ON;再按一次复印键OFF32分离高压（HVT-T）输出按一次复印键ON;再按一次复印键OFF33爆光灯（EXP）（5秒内自动OFF）按一次复印键ON;再按一次复印键OFF34转印偏压GB按一次复印键ON;再按一次复印键OFF37分离爪电磁铁SOL3按一次复印键ON;再按一次复印键OFF 38手搓纸电磁铁SOL2按一次复印键ON;再按一次复印键OFF 39纸盒搓纸电磁铁SOL1按一次复印键ON;再按一次复印键OFF 41双面单元输纸部分输纸电机 ON51双面单元输纸部分输纸电机M7 OFF42双面单元输纸部分对位电机(CCW) ON52双面单元输纸部分同步电机M8（CCW） OFF43双面单元输纸部分对位电机(CW）ON53双面单元输纸部分同步电机M8（CW） OFF45双面单元输纸部分尺寸定位电机M9按一次复印键ON;再按一次复印键OFF46双面单元输纸部分拍纸电机M10按一次复印键ON;再按一次复印键OFF48双面单元输纸部分搓纸电磁铁SOL5按一次复印键ON;再按一次复印键OFF49出口岔门偏转板电磁铁SOL4按一次复印键ON;再按一次复印键OFF61纸盘工作台电机 ON71纸盘工作台电机 OFF62纸盘工作台输纸离合器(FD2;FD3）ON72纸盘工作台同步离合器（RGT2；RGT3） OFF63纸盘工作台同步离合器(RGT2;RGT3) ON73纸盘工作台输纸离合器（FD2；FD3） OFF64纸盘工作台输纸电机 (TRY2:TRY3) ON74纸盘工作台输纸电机（TRY2；TRY3） OFF81输送带电机正转按一次复印键ON;再按一次复印键OFF82输送带电机反转按一次复印键ON;再按一次复印键OFF83ADF输送带电机正转按一次复印键ON;再按一次复印键OFF 84ADF输送带电机反转按一次复印键ON;再按一次复印键OFF 85ADF输稿电机按一次复印键ON;再按一次复印键OFF86ADF制动电磁铁按一次复印键ON;再按一次复印键OFF87ADF原稿分离电磁铁按一次复印键ON;再按一次复印键OFF 88ADF出口偏转板按一次复印键ON;再按一次复印键OFFTOSHIBA 东芝 2510 操作面板全部指示灯ON模式 01同时按01打开电源开关，操作面板全部指示灯点亮；按清除/停止（C/S）键全部指示灯OFF133320520.xls第 2 页TOSHIBA 东芝 2510 复印机模拟(老化)工作模式 02；07同时按02打开电源开面板显示100% AGING A,不包括ADF复印机模拟(老化)工作启动;按清除/停止（C/S）键停止(老化)工作,键入"09"退出自诊断模式同时按07打开电源开面板显示100% AGING A,包括ADF在内复印机模拟(老化)工作启动;按清除/停止（C/S）键停止(老化)工作,键入"09"退出自诊断模式TOSHIBA 东芝 2510 强行预热完成模式 06打开电源开关按06,强行预热完成进入准备就绪状态TOSHIBA 东芝 2510 调整模式 05同时按05,打开电源开关,面板显示100% TEST MODE A,键入调整模式 No:按复印键显示当前值，进行(或自动)调整，键入修改值，按插入键将修改值存入内存，退出 05 自诊断模式: 键入 "09"No:调整项目调整范围, 缺省值0TD传感器自动调整范围: 0~255, 缺省值=128 键入0,按复印键面板显示例如[ 115% WAIT 096 A]鼓和显影器工作大约2分钟面板显示数开始自动改变短时间后显示数停止改变例如[ 205% ADJUST MODE 143 A]。
东芝复印机常见故障答疑
见"怪"不怪东芝复印机常见故障答疑2008年02月14日 08:52 泡泡网【转载】作者:赵海涛编辑:王琛在介绍完了东芝部分复印机的维修代码之后，相信大家还想进一步了解东芝复印机的具体维护和维修，因此笔者整理了这类相关资料，供大家查询。
东芝复印机常见故障排除 l、按下复印键机器不工作 故障原因与排除方法： 1).复印键微动开关工作不正常。
调整和更换按钮微动开关； 2).主电动机故障，检查风机如工作，说明主电机故障，如风机不转，说明电源不通。
调整和调换主电机； 3).控制线路中的继电器发生故障。
检查、修复和更换继电器。
2、扫描开始光源不亮 故障原因与排除方法： 1).导线接触不良。
检修导线，； 2).灯管两端接触不良。
清洁两端接头； 3).灯管烧坏。
更换灯管； 4).保险丝(熔断器)烧坏；更换保险丝。
3、近嫣复印键，工作正常，但复印件不输出 故障原因与排除方法： 1).搓纸电机不工作；检查线路及电机，排除或调换； 2).搓纸轮老化或没有接触到纸表面(压力不足)；更换搓纸轮，检查并修复搓纸轮，在第一张与最后一张时都保持接触； 3).供纸盒的压纸勾上下滑动不灵活；检查调整压纸勾使之灵活； 4).纸张裁切毛边互相粘结(未搓开)；将纸取重新反复搓动整理或重新更换复印纸； 5).纸张走偏在输纸道中卡住；检查供纸盒安装是否正确，检查输纸道中是否有异物； 6).输纸离合器不工作；检查分离装置，检查修复或调换离合器检查控制线路； 7).张未感光鼓上分离下来； 8).纸张分离后，走偏未进入定影器；检查分离装置及输纸道。
4、高压发生器不工作 故障原因与排除方法： 1)、入电压过低。
调整电压达到要求； 2)、高压发生器烧坏。
调换高压发生器； 3)、入、输出线的接点不牢；插牢各接点； 4)、点插错。
正确插好接点。
5、消电电极击穿 故障原因与排除方法： 不论是采用直流消电或交流消电的机器，都会发生此种故障，特别是充电电压过高，空气湿度过大时，故障更为频繁。
1复印机保养维修表
显影组件
定影组件
光学部件
纸盒进纸部件
手送进纸部件
主驱动组件
复印机面板
按键外观及功能
光学 成像
整机运转声音 显影
定影 搓纸/出纸
复印效果 100张A4全副复印效果 机器外观清洁 机器外观全部清洁干净
包装时上盖左上侧有效果图
包装装膜包完后要饱满/美观
复印机保养维修表
机器型号：
部位
硒鼓 刮板 废粉回收密封
系列号：
部件 润滑 清洁
计数：
调整 更换 备注
成像组件
充电组件架 充电齿 充电栅网 硒鼓传感器 显影剂 显影上密封 显影边密封 显影齿轮/显影轴套 上热辊 下热辊 上下清洁辊 上分离爪 下分离爪 热敏电阻/保险 热辊齿轮 定影组件固定螺丝 稿台玻璃/防尘玻璃/白板 曝光灯/反射镜/反射体/传感器 激光器 光学导轨/原位传感器 搓纸轮 回转轮 离合器弹簧 纸路各位置传感器 搓纸轮 回转轮 离合器弹簧 纸路各位置传感器 鼓驱动齿轮 定影驱动齿轮 定影驱动过度齿轮 其他齿轮
