道闸控制系统
智能道闸控制系统升级方案

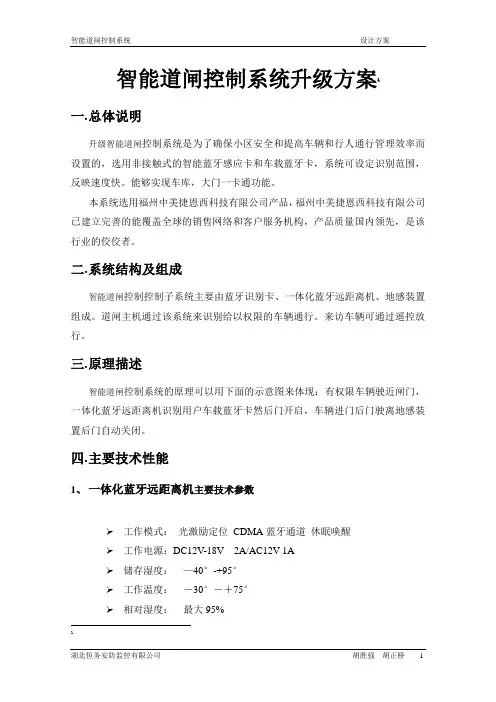

智能道闸控制系统升级方案1一.总体说明升级智能道闸控制系统是为了确保小区安全和提高车辆和行人通行管理效率而设置的，选用非接触式的智能蓝牙感应卡和车载蓝牙卡，系统可设定识别范围，反映速度快。
能够实现车库，大门一卡通功能。
本系统选用福州中美捷恩西科技有限公司产品，福州中美捷恩西科技有限公司已建立完善的能覆盖全球的销售网络和客户服务机构，产品质量国内领先，是该行业的佼佼者。
二.系统结构及组成智能道闸控制控制子系统主要由蓝牙识别卡、一体化蓝牙远距离机、地感装置组成。
道闸主机通过该系统来识别给以权限的车辆通行。
来访车辆可通过遥控放行。
三.原理描述智能道闸控制系统的原理可以用下面的示意图来体现：有权限车辆驶近闸门，一体化蓝牙远距离机识别用户车载蓝牙卡然后门开启，车辆进门后门驶离地感装置后门自动关闭。
四.主要技术性能1、一体化蓝牙远距离机主要技术参数工作模式：光激励定位CDMA蓝牙通道休眠唤醒工作电源：DC12V-18V 2A/AC12V 1A储存湿度：—40°-+95°工作温度：－30°－＋75°相对湿度：最大95%1工作频率：443MHZ蓝牙功率：12W读卡距离：3-15米通讯接口：韦根26/RS485卡片容量：3200张读卡角度：80度五.系统功能智能道闸控制系统的主要功能体现在以下方面：1、基本功能一个智能道闸控制系统可控制一个门。
对所有智能蓝牙感应卡和车载蓝牙卡实行分级管理，根据其身份确定通行权限非法读卡，强行开门，超时未关门等自动报警。
开门延时可调反应敏捷超强自动化3、集中管理发卡处统一对小区人员，车辆出入权限设置、更改、取消、恢复。
后台管理工作站可建立统一用户资料库，大大提高小区人员车辆安全次序管理的能力。
六.系统特点◆方便性：识别蓝牙感应卡和车载蓝牙卡进入，一挥而就。
开门时安装有车载蓝牙卡车辆经过智能道闸控制系统设定的感应区域，即可完成道闸的自动开启无须停车等待，车辆进入后自动关闭道闸。
道闸远程控制与监控系统流程

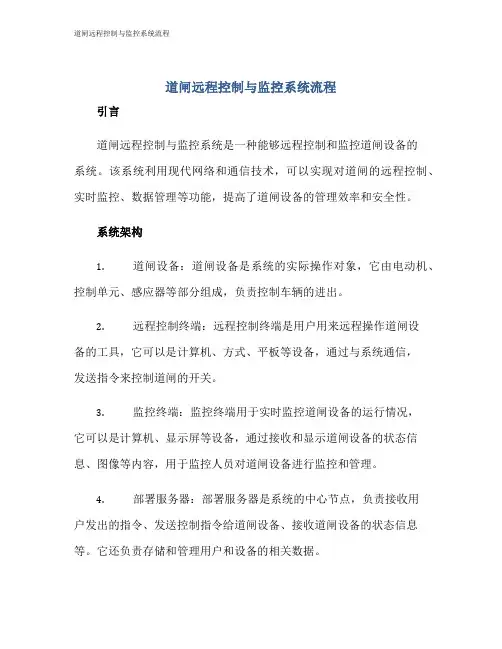

道闸远程控制与监控系统流程引言道闸远程控制与监控系统是一种能够远程控制和监控道闸设备的系统。
该系统利用现代网络和通信技术，可以实现对道闸的远程控制、实时监控、数据管理等功能，提高了道闸设备的管理效率和安全性。
系统架构1.道闸设备：道闸设备是系统的实际操作对象，它由电动机、控制单元、感应器等部分组成，负责控制车辆的进出。
2.远程控制终端：远程控制终端是用户用来远程操作道闸设备的工具，它可以是计算机、方式、平板等设备，通过与系统通信，发送指令来控制道闸的开关。
3.监控终端：监控终端用于实时监控道闸设备的运行情况，它可以是计算机、显示屏等设备，通过接收和显示道闸设备的状态信息、图像等内容，用于监控人员对道闸设备进行监控和管理。
4.部署服务器：部署服务器是系统的中心节点，负责接收用户发出的指令、发送控制指令给道闸设备、接收道闸设备的状态信息等。
它还负责存储和管理用户和设备的相关数据。
系统流程道闸远程控制与监控系统的工作流程如下：1.用户登录系统：用户通过远程控制终端登录系统，输入用户名和密码进行身份验证。
2.查看道闸状态：用户登录成功后，可以查看道闸设备的状态信息，包括开关状态、故障信息等。
系统会从部署服务器上获取最新的状态信息，并显示在监控终端上。
3.远程控制道闸：用户可以发送控制指令给道闸设备，控制道闸的开关状态。
用户在远程控制终端上选择相应的操作（如开闸、关闸），系统将该指令发送给部署服务器。
4.道闸设备响应：部署服务器接收到用户发送的指令后，将该指令发送给对应的道闸设备。
道闸设备接收到指令后，进行相应的操作，并将当前状态信息发送给部署服务器。
5.状态更新与显示：部署服务器接收到道闸设备的状态信息后，更新道闸设备的状态，并将最新的状态信息发送给监控终端。
监控终端将最新的状态信息显示给用户，用户可以实时监控道闸设备的运行情况。
6.数据管理：部署服务器将用户和设备的相关数据进行存储和管理，包括用户信息、设备状态信息、操作日志等。
道闸的工作原理
道闸的工作原理道闸，也称为车辆道闸或者车辆道闸系统，是一种常见的交通设备，用于控制车辆进出停车场、小区、车站、机场等场所。
它通过升降杆的上升和下降来控制车辆的通行。
一、道闸的基本组成部份1. 机电：道闸的机电是驱动升降杆上升和下降的关键部件。
通常采用交流机电或者直流机电，通过电源供电，产生转动力矩，驱动杆臂运动。
2. 传动装置：传动装置将机电的转动力矩传递给升降杆，使其上升和下降。
常见的传动装置有链条传动、皮带传动和齿轮传动等。
3. 控制系统：控制系统是道闸的大脑，用于控制道闸的升降动作。
它通常由控制器、传感器、编码器和开关等组成。
控制器接收外部信号，通过控制机电和传动装置实现对道闸的控制。
4. 机械结构：道闸的机械结构包括支撑杆、升降杆、杆臂、底座和固定装置等。
支撑杆用于固定道闸的位置，升降杆是道闸的核心部件，杆臂连接升降杆和支撑杆，底座用于固定道闸的机械结构。
二、1. 停车状态：当道闸处于停车状态时，升降杆处于水平位置，阻挡车辆的通行。
控制系统接收到开闸信号后，控制机电启动，通过传动装置将转动力矩传递给升降杆，使其上升到垂直位置，车辆得以通行。
2. 通行状态：当道闸处于通行状态时，升降杆处于垂直位置，允许车辆通行。
控制系统接收到关闸信号后，控制机电启动，通过传动装置将转动力矩传递给升降杆，使其下降到水平位置，阻挡车辆的通行。
3. 安全保护：道闸通常配备了多种安全保护装置，以确保车辆和行人的安全。
常见的安全保护装置包括红外线传感器、压力感应器和防撞装置等。
红外线传感器用于检测车辆或者行人的存在，一旦检测到有物体挨近，道闸将住手运动以避免碰撞。
压力感应器用于检测升降杆是否与车辆或者行人接触，一旦接触到物体，道闸也会住手运动。
防撞装置则用于保护道闸在受到外力撞击时的安全。
三、道闸的应用场景道闸广泛应用于停车场、小区、车站、机场、商场、工厂等场所。
它的主要功能是控制车辆的进出，维护交通秩序和安全。
道闸可以根据实际需求进行定制，可以配备刷卡系统、车牌识别系统、远程控制系统等，实现更多的功能和应用。
道闸的工作原理
道闸的工作原理道闸，也称为车辆阻断器或车辆道闸，是一种用于控制车辆出入的设备。
它通常安装在停车场的入口或出口，道路的入口或出口，以及其他需要限制车辆通行的地方。
道闸的工作原理是基于电动机和传感器的组合，通过控制电动机的运动来实现道闸的升降。
一、电动机的工作原理道闸的电动机通常采用直流电机或交流电机。
在工作过程中，电动机通过传动装置将电能转化为机械能，从而推动道闸杆的升降。
电动机的工作原理如下：1. 电源供电：道闸的电动机需要接受外部电源的供电，通常为交流电220V或直流电24V。
2. 控制信号输入：通过控制器或遥控器向电动机发送控制信号，以启动电动机的运行。
3. 电动机启动：电动机接收到控制信号后，电源会提供电流，使电动机转动起来。
4. 传动装置：电动机通过传动装置（如齿轮、皮带等）将电能转化为机械能，从而推动道闸杆的升降。
5. 限位开关：道闸通常配备了限位开关，用于检测道闸杆的位置。
当道闸杆达到上限或下限位置时，限位开关会发送信号给控制器，以停止电动机的运行。
二、传感器的工作原理道闸通常配备了多种传感器，用于检测车辆的存在、位置和速度等信息，从而实现自动控制。
常见的传感器包括车辆识别传感器、车辆检测线圈和红外线传感器等。
传感器的工作原理如下：1. 车辆识别传感器：车辆识别传感器通常采用光电、超声波或磁感应等原理，用于检测车辆的存在和位置。
当车辆靠近道闸时，传感器会发送信号给控制器，触发道闸的升起或降下。
2. 车辆检测线圈：车辆检测线圈通常埋设在道路上，通过感应车辆的金属质量实现车辆的检测。
当车辆驶过线圈时，线圈会感应到车辆的存在，发送信号给控制器，控制道闸的升降。
3. 红外线传感器：红外线传感器通过发射红外线信号和接收反射信号来检测车辆的存在。
当车辆驶过红外线传感器时，传感器会接收到反射信号，发送信号给控制器，控制道闸的升降。
三、控制系统的工作原理道闸的控制系统通常由控制器、电动机和传感器等组成。
道闸的工作原理
道闸的工作原理道闸是一种常见的交通控制设备，广泛应用于停车场、小区、工厂等场所。
它通过升降杆的上升和下降来控制车辆的通行。
道闸的工作原理可以分为以下几个方面：1. 机电驱动：道闸的升降杆通常由机电驱动。
机电通过传动装置将动力传递给升降杆，使其上升或者下降。
机电可以是直流机电或者交流机电，具体选用哪种机电取决于道闸的使用环境和需求。
2. 控制系统：道闸的控制系统主要由控制器和传感器组成。
控制器是道闸的大脑，负责接收来自传感器的信号并控制机电的运行。
传感器可以是光电传感器、地感线圈等，用于检测车辆的到来和离开，以及判断升降杆的位置。
3. 限位装置：道闸通常设有限位装置，用于控制升降杆的住手位置。
当升降杆达到上限或者下限时，限位装置会发送信号给控制器，使机电住手运行，确保升降杆的稳定停留在相应位置。
4. 安全保护：道闸在工作过程中需要考虑安全因素。
普通情况下，道闸设有防撞装置，当车辆撞击道闸时，防撞装置能够自动弯曲或者弹起，减少对车辆和道闸的损坏。
此外，道闸还可以配备防护罩、防护栏等设施，确保行人和车辆的安全。
5. 控制信号：道闸的控制信号可以通过多种方式传输，例如有线传输和无线传输。
有线传输普通使用电缆连接控制器和传感器，无线传输则通过无线通信技术实现，如蓝牙、无线射频等。
控制信号可以远程控制，方便操作人员对道闸的控制和管理。
总结起来，道闸的工作原理是通过机电驱动升降杆的上升和下降，控制器接收传感器信号来控制机电的运行，限位装置控制升降杆的住手位置，同时考虑安全因素并配备安全保护装置。
控制信号可以有线或者无线传输，实现对道闸的远程控制。
道闸的工作原理使得它成为一种高效、安全的交通控制设备，广泛应用于各个领域。
道闸系统工作原理
道闸系统工作原理
道闸系统是指一种用于控制车辆通行的机械设备，广泛应用于停车场、小区门禁、高速公路出入口等场所。
道闸系统主要由控制器、电机、防护
装置、传感器、通信设备等组成，通过控制车辆的进出来实现通行控制和
安全管理。
道闸系统的工作原理如下：
1.车辆感应：当车辆接近道闸时，传感器会探测到车辆的存在并将信
号发送给控制器。
2.控制信号传输：控制器接收到传感器发来的信号后，会通过通信设
备将信号传输给电机，控制电机的运转。
3.电机控制：电机会根据控制器发来的信号进行转动，将道闸抬起或
降下，以控制车辆的通行。
4.限位感应：道闸在运动过程中，设有限位装置用于检测道闸的开闭
状态，一旦达到限位位置会停止运动。
5.安全保护：在道闸的上下位置分别安装有防护装置，当车辆通行时，防护装置能够自动抬起，以保护车辆和行人的安全。
6.数据记录：道闸系统中的控制器会记录车辆的通行情况，包括进出
时间、车辆信息等，以实现车辆管理和统计分析。
7.远程控制：道闸系统可以通过通信设备与上位管理系统进行远程连接，可实现远程开关控制、实时监控等功能。
8.故障报警：道闸系统会通过传感器监测设备运行状态，一旦发现异
常情况会自动报警并停止运行，以保证设备的安全和可靠性。
道闸系统的工作原理可以简单归纳为：通过传感器感知车辆，控制器接收到信号后控制电机运动，将道闸抬起或降下，以实现车辆通行控制和安全管理。
同时，系统还具有远程控制、数据记录、故障报警等功能，提升了道闸系统的灵活性和可靠性。
汽车道闸系统
汽车道闸系统摘要：汽车道闸系统是一种广泛应用于停车场、小区和商业区等场所的自动出入口管理系统。
它通过自动控制道闸的升降，实现对车辆进出的控制和管理。
本文将介绍汽车道闸系统的原理和结构，并探讨其在不同场合的应用和未来发展方向。
一、引言随着城市交通的快速发展和私人车辆的不断增加，停车场管理成为城市道路交通管理中的重要组成部分。
汽车道闸系统作为一种自动化的停车场管理设备，通过对车辆出入口进行控制和管理，帮助解决停车场管理的难题。
本文将从原理、结构、应用和未来发展等方面对汽车道闸系统进行详细介绍。
二、汽车道闸系统的原理汽车道闸系统通过机械臂的升降来控制车辆的进出。
其原理主要包括以下几个方面：1. 电机驱动：汽车道闸系统通过电机驱动机械臂的升降运动。
电机通常采用交流电机或直流电机，通过控制电机的正反转和速度来实现机械臂的升降控制。
2. 传感器检测：为了保证汽车道闸系统的安全性和稳定性，通常会加装各种传感器进行检测。
比如，车辆检测传感器可以实时检测车辆的位置和速度，避免车辆进出时发生碰撞；光电传感器可以探测机械臂的位置和高度，确保停车场的通行安全。
3. 控制系统：汽车道闸系统的控制系统是整个系统的核心。
它根据传感器的反馈信号，通过对电机进行控制来实现机械臂的升降。
控制系统通常采用微处理器或单片机，具有高效、稳定的控制性能。
三、汽车道闸系统的结构汽车道闸系统主要由以下几个部分组成：1. 机械臂：机械臂是汽车道闸系统的核心部件，负责控制车辆的进出。
通常由金属材料制成，具有足够的强度和稳定性。
机械臂的长度和高度可以根据具体需求进行调节。
2. 电机和传动装置：汽车道闸系统的电机和传动装置负责控制机械臂的升降。
电机通常安装在道闸系统的顶部或底部，传动装置将电机的动力传递给机械臂，实现升降运动。
3. 控制设备：控制设备包括电源、控制器和控制面板等。
电源可以为系统提供稳定的电力供应；控制器是整个系统的核心，负责对机械臂进行控制；控制面板安装在操作员的位置，用于手动控制机械臂的升降。
道闸的工作原理
道闸的工作原理
道闸是一种常见的交通设施，广泛应用于停车场、小区、工厂等场所，起到控
制车辆出入的作用。
那么，道闸是如何实现控制车辆通行的呢？接下来，我们将深入探讨道闸的工作原理。
首先，道闸的核心部件是电机和控制系统。
电机驱动着道闸杆的上升和下降，
而控制系统则负责接收信号并控制电机的运行。
当有车辆需要通行时，控制系统会接收到信号，指令电机将道闸杆抬起；当车辆通过后，道闸将自动关闭，恢复原位。
其次，道闸的工作原理涉及到光电传感器和限位开关。
光电传感器安装在道闸
的上方，用于检测车辆是否通过，一旦有车辆通过，光电传感器将发送信号给控制系统；而限位开关则用于检测道闸杆的位置，确保道闸杆在抬起和关闭时能够准确停止。
此外，道闸还采用了一些安全措施，比如防撞装置和紧急解锁系统。
防撞装置
能够在道闸遇到外力冲击时自动停止运行，以保护车辆和设备的安全；而紧急解锁系统则允许工作人员在特殊情况下手动操作道闸，确保通行畅通。
总的来说，道闸的工作原理是通过电机和控制系统的配合，利用光电传感器和
限位开关的信号反馈，以及安全措施的保护，实现对车辆通行的控制和管理。
这种设计不仅能够提高通行效率，还能够保障安全，是一种非常有效的交通管理设备。
在实际使用中，道闸的工作原理为我们提供了便利的停车和通行体验，同时也
为停车场和其他场所的管理者提供了高效的管理手段。
随着科技的不断进步，道闸的工作原理也在不断完善和创新，相信在未来的发展中，道闸将会更加智能化、便捷化，为人们的出行带来更多的便利和安全保障。
道闸系统原理
道闸系统原理
道闸系统是一种常见的停车场管理设备，它通过控制车辆出入的道闸杆，实现
对车辆的管控和管理。
道闸系统的原理主要包括传感器检测、信号传输、控制器控制和执行机构动作等几个方面。
首先，道闸系统的原理之一是传感器检测。
当车辆驶入或驶出停车场时，传感
器会检测到车辆的存在，并将信号传输给控制器。
传感器通常采用红外线、地感线圈等技术，能够准确地检测车辆的位置和状态，从而实现对车辆的自动识别和管理。
其次，道闸系统的原理还涉及信号传输。
传感器检测到车辆后，会将信号传输
给控制器。
控制器是道闸系统的“大脑”，它能够接收传感器发送的信号，并进行相应的处理和判断。
在接收到信号后，控制器会根据预设的逻辑程序，决定是否放下或抬起道闸杆，以实现对车辆的通行或禁止。
控制器控制是道闸系统的核心原理之一。
控制器根据传感器的信号和预设的逻
辑程序，通过内部的控制算法，对执行机构进行控制。
控制器通常采用微处理器或单片机等芯片，能够实现对道闸系统的精确控制和管理。
在控制器的指令下，执行机构会相应地动作，实现道闸杆的升降。
最后，执行机构动作是道闸系统的重要原理之一。
执行机构是道闸系统的执行
部分，它根据控制器的指令，对道闸杆进行升降动作。
执行机构通常采用电机驱动、液压驱动等技术，能够实现对道闸杆的快速、稳定的动作控制。
综上所述，道闸系统的原理包括传感器检测、信号传输、控制器控制和执行机
构动作等几个方面。
通过这些原理的相互作用和协调，道闸系统能够实现对车辆的准确管控和管理，为停车场的安全和高效运营提供了重要保障。
车库道闸系统原理
车库道闸系统原理
车库道闸系统是一种用于管理车辆进出车库的控制系统。
其原理主要包括车辆识别、控制信号传输和道闸门控制三个方面。
首先，车库道闸系统需要进行车辆识别。
一般来说，系统会通过安装在出入口处的车牌识别设备、RFID读卡器或者交通管
理系统的连接，实时获取车辆的信息。
这些设备可以通过识别车辆的车牌号码、RFID卡或其他身份证明，对车辆进行准确
的辨识。
其次，在车辆识别完成后，识别结果会传输到控制中心。
控制中心是整个系统的核心，负责接收和处理来自车辆识别设备的数据，并根据预先设定的规则和权限，生成相应的控制信号。
最后，控制信号通过网络、电缆等方式传输到道闸门控制系统。
道闸门控制系统会接收控制信号，并根据信号的内容进行相应的操作，控制道闸门的开闭。
例如，当识别结果显示车辆有权限进入时，控制系统会发送开闸信号，道闸门会自动打开，允许车辆进入；反之，如果识别结果显示车辆没有权限，控制系统会发送闭闸信号，道闸门会保持关闭状态。
总的来说，车库道闸系统通过车辆识别、控制信号传输和道闸门控制三个步骤，实现对车辆出入车库的管理和控制。
它能够有效提高车辆管理的智能化和安全性，并帮助车库管理者更好地管理车辆流量和安全。
道闸系统解决方案
道闸系统解决方案引言道闸系统是一种常见的车辆出入控制系统，广泛应用于停车场、小区、企事业单位等场所。
该系统通过道闸设备对车辆进行出入控制，提高了车辆管理的效率和安全性。
本文将介绍一个基于现代科技的道闸系统解决方案，旨在提供高效、智能的车辆出入控制方案。
系统组成道闸系统解决方案主要由以下几个组件组成：1.道闸控制器道闸控制器是道闸系统的核心组件，负责控制道闸的开启和关闭。
现代道闸控制器通常集成了先进的控制算法和传感器，能够准确地检测车辆的到来，并根据预设的规则进行控制。
控制器与其他系统组件通过有线或无线网络进行通信，实现实时的车辆出入控制。
2.车辆识别系统车辆识别系统是道闸系统中的重要组成部分，用于准确地辨别车辆的身份。
现代车辆识别系统采用多种技术，如车牌识别、RFID识别等。
通过将车辆的信息与事先录入的车辆信息进行比对，系统可以判断车辆是否具有合法的出入权限，并作出相应的控制。
3.管理后台管理后台是道闸系统的核心控制中心，用于对系统进行配置和管理。
管理员可以通过管理后台实时查看车辆进出记录、添加或删除车辆信息、设置权限规则等。
同时，管理后台还提供了报表统计、告警设置等功能，方便管理员对道闸系统进行全面的管理和监控。
4.远程监控远程监控功能允许管理员通过手机、平板电脑或电脑远程监控道闸系统的运行状态。
管理员可以随时查看车辆进出记录、实时监控道闸的开启和关闭情况，并进行远程控制。
远程监控功能提高了管理的便捷性和实时性，方便管理员随时监控和处理异常情况。
解决方案优势道闸系统解决方案具有以下几个优势：1.高效的车辆出入控制通过车辆识别系统和先进的控制算法，我们的解决方案可以实现对车辆的高效出入控制。
系统能够迅速准确地判断车辆的合法性，并根据预设的规则进行控制，提高了车辆管理的效率。
2.智能化的管理和监控管理后台和远程监控功能使管理员可以随时了解系统的运行状态，对系统进行配置和管理。
管理员可以方便地查看车辆进出记录，设置权限规则，并对异常情况进行处理，提高了管理的便捷性和实时性。
小区道闸系统方案
小区道闸系统方案小区道闸系统方案摘要道闸系统是现代小区管理的重要组成部分，它可以有效地控制车辆进出小区，保障小区的安全和秩序。
本文将介绍一种针对小区道闸系统的方案，包括系统的组成、工作原理以及实施步骤等。
该方案旨在提供一种可行且高效的小区道闸系统解决方案，以满足小区居民的需求。
1. 引言随着城市化进程的加快，小区的建设和管理越来越重要。
道闸系统作为小区管理的一部分，不仅能够控制车辆流量，还可以保证小区的安全和秩序。
因此，设计一套高效可靠的小区道闸系统方案具有重要意义。
2. 系统组成小区道闸系统主要由以下几个组成部分构成：•道闸控制器：道闸控制器是整个系统的核心，它负责控制道闸的开启和关闭，并与其他系统组件进行通信。
•车牌识别设备：车牌识别设备用于识别进出小区的车辆，它能够自动识别车牌号码，并与道闸控制器进行通信。
•信号灯：信号灯用于指示车辆进出小区的状态，例如道闸是否开启或关闭。
•云平台：云平台用于存储和处理车辆进出小区的数据，包括车牌号码、时间等信息。
3. 工作原理小区道闸系统的工作原理如下：1.车辆进入小区：当车辆驶入小区时，车牌识别设备会自动读取车牌号码，并将其发送给道闸控制器。
道闸控制器会根据车辆的权限信息判断是否允许车辆进入。
2.道闸开启：如果车辆被允许进入，道闸控制器会发送开启指令，道闸会自动抬起，车辆可以进入小区。
3.车辆离开小区：当车辆离开小区时，车牌识别设备会再次读取车牌号码，并将其发送给道闸控制器。
道闸控制器会根据车辆的权限信息判断是否允许车辆离开。
4.道闸关闭：如果车辆被允许离开，道闸控制器会发送关闭指令，道闸会自动降下，车辆可以离开小区。
5.数据记录：车辆进出小区的数据会被记录到云平台上，小区管理人员可以通过云平台查看和管理进出车辆的记录。
4. 实施步骤为了成功实施小区道闸系统方案，以下是实施步骤的建议：1.系统需求分析：根据小区的具体需求，进行系统需求分析。
了解小区的车辆流量、管理要求以及安全需求等，为系统设计提供参考。
道闸智能化管理系统流程
道闸智能化管理系统流程1. 引言道闸智能化管理系统是一种利用先进技术和软件开发的系统，用于管理和监控道闸设备的运行和维护。
该系统通过自动化和信息化的手段，实现对道闸设备的远程控制和实时监控，提高道闸管理的效率和精确度。
本文将介绍道闸智能化管理系统的流程和主要功能。
2. 系统安装与配置道闸智能化管理系统的安装与配置是系统使用的第一步。
管理员需要将系统软件安装在指定的服务器上，并对系统进行一系列的设置和配置。
这包括设置用户权限、设定系统参数、连接数据库等。
在系统安装和配置完成后，管理员可以登录系统，并根据需要进行进一步的定制和配置。
3. 设备管理道闸智能化管理系统支持对道闸设备的管理和配置。
管理员可以通过系统对道闸设备进行添加、删除和修改。
添加设备时，管理员需要输入设备的相关信息，如设备名称、型号、位置等。
系统还支持对设备状态进行监控，可以查看设备的在线状态、运行状态以及故障报警等。
4. 远程控制道闸智能化管理系统具有远程控制道闸设备的功能。
管理员可以通过系统远程控制道闸的开关、升降等操作。
同时，系统还支持对道闸设备进行定时控制，可以预先设定开关道闸的时间和周期。
这样，在特定的时间段内，系统会自动控制道闸设备的开关。
5. 实时监控道闸智能化管理系统还具有实时监控的功能。
管理员可以通过系统实时查看道闸设备的状态和工作情况。
系统会实时显示道闸的开关状态、车辆通过情况以及异常报警信息等。
管理员还可以查看历史记录，以了解道闸设备的使用情况和故障记录。
6. 数据统计与分析道闸智能化管理系统可以对道闸设备的数据进行统计和分析。
系统会自动报表，包括道闸使用统计、车流量统计和收费情况等。
管理员可以通过这些报表了解道闸设备的使用情况和效益。
同时，系统还支持对数据进行图表化展示，方便管理员更直观地了解数据的变化趋势。
7. 报警与维护道闸智能化管理系统具有报警和维护功能。
系统会对道闸设备的异常情况进行监测，并在发生故障时及时发送报警信息给管理员。
车库道闸系统工作原理
车库道闸系统工作原理1. 背景介绍车库道闸系统是一种常见的停车场管理设备，用于控制车辆进出停车场的通行。
它由道闸机、感应器、控制器、电源等组成，通过自动控制道闸的开启和关闭，实现对车辆的进出管理。
2. 组成部分2.1 道闸机道闸机是车库道闸系统的核心部件，主要由电机、传动装置、道闸杆等组成。
道闸杆安装在道闸机上，通过电机驱动实现上升和下降，控制车辆进出停车场。
2.2 感应器感应器是车库道闸系统的重要组成部分，用于检测车辆的进入和离开。
常用的感应器包括地感线圈、红外线传感器等。
•地感线圈：地感线圈埋设在地面下，通过感应车辆的金属质量来检测车辆的进入和离开。
当车辆驶入或驶离时，地感线圈会产生变化，并传输给控制器进行处理。
•红外线传感器：红外线传感器通过发射和接收红外线信号来检测车辆的进入和离开。
当车辆进入或离开感应范围时，红外线传感器会感应到变化，并发送信号给控制器。
2.3 控制器控制器是车库道闸系统的中枢部件，负责接收感应器的信号，并控制道闸的开启和关闭。
控制器通常由微处理器、电路板、继电器等组成。
控制器的工作原理如下：1.接收信号：控制器接收感应器传输的信号，判断车辆的进入或离开状态。
2.处理信号：控制器根据接收到的信号进行处理，判断是否开启或关闭道闸。
3.控制道闸机：控制器通过继电器等装置，向道闸机发送指令，控制道闸的开启和关闭。
4.记录数据：控制器可以记录车辆的进出时间等数据，用于管理和统计。
2.4 电源电源为车库道闸系统提供电力供应，保证其正常工作。
电源可以是交流电源或直流电源，根据实际需求选择。
3. 工作流程车库道闸系统的工作流程如下：1.车辆进入：当车辆驶入停车场时，感应器检测到车辆的进入信号，并传输给控制器。
2.控制道闸：控制器接收到进入信号后，判断是否开启道闸。
如果车辆有权限进入，控制器向道闸机发送开启指令，道闸杆上升，车辆可以进入停车场。
3.车辆离开：当车辆驶离停车场时，感应器检测到车辆的离开信号，并传输给控制器。
道闸远程控制与监控系统流程
道闸远程控制与监控系统流程概述道闸远程控制与监控系统是一种基于网络技术的智能化系统，用于实现道闸的远程控制和实时监控。
该系统通过将道闸与网络连接，可以实现远程对道闸的控制、状态监测和报警等功能，提升道闸运行的便利性和安全性。
本文将介绍道闸远程控制与监控系统的流程及其各个环节的详细说明。
系统流程1. 用户登录与权限验证2. 道闸控制指令传输3. 道闸状态监测4. 报警与异常处理下面将对每个环节进行详细说明。
用户登录与权限验证在使用道闸远程控制与监控系统之前，用户需要先进行登录，并进行权限验证。
用户登录时，需要输入用户名和密码进行身份认证。
系统会对用户提供的用户名和密码进行验证，判断用户是否具有访问系统的权限。
如果验证通过，用户将进入系统主界面，否则将无法继续操作。
道闸控制指令传输在用户登录并通过权限验证后，可以通过系统界面或相关APP 向道闸发送控制指令。
控制指令可以包括道闸的开启、关闭、暂停、调速等操作。
用户选择相应的指令后，系统会将指令传输至道闸控制模块。
系统通过与道闸控制模块建立起的网络连接，将控制指令发送给道闸控制模块。
道闸控制模块接收到控制指令后，会执行相应的操作，控制道闸的运动。
同时，道闸控制模块会将执行结果反馈给系统，以便系统进行状态监测和处理。
道闸状态监测道闸状态监测是道闸远程控制与监控系统的核心功能之一。
通过道闸控制模块向系统实时反馈的状态信息，系统可以监测道闸的开启状态、运动状态、异常状态等。
系统通过网络连接与道闸控制模块建立的数据通道，实时接收道闸控制模块传输的状态信息。
系统根据接收到的状态信息更新道闸的状态显示，并记录道闸的状态变化。
同时，系统还可以对道闸状态进行实时监测，当发现异常情况时，可以进行及时的报警和处理。
报警与异常处理当道闸状态监测中发现异常情况时，系统会进行相应的报警和异常处理。
系统根据预设的报警规则和处理策略，对异常情况进行处理，并向相关人员发送报警信息。
报警信息可以通过系统界面、方式短信、电子邮件等方式进行通知。
车辆道闸管理系统
车辆道闸管理系统车辆道闸管理系统是一种用于控制和管理停车场车辆出入的设备。
它通过自动识别车辆的车牌号码和其他相关信息，实现对车辆的有效管理和控制。
该系统具有自动化、智能化和高效率的特点，可以提高停车场运营效益，减少人工管理成本以及提升用户体验。
本文将从系统的原理、应用场景和优势等方面进行详细介绍。
一、系统原理车辆道闸管理系统的原理主要包括车辆识别、数据存储和远程控制等三个方面。
1. 车辆识别：系统通过摄像头和车牌识别算法，实现对进出停车场车辆的自动识别。
当车辆驶近道闸时，摄像头会自动拍摄车辆的前牌照，并通过车牌识别算法对车牌号码进行识别。
系统会将识别出的车牌号码与数据库中的车辆信息进行比对，以确定该车辆的合法性。
2. 数据存储：系统将车辆的识别信息、进出时间以及停车时长等相关数据存储在数据库中。
通过数据库的查询和分析，可以实现对停车场车辆的管理和统计。
3. 远程控制：系统可以通过网络和云平台实现对道闸的远程控制。
管理员可以通过手机、电脑等设备远程打开或关闭道闸，方便进行运营管理。
二、应用场景车辆道闸管理系统广泛应用于各类停车场，如小区停车场、商场停车场、企业停车场等。
1. 小区停车场：对于小区停车场来说，车辆道闸管理系统可以有效实现对非业主车辆的限制，防止车位被使用者外的车辆占用。
同时，也方便了小区管理人员进行车位分配和收费管理。
2. 商场停车场：商场停车场车流量大，管理难度较大。
车辆道闸管理系统可以实现自动化管理，提高停车收费效率。
同时，系统还可以提供实时停车位状态信息，方便车主选择空余车位。
3. 企业停车场：很多企事业单位都设有私家停车场，用于员工、访客等车辆停放。
车辆道闸管理系统可以对车辆进出进行记录，提高停车场的安全性和管理效率。
三、系统优势车辆道闸管理系统具有以下几个优势：1. 自动化管理：系统实现了对车辆的自动识别和道闸的自动控制，减少了人工管理的工作量和成本。
同时，车辆的进出记录也被自动化地存储在数据库中，方便随时查询和分析。
道闸系统工作原理简述
道闸系统工作原理简述
道闸系统是一种用于控制车辆出入的设备，其工作原理通常包括以下几个步骤：
1. 车辆识别：道闸系统通常会使用车牌识别或RFID等技术，
对车辆进行识别，获取车辆的相关信息，如车牌号码、车型等。
2. 信号传输：识别到车辆信息后，系统会将相关信号传输至控制器。
控制器是道闸系统的主要控制部分，负责接收和处理来自各个传感器的信号，并根据预设的规则进行控制。
3. 控制执行：根据信号的处理结果，控制器会对道闸进行相应的控制。
控制器通过电机或液压装置，对道闸进行抬起或放下的操作。
4. 安全保障：道闸系统通常会配备安全装置，如红外线感应器或车辆探测器，用于检测车辆是否正常通过，以避免碰撞或其他事故发生。
5. 记录管理：道闸系统一般还会配备记录管理功能，将识别到的车辆信息、通行时间等记录保存下来，以便后续查询和管理使用。
通过以上几个步骤，道闸系统能够实现对车辆的有效控制和管理，提高车辆出入的安全性和便利性。
道闸的工作原理
道闸的工作原理道闸是一种常见的交通设备，广泛应用于停车场、小区门口、高速公路出入口等场所。
它通过控制道闸杆的升降来实现车辆的进出管理。
道闸的工作原理主要涉及到以下几个方面：1. 机电驱动：道闸的升降是由机电来驱动的。
机电是道闸的核心部件，通过机电的正反转控制来实现道闸杆的升降。
机电通常采用交流机电或者直流机电，具有承载能力强、运行平稳等特点。
2. 控制系统：道闸的控制系统包括控制器、传感器和信号灯等组成部份。
控制器是道闸的大脑，负责接收信号、判断车辆进出状态，并控制机电的运行。
传感器主要用于检测车辆的进出状态，常见的传感器有地感线圈、红外线传感器等。
信号灯用于指示车辆进出状态，普通有红、绿、黄三种颜色。
3. 限位装置：道闸的限位装置用于控制道闸杆的升降高度，避免超过设定的范围。
限位装置普通采用光电开关或者行程开关，当道闸杆达到上限或者下限时，限位装置会发出信号，控制机电住手运行。
4. 机械结构：道闸的机械结构主要由道闸杆、支撑杆、支撑臂等组成。
道闸杆是道闸的核心部件，普通采用铝合金或者不锈钢材质制作，具有耐腐蚀、耐磨损等特点。
支撑杆和支撑臂用于支撑道闸杆，保证其升降的稳定性和安全性。
道闸的工作流程如下：1. 车辆接近：当车辆接近道闸时，地感线圈或者红外线传感器会检测到车辆的存在，并将信号传输给控制器。
2. 信号处理：控制器接收到传感器的信号后，会判断车辆的进出状态，并根据预设的规则进行处理。
如果是进入车辆，控制器会发出升闸指令；如果是离开车辆，控制器会发出降闸指令。
3. 机电驱动：根据控制器的指令，机电开始运行。
当机电正转时，道闸杆会向上升起；当机电反转时，道闸杆会向下降下来。
机电会根据限位装置的信号，控制道闸杆的升降高度。
4. 信号指示：在道闸的控制箱上，普通会设置有红、绿、黄三种颜色的信号灯。
当道闸杆彻底升起时，绿灯亮起，表示可以通行；当道闸杆彻底降下时，红灯亮起，表示禁止通行；当道闸杆正在升降过程中时，黄灯亮起，表示请等待。
道闸的工作原理和感应汽车原理
道闸的工作原理和感应汽车原理道闸作为停车场、小区或者其他场所的出入口管理设备，起到了控制车辆通行的作用。
而道闸的工作原理主要涉及到感应汽车的原理，两者紧密关联。
下面将详细介绍道闸的工作原理和感应汽车的原理。
一、道闸的工作原理道闸的工作原理主要包括控制系统、执行机构和感应设备三个部分。
控制系统是道闸的核心部分，它接收来自感应设备的信号，并通过控制执行机构的动作，实现对道闸的开启和关闭。
1. 感应设备：道闸的感应设备通常包括地感、红外线感应器和车牌识别器等。
地感是一种地下埋设的金属感应线圈，它能够感应到车辆的金属质量，当车辆经过时，地感会发出信号传给控制系统，控制系统根据信号来决定是否开启道闸。
红外线感应器则通过红外线来感应车辆的存在，当车辆进入感应区域时，感应器会发出信号触发控制系统。
车牌识别器可以通过识别车辆的车牌号码来控制道闸的开启与关闭。
2. 控制系统：控制系统是道闸的大脑，它接收感应设备传来的信号，并根据信号做出相应的决策。
当控制系统接收到感应设备的信号后，会通过控制执行机构来实现道闸的开启或关闭。
控制系统通常由微处理器、电路板和相关的软件组成，通过这些组件来完成对道闸的控制。
3. 执行机构：道闸的执行机构主要包括电机和传动装置。
电机是道闸的动力源，通过电机的驱动来实现道闸的上升和下降。
传动装置则是将电机的旋转运动转化为道闸杆的上升和下降运动。
传动装置通常由齿轮、链条等部件组成，通过这些部件来实现对道闸杆的运动控制。
二、感应汽车的原理感应汽车的原理主要涉及到地感和红外线感应器两种方式。
1. 地感：地感是一种地下埋设的金属感应线圈，它能够感应到车辆的金属质量。
当车辆经过地感时，地感会发出一个信号，通过这个信号来触发道闸的开启和关闭。
地感的工作原理是基于电磁感应原理，当车辆经过地感时，车辆的金属质量会对地感产生影响，从而改变地感的电磁场，进而产生一个信号。
2. 红外线感应器：红外线感应器通过发射和接收红外线来感应车辆的存在。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、道闸
1、产品介绍
1·手动按钮可作‘升’、‘降’及‘停’操作
2·无线遥控可作‘升’、‘降’、‘停’及对手动按钮的‘加锁’‘解锁’操作
3·停电自动解锁，停电后可手动抬杆
4·具有便于维护与调试的‘自检模式’
5·可选配车辆传感器，使具有‘车过自动落闸’‘防砸车’或‘冲闸自动抬杆’功能6·可选配专为道路收费而增设的顶蓬及通道两对红绿灯
7·可选配光隔离长线驱动
讯接口。
具备丰富的底层控制及
状态返回指令，使收费系统微机
可对电闸作最完全的控制。
8·可根据客户需要增加其它特
殊功能
电气特性：
1·采用具备软件陷井与硬件看门狗的单片机控制，永不死机
2·采用磁感应霍尔器件进行行程控制，非接触工作，永不磨损偏移
3·采用光电耦合、无触点、过零导通技术，主控板无火花无干扰高可靠工作
4·采用升降超时与电机过热保护，防止电闸非正常损坏
5·采用机械行程开关，进行切电总保护
6·宽范围的单相电源输入（160V-260V）适于恶劣的野外道路收费环境
7·光隔离串行通讯接口，隔离电压大于1500V，确保上位微机安全，实现抗汽车电火花等强电磁干扰的高可靠通讯
机械特性：
1·采用精密的四连杆机构使闸杆作缓启渐停无冲击的的快速平稳动作，并使闸杆只能在限定的九十度范围内运行，不出意外。
2·采用精确的全自动跟踪平衡机构使任意位置静态力矩为零，从而最大限度地减小驱
动功率和延长机体寿命
3·箱体采用先进的防水结构及抗老化的室外型喷塑处理，坚固耐用，永不褪色。
技术指标：
工作电源：AC220V 150W 升降时间：1.5至6秒可选
工作温度：-20℃至+85℃
闸杆长度：3至6米可选
工作湿度：5％至95％
箱体尺寸：330X270X1000mm
2、安装使用说明
土建安装：
用混泥土浇铸一高10-20CM的防水防撞的安
全岛，并在电闸底座中部预埋铺设220V3X1.5mm2
单相电源线及4X0.5mm2屏蔽控制线的两根线管。
用四个膨胀螺丝按右图路闸底座安
装尺寸将电闸固定在安全岛上。
引入接通220V电源，并将控制线接
至控制室。
手动按钮接线及遥控操作：
电闸控制板REMO---- 12V供遥控接收器使用
电闸控制板GND ---- 公共地
电闸控制板STOP ---- 接‘停’钮
电闸控制板DOWN ---- 接‘降’钮
电闸控制板UP ---- 接‘升’钮
电路结构如左图所示：
操作时按下相应按钮使相应信号线与公共地短路一下即可；
遥控操作时，遥控接收器内相应晶体管导通，将相应信号线与公共地短路；遥控接收器的输出锁存功能将相应信号线与公共地持续短路，实现对手动按钮的加锁，故一但使用了遥控器的‘升’‘降’‘停’任一键，即完成了对手动按钮的‘升’‘降’钮的加锁；直至操作
遥控器‘解锁’钮。
另外本电闸备有自检模式。
电闸上电复位时，或按一下‘复位’按钮复位时，同时按住‘升’及‘降’钮，即可进入自检模式。
进入自检模式后电闸即自行作升降往复动作，直至按下‘停’钮取消自检模式为止。
电脑接口及编程操作：
通过HT232B光隔离长线驱动器接至电脑RS-232C接口进行串行通讯。
电闸控制板T+ ---- 接HT232B（7脚）R+
电闸控制板T- ---- 接HT232B（3脚）R-
电闸控制板R+ ---- 接HT232B（1脚）T+或RS232.GND(DB9.5针/DB25.7针)
电闸控制板R- ---- 接HT232B（2脚）T-或RS232.TXD(DB9.3针/DB25.2针)
编程指令集如下，通讯协议另行提供。
电闸可接受指令集：
1.复位（电闸收悉返回闸杆状态、车辆状态;上电复位后电闸亦上报）
2.升闸保持，车过不自动落闸（电闸执行后返回闸杆状态或超时错误）。
闸杆到位后，开绿灯，关红灯
3.升闸，车过自动落闸（电闸执行后返回闸杆状态或超时错误）。
可缓冲接受256个升闸指令，这样可连续过车而不落闸，即过相应数目的车后才会落闸，适于连续放行及拖挂车放行。
闸杆到位后，开绿灯，关红灯
4.落闸（电闸执行后返回闸杆状态或超时错误）。
落闸（含车过自动落闸）前，关绿灯，开红灯
5.停闸（电闸执行后返回闸杆状态）
6.查询闸杆状态（电闸收悉后返回闸杆状态）
7.查询车辆状态（电闸收悉后返回车辆状态；车辆进入或离开感应区电闸自动上报）
电闸可返回状态指令集：
1.已复位且准备好
2.闸杆已达垂直位置
3.闸杆处于中间过渡位置
4.闸杆已达水平位置
5.闸杆因故超时（6秒）未动作到位
6.车辆进入感应区
7.车辆离开感应区
地感线圈接口
将微型车辆传感器VD108B插上后，即具有‘车过自动落闸’功能；落闸时若有车误入杆下，被车辆传感器检出后，即刻停闸或抬杆返回，从而具有‘防砸车’功能。
地感线圈采用0.5mm2抗老化的聚四氟乙烯高温镀银线，在闸杆正下方用混泥土切割机切出一600mmX1800mm±带倒角的矩形锯缝，再切一引线锯缝至电闸内，锯缝宽度即为锯片厚度约5mm，锯缝深度为5cm左右。
将地感线嵌入矩形锯缝5-8匝，线头双绞后嵌入引线锯缝送至闸箱内，再用水泥、沥青或环氧树脂封住锯缝。
将线圈线头双绞接至电闸控制板两LOOP 端子上。
地感线圈要保证无破损、无漏电、无地下接头，与相邻地感线圈电感量留有差异（面积不同或匝数不同）以免发生电磁共振而导致检测失效。
感应灵敏度调节以满足要求的前提下越低越好为原则，以提高感应系统的抗干扰性能。
VD108B的灵敏度由其顶部DIP1、DIP2开关来调节，DIP开关拨到ON为1，其二进制值即为灵敏度值，如图所示。
另外其DIP3开关若拨至ON位置即具有检出与释放2秒延时功能，可用于公路收费的拖挂车放行。
DIP1 DIP2 灵敏度
ON ON 3（最高）
ON OFF 2
OFF ON 1
OFF OFF 0（最低）
关于车辆感应系统的详细事项，请参阅VD108B的原版说明书。
电闸控制板
强电：电源/红绿灯/电机/保护开关接口
AC220---交流220V输入MotW---MotorWhite电机绕组公共端白线
AC220---交流220V输入 MY+C---MotorYellow+C电机绕组黄线+电容端
LGRN ---LampGreen接绿灯 MR+C---MotorRed+C电机绕组红线+电容端
LRED ---LampRed接红灯 SW ---Switch电闸升闸行程二重保护开关
LCOM ---LampCom红绿灯公共SW ---Switch电闸升闸行程二重保护开关
弱电：地感/遥控/手动/通讯控制接口
LOOP ---地感线圈 GND ---按钮公共地/通讯屏蔽地
LOOP ---地感线圈 T+ ---Transmit+ 通讯发送+
REMO ---Remoter供给遥控器12V电源 T- ---Transmit- 通讯发送- STOP ---接停止钮 R+ ---Receive+ 通讯接收+
DOWN ---接降闸钮 R- ---Receive- 通讯接收-
UP ---接升闸钮。
