现场临时用电安全检查程序和

方法(2020年)

Safety management is an important part of production management. Safety and production are in

the implementation process

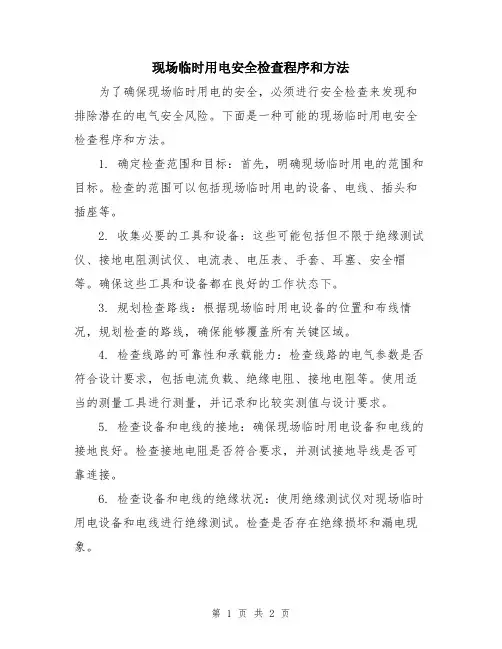

现场临时用电安全检查程序和方法(2020

年)

对配电线路的检查

从变电线路到变压器，从变压器到总配电箱，从总配电箱到分配电箱，从分配电箱到开关箱，从开关箱到电器设备及照明灯具。

1．在建工程不得在外架空线下方施工及搭设作业棚，建造生活设施或堆放物品材料。

2．再见工程(含脚手架)周边与外电10kv架空线路之间的最小安全距离为4m。

3．外电10kv架空线路与机动车道交叉时，架空线路的最低点与路面的最小垂直距离为6m。

4．起重机不得越过无仿佛设施的外电架空线路作业，吊装作业时起重机的任何部位或吊物边缘与10kv架空线路边缘的最小垂直方

向和水平方向的安全距离为1.5m。

5．若达不到上述规定，必须采用绝缘隔离防护措施，并悬挂醒目的警告标志。10kv外电线路与防护措施的最小安全距离为1.7m。

6．施工现场开挖沟槽边缘与外电埋地电缆构造之间距离不得小于0.5m。否则必须停电开挖。(本文中只提到10kv的外电线路，因为进入现场的高压线路均为10kv。若有高于10kv电压等级的线路路过工地则安全距离还要增加)

7．低压架空线路必须用绝缘导线架设在专用电杆上，严禁架设在树木、脚手架及其他设施上。架空线路与邻近线路或固定物必须保持规范要求的安全距离，主要有距施工现场地面≥4m，距机动车道地面≥6m，与临时设施顶端距离≥2.5m，离建筑物凸出部分和路基边缘水平距离≥1.0m。

8．电缆线路应采用埋地或架空敷设，严禁沿地面明设，并应避免机械损伤和介质腐蚀。埋地电缆应设方位标志。

9．电缆(也包括电线)中必须包含全部工作线和保护线，需要三相四线配电的电缆线路必须采用五芯电缆，五芯电缆必须包含淡蓝

(N),黄绿双色绝缘芯线(PE)，且不得混用。

对分配电箱的检查

分配电箱中不需要设置漏电保护开关，检查重点为：

1．从总配电箱过来的输送电缆应满足TN-S接零保护系统图的要求，一般为五芯电缆，其中PE线必不可少，各分路输出也必须要有PE线，电缆芯数则视配电设备需要，可分别为三芯、四芯、五芯。

2．PE线在分配电箱处应重复接地。

3．PE线不得串联。

4．PE线应满足截面要求，1）当相线芯线截面≤16mm?时，PE 线最小截面应与相线截面相等；2）当16mm?＜相线芯线截面≤35mm?时，PE线最小截面为16mm?；3）当相线芯线截面＞35mm?，PE线最小截面积为1/2相线芯截面。

5．箱体接PE线保护：规范安装的分配电箱，有五个端子板，其中三相端子板A、B、C依次为黄、绿、红色，N线端子板为淡蓝色，PE线为绿/黄双色，一个螺栓上只接一路线。规范要求配电箱的电气安装板上必须分设N线端子板和PE线端子板，且N线、PE线必须通

过端子板连接。

对开关箱的检查

从分配电箱输送过来的电缆也要满足前述PE线的相关要求，而相线、N线则视设备而选定。如照明和单项电动机用三芯电缆即可，其中相线、N线、PE线各一根。两相电焊机，也是用三芯电缆，但却是两根相线，一根PE线，而三相电动机必须要四芯电缆，其中三根相线一根PE线。而塔吊之类的设备由于有电动机也有照明，则必须用五芯电缆。这些线输入、输出是一一对应的，只不过PE线从不经过任何开关，而相线、零线均要经过各类开关。

开关箱中必须设漏电保护器，它是二级漏电保护的末端级（顶级在总配电箱上），漏电保护器的额定漏电动作电流≤30MA，额定漏电动作时间≤0.1s，(对于总配电箱来说，额定漏电动作电流应大于30MA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定都点动作时间的成绩不应大于30ma.s。大于30ma与大于0.1s两个数据时为了实现分级保护，即便万一漏电，开关箱中漏电保护器先跳，避免扩大影响范围，也便于查找故障点。不大于30ma.s是因

为人体万一触电包中安全必须控制的参数)。

规范规定：每台用电设备必须有各自专用的开关箱，严禁用同一个开关箱直接控制2台及两台以上用电设备(含插座)。开关箱已处在系统末端，应做重复接地，箱体也要做PE线保护。

对电气设备的检查

电动机接线盒中有一个专用的PE接线端子，用于专接PE线，我们在检查中发现，有些技术含量不高的设备如搅拌机、钢筋加工设备、木工加工设备在制造时电气系统部符合安全用电技术规范要求，从接触器或热继电器输出时为设计PE线，这些设备本来不应该允许制造的，但凡检查出来均要求整改到位加接一根PE线，否则万一电动机或传输电线漏电，漏电保护器不会动作，极易造成触电工死亡事故。
