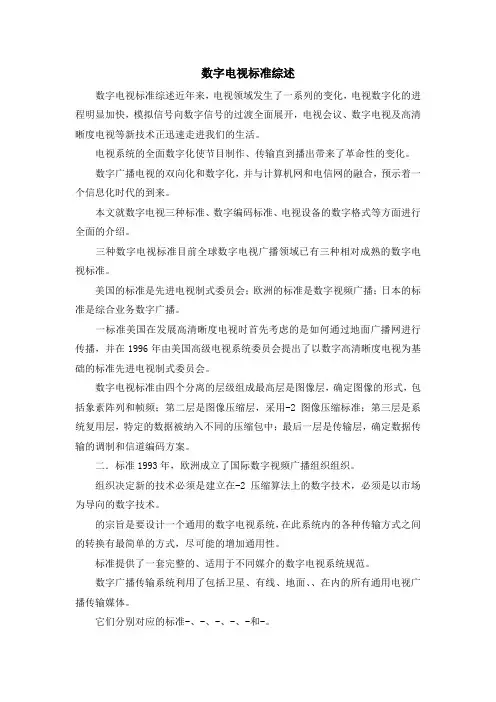

数字电视标准综述近年来，电视领域发生了一系列的变化，电视数字化的进程明显加快，模拟信号向数字信号的过渡全面展开，电视会议、数字电视及高清晰度电视等新技术正迅速走进我们的生活。
电视系统的全面数字化使节目制作、传输直到播出带来了革命性的变化。
数字广播电视的双向化和数字化，并与计算机网和电信网的融合，预示着一个信息化时代的到来。
本文就数字电视三种标准、数字编码标准、电视设备的数字格式等方面进行全面的介绍。
三种数字电视标准目前全球数字电视广播领域已有三种相对成熟的数字电视标准。
美国的标准是先进电视制式委员会；欧洲的标准是数字视频广播；日本的标准是综合业务数字广播。
一标准美国在发展高清晰度电视时首先考虑的是如何通过地面广播网进行传播，并在1996年由美国高级电视系统委员会提出了以数字高清晰度电视为基础的标准先进电视制式委员会。
数字电视标准由四个分离的层级组成最高层是图像层，确定图像的形式，包括象素阵列和帧频；第二层是图像压缩层，采用-2图像压缩标准；第三层是系统复用层，特定的数据被纳入不同的压缩包中；最后一层是传输层，确定数据传输的调制和信道编码方案。
二．标准1993年，欧洲成立了国际数字视频广播组织组织。
组织决定新的技术必须是建立在-2压缩算法上的数字技术，必须是以市场为导向的数字技术。
的宗旨是要设计一个通用的数字电视系统，在此系统内的各种传输方式之间的转换有最简单的方式，尽可能的增加通用性。
标准提供了一套完整的、适用于不同媒介的数字电视系统规范。
数字广播传输系统利用了包括卫星、有线、地面、、在内的所有通用电视广播传输媒体。
它们分别对应的标准-、-、-、-、-和-。
电视原理数字电视与高清晰度电视
阐述高清晰度电视（HDTV）的 原理、技术标准和优势，以及各 种新型电视技术的特点和应用。
03
高清晰度电视技术特点
高清晰度电视技术原理
垂直与水平分辨率提升
01
高清晰度电视相比传统电视，在垂直与水平方向上提供了更高
的分辨率，使得画面更加细腻、清晰。
宽色域技术
02
高清晰度电视采用了宽色域技术，能够显示更加丰富、真实的
电视原理数字电视与高清晰 度电视
汇报人： 2023-12-21
目录
• 电视原理概述 • 数字电视技术解析 • 高清晰度电视技术特点 • 数字电视与高清晰度电视比较
分析 • 数字电视与高清晰度电视发展
趋势预测
01
电视原理概述
电视发展历程
01
机械电视
早期的电视系统采用机械扫描方 式，通过旋转的摄像管将图像转 换为电信号。
电子电视
02
03
彩色电视
随着电子技术的发展，电子摄像 管逐渐取代了机械摄像管，提高 了图像质量和稳定性。
彩色电视的出现使电视节目更加 丰富多彩，满足了观众对色彩的 需求。
电视基本原理
图像信号的产生
摄像机将景物光信号转换为电信号，经过处理后形成 图像信号。
图像信号的传输
图像信号通过电视信号传输系统进行传输，包括调制 、发射和接收等环节。
未来技术融合趋势预测
5G技术融合
数字电视与5G技术的融合将为高清视频传输提供更快速、更稳定的 网络支持，提高用户观看体验。
AI技术融合
数字电视与AI技术的融合将为用户提供更加智能化的服务，如语音 识别、图像识别等。
物联网技术融合
数字电视与物联网技术的融合将实现家庭设备的互联互通，提高家庭 智能化水平。
(整理)解读电视的分辨率和清晰度
传统大屏幕电视机的清晰度1、大屏幕电视机传统电视机系指幅型比为4:3的阴极射线管（CRT）直观式电视机。
这类电视机有大屏幕与非大屏幕之分，一般将25英寸作为一个界限，等于和大于25英寸的称为大屏幕电视机，小于25英寸的为非大屏幕电视机，或叫小屏幕电视机。
由于小屏幕电视机显示的图像质量比较好，一般不对它们多加研究，而大屏幕电视机的图像清晰度差，扫描线明显，颗粒感重，所以多以它们为研究的对象。
根据市场现有情况，本文只就29英寸、34英寸和38英寸的大屏幕电视机的清晰度进行讨论。
2、荧光粉点距及其对清晰度的影响在电视机的清晰度问题上，与电路有关的因素已经不是最难解决的影响因素，而最难解决的因素还是荧光粉点距问题。
因此，本文不讨论电路系统和聚焦系统对电视机清晰度的影响，而专门就荧光粉点距对清晰度的影响加以讨论。

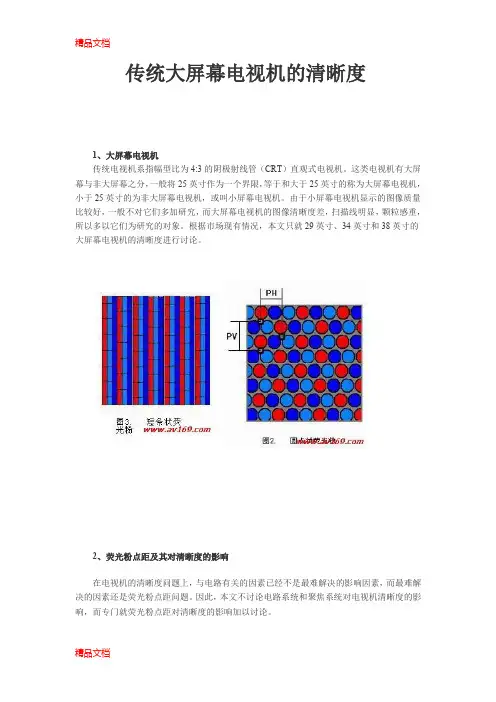

“荧光粉点距”是指由红、绿、蓝三种荧光粉最小单元按一定方式排列组成的相邻“荧光粉组合”之间的水平距离，一般用PH来表示。
所谓“荧光粉点”是一个用俗了的称呼，实际上不一定是一个点，而是由不同形状的3种颜色荧光粉小单元各自构成的三种不同形状的“荧光粉组合”：圆点状的小单元，成三角形排列，三色荧光粉圆点构成了一个基本称得上是点的荧光粉点（见图2）；短条状的小单元，纵向平行排列，三色荧光粉短条构成了一个正方形荧光粉块或长方形的荧光粉块（见图3）；长线状的小单元，也是纵向平行排列，三色荧光粉长线构成了一条荧光粉线组（见图4）。
以上3种情况，看起来是把单色荧光粉小单元从点向长里做，先得到短条状得，进一步作为线状的。
作成了线状，就达到了极端的情况，如同索尼的新型平面特丽珑显象管，其荧光粉组合已经既不是点，也不是条块，而是从屏幕上边缘一直拉到下边缘的一条长线。
由于这种情况下是线，因此水平像素之间的距离已经不称做点距，而称为“线距”。
但是，为了讨论问题的方便，一般情况下还是使用点距一词，只有在特定情况下才使用线距一词。
数字电视和高清晰度电视概论

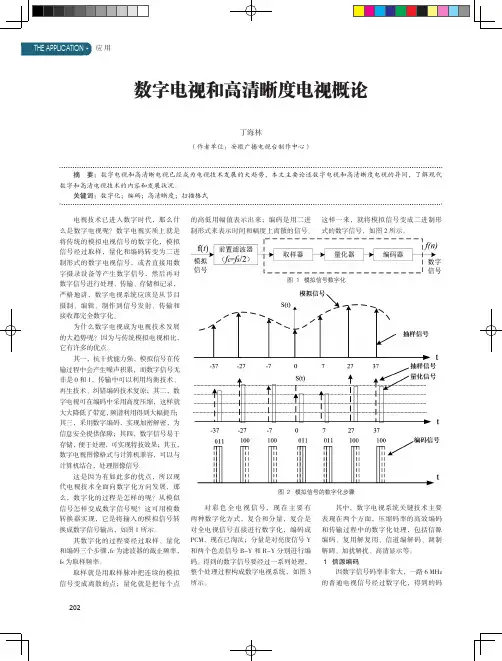

图１ 模拟信号数字化图２ 模拟信号的数字化步骤对彩色全电视信号，现在主要有两种数字化方式，复合和分量，复合是对全电视信号直接进行数字化，编码成PCM，现在已淘汰；分量是对亮度信号Y 和两个色差信号B-Y和R-Y分别进行编码。
