步进电动机四相八拍运行方式是

步进电动机四相八拍运行方式是步进电动机是一种能够精确控制位置，速度和加速度的电动机。

在步进电动机的工作原理中，四相八拍运行方式是其中一种常见的驱动方式。

这种方式通过切换电机的绕组，使电机按照规定的步距和顺序进行转动，从而实现精准的位置控制。

四相八拍运行方式是指电机的绕组分为四组，电流可以依次通过这四组绕组，从而驱动电机转动。

每个步进电动机都有一个固定的步距，即电机每接收一个脉冲信号就会转动一个步距。

而八拍则表示在整个转动过程中，电机需要经过八个步距才能完成一个循环。

这种运行方式可以使电机以较高的精度和稳定性进行转动。

在四相八拍运行方式中，电机的转动取决于外部信号源发送的脉冲信号。

当脉冲信号传输到电机驱动器时，驱动器会按照规定的顺序依次激活电机的四组绕组。

通过切换不同的绕组，电机可以按照指定的步距旋转，从而实现预设的位移。

这种驱动方式的优点之一是可以实现高精度的定位控制。

由于电机每次转动一个固定的步距，可以非常精确地控制电机的位置，适用于需要高精度定位的场合。

此外，四相八拍的运行方式还可以提供较高的转速和加速度，使电机的运动更加平稳和快速。

然而，四相八拍运行方式也存在一些局限性。

例如，在高速运动时可能会出现共振现象，需要采取一些措施来减轻共振对系统稳定性的影响。

另外，对于一些特殊要求如低速高扭矩输出的应用场景，四相八拍运行方式可能不太适用。

总的来说，步进电动机四相八拍运行方式是一种常见且有效的驱动方式，适用于需要精确定位和高速运动的场合。

通过合理设计和控制，可以最大限度地发挥步进电动机的性能优势，为各种工业和商业应用提供可靠的驱动解决方案。

1。

四相八拍步进电机工作原理

四相八拍步进电机工作原理
步进电机（Steppermotor）是一种特殊的电机，它可以按照我们预先定义的计步模式控制旋转角度，属于非精密步进电机。

由于采用了驱动电路和细节控制参数，我们能够非常精确地控制四相八拍步进电机的旋转转角，这种对小角度变化的精确控制使得步进电机在微处理器和其它微电机控制系统中得到越来越广泛的应用。

二、四相八拍步进电机的工作原理
1、四相八拍直流步进电机的结构
四相八拍直流步进电机是指具有四相的直流步进电机，它的结构是由两个匝的外圈和内圈组成，其中外圈是由两相组成，内圈是由另外两相组成，每两相之间相隔90度，其中包含的相数达到四相八拍，就是每两圈中包含的相位数都是八拍，也就是每一拍的角度为45度。

2、控制四相八拍直流步进电机的方法
四相八拍直流步进电机的控制方法采用了双驱动的脉冲分配控制，即通过双步进电机驱动器，同时将一系列脉冲信号分配给两台步进电机，从而同时驱动两台步进电机，从而达到步进电机运动的控制效果。

其中，双步进电机驱动的脉冲信号控制时序为：外圈首先升高一拍，再延迟一拍，然后内圈升高一拍，延迟一拍，依次重复，实现步进电机的运动控制。

- 1 -。

【免费下载】四相八拍步进电机调速

1.2 四相八拍步进电机 1.2.1 四相步进电机工作原理
图 1.5 是该四相反应式步进电机工作原理示意图。
对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关，系电，力根通保据过护生管高产线中工敷资艺设料高技试中术卷资，配料不置试仅技卷可术要以是求解指，决机对吊组电顶在气层进设配行备置继进不电行规保空范护载高与中带资负料荷试下卷高问总中题体资，配料而置试且时卷可，调保需控障要试各在验类最；管大对路限设习度备题内进到来行位确调。保整在机使管组其路高在敷中正设资常过料工程试况中卷下，安与要全过加，度强并工看且作护尽下关可都于能可管地以路缩正高小常中故工资障作料高；试中对卷资于连料继接试电管卷保口破护处坏进理范行高围整中，核资或对料者定试对值卷某，弯些审扁异核度常与固高校定中对盒资图位料纸置试，.卷保编工护写况层复进防杂行腐设自跨备动接与处地装理线置，弯高尤曲中其半资要径料避标试免高卷错等调误，试高要方中求案资技，料术编试交写5、卷底重电保。要气护管设设装线备备置敷4高、调动设中电试作技资气高，术料课中并3中试、件资且包卷管中料拒含试路调试绝线验敷试卷动槽方设技作、案技术，管以术来架及避等系免多统不项启必方动要式方高，案中为；资解对料决整试高套卷中启突语动然文过停电程机气中。课高因件中此中资，管料电壁试力薄卷高、电中接气资口设料不备试严进卷等行保问调护题试装，工置合作调理并试利且技用进术管行，线过要敷关求设运电技行力术高保。中护线资装缆料置敷试做设卷到原技准则术确：指灵在导活分。。线对对盒于于处调差，试动当过保不程护同中装电高置压中高回资中路料资交试料叉卷试时技卷，术调应问试采题技用，术金作是属为指隔调发板试电进人机行员一隔，变开需压处要器理在组；事在同前发一掌生线握内槽图部内纸故，资障强料时电、，回设需路备要须制进同造行时厂外切家部断出电习具源题高高电中中源资资，料料线试试缆卷卷敷试切设验除完报从毕告而，与采要相用进关高行技中检术资查资料和料试检，卷测并主处且要理了保。解护现装场置设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。

四相八拍步进电机控制电路

四相八拍步进电机控制电路
步进电机在各种自动控制领域中有着广泛的应用，它通过精确的位置控制和简单的控制电路设计，实现了高效的运行。

在步进电机中，四相八拍步进电机是一种常见的类型，它具有结构简单、控制方便等特点，因此得到了广泛采用。

步进电机的控制原理基于控制电路对电机内部各个线圈的通断控制，从而实现单步运动。

四相八拍步进电机由四个线圈组成，按相间夹角为90度的顺序连接，每相均可单独控制。

常见的步进电机控制电路包括单片机控制、逻辑门控制等。

在设计四相八拍步进电机控制电路时，首先需要确定电机驱动方式。

常见的方式包括全步进驱动和半步进驱动。

全步进驱动中，电机每步转动一个完整的步进角度；而在半步进驱动中，电机每步转动半个步进角度。

选择不同的驱动方式可以实现不同的转动精度和速度要求。

控制电路中常用的元器件包括晶体管、电阻、电容等。

通过合理的连接和控制，可以使步进电机按照预先设定的步进序列运行。

在具体设计电路时，需要根据电机的参数和工作要求，选择合适的元器件和控制方式，并进行电路调试和优化。

为了确保步进电机的稳定运行，还需要注意电源稳定性和线圩的连接质量。

稳定的电源可以提供电机正常工作所需的能量，而良好的线圩连接可以减小电机运行时的噪音和振动，延长电机使用寿命。

总的来说，四相八拍步进电机控制电路是实现步进电机精准运动的关键，通过合理的设计和调试，可以有效地实现对电机位置的控制。

在实际应用中，可以根据具体要求进行电路的定制设计，以满足不同场景下步进电机的控制需求。

1。

4相8拍步进电机工作原理

4相8拍步进电机工作原理
4相8拍步进电机工作原理：
步进电机是一种通过依次激励不同的电磁线圈来使转子转动的电机。

它的工作原理可以分为以下几个步骤：
1. 电机通电：步进电机需要接通电源才能正常工作。

通过给电机施加电源电压，电流被输送到电机的不同线圈上。

2. 电流激励：步进电机中的线圈被分为四组，分别为A、B、
C和D相。

每个相由多个线圈组成，这些线圈被连在一起并
以特定的方式绕绕在动转子上。

3. 电流方向：通过改变每个相的电流方向来控制步进电机的转向。

电流可以从逆时针或顺时针方向流过线圈。

4. 步进模式：步进电机通常以8拍或4拍两种模式工作。

在8
拍模式下，每个相都按照特定的顺序依次激励。

在4拍模式下，相的激励顺序会不同。

5. 磁场旋转：当电流通过相线圈时，会在周围产生一个磁场。

这个磁场会与电机中的永磁转子进行相互作用，导致转子发生旋转。

6. 转子转动：通过循环激励电机的不同相，可以使得转子以步进的方式进行旋转。

每次激励一个相，转子就会转动一个固定的角度（通常为1.8度，对应于8拍模式）。

7. 控制方式：步进电机可以通过使用特定的控制器或驱动器来控制其旋转步长、转速和方向。

控制器会向驱动器发送信号，通过改变激励的相来控制电机的运行。

通过不断地循环激励不同相，步进电机可以实现相对准确的位置控制和连续的旋转运动，在自动化领域广泛应用于精密定位、自动化设备和机器人等方面。

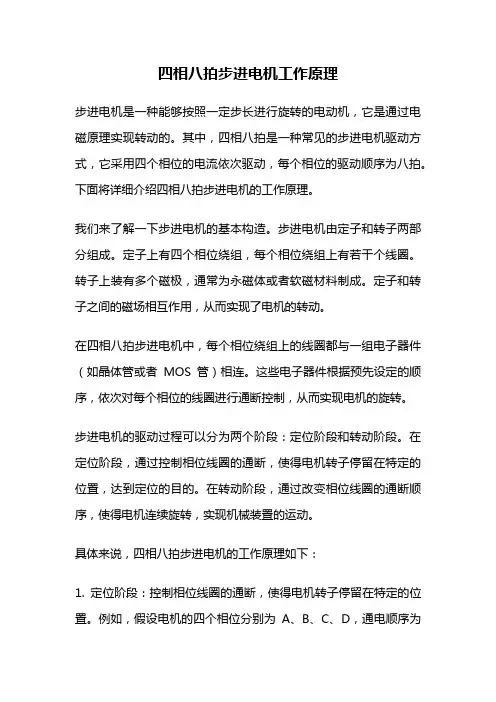

四相八拍步进电机工作原理

四相八拍步进电机工作原理步进电机是一种能够按照一定步长进行旋转的电动机，它是通过电磁原理实现转动的。

其中，四相八拍是一种常见的步进电机驱动方式，它采用四个相位的电流依次驱动，每个相位的驱动顺序为八拍。

下面将详细介绍四相八拍步进电机的工作原理。

我们来了解一下步进电机的基本构造。

步进电机由定子和转子两部分组成。

定子上有四个相位绕组，每个相位绕组上有若干个线圈。

转子上装有多个磁极，通常为永磁体或者软磁材料制成。

定子和转子之间的磁场相互作用，从而实现了电机的转动。

在四相八拍步进电机中，每个相位绕组上的线圈都与一组电子器件（如晶体管或者MOS管）相连。

这些电子器件根据预先设定的顺序，依次对每个相位的线圈进行通断控制，从而实现电机的旋转。

步进电机的驱动过程可以分为两个阶段：定位阶段和转动阶段。

在定位阶段，通过控制相位线圈的通断，使得电机转子停留在特定的位置，达到定位的目的。

在转动阶段，通过改变相位线圈的通断顺序，使得电机连续旋转，实现机械装置的运动。

具体来说，四相八拍步进电机的工作原理如下：1. 定位阶段：控制相位线圈的通断，使得电机转子停留在特定的位置。

例如，假设电机的四个相位分别为A、B、C、D，通电顺序为A→AB→B→BC→C→CD→D→DA。

在定位阶段，首先通电A相位，使得转子转到A位置；然后通电AB相位，使得转子转到B位置；依次类推，直到转子到达所需的位置。

2. 转动阶段：改变相位线圈的通断顺序，使得电机连续旋转。

在转动阶段，通过改变相位线圈的通断顺序，使得电机连续旋转。

例如，假设电机当前处于A位置，下一个位置是B，那么控制顺序为A→B→C→D→A；如果下一个位置是C，那么控制顺序为A→AB→B→BC→C。

通过改变相位线圈的通断顺序，可以实现电机的连续旋转。

总结起来，四相八拍步进电机的工作原理是通过控制相位线圈的通断顺序，使得电机在定位阶段停留在特定位置，在转动阶段连续旋转。

这种驱动方式简单可靠，广泛应用于各种自动化设备中，如打印机、数控机床、机器人等。

四相八拍步进电机工作原理

四相八拍步进电机工作原理步进电机是一种将电信号转换为机械运动的电机，常见的一种类型是四相八拍步进电机。

四相八拍步进电机由电机本体和驱动器两部分组成，其工作原理基于电磁感应和磁力原理。

本文将简要介绍四相八拍步进电机的工作原理和特点。

工作原理四相八拍步进电机内部包含四个定子线圈和一个转子。

每个定子线圈都与电路中的一个相连接，这四个相依次通电，就会产生一个旋转磁场，从而驱动转子进行旋转。

在四相八拍步进电机中，每一相对应步进角度为45度，每相有两种状态（称为拍），因此总共有八种状态，即八拍。

当电流通过定子线圈时，会在定子内产生磁场，与转子上的永久磁铁相互作用，使得转子发生位移。

通过适时地改变电流通路，可以控制每个线圈的磁场状态，从而实现步进电机的转动。

特点1.精确定位: 步进电机能够精确控制每一步的转动角度，因此在需要精确定位的场合广泛应用，如打印机、数控机床等。

2.无需传感器: 与其他电机不同，步进电机无需外部传感器反馈转子位置，通过控制电流即可实现精确控制。

3.响应迅速: 步进电机响应速度快，可以快速调整转子位置，适用于一些需要频繁调整的场合。

4.简单驱动: 步进电机的驱动比较简单，只需依次激活不同的相，无需复杂的控制电路。

5.低成本: 由于结构简单、制造工艺成熟，步进电机的成本相对较低。

总的来说，四相八拍步进电机以其精确控制、简单驱动、低成本等特点，在各种自动控制系统中得到广泛应用。

它为自动化领域提供了重要的驱动手段，是现代工业中不可或缺的一部分。

希望通过本文的介绍，读者能够更加深入了解四相八拍步进电机的工作原理和特点，进一步掌握这一电机的应用技术。

步进电机的不断发展和改进，将为自动化技术的发展带来更多可能，为各行各业的智能化发展提供动力。

写出四相八拍步进电机的控制模型

写出四相八拍步进电机的控制模型步进电机是一种常见的电动机，通过控制电流方向改变磁场来驱动转子运动。

四相八拍步进电机是其中一种类型，它包含四个相，每相有两个步进角度，总共有八拍。

在控制步进电机时需要了解其控制模型，以便准确控制其转动角度和速度。

步进电机的工作原理步进电机的运动是通过将电流施加到电机的不同相上，使得产生的磁场相互作用而形成驱动力，从而使转子运转。

对于四相八拍步进电机来说，控制每个相的电流能够实现准确的步进角度，从而控制电机的转动。

控制模型控制四相八拍步进电机的关键在于确定每个步进角度的电流控制。

一种常用的控制模型是利用微控制器或控制器来控制电机的电流输出。

通过适当的算法，可以实现精确的步进角度控制，从而控制电机的转动。

步进角度控制步进电机的每个步进角度由控制电流的波形决定。

在四相八拍步进电机中，可以通过改变每相的电流顺序和大小来控制电机的步进角度。

例如，按照ABCD的顺序控制每相电流，就可以实现电机的顺时针或逆时针转动，从而控制步进角度。

控制算法控制四相八拍步进电机的算法种类繁多，常见的有正弦曲线控制、脉冲信号控制等。

这些算法可以根据电机的具体应用需求进行选择，以实现最佳的电机控制效果。

通过合理选择和调整算法参数，可以实现步进电机的平稳转动和精确控制。

应用领域四相八拍步进电机广泛应用于打印机、CNC机床、自动化设备等领域。

在这些领域中，步进电机的精确控制和可靠性是非常重要的，只有准确地控制电机的步进角度，才能实现设备的高效运行和稳定性。

结语四相八拍步进电机的控制模型是实现电机精确控制的关键。

通过了解步进电机的工作原理、控制模型以及相应的控制算法，可以实现对电机转动角度和速度的精确定位和控制。

在实际应用中，需要根据具体需求选择合适的控制方法，以确保步进电机的稳定运行和精准控制。

步进电机四相八拍怎么驱动

步进电机四相八拍怎么驱动步进电机是一种常见的电机类型，其特点是可以通过控制每一个步进角度来实现准确的位置控制。

步进电机按照其驱动方式可以分为几种，其中四相八拍驱动方式是比较常见的一种。

在四相八拍驱动方式中，步进电机的每个相位都有两个状态，通电和断电。

通过控制这八个状态的组合，可以精确地控制步进电机的运动。

下面将介绍一下四相八拍驱动方式的原理和具体操作方法。

首先，步进电机有四个线圈，分别称为A、B、C、D相。

在四相八拍驱动方式中，需要两个控制器来控制电机的运动，一个控制器用来控制A相和C相的通断，另一个控制器用来控制B相和D相的通断。

这样就可以实现步进电机的顺时针和逆时针旋转。

具体来说，当控制器1给出A相通电、C相断电的指令时，步进电机会向前走一步；当控制器1给出A相断电、C相通电的指令时，步进电机会向后走一步。

同理，通过控制器2给出B相和D相的通断指令，也可以实现步进电机的正反转。

为了控制步进电机按照设定的路径运动，需要编写相应的控制程序。

这个程序会根据步进电机的特性和要求，确定每一步的控制信号顺序和时序，以实现准确的位置控制。

编写这样的程序需要考虑到步进电机的速度、加速度、负载情况等因素，保证步进电机能够按照预期的路径精确运动。

在实际应用中，四相八拍驱动方式可以广泛用于需要精确定位和控制的场合，例如打印机、数控机床、机器人等领域。

通过准确控制步进电机的旋转角度，可以实现复杂的动作和路径规划，提高生产效率和质量。

总的来说，四相八拍驱动方式是一种常见且有效的步进电机驱动方式，通过合理的控制可以实现精准的位置控制。

在工业自动化和机械控制领域有着广泛的应用，对于提高生产效率和产品质量都起到了积极的作用。

1。

四相八拍步进电机调速综述

目录引言 (1)第1章绪论 (2)1.1步进电机的概述 (2)1.1.1 步进电机的特点 (2)1.1.2步进电机的工作原理简述 (2)1.2四相八拍步进电机 (2)1.2.1 四相步进电机工作原理 (2)1.2.2 八拍得工作方式 (4)1.3单片机概述 (4)1.3.1 单片机原理简述 (4)1.3.2 8031单片机 (5)1.4总体方案设计 (5)1.4.1 系统的组成 (5)1.4.2 系统的工作原理 (6)第2章系统软件设计 (7)2.1显示子程序的设计 (7)2.2键盘子程序的设计 (8)2.3正反转程序流程图 (11)2.3.1 正反转程序流程图 (11)2.3.2 转速快慢程序流程图 (14)2.4定时中断流程图 (17)2.5语音报警系统 (19)2.6主程序设计 (20)参考文献 (22)致谢 (23)引言步进电机是将电脉冲信号转变为角位移或线位移的开环控制元件。

在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，即给电机加一个脉冲信号，电机则转过一个步距角。

这一线性关系的存在，加上步进电机只有周期性的误差而无累积误差等特点。

使得在速度、位置等控制领域用步进电机来控制变的非常的简单。

步进电机的调速一般是改变输入步进电机的脉冲的频率来实现步进电机的调速，因为步进电机每给一个脉冲就转动一个固定的角度，这样就可以通过控制步进电机的一个脉冲到下一个脉冲的时间间隔来改变脉冲的频率，延时的长短来具体控制步进角来改变电机的转速，从而实现步进电机的调速。

在本设计方案中采用单片机内部的定时器改变脉冲的频率从而实现对步进电机的转速进行控制，实现电机调速与正反转的功能。

关键词：步进电机，单片机，调速系统第1章绪论1.1 步进电机的概述1.1.1 步进电机的特点1）一般步进电机的精度为步进角的3-5%，且不累积。

2）步进电机外表允许的温度高。

步进电机温度过高首先会使电机的磁性材料退磁，从而导致力矩下降乃至于失步，因此电机外表允许的最高温度应取决于不同电机磁性材料的退磁点；一般来讲，磁性材料的退磁点都在摄氏130度以上，有的甚至高达摄氏200度以上，所以步进电机外表温度在摄氏80-90度完全正常。

四相电机-四拍八拍步距角

四相电机八拍步距角：步进电机的步距角，公式是：以四相电机为例，有四相四拍运行方式即AB-BC-CD-DA-AB，四相八拍运行方式即A-AB-B-BC-C-CD-D-DA-A,转子齿为50齿电机为例,四拍运行时步距角为θ=360度/（50*4）=1.8度，八拍运行时步距角为θ=360度/（50*8）=0.9度。

四相步进电机有四组绕组，应该是8根线。

四拍是单拍，指线圈按照A-B-C-D-A……顺序通电。

反转时线圈按照A-D-C-B-A……顺序通电。

四相电机四拍步距角：四相步进电机有两种运行方式，一、四相四拍；二、四相八拍。

要想搞清楚四相八拍运行方式下步进电机的转速如果计算，需要先清楚两个基本概念。

1、拍数：完成一个磁场周期性变化所需脉冲数或导电状态用n表示，或指电机转过一个齿距角所需脉冲数，以四相电机为例，有四相四拍运行方式即AB-BC-CD-DA-AB，四相八拍运行方式即A-AB-B-BC-C-CD-D-DA-A.2、步距角：对应一个脉冲信号，电机转子转过的角位移用θ表示。

θ=360度（转子齿数J*运行拍数），以常规二、四相，转子齿为50齿电机为例。

四拍运行时步距角为θ=360度/（50*4）=1.8度（俗称整步），八拍运行时步距角为θ=360度/（50*8）=0.9度（俗称半步）。

这两个概念清楚后，我们再来计算转速，以基本步距角1.8°的步进电机为例（现在市场上常规的二、四相混合式步进电机基本步距角都是 1.8°），四相八拍运行方式下，每接收一个脉冲信号，转过0.9°，如果每秒钟接收400个脉冲，那么转速为每秒400X0.9°=360°，相当与每秒钟转一圈，每分钟60转。

其他情况同理可以计算得出。

至于针对某一电机的最大转速，这跟电机的内部参数和驱动器的电压有关系。

步进电机的相数：是指电机内部的线圈组数，目前常用的有二相、三相、四相、五相步进电机。

步进电机四相八拍驱动程序

if(CurKey==LastKey)
{
keytimes++;
if(keytimes%5==0)//短按
{
keycode=(ShortPush|CurKey);
}
else if(keytimes>100) //长按
{
keytimes=101;
keycode=(LongPush|CurKey);
}
}
else if(CurKey!=LastKey)
{
TCNT1H=0xC5;
TCNT1L=0x69;
}
else if(SlowSpeed==0) //15ms
{
TCNT1H=0xF1;
TCNT1L=0x5B;
}
if(Direction==0)
{
PORTC&=~(1<<PC2|1<<PC3);
PORTD=((1<<PD3)|stepper[stepcnt]);
break;
case 0x8E:
break;
case 0x8D:
break;
case 0x8B: //连续微调+
TuneFlag=3;
Pflag=0;
break;
case 0x87: //连续微调-
TuneFlag=4;
Pflag=0;
break;
default:
break;
}
}
}
PORTC|=1<<PC3;
}
if(TuneFlag!=0)
{
switch(TuneFlag)
{
case 0x01:
case 0x03:

A步进电机四相八拍

一．方案设计本设计采用电压为DC12V的四相八拍步进电机35BYJ46型电机，用ULN2803作为步进电动机驱动电路主芯片，以8255A作为8088并行输出接口，8088对步进电机的控制信号则通过8255A送到ULN2803.关于转向与转速，通过查表的方式实现，以逐次递增方向查表，依次输出表中数据，则步进电机正转；以逐次递减方向查表，则步进电机反转，即通过一个表实现步进电机的正转与反转。

转速则通过调用延时子程序，当调用延时较长的子程序时，则步进电机转速慢，当调用延时较短的子程序时，步进电机转速加快。

二、硬件系统的基本原理在工业控制系统里步进电动机是主要的控制元件之一。

步进电机具有快速启动停止，精确定位和能够使用数字信号进行控制，能够实现脉冲-角度转换的特点，因此得到广泛的应用。

在使用步进电机的控制系统里，脉冲分配器产生周期的控制脉冲序列，步进电机驱动器每接收一个脉冲就控制步进电机沿给定方向步进一步。

实验使用型号为35BYJ46的四相步进电机，采用四相八拍控制方式工作。

步进电机的转角和转动方向取决于各相中通电脉冲的个数和顺序。

8088控制机控制步进电机的电路见图1-1。

计算机将表1－1所示的各种通电方式转换成相应的状态控制字，通过计算机将各种状态字依次送到接口电路，并根据速度的要求作相应的延时处理。

由接口电路输出所需的控制脉冲通过驱动电路路使步进电机按要求动作。

驱动电路使用ULN2803A达林顿晶体管，反相驱动，驱动电流可以达到500mA。

驱动电路的作用是对控制脉冲进行放大，产生步进电机工作所需要的激励电流。

图1-1 步进电机控制实验原理图35BYJ46型步进电机使用DC12V 电压，采用四相八拍控制相序。

励磁线圈和励磁顺序如图1-2，控制相序如表1-1。

表中的PB10～PB13对应并行接口8055的B 口0～3位。

如果使用8255B 口的其它位则相应的状态字也要改变。

表1-1 步进电机四相八拍相序表步序相序通电相对应PB 口的输出值（状态字）PB13 PB12 PB11 PB10 1 0 0 0 1 A 01H 2 0 0 1 1 AB 03H 3 0 0 1 0 B 02H 4 0 1 1 0 BC 06H 5 0 1 0 0 C 04H 6 1 1 0 0 CD 0CH 7 1 0 00 D 08H 810 1 DA09H图1-2 励磁顺序和励磁线圈示意图1 2 3 4 5 6 7 85+ + + + + + + + 4 - - - 3- - - 2- - - 1- - -135425 （黑） 4 （黄） 3 （棕） 2 （蓝） 1 （红）+12VA ’B ’C ’D ’A B C DPB0 PB1 PB2PB38255驱动单元步进电动机（二）8255A可编程并行接口芯片1.8255简介Intel 8086/8088 系列的可编程外设接口电路（Programmable Peripheral Interface)简称 PPI，型号为8255（改进型为8255A及8255A-5），具有24条输入/输出引脚、可编程的通用并行输入/输出接口电路。

四相八拍步进电机控制

四相八拍步进电机控制步进电机是一种常见的电机类型，广泛应用于各种领域中，其中四相八拍步进电机是其一种常见类型，其控制简单且精准。

在控制四相八拍步进电机时，需要考虑到步进电机的特性以及控制方法，以确保电机能够按照预期的步距和速度进行运转。

步进电机工作原理步进电机是一种电磁式电机，通过电流在驱动器中的控制，使电机旋转固定的步距。

四相八拍步进电机中，有四组线圈，每组线圈都可以独立控制，通过不同相位的脉冲信号来驱动。

当电流依次施加到不同的线圈上时，电机便能实现一步距的转动，从而完成旋转运动。

步进电机控制方法控制四相八拍步进电机主要有两种方法：单步进控制和微步进控制。

1.单步进控制：在单步进控制中，每次施加一个脉冲信号，使步进电机转动一个步距。

这种控制方法简单直接，适用于一些简单的应用场景，如需要电机做简单定位的场合。

2.微步进控制：微步进控制是一种更为精细的控制方法，通过在每个步距之间施加一定比例的电流，使电机实现更加平滑的运动。

这种控制方法可以提高步进电机的精度和稳定性，适用于对运动要求较高的场合。

步进电机控制流程控制四相八拍步进电机的基本流程如下：1.初始化：设置步进电机的参数，包括步距大小、速度、加减速度等。

2.发送控制信号：通过控制器向步进电机的驱动器发送相应的脉冲信号，控制电机转动。

3.监测电机状态：实时监测电机的位置和运动状态，确保电机按照预期进行运转。

4.控制结束：根据需要停止电机运动或者改变电机的运动方向。

1应用领域和优势四相八拍步进电机广泛应用于打印机、数控机床、纺织机械、医疗设备等领域。

由于其控制简单、结构紧凑、精度高等优点，步进电机在这些领域中得到了广泛的应用。

综上所述，四相八拍步进电机作为一种常见的电机类型，其控制方法简单且灵活，通过合理的控制可以实现精确的运动控制。

在实际应用中，需要根据具体情况选择合适的控制方法，并结合具体的控制流程来实现对步进电机的有效控制，从而满足不同应用场景对电机精度和稳定性的要求。

四项八拍电机工作原理

四项八拍电机工作原理四项八拍电机工作原理一、引言四项八拍电机是一种常用的步进电机，广泛应用于各种自动化设备中。

本文将详细介绍四项八拍电机的工作原理，包括结构、控制方式、驱动方式等。

二、结构四项八拍电机由定子和转子两部分组成。

定子是由4个线圈组成的，分别称为A、B、C、D相。

转子是由8个磁极组成的，分别称为1~8号极。

三、控制方式四项八拍电机有两种控制方式：全步进和半步进。

1. 全步进控制方式全步进控制方式是指每次只使一个相通流，即只激励一个线圈。

具体来说，当A相通流时，转子向前移动一个磁极；当B相通流时，转子向前移动两个磁极；当C相通流时，转子向前移动三个磁极；当D相通流时，转子向前移动四个磁极。

通过不断重复这个过程就可以实现连续旋转。

2. 半步进控制方式半步进控制方式是指每次使两个相交替通流，并且每个相的电流大小不同。

具体来说，当A相通流时，转子向前移动半个磁极；当A相和B相同时通流，转子向前移动一个磁极；当B相通流时，转子向前移动半个磁极；当B相和C相同时通流，转子向前移动一个磁极；当C 相通流时，转子向前移动半个磁极；当C相和D相同时通流，转子向前移动一个磁极；当D相通流时，转子向前移动半个磁极；当D相和A相同时通流，转子向前移动一个磁极。

通过不断重复这个过程就可以实现更精细的控制。

四、驱动方式四项八拍电机有两种驱动方式：单片机驱动和直接驱动。

1. 单片机驱动单片机驱动是指通过单片机控制电机的运行。

具体来说，通过单片机输出不同的电平信号来控制四个线圈的开关状态，并且根据全步进或者半步进控制方式来决定每次激励哪两个线圈。

2. 直接驱动直接驱动是指通过外部电路直接控制电机的运行。

具体来说，通过外部电路输出不同的电平信号来控制四个线圈的开关状态，并且根据全步进或者半步进控制方式来决定每次激励哪两个线圈。

五、总结四项八拍电机是一种常用的步进电机，具有结构简单、控制方便等优点。

通过全步进或者半步进控制方式和单片机驱动或者直接驱动等方式，可以实现精细的控制和广泛的应用。

四项八拍电机工作原理

四项八拍电机工作原理一、电机的基本原理在了解四项八拍电机（Stepper Motor）的工作原理之前，我们需要先了解电机的基本原理。

电机是将电能转化为机械能的设备，它通过电磁力的作用产生转动或线性运动。

电机的基本构成包括定子和转子。

定子是电机中静止不动的部分，通常由线圈绕成。

转子则是电机中旋转的部分，通常由磁性材料制成。

电机的工作原理可以归纳为两个基本原理：电磁感应和洛伦兹力。

电磁感应原理指的是通过电流在磁场中运动时，会产生力和力矩的效应。

洛伦兹力则是指导电流通过磁场时，会受到力的作用。

二、四项八拍电机介绍四项八拍电机是一种步进电机，它是由多个电磁线圈组成的电机。

四项八拍电机的名称中的“四项”指的是电机中包含的线圈数目，而“八拍”则指的是电机旋转一圈所需要的步数。

四项八拍电机的结构中，有四个线圈分布在电机的定子上。

每个线圈可以分为两段，因此共有八个端子。

通过对这些线圈施加适当的电流，可以在电机中产生旋转或线性运动。

三、四项八拍电机的工作原理四项八拍电机的工作原理基于步进电机的特点，即通过逐步施加电流来引起电机转动。

下面将详细介绍四项八拍电机的工作原理。

1. 单相激励状态在四项八拍电机的工作过程中，只有一个线圈处于激励状态。

将所有的线圈进行编号，分别为A、B、C、D。

四个线圈按照顺时针顺序依次激励，即先激励A相，然后依次激励B相、C相和D相。

在单相激励状态下，电机只能按照A→B→C→D→A的顺序旋转。

每次只有一个线圈被激励，而其他线圈则处于断开状态。

2. 双相激励状态在双相激励状态下，四项八拍电机的两个线圈同时被激励。

这样可以提供更强的力矩，使电机能够承受更大的负载。

双相激励状态下，可以通过不同的线圈组合来控制电机的旋转方向和速度。

常见的组合包括AB、BC、CD和DA。

3. 步进角度四项八拍电机的步进角度取决于线圈数目和旋转方向。

在正常工作状态下，四项八拍电机的步进角度为360度除以线圈数目，即步进角度为90度。

四相电机-四拍八拍步距角

四相步进电机有四组绕组，应该是8根线。

四拍是单拍，指线圈按照A-B-C-D-A……顺序通电。

反转时线圈按照A-D-C-B-A……顺序通电。

四相电机四拍步距角：四相步进电机有两种运行方式，一、四相四拍；二、四相八拍。

要想搞清楚四相八拍运行方式下步进电机的转速如果计算，需要先清楚两个基本概念。

θ=360度（转子齿数J*运行拍数），以常规二、四相，转子齿为50齿电机为例。

四拍运行时步距角为θ=360度/（50*4）=1.8度（俗称整步），八拍运行时步距角为θ=360度/（50*8）=0.9度（俗称半步）。

其他情况同理可以计算得出。

至于针对某一电机的最大转速，这跟电机的内部参数和驱动器的电压有关系。

步进电机的相数：是指电机内部的线圈组数，目前常用的有二相、三相、四相、五相步进电机。
