气动工具简介

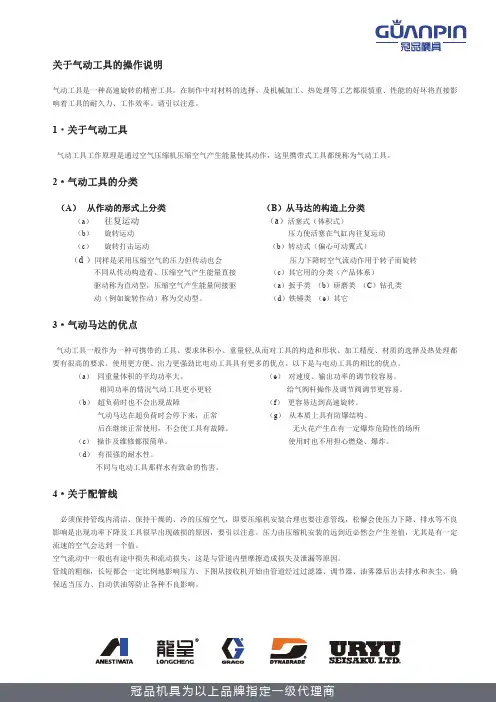

关于气动工具的操作说明【日本瓜生】
关于气动工具的操作说明气动工具是一种高速旋转的精密工具，在制作中对材料的选择、及机械加工、热处理等工艺都很慎重、性能的好坏将直接影响着工具的耐久力、工作效率。
请引以注意。
1·关于气动工具气动工具工作原理是通过空气压缩机压缩空气产生能量使其动作，这里携带式工具都统称为气动工具。
2·气动工具的分类（A）从作动的形式上分类（B）从马达的构造上分类（a） 往复运动（a）活塞式（体积式）（b）旋转运动压力使活塞在气缸内往复运动（c）旋转打击运动（b）转动式（偏心可动翼式）（d）同样是采用压缩空气的压力但传动也会压力下降时空气流动作用于转子而旋转不同从传动构造看、压缩空气产生能量直接（c）其它用的分类（产品体系）驱动称为直动型，压缩空气产生能量间接驱（a）扳手类（b）研磨类（C）钻孔类动（例如旋转作动）称为交动型。
（d）铁锤类（e）其它3·气动马达的优点气动工具一般作为一种可携带的工具、要求体积小、重量轻,从而对工具的构造和形状、加工精度、材质的选择及热处理都要有很高的要求。
使用更方便、出力更强劲比电动工具具有更多的优点。
以下是与电动工具的相比的优点。
（a）同重量体积的平均功率大。
（e）对速度、输出功率的调节较容易。
相同功率的情况气动工具更小更轻给气阀杆操作及调节阀调节更容易。
（b）超负荷时也不会出现故障（f）更容易达到高速旋转。
气动马达在超负荷时会停下来，正常（g）从本质上具有防爆结构。
后在继续正常使用，不会使工具有故障。
无火花产生在有一定爆炸危险性的场所（c）操作及维修都很简单。
使用时也不用担心燃烧、爆炸。
（d）有很强的耐水性。
不同与电动工具那样水有致命的伤害。
4·关于配管线必须保持管线内清洁、保持干燥的、冷的压缩空气，即要压缩机安装合理也要注意管线，松懈会使压力下降、排水等不良影响是出现功率下降及工具很早出现破损的原因，要引以注意。
压力由压缩机安装的远到近必然会产生差值，尤其是有一定流速的空气会达到一个值。
气动工具及配件用途

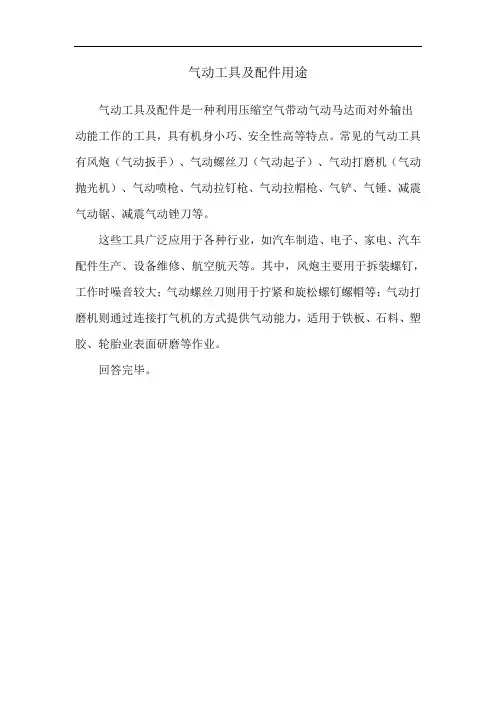

气动工具及配件用途
气动工具及配件是一种利用压缩空气带动气动马达而对外输出动能工作的工具，具有机身小巧、安全性高等特点。
常见的气动工具有风炮（气动扳手）、气动螺丝刀（气动起子）、气动打磨机（气动抛光机）、气动喷枪、气动拉钉枪、气动拉帽枪、气铲、气锤、减震气动锯、减震气动锉刀等。
这些工具广泛应用于各种行业，如汽车制造、电子、家电、汽车配件生产、设备维修、航空航天等。
其中，风炮主要用于拆装螺钉，工作时噪音较大；气动螺丝刀则用于拧紧和旋松螺钉螺帽等；气动打磨机则通过连接打气机的方式提供气动能力，适用于铁板、石料、塑胶、轮胎业表面研磨等作业。
回答完毕。
气动工具的正确使用维护及保养PPT课件
考虑气动工具的功率 和转速，以满足作业 要求。
使用前的准备工作
检查气动工具的外观和紧固件，确保无损坏 和松动。
按照说明书要求安装好气动工具的附件，如 钻头、锯片、气缸等。
检查气源的清洁度和压力，确保气动工具的 正常运行。
安操作规范
使用气动工具时，应佩戴适当的 防护装备，如手套、眼镜、耳塞
等。
避免在易燃易爆等危险环境下使 用气动工具。
气动工具的正确使用维护 及保养ppt课件
目录
• 气动工具简介 • 气动工具的正确使用 • 气动工具的维护保养 • 气动工具的存储与保管 • 气动工具的发展趋势与未来展望
01
气动工具简介
气动工具的定义与分类
定义
气动工具是指利用压缩空气作为 动力源，通过气缸或气马达等机 构进行工作的工具。
分类
气动工具按用途可分为气动夹具 、气动钻、气动切割机、气动砂 轮机等，按驱动方式可分为气动 马达和气动阀。
磨损件更换
定期检查易损件磨损情况，如发现磨损严重 应及时更换。
密封圈更换
检查气动元件如气缸、阀等是否正常工作， 如有异常及时维修或更换。
气动元件检查
检查密封圈是否老化、损坏，如有需要应及 时更换。
电气元件检查
检查电气元件如开关、插头等是否正常工作 ，如有异常及时维修或更换。
常见故障排除与维修方法
工具无动作
提高产品质量
严格把控产品质量，提升气动工具 的可靠性和耐用性。
拓展应用领域
积极开拓新的应用领域，将气动工 具应用到更广泛的行业和领域中。
感谢您的观看
THANKS
气动工具应按照类型和规 格进行分类存放，避免混 放和相互碰撞，以保持工 具的完整性和性能。
气动工具原理(一)
气动工具原理(一)什么是气动工具？气动工具是一种利用气体动力的工具，能够完成许多重要的任务。
它通常使用气体压缩机的气体来驱动。
常见的气动工具有风钻、钉枪、喷枪等。
气动工具的原理气动工具的原理是利用气体压缩机将大气压缩成高压气体，然后将高压气体通过气管输送到工具中。
在工具中，高压气体将机械能转化为动能，以完成各种加工和加固任务。
气动工具的优点气动工具具有以下优点：•功率：提供比电动工具更强大的功率。
•耐用性：由于没有电线或机械连接，气动工具通常具有更长的工作寿命。
•安全性：由于没有电线或电机部件，气动工具通常比电动工具更安全。
气动工具的使用气动工具要使用气体压缩机，需要将气体压缩机与工具连接，接好气管。
将气体压缩机开启，通过调节压力值来调整工具的工作压力。
需要注意的是，使用气动工具时，一定要注意安全，戴上安全帽、护目镜等防护用具。
结论气动工具是一种非常便捷且高效的工具，通过运用气压机的原理，提供比电动工具更强大的力量和高效的工作。
使用气动工具时，也要注意安全，确保使用过程中不出现任何安全隐患。
气动工具的工作原理1.高压气体气动工具使用气体压缩机将大气中的气体压缩成高压气体（通常为6-8个大气压），然后通过气管输送到工具中。
2.高速运动当气体进入气动工具内部时，高压气体会推动工具中的活塞或齿轮转动，将机械能转化为动能以完成相关任务。
因为压缩气体被释放成高速运动的气流，所以气动工具是高速的，从而有效地加快了工作效率。
气动工具的种类常见的气动工具有：1.风钻：用高速旋转的钻头进行钻孔操作，可用于木材、钢铁以及混凝土等物料的加工。
2.钉枪：可将钉子或光钉捆紧在木材上进行连接。
3.喷枪：可用于涂刷油漆、粘合剂和底漆等。
4.扳手：用于拆卸和安装各种机械件。
5.气动锤：用于锉削和打磨各种表面，比手工操作更高效。
气动工具的优点1.功率强：具有高速、高力、高功率等特点，可以做更多的功。
2.耐久性好：由于没有电线和电机，不存在电机热熔、电动机失效等问题，寿命更长。
气动工具是什么原理
气动工具是什么原理
气动工具是利用高压气体的能量来驱动其工作原理的工具。
气动工具通常由两部分组成：气动动力装置和工作装置。
气动动力装置是气动工具的核心部分，它包括一个气源（通常是压缩空气）、一个压缩装置（通常是气缸）和一个控制装置（通常是阀门）。
压缩空气被送入气缸中，当气缸内压力增加时，气缸会移动或产生动力。
控制装置用于调控气源的送气量和气压大小，以便控制工具的运行速度和力度。
工作装置是气动工具的功能部分，它根据具体的用途设计。
常见的气动工具包括气动钻、气动螺丝刀、气动冲击工具等。
工作装置通过与气动动力装置连接，将动力传递到工作头部分，以产生特定的力或速度完成工作任务。
与电动工具相比，气动工具具有一些优点。
首先，气动工具由于利用气体驱动，所以可以提供比较高的功率和速度。
其次，气动工具由于不依赖电源，可以在没有电力供应或电源不稳定的场合下使用。
此外，气动工具通常比电动工具更加耐用和可靠。
总而言之，气动工具是利用高压气体驱动的工具，其工作原理通过将压缩空气送入气缸中产生动力，再将动力传递到工作装置来完成特定任务。
气动工具的分类
气动工具的分类
气动工具是以空气为动力的工具，它们的动力通常是由电动机或发动机驱动的压缩空气，并将其转换为机械能，以用于操作某些机械装置。
气动工具的优势在于它们的动力比机械工具更强劲，也更安全，而且比电动工具更加灵活。
根据气动工具的不同功能，可以将气动工具分为以下几类：
一、气动扳手：气动扳手是气动工具中最常见的一类，它是一种可以用来拧紧或松开螺栓螺母的工具，其优势在于它可以设定扭矩值，以达到更准确的扭紧效果。
二、气动钻：气动钻也是气动工具中常见的一类，它是一种可以用来钻孔的工具，其优势在于它可以快速钻出更大的孔，而且可以更准确地控制钻孔的深度。
三、气动拧紧器：气动拧紧器是一种可以用来拧紧螺栓螺母的工具，它可以提供更大的扭矩，以达到更准确的拧紧效果。
四、气动锤：气动锤是一种可以用来敲击金属物体的工具，它可以提供更大的冲击力，以达到更好的敲击效果。
五、气动拉铆枪：气动拉铆枪是一种可以用来拉铆金属物体的工具，它可以提供更大的拉力，以达到更好的拉铆效果。
六、气动抛光机：气动抛光机是一种可以用来抛光金属物体的工具，它可以提供更大的抛光力，以达到更好的抛光效果。
以上就是气动工具的分类，气动工具的优势在于它们可以提供更大的力量，以达到更准确的操作效果，因此它们在工业生产中被广泛使用。
气动工具使用保养与维护
2015/3/5
REMA TIP TOP Automotive
1
什么是气动工具？
气动工具：从广义上讲主要是利用压缩空气带动气动马达而对外 输出动能工作的一种工具。 根据其基本工作方式可分为： 旋转式（如低俗打磨机） 往复式（如风炮） 其它式（如吸尘枪） 气动工具的组成： 一般气动工具主要由作业输出部分、作业形式转化部分、进排气 路部分、运作开启与停止控制部分、工具壳体等主体部分，当然 气动工具运作还必须有能源供给部分、空气过滤与气压调节部分 以及工具附件等
2015/3/5
REMA TIP TOP Automotive
25
TIPTOP低速打磨机
2015/3/5
REMA TIP TOP Automotive
26
2015/3/5
REMA TIP TOP Automotive
27
2015/3/5
REMA TIP TOP Automotive
28
2015/3/5
2015/3/5
REMA TIP TOP Automotive
4
某公司对于设备定期维护改善调查表
100 %
低
工具性能
风险
连接的装配质量会好吗* ??
高 工具的拧紧次数
损坏后维修 预防性保养 模块化维护
* 损坏前的500 – 50,000次拧紧, 工具能力失效
2015/3/5
REMA TIP TOP Automotive
2015/3/5 REMA TIP TOP Automotive 11
• 4. 定期(约每周一次) 检查、保养工具，添加黄油(Grease) 于轴承 等转动部位，添加机油(气动工具油) 于气动马达部位。 • 5. 使用各式工具，务必遵照各种安全规定及使用说明操作。 • 6. 要选用适当的工具工作，工具过大容易造成工作伤害，工具 过小容易致使工具损害。
【CHFLTS】教你气动工具的正确使用技巧
【CHFLTS】教你气动工具的正确使用技巧一、气动工具简介：和电动工具相比，气动工具拥有重量轻，出力大，故障小，容易操作，维修方便，维修费少等优势。
同时，气动工具正反转方便操作，体型小，可高速回转，速度调整容易，没有起火的危险性，通过空气压缩机在屋外亦可以使用，是钣金、家具制造、喷漆、轮毂加工、汽保等行业的最佳选择。
二、气动工具的使用技巧：气动工具是精密高的部件组合而成的优良产品，无论是高速旋转抑或是反复打击都能够很好的胜任。
在使用如此高精密的工具时，只要稍加注意，工作效率、工具的耐久性就能充分发挥，达到更好的经济效果。
1、机种和型号的选择气动工具在使用上机种和型号的选择是至关重要的。
在作业内容和作业量上，需要经过充分考虑制作的多种多样的产品，所以在使用前，依作业用途选择最为合适的工具，不但使作业效率提高，还提高工具的使用寿命，从而得到更好的经济效益。
2、气动工具的空气消耗量以及空气压缩容量为了使气动工具动作，一定量的压缩空气是必不可少的。
选择好机种时工具的空气消耗量及空压机的容量比较下，空压机的容量有比较充裕的容量是基本条件。
空气容量不足时，或空气容量低时，工具可能降低或者停止运行。
3、配管、空压桶到工具的接头，要避免压力损失气管要使用气动工具专用耐压管、大量使用工具时，或空压桶较远时，25-38m/m的配管是必要的、分路连接到气动工具的空压务必要用内径大于3 / 8 “(9.5mm)以上的空气管。
4、水汽及水分的消除空压机及管路中的水汽，水分每日必须清楚，使用清洁的空气是为了更好的维护工具。
5、注油和管理工具使用前后，一定要加入空气专用油（1-2C.C）以润滑工具及防生锈。
使用中避免丢、投、滚动工具，以免灰尘或其他异生物进入工具内部。
气动工具特点介绍
应用
应用范围很广，用于质量关键连接
– 总装预装的低扭矩连接 – 内饰 – 难于到达的位置
汽车 飞机 大巴 卡车 摩托车 白色家电
螺丝刀 – 产品概述
五步防错拧紧的工具
气动螺丝刀
等级
Step 1 扭矩合格
Step 0
定扭式
Step 2 批次合格
批次计数
Step 4 安全拧紧合格
– 调整排气，降低速度和扭矩的分散
断气系统 （只有定扭工具有）
– 断气放置在马达与脉冲单元之间，扭矩 到达预设值时断气工具
断气系统
气马达
脉冲单元
Trim 阀
扭矩如何生成？
扭矩
扭矩信号
脉冲形成
增加扭矩
1-2 ms
20-30 ms
时间Βιβλιοθήκη Trim阀 - PTX智能控制方式
TRIM 阀有两个不同模型。 标准trim阀 (RE) 手动调节该阀，控制速度和功率 单一连接或连接件相似时，该阀是最佳的选择 AutoTrim 阀 (AT) AT 阀在冲击启动（即拧紧阶段）时自动降低拧
冲击扳手产品介绍
1
防错级别
级 别
1级 扭矩正确
2级 批次正确
3级 连接正确
4级 安全工位正确
5级 0 错误
扭矩和角度控制
扭矩和角度监测
0级
计数功能
断气
不断气
气动工具
电动工具
功能
冲击扳手 – 概要
主要优点
没有反作用力 快速拧紧和反松 优异的动力重量比 适用重载操作 最适宜用途：螺栓拆卸
为何选择Atlas Copco油压脉冲工具
高可靠性
– 基于惯性快控制的工具离合机构 – AutoTrim 降低了均值偏差
气动工具种类
气动工具从被制造出来之后，就迅速的占领了各大五金工具市场，相比其他五金工具，其优点甚是明显，所以现在很多企业商家看准这个商机，各大气动工具工厂商铺纷纷建立起来，并各自都发展着，竞争尤其激烈。
豪瑞斯技术人员来介绍一下各大气动工具及相关使用介绍：1、气动角磨机：气动角磨机是一种高效率机械化手持工具，用于金属铸件的切割清理、除锈、去毛刺，修磨焊缝、抛光、磨光等工序。
在机床、汽车、拖拉机、造船、航空、机车车辆、集装箱等部门的制造和维修工作中具有广泛的用途。
装配砂轮片、砂布碟片、等不同的耗材使用可达到需要的效果。
2、带式研磨抛光机：带式抛光机是一种小型手用的砂带抛光机，主要用于打磨焊点，打磨内腔，去毛刺，倒角和表面抛光拉丝处理。
配合不同粒度粗细的砂带和耗材可以达到所需要的加工效果。
3、散打式砂光机：散打式砂光机是以研磨工件左右高速摆动的动作方式地加工物体进行处理。
适合对凹槽边角的研磨和表面的抛光处理。
选择砂布条、羊毛条等使用可以达到需要的效果。
4、盘式抛光机：盘式抛光机的主要用途是用于对物体的表面进行研磨和抛光。
打磨焊点，表面粗糙度（漆面），镜面抛光等处理。
根据需要选择盘式抛光机的形式（高速、低速，偏心、不偏心）。
焊点打磨及粗糙表面打磨可选择高速、不偏心机型。
平面、凹凸面精细磨抛，可选择转速可调的偏心机型。
镜面漆面抛光作业一定要选择低转速可调速机型。
常用研磨抛光磨具有砂布片，菜瓜布片，羊毛球，海绵球等。
选择相应的研磨抛光耗材使用，可以达到所需要的效果。
5、往复式挫磨机：往复工具对工件的沟槽、边角、通孔、倒角、去毛刺等的加工有独到之处，有着锉、磨、抛、据、切的作用。
根据需要选择机型（前后行程尺寸、工具尺寸）。
配合相应的锉刀、油石、自制磨具，选择适合的磨料使用可以达到所需要的效果。
6、平板式砂光机：平板式砂光机是以砂布砂纸为研磨材料。
主要的用途是对物体的粗糙平面进行磨光处理，广泛用于金属及木器的加工行业。
7、弯头研磨机：弯头旋转工具是一种多功能使用的一种研磨工具，它既有直柄旋转机的功效也有盘式抛光机的作用，一般用于内孔加工和凹槽打磨。
气动工具基础知识
气动工具基础知识1．什么是气动工具气动工具是一种能把压缩空气的能量转化为各种机械能，从而完成各项工作的机具。
通常形式为手持式。
2．气动工具的分类（A）从运动形式分：a 旋转式（如气钻）b 往复式（如气铲）c 旋转+往复式（如气锤钻）注：当往复的速度快到一定程度时，就体现为冲击式（B）从马达动力形式分： a 活塞式（如气动锚索钻机）b 叶片式（如气砂轮）c 涡轮式（如高速小型气砂轮，典型为前哨S10-2）d 齿轮式（如气动煤钻）（C）从用途上分：①旋转式 a 气扳机b 气螺刀c 气钻d 气砂轮e 气动抛光机f 气动磨光机g 气动砂带机h 气动攻丝机i 气剪刀j 气锯k 气铣l 气动捆扎机m气动雕刻机（旋转式）n 气动除锈机（旋转式）o 气动震动机（旋转式）②往复式 a 气铲b 气镐c 气动铆钉机d 气冲剪e 气锉刀f 气动钳g 气动油枪h 气动捣固机i 气顶把j 气动打钉机k 气动封口机l 气动订合机m 气动扎网机n 气动雕刻机（往复式）o气动除锈机（往复式）p气动震动机（往复式）③旋转+往复式 a 气锤钻b 气动气门研磨机c 气动自动进给钻需要补充的是：除了气动工具外，整个“气动家族”还包括凿岩机械（凿岩机、钻车、钻机、破碎机、凿岩辅助设备）、气动机械（各式气泵、气动吊、气动绞车、气动打桩机等）和气动马达（活塞式、叶片式、涡轮式和齿轮式各类气动马达）等。
以上是行业产品组划细目，在应用中不便记忆。
实际开发营销过程中，我们建议采用以下简明分类（仅气动工具类）：①旋转式 a 气扳机b 气螺刀c 气钻d 气砂轮②往复式 a 气铲b 气镐c 气动铆钉机③旋转+往复式 a 气锤钻把其余各产品统统划入其余类中。
3．气动工具的特点（与电动工具比较）由于气动工具一般是作为手持工具使用，要求小型轻量，所以，通过构造合理化以及高精度的加工、严格的材质选择、多次的热处理等达成这一目的。
其与电动工具相比具有如下长处：1）同样重量体积下输出功率大。
气动工具的全方位整体介绍
气动工具的全方位整体介绍一，气动工具的使用及维护从广义上讲，气动工具主要是利用压缩空气带动气动马达而对外输出动能工作的一种工具，根据其基本工作方式可分为:1)旋转式(偏心可动叶片式). 2)往复式(容积活塞式)一般气动工具主要由动力输出部分、作业形式转化部分、进排气路部分、运作开启与停止控制部分、工具壳体等主体部分，当然气动工具运作还必须有能源供给部分、空气过滤与气压调节部分以及工具附件等。
1、动力输出部分：它是气动工具主要组成部件之一，主要有气动马达及动力输出齿轮组成，它依靠高压力的压缩空气吹动马达叶片而使马达转子转动，对外输出旋转运动，并通过齿轮带动整个作业形式转化部分运动。
按定子与转子是否同心，气动马气动马达可分为同心马达和偏心马达，按进气孔的数量多少，可分为单进气孔马达、双进气孔马达和多进气孔马达等。
无论是何种形式的气动马达，都是依靠压缩空气吹动马达叶片带动转子旋转的，马达叶片在高速旋转时，时刻与定子内壁发生摩擦，它是马达内最为常见的易损部件，因而它对压缩空气的质量和压缩空气中是否含润滑油分子要求很高；2、作业形式转化部分：它主要是将马达输出的旋转运动进行相应的转化。
在汽车制造业中，由于以螺纹联接的方式甚多，大部分是旋转运动，当然也有直线往复运动。
对于不同类型的气动工具，作业形式转化部分主要分为机械式离合器及行星齿轮组、摩擦片式离合器及行星齿轮组、液压油缸、扭力杆及锤打块组等。
以上部件均以旋转运动为基础的重要部件，它决定着该气动拧紧工具的扭力大小、转速快慢、拧紧精度等重要参数，由于它不停的离合、受压或扭矩转变，故它的组成部件易受损坏；3、进排气路部分：显而易见，进排气路部分是压缩空气进出的相关通道，是保障马达正常运动的能源供给系统；4、运动开启与停止控制部分，即通常所述的气动开关，由于它时刻和操作人员及外界物体直接接触，且多工程塑料制品，故易出现损坏；5、能源供给部分：压缩空气主要是空压机将大气进行压缩后而形成的，由压缩空气管道输送至相关的用气电，且呈脉动状；6、空气过滤及气压调节部分：由于压缩空气通常是通过无缝钢管制造的管道进行输送的，在长期使用时，其内壁的锈蚀物、压缩空气中的水分、粉尘等将不断形成。
CHFLTS科普——气动工具小常识
CHFLTS科普——气动工具小常识一、气动工具简介用压缩气体作为动力的工具，又称风动工具。
气动工具主要分为冲击式、旋转式和兼具冲击和旋转作用等型式。
分类①冲击式气动工具：由压缩气体驱动活塞往复运动,产生高速锤击作用,完成所需动作。
如锤击钎杆、拆除建筑物、破碎路面用的风镐，铆接金属结构用的铆钉枪，清除铸锻件毛刺用的风铲和除锈或捣固砂型用的风锤等。
②旋转式气动工具：由压缩气体驱动叶片式气动马达带动工具旋转，完成所需动作。
如风动磨头和抛光机，钻孔和扩孔用的高速风钻，拧螺母用的风动搬手和风动旋凿等。
③冲击、旋转式气动工具：同时具有冲击和旋转两种动作。
如采矿和掘进用的凿岩机，其缸体内的锤头向前移动时冲击钎杆尾端使钎头凿入岩石，回行时带动钎杆旋转一个角度，再开始第二次凿岩动作。
④其他风动工具：如气动夹具，动作迅速，夹紧可靠，适用于自动生产线。
二、气动工具操作方法⒈正确之代供气系统：进气压力于工具入口处（非空压机之出气压力）一般为90PSIG（6.2Kg/cm^2），过高、过低均有损工具之性能及寿命。
进气必须含有充分润滑油，以便工具内气动马达得到充分润滑（可置一白纸于工具排气处检视是否有油渍，正常为有油渍现象）。
进气必须尽不含水份，若庄缩空气未经空气干燥机是不恰当的。
⒉不可任意拆除工具的零件后而操作，除了会影响操作者的安全关会致使工具损坏。
⒊若工具略有故障或经使用不能达到原有功能时，不可再继续使用，要立即检查。
⒋定期（约每周一次）检查、保养工具，添加黄油(Grease）于轴承等转动部位，添加机油（Oil）于气动马达部位。
⒌使用各式工具，务必遵照各种安全规定及使用说明操作。
⒍要选用适当的工具工作，工具过大容易造成工作伤害，工具过小容易致使工具损害。
⒎气动工具由于转速高、扭力强、噪音大等特点，要求使用人员在使用前佩戴好防护眼镜、纱线手套、耳塞等劳。
⒏使用前，操作人员需进行有关工具主辅部件结构原理、工作性能、使用注意事项、日常维护保养等系列培训；⒐使用前查看气动三联件气压表示值是否为6.2bar，若不是，应调节至6.2bar。
工具百科：气动工具的三大功能分类盘点
工具百科：气动工具的三大功能分类盘点从广义上讲，气动工具主要是利用压缩空气带动气动马达而对外输出动能工作的一种工具。
通常，气动工具会分为以下三类：旋转式气动工具、冲击式气动工具、气动机械。
根据这三大分类，下面还有各种不同功能的气动工具。
一、旋转式气动工具：1、气钻。
具有工作效率高，钻孔精度高等特点，广泛用应用于家电制造，房屋装修，汽车船舶制造，航空航天工业制造及维修行业，功率大,无火花,在高瓦斯矿井中，尤其能体现其安全性。
根据加工精度要求可以选用不同型号的工具。
2、气动砂轮机。
以气动发动机驱动砂轮回转，进行磨削的气动工具。
3、气动砂带机。
主要用于狭小,复杂,难进入研磨的部位研磨,在自行车、铝合金、锌合金压铸品研磨方面应用比较广泛。
4、气动抛光机。
用布、毡等抛轮对各种材料表面进行抛光的气动工具。
5、气动磨光机。
用以磨光物体表面腻子、漆层等的气动工具。
6、气动螺丝刀。
气动螺丝刀也叫：气动起子、风批、风动起子、风动螺丝刀等等不一，是用于拧紧和旋松螺丝螺帽等用的气动工具。
7、气动攻丝机。
气动攻丝机是利用高压空气作为动力，当高压空气通过气压调整器接入攻丝马达后，压下扳机，高压空气经进气阀和换向按钮组件进入马达内部，带动马达转子叶片产生轴向旋转力，转子运\动后经各齿轮副变速输出更为方便高效的攻丝机。
8、气剪刀。
供工业自动化流水线上使用,经电磁控制压缩空气的开关,从而实现自动剪切线材,塑胶水口,金属薄板等材质的刀具.9、启动雕刻机。
10、气锯。
11、气铣刀。
二、冲击式气动工具1、气镐。
气镐就是利用压缩空气是活塞反复撞击镐头来开山修路挖矿的一种手提设备。
气镐由冲击机构，配气机构，镐钎等部件组成。
运转的时候冲击锤沿冲击机构里的一个汽缸反复运动撞击，镐钎顶在施工面上就可以达到击碎的目的。
气镐使用简单，携带方便，经常可以在施工工地上看见。
2、气铲。
以压缩空气为动力，使其内部的锤体进行往复运动，并击打铲钎，从而实现铲子对金属和建筑材料进行凿打作业。
气动工具简介
气动工具简介气动工具简介1，气动工具与电动工具相比较，气动工具扭力大、重量轻。
电动工具会有电线火花，危险性高。
一般的气动工具用于：汽车维修厂、木器厂、机械厂、机车引擎、汽车引擎组装厂、电风扇、冷气机、木器工厂生产线等。
2，气动工具最理想的空压机是干燥式。
若一般传统空压机，使用三个月后，空压机压缩出来的气源大部分气内有水份，而空压机活塞带出空压机内润滑油若不用滤水器，油、水就会随气进入气动工具，使风叶粘住，工具起动时会甩不开叶片，有可能工具不起动；若能起动则会气力不足。
这时工作者一定要注意从后进口注入气动油四至五滴,再让气动工具空转五秒便可，使扭力恢复正常。
若加上机械油有粘性不能起动，需整支拆出清洗组装以后再用。
3，气动工具要安装三联件。
并调整加油量至每分钟一滴为宜，使其自动分水、加油，从而提高工具使用寿命。
4，有的气动工具不能加机械油。
会旋转的工具就有风叶片，千万不可加。
只有活塞式无旋转，才可加机械油例：（钉枪，拉钉枪，封箱机，气铲）。
5，使用空气压力最高不能超过90磅/平方尺（6.2公斤/平方公分）。
以确保工具最佳操作性能，注意工具进气口前端空气压力表的正确读数。
6，使用正确的进气接头，气管规格等并确保锁紧。
各类气动工具使用要点说明1,气动起子依螺丝头大小及型式选择适当起子头。
依工作性质选择适当型式气动起子。
2，气钻经常清理钻夹头，保持钻头在使用时的同心度，并使用适当研磨的锐利钻头以提高钻心效率。
为避免钻头断裂，请选用适当的钻头或铰刀以及正确的钻削速度。
以较低速度开始钻孔，逐渐加快。
注意钻通时的工具握持和工作安全。
3，气动冲击板手：经常确定套头套牢前端钻头，绝对要使用气动式套筒。
如果一支气动板手无法在3至5秒内卸下螺帽，则需改用一支较大能力的板手。
在用板手卸下前先滴上一些渗透性油，以利拆卸。
定期检查气动板手前端内部之离合器润滑油量，一般而言，离合器捶打室内的润滑油应加至1/2为宜。
气动工具油简介气动工具为何要加气动工具专用油呢？因为气动工具一般是靠风叶片马达高速旋转来达到工作要求的。
气动工具原理
气动工具原理与种类
气动工具分为五大类：
一、螺栓拧紧类
二、钻孔攻丝类
三、铆接紧固类
四、研磨抛光类
五、铲扎除锈类
一、工具外观种类：
气动工具从外观上分为直柄、枪柄、弯角。
但是螺栓拧紧类还有一种棘轮扳手。
二、气动工具离合器种类：
普通冲击型离合器分为：单锤打、双捶打、单环锤、双环锤、插销式、专利双环锤。
自动断气离合器和非断气离合器，他们适合用于打自攻牙。
三、气动工具的作业种类：
直柄气动螺栓拧紧类分为2种，压板启动、触压启动这两种。
而枪柄只有扳机气动的。
四、正反转分为4种，单键按钮式、双键按钮式、扳机滑动式、跷跷板式。
气动马达分为双向马达、单向马达、双气缸马达等。
我们的FTD-60P-43、FTD-60P-28的气钻就是单向马达，FW-6SMD-20、FW-6SPD-10都是双向马达，FW-60SRD-10的起
子是双气缸马达。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
山东同力达智能机械有限公司
气动工具简介
www . tldim . com
b 气钻型号均由“钻”字的汉语拼音第一个字母“Z”后加最 大钻孔直径（㎜数）构成。另外木工气钻需在“Z”字母后加 木字第一个汉语拼音字母“M”，能双向回转的气钻也要在相 关字母后加注“双”字汉语拼音第一个字母“S”，对于钻头 回转中心与发动机旋转中心垂直的气钻尚需加注“J”(角字 汉语拼音第一个字母) 。 应用：顾名思义，气钻是用于钻孔的手工具。还可以用 于铰孔，双向气钻还可以用于攻丝（反转用于丝锥退出）角 向气钻用于轴向空间狭小场地的钻孔作业。 例如：
图 四
山东同力达智能机械有限公司
气动工具简介
www . tldim . com
气动发动机的性能除与设计参数有关外，其加工质量（尺 寸公差形位公差）和组装质量对发动机性能影响很大。气动 发动机各相关零件的公差与一般机械产品的公差选择有区别， 一般机械产品的同一个公差等级，因零件公称尺寸的差异其 公差值不同。如两个不同基本尺寸的零件，同样选取H7公 差，φ10～φ18 范围内零件公差是0～0.018，而φ50～φ80尺 寸范围内的零件公差值是0～0.03。气动发动机零件的公差值 与其基本尺寸的大小无关，行业标准已对发动机零件的材料、 热处理硬度、公差值、形位公差作了明确规定，供生产厂家 设计制造时参考。在此只列出各相关零件之间的间隙尺寸， 这也是质检人员和装配及维修人员应熟记的关键尺寸：
气动工具简介
主讲人：高衍铭
2008-12-22
山东同力达智能机械有限公司 www . tldim . com 山东同力达智能机械有限公司
气动工具简介
www . tldim . com
气动手工具应用广泛，结构简单，易于维 护，能源清洁，无污染且使用安全是人所 共知。在航空、汽车、铁路、桥梁、石油 化工、造船、机械制造和维修行业中均能 看到其身影，是手工作业机械化不可或缺 的手工具。
山东同力达智能机械有限公司
气动工具简介
www . tldim . com
一、气动工具分类 气动工具门类繁多，随着科技水平的飞速提高， 新的气动工具也会大量涌现。目前按其工作方式， 可大体分为以下几类： 1. 直线冲击式手工具：气动凿岩机、气镐、气铲、 气动捣固机等； 2. 回转式手工具：气钻、气砂轮（磨光机）等； 3. 回转冲击类手工具：气扳机等； 4. 气马达； 5. 其他：气动拉铆抢、气动射钉枪等。
山东同力达智能机械有限公司
气动工具简介 三、冲击式气扳机的结构及工作原理
www . tldim . com
气扳机一般由以下几部分组成： 气动发动机、冲击器（冲击能转换器）支撑冲击器的前 体（冲击器在其内部）和机体（发动机在其内部，另外气扳 机的启动压柄、换向机构和用于小扭矩扳机的扭矩调节钮均 安装在机体上）也有些气扳机把机体分为机体和柄体两部分。 由于时间有限，仅把气动发动机和冲击器的结构和工作原理 做简单介绍。
山东同力达智能机械有限公司
气动工具简介
www . tldim . com
a 叶片式发动机分类 叶片式发动机分为单向发动机和双向发动机，双向发动 机又可分为正反向等功率发动机和正反向不等功率发动机。 单向发动机：用于气砂轮和单向气钻； 正反向等功率双向发动机：用于气扳机； 正反向不等功率双向发动机：用于双向气钻及特殊情况下 使用的气扳机。
山东同力达智能机械有限公司
气动工具简介
www . tldim . com
简要介绍螺纹连接中的扭矩控制问题 螺纹连接中的扭矩控制主要有以下几种方法： 扭矩法：只以扭矩为控制参数； 转角法：只以拧紧时螺母转动角度为控制参数； 扭矩、转角法：以其中一项为主参数 ，另一项为辅助参 数； 伸长法：控制难度较大，但控制精度最高。
山东同力达智能机械有限公司
气动工具简介
www . tldim . com
需要说明的几个问题： 同一规格螺纹，由于材料和热处理的不同，其预紧力和所 需扭矩也不同，且差别很大，螺栓材料有35、 45、 40Cr等 不同材料。强度等级有4.8级 8.8级 10.9级等；因此按目前 型号分类只能作为参考，国外同类产品以传动四方尺寸大小 来分类。 产品型号：许多生产厂家仍沿用老型号，如B30--QB30、 B42--QB42 我厂生产的产品型号如下： B30—B30A、B42—B42A、BG30—B42BA、BG24—B30BA
气动捣固机用于铸造砂型的捣实。
山东同力达智能机械有限公司
气动工具简介
www . tldim . com
2、回转式手工具型号 a 气砂轮型号均以“砂”字的汉语拼音第一个字母“S”后加 砂轮直径(㎜数)构成。另外对于砂轮回转中心轴线与气动发 动机轴线垂直的气砂轮在“S”字母后添加“J”以示区别，例 如：
山东同力达智能机械有限公司
气动工具简介
www . tldim . com
相邻两叶 α 片夹角
2 (max)
图二
山东同力达智能机械有限公司
气动工具简介
www . tldim . com
c 叶片式发动机的工作原理(以正反向等功率发动机为例)。 见图三
负 功
正 功
a
b 图三
c
d
山东同力达智能机械有限公司
山东同力达智能机械有限公司
气动工具简介
www . tldim . com
3、回转冲击类手工具 气扳机分为动扭式（冲击式）和静扭式（定扭矩）两大 类。目前，由于气动发动机停机滞后等诸多原因，扭矩控制 精度低于电动扭矩拧紧机，应用范围小于冲击式气扳机。现 只对冲击式气扳机型号作以下概述。 上世纪六十年代之前，我国生产的气扳机规格较多，有 欧美产品，也有日本产品。在建设第一座南京长江大桥时， 国家一机部组织部分大学科研机构和生产厂家，对各型气扳 机进行现场作业实验，综合各项技术参数，制订了系列标准， 就是现在仍在生产的QB系列气扳机（从QB8~QB42）。上世纪 七十年代，一种高速冲击式气扳机也大量应用。因而国家机 械部标准将气扳机分为高速型和低速型两类。冲击式气扳机 型号以“扳”字汉语拼音的第一个字母“B”后加最大拧紧螺 栓直径（㎜数）构成。对于不带行星减速机构的高速型气扳 机，在“B”字母后加注“G”（“高”的汉语拼音第一个字 母）。
山东同力达智能机械有限公司
气动工具简介
www . tldim . com
当前广泛使用的冲击式气扳机（定扭矩气扳机除外，原 理后面介绍）不具备控制扭矩能力，只能用于对拧紧扭矩要 求精度低的工作现场或精确拧紧前的预扭场合，但由于其重 量轻、效率高、仍广泛用于螺纹联接作业。操作中选用相近 型号的气扳机（小直径螺栓尤其重要），操作者以经验判别 （打击撞击声）拧紧质量。
S60
S150
砂轮直径60㎜ “砂”字汉语 拼音第一个字 母
SJ125
砂轮直径150㎜ “砂”字汉语 拼音第一个字 母
砂轮直径125
角向 ㎜ “砂”字汉语 拼音第一个字 母
山东同力达智能机械有限公司
气动工具简介
www . tldim . com
注：
SJ100 、 SJ125 角 向 气 砂 轮 两 回 转 中 心 夹 角 有 90° 和 120°两种。另外有些生产厂家把角向气砂轮冠名为角磨机。 而我厂的产品型号命名为SD100（端面气砂轮，D-端字第一 个汉语拼音字母）。
山东同力达智能机械有限公司
气动工具简介
www . tldim . com
B30
拧紧螺纹直径M30 “扳”字汉语 拼音第一个字 母
BG30
拧紧螺纹直径M30 高速型
“扳”字汉语 拼音第一个字 母 另外，定扭矩冲击式气扳机需在“B”字母后加注“D”字母
BD14
拧紧螺纹直径M14
定扭矩
“扳”字汉语 拼音第一个字 母
山东同力达智能机械有限公司
气动工具简介
www . tldim . com
如c所示叶片Ⅱ开启主排气孔，则ⅠⅡ之间的气压降至1.5 个大气压力，由于Ⅱ的受力面积仍大于Ⅰ，这段区间所做的 功仍为正功，直至ⅠⅡ对称于主排气孔中心线，此时ⅠⅡ两 叶片受力面积相等，做功为零。当叶片继续转，Ⅰ封闭主排 气孔至Ⅱ开启副排气孔这段区间气体压缩作负功。至于主排 气孔未封闭时和副排气孔开启后所作负功，由于压强远低于 进气压力，对发动机功率影响不大。 综上所述，如d所示，区间线以右区间是做正功区间，线 以左为作负功区间；发动机所做功是所有正功和负功的代数 和。这种发动机从理论上看，耗气量最少，节省能源，经济 指标好，即规格相同空压机和储气罐可供数量较多的气动工 具的用气。我厂生产的B30A、B42A等产品的发动机就是这 种类型的发动机 。
山东同力达智能机械有限公司
气动工具简介
www . tldim . com
二、常用气动工具的型号表示方法及用途 各种气动工具均由行业归口单位（天水凿岩机 械气动工具研究所）统一规定技术标准。对于常用 的气动工具的型号和用途，在此只作简单介绍。
山东同力达智能机械有限公司
气动工具简介
www . tldim . com
山东同力达智能机械有限公司
气动工具简介
www . tldim . com
Z 8
最大钻孔直径8㎜ “钻”字汉语 拼音第一个字 母
ZS80
最大钻孔直径80㎜ 双向 “钻”字汉语 拼音第一个字 母
ZSM23
最大钻孔直径23㎜ 木工气钻 双向 “钻”字汉语 拼音第一个字 母
ZＪ80
最大钻孔直径80㎜ 角向 “钻”字汉语 拼音第一个字 母
山东同力达智能机械有限公司
气动工具简介
www . tldim . com
1.气动发动机 气动发动机按其结构有多种，如叶片式发动机（有资料 称容积式发动机），活塞式发动机，透平式发动机等。活塞 式发动机具备低速，大扭矩的优点，但其体积大,设计制造难 度大，很少在手工具上使用。透平式发动机就像风车以压缩 空气吹动叶片使转子旋转，具有转速高的优势，但传递扭矩 小，常用气动工具现已较少选用。而叶片式发动机以其结构 简单，设计制造成本低，在手工具中大量应用，诸如气钻、 气砂轮、气扳机等选用的发动机均为叶片式发动机；气动发 动机还作为一个独立的产品（气马达）应用于石油开采等环 境恶劣，易燃易爆的工作场地。叶片式发动机不论规格大小 其结构和工作原理雷同。机械设计手册上有气马达的详细资 料，这里只作概述。
