第一章 轮式拖拉机的基本组成及名称解释
拖拉机各系统工作原理及配套机具
一、拖拉机的构造 二、动力系统 三、电气系统 四、底盘系统 五、液压系统 六、机具配套
0
拖拉机各系统工作原理及配套机具
一、拖拉机的构造：
拖拉机类型虽多，结构各不相同，但 均由三部分组成： 1.发动机 2.底盘 3.电气设备
拖拉机各系统工作原理及配套机具
二、动力系统（柴油机的基本构成）
骨架
两大机构
五大系统
l 汽缸盖 l 气缸套 l 机体 l 曲轴箱 l 油底壳
l 曲柄连杆机构（缸盖） l 配气机构（缸盖）
l燃料供给系统 l润滑系统 l冷却系统 l传动系统 l电气系统
2
拖拉机各系统工作原理及配套机具
柴油机外形
张紧轮 右
油标尺 水泵
节温器 左
加机油口
下
3
拖拉机各系统工作原理
8
拖拉机各系统工作原理及配套机具
燃油系统的构成和油路走向
9
拖拉机各系统工作原理及配套机具
空气滤清器
主滤芯
叶片环
集尘盘
安全滤芯
滤清器壳
排尘袋
进气管
• 空气滤清器的任务是确保给发动机以足够的保护，以被免在 灰尘颗粒条件下的非正常磨损；空气滤清器须有高的滤清效 率和高的储尘能力（高的使用寿命）。 10
拖拉机各系统工作原理及配套机具
润滑油型号选用: 15W-40 CF 低
温 CF CD CE CC
10W—30 高
15W—40
温
20W—50
质量级别依次提高
-30 -20 -10 0 10 20 30 40 50
根据气候温度变化选择粘度等级
15
拖拉机各系统工作原理及配套机具
涡轮增压器的使用要求
农机基础知识
（6）按照进气系统是否采用增压方 式分类
• 内燃机按照进气系统 是否采用增压方式可 以分为自然吸气(非增 压)式发动机和强制进 气(增压式)发动机。汽 油机常采用自然吸气 式；柴油机为了提高 功率有采用增压式的。
基本名词术语
1、上止点：活塞顶部距离曲轴回转中心线最远时的位 置，即活塞的最高位置。
一个工作循环。
柴油机工作原理
以四行程柴油机为例： 1、进气行程：是辅助行程 2、压缩行程：是辅助行程 3、作功行程：产生动力 4、排气行程：辅助行程
发动机基本构造
• 发动机是一种由许多机构和系统组成的复 杂机器。无论是汽油机，还是柴油机；无 论是四行程发动机，还是二行程发动机； 无论是单缸发动机，还是多缸发动机。要 完成能量转换，实现工作循环，保证长时 间连续正常工作，都必须具备以下一些机 构和系统。
曲柄连杆机构的功用和组成
• 曲柄连杆机构是活塞式内燃机进 行热功转换的主要机构。
• 功用是实现工作循环，完成能量转 换，以曲轴旋转的形式向外输出动力。
• 曲柄连杆机构由机体零件组、活塞 连杆组、曲轴飞轮组三部分所组成。
曲柄连杆机构的使用保养及拆装要点
1、保养：定期检查各零件的紧固情况；定 期拆下气缸盖，清除燃烧室、活塞顶、气 门和气门座上的积炭；定期清洗曲轴箱通 风装置；定期清除连杆轴颈滤油腔中的杂 质并清洗干净。
拖拉机构造讲解
固定式
摆杆式
3、液压悬挂装置
用途：提升农机具，操纵农机的升降；控制耕 作深度或保持农 机具离地高度； 组机电气系统主要由电源和用电设备 组成
• 主要功能是实现发动机的启动、发出保 证拖拉机安全行驶所需的信号以及照明 等
动力输出轴及轴端花键尺寸
动力输出皮带轮
拖拉机上安装皮带轮， 用以进行各种固定作 业，如抽水、脱粒和 发电等。动力输出皮 带轮是一个独立的部 件，可根据需要安装， 不用时就拆下保存， 以免妨碍工作。
皮带轮的布置
a） 后置皮带轮
b） 右侧皮带轮
2、牵引装置
• 牵引式连接最简单，即在拖拉机后面设有牵引装 置，直接以一点连接牵引式农机具或拖车。
一、发动机
• 发动机是拖拉机的动力装置，它的功用 是将燃烧产生的热能转变为机械能，通 过底盘实现拖拉机的行驶。我国生产的 农用拖拉机的发动机多为柴油机。
二、底盘
底盘是拖拉机传递动力的装置。其 作用是将发动机的动力传递给驱动轮和 工作装置使拖拉机行驶，并完成移动作 业或固定作用。这个作用是通过传动系 统、行走系统、转向系统、制动系统和 工作装置的相互配合、协调工作来实现 的，同时它们又构成了拖拉机的骨架和 身躯。
• 由电源设备、用电设备、配电设备三部 分组成。
谢谢观看！
08号 杨贵婷 16号 唐秋丽 31号 陈柳苑
四轮拖拉机
基本介绍
拖拉机的一类。即行走 装置是轮子的拖拉机。
有二轮（手扶拖拉机）、 四轮等多种型式。又分后轮 驱动和四轮驱动。
大马力轮式拖拉机有较 好的牵引性能，适于大农场 配带宽幅农具进行高速作 业。
基本组成

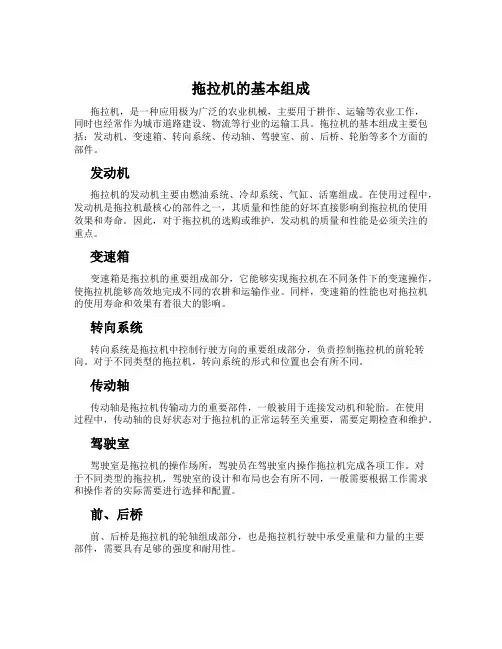

拖拉机的基本组成
拖拉机的基本组成拖拉机，是一种应用极为广泛的农业机械，主要用于耕作、运输等农业工作，同时也经常作为城市道路建设、物流等行业的运输工具。
拖拉机的基本组成主要包括：发动机、变速箱、转向系统、传动轴、驾驶室、前、后桥、轮胎等多个方面的部件。
发动机拖拉机的发动机主要由燃油系统、冷却系统、气缸、活塞组成。
在使用过程中，发动机是拖拉机最核心的部件之一，其质量和性能的好坏直接影响到拖拉机的使用效果和寿命。
因此，对于拖拉机的选购或维护，发动机的质量和性能是必须关注的重点。
变速箱变速箱是拖拉机的重要组成部分，它能够实现拖拉机在不同条件下的变速操作，使拖拉机能够高效地完成不同的农耕和运输作业。
同样，变速箱的性能也对拖拉机的使用寿命和效果有着很大的影响。
转向系统转向系统是拖拉机中控制行驶方向的重要组成部分，负责控制拖拉机的前轮转向。
对于不同类型的拖拉机，转向系统的形式和位置也会有所不同。
传动轴传动轴是拖拉机传输动力的重要部件，一般被用于连接发动机和轮胎。
在使用过程中，传动轴的良好状态对于拖拉机的正常运转至关重要，需要定期检查和维护。
驾驶室驾驶室是拖拉机的操作场所，驾驶员在驾驶室内操作拖拉机完成各项工作。
对于不同类型的拖拉机，驾驶室的设计和布局也会有所不同，一般需要根据工作需求和操作者的实际需要进行选择和配置。
前、后桥前、后桥是拖拉机的轮轴组成部分，也是拖拉机行驶中承受重量和力量的主要部件，需要具有足够的强度和耐用性。
轮胎轮胎作为拖拉机的唯一接触点，对于拖拉机的操控、稳定性、抓地力等都起着至关重要的作用。
需要根据拖拉机的型号和需要选择合适的轮胎，同时定期检查轮胎的磨损和气压等情况，以保证轮胎的正常使用寿命和效果。
综上所述，拖拉机的基本组成涵盖了发动机、变速箱、转向系统、传动轴、驾驶室、前、后桥、轮胎等多个方面的部件。
这些部件在拖拉机的使用中起着至关重要的作用，需要定期检查和维护，以保证拖拉机的正常使用寿命和效果。
拖拉机的工作原理及基本组成
拖拉机的工作原理及基本组成一、拖拉机的工作原理(一)轮式拖拉机的工作原理1、拖拉机的行驶拖拉机能行驶是靠内燃机的动力经传动系统，使驱动轮获得驱动扭矩Ｍk，获得驱动扭矩的驱动轮再通过轮胎花纹和轮胎表面给地面小、向后的水平作用力(切线力)，而地面对驱动力大小相等、方向相反的水平饭作用力Pk，这个Pk饭作用力就是推动拖拉机向前行驶的驱动力(也称喂推进力)。
当驱动力Pk足以克服前后车轮向前滚动阻力和所带农具的牵引阻力时，拖拉机便向前行驶。
若将驱动轮支离地面，即驱动力Pk等于零，则驱动轮只能原地空转，拖拉机不能行驶；若滚动阻力与牵引阻力之和大于驱动力Ｐk时，拖拉机也不能行驶。
由此可见轮式拖拉机行驶是由驱动扭矩驱动轮与地面间的相互作用而实现的，并且驱动力要大于滚动阻力与牵引阻力之和。
下面我们再分析一下影响拖拉机行驶有主要因素。
2、影响拖拉机行驶的主要因素(1)滚动阻力拖拉机的滚动阻力，主要是由于轮胎和土壤的变形而产生的，在拖拉机的重量作用下，轮胎被压扁、土壤被压实。
车轮在滚动过程中、轮胎沿圆周围方向与地面相接触的各个部上继被压扁变形，且把车轮前面高出土壤压下去使土壤压下去使土壤变形而形成轮辙，即产生了阻碍车轮向前滚动的滚动阻力。
影响滚动阻力的因素很多，主要与地面的坚实和潮湿程度上的垂直载荷的大小等因素有关。
对同一台拖拉机来说，若地面条件不同，其滚动阻力也不同，如在沥青和水泥或干硬地面上行驶滚动阻力小，拖拉机牵引力就大，在同样使用条件下，若加在轮胎上的重量越大，土壤在垂直方向的变形越大，滚动阻力也就越大。
一般说来，减少轮胎本身的变形和土壤垂直方向的变形，有利于减少滚动阻力。
若拖拉机在松软地面上行驶，采用低压轮胎，加大轮胎支承面积，则可减小土壤在垂直方向的变形，降低滚动阻力，从而提高牵引力。
由于拖拉机主要用于田间作业，多在松软地面上行驶，为减小土壤在垂直方向的变形，因此拖拉机一般采用的最低压轮胎，采用加宽轮胎也是同样的道理。
轮式拖拉机的构成
轮式拖拉机的构成轮式拖拉机是现代农业机械中常见的一种。
它主要由发动机、传动系统、转向系统、行走系统、制动系统、液压系统、电气设备等多个部件组成。
下面将对轮式拖拉机的各个部件进行详细介绍。
1. 发动机：轮式拖拉机常用内燃机或柴油机作为动力源。
发动机通过燃烧燃料来产生动力，驱动拖拉机的行走和作业。
发动机的性能直接影响到拖拉机的功率输出、燃油消耗和可靠性。
2. 传动系统：传动系统包括离合器、变速器和驱动桥等部分。
离合器用于实现发动机与传动系统的有效连接和分离。
变速器通过不同的齿轮组合，实现拖拉机的多档变速。
驱动桥负责将动力从变速器传递给车轮，实现拖拉机的行走。
3. 转向系统：转向系统是拖拉机控制方向的重要部分。
它通常由转向器、转向柱、前桥以及连接连接它们的部件组成。
转向器可通过操纵转向柱来实现车辆的左右转向。
前桥负责连接转向器和车轮，将转向的力量传递给车轮。
4. 行走系统：行走系统包括底盘、轮胎和悬挂系统等。
底盘是拖拉机的骨架，承载着各种部件。
轮胎是拖拉机与地面接触的部分，它直接影响到拖拉机的行走性能和通过能力。
悬挂系统则可以提高拖拉机在不平坦地面上的稳定性和平稳性。
5. 制动系统：制动系统包括主动制动和辅助制动。
主动制动主要由刹车踏板、刹车片和刹车油缸等组成，用于实现拖拉机的停车和减速。
辅助制动则包括手制动、发动机制动和倒车制动等，提供更多的制动方式。
6. 液压系统：液压系统用于实现拖拉机的液压操作，如起吊、倾卸、挖掘等。
液压系统由液压泵、液压阀、液压缸等部件组成。
液压系统的性能直接影响到拖拉机的作业能力和效率。
7. 电气设备：电气设备包括电瓶、发电机、点火系统、灯光等。
电瓶用于存储电能供给拖拉机的电气设备。
发电机负责给电瓶充电和为其他电器设备供电。
点火系统用于点火，启动发动机。
灯光则提供拖拉机夜间作业时需要的照明。
除了上述部件外，拖拉机还有其他一些重要部件，如驾驶室、座椅、后吊车架、附件接口等。
驾驶室提供驾驶员乘坐的空间和工作环境，座椅则提供舒适的坐姿。
拖拉机结构与使用完整详细版(一)
拖拉机结构与使用完整详细版(一)拖拉机是一种用于农业生产的重要工具。
它的结构和使用非常特别，本文将详细介绍拖拉机的结构和使用方法。
一、拖拉机结构拖拉机主要由五个部分组成：车架、动力系统、传动系统、操作系统和其他附属设备。
1. 车架：拖拉机的车架是将其他部件连接在一起的主要支架。
它通常由钢筋和焊接材料制成，以保证足够的稳定性和强度。
2. 动力系统：拖拉机的动力系统包括发动机、燃油系统、散热系统和排气系统。
发动机是拖拉机的心脏，产生动力以驱动其他设备。
3. 传动系统：传动系统是将发动机产生的动力传输到驱动轴的系统。
常见的传动系统有手动传动、液压传动和电子传动系统。
4. 操作系统：拖拉机的操作系统包括方向盘、油门、刹车和驾驶座椅等。
这些部件是控制拖拉机行驶和工作的关键。
5. 其他附属设备：拖拉机还配备了其他附属设备，例如灯光设备、刀具组件、挂架和拖绳等。
二、拖拉机使用方法1. 起动：要启动拖拉机，需要按下加速器踏板并转动钥匙。
如果发动机一开始没有启动，在阻塞情况下需要离合器，然后再尝试启动。
2. 行驶：在行驶过程中，需要适当地操作油门、刹车和方向盘，以便保证安全骑行。
注意保持拖拉机的速度适中，不能遵循太快或太慢。
3. 转向：当需要拐弯时，可以使用方向盘轻松转向。
为了使拖拉机拐弯更顺畅，驾驶员应该减速。
4. 使用其他设备：如果需要使用刀具或挂架等附属设备，需要按照相应的说明进行操作。
在使用这些设备时，一定要保持谨慎，注意安全。
5. 停车：如果需要停车，驾驶员应该让拖拉机缓慢地减速，然后制动。
当停车完毕后，驾驶员必须关掉发动机并将所有设备归位。
总之，拖拉机是一个非常重要的农业设备，它的结构和使用方法需要得到科学的管理和使用。
在实际操作中，一定要注意安全和维护，以确保设备的持久性和高效性。
简述拖拉机的组成及各部分作用
简述拖拉机的组成及各部分作用拖拉机的组成及各部分作用拖拉机的基本结构•引擎：提供动力的关键部件，负责驱动拖拉机的工作。
•底盘：拖拉机的主要支撑部分，承载和分散车辆的重量。
•礼盒传动系统：将发动机的动力传递给轮胎，控制拖拉机的速度和行驶方向。
•驾驶室：提供给驾驶员的工作空间，包括控制面板、座椅、方向盘等。
拖拉机的各部分作用引擎•作用：提供动力。
•组成：燃油系统、冷却系统、点火系统等。
•重要性：引擎的性能直接影响拖拉机的工作效率和承载能力。
底盘•作用：承载和分散车辆的重量。
•组成：车架、悬挂系统、轴等。
•重要性：稳定的底盘能够提供良好的操控性和安全性。
礼盒传动系统•作用：将发动机的动力传递给轮胎。
•组成：离合器、传动箱、传动轴等。
•重要性：礼盒传动系统可以控制拖拉机的行驶速度和方向，确保驾驶的准确性和稳定性。
驾驶室•作用：提供给驾驶员的工作空间。
•组成：控制面板、座椅、方向盘、仪表等。
•重要性：舒适的驾驶室能够提高驾驶员的工作效率和驾驶舒适度。
总结拖拉机作为一种重要的农业机械，在农业生产中发挥着重要作用。
了解拖拉机的组成及各部分作用，有助于我们更好地理解和使用拖拉机，提高农业生产的效益和质量。
拖拉机的其他部件除了以上提到的基本部件，拖拉机还包括一些其他重要的部件，如：轮胎•作用：提供拖拉机与地面的接触，承担车辆的载重和提供牵引力。
•特点：拖拉机的轮胎通常比较大且有着深花纹，以增加其在不平坦地面上的抓地力。
悬挂系统•作用：通过减震和支撑来提供舒适的驾驶体验。
•特点：拖拉机的悬挂系统通常较为简单，主要采用弹簧和减震器的组合。
制动系统•作用：控制拖拉机的停车和减速。
•组成：包括制动踏板、制动器、制动油缸等。
•特点：拖拉机的制动系统通常采用液压制动，能够快速响应并提供稳定的制动效果。
挂具•作用：用于连接和操作农机具和附属设备。
•组成：包括三点悬挂装置、牵引钩等。
•特点：拖拉机的挂具可以根据实际需求进行转换和调整，以完成不同的农业操作。
拖拉机构造讲解
• 动力输出皮带轮是拖拉机的一个附件，用于固 定作业。
动力输出轴
动力输出轴一般都布置 在拖拉机的后面，但也 有前置式的。国家标准 后置式动力输出轴离地 高度在500—700mm 范围内，并在拖拉机纵 向对称平面内，左、右 偏差不得超过500mm。 轴端都采用八齿矩形花 键
• 由电源设备、用电设备、配电设备三部 分组成。
谢谢观看！
08号 杨贵婷 16号 唐秋丽 31号 陈柳苑
轮式拖拉机行走系由车架、 行走轮、和前桥组成
两轮驱动的四轮拖拉机前轮 为导向轮，后轮为驱动轮。
（三）、转向系
用以改变拖拉机 的行驶方向和保持拖 拉机直线行驶的机构。
轮式拖拉机的转 向系可分为机械式、 液压助力式和冷液压 式 3种。
转向方式可分为 前轮转向、后轮转向、 四轮转向和折腰转向 几种。一般轮式拖拉 机大多采用拉机的动力装置，它的功用 是将燃烧产生的热能转变为机械能，通 过底盘实现拖拉机的行驶。我国生产的 农用拖拉机的发动机多为柴油机。
二、底盘
底盘是拖拉机传递动力的装置。其 作用是将发动机的动力传递给驱动轮和 工作装置使拖拉机行驶，并完成移动作 业或固定作用。这个作用是通过传动系 统、行走系统、转向系统、制动系统和 工作装置的相互配合、协调工作来实现 的，同时它们又构成了拖拉机的骨架和 身躯。
（一）传动系
原理：将发动机的动 力传送达到拖拉机的 驱动轮和动力输出装 置并根据工作需要， 改变拖拉机的行驶速 度、牵引力以及使前 进或后退，平稳起步 或停车。机械式和液 压式。包括离合器、 变速箱、中央传动和 最终传动装置等。
（二）、行走系
轮式拖拉机基础知识
2、按行走方式分： 履带式、轮式、半链轨式
3、按驾驶方式分： 方向盘式、操纵杆式、手扶式
4、按功率大小分：
小型、中型、大型
1、小型14.7千瓦（20 马力）以下
2、中型14.7～73.6千瓦 （20～100马力） 3、大型73.6千瓦（100 马力）以上
（二）拖拉机的型号
一般由系列代号、功率代号、 型式代号、功能代号和区别标志组 成。
使柴油机产 生一定输油压 力，用以克服 管路及滤清器 的阻力，以保 证连续稳定地 向高压油泵供 给足够的柴油。
燃油供给系统
2.喷油泵的功用：是 根据发动机的负荷大 小，按其工作顺序， 在规定时间里，将一 定量的柴油以一定的 压力送往喷油嘴，而 喷入燃烧室。
燃油供给系统
3.喷油器功 用：喷油器 对高压泵送 来的柴油按 一定压力要 求送往喷油 嘴，而喷入 燃烧室。
（一）发动机基本情况
2.柴油机和汽油机的点火方式有 什么不同？
柴油发动机是柴油混合气经压缩后温
度升高自燃着火(属于压燃式点火);
汽油发动机是利用磁电机产生的高压
电，再由火花塞产生火花进行点火(属于 点燃式点火)。
柴油机的组成
n 曲柄连杆机构与机体零件 n 配气机构与进排气系统 n 燃油供给系统 n 润滑系统 n 冷却系统 n 起动系统
➢传动系统 ➢转向系统 ➢制动系统 ➢行走装置
（一）传动系
是发动机与驱动轮之间所有传动部件。轮式： 离合器、变速箱、后桥（中央传动和最终传 动）。
（一）传动系
1、离合器
离合器安装在发动机与变速箱 之间，用来是切断和传递两者 之间动力的。由主动部分、被 动部分、压紧装置、操纵机构 组成。
（一）传动系
进排气系统
简述拖拉机的组成及各部分作用
简述拖拉机的组成及各部分作用拖拉机是一种用于农业和工程作业的机械设备。
它由许多不同的部件组成，每个部件都有着特定的作用和功能。
第一部分：发动机和传动系统拖拉机的发动机是其最核心的部件，负责提供动力以驱动整个机器的运转。
发动机通常是内燃机，可以使用汽油、柴油或其他燃料。
传动系统则负责将发动机产生的动力传递到拖拉机的轮胎或履带上，以便拖拉机能够移动和工作。
第二部分：车架和悬挂系统拖拉机的车架是用于支撑和连接各个部件的框架结构。
车架通常由钢材制成，具有足够的强度和刚性。
悬挂系统则负责减震和支撑拖拉机的车身，使其在不平坦的地面上能够保持稳定和平稳的行驶。
第三部分：驾驶室和控制系统驾驶室是拖拉机上供驾驶员操作和控制的空间，通常位于前部或中部。
驾驶室内配有驾驶座椅、操纵杆、踏板和仪表盘等设备，用于控制拖拉机的运动和执行各种功能。
第四部分：工作装置和附件拖拉机的工作装置和附件根据具体的用途和需求而有所不同。
常见的工作装置包括割草机、翻地机和挖掘机等，用于完成农业和工程作业。
附件则是根据具体工作而添加的额外设备，例如拖车和挂具等。
第五部分：电气系统和液压系统拖拉机的电气系统主要用于提供电力，以点火、点灯和供电给其他电子设备。
液压系统则负责驱动工作装置和控制附件的运动。
液压系统通过液压泵和液压油来传递动力。
总结：拖拉机是由发动机、传动系统、车架和悬挂系统、驾驶室和控制系统、工作装置和附件、电气系统和液压系统等多个部件组成的机械设备。
每个部件都有着特定的作用和功能，共同协作使拖拉机能够完成各种农业和工程作业。
拖拉机的设计和组成旨在提高工作效率、减轻劳动强度，并满足不同工作需求的要求。
拖拉机制造介绍
拖拉机制造介绍拖拉机是一种专门用来拖拽种植机械的农业机械，由于它的体积小，操纵性强，既可以用于货运，又可以用于农业生产，是农业劳动力中重要的机械设备，近年来，拖拉机的制造技术不断进步，制造工艺日益完善。
下面就来介绍一下拖拉机的制造技术。
一、拖拉机的主要部件拖拉机由发动机、变速器、底盘、拖拽设备等主要部件组成。
发动机是拖拉机的动力源，其工作原理是将燃料燃烧后排出高温高压燃气，利用发动机的活塞运动，将燃气中的能量转换成机械能，通过活塞连杆连接出来的变速器轴下端的输出轴，将机械能传递到底盘的传动轴上，达到拖拉机车辆的运行目的。
二、拖拉机的变速箱拖拉机的变速箱是由变速器、离合器、联轴器、液压系统等组成的，变速器的作用是改变输出轴的转速，改变车辆的行驶速度；离合器是拖拉机变速箱的一种重要组成部分，它可以提供一个可靠的断开连接，简化拖拉机车辆的司机传动操作。
三、拖拉机的底盘拖拉机的底盘是提供动力、支撑负荷及拖拉其他设备的基础部件，主要由驾驶室、悬架装置、发动机舱等组成。
驾驶室是拖拉机的指挥台，具有良好的机动性；悬架装置包括底盘的前后悬架和旋转装置、悬架旋转臂等，悬架装置的作用是支撑和拖拽有关机械的负荷，同时还能提供一定的悬架减震效果；发动机舱用于安装发动机，是拖拉机底盘和拖拽设备之间最重要的连接部件。
四、拖拉机的拖拽设备拖拉机的拖拽设备是拖拉机重要的部件，其主要由牵引部件、半挂车及拖拉设备组成，其中牵引部件由牵引传动轴、牵引轮和牵引支架等组成，其作用是将变速箱传动轴上的动力传送到地面；半挂车由牵引车轮底座、半挂车轮、半挂车轴底座等组成，半挂车是拖拉机拖拉设备的重要部件，主要用于支撑拖拉设备，半挂车还起到提高车辆拖拉能力的作用；拖拉设备是拖拉机的最重要部件，主要用于安装拖拽物体，可以完成机械农业生产的基本工作。
五、拖拉机的控制系统拖拉机的控制系统是拖拉机的重要部分，主要由操纵部件、油门控制部件、转向控制部件和照明灯等组成，操纵部件的作用是改变车辆的行驶方向，油门控制部件的作用是控制车速；转向控制部件的主要作用是调整车辆的行驶角度；照明灯用于在晚上行车时照亮路面，提高行驶效率。
拖拉机构造讲解(一)
拖拉机构造讲解(一)拖拉机是农业生产中使用频率最高的机械化设备之一，它的构造十分复杂，由许多部件组成。
在这篇文章中，我们将对拖拉机的构造进行详细的讲解。
1. 车架拖拉机的车架是支撑整车的骨架，它由钢板焊接而成。
车架上有前叉、后桥、油箱、挂提器等部件。
前叉位于整车的前部，用于连接前轮，使其能够转动。
后桥位于拖拉机的后部，它是驱动整车的关键部件。
油箱用于储存燃料，而挂提器则用于连接农机具。
2. 发动机拖拉机的发动机是整个车辆的心脏，它为整车提供动力。
发动机常见的类型有柴油发动机和汽油发动机。
它的结构包括缸体、缸盖、进气道、排气道、燃烧室、曲轴、连杆等部分。
3. 变速器拖拉机的变速器是控制整车速度的重要部分。
变速器中较为常见的类型有手动变速器和自动变速器。
手动变速器由离合器、变速杆、齿轮机构等组成，通过控制变速杆的位置来改变齿轮的配比，从而实现变速。
自动变速器则通过电子控制系统来实现变速。
4. 操纵部件拖拉机的操纵部件包括方向盘、加速踏板、刹车踏板等。
方向盘用于控制拖拉机的方向，加速踏板用于控制拖拉机的速度，而刹车踏板用于控制拖拉机的制动效果。
5. 制动系统拖拉机的制动系统是保证行驶安全的重要部分。
制动系统包括脚刹和手刹两种类型。
脚刹是踏板式的制动器，它通过踏下踏板来使制动器夹住车轮从而实现制动。
手刹则是把手式的制动器，它通过把手杆向上拉来使制动器夹住车轮从而实现制动。
总之，拖拉机是一种十分重要的机械化设备，其构造包括车架、发动机、变速器、操纵部件和制动系统等多个部分。
只有深入了解拖拉机的构造，才能够更好地操作和维护拖拉机，使其长期保持良好的使用效果。
拖拉机构造图文详细解读
传动系
农业部大马力轮拖高级工培训
传动系
农业部大马力轮拖高级工培训
传动系
农业部大马力轮拖高级工培训
传动系
农业部大马力轮拖高级工培训
传动系
农业部大马力轮拖高级工培训
传动系
农业部大马力轮拖高级工培训
传动系
农业部大马力轮拖高级工培训
离合器
离合器由主动部分、从动部分、压紧机构和操纵机构组成
农业部大马力轮拖高级工培训
液压悬挂系统
农业部大马力轮拖高级工培训
牵引装置
农业部大马力轮拖高级工培训
牵引装置
农业部大马力轮拖高级工培训
工作装置
液压悬挂系统 液压系统：产生液压能，驱动悬挂装置和农具提升 或下降，驱动外接油缸或马达。 悬挂装置：连接农具，传递升降力和牵引力，保证 农具在运输时的正确位置。三点悬挂：
农业部大马力轮拖高级工培训
工作装置
液压悬挂系统 液压系统：产生液压能，驱动悬挂装置和农具提升 或下降，驱动外接油缸或马达。
悬挂装置：连接农具，传递升降力和牵引力，保 证农具在运输时的正确位置。
农业部大马力轮拖高级工培训
液压系统
按照油泵、油缸和分配器等主要元件在拖拉机上的布置位置和结构特点的不同， 可分为三种类型：
1. 分置式液压系统：将油泵、 油缸、分配器等元件分别安 装在拖拉机的不同部位， 相互用有关连接。如东方 红-75。 2. 半分置式液压系统：除油 泵单独安装在拖拉机适当部 位外，其余（油缸、分配器、 操纵等）元件布置在提升器 总成中。
超前率：为了保证四轮驱动拖拉机的转向性能，一般设计拖拉机 前轮线速度比后轮稍快。 超前率过大，增加轮胎的磨损和不必要的功率损耗。一般控制在 5%之内。
简述拖拉机的组成及各部分作用(一)
简述拖拉机的组成及各部分作用(一)拖拉机的组成及各部分作用引言拖拉机是一种广泛应用于农业和工程领域的特种车辆。
它由多个部件组成，每个部件都有着不可或缺的作用。
本文将简要介绍拖拉机的组成及各部分的功能。
主要组成部分及作用1. 发动机•装置在拖拉机前部的的发动机是拖拉机的动力来源。
•发动机负责产生动力，驱动拖拉机进行运输或操作其他机械。
2. 底盘•底盘是拖拉机的支撑结构，由车架和悬挂系统组成。
•车架承载着各个部件和装置，保证了整车的结构强度和稳定性。
•悬挂系统可以缓冲并吸收地面不平，提高了拖拉机在不同地形上的行驶舒适性。
3. 传动系统•传动系统将发动机的动力通过各种传动装置传递给拖拉机的轮胎。
•传动系统包括离合器、变速器、传动轴和齿轮等，它们一起协同工作，使拖拉机能够根据需要调整速度和转向。
4. 操纵系统•操纵系统是拖拉机的操作控制系统。
•主要包括方向盘、操纵杆、踏板等部件，通过操纵这些部件可以控制拖拉机的行驶方向和速度。
5. 前进架•前进架是拖拉机的前部组件，用于支撑和控制拖拉机挂载的农机具或工程设备。
•前进架可以根据需要调节高度和倾斜角度，以适应不同的作业需求。
6. 动力输出设备•动力输出设备将拖拉机的动力传递给农机具或工程设备。
•常见的动力输出设备有挂接装置、万向节等，它们使农机具或工程设备能够进行工作。
7. 辅助装置•拖拉机还配备了一些辅助装置，用于提高操作效率和保障操作安全。
•这些装置包括液压系统、电气装置、照明设备、传感器等，它们为拖拉机的操作和维护提供了便利。
总结拖拉机作为一种重要的农机工具，其组成部分各具功能，协同工作，为农业生产和工程建设提供了有力支持。
了解拖拉机的组成及各部分作用，对于合理使用和维护拖拉机具有重要意义。
重要性和应用领域1. 农业领域•拖拉机在耕种、播种、施肥、喷洒农药等农业操作中起到了关键作用。
•它的强大动力和机械化操作能力大大提高了农作物的种植效率和质量。
2. 工程领域•拖拉机在土地平整、挖掘、装卸货物等工程作业中广泛应用。
第一章拖拉机
门的开闭。
配气机构
（三）燃油供给系统
柴油机供给系是 为发动机供给空 气和燃油的，由
燃油供给装置、
空气供给装置、
废气排出装置组
成。
燃油供给系统作用：根据柴油机不同工 况的要求，供给干净、足量的新鲜空气， 定时定量定压地把柴油喷人气缸。混合 燃烧后，排尽废气。
燃油供给系统
二、发动机
发动机是拖拉机的动力 装置，安装在拖拉机上发动 机通常采用柴油发动机。
发动机基本情况
柴油机和汽油机的点火方式有什 么不同？
柴油发动机是柴油混合气经压缩后温度升高
自燃着火(属于压燃式点火);
汽油发动机是利用磁电机产生的高压电，再
由火花塞产生火花进行点火(属于点燃式点火)。
柴油机的组成
一般说来，拖拉机的外形尺 寸小，重量轻，行走装置对
地面接地压力小，拖拉机最
低点离地面间隙大。其通过
性能就好。
(五）拖拉机的机动性
包括拖拉机行驶的直线性及操纵性两 个方面。 行走直线性能：拖拉机向前或向后 直线行驶时，不自动偏离直线方向， 由于受外界影响而偏离后，又有足 够的自动回正的能力，这称为行走 直线性能好。
（八）拖拉机的结构重量和结构比重量
结构重量：指拖拉机没有加油，水、未 装配重，未坐驾驶员时拖拉机的重量。 拖拉机的使用重量：包括油、水、手扶 拖拉机还包括佩带农具的重量。 结构比重量：拖拉机每千瓦所占的重量 称为结构比重量。是衡量拖拉机消耗金 属和技术水平的一个重要指标。
第二节 拖拉机的构造及工作过程
（二）按行走方式分类
1.轮式拖拉机
四驱和两驱拖拉 机
2.履带式拖拉机
可提高牵引性能。主
要适用于土质粘重，
拖拉机的结构组成
拖拉机的结构组成拖拉机是一种流行的机械设备，也是农业生产中不可或缺的一部分。
拖拉机的结构组成由多个部分构成，下面我将为大家详细介绍拖拉机的结构组成。
1.底盘结构拖拉机的底盘结构是拖拉机的基础，这一部分包括车架、前桥、后桥、悬挂、操纵系统等。
底盘结构的设计是为了能够承受拖拉机本身的重量和所拉的负载，并且需要具有一定的强度和耐用性。
2.发动机结构拖拉机的发动机是驱动拖拉机运行的核心，它需要提供足够的动力，以使拖拉机能够顺利行驶。
发动机结构包括排气系统、燃油供应系统、点火系统、冷却系统、润滑系统等。
3.传动系统传动系统是将发动机的动力传递到车轮上的重要部分。
其主要包括离合器、变速箱及其控制装置、主从变速器、后桥等。
4.控制系统拖拉机的控制系统包括方向盘、制动器、油门、离合器、挂档杆等。
这些零部件可以进行控制和调整，以保证拖拉机的准确运行。
5.配件系统拖拉机的配件系统是为了提高拖拉机的效率和实用性而设计的。
例如，拖拉机的附属设备如拖拉机刀具、灌溉设备，以及拖拉机发电机、换气风扇等设备。
6.转向系统拖拉机的转向系统是控制拖拉机方向的重要组成部分，通常包括前轮转向装置、转向机构、转向缸等等。
7.电气系统拖拉机的电气系统用于控制拖拉机中的电气设备，例如，前后灯、喇叭、点火开关等。
电气系统需要稳定可靠，以充分保证拖拉机的安全性。
总之，拖拉机的结构组成是一个庞大而具体的系统，它由多个部分组成，这些部分必须密切配合以确保拖拉机的顺畅运作。
这些部分的质量和期望导致的维护工作也会显著影响拖拉机的性能。
简述拖拉机的组成及各部分作用
简述拖拉机的组成及各部分作用拖拉机是一种用于农业和建筑工程的机械设备，它的主要作用是牵引和驱动农用或工程用的车辆和机械设备。
拖拉机由多个部分组成，每个部分都有着特定的作用。
本文将简要介绍拖拉机的组成及各部分的作用。
一、发动机发动机是拖拉机的动力来源，它负责提供动力以驱动整个机械设备。
发动机的种类多样，常见的有柴油发动机和汽油发动机。
拖拉机的发动机通常具有较高的功率和扭矩，以应对不同的工作需求。
二、传动系统传动系统是将发动机的动力传输到车轮的重要部分。
它包括离合器、变速器、传动轴和差速器等组件。
离合器用于连接和断开发动机与传动系统之间的动力传输，变速器则用于调整车辆的速度和扭矩。
传动轴将动力传输到车轮上，而差速器则用于使两个驱动车轮能够以不同的速度旋转，以适应曲线行驶和转弯。
三、驾驶室驾驶室是拖拉机上供驾驶员操作和控制的空间。
它通常由驾驶座椅、方向盘、仪表板和操纵杆等组成。
驾驶室的设计应考虑到驾驶员的舒适性和安全性，以便驾驶员能够在长时间的作业中保持良好的工作状态。
四、底盘底盘是拖拉机的支撑结构，它由车架、悬挂系统和轮胎等组成。
车架是拖拉机的主要支撑部分，它承载着整个机械设备的重量，并将其传递到地面。
悬挂系统则用于减震和稳定车身，以提供平稳的行驶和操作条件。
轮胎是拖拉机与地面接触的部分，它对拖拉机的行驶性能和通过性能有着重要的影响。
五、动力输出装置动力输出装置是将拖拉机的动力输出到外部设备的部分。
它包括功率输出轴和液压系统。
功率输出轴是用于驱动农具和其他机械设备的动力输出装置，它通常位于拖拉机的后部。
液压系统则用于提供液压动力，驱动液压缸和液压马达等设备。
六、附属设备附属设备是拖拉机上的其他辅助装置，例如灯具、喇叭、雨刷器、空调等。
这些设备提供了额外的便利和舒适性，使驾驶员能够在各种工作环境下更好地操作和驾驶拖拉机。
拖拉机由发动机、传动系统、驾驶室、底盘、动力输出装置和附属设备等多个部分组成。
每个部分都有着特定的作用，共同构成了一台完整的拖拉机。
简述拖拉机总体构造
简述拖拉机总体构造1 拖拉机拖拉机是一种大型机械，主要用于土地犁沟、施肥、耕种、收割、运输等农业作业。
拖拉机由发动机组、传动系统、操纵系统、前轮(或后轮)驱动部件，以及与这些部件相关的电气系统组成。
1.1 发动机拖拉机的发动机通常是柴油发动机，这种发动机的种类比较多，主要以涡轮增压型柴油发动机为主。
发动机由燃料供应系统、润滑系统、火花塞系统、燃烧系统、冷却系统、排气系统和调整与控制系统等组成。
1.2 传动系统拖拉机的传动系统由发动机、轴箱、轴承、联轴器、活动臂、驱动轮等组成，其中联轴器用于连接发动机与其他传动元件，而活动臂则用于控制前轮(或后轮)的转向。
1.3 操纵系统拖拉机的操纵系统由差速器、节棍、操纵手柄、离合器、换挡杆等组成，差速器起到使得发动机动力能有效传到车轮上的作用，而节棍则用于控制拖拉机的转向，而操纵手柄可以控制前方和侧方的转向。
1.4前轮（或后轮）驱动部件拖拉机的前轮（或后轮）驱动部件由传动链、差动器和前轮（或后轮）驱动轮组成，传动链起传动作用，差动器用于连接不同部件以形成一个整体，而前轮（或后轮）驱动轮则用于推动拖拉机的前进。
1.5 电气系统拖拉机的电气系统主要包括点火系统、充电系统和控制系统，点火系统用于控制拖拉机发动机的启动和停止，充电系统则用于为电气系统供电，而控制系统则用于控制拖拉机的各个部分运作。
通过以上描述，可以看出拖拉机由发动机组、传动系统、操纵系统、前轮(或后轮)驱动部件，以及与这些部件相关的电气系统组成，在为农业作业提供帮助的同时，也大大提升了农业生产的效率和效用，拖拉机的出现也标志着农业作业的现代化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章轮式拖拉机的基本组成及名称
解释
第一章轮式拖拉机的基本组成及名称解释
2010年09月24日
拖拉机的形式和大小虽不相同，但都是由发动机、底盘和电器设备三大部分组成。
1、底盘在拖拉机的结构中，除发动机和电器设备以外的所有其他系统和装置，统称为底盘。
底盘的作是支承整机全部重量，传递动力。
底盘是由传动系统、行走系统、转向系统、制动系统和工作装置组成。
（1）传动系统
轮式拖拉机的传动系统由离合器、变速箱、后桥（中央传动和最终传动）组成。
①离合器
a、离合器的功用是分离和接合发动机同时传给传动系动力，以利于变速箱的挂挡（或换挡）和使拖拉机平稳地起步、变速和停车，同时防止传动机件过载损坏而起保护作用。
b、离合器的组成。
拖拉机广泛采用的是摩擦式离合器。
由主动部分、从动部分、压紧机构和操纵机构四部分组成。
主动部分同飞轮一起旋转，它包括飞轮、离合器盖和压盘等。
从动部分包括从动盘和离合器轴，从动盘的两边铆有摩擦片。
压紧机构是装在压盘与离合器盖之间的几组螺旋弹簧。
操纵机构由分离轴承、分离轴承座、分离杠杆、拨叉、拉杆和踏板等组成。
c、工作原理。
摩擦式离合器依靠其主动部分和从动部分摩擦表面之间的摩擦力来传递动力。
当离合器处于结合位置时，发动机的全部扭矩通过离合器摩擦片传给离合器轴。
分离离合器时，离合器主动部分和从动部分之间出现间隙，摩擦力消失，切断发动机动力。
②变速箱
a、变速箱的组成。
拖拉机变速箱大多为强制操纵的齿轮式变速箱，主要由变速装置（变速箱壳体、齿轮、轴、轴承）和操纵机构（包括换挡机构和
锁定机构）两部分组成。
b、变速箱的工作原理。
常用的滑动齿轮变速箱主要由不同传动比的多对啮合齿轮和互相平行的轴组合而成。
通过变速箱操纵机构来移动滑动齿轮，
使变速箱中各轴上的齿轮处于不同的啮合和排挡位置，从而实现减速增扭、变
速变扭、空挡和倒挡。
③后桥
后桥的功用是将变速箱传来的动力进一步减速增扭。
轮式拖拉机的后
桥由中央传动、差速器和最终传动等部件组成。
a、中央传动。
轮式拖拉机的中央传动一般由一对螺旋圆锥齿轮组成。
动力由小圆锥齿轮传给大圆锥齿轮，从而实现减速增扭。
同时锥齿轮传动还可
以改变动力传递的方向，适应驱动轮转动方向的要求。
b、最终传动。
由一对外齿啮合的圆柱齿轮组成。
最终传动有内置式（即最终传动布置在后桥壳内）和外置式（设有单独的最终传动箱）两种开式。
c、工作原理。
由变速箱传来的动力经中央传达室动减速增扭，并改变动力传递方向后，差速器驱动最终传动主动齿轮带动从动齿轮转动，从动齿轮
通过驱动半轴带动轴带动驱动轮转动，使拖拉机获得行驶动力。
（2）行走系统
行走系统的功用是将传动系统传来的扭矩转化为拖拉机行驶的驱动力，使机车行走，并支承全车重量。
轮式拖拉机行走系统主要由前桥、车架和车轮等组成。
前桥主要由前轴、摇摆轴和转向节总成等组成。
车轮包括导向轮和驱动轮，它们一般由轮胎、轮圈、轮辐和轮毂等组成。
车架介于行走系统与拖拉机机体之间，它支撑着机
体，并连接着行走系统，用来安装发动机、传动系统和行走系统，使拖拉机成
为一个整体。
（3）转向系统
轮式拖拉机的转向系统由转向器、转向传动机构和差速器等组成。
转
向器由方向盘、转向轴、啮合传动副、转向摇臂轴和壳体等组成。
（4）制动系统
制动系统的功用是把驾驶员或其他能源的作用力传给制动器，使制动
器产生摩擦力矩，从而迫使驱动轮转速降低、停止转动或单边制动协助转向。
有些拖拉机有两套各自独立的制动系统；一套行走制动系统，一套停车制动系统。
前者多用踏板由脚操纵；后者一般用手柄操纵，又称驻车制动器。
制动系
统由制动器和制动操纵机构两部分组成。
①制动器。
拖拉机普遍采用摩擦式制动器，按其摩擦表面形状分为带式、蹄式和盘式三种。
制动器由旋转元件（如制动鼓、摩擦盘）和制动元件
（如制动带、制动蹄、制动压盘）等组成。
②制动操纵机构。
有机械式、气压式和液压式三种。
拖拉机大多采用
机械式操纵机构，拖车一般采用气压式操纵机构。
机械式操纵机构由制动踏板、传动杆件（拉杆、制动器摇臂）和踏板回位弹簧等组成。
气压式操纵机构由制
动踏板、制动控制阀、制动气室和管路等组成。
（5）工作装置
工作装置的功用是把拖拉机的动力传递给农具，使拖拉机和农具配合
进行各种形式的作业，如田间、运输和固定作业。
工作装置由动力输出装置、
牵引装置和悬挂装置等部分组成。
①动力输出装置。
包括动力输出轴、驱动皮带轮等。
②牵引装置。
由牵引架组成，用双头螺栓固定在后桥壳上。
③悬挂装置。
通常采用液压传动为提升动力，操纵农机具的提升与降落，自动调节或控制农机具的耕深。
液压悬挂装置由液压系统（包括油缸、分
配阀、油箱、油泵等液压元件）、悬挂机构（包括上、下拉杆，左右升降臂及
左右提升杆等）和操纵机构（包括操纵手柄和自动控制机构）组成。
2、电气设备电气设备的作用是启动发动机、夜间照明、工作监视、
故障报警及自动控制等。
由电源和用电设备两大部分组成。
电源分交流和直流两种。
手扶拖拉机采用交流发电机供电；轮式和履
带式拖拉机普遍采用直流电源，包括蓄电池和硅整流发电机、调节器等。
用电设备主要包括启动电机、喇叭、灯、仪表、指示信号设备和开关等。
（1）蓄电池
①蓄电池作用。
蓄电池是一种能将化学能转变为电能，又能将电能转
变为化学能储存的装置。
其功用是在发电机不工作或发电机工作电压低于蓄电
池电压时，由蓄电池向各个用电设备供电，如启动、照明、信号等；在用电负
荷过大超过发电机供电能力时，由蓄电池和发电机共同供电；在用电负荷小时，发电机向蓄电池充电，蓄电池将电能储存起来。
②蓄电池的组成。
蓄电池由正负极板、隔板、电解液、壳体和极桩等
基本部件组成。
正负极板由栅架和活性物质组成。
正负极分别焊成极板组，负
极板组的片数比正极板片数多一片。
一个单格电池内，不论正负极片数是多少，其平均电压为2伏，片数越多或面积越大，容量就越大。
电解液是由纯硫酸与蒸馏水按一定比例配制而成，其比重一般在
1.26~1.29之间。
蓄电池的充放电是靠正负极板上的工作物质与电解液中的硫
酸所起的反应来实现的。
③蓄电池的型号。
一般由五个部分组成：第一部分数字表示单格电池
的数量。
第二部分表示电池用途。
启动型蓄电池用"起"字的汉语拼音第一个字母"Q"表示。
第三部分表示蓄电池特征。
A表示干荷电池，B表示薄极板结构，W
表示免维护电池。
第四部分表示额定容量值。
第五部分表示特殊性能代号。
G 表示高启动率性能。
（2）发电机
①永磁交流发电机。
由于其结构简单，价格便宜，不需配调节器，广泛用于手扶拖拉机上。
永磁交流发电机主要由定子线圈、转子线圈、端盖等组成。
②硅整流交流发电机和电压调节器。
主要由定子、转子、整流器和机壳等组成。
硅整流发电机的输出电压是随发动机的转速变化而变化的。
为了使发电机输出稳定的电压，需要用调节器来自动调节和控制硅整流发电机的输出电压。
（3）启动电机
启动电动机（又称启动马达）装在发动机飞轮壳体的前端面上。
启动机通入直流电后，其前端的齿轮与发动机飞轮上的齿圈啮合，带动发动机飞轮旋转，使发动机启动。
启动电机由直流电动机、传动机构、控制机构三部分组成。
直流电动机由电枢、磁极、端盖、机壳和电刷及刷架组成。
传动机构安装在启动机轴的花键部分，由驱动齿轮、单向离合器、拨驻、啮合弹簧等组成。
控制机构包括吸拉线圈、保持线圈、静触点、动触盘和衔铁、铁芯等。
传动机构作用是启动时，使驱动齿轮沿启动机轴移出，与飞轮啮合，将直流电动机的电磁转矩传递给发动机的曲轴；启动后，使驱动齿轮与启动机轴自动脱开。
（4）照明、仪表及信号装置
①照明灯。
是拖拉机夜间照明的主要照明工具。
照明灯在结构上采用光这组件，包括反射镜、配光镜、光源三个部分。
②信号设备。
在拖拉机转向、倒车、机油压力偏小、水温过高、燃油剩量不足和电瓶不充电时发出信呈，警示人们注意。
主要包括转向信号装置、倒车警报装置、机油压力警告指示灯装置、水温指示警告灯、燃油量指示灯和充电指示灯。
③仪表。
用来指示拖拉机工作时的电流、电压的大小，水温的高低，燃油、里程的多少和转速快慢。
包括电流表、机油压力表、水温表、燃油表、车速里程表和转速表。
