拖拉机液压系统的工作原理

拖拉机液压系统操作规程

拖拉机液压系统操作规程1. 引言拖拉机液压系统是拖拉机重要的工作控制系统之一，它通过液压力传递工作力，实现各种工作装置的运动和操作。

为了确保拖拉机液压系统的正常运行，保护设备和人员的安全，制定本操作规程，规范液压系统的操作。

2. 液压系统的组成拖拉机液压系统主要由以下部分组成：1.液压泵：将机械能转化为液压能的装置，供给液压系统提供动力；2.液压阀：控制液压系统各部件的流量、压力和方向；3.液压缸：将液压能转化为机械能的装置，用于驱动拖拉机的工作装置运动；4.油液储罐：储存液压油并保持其油位稳定；5.油管和管路：连接液压元件，传递液压力。

3. 操作规程3.1 液压系统的检查在操作拖拉机液压系统之前，应当进行液压系统的检查，确保其正常运行。

具体步骤如下：1.检查液压油的油位，保持在规定范围内；2.检查液压油的清洁度，如发现油中有杂质或变质，应及时更换；3.检查液压油的油温，应在正常工作温度范围内；4.检查液压泵和液压缸的工作状态，如异常应及时修复。

3.2 液压系统的启动和停止在启动和停止拖拉机液压系统时，需按照以下步骤进行操作：3.2.1 启动液压系统1.打开油液储罐的油位调节阀，确保油液能够正常流入液压系统；2.启动拖拉机发动机，并使其达到正常工作转速；3.检查液压泵的工作状态，如无异常可以开始操作。

3.2.2 停止液压系统1.先关闭液压泵，停止向液压系统供油；2.停止拖拉机发动机；3.关闭油液储罐的油位调节阀。

3.3 液压系统的操作注意事项在操作拖拉机液压系统时，需要特别注意以下事项：1.定期检查液压系统的密封件，如发现泄漏应及时更换；2.操作液压阀时，应根据操作说明书正确调整阀口，并避免过大或过小的液压力；3.避免长时间使用液压系统，以免过热导致设备损坏；4.在操作液压系统时，应注意周围环境的安全，避免因操作不当造成意外伤害。

3.4 液压系统的日常维护为了保证拖拉机液压系统的正常运行和延长使用寿命，需要进行日常维护。

拖拉机液压行走的原理是

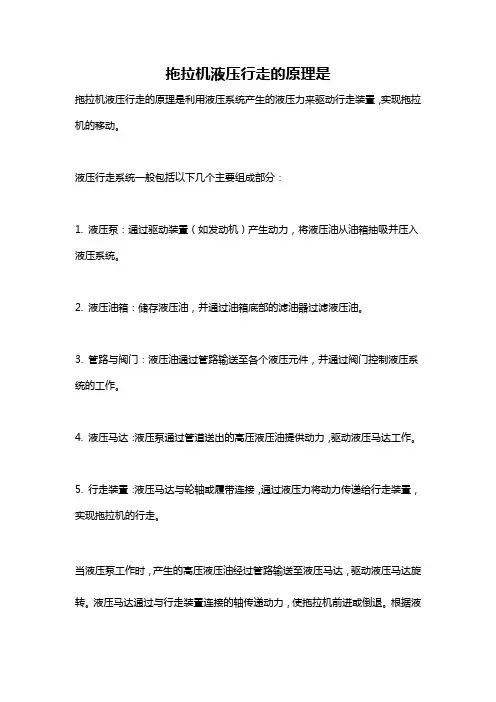

拖拉机液压行走的原理是
拖拉机液压行走的原理是利用液压系统产生的液压力来驱动行走装置，实现拖拉机的移动。

液压行走系统一般包括以下几个主要组成部分：
1. 液压泵：通过驱动装置（如发动机）产生动力，将液压油从油箱抽吸并压入液压系统。

2. 液压油箱：储存液压油，并通过油箱底部的滤油器过滤液压油。

3. 管路与阀门：液压油通过管路输送至各个液压元件，并通过阀门控制液压系统的工作。

4. 液压马达：液压泵通过管道送出的高压液压油提供动力，驱动液压马达工作。

5. 行走装置：液压马达与轮轴或履带连接，通过液压力将动力传递给行走装置，实现拖拉机的行走。

当液压泵工作时，产生的高压液压油经过管路输送至液压马达，驱动液压马达旋转。

液压马达通过与行走装置连接的轴传递动力，使拖拉机前进或倒退。

根据液
压系统控制的不同方式，还可实现拖拉机的变速、制动等功能。

拖拉机液压制动装置的工作原理及故障排除

拖拉机液压制动装置的工作原理及故障排除作者：王远征来源：《农机使用与维修》2017年第11期摘要：在阐述拖拉机液压制动系统的工作原理基础上，对拖拉机液压制动装置常见故障的诊断与排除方法进行了分析，以提高拖拉机行驶的安全性。

关键词：拖拉机；液压制动装置；故障排除中图分类号：S21907文献标识码：Adoi：10.14031/ki.njwx.2017.11.052液压制动装置具有传动迅速、牢靠、易于维护保养等特点，被拖拉机、联合收割机等大型农机具普遍采用。

但很多司机对液压制动装置知之甚少，维护不够。

近几年来，拖拉机等农用车辆恶性车祸屡屡发生，多与制动系统故障有关。

本文就拖拉机液压制动装置常见故障的分析与排除作一浅析。

1液压制动系统的工作原理液压制动系统有总泵、分泵，总泵的压力通过管道分向四个分泵，分泵在四个轮子的刹车系统上。

用脚踩压刹车，力通过杠杆传递到总泵的活塞上，就是给总泵油缸加压，压力油通过管道传到四个分泵。

分泵实际上是液压执行机构，是由油缸、活塞组成。

总泵压力传过来后迫使两个活塞向外推动，使刹车瓦抵紧制动鼓使车轮减速，从而起到制动刹车的作用。

2故障排除方法2.1制动失灵或制动突然失效（1）故障现象。

拖拉机行驶中使用制动时失灵，车辆不能减速或停车；或几脚连踩制动踏板都不产生制动。

（2）故障原因。

①制动主缸缺制动液；或油路堵塞，如主缸出油阀孔堵塞。

②制动管路破裂或油管接头渗漏，造成主缸内无制动液。

③制动主缸缸体内太脏，造成活塞在缸体内卡滞，致使活塞不能回位；制动主缸皮碗损坏或翻边、发胀变软，造成制动效果差；制动主缸单向阀处密封不严，使制动系没有预压力；制动主缸密封圈松旷漏油，复位弹簧疲劳变软；轮缸皮碗老化破损、翻边、张力不够、漏油等。

④机械连接部位脱开。

（3）诊断与检查方法。

①连续踩下制动踏板，踏板不能升高，同时又感到无阻力，应打开制动主缸储液罐盖，检查储液罐是否加足制动液。

当踩制动踏板时，感到踏板很“硬”，踩不动，可能是制动系统油路堵塞、制动液太稠、或管路内壁积垢太厚造成。

小四轮拖拉机液压泵的原理

小四轮拖拉机液压泵的原理小四轮拖拉机液压泵是一种将机械能转换为液压能的装置。

液压泵通过产生压力，将液体从低压区域输送到高压区域，以供给液压系统所需的动力。

下面我将详细解释小四轮拖拉机液压泵的工作原理。

液压泵一般由驱动轴、驱动连接轴、齿轮泵外壳、油门连杆、叶轮和密封装置等组成。

它的工作原理可以分为吸入工作循环和压缩工作循环两个阶段。

首先是吸入工作循环阶段。

当液压泵开始转动时，油门连杆会带动齿轮泵外壳一同转动。

驱动轴将机械能传递给齿轮泵外壳，使其与驱动连接轴连接。

齿轮泵外壳内部装有两个相互啮合的齿轮——驱动齿轮和从动齿轮。

驱动齿轮凭借驱动轴的转动带动从动齿轮旋转。

这时，齿轮泵外壳内空间形成了一个吸入腔。

当从动齿轮转动时，泵外壳的体积逐渐增大。

在泵外壳的两侧，与吸入腔相连的两个进油沟槽逐渐扩大，形成了吸入通道。

由于泵外壳体积增大，吸入腔内形成了稀薄的负压，进油沟槽内的液体就会被吸入到泵外壳内。

接下来是压缩工作循环阶段。

当从动齿轮转动到泵外壳后部时，进油沟槽会逐渐缩小，吸入通道也会被封闭。

与此同时，随着从动齿轮继续旋转，压缩式齿轮的体积将逐渐减小，形成了一个压缩腔。

在这个过程中，液体受到齿轮的挤压，加速并增加了压力。

当从动齿轮旋转到泵外壳前部时，泵外壳内的压缩腔体积最小，压力最高。

这时，压缩腔与压力油路相连，压缩腔内的液体就会通过油门连杆传递到液压系统中。

液体的高压能在液压系统中得到利用，驱动液压缸完成拖拉机的各项工作。

以上就是小四轮拖拉机液压泵的工作原理。

通过驱动轴、驱动连接轴、齿轮泵外壳、油门连杆、叶轮和密封装置等组件的协同工作，液压泵能将机械能转换为液压能，为液压系统提供动力。

这种工作原理非常重要，是小四轮拖拉机正常工作的基础。

液压工作原理

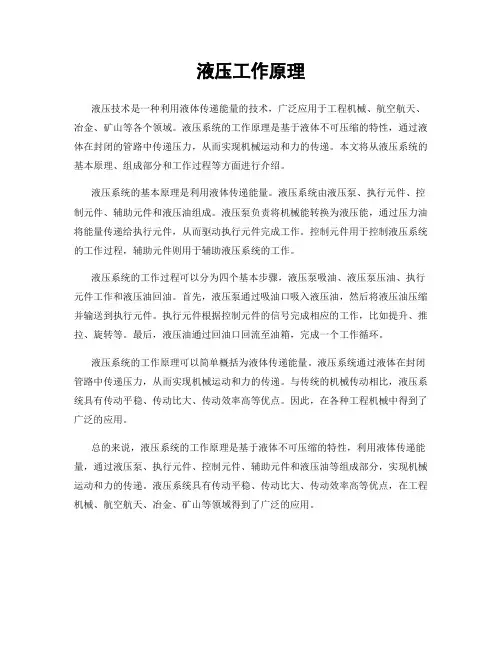

液压工作原理
液压技术是一种利用液体传递能量的技术，广泛应用于工程机械、航空航天、冶金、矿山等各个领域。

液压系统的工作原理是基于液体不可压缩的特性，通过液体在封闭的管路中传递压力，从而实现机械运动和力的传递。

本文将从液压系统的基本原理、组成部分和工作过程等方面进行介绍。

液压系统的基本原理是利用液体传递能量。

液压系统由液压泵、执行元件、控制元件、辅助元件和液压油组成。

液压泵负责将机械能转换为液压能，通过压力油将能量传递给执行元件，从而驱动执行元件完成工作。

控制元件用于控制液压系统的工作过程，辅助元件则用于辅助液压系统的工作。

液压系统的工作过程可以分为四个基本步骤，液压泵吸油、液压泵压油、执行元件工作和液压油回油。

首先，液压泵通过吸油口吸入液压油，然后将液压油压缩并输送到执行元件。

执行元件根据控制元件的信号完成相应的工作，比如提升、推拉、旋转等。

最后，液压油通过回油口回流至油箱，完成一个工作循环。

液压系统的工作原理可以简单概括为液体传递能量。

液压系统通过液体在封闭管路中传递压力，从而实现机械运动和力的传递。

与传统的机械传动相比，液压系统具有传动平稳、传动比大、传动效率高等优点。

因此，在各种工程机械中得到了广泛的应用。

总的来说，液压系统的工作原理是基于液体不可压缩的特性，利用液体传递能量，通过液压泵、执行元件、控制元件、辅助元件和液压油等组成部分，实现机械运动和力的传递。

液压系统具有传动平稳、传动比大、传动效率高等优点，在工程机械、航空航天、冶金、矿山等领域得到了广泛的应用。

东方红802拖拉机液压系统工作原理

东方红802拖拉机液压系统工作原理液压泵是液压系统的动力源，它通过机械的转动产生液体的流动和压力。

在东方红802拖拉机中，采用的是齿轮泵作为液压泵。

当齿轮泵转动时，泵腔内的液体被吸入，随着齿轮的转动，液体被逐渐挤出泵腔，形成一定压力的液流。

液压泵输出的液流进入液压系统的主管道，供给其他液压元件使用。

液压系统的工作原理基于帕斯卡定律，即在封闭的液体中，压力施加在任何一个地方都会均匀传递到其他所有地方。

这意味着液压系统中液体的压力对液压元件是一致的。

液压系统通过改变液体的流量和压力的大小来传递力或实现机械元件的运动。

液压系统中的液压元件是实现力的传递和机械运动的关键部件。

在东方红802拖拉机中，常见的液压元件包括液压缸和液压阀。

液压缸是在液体的作用下进行伸缩运动的装置，通过液压缸的伸缩运动可以实现拖拉机的牵引力、提升力等。

液压阀则是控制液体流动和压力的装置，通过打开或关闭阀门来控制液体的流量和压力。

液压油在液压系统中起到传递动力和润滑的作用。

液压油具有良好的压力传递性、热稳定性和润滑性，能够在高温和高压下保持液体的性能稳定。

液压油在液压系统中循环使用，通过油泵将液压油输送到液压元件中，完成动力的传递和控制。

总结起来，东方红802拖拉机液压系统的工作原理是通过液压泵产生液流和压力，并通过液压缸和液压阀控制液体的流动和压力，以实现机械元件的传动和控制。

液压油在液压系统中起到传递动力和润滑的作用。

这样的液压系统具有力大、控制精密、反应迅速等优点，被广泛应用于各种工程机械中。

拖拉机液压机的工作原理

拖拉机液压机的工作原理拖拉机液压系统是一种将液体作为传递力量的媒介，利用液压泵将液体压力转换为机械能的系统。

液压系统包括了液压泵、液压阀、液压油缸以及管路连接等部件。

下面我将详细介绍拖拉机液压机的工作原理。

拖拉机液压系统是通过操纵手柄或脚踏板来控制液压阀，从而控制液压系统中液体的流动来实现相应的动作。

液压系统的核心是液压泵，它将液体吸入并增压，再通过管路输送到液压缸中实现动力输出。

液压泵主要有齿轮泵、柱塞泵和叶片泵等类型。

其中，柱塞泵液压机广泛使用，其工作原理比较典型。

柱塞泵由于结构简单、性能稳定、使用寿命长，已经成为了拖拉机液压系统的主要泵型。

柱塞泵由柱塞、缸体、曲轴和驱动轴等部件组成。

在液压系统工作时，柱塞通过驱动轴的运动，沿着缸体内的凸轮曲线运动，同时随着凸轮的旋转将液体吸入和压出。

通过调整柱塞的偏心量，可以调节液压泵的流量和压力输出。

液体从油箱经过过滤器进入液压泵，在柱塞的往复运动下，液压泵不断吸入液体进行加压输出。

液体从液压泵输出后，经过油管进入液压阀组，液压阀组中的液控阀根据操纵手柄或脚踏板的操作来控制液体的流动方向。

液体进入液压油缸后，推动油缸的活塞进行线性运动，从而传递力量。

液压油缸的结构是由油缸筒、活塞和活塞杆等组成，其中活塞杆与拖拉机机架相连，从而实现动力输出。

为了保持液压系统的工作稳定，液体在油箱、管路和液压元件之间需要进行传递。

液压系统中的液体通路包括进油路、回油路和工作油路。

进油路主要用于吸入液体，回油路用于回收液体，并通过滤液器进行过滤。

工作油路则是液体在液压系统中的主要流动通道。

在液压系统中，液体的压力和流量可以通过液压阀进行调节。

液压阀功能强大，可以通过调节液体的流量和压力来控制执行元件的运动。

常见的液压阀有单向阀、调压阀、电磁阀和描形阀等，它们都起到了不同的控制作用。

总结来说，拖拉机液压机的工作原理是通过液压泵将液体吸入增压后输出，并通过液压阀控制液体的流动方向和流量，达到控制液压油缸的运动，从而传递力量实现工作的。

液压系统工作原理

液压系统工作原理液压系统是一种利用液体传递能量的技术，它广泛应用于各种机械设备和工业生产中。

液压系统的工作原理是通过液体在密闭容器中的传递和控制，实现力和动力的转换。

本文将从液压系统的基本原理、液压传动装置和液压控制元件三个方面对液压系统的工作原理进行详细介绍。

一、液压系统的基本原理液压系统的基本原理是利用液体在密闭容器中传递力和动力。

液压系统由液压泵、液压传动装置、液压储能器、液压控制元件等组成。

液压泵通过旋转驱动，产生高压油液；液压传动装置通过液压油液的传递和控制，实现力和动力的传递；液压储能器用于储存能量，平衡液压系统的压力波动；液压控制元件用于控制和调节油液的流量、压力和方向。

液压系统的工作原理基于Pascal定律，即在液体中施加的压力会均匀传递到液体中的每一个点上，并且施加在液体容器的任何一个部分上的外力会被液体传递到其他部分上。

根据Pascal定律，液压系统中的压力传递是无损耗和连续的。

二、液压传动装置液压传动装置是液压系统中将液体的力和动力传递到执行机构的装置。

常见的液压传动装置有液压缸和液压马达。

液压缸是利用液体的压力产生直线运动的装置。

液压缸由活塞、油缸和密封元件等组成。

当液压油液进入油缸时，活塞受到液体的压力作用而产生运动，实现力的传递。

液压马达是利用液体的压力产生旋转运动的装置。

液压马达由转子、止推板和密封元件等组成。

当液压油液进入液压马达时，液压马达的转子受到液体的压力作用而产生旋转运动，实现动力的传递。

三、液压控制元件液压控制元件用于控制和调节液压系统中的油液流量、压力和方向。

常见的液压控制元件有液控单向阀、液控换向阀、比例阀和伺服阀等。

液控单向阀用于控制油液的单向流动，防止油液倒流。

液控换向阀用于控制油液的方向，将油液流向不同的液压元件。

比例阀用于根据输入的电信号来调节油液的流量或压力，实现对液压系统的精确控制。

伺服阀是一种能根据输入信号精确调节油液压力和流量的液压控制元件。

拖拉机液压系统概述1

拖拉机液压系统
系统概述
拖拉机液压系统一般由液压泵、液压缸、分配器和辅助装置组成的一个循环的液压油路
液压系统由操纵机构控制，使拖拉机处于各种不同的状态，以满足各种动作要求
液压油路的基本形式
根据主控制阀在中立位置时，油液是否通过主控制阀而分为开心式油路和闭心式油路
开心式油路当主控制阀在中立位置时油泵输出的油液经主控制阀流回油箱。油泵是定量泵，油液的流量是定值，而系统的压力则由负荷的大小而定。在中立位置时油泵卸荷，油路中压力很小，换位时油压上升需要有个过程，所以反应不迅速
半分置式液压系统
整体式液压系统
全部元件及其操纵机构都布置在一个结构紧凑的提升器壳体1内
结构紧凑，油路集中，密封性好，力、位调节的传感机构比较好布置
元件不易做到三化，拆装亦不够方便
整体式液压系统
液压提升器的控制形式（1）
位控制。耕作过程中保持拖拉机与农具的相对位置不变。使用时先将力控制操纵手柄推到最前方，操作位控制手柄来升降农具。向前移动手柄，农具下降，反之农具提升
液压提升器的控制形式（4）
灵敏度控制拖拉机用力控制和力位综合控制时，灵敏度阀
主要用来控制农具调节时的反应速度，以改善耕深控制性能。灵敏度越低，耕作过程中农具向拖拉机转移的附着质量就越慢，过程也越长，这就大大改善了拖拉机的牵引性能，同时减小了农具的振动。东方红—1204拖拉机操作手柄在驾驶室内，东方红—1004拖拉机操作手柄在分配器上，向前移，则延长调节作用时间，反之缩短调节作用时间，还可根据土壤状态不同，选择合适的灵敏度控制杆位置
在耕作过程中液压系统处于浮动状态，提升臂可以自由摆动，由农具上的限深轮控制耕深，使机组沿地面仿形耕作。使用时先将力控制操纵手柄向前推到底，然后再将位控制操纵手柄推到最前方，农具即下降入土，直到限深轮与地面接触，农具就在此耕深下作业。注意：升降农具时一般只需操纵位控制手柄即可

拖拉机液压悬挂机构工作原理与使用维护

拖拉机液压悬挂机构工作原理与使用维护doi ：10.14031/jki.njwx.2018.07.033 拖拉机是由液压悬挂机构将农具连接到拖拉机上，并以液压为动力升降农机具，使农机具按要求保持一个固定位置，如地头转弯时要将所挂接的旋耕机或深松犁提升起来，以免损伤机械；作业时又需要将机具放下，并保证犁有一定的入土角。

农具在拖拉机上的挂接方式有三种，分别称前悬挂、后悬挂和侧悬挂。

推土机的推土铲与拖拉机的挂接方式属于前悬挂，侧悬挂有割草机，后悬挂有深松犁、旋耕机、播种机等。

大多数拖拉机都采用后悬挂装置。

为了更好地发挥拖拉机的作业效率，减少故障的发生率，我们要了解拖拉机液压悬挂系统结构特点与使用维护技术。

1拖拉机液压悬挂机构主要组成部件拖拉机悬挂机构由液压部分、悬挂部分和操纵部分三部分组成。

液压部分主要由油泵、分配器和油缸等件组成。

油泵由发动机驱动，油缸中的活塞通过连杆、外提升臂带动悬挂机构上下摆动。

悬挂部分由提升臂、上拉杆、右斜拉杆、左斜拉杆、下拉杆组成。

提升臂是悬挂机构的主动件，左、右斜拉杆是下拉杆和提升臂的中间传力杆件。

斜拉杆的长度可以通过自身的螺纹连接部分进行调整，调整是为了控制农具的极限升降高度和在水平方向的倾斜程度。

上拉杆有调节螺纹，可以改变长度，在升降农具时是传力杆件。

在力调节时既是传力杆件又是讯号的传感件，改变其长度是为了控制农具在水平方向的前后倾斜程度。

下拉杆主要是传递牵引力和升降时起杠杆作用。

操纵机构有两个手柄：力调节手柄和位调节手柄。

两个手柄分别转动力调节偏心轮和位调节偏心轮，通过液压系统和悬挂机构的各阀启闭，以及各杠杆传力作用，达到升降农具或操纵液压输出的目的。

2悬挂机构工作原理农机具通过悬挂机构挂接到拖拉机上进行农田作业，根据作业要求对耕深进行调整，调整原理方法如下：（1）高度调节法。

采用高度调节法的机组，其耕深调节是，提高限深轮的高度则增加耕深；反之，则减少耕深。

当犁达到要求耕深时，要求限深轮有适当的土壤支反力。

东方红802拖拉机液压系统工作原理

二、东方红一802拖拉机液压系统工作原理图10一2为东方红一802拖拉机的液压系统工作原理图。

该液压系统有中立、提升、下降和浮动四种工作状态。

这四种工作状态是由操纵分配器的手柄来实现的。

1．液压缸提升操纵手柄在“提升”位置时，液控换向阀(回油阀)8的上控制油口被封闭，阀芯在弹簧力的作用下下移，换向阀8的上位接入油路，液压泵通往液控换向阀8的油路被封闭。

液压泵10泵出的油液经手动换向阀(滑阀)5的“提升”位、单向阀3和行程控制阀2(定位阀)的下位，流向液压缸1的下腔，推动活塞上升，提升农具。

与此同时，液压缸上腔的油液被排挤，经滑阀的“提升”位及过滤器9流回油箱。

2．液压缸中立操纵手柄在“中立”位置时，液控换向阀8的上控制油口经滑阀及过滤器与油箱相通，而阀8的下控制油口与液压泵相通，因此阀8的下位接人油路。

液压泵泵出的油液经阀8的下位及过滤器直接流回油箱。

而滑阀通向液压缸总成的两个油口均被堵住，活塞在缸内不能移动，农具不升不降。

3．液压缸压降操纵手柄在“压降”位置时，液控换向阀8的上控制油口被封闭，换向阀8的上位接入油路，液压泵通往液控换向阀8的油路被封闭。

液压泵泵出的油液经滑阀的“压降”位，流向液压缸的上腔，推动活塞下降。

与此同时，液压缸下腔的油液经行程控制阀、节流阀4、滑阀及过滤器流回油箱。

节流阀4的作用是减缓农具的降落速度，故又称缓冲阀。

当液压缸活塞杆下降到预定位置时，活塞杆上的挡块压下行程控制阀的行程开关，使阀的上位接人油路，从而切断了液压缸下腔的回油通道，液压缸停止在预定位置。

液压缸停止到预定位置后，应及时将滑阀由压降位置切换到浮动位置。

否则，液压缸的油压将不断升高，安全阀6将被迫打开。

安全阀打开后，液控换向阀8的上控制油道将不再封闭，液控换向阀8的下位接入油路，液压泵经液控换向阀8的下位卸压。

4．液压缸浮动操纵手柄在浮动位置时，液控换向阀8的上控制油口经滑阀及过滤器与油箱相通，阀8的下位接入油道，液压泵来油直接流回油箱。

小拖拉机的液压提升原理

小拖拉机的液压提升原理
小拖拉机的液压提升原理是利用液压系统实现升降运动。

液压提升系统主要由液压油路、液压元件和控制元件组成。

液压油路：液压提升系统通过液压油路将油箱中的液压油传输到液压缸中，从而实现提升功能。

液压油路包括供油管路、返油管路、控制阀和液压缸。

液压元件：液压提升系统的核心元件是液压缸。

液压缸是通过液压能将液压油的压力转化为机械能的装置。

液压缸包括活塞、密封件、缸体等部件。

控制元件：液压提升系统的控制元件包括控制阀和控制按钮。

通过控制阀的开启和关闭来控制液压油的流动，从而实现提升或降低货物的动作。

液压提升的工作过程：当控制按钮打开时，液压油从油箱被压力泵吸入，经过滤油器过滤后，进入控制阀。

控制阀的作用是根据操作按钮的指令来控制液压油的流向和流量。

当液压油通过控制阀进入液压缸时，液压油的压力作用于活塞上，使活塞向上运动。

当操作按钮关闭时，控制阀关闭，液压油无法进入液压缸，活塞停止运动。

总结起来，液压提升原理就是通过液压油的流动和压力传递，控制液压缸的升降运动，实现货物的提升功能。

拖拉机液压系统概述

拖拉机液压系统概述拖拉机液压系统是拖拉机上的一个关键系统，它主要用于提供动力、传递动力和实现各种功能，如悬挂、转向和刹车等。

液压系统通过液体的流动和压力实现动力传递，并且具有高效、可控性强、体积小等优点。

本文将对拖拉机液压系统进行详细概述。

液压液体是液压系统的工作介质。

常用的液压液体有矿物油、合成油和水性液压油等。

液压液体具有导热、密封和润滑等性能，在液压系统中起到传递压力和能量的作用。

液压泵是液压系统的动力源，它通过机械能的输入将机械能转化为液压能。

液压泵主要分为齿轮泵、柱塞泵和螺杆泵等。

液压泵将液体从液压油箱吸入，并将其输出到液压马达、液压缸或其他液压元件中，从而实现动力传递。

液压马达是液压系统的执行元件，它将液体的能量转化为机械能。

液压马达通过油液的流动和压力差来驱动其内部的转子或齿轮，从而实现转动。

液压马达常用于拖拉机的动力传递和驱动，如驱动各种液压执行器（如悬挂和转向系统）。

液压缸是液压系统的执行元件，它将液体的能量转化为线性运动。

液压缸主要由缸体、活塞和密封件组成。

当液压油从液压泵进入液压缸时，液压缸内部的活塞受到液压力的作用而产生线性运动。

液压缸常用于拖拉机的悬挂系统和刹车系统等。

液压阀是液压系统的控制元件，它用于调节液压系统的压力、流量和方向等参数。

液压阀可以根据系统的需要开启、关闭或改变流道的方向。

常用的液压阀有单向阀、比例阀和换向阀等。

液压阀在拖拉机液压系统中起到控制和调节液压能量的作用。

拖拉机液压系统的工作原理是利用液压液体在液压泵的作用下产生的压力来推动液压马达或液压缸等执行元件，从而实现动力传递和功能实现。

液压泵将液压液从油箱中吸入并注入液压系统中，通过液压阀的控制来调节液压系统的压力和流量，并将液压液传递到液压马达或液压缸等执行元件中，从而实现拖拉机的各种功能。

总之，拖拉机液压系统是拖拉机上的一个重要系统，它通过液体的流动和压力来传递动力和实现各种功能。

液压系统具有高效、可控性强、体积小等优点，广泛应用于拖拉机的悬挂、转向和刹车等系统中。

什么是液压拖拉机工作原理

什么是液压拖拉机工作原理
液压拖拉机工作原理是通过液压系统实现动力传递和操作控制。

液压拖拉机主要由发动机、液压系统、传动系统以及车架和工作装置等组成。

1. 发动机：液压拖拉机的动力源，通过燃烧产生的能量驱动液压系统和传动系统工作。

2. 液压系统：由液压泵、液压阀、液压缸和液压油箱等组成。

液压泵将发动机产生的动力转化为液压能，液压阀控制液压系统的流量和压力，液压缸将液压能转化为机械能。

3. 传动系统：由变速器、离合器和传动轴等组成。

变速器根据操作需要将发动机的转速和扭矩进行变换，离合器用于连接或断开发动机与液压泵之间的动力传递，传动轴将动力从发动机传递给液压泵。

4. 车架和工作装置：液压拖拉机的结构框架，用于承载和支撑各个部件。

工作装置根据需要连接不同的工具或设备，可以实现推土、翻地、耕种、植树等不同的工作功能。

液压拖拉机的工作原理是使用液压能将发动机的动力传递给传动系统，进而通过传动系统将动力传递给车轮，实现拖拉机的运动。

同时，液压系统还可以控制液压缸的运动，从而控制拖拉机的工作装置的动作，实现各种不同的工作任务。

拖拉机液压悬挂控制系统

拖拉机液压悬挂控制系统1系统工作原理约翰迪尔5-754型拖拉机配备的悬挂系统是半分置式三点悬挂力-位综合调节系统7。

使用该系统时，驾驶员对机具位置的调整是通过操作关联提升器摇臂的操纵杆实现的，操纵杆位置与机具位置具有较为线性的对应关系，控制操纵杆位置即可实现机具位置的调整。

综合考虑拖拉机自动驾驶系统在正常作业和地头转弯时对机具位置控制的实际要求8-13以及安装便利性，本文选择带有位置反馈的直流推杆电动机作为动力源，通过机械传动机构实现对悬挂系统操纵摇臂的驱动和位置控制，进而达到自动调节作业机具高度的目的。

因为不同作业机具及作业项目对悬挂系统有着不同的状态位置要求，所以实现悬挂系统的自动调节功能就需满足这些广泛的工作要求。

为此，采用点动控制和位置控制相结合的方式实现悬挂系统任意位置的设定和控制。

点动控制方式主要用于适宜耕深和机具提升高度的目标位置设定。

进入点动控制工作模式后，推杆电动机的单步运动距离可调，人工控制推杆电动机单步运动，便于寻找并设定目标耕深和提升高度。

这种控制方式提升了三点悬挂控制系统的灵活性和可操作性。

同时，大大减少了拖拉机自动驾驶系统的初始化设定工作量，提升了自动驾驶系统的性能。

位置控制方式是拖拉机自动驾驶系统正常工作的主要方式，系统依据机具作业状态的切换要求，通过控制单元ECU接收上位机的机具工作状态位置指令，比较推杆电动机反馈的位置信息与作业状态初始设定值，控制推杆电动机调节作业机具到达目标位置。

2硬件系统设计2.1机械传动设计图1为推杆电动机机械传动装置的实物安装图。

推杆电动机的主体固定在固定支架上，通过推杆连接套、刚性推拉杆将推杆电动机推杆与悬挂系统操纵杆相连接，通过推杆电动机往复直线运动实现悬挂操纵杆的前后转动，从而控制悬挂系统的升降。

推杆电动机内部设有电位器，其信号幅值反映推杆电动机的轴端位移，与机具位置呈线性对应关系。

所以通过单片机控制电路可控制推杆电动机动作来实现作业机具的精确位置控制。

液压传动和拖拉机液压传动系统的运用

液压传动和拖拉机液压传动系统的运用液压传动装置本质上是一种能量转换装置，它先将机械能转换为便于输送的液压能，后又将液压能转换为机械能做功。

如今，液压传动技术已经在农业机械方面得到广泛的推广和普遍的应用。

一、液压系统的组成液压系统由五部分组成：1.动力元件。

动力元件即液压泵，它是将系统机械能转化为液压能的装置，其作用是为液压系统提供压力油，是系统的动力源。

2.执行元件。

执行元件是液压缸或液压马达，它是将液压能转换为机械能的装置，其作用是在压力油的推动下输出力矩，以驱动工作部件。

3.控制调节元件。

包括各种阀类元件，如溢流阀、节流阀、换向阀等，这类元件的作用是用以控制液压系统中油液的压力、流量和流动方向，以保证执行元件完成预期的运动。

4.辅助元件。

辅助元件如油箱、油管、滤油器等，它们的作用是设置必要的条件以保证液压系统正常的工作。

5.工作介质。

工作介质即传动液体，通常称液压油。

液压系统是通过工作介质实现运动和动力传递的。

二、液压系统的维护液压设备通常采用日常检查和定期检查的方法，规定出检查的时间、项目和内容。

日常工作中，系统使用操作时严格按操作守则使用，系统各部件应细心维护。

油箱内油液高度要在油面线上，液压管路要求越短越好，尽量垂直或平行，少拐弯，避免交叉，吸油管要粗、短、直，尽量减小吸油阻力，确保吸油高度一般不大于0.5 m，严防管接头处泄露。

安装橡胶软管要防止扭转，应留有一定的松弛量。

三、拖拉机的液压系统的组成（一）液压转向部分现代农业机械中有些大型拖拉机安装液压、转向系统，实现助力转向。

1.液压转向系统由转向助力系统转向操纵机构和转向传动机构组成。

液压转向系统主要部件有：整体式动力转向器、动力转向油泵、储油罐、高压油管、回油管及液压缸等组成。

其简易的工作原理是：发动机带动油泵转动，把油泵的油液输送给转向器，转向器通过旋转把油液转换和传输到相应的工作油缸，系统内的油液也能相应的回流，从而实现助力转向，如此循环不断往复工作。

拖拉机液压系统概述

闭心式油路主控制阀在中立位置时，油泵输出的油液不经过主控制阀。油泵是变量泵，流量可根据需要自动改变，而油路中的压力则维持在一定范围内。中立位置时，油压保持，换位时反应迅速
两种油路系统图
液压系统的形式
分置式液压系统油泵3、油缸1、分配器2分别布置在拖拉机不
同的部位上，相互间用油管连接液压元件标准化、系列化、通用化程度较高，
浮动控制
在耕作过程中液压系统处于浮动状态，提升臂可以自由摆动，由农具上的限深轮控制耕深，使机组沿地面仿形耕作。使用时先将力控制操纵手柄向前推到底，然后再将位控制操纵手柄推到最前方，农具即下降入土，直到限深轮与地面接触，农具就在此耕深下作业。注意：升降农具时一般只需操纵位控制手柄即可
半分置式液压系统
整体式液压系统
全部元件及其操纵机构都布置在一个结构紧凑的提升器壳体1内
结构紧凑，油路集中，密封性好，力、位调节的传感机构比较好布置
ቤተ መጻሕፍቲ ባይዱ 元件不易做到三化，拆装亦不够方便
整体式液压系统
液压提升器的控制形式（1）
位控制。耕作过程中保持拖拉机与农具的相对位置不变。使用时先将力控制操纵手柄推到最前方，操作位控制手柄来升降农具。向前移动手柄，农具下降，反之农具提升
液压提升器的控制形式（3）
力位综合控制
在耕作过程中力控制和位控制同时对农具进行控制。当拖拉机在土壤比阻变化较大的土壤上耕作时，应注意防止在土壤比阻突然减少的情况下，农具下降过猛而把探层生土翻到地表。操作时，先将位控制手柄向前放到底，再将力控制手柄缓缓推向前方，当农具下降到所要求的耕深后，再慢慢向后移动位控制手柄，直到提升臂有上升的倾向时为止
提升器1固定在传动箱上部，提升器壳体即构成传动箱上盖

液压的工作原理

液压的工作原理
液压系统是一种利用液体传递能量的技术。

它基于施加在液体上的稳定压力，在管路中传递能量，并利用这种能量来驱动和控制机械装置。

液压系统的工作原理可以简单概括为以下几个步骤：
1. 液体压力的产生：通过一台液压泵，将液体从液压油箱中抽走，并加压送到液压系统中。

液体被抽入泵内后将其挤压，使其产生压力。

2. 压力传递：液体压力通过管道传递到工作装置（如液压缸或液压马达）中。

液压系统中的管道系统起到了压力传递的作用，它连接了液压泵、控制阀和工作装置。

3. 压力转换：液体压力通过控制阀的调节进入具体的工作装置。

控制阀的开启和关闭可以控制液体的流动方向和流量大小，进而控制工作装置的运动速度和力度。

4. 力或运动的完成：液体压力在工作装置中产生作用力，推动或拉动被驱动部件实现力学工作。

例如，液压缸的活塞由于受到液体压力的作用而推动活塞杆的伸缩。

5. 控制和调节：通过控制阀对液体压力、流量和方向进行调节，可以实现对液压系统的精确控制。

这使得液压系统在各种工业和机械应用中都可以实现自动化、精密和灵活的控制。

总的来说，液压系统利用液体传递能量的原理，通过压力传递、压力转换和控制调节等步骤，实现了力或运动的控制和传递。

液压系统在许多领域中具有广泛的应用，如工程机械、航空航天、冶金设备等。

它的工作原理简单高效，可以提供大功率和高精度的控制。

拖拉机提升分配器工作原理

拖拉机提升分配器工作原理
拖拉机提升分配器是拖拉机上的一个重要部件，它的工作原理涉及到液压系统和控制阀的操作。

当拖拉机需要提升或降低实现各种作业时，提升分配器起到了关键的作用。

首先，拖拉机提升分配器的工作原理涉及液压系统。

拖拉机的液压系统由液压泵、液压油箱、液压管路、液压缸等部件组成。

当操作者通过操纵手柄或脚踏板使得控制阀打开或关闭时，液压泵会开始工作，将液压油从油箱中抽出并通过管路输送到液压缸中。

液压缸受到液压油的压力作用，从而实现提升或降低的动作。

其次，拖拉机提升分配器的工作原理还涉及控制阀的操作。

控制阀是用来控制液压系统中液压油的流动方向和流量的装置。

当操作者操纵控制阀时，可以改变液压系统中液压油的流向，从而控制液压缸的活塞运动，实现提升或降低的功能。

此外，拖拉机提升分配器还可能包括一些辅助装置，比如压力阀、溢流阀等，这些装置可以保证液压系统的安全运行和稳定性。

总的来说，拖拉机提升分配器的工作原理涉及液压系统、控制
阀和辅助装置的协同作用，通过操纵控制阀和液压系统，实现对液压缸的控制，从而实现拖拉机的提升和降低功能。

这样设计能够使得拖拉机在各种作业中具有更好的灵活性和效率。
