配网智能终端介绍FTUDTU及TTU

FTU、DTU及TTU介绍

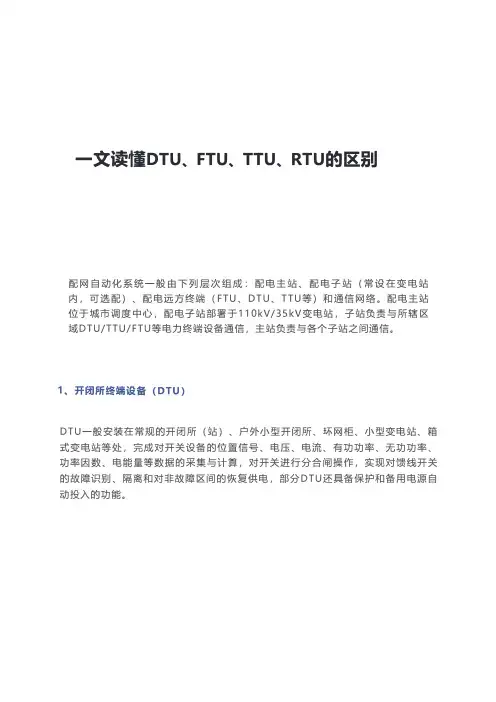

DTU开闭所、环网柜智能终端

开闭所终端设备DTU distribution terminal unit

DTU一般安装在常规的开闭所站、户外小型开闭所、环网柜、小型变电站、箱式变电站等处,完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算,对开关进行分合闸操作,实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电.

配变终端设备TTU distribution Transformer supervisory Terminal Unit,配电变压器监测终端

TTU监测并记录配电变压器运行工况,根据低压侧三相电压、电流采样值,每隔1～2分钟计算一次电压有效值、电流有效值、有功功率、无功功率、功率因数、有功电能、无功电能等运行参数,记录并保存一段时间一周或一个月和典型日上述数组的整点值,电压、电流的最大值、最小值及其出现时间,供电中断时间及恢复时间,记录数据保存在装置的不挥发内存中,在装置断电时记录内容不丢失.配网主站通过通信系统定时读取TTU 测量值及历史记录,及时发现变压器过负荷及停电等运行问题,根据记录数据,统计分析电压合格率、供电可靠性以及负荷特性,并为负荷预测、配电网规划及事故分析提供基础数据.如不具备通信条件,使用掌上电脑每隔一周或一个月到现场读取记录,事后转存到配网主站或其它分析系统.

馈线终端设备FTU feeder terminal unit

FTU 是装设在馈线开关旁的开关监控装置.这些馈线开关指的是户外的柱上开关,例如10kV线路上的断路器、负荷开关、分段开关等.一般来说,1台FTU要求能监控1台柱上开关,主要原因是柱上开关大多分散安装,若遇同杆架设情况,这时可以1台FTU监控两台柱上开关.

我公司开发型FTU, 选用国际着名的高质量元器件,电磁兼容性能和抗干扰能力突出.综合考虑了各种环网柜、柱上开关的监控需求,可以和国内外各型开关接口.本产品完全按电力行业标准DL/T721-2000 配电网自动化系统远方终端执行,经国家电力质量检测中心检测全部合格.同时还符合下列国家和行业标准：

GB/T 13729-2002远动终端通用技术条件

DL/T814-2002 配电网自动化系统功能规范

DL/T478-2001 静态继电保护及安全自动装置通用技术条件

DL/T630-1997 交流采样远动终端技术条件

DL/ IEC60870-5-101远动设备及系统

DL/ IEC60870-5-104采用标准传输协议子集的IEC60870-5-101网络访问

GB/T 4208-1993 外壳防护等级IP代码

面板,架和柜的基本尺寸系列

JB 616电力系统二次电路用屏台通用技术条件

GB 191 包装储运图示标志

2 技术特点

FTU采用了先进的DSP数字信号处理技术、多CPU集成技术、高速工业网络通信技术,采用嵌入式实时多任务操作系统,稳定性强、可靠性高、实时性好、适应环境广、功能强大,是一种集遥测、遥信、遥控、保护和通信等功能于一体的新一代馈线自动化远方终端装置.适用于城市、农村、企业配电网的自动化工程,完成环网柜、柱上开关的监视、控制和保护以及通信等自动化功能.配合配电子站、主站实现配电线路的正常监控和故障识别、隔离和非故障区段恢复供电.

主要特点如下：

（1）硬件平台采用32位高速高性能数字信号处理芯片,控制回路采用专用大规模可编程逻辑电路CPLD,集成度高,处理速度快,容量大；（2）软件平台采用嵌入式实时多任务操作系统,保证了测量、控制、通信等任务的高效、可靠运行；

（3）每周波64点的高速高精度交流采样技术,零相差同步采样跟踪和数字滤波算法,软硬件结合采样自动去零漂技术,大大地提高了遥测精

度,无需校验,可进行31次谐波分析；交直流采样兼容技术；

（4）装置采用高可靠的专业开关电源实现交流、直流电源无延迟切换和对蓄电池的智能管理,自动充放电维护,低电压保护；

（5）采用国际着名的高可靠性爱立信DC/DC模块,给器件供电,确保了电源的可靠性；

（6）综合采取输入输出回路过流过压防护技术,去耦合技术,隔离技术等,有优异的抗雷击浪涌和尖峰脉冲干扰的能力,电磁兼容性能全部达

到国家最高标准Ⅳ级；

（7）全部采用工业级器件,关键器件采样军品级,-20℃～70℃工作温度范围,完善的产品防护技术,不超过100%的湿度,能适应盐雾、台风、沙尘暴等户外恶劣环境；

（8）通信方式灵活：具有RS-232/485、工业以太网、CAN等多种通信接口,支持DL/T 、DL/、DNP3、SC1801、MODBUS等多种通信规约,并可

按需要进行扩充；通信信道：可支持光纤、载波、无线扩频、无线

数传电台、CDMA、GPRS以及ADSL等多种通讯形式,由用户任选；（9）可以与国产、进口的各种类型环网柜、重合器、断路器、负荷开关接口；可以和AC380V/220V/100V等各种交流操作回路、DC220V/24V

直流操作回路、电机弹簧储能机构、永磁操作机构等配合；

（10）方便的系统维护,完善的自诊断功能,支持远方在线参数整定；（11）故障状态检测：测量记录故障电流及方向、故障发生时间,能够满足故障分析、故障定位及隔离的需要；

（12）具有速断保护、重合闸功能.

4 主要功能

遥测

1交流电气测量

Ia、Ib 、Ic、In、Uab、Ucb、Ua、Ub、Uc,Un等任意组合,一般Uab

和Ucb分别取开关两侧,监视馈线两端的供电情况.

2两表法或三表法,软件计算出P、Q、Pa、Pb、Pc、f、cos∮等,根据主站需要上传；

3保护Ia、Ic的记录上传；

4直流模拟量：两路,电池电压、温度等.

遥信

1开关状态信号, SOE；

2开关储能信号、操作电源；

3压力信号等；

4电池低电压告警；

5保护动作和异常信号；

6其他状态信号.

遥控

1开关的分合,失电后可进行2次以上分合操作；

2电池的维护；

3保护信号远方复归；

4其他遥控.

数据传输功能

能与上级站进行通信,将采集和处理信息向上发送并接受上级站的控制命令.

和上级的校时.

其他终端的信息向上转发.
