肺动静脉畸形

肺动静脉畸形—病理特点

由各种不同大小和不等数目的肺动脉和静脉直接连接。表现为
血管扭曲、扩张，动脉壁薄，静脉壁厚，瘤呈囊状扩张，其内可见血栓。

动脉和静脉二者之间不存在毛细血管床。病变血管壁肌层发育不良，缺乏弹力纤维，肺动脉压力促使病变血管进行性扩张。

病变分布于一侧或二侧肺，单个或多个，大小可在1mm或累及全肺，
HHT家族中有一人患PAVM，则其他人患PAVM几率为35％

肺动静脉畸形—体格检查

发绀、杵状指（趾）
在病变区相邻胸壁，约50%病例可听到血管杂音，
其特征为杂音随吸气增强，呼气减弱。

HTT：皮肤粘膜痣，多位于下唇、面部、上肢肝肺综合征者可有皮下蜘蛛痣或肝掌、肝脾肿大。
肺动静脉畸形—实验室检查

肺动静脉畸形—声学造影超声心动图

采用各种造影剂，如注入经震荡后含微泡的盐水在右室显影3秒后（3-6个心动周期），左心微泡出现，说明肺内存在右向左分流，为阳性。
肺动静脉畸形—核素动态灌注显像

锝-人血清白蛋白聚合颗粒动态灌注显像
在正常者放射性核素仅在两肺浓集显影，
而在PAVM右向左分流者，不仅两肺显影，体
婴幼儿症状不重者，可在儿童期手术。手术方式根据范围大小，数量、类型而定。

肺切除为最常用方式，有楔形、区域性、肺叶和全肺切除。原
则上尽量少切除肺组织，保持肺功能。操作时先结扎动脉，处理粘连时警惕出血。当发现异常血管所致瘘时，结扎异常血管为最简单和有效的方法。在无法切除或结扎异常血管时，可作动脉瘤内缝闭术。
循环中的脑、脾、肾等也被显影。
特别是对于镜下型PAVM

肺静脉畸形引流影像表现PPT

右上叶肺静脉异常引流至上腔静脉
右上叶肺静脉异常引流至上腔静脉
红箭示左心房提前显影
右上叶肺静脉异常引流至上腔静脉
右侧红箭示房间隔缺损
左上叶肺静脉异常引流至头臂静脉
左上叶肺静脉异常引流至头臂静脉
鉴别诊断：双上腔静脉—汇入冠状窦
左上叶肺静脉异常引流至头臂静脉
右上叶肺静脉异常引流至上腔静脉
弯刀征（scimitar sign）
发病机制（二）
如果胚胎发育异常，肺静脉共干未与肺静脉丛汇合而成的四个肺静脉主支相连接，或者肺静脉共干的管腔过早闭塞，出生后全部或者一部分肺静脉即由此残存的交通支流入右房或体静脉系统则成为肺静脉异常引流畸形。
分类（两类）
完全性肺静脉畸形引流（TADPV) ：
指全部肺静脉直接或通过体静脉与右心房连接，占出生婴儿先天性心脏病的 1.5%。
心下型
肺静脉汇流入肝门静脉
肺静脉异位引流----心下型
肺静脉异位引流----心下型（术后）
TADPV分型（Ⅳ型）
混合型：最为少见，
为肺静脉经不同途径回流入右心。此型占 7%。
RPV右肺静脉；LPV左肺静脉；CS冠状静脉窦；HV肝静脉；IVC下腔静脉；SVC上腔静脉；VV垂直静脉
TADPV临床表现
部分性肺静脉畸形引流（PADPV)
右侧的异常肺静脉常通过最短的路线汇入右心房。可以汇入上腔静脉、奇静脉、右心房、冠状窦或下腔静脉。最常见的是右上肺静脉注入上腔静脉，多伴有上腔型房间隔缺损，极少数人无房间隔缺损，但有室间隔缺损。这类房间隔缺损因没有心血管症状，而常被偶然发现。右下肺静脉汇入下腔静脉、门静脉、肝静脉，当伴有弯刀综合征时，肺静脉异常具有血流动力学意义。

动静脉畸形诊断与治疗PPT

动静脉畸形诊断与治疗
汇报人：畸形的诊断
02
动静脉畸形的治疗
03
动静脉畸形的并发症及处理
04
动静脉畸形的预防与康复
05
动静脉畸形患者的注意事项
06
护理人员：XX 医院-XX科室XX
动静脉畸形的诊断
临床表现
头痛：动静脉畸形引起的头痛通常表现为持续性、搏动
性头痛
避免剧烈运动与过度劳累
避免剧烈运动：剧烈运动会导致血压升高，加重病情
避免过度劳累：过度劳累会导致身体疲劳，影响病情恢复
保持良好的生活习惯：保持良好的作息习惯，避免熬夜
保持良好的饮食习惯：保持良好的饮食习惯，避免暴饮暴食
及时就医与遵医嘱治疗
发现异常症状，及时就医遵医嘱进行治疗，避免延误病情定期复查，监测病情变化保持良好的生活习惯，避免过度劳累和情绪波动
心理支持与护理
心理疏导：帮助患者缓解焦虑、恐惧等负面情绪心理干预：针对患者的心理问题进行干预和治疗护理指导：指导患者进行自我护理，如饮食、运动等家庭支持：鼓励家属参与患者的康复过程，提供情感支持和帮助
定期随访与复查
定期随访：患者应定期到医院进行随访，了解病情变化复查项目：包括血压、心电图、超声心动图等康复治疗：根据病情，进行适当的康复治疗，如运动、理疗等健康教育：加强健康教育，提高患者对疾病的认识和预防意识
避免外伤，如摔倒、撞击等可能导致动静脉畸形发生的情况
保持良好的心理状态，避免过度紧张和焦虑，保持心情舒畅
康复训练
运动疗法：进行适当的运动，如散步、慢跑等，以促进血液循环和肌肉恢复物理疗法：使用热敷、冷敷、按摩等方法，帮助缓解疼痛和肿胀心理疗法：保持乐观积极的心态，减轻心理压力，有助于康复饮食疗法：注意饮食均衡，多吃富含蛋白质、维生素和矿物质的食物，有助于恢复

MSC血管成像在诊断肺动静脉畸形的价值PPT课件

讨论
MSCT诊断PAVMs的特异性征象：
（1）“血管蒂”征：（2）“动脉瘤”征：（3）左心房提前显影：
讨论

MSCT 血管成像与多平面重组成像技术的定性诊断价值：肺动静脉畸形以往术前诊断的金标准是血管造影，特别是选择性PADSA，能准确地显示病变部位、范围及疾病的程度；近年来随着MSCT及高级图像后处理工作站的应用，对肺动静脉畸形的诊断已显示出其明显的优势。 MSCT采用容积扫描及血管成像技术，层厚更薄，速度更快，血管中对比剂浓度高，加之工作站强大的图像后处理功能，能清楚显示肺动静脉畸形的瘤囊和出入血管的结构，同时可准确测量供血血管的直径，为病情的预测以及选择必要介入栓塞治疗提供了重要依据。
讨论
MSCT血管成像技术：
本组病例的图像后处理成像采取了 MSCT血管成像与多平面重组（MPR）、最大密度投影法重建（MIP）、容积再现（VR）相结合的技术，清楚显示肺动静脉畸形的瘤囊和出入血管的构筑，同时可准确测定供血血管的直径。
讨论
MSCT血管成像技术：
（1）MPR能够达到实际意义上的各向同性成像获得高分辩率图像，并可根据解剖情况在冠状面、矢状面或任意平面获得重建图像，是多层螺旋CT常用的后处理方法，可以多角度、多方位观察病变。笔者认为MPR 有助于病灶的定位，但对血管的显示效果不及MIP及VR。
材料与方法
扫描方法
使用Philips Brilliance 16 CT机行胸部平扫及增强造影扫描，扫描范围由肺尖扫描至肺底，但病灶位于肺底或临近隔肌时包括病灶全貌及供血动脉。增强扫描：碘海醇（300mgI/ml）100ml，速率2.5～3.0mL/s ，采用对比剂自动追踪系统，当主动脉强化在100Hu时开始进行双期扫描，触发点置于肺动脉主干。

肺动静脉畸形及类似病变的CT表现

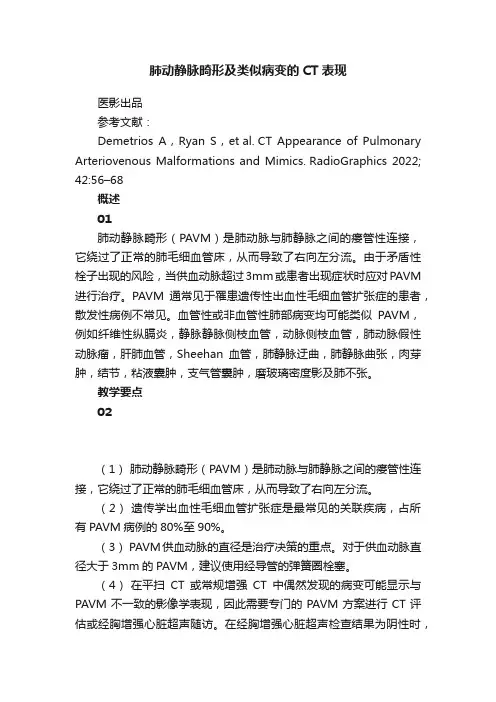

肺动静脉畸形及类似病变的CT表现医影出品参考文献：Demetrios A，Ryan S，et al. CT Appearance of Pulmonary Arteriovenous Malformations and Mimics. RadioGraphics 2022; 42:56–68概述01肺动静脉畸形（PAVM）是肺动脉与肺静脉之间的瘘管性连接，它绕过了正常的肺毛细血管床，从而导致了右向左分流。
