地铁隧道工程中冻结法施工技术的应用
隧道施工中的冻结法与冻结技术
隧道施工中的冻结法与冻结技术隧道施工是现代城市建设中不可或缺的一环。
为确保施工过程中的安全和高效，各种施工方法和技术被不断探索和应用。
本文将重点介绍隧道施工中的冻结法与冻结技术。
冻结法是一种常见的施工方法，适用于软弱的土层、湿润的土壤或需要减少水流量的地下工程。
冻结法主要依靠冻结地层来形成临时支撑，确保施工区域不坍塌。
在隧道施工中，冻结法通常分为两种：直接冻结法和间接冻结法。
直接冻结法是将低温冷液注入到地下，通过地热传导使土壤温度迅速下降，形成冷冻带。
这种方法在施工过程中可以提供坚实的工作面，有效控制水流和土壤的塌方。
多年来，直接冻结法在各类隧道施工中被广泛应用，如地铁隧道、水利工程等。
间接冻结法则是通过为空气或低温液体进行冷却，而不将冷液直接注入地下。
间接冻结法的优点是可以减少对周围环境的影响，并且能够更好地控制冷却速度和范围。
然而，由于需要对冷却设备和管道进行布置，间接冻结法的成本相对较高。
除了冻结法外，冻结技术也在隧道施工中发挥重要作用。
冻结技术主要通过控制和利用地下水的冻结状态来实现隧道施工的稳定和安全。
其中，最常用的冻结技术包括冷却井冻结、屏幕冻结和管状冻结。
冷却井冻结是一种通过在施工区域周围钻探和排列冷却井，将冷却液注入地下，使邻近土层冷却并形成冻结带的技术。
这种技术适用于较深的施工区域，可以提供稳定的工作面和高效的施工环境。
屏幕冻结则是通过在土层中钻孔并注入冷却液，形成冷却屏障来控制水流。
屏幕冻结常用于需要临时封堵水源的地下工程，如地铁隧道和隧道底板。
管状冻结是一种将冷却液通过管道注入地下，形成管状冷冻体的技术。
管状冻结可以形成坚固的冷冻带，提供稳定的支撑和环境，适用于较大规模的隧道施工。
隧道施工中的冻结法和冻结技术在保障施工过程中的安全和高效方面发挥着重要作用。
通过冻结地层或控制水流，这些方法和技术能够提供稳定的工作面、减少地层塌方的风险，并有效控制水流和地下水位。
总之，隧道施工中的冻结法与冻结技术在现代城市建设中扮演着重要角色。
地铁隧道联络通道工程地层冻结法施工技术
地铁隧道联络通道工程地层冻结法施工技术摘要：随着土地资源的不断减少和人口数量的不断增加，地下空间的开发已成为必然趋势，土木工程行业的地位越来越高。
然而，随着地下空间的发展，出现了一些问题，尤其是围岩等级低、复杂水文地质条件下的地下空间开发尤为突出。
为了适应这些复杂的地下环境，地铁设计和施工人员经过充分的研究和试验，提出了冻结法施工方法。
由于冻结法施工适用于地下水的各种地基加固排水，不易出现薄弱点，因此已广泛应用于地铁等地下空间的开挖。
关键词：结构冻结法；施工技术；地铁隧道明挖；应用引言地铁如今已是城市轨道交通的重要组成部分，为方便人民出行和缓解城市拥堵做出了巨大的贡献，而在两单线区间隧道之间建立联络通道则是保障地铁运营安全、减少行驶过程中突发状况所造成的生命财产损失的关键措施。
由于联络通道的修建都在隧道结构完成之后进行，其施工难度大，并且一旦出现不良状况，不仅会影响联络通道结构本身，也可能对已经完成的隧道产生较大的不良影响。
因此，在联络通道的施工中必须选择恰当的加固方法和施工工艺。
目前，人工冻结法是修建联络通道常采用的施工方法，该方法环保且对周围地层影响小，尤其在一些富水软土地层中十分适用。
1施工方案在拟建联络通道施工区域的外围地层，钻出若干个水平和倾斜状态的冻结孔，在冻结孔内设置冻结管，通过冷冻系统对该联络通道外围的地层进行冻结加固，构成严密且强度较高的冻结帷幕（冻结墙），以此有效提高施工区域外围土体强度、稳定性和封水性能。
在冻结帷幕内侧采用矿山法组织土方开挖，并完成联络通道和泵房主体工程的施工任务。
2地铁隧道联络通道工程地层冻结法施工技术2.1冻结孔的布置参数为了确保圆砾层在联络通道开挖过程中的稳定，经过严谨的设计计算并且借鉴了以往冻结法的施工经验，采取从通道左右两端布置冻结孔的方法，一共布置57个冻结孔，其中左线冻结孔46个，右线冻结孔16个（包含4个加强孔），外加2个穿透孔打设在通道中部。
地铁隧道工程中冻结技术应用分析
地铁隧道工程中冻结技术应用分析摘要：地铁隧道工程流砂地层中盾构进洞中采取了地层冻结技术，这区别与传统对流砂地质层的处理方法。
其主要的成功点就在于解决了洞门区域地层的封闭加固问题。
本文还对地铁隧道工程中地层冻结技术的最终效果进行了分析，指出了其可靠性和优点。
关键词：地铁隧道；地层冻结技术；应用分析冻结技术主要是指在隧道工程的施工过程中，采用了人工制冷的技术，将地层中所含的水从液态转化成固态，即将水冻结成为冰，以便增强其稳定性，从而实现工程与地下水之间的联系，从而以便于地下工程掘砌施工。
此项技术的实质就是通过人工制冷达到改变岩土性质的目的。
冻结壁仅仅是临时的支护结构，停止冻结以后，结构壁融化。
该项技术主要是利用了物质由液态转化成气态过程中的气化过程的吸热来实现的，其制冷的主要材料是氨。
一、冻结法施工工艺步骤地铁隧道工程的制冷技术主要包含有以下几个步骤。
首先是安装冻结站，冻结站主要的设备组成包含有冷凝机、节流阀、压缩机、蒸发器、盐水循环系统和中间冷却器等。
然后是冷结管的施工，这主要是钻冻结孔，将冷结站与不同冷洁孔中的冷结器相连接并形成一个系统。
接着是冻结，冻结壁会从冻结管向外扩张，最终实现冻结管周边的冻结柱最终连成一片的时候，地层的地表温度就会随着冻结时间的加长而越来越低，冻结壁的强度也会相应地加强，最终让地层的温度达到设计时所需要的温度的时候，该阶段就可以结束。
再者就是要对冻结壁进行维护，主要操作就是要不断地补充地层的冷量，最终实现地层温度的相对稳定。
最后一个步骤就是解冻，当永久结构和地层挖掘结束以后，将冷冻管拔出以后就可以实现解冻。
二、地铁隧道工程中冻结技术在工程中的应用某地铁隧道采用了土压平衡盾构，8.10米的盾构直径。
其盾构进洞的空门口的地质主要成分为砂性土，其主要的特点是含水量大，透水性和水压大。
在暴露扰动的情况下容易产生液化的现象，这就给工作立井进入隧道前的混凝土地下连续墙的构建带来了很大的困难。

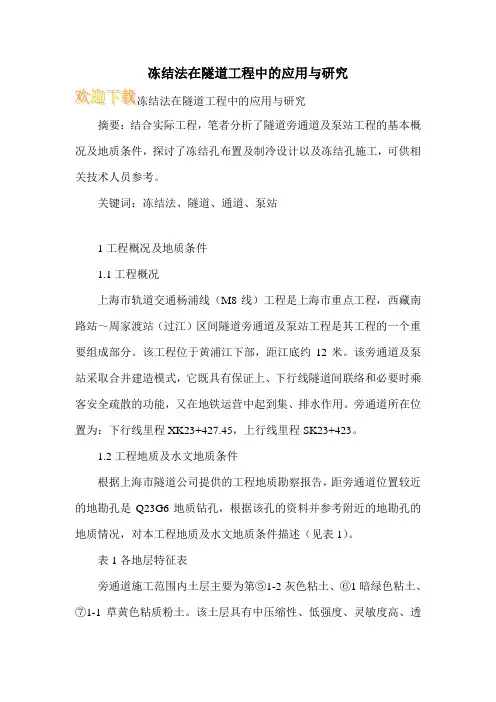

冻结法在隧道工程中的应用与研究
