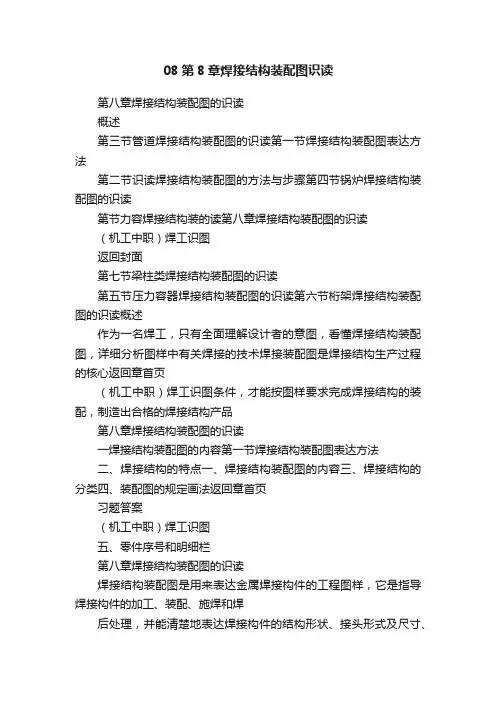

08第8章焊接结构装配图识读
焊工焊接识图
2-1-13
3、型钢的画法
型钢（角钢、 工字钢和槽钢） 的画法如图2-114所示
2-1-14
4、轴的画法
直径为Φ、长为 L的轴的画法如 图2-1-15所示
2-1-15
5、螺纹的画法 （1）外螺纹的规定画法如图2-1-16所示
2-1-16
（2）内螺纹的规定画法如图2-1-17所示 2-1-17
2-1-11d
方法：讲授法 重点与难点：三视图
三视图
国家标准《技术制 图 通用术语》（GB/T 13361—2012）中规定 ，用于投影法所绘制出 物体的图形成为视图。 物体分别在正投影面、 水平投影面和侧投影面 的投影称为物体的三面 投影，如图2-1-9a所示。
2-1-9a
Байду номын сангаас
在三面投影体系中的正面 投影，即由前向后投影所 得的图形称为主观视图； 水平投影，即由上向下投 影所得的图形成为俯视图 ；侧面投影，即由左向右 投影所得的图形成为左视 图，它们统称为机件的三 视图，如图2-1-9b所示。
(2)图框格式 尺寸规格（见表2-1-1）必须按规定选区
幅面代号
B×L
A0
841×1189
A1
594×841
e
20
c
10
a
A2
420×594
25
A3
297×420
A4
210×297
10
5
2.比例[《技术制图 比例》]
（GB/T 14690-1993） 图中图形与其实物相应要素的线性尺寸之比称为 比例。需要按比例绘制图样时，可按照比例系列 的规定选区适当比例。
平行投影法的特点： 1.物体沿投影方向移动时，投影的大小与物体到 投影面的远近无关。 2.与投影面平行的平面，在该投影面上的投影反 映实形。 3.与投影面平行的线段，在该投影面上的投影反 映实长。 4.两平行线段，其投影仍相互平行。 5.位于同一直线上的两相等线段，其投影仍相等。
焊接结构识图
三、读焊接结构装配图的方法与步骤
1.概括了解 看标题栏、明细表（材
料表） 2.分析视图，想象形状 主、俯、左、局部视图 3.分析尺寸 （1）尺寸分类 定形、定位、总体、配
合、安装尺寸 （2）基准 设计、工艺基准 4了解技术要求
吊装架结构图
支座焊接图
(1)概括了解
图为支座结构，比例为1：4，由一块垫板、一块底板、两块支撑板共4个最基本件 组焊而成，组成吊装架的所有件均为板材厚度为8mm材料为Q235A。
(2)分析视图想象整体形状
表达支座结构，采用了主视图、俯视图、左视图三个视图，表达了组成该构件的结 构形状和尺寸，各组成件的位置关系及位置尺寸。有主视图参照俯、左视图可看 出支座各基本件位置位置关系即：有两块支撑板2对称放置在竖直放置的垫板1 的前方对其起到支撑作用，两块支撑板2的下方由水平放置的底板3将其相连。 左视图采用全剖表达了底板3上孔结构。由俯、左视图可看出垫板1为弧形板， 底板上制有一孔
装配图的规定画法
零件序号及明细栏
第二节识读焊接结构装配图的方法与步骤
一、焊接结构图的视图表达方式 1.整体式 2.分件形式 3.列表形式
二、识读焊接结构装配图的目的
1.了解零（构）件或部件的名称、性能、结构和工作原理 2 .了解零（构）件间的相互位置、连接关系、作用和技术要求 3.了解各零（构）件的主要结构形状、作用和技术要求等。
（3）尺寸要求
支座总高200mm，总长140mm，宽度方向主体尺寸105mm。垫板1，弧形板R350， 玄长140mm，高200m；支撑板2，三角形105x170mm位置尺寸90mm、15mm; 底板3，矩形宽85mm其上孔的位置尺寸为45mm。
（4）技术要求
垫板与之采用现场焊接，四周全部焊接，角焊缝高度8mm；
识读焊接装配图样PPT课件
指引线
焊缝基本符号
第8页/共24页
3、焊缝符号及其标注
（1）焊缝基本符号是表示焊缝横断面形状的符号，共有13个(详见GB/324-88)，例 如：
序号 名称
示意图
符号 序号
名称
示意图 符号
1
角焊缝
带钝边单边V
5
形焊缝
2
V形焊缝
3
单边V形焊
缝
带钝边U形焊
6
缝
7
I形焊缝
4 带钝边V形
焊缝
8
卷边焊缝
第9页/共24页
α·β·b P·H·K·h·S·R·c·d（基本符号）n×l（e）
N P·H·K·h·S·R·c·d（基本符号）n×l（e）
α·β·b
在基本符号的右侧无任何标注且又无其他说明时，意味着焊缝在工件的整个长 度上是连续的；
在基本符号的左侧无任何标注且又无其他说明时，表示对接焊缝要完全焊透。
第16页/共24页
lelel
K n×l(e)
第18页/共24页
三、焊接方法代号
焊接方法代号
焊接方法代号参照GB/5185-1985
111/12
例：如图表示对接接头周围焊缝。 焊条电弧焊(111)在非箭头侧打底， 表面齐平；埋弧焊(12)焊成的V形焊 缝在箭头侧，表面也要求齐平。 注：焊缝采用多种焊接方法或者对焊接方法 有特殊要求时标注，一般不标注。
第4页/共24页
(2)坡口形式： a. 对接焊缝的焊接边缘可分为卷边、平对或加工成V形、X形、K形和U形等。 方形对接：无间隙适合于板厚小于3mm；有间隙或带垫板的对接适合于厚小于16
mm。加工的经济性最好。
卷边焊缝
I形坡口
Inventor机械设计实战教程 焊接技术
第8章焊接技术机械设计和加工中，焊接件占有重要的比例，它是用来设计多个零部件在焊接的工艺下进行组装的合件，Inventor 为此提供了相关功能。
本章将介绍焊接环境中的三个焊接特征组、焊接种类以及焊接件工程图。
1. 焊接件装配设计Inventor 为焊接结构件的装配设计提供了一种专用的模板,模板名称是Weldment(GB).iam。
创建焊接件可以使用以下两种方式：将一般装配转换成焊接合件♦创建一般装配，在菜单栏中选择“转换（C）”->“焊接件（W）”，弹出如图8-1 的提示(实际上，只要我们进入焊接环境后尚未保存该文件，用“撤销”功能仍可以回到装配环境)；图8-1 转换提示图8-2 焊接参数设置♦确认后弹出对话框，设置有关焊接件的参数，界面参见图8-2。
注意：默认的参数与我们在安装Inventor 时选定的GB 标准以及当前的模型材料都不一致：标准采用了ISO，而“焊道材料”是铝。
可见，默认值不是常用值，所以，我们必须重新设置，“标准”应为“GB”；而“焊道材料”应当按要求选择。
♦参数设置确认后进入焊接件环境，焊接环境的工具面板和浏览器参见图8-3。
从焊接环境开始设计♦新建文件时选择焊接模板Weldment(GB).iam，参见图8-4，双击；图8-3 焊接环境界面图8-4 选用焊接模板♦进入图8-3 所示的焊接件环境。
♦单击浏览器中的“焊接”特征组，右键，选择“特性(P)”,在弹出的“特性”对话框中可以进行焊道特性和焊接材料的设置，参见图 8-5。
“可见”的功能的勾选与否决定焊道是否能够在模型中可见；“启用”的功能勾选与否将决定能否对焊道特征进行编辑。
图8-5 焊接特性设置2. 焊接设计体验为了大概了解Inventor 的焊接功能，现在对一个简单的装配进行焊接，这两个零件的相对位置已经固定，参见图8-6。
图8-6 初始装配图8-7 焊接参数设置焊接的过程如下：♦使用一般的模板新建装配，调入两个零件08-001.IPT,约束好两个零件的相对位置；♦在菜单栏中选择“转换（C）”->“焊接件（W）”，然后设置有关的焊接参数(参见图 8-7)，确认后将转换为焊接件。
08第8章焊接结构装配图识读
08第8章焊接结构装配图识读第八章焊接结构装配图的识读概述第三节管道焊接结构装配图的识读第一节焊接结构装配图表达方法第二节识读焊接结构装配图的方法与步骤第四节锅炉焊接结构装配图的识读第节力容焊接结构装的读第八章焊接结构装配图的识读（机工中职）焊工识图返回封面第七节梁柱类焊接结构装配图的识读第五节压力容器焊接结构装配图的识读第六节桁架焊接结构装配图的识读概述作为一名焊工，只有全面理解设计者的意图，看懂焊接结构装配图，详细分析图样中有关焊接的技术焊接装配图是焊接结构生产过程的核心返回章首页（机工中职）焊工识图条件，才能按图样要求完成焊接结构的装配，制造出合格的焊接结构产品第八章焊接结构装配图的识读一焊接结构装配图的内容第一节焊接结构装配图表达方法二、焊接结构的特点一、焊接结构装配图的内容三、焊接结构的分类四、装配图的规定画法返回章首页习题答案（机工中职）焊工识图五、零件序号和明细栏第八章焊接结构装配图的识读焊接结构装配图是用来表达金属焊接构件的工程图样，它是指导焊接构件的加工、装配、施焊和焊后处理，并能清楚地表达焊接构件的结构形状、接头形式及尺寸、焊缝位置和焊接要求的技术文件一、焊接结构装配图的内容一组图形完整、清晰地表达出焊接构件的结构特征、全部构件的结构形状、构件之间的装配与连接关系必要的尺寸注明焊接构件的外形、连接关系、装配、检验、安装时所必需的尺寸，以及确定焊接构件各部分结构形状和相对位置的尺寸零部件序号和明细栏在焊接装配图中必须对每种构件进行编号，并在标题栏上方绘制明细栏（机工中职）焊工识图技术要求对焊接构件的装配、调试、检验、安装、运输、使用，以及性能指标方面等提出严格、合理的规定和说明标题栏第八章焊接结构装配图的识读焊接结构设计的灵活性大焊接结构的几何形状不受限制，如锻造、铸造等无法制造的空心焊接接头的强度高、密封性好铆钉或螺栓结构的接头，需预先在母材上钻孔，因而削弱了接头的工作截面，其接头的强度低于母材约20%，而焊接接头的强度一般可达到与母材相等或相近、甚至高于母材的强度。
《焊接结构识图》课件
评定方法：试 验、检测、分
析等
评定结果：合 格、不合格、
改进等
评定周期：定 期或不定期进
行评定
焊接变形与控制
焊接变形：焊接过程中产生的变形，影响焊接质量 控制方法：采用合理的焊接工艺和参数，减少变形 焊接顺序：合理安排焊接顺序，减少变形 焊接温度：控制焊接温度，减少变形 焊接应力：控制焊接应力，减少变形 焊接变形检测：采用检测方法，及时发现和纠正变形
防护措施：穿戴防护服、护目镜等，避免焊接过程中产生的 有害物质伤害身体
培训教育：定期进行安全培训，提高员工安全意识和操作技 能
应急处理：制定应急预案，及时处理突发事故，确保人员安 全
感谢您的观看
汇报人：PPT
镍合金：耐高温，耐腐蚀， 易于焊接
钛合金：强度高，耐腐蚀， 易于焊接
复合材料：强度高，耐腐蚀， 易于焊接
异种钢的焊接
异种钢焊接：将不同种 类的钢材焊接在一起的 过程
异种钢焊接的难点：不同 钢材的熔点、热膨胀系数、 导热系数等物理性质不同， 容易产生裂纹、变形等缺 陷
异种钢焊接的方法：采 用合适的焊接材料和焊 接工艺，如激光焊接、 电子束焊接等
焊接结构识图
汇报人：PPT
目录
添加目录标题
01
焊接结构材料选择
04
焊接结构基础知识
02
典型焊接结构分析
05
焊接结构工艺分析
03
焊接结构安全与防护
06
添加章节标题
焊接结构基础知 识
焊接基本原理
焊接是通过加热、加压或两者并用，使两个或两个以上的工件结合在一起的过程。 焊接方法包括电弧焊、气焊、激光焊、电子束焊等。 焊接过程中，需要控制焊接温度、焊接速度、焊接电流等参数。 焊接结构具有连接牢固、密封性好、重量轻等优点。
焊工识图
特殊位置平面
14
3.视图
工程上称表达形体的正投影图为视图
再增加三个 投影面构成 正六面体
物体分别向六个基本投影面投射
15
基本视图
仰视图 左视图
主视图
后视图
基本投影面 展开方式
不得超出轮廓线
用剖切面局部地剖开物体所得的剖视图
局部剖视图用波浪线分界
43
几个平行的剖切平面
A A—A
不应与图样上 轮廓线重合
A
A
标注相 同字母
A
在剖视图 上无线
注意剖切面转折处画法及标注
44
几个相交的剖切面
（交线垂直于某一投影面）
A A--A
A
先假想按剖切位 置剖开物体 再将被剖切面剖 开的结构及其有 关部分旋转到与 选定的投影面平 行再进行投影
2 L 3~5
注意 有线！
1 (螺栓,螺母,垫圈等均按未剖绘制)
1.1d
L=1+2+0.15d+0.8d+(3~5)
67
0.5d 0.25d
0.3d 1.1d
0.1d
螺钉连接
90º
取决于被旋入 零件的材料
L
b=2d
bm 45º 0.5d
1
有效长度 L=bm+1
钢: bm=d 铸铁:bm=1.25d 铝: bm=2d
第一章 识图知识
烟台机电工业学校 机电科
1
内
1.1 1.2 1.3 1.4 1.5
容
正投影的基本原理 简单零件剖视图的表示方法
焊接结构图的识读
不同的焊接符号代表不同的焊接工艺和要，如角焊、对接 焊、搭接焊等。了解和掌握焊接符号的意义是正确识读焊接 结构图的基础。
焊接符号的标注原则与方法
标注原则
焊接符号的标注应遵循简明扼要、清晰易懂的原则，方便施工人员进行理解和 操作。
标注方法
标注方法包括基本标注和补充标注两种。基本标注用于表示焊接工艺和形式， 补充标注用于表示质量要求和其他特殊要求。
特点
具有直观性、详细性和规范性， 能够清晰地表达焊接结构的形状 、尺寸和焊接工艺要求。
焊接结构图的种类与用途
种类
包括全焊接结构图、部分焊接结构图 、简略焊接结构图等。
用途
主要用于指导焊接施工、检验和验收 ，同时也是焊接工艺评定和焊接质量 管理的依据。
焊接结构图的基本要素
焊接接头
包括对接、角接、搭接、T形连 接等，表示不同焊接接头的方 式和特点。
焊接结构图的绘制流程与规范
分析图纸
建立模型
首先需要对图纸进行分析，了解焊接结构 的形状、尺寸、材料等信息，为后续的绘 制工作做好准备。
根据分析结果，使用CAD软件建立焊接结 构的三维模型，并确保模型的准确性。
标注尺寸
检查与修改
在模型建立完成后，需要对各个部件的尺 寸进行标注，以便后续的加工和装配。
04 焊接结构图的应用与实例 分析
焊接结构图在工程设计中的应用
1
焊接结构图是工程设计中常用的图纸之一，用于 表示焊接结构的形状、尺寸、焊接方法、焊接材 料等信息。
2
在工程设计中，焊接结构图主要用于设计钢结构、 压力容器、管道等结构，是施工前进行详细规划 和设计的重要依据。
3
焊接结构图在设计过程中需要考虑结构的稳定性、 强度、刚度等因素，以确保结构的可靠性和安全 性。
焊接结构装配图的表达方法
焊接结构装配图的表达方法1、焊接结构装配图的画法（1）一般规定①对于焊接结构装配图中的螺钉、螺栓、螺母、垫圈、键、销等连接件和轴、手柄、连杆等实心件，当剖切面通过基本轴线或对称面时，可采用局部剖视图。
①对于相邻两个零件的接触面和配合面之间，规定只画一条轮廓线；而相邻两个零件的非接触面，即使间隔很小，也必须画两条线。
两个相邻的零件在剖视图中的剖面线方向应该相反，或方向一致而间隔不等。
（2）特殊画法①沿零件的结合面剖切和拆卸画法在焊接结构装配图中，为了把装配体某部分零件表达得更清楚，可以假想沿某些零件的结合面进行剖切或把某些零件拆卸后绘制，拆卸后需要说明时可注上“拆下件××”。
①零件的单独画法在焊接结构装配图中，可用视图、剖视图或断面图单独表达某个零件的结构形状，但必须在视图上方标注对应说明。
（3）假想画法当需要在焊接结构装配图上表达某些零件的运动范围和极限位置时，可用双点画线画出该零件在极限位置的外形图；当需要表达本部件与相邻部件的装配关系时，可用双点画线画出相邻部分的轮廓线。
（4）夸大画法对于焊接结构装配图中的薄片零件、细丝零件、微小零件及较小的斜度等，允许该部分不按比例，夸大画出。
（5）简化画法①在焊接结构装配图中，对于小圆角、小倒角、退刀槽等零件的工艺结构可以不画。
①对于焊接结构装配图中若干相同的零件组，可详细地画出一组或几组，其余的以点画线表示中心位置即可。
①对于焊接结构装配图中标准件的一边应用规定表示法，而另一边允许用交叉细实线表达。
①当剖面的厚度等于或小于2mm，可用涂黑代替剖面线。
当两相邻剖面均涂黑时，两剖面之间应留出不小于0.7mm的间隙。
①当剖切平面通过某些部件的对称中心线或轴线时，同时这些部件为标准产品或已有其他图形表达清楚，该部分可按不剖绘制。
2、焊接结构装配图的尺寸标注焊接结构装配图中的尺寸标注不同于零件图，焊接结构装配图中不必标出全部尺寸，只需标注能够说明机器性能、工作原理、安装要求等信息的必要的尺寸，主要包括以下内容：（1）规格尺寸用于说明机械或部件的规格性能尺寸，是设计和使用该产品的重要依据。
习题答案-第8章 焊接结构装配图的识读
6．由技术要求可知，集箱工作压力为 4.4 MPa，试验压力
的连接情况。
为 6.6 MPa；且焊缝长度每面必须超过圆周的 三分之一 。
4．由锅炉后水冷壁下集箱主视图中的焊缝形式与尺寸可知：
7．由锅炉后水冷壁下集箱焊接装配图可知，集箱本体的外径
堵板 与集箱本体的焊接采用焊脚尺寸为 10 的 双面角 焊 为 φ273 ，集箱的壁厚为 16 mm 。
缝，且相同焊缝的条数为 2 条。
机工中职《焊工识图习题集》
《习题答案》第八章
131
胡建生编
8-6 锅炉后水冷壁下集箱焊接装配图
机工中职《焊工识图习题集》
《习题答案》第八章
132
胡建生编
8-7 读缓冲器部件焊接装配图（8-8），回答下列问题
1．该缓冲器部件主要由 19 种构件焊接而成，绘图比例
为 1∶5 。其中，筒体的材料为 16 MnR ，肋板的材料
义：
法兰底部与弯管四周焊接，焊缝为单面角焊缝，
焊脚尺寸为 6 mm 。
机工中职《焊工识图习题集》
《习题答案》第八章
胡建生编
128
8-3 柴油机横梁焊接装配图
机工中职《焊工识图习题集》
《习题答案》第八章
129
胡建生编
8-4 锅炉弯管接头焊接装配图
机工中职《焊工识图习题集》
《习题答案》第八章
130
胡建生编
5．由柴油机横梁主视图中的焊缝形式与尺寸可知：上盖板与 准为接管轴线，定位尺寸为 1000 mm；高度方向上的尺寸基准
中间上盖板的连接采用的是 周围角 焊缝，焊脚尺寸为 6 ； 为法兰的上端面，定位尺寸为 400 mm。
隔板的焊接采用的是焊脚尺寸为 6 的周围角焊缝，且 三 面
识读焊接结构装配图的方法
识读焊接结构装配图的方法
1、看标题栏和明细栏
了解焊接结构装配图的名称、性能、作用和零部件的材质、质量、件数等，其中包括由多少零件或多少小部件组成。
另外，要求对零件或部件有个概括的了解，为进一步了解零件或部件做好准备。
2、看懂弄清有关视图
从主视图中首先看出零件的大致几何形状，再通过其他辅助视图得到零件或部件的立体形状。
例如，图1是一个角钢的焊接件。
图1.角钢形体焊接件的焊接装配图
从主视图中可以看出，它是由两块板组成的，其中一块较长，带半圆形，中间是一个长方槽，半圆形状处有孔，而另一块板较短；从俯视图上看出较短板上有两个圆孔，而两角为两倒角；从侧视图上看坡口的位置，可以看到垂直板上缺口的底是倾斜的；从另一视图上还可以看到平板上两个孔在底面有120°的倒角。
从以上可以构想立体图
的形状，如图2所示。
图2.角钢形体焊接件
3、分析视图
从主要基准出发，逐步认清零件的大小和各部分之间的位置关系。
如图所示，从右端面（主视图）出发，逐个分析主、俯、侧等视图，分析各部位尺寸要求，认真读懂视图。
同时读图应看清各部位的公差配合和表面粗糙度等要求。
例如，垂直板的长度允许+2mm，底板两孔中心距误差是±0.5mm，ф15mm孔的加工粗糙度要求达到Ra6.3μm，孔ф15H9表示基孔制标准公差为9级的基准孔。
4、看图样上的技术要求
它是用来说明零部件所应达到的各种技术要求，说明此项产品是否需要退火、是否加热焊接等。
识读焊接结构装配图还要理解图样要求和工艺卡，并且必须看懂焊接符号。
焊接结构基本知识PPT94张课件
• 因此焊接机身可以满足切削加工时的刚度要求。
3）减震性问题
• 机身的减震性不仅取决于选用的材料，而且 还与结构本身有关；
• 可以分为材料减震性和结构减震性两个方 面；
• 焊接机身钢质材料的减震性低于铸铁； • 因此，必须从结构上采取措施以保证焊接机
情况变得比较复杂。 • 焊接梁主要应用于载荷和跨度都比较大的场合； • 焊接梁多由翼板及一块腹板组成工字型； • 或由翼板和两块腹板组成箱形； • 故又称为工字梁或箱形梁，如图1-6所示。
图1-6 焊接梁结构简图
a)工字形梁 b)箱形梁 1-腹板 2-翼板 3-竖加强板 4-水平加强
板 5-翼缘焊缝
• 并在双层壁板间设置加强筋以提高焊接箱 体的整体刚度。
能力知识点2 压力容器焊接结构
• 压力容器定义： • 是指最高工作压力P≥0.1MPa， • 容积大于或等于25L， • 工作介质为气体、液化气体或最高工作温度高于
等于标准沸点的液体的容器。
• 应用：它主要用于石油化工、能源工业、科研和 军事工业等方面；同时在民用工业领域也得到广 泛应用，如煤气或液化石油气罐、各种蓄能器、 换热器、分离器以及大型管道工程等。
定，
• 最后制定出工艺文件及质量保证文件。
• （2）物质准备
• 根据产品加工和生产工艺的要求，
• 订购原材料、焊接材料以及其他辅助材 料，
• 并对生产中的焊接工艺设备、其他生产设 备和工夹量具，进行购置、设计、制造或 维修。
2．材料加工工艺
• 焊接结构零件绝大多数是以金属轧制材料 为坯料，
• 所以在装配前必须按照工艺要求对制造焊 接结构的材料进行一系列的加工。
机械识图(第三版)习题集册部分参考总结地答案解析
附录习题册部分参考答案第一章制图基本规定三、尺寸标注2．找出图中尺寸注法的错误之处，并在另一图中正确注出。
第二章正投影作图一、三视图1．正投影与三视图。
（1）投射线图形（2）中心投影法平行投影法正投影法斜投影法（3）形状和大小度量性好作图方便、准确（4）反映实长真实性积聚为一点积聚性变短类似性（5）反映实形真实性积聚为一条直线积聚性变小、投影的形状与原来的形状类似类似性（6）正主视水平俯视侧左视（7）投影轴长度（左、右）宽度（前、后）高度（上、下）（8）基准俯视左视（9）长对正高平齐宽相等（10）左右上下左右前后前后上下2．略。
3．略。
4．用彩色笔描出线段AB、BC和平面P、Q在三视图中的投影，并填空（真实性、积聚性、类似性）。
（1）真实性积聚性积聚性；类似性类似性类似性；类似性类似性真实性；真实性积聚性真实性。
（2）类似性类似性积聚性；积聚性类似性类似性；类似性类似性类似性；类似性类似性真实性。
5．观察物体的三视图，在立体图中找出对应的物体，并填写对应的序号。
答：从左到右依次为：（2）（1）；（5）（6）；（4）（3）。
6．补图并填空。
（1）前、后（2）上、下7．根据轴测图画三视图（尺寸从轴测图中量取并取整数）。
（1）（2）8．根据两视图补画第三视图。
（1）（2）（3）（4）9．补画视图中的缺线。
（1）（2）（3）（4）二、基本体1．棱柱。
（1）（2）（3）（4）2．棱锥。
（1）（2）（3）（4）3．圆柱。
（1）（2）（3）（4）4．圆锥。
（1）（2）（3）（4）5．圆球。
（1）（2）选择正确的左视图（②）（3）（4）6.识读基本体三视图，写出基本体的名称（1）六棱柱（2）三棱柱（3）三棱柱（4）四棱台(5)圆柱(6)圆锥(7)圆台(8)圆球三、圆柱的截割与相贯1.分析两面视图，想象出截交线的形状，补画第三面视图。
（1）（2）（3）（4）2．根据两面视图，想象出相贯线的形状，补画第三面视图（1）（2）（3）（4）四、轴测图1．根据三视图，画正等轴测图（1）（2）2．根据两视图，画斜二测图。
焊工工艺与实训(高教版)教案：1.3 识读焊接装配图与实训
种构件编写序号，并编制相应构件明细栏，以说明构件的名称、材料、数量等。
5.标题栏。
包括工程或部件的名称、图号、比例及图样的责任者签字等内容。
二、焊接装配图焊接图是指导焊接实际生产的图样，教材图1-9所示的图样为简单的焊接装配图，它除了包含一般装配图的内容外，还必须强调以下内容：1.焊接图必须用焊接符号和焊接方法代号标注出焊接接头形式、焊缝位置，焊缝形状、焊缝尺寸、焊接方法等。
2.必要的焊接技术要求。
三、焊缝及焊接接头形式1.焊缝形式：按焊缝在空间的位置不同可分为平焊缝、立焊缝、仰焊缝和横焊缝四种形式。
按焊缝结合形式不同可分为对接焊缝，角焊缝和塞焊缝三种形式。
按焊缝断续情况可分为定位焊缝、连续焊缝、断续焊缝。
2.焊接接头基本形式：对接接头，T形（十字）接头，角接接头和搭接接头。
3.开坡口的概念：所谓坡口就是根据设计和工艺要求，在工件的待焊部位加工并装配成具有一定几何形状的沟槽4.坡口的其目：保证焊透、便于焊接操作、便于清除溶渣、避免焊接过程中出现缺欠和获得较好的焊缝成形，而且坡口还能起到调节焊缝金属中母材与填充金属的比例作用5.坡口面得基本形式：I形、V形、U形（对这三种基本端面形式进行比较）。
四、焊缝的规定画法及焊缝符号标注1.焊缝的规定画法（GB12212-1990）2.焊缝符号及标注（GB/T 324-2008）（1）焊缝符号：在图样上标注焊接方法、焊缝形式和焊缝尺寸的符号称为焊缝符号。
（2）焊缝符号的组成：完整的焊缝符号包括基本符号、指引线、补充符号、尺寸符号及数据等。
在焊缝符号中，基本符号和指引线为基本要素。
（3）基本符号及组合：基本符号表示焊缝横截面的基本形式或特征（见教材表1-5、1-6）。
（4）指引线：由箭头线和基准线（实线和虚线）两部分组成。
基准线一般应与图样的底边平行，必要时也可与底边垂直。
实线和虚线的位置可根据需要互换。
（5）箭头线和接头的关系：箭头线和接头的关系分为接头在箭头侧和接头在非箭头侧（6）基本符号与基准线的相对位置焊缝在接头的箭头侧焊缝在接头的非箭头侧对称焊缝双面焊缝（7）补充符号：补充符号用来补充说明有关焊缝或接头的某些特征（参见教材表1-7）。
焊接结构图的识读
二、分析视图想象形状
1、 首先找出主视图，再看零件图，采用的 几个图形及图形所用的表达方式，各个视图 之间的关系等。
2、 看剖视图和剖面图要找到剖切位置和投 影方向，有局部视图、斜视图的部分，要找 到表示投影部位的字母和投影方向的箭头。
3、 观看图样中有无局部放大图和简化画法 等。
三、分析尺寸和了解技术要求
1、根据形体和结构分析，了解定形、定位和 总体尺寸，分析标注尺寸所采用的基准。对 焊接结构图，熟悉对焊接结构件的尺寸标住 方法和各类标记是非常重要的，在进行尺寸 分析时不能忽略。
2、技术要求有数字、文字说明，有符号、代 号标住表示的。应能看懂表面粗糙度、尺寸 公差与配合、形状、位置公差和焊接要求。
读图的方法和步骤
识读焊接结构图要注意看懂焊缝的规定画法、 焊缝符号，弄清型材的标记、材料的规格、数量、 几何形状，明确构件的连接情况。综合理解图标， 字表，全面领会附注说明及技术要求等。
1、看标题栏 2、分析视图想象形状 3、分析尺寸 4、了解技术要求
一、看标题栏
通过标题栏我们可以了解构件的名称、各 制件的材料、数量、型材的标记、图样的比 例，装配件的组成及使用或加工制作单位。
字母 T L H F R G B J Q
C
代号
汉字 塔 炉 换 分 容 罐 泵 机 器
池
类别或名称
各种塔 各种炉子 各种冷换、热换设备 各种分离设备 各种容器 各种储罐 各种泵机组 各种机动设备 各种脱水器、过滤器等
各种池
2、设备和构筑物标注内容及编 如图2-7、2-8所示。
四、常用图例
1、总体规划设计常用图例，如表2-2所示。
方向坐标：上北、下南、左西、右东。
二、管道标注
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
封闭结构，用焊接方法制造并不困难；结构的壁厚和外形尺寸不受限制，通过焊接可将多种
不同形状与厚度的钢材（或其他金属）连接起来；可以充分利用轧制型材组焊成所需要的结
优
构，这样可以减轻结构重量，减少焊缝；可以和其他工艺方法联合，如铸-焊、锻-焊等金属结
构；异种金属材料间也可以焊接
点
成品率高 一旦出现焊接缺陷，修复容易，很少产生废品
（机工中职）焊工识图
第八章 焊接结构装配图的识读
装配图中零部件的序号，应与明细栏的 序号一致。填写明细栏中的序号时，应自 下而上填写
零件的明细栏应画在标题栏上方，当标题栏上方位 置不够时，可在标题栏左边继续列表
（机工中职）焊工识图
第八章 焊接结构装配图的识读
第二节 识读焊接结构装配图的方法与步骤
一、识读焊接结构装配图的目的 二、读焊接结构装配图的方法与步骤
标题栏
二、焊接结构的特点
焊接接头的强度高、密封性好 铆钉或螺栓结构的接头，需预先在母材上钻孔，因而削弱了
接头的工作截面，其接头的强度低于母材约20%，而焊接接头的强度一般可达到与母材相等 或相近、甚至高于母材的强度。同时，焊接能保证产品的气密性和水密性要求，这是压力容
器在正常工作时不可缺少的条件
焊接结构设计的灵活性大 焊接结构的几何形状不受限制，如锻造、铸造等无法制造的空心
返回封面
第一节 焊接结构装配图表达方法
一、焊接结构装配图的内容 二、焊接结构的特点 三、焊接结构的分类 四、装配图的规定画法 五、零件序号和明细栏
（机工中职）焊工识图
第八章 焊接结构装配图的识读
习题答案 返回章首页
概述
（机工中职）焊工识图
焊接装配图是焊接 结构生产过程的核心
作为一名焊工，只 有全面理解设计者的 意图，看懂焊接结构 装配图，详细分析图 样中有关焊接的技术 条件，才能按图样要 求完成焊接结构的装 配，制造出合格的焊 接结构产品
相邻两零件的接触面和配合面，只画一条 轮廓线。当相邻两零件有关部分的基本尺寸 不同时，即使间隙很小，也要画出两条线
① ③ ③
3．实心件及螺纹紧固件的画法
螺纹紧固件及实心的轴、手柄、
ห้องสมุดไป่ตู้
①
键、销、连杆、球等零件，若按
纵向剖切，即剖切平面通过其轴
①
线或基本对称面时，这些零件均
按未剖绘制
②
（机工中职）焊工识图
第八章 焊接结构装配图的识读
三、焊接结构的分类
1. 板壳结构
液氯储罐
冷却器
航母
2. 桁架结构 3. 梁及梁系结构
门式起重机
桥式起重机 桥架的主梁
站台桁架 钢梁桥
4. 柱类结构
金属结构厂房
金属柱
5. 机械结构
（机工中职）焊工识图
减速器箱体 第八章 焊接结构装配图的识读
轴承支座
4．夸大画法
对于直径或厚度小于 2 mm的孔和薄片，以 及画较小的锥度或斜度 时，允许将该部分不按 原比例而夸大画出
（机工中职）焊工识图
第八章 焊接结构装配图的识读
习题答案 返回章首页
二、读焊接结构装配图的方法与步骤
1. 概括了解
先看标题栏和明细栏，从中了解 该焊接结构或部件的名称、数量、 重量、画图比例等,了解各零(构)件 的名称及其在装配图上的大致位置， 对焊接结构有一个初步印象
①
简化画法或示意画法
（机工中职）焊工识图
第八章 焊接结构装配图的识读
一组紧固件或装配关系清楚的零 件组，可采用公共指引线
序号的字号应比图中尺寸数字 大一号或大两号
零(构)件序号应标注在视图周围，按水平或竖直方向排列整齐。应按顺时针或逆 时针方向排列
正确排列 （机工中职）焊工识图
正确排列 第八章 焊接结构装配图的识读
第八章 焊接结构装配图的识读
返回章首页
一、焊接结构装配图的内容
焊接结构装配图是用来表达金属焊接构件的工程图样，它是指导焊接构件的加工、装配、施焊和焊 后处理，并能清楚地表达焊接构件的结构形状、接头形式及尺寸、焊缝位置和焊接要求的技术文件
一组图形 完整、清晰地表达出焊 接构件的结构特征、全部 构件的结构形状、构件之 间的装配与连接关系
①
① ①
（机工中职）焊工识图
第八章 焊接结构装配图的识读
5．简化画法
（1）对于装配图中的螺栓
联接等若干相同零件组，允许
仅详细地画出一组，其余用细
点画线表示出中心位置即可
③
（2）在装配图中，零件上
③
某些较小的工艺结构，如倒角、
退刀槽等允许省略不画
②
（3）对于标准件（如滚动
②
轴承、螺栓、螺母等）可采用
错误排列
五、零件序号和明细栏
零(构)件序号应填写在指引 线一端的横线上(或圆圈内)， 指引线的另一端应自所指零 (构)件的可见轮廓引出，并在 末端画一圆点。若所指部分 内不宜画圆点(零件很薄或涂 黑的剖面) 时，可在指引线一 端画箭头指向该部分的轮廓
装配图中所有单个零(构)件，应按顺序编写序 号，相同零(构)件只编一个序号，一般只注一 次
最适于制作大型或重型的、结构简单而且是单件小批量生产的产品结构 可将大型、复杂的
结构分解为许多小零件或部件分期加工，然后通过焊接连成整个结构，以小拼大，解决其他
加工方法难于制造乃至无法加工的机器结构
结构的变更和改型快，且比较容易 与其他加工方法相比，制造焊接结构一般不需大型、贵重 的设备。设备投资较少，投产快，对产品的生产规模适应性强，而且更换产品规格和品种也 比较容易
必要的尺寸 注明焊接构件的外形、 连接关系、装配、检验、 安装时所必需的尺寸，以 及确定焊接构件各部分结 构形状和相对位置的尺寸
技术要求 对焊接构件的装配、调 试、检验、安装、运输、 使用，以及性能指标方面 等提出严格、合理的规定 和说明
（机工中职）焊工识图
第八章 焊接结构装配图的识读
零部件序号和明细栏 在焊接装配图中必须 对每种构件进行编号， 并在标题栏上方绘制明 细栏
第八章 焊接结构装配图的识读
概述 第一节 焊接结构装配图表达方法
第二节 识读焊接结构装配图的方法与步骤 第三节 管道焊接结构装配图的识读 第四节 锅炉焊接结构装配图的识读 第五节 压力容器焊接结构装配图的识读 第六节 桁架焊接结构装配图的识读 第七节 梁柱类焊接结构装配图的识读
（机工中职）焊工识图
第八章 焊接结构装配图的识读
产生焊接应力与变形
缺
点
对应力集中敏感
焊接接头上性能不均匀
（机工中职）焊工识图
第八章 焊接结构装配图的识读
四、装配图的规定画法
1．相邻两零件的规定画法
2．装配图中剖面线的画法
同一零件在不同的视图中，剖 面线的方向和间隔应保持一致
相邻两零件的剖面线，应有明 显区别，即倾斜方向相反或间隔 不等，以便在装配图中区分不同 的零件
