结构施工图的识读方法和步骤

结构施工图的识读方法和步骤

结构施工图的识读方法和步骤一、结构施工图的识读方法和步骤(1)先施工先看(即施工图编排顺序)(2)由粗到细。

先粗看一遍,一般先看建施图,了解建筑概况、使用功能及要求、内部空间的布置、层数与层高、墙柱布置、门窗尺寸、楼(电)梯间的设置、内外装修、节点构造及施工要求等基本情况。

然后再看结施图,了解工程的概况、结构方案等。

熟悉结构平面布置,检查构件布置是否合理,有无遗漏,柱网尺寸、构件定位尺寸、楼面标高是否正确。

最后根据结构平面布置图,细看每一构件的标高等。

(3)结施与建施结合看,其它设施图参照看。

注意:1)相同处,如轴线,墙厚,柱尺寸,过梁位置与洞口对应,梁底标高同洞顶标高,结构详图与建筑详图有无矛盾。

2)不同处:如建筑标高与结构标高,3)相关联处:如建施中墙,结施应有梁;建施中底层墙,结施为基础;楼面梁与门窗洞口有无矛盾;楼梯图有无矛盾等。

(4)最后阅读设备图,应特别注意设备的布置与建施图有无矛盾、设备的预留孔位置及尺寸与结构布置有无矛盾、结构预留孔的数量及位置是否正确、各设备工种之间有无矛盾。

只有把三者结合起来看,才能正确全面地了解施工图的全貌,并发现存在的矛盾和问题。

二、结构施工图的制图标准与规则《建筑结构制图标准》(GB/T50105-2001),《房屋建筑制图统一标准》(GB/T50001-2001)。

1、一般规定(1)在结构施工图中,为了表达不同的意思,并使图形的主次分明,必须采用不同的线型和不同宽度的图线来表达。

线型规定应符合《房屋建筑制图统一标准》(GB/T50001-2001)。

(2)比例。

(3)构件名称应用代号表示。

(4)图纸编排顺序建筑工程图纸应按专业顺序编排。

一般应为图纸目录、总平面图、建筑施工图、结构施工图、给水排水施工图、暖通空调施工图、电气施工图等依次排列。

各专业图纸应按图纸内容的主次关系、逻辑关系有序排列。

例如基本图在前,详图在后;总体图在前,局部图在后;主要部分在前,次要部分在后;布置图在前,构件图在后等次序编排。

建筑结构施工图识读

建筑结构施工图识读

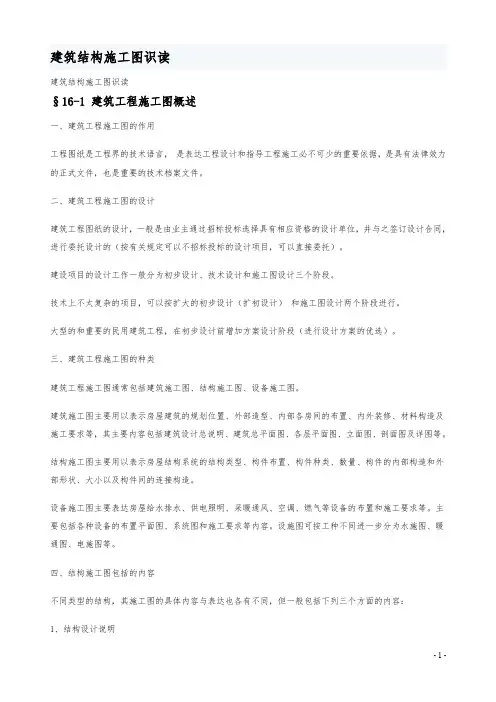

建筑结构施工图识读建筑结构施工图识读§16-1 建筑工程施工图概述一、建筑工程施工图的作用工程图纸是工程界的技术语言,是表达工程设计和指导工程施工必不可少的重要依据,是具有法律效力的正式文件,也是重要的技术档案文件。

二、建筑工程施工图的设计建筑工程图纸的设计,一般是由业主通过招标投标选择具有相应资格的设计单位,并与之签订设计合同,进行委托设计的(按有关规定可以不招标投标的设计项目,可以直接委托)。

建设项目的设计工作一般分为初步设计、技术设计和施工图设计三个阶段。

技术上不太复杂的项目,可以按扩大的初步设计(扩初设计)和施工图设计两个阶段进行。

大型的和重要的民用建筑工程,在初步设计前增加方案设计阶段(进行设计方案的优选)。

三、建筑工程施工图的种类建筑工程施工图通常包括建筑施工图、结构施工图、设备施工图。

建筑施工图主要用以表示房屋建筑的规划位置、外部造型、内部各房间的布置、内外装修、材料构造及施工要求等,其主要内容包括建筑设计总说明、建筑总平面图、各层平面图、立面图、剖面图及详图等。

结构施工图主要用以表示房屋结构系统的结构类型、构件布置、构件种类、数量、构件的内部构造和外部形状、大小以及构件间的连接构造。

设备施工图主要表达房屋给水排水、供电照明、采暖通风、空调、燃气等设备的布置和施工要求等。

主要包括各种设备的布置平面图、系统图和施工要求等内容。
