锅炉及锅炉房设备第四版课程设计

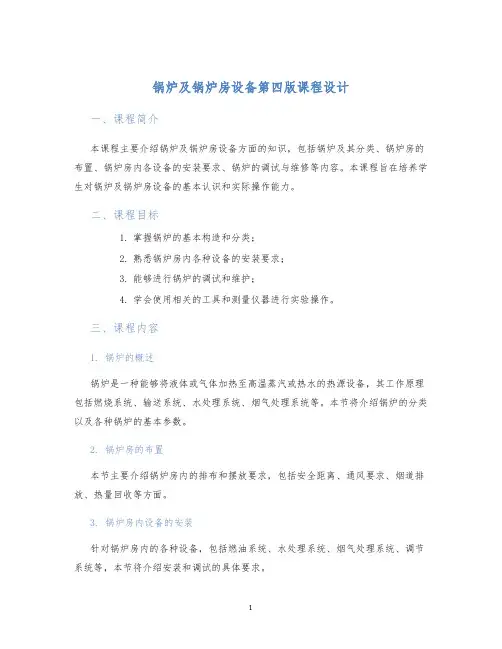

锅炉及锅炉房设备第四版课程设计
一、课程简介
本课程主要介绍锅炉及锅炉房设备方面的知识，包括锅炉及其分类、锅炉房的布置、锅炉房内各设备的安装要求、锅炉的调试与维修等内容。
本课程旨在培养学生对锅炉及锅炉房设备的基本认识和实际操作能力。
二、课程目标
1.掌握锅炉的基本构造和分类；
2.熟悉锅炉房内各种设备的安装要求；
3.能够进行锅炉的调试和维护；
4.学会使用相关的工具和测量仪器进行实验操作。
三、课程内容
1. 锅炉的概述
锅炉是一种能够将液体或气体加热至高温蒸汽或热水的热源设备，其工作原理包括燃烧系统、输送系统、水处理系统、烟气处理系统等。
本节将介绍锅炉的分类以及各种锅炉的基本参数。
2. 锅炉房的布置
本节主要介绍锅炉房内的排布和摆放要求，包括安全距离、通风要求、烟道排放、热量回收等方面。
3. 锅炉房内设备的安装
针对锅炉房内的各种设备，包括燃油系统、水处理系统、烟气处理系统、调节系统等，本节将介绍安装和调试的具体要求。
1。

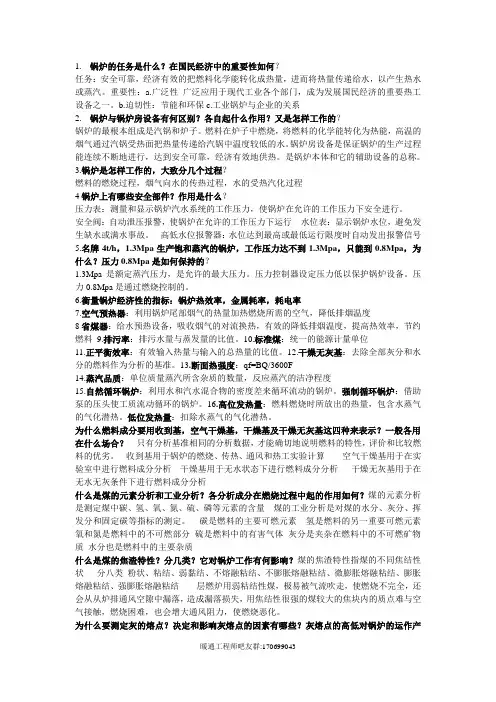

锅炉及锅炉房设备(第四版)思考题
1.锅炉的任务是什么？在国民经济中的重要性如何？任务：安全可靠，经济有效的把燃料化学能转化成热量，进而将热量传递给水，以产生热水或蒸汽。
重要性：a.广泛性广泛应用于现代工业各个部门，成为发展国民经济的重要热工设备之一。
b.迫切性：节能和环保c.工业锅炉与企业的关系2.锅炉与锅炉房设备有何区别？各自起什么作用？又是怎样工作的？锅炉的最根本组成是汽锅和炉子。
燃料在炉子中燃烧，将燃料的化学能转化为热能，高温的烟气通过汽锅受热面把热量传递给汽锅中温度较低的水。
锅炉房设备是保证锅炉的生产过程能连续不断地进行，达到安全可靠，经济有效地供热。
是锅炉本体和它的辅助设备的总称。
3.锅炉是怎样工作的，大致分几个过程？燃料的燃烧过程，烟气向水的传热过程，水的受热汽化过程4锅炉上有哪些安全部件？作用是什么？压力表：测量和显示锅炉汽水系统的工作压力，使锅炉在允许的工作压力下安全进行。
安全阀：自动泄压报警，使锅炉在允许的工作压力下运行水位表：显示锅炉水位，避免发生缺水或满水事故。
高低水位报警器：水位达到最高或最低运行限度时自动发出报警信号5.名牌4t/h，1.3Mpa生产饱和蒸汽的锅炉，工作压力达不到1.3Mpa，只能到0.8Mpa，为什么？压力0.8Mpa是如何保持的？1.3Mpa是额定蒸汽压力，是允许的最大压力。
压力控制器设定压力低以保护锅炉设备。
压力0.8Mpa是通过燃烧控制的。
6.衡量锅炉经济性的指标：锅炉热效率，金属耗率，耗电率7.空气预热器：利用锅炉尾部烟气的热量加热燃烧所需的空气，降低排烟温度8省煤器：给水预热设备，吸收烟气的对流换热，有效的降低排烟温度，提高热效率，节约燃料9.排污率：排污水量与蒸发量的比值。
10.标准煤：统一的能源计量单位11.正平衡效率：有效输入热量与输入的总热量的比值。
12.干燥无灰基：去除全部灰分和水分的燃料作为分析的基准。
13.断面热强度：qf=BQ/3600F14.蒸汽品质：单位质量蒸汽所含杂质的数量，反应蒸汽的洁净程度15.自然循环锅炉：利用水和汽水混合物的密度差来循环流动的锅炉。
锅炉及锅炉房设备课程复习要点
1.锅炉的基本组成:汽锅和炉子2.锅炉的三个工作过程：燃料的燃烧过程、烟气向水的传热过程、水的受热和汽化过程3.蒸发量：蒸汽锅炉每小时所产生的额定蒸汽量，用以表征锅炉容量的大小。
符号D,单位t/h.4.额定蒸发量（产热量）：锅炉在额定参数（压力、温度和保证一定热效率下）每小时最大的连续蒸发量（产热量）5.受热面蒸发率：1m2的蒸发受热面每小时所产生的蒸汽量，用D/H表示6.受热面的发热率：1m2热水锅炉受热面每小时所产生的热功率，用Q/H表示7.锅炉的热效率：锅炉每小时的有效利用于生产热水或蒸汽的热量占输入锅炉全部热量的百分数8.锅炉型号：SHL10-1.25/350-WII:双锅桶横置式链条炉排锅炉，额定蒸发量为10t/h，额定工作压力为1.25MPa表大气压，出口过热蒸汽温度为350℃，燃用II 类无烟煤的蒸汽锅炉。
QXM2.8-1.25-95/70-AII:强制循环往复炉排锅炉，额定热功率为2.8MW，额定出水压力为1.25MPa,额定出水温度为95℃，额定进水温度为70℃，燃用II类烟煤的热水锅炉。
9.锅炉房设备：锅炉本体（汽锅、炉子、蒸汽过热器、省煤器、空气预热器）和锅炉房的辅助设备（汽水系统、送引风系统、燃料输送及排渣除尘系统、仪表控制系统）10.热平衡：锅炉在正常稳定的运行工况下建立锅炉的热量的收、支平衡关系11.热平衡方程 Qr =Q1+Q2+Q3+Q4+Q5+Q6Q r ：锅炉的输入热量 Q1：锅炉的输出热量（有效利用热量）Q2：排烟损失热量Q3：气体不完全燃烧损失热量Q4：固体不完全燃烧损失热量 Q5：锅炉散热损失热量Q6：灰渣物理热损失热量12.正平衡法：通过测定锅炉有效利用热量，直接计算锅炉的热效率的方法。
13.反平衡法：通过测定锅炉的各项热损失，间接计算锅炉的热效率的方法。
14.固体不完全燃烧热损失包括：灰渣热损失、漏煤热损失、飞灰热损失。
15.灰平衡：进入炉内燃料的总灰量应等于灰渣、漏煤及飞灰中的灰量之和。

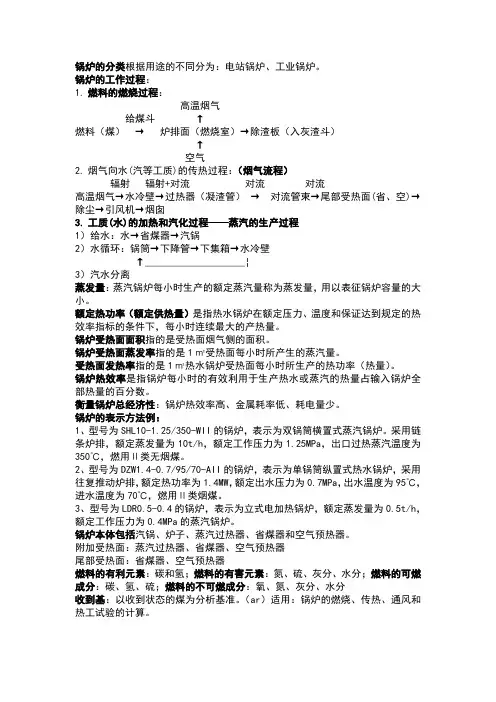

锅炉及锅炉房设备锅炉复习解析
锅炉的分类根据用途的不同分为：电站锅炉、工业锅炉。
锅炉的工作过程：1.燃料的燃烧过程：高温烟气给煤斗↑燃料（煤）→炉排面（燃烧室）→除渣板（入灰渣斗）↑空气2.烟气向水(汽等工质)的传热过程：（烟气流程）辐射辐射+对流对流对流高温烟气→水冷壁→过热器（凝渣管）→对流管束→尾部受热面(省、空)→除尘→引风机→烟囱3.工质(水)的加热和汽化过程——蒸汽的生产过程1）给水：水→省煤器→汽锅2）水循环：锅筒→下降管→下集箱→水冷壁↑____________________¦3）汽水分离蒸发量：蒸汽锅炉每小时生产的额定蒸汽量称为蒸发量，用以表征锅炉容量的大小。
额定热功率（额定供热量）是指热水锅炉在额定压力、温度和保证达到规定的热效率指标的条件下，每小时连续最大的产热量。
锅炉受热面面积指的是受热面烟气侧的面积。
锅炉受热面蒸发率指的是1㎡受热面每小时所产生的蒸汽量。
受热面发热率指的是1㎡热水锅炉受热面每小时所生产的热功率（热量）。
锅炉热效率是指锅炉每小时的有效利用于生产热水或蒸汽的热量占输入锅炉全部热量的百分数。
衡量锅炉总经济性：锅炉热效率高、金属耗率低、耗电量少。
锅炉的表示方法例：1、型号为SHL10-1.25/350-WII的锅炉，表示为双锅筒横置式蒸汽锅炉。
采用链条炉排，额定蒸发量为10t/h，额定工作压力为1.25MPa，出口过热蒸汽温度为350℃，燃用Ⅱ类无烟煤。
2、型号为DZW1.4-0.7/95/70-AII的锅炉，表示为单锅筒纵置式热水锅炉，采用往复推动炉排，额定热功率为1.4MW，额定出水压力为0.7MPa，出水温度为95℃，进水温度为70℃，燃用Ⅱ类烟煤。
3、型号为LDR0.5-0.4的锅炉，表示为立式电加热锅炉，额定蒸发量为0.5t/h，额定工作压力为0.4MPa的蒸汽锅炉。
锅炉本体包括汽锅、炉子、蒸汽过热器、省煤器和空气预热器。
附加受热面：蒸汽过热器、省煤器、空气预热器尾部受热面：省煤器、空气预热器燃料的有利元素：碳和氢；燃料的有害元素：氮、硫、灰分、水分；燃料的可燃成分：碳、氢、硫；燃料的不可燃成分：氧、氮、灰分、水分收到基：以收到状态的煤为分析基准。
锅炉及锅炉房设备(丁崇公)课后答案
第一章2.锅炉与锅炉房设备有何区别？各自起着什么作用？又是怎样进行工作的？答：锅炉的最根本组成是汽锅和炉子两个部分。
燃料在炉子中燃烧，将燃料的化学能转化为热能。
高温的烟气通过汽锅受热面把热传递给汽锅中温度较低的水。
锅炉放设备是用以保证锅炉的生产过程能过连续不断的正常进行，达到安全可靠，经济有效的供热。
诸如输煤，运渣机械。
送引风机。
水泵和测控仪器等。
5.为什么要测定灰的熔点？决定和影响灰熔点的因素有哪些？答：灰熔点对锅炉工作有较大的影响，且由于灰分不是点一的物质。
没有一定的熔点，所以测定会的熔点有力于研究焦煤的物化性质。
灰熔点是选择锅炉设备，制定运行制度，进行改善的根据。
决定和影响因素：灰熔点的高低与灰的成分，周围介质的性质有关。
第二章4.什么是煤的焦渣特性？共分为几类？它对锅炉工作有何影响？答煤在隔绝空气加热时，水分蒸发，挥发分析出后的固体残余物是焦炭，它由固定碳和灰分组成。
煤种不同，其焦炭的物理性质，外观等也不同，煤的这种不同的交界性状，称为煤的焦结性。
分为粉状，粘结，弱粘结，不熔触粘结，不膨胀熔融粘结，微膨胀熔融粘结和强膨胀熔融粘结八类。
如果煤的粘结性弱，因焦呈粉末，极易被穿过炉层的气流携带飞走，使燃烧不完全。
如果煤的焦结性强，结成块状焦内的物质难于空气接触，使燃烧更加困难，炉层也会因焦结而粘连成片，失去多孔性，增大阻力，使燃烧恶化。
6.外在水分，内在水分，空气干燥基水分，风干水分，全水分有什么区别？他们之间有什么关系？风干水分是否是外在水分？空气干燥基水分是否相当于内在水分？全水份怎样求定？答：外在水分是机械附着和润湿在燃料颗粒表面及大毛细孔中的水分；内在水分是吸附和凝聚在颗粒内部的毛细孔中的水分；外水分和内水分的总和称为固体燃料的全水分。
空气干燥基的水分是内在水分，风干水分即为外在水分。
12.为什么同一种基的燃料的弹筒发热量最大，其次是高位发热量，再次才是低位发热量？为什么在锅炉热力计算中只能用低位发热量作为计算的工具？答：高位发热量是指1kg燃料完全燃烧后所产生的热量，它包括燃料燃烧时所产生的水蒸气的汽化潜热。
锅炉及锅炉房设备复习资料
锅炉及锅炉房设备复习资料第一章绪论1、电站锅炉本体由哪些部件组成？答：其组成主要包括“炉”和“锅”两部分。
“炉”主要包括炉膛、燃烧器、空气预热器、烟道和钢架等。
“锅”主要包括汽包、下降管、水冷壁、过热器、再热器和省煤器等受热面。
2、电站锅炉的辅助设备主要有哪些？答：锅炉的附属设备主要有：送风机、引风机、给煤机、磨煤机、排粉机、除尘器、烟囱、监测仪表及自控装置。
5、火力发电厂中存在哪几次能量转换？各在什么设备中完成？答：火力发电厂存在着三次能量转换，其中在锅炉中燃料的化学能转化为蒸汽的热能，在汽轮机中蒸汽的热能转化为轴的机械能，在发电机中机械能转化为电能。
第二章燃料1、什么是折算成分？引入折算成分有什么意义？答：折算成分是指相对于每4190KJ/Kg收到基低位发热量的成分。
燃料中的水分、灰分和硫分对燃料的燃烧和锅炉运行都有不利的影响。
但只看含量的质量百分数，不能正确估价它们对锅炉工作的危害程度。
例如，一台锅炉在同一负荷下，分别烧灰分相同、发热量不同的两种燃料时，发热量低的燃料耗量就大，带入炉内的总灰量多，危害也就大。
因此，为准确反映杂质对锅炉工作的影响，需将这些杂质的含量与燃料的发热量联系起来，从而引入了折算成分。
2、什么是标准煤？为什么要引入标准煤的概念？答：规定收到基低位发热量Qarnet。
p=29270kJ/kg的煤为标准煤。
由于各种煤的发热量差别很大，在发电厂或锅炉负荷不变时，当燃用低发热量的煤时耗量就大，而燃用高发热量的煤时耗量就小。
故不能只用煤耗量大小来比较各发电厂或锅炉的经济性。
为便于各发电厂进行经济性比较、计算煤耗量与编制生产计划，引入了标准煤的概念。
3、分析灰的熔融性有什么意义？影响灰熔融性的因素有哪些？答：意义在于可根t1、t2、t3三个特征温度指标来判断煤在燃烧过程中结渣的可能性。
实践表明对于固态排渣煤粉炉，当t2>1350℃时造成炉内结渣的可能性不大。
为了避免炉膛出口结渣，炉膛出口烟温θl″应低于t2，并留有50℃-100℃的余量。
锅炉及锅炉房设备 课件 第十章 锅炉房设备及其布置
§10.1 运煤、除灰系统及设备
第十章
4）锅炉房原煤仓的储煤量
（ 1 ）运煤为一班工作制时，应储煤量为 16~18h 锅炉额定耗煤量 （ 2 ）运煤为二班工作制时，应储煤量为 10~12h 锅炉额定耗煤量 （3）运煤为三班工作制时，应储煤量为2~6h锅炉额定耗煤量
§10.1 运煤、除灰系统及设备
第十章
3．运煤方式的选择
1） B<3t/h的锅炉房宜用电动葫芦吊煤罐、单斗提升机 2） 机 B=3~6t/h 的锅炉房，宜用固定式皮带输送机、斗式提升 、 埋刮板输送机
3） B>6t/h的锅炉房宜用输煤栈桥等机械 4．堆煤与储煤 1）煤场储煤
（1） 火车或船舶运煤时，为10~25天的锅炉房最大计算耗
煤量； （2） 汽车运煤时，为5~10天的锅炉房最大计算耗煤量。 2）煤场堆煤高度 （3）移动式皮带输送机对煤高度不大于5米
§10.1 运煤、除灰系统及设备
第十章
（4） 堆煤机堆煤高度不大于7m
（5） 铲斗车堆煤时2~3米 （6） 人工堆煤时不大于2米 3）煤场面积估算公式：
BTMN H 式中：B——锅炉平均每小时最大耗煤量 F
§10.2 供热锅炉烟气除尘和脱硫
第十章
一、烟尘的危害机排放标准
1．大气污染物的组成 1）烟尘 （1） 炭黑：煤燃烧过程中处于高温缺氧的条件下分解析出的 一些微小碳粒，在炉膛中不能完全燃烧，其粒径为 0.05~1m； （2） 降尘：高温烟气带出的飞灰和一部分未燃尽的焦炭细 粒，其粒径从1m到100m不等。 2）有害气体——SOx，NOx、CO2等 2．危害 酸雨 温室效应 动植物的危害
锅炉课程设计任务、指导书
《锅炉及锅炉房设备》课程设计任务书《锅炉及锅炉房设备》课程设计指导书《锅炉及锅炉房设备》课程设计任务书设计题目：郑州某厂区及生活区的供热锅炉房设计设计目的：1.在《锅炉及锅炉房设备》课程学习的基础上，运用所学的基础理论和专业知识解决实际工程问题；2.了解锅炉房工艺设计的内容、程序和基本原则；3.通过课程设计使学生掌握设计计算步骤和方法，并能参考有关规范、标准、工程设计及其它参考资料选择合适的设备；4.锻炼学生工程绘图与识图的能力，掌握设计说明书的编制过程；5.培养学生学会收集并查阅各相关资料，为以后的学习及毕业设计打下基础。
主要原始资料：（1）基本情况本设计为一蒸汽锅炉房，为生产、生活及厂房和住宅采暖生产饱和蒸汽。
生产和生活为全年性用汽，采暖为季节性用汽。
生产用汽设备要求提供的蒸汽压力最高为0.4MPa，用汽量为3.7t/h；凝结水因生产过程中收到污染不能回收利用；采暖用汽量为7.8t/h,其中生产车间为高压蒸汽采暖，住宅采用低压蒸汽采暖，采暖系统的凝结水回收率高达65%；生活用汽主要供食堂和浴室的需要，用汽量为0.7t/h，无凝结水回收。
（2）燃料资源天然气参数：各成份含量 CH4=98%; C3H6=0.6%; C3H8=0.3%; C3H10=0.3%;N2=1.0%标准状态下的低位发热量 Qnet,ar=36533 kJ/kg标准状态下的密度ρ=0.7435 kg/m3（3）水质资料总硬度 H0=7.35 mmol/L,永久硬度HFT=4.35 mmol/L，暂时硬度HT=3.0 mmol/L,总碱度A=3.0 mmol/L，PH值=8.27，溶解固形物为550 mg/L。
（4）气象资料冬季采暖室外计算温度、冬季采暖室外平均温度、冬季通风室外计算温度、夏季通风室外计算温度、大气压力、地下水位等查当地气象资料。
如郑州地区冬季采暖室外计算温度为t’w=5 ℃，冬季采暖室外平均温度为tpj=1.4℃。
锅炉及锅炉房设备基本知识概述
锅炉及锅炉房设备基本知识概述锅炉是一种将水或其他液体加热为蒸汽或热水的设备，常用于供暖、发电和工业加热等领域。
锅炉房是专门用来放置和操作锅炉及其相关设备的建筑物或房间。
本文将对锅炉和锅炉房的基本知识进行概述。
锅炉基本原理锅炉的工作原理是将燃料燃烧产生热能，然后通过传热将热能传递给水或其他介质，使其加热为蒸汽或热水。
常见的锅炉类型包括火-tube锅炉和water-tube锅炉。
火-tube锅炉是最简单的锅炉类型，它将燃料燃烧在管内，烟气在管外流动，将热能传递给水或其他介质。
水-tube锅炉则是将燃料燃烧在管外，烟气在管内流动，将热能传递给水或其他介质。
锅炉工作过程锅炉的工作过程通常包括燃烧系统、水循环系统和控制系统。
燃烧系统负责将燃料与氧气混合并点燃，产生高温烟气。
燃料可以是固体、液体或气体，常见的燃料包括煤、石油、天然气和生物质燃料等。
水循环系统负责将水加热为蒸汽或热水，并将热能传递给需要加热的介质。
水循环系统包括给水系统、蒸汽系统和排水系统。
给水系统负责将水送入锅炉，蒸汽系统负责将蒸汽输送到目标位置，排水系统负责处理锅炉排出的废水。
控制系统负责监测和控制锅炉的运行状态，包括温度、压力、燃烧效率等参数。
控制系统通常由传感器、执行器和控制器组成。
锅炉房设备除了锅炉本身，锅炉房还包括其他重要的设备和组件。
1.燃烧设备：包括燃料供应系统、点火系统和燃烧控制系统。
燃料供应系统负责将燃料输送到锅炉，点火系统负责点燃燃料，燃烧控制系统负责监控和调节燃烧过程。
2.锅炉附件：包括给水设备、排污设备、安全阀、除氧设备和排烟设备等。
给水设备负责给锅炉供水，排污设备负责排除锅炉中的杂质和废水，安全阀负责保护锅炉的安全运行，除氧设备负责除去水中的氧气，排烟设备负责排放燃烧产生的烟气。
3.通风设备：包括通风系统和排烟系统。
通风系统负责为锅炉房提供新鲜空气，排烟系统负责排放烟气和废气。
4.水处理设备：包括软化水设备、除垢设备和净化设备等。
第1章锅炉及锅炉房设备基本知识
1.4 锅炉型号与参数系列
型号的第二部分表示介质参数。共分两段，中间用斜线 分开。第一段用阿拉伯数字表示额定蒸汽压力或额定出水压 力（MPa）；第二段用阿拉伯数字表示过热蒸汽温度或热水 锅炉的出水温度及进水温度。对于生产饱和蒸汽的锅炉，则 无斜线和第二段。
单元1 锅炉与锅炉房设备基础知识
单元1 锅炉与锅炉房设备基础知识
这个指标只反映蒸发率的一个平均值。
为了便于锅炉间比较，引入标准蒸汽：即其焓值为 640kcal/kg，或2680kJ/kg。可将锅炉的实际蒸发量D换算成 标准蒸汽蒸发量Dbz，则受热面蒸发率就可以用Dbz /H来表示。
对工程单位 对法定单位
Dbz D(iq igs ) 103 kg /(m2 h)
1.4 锅炉型号与参数系列
型号的第三部分表示燃料种类。以汉语拼音字母表示 燃料种类，同时以罗马数字代表燃料分类，见表1-3。如同 时使用几种燃料，则主要燃料代号放在前面。
单元1 锅炉与锅炉房设备基础知识
1.4 锅炉型号与参数系列
例如型号为SHL10-1.25/350-WII的锅炉，表示为双锅筒 横置式蒸汽锅炉。采用链条炉排，额定蒸发量为10t/h，额 定工作压力为1.25MPa，出口过热蒸汽温度为350℃，燃用 Ⅱ类无烟煤。
单元1 锅炉与锅炉房设备基础知识
1.5 锅炉房设备的组成
3 燃料供应设备
其作用是保证供应锅炉连续运行所需要的符合质量要求 的燃料，包括：
（1）燃料的储存设备，如煤场、煤仓、储油罐、工作 油箱等。
（2）燃料的运输设备，如皮带输送机、多斗提升机、 油泵、输油管道、输气管道、过滤器、调压器等。
（3）燃料的加工设备，如破碎机、分离器等。
锅炉及锅炉房设备第三版课程设计
锅炉及锅炉房设备第三版课程设计一、课程背景锅炉及锅炉房设备是热能工程中重要的一部分，也是许多大型工业设备的核心，如电站、炼油厂、化工厂等。
由于应用广泛，锅炉及锅炉房设备的设计、制造、安装、使用等方面需要专业的技术人员进行管理和操作。
因此，本课程的目的是培养学生在锅炉及锅炉房设备方面的专业能力。
二、课程目标本课程的核心目标是让学生掌握锅炉及锅炉房设备的基本原理和应用技能，包括以下方面：1.掌握锅炉及锅炉房设计、制造、安装、调试等基本知识；2.熟悉各种类型的锅炉及锅炉房设备的特点和应用领域；3.掌握锅炉及锅炉房设备的安全管理技能；4.掌握锅炉及锅炉房设备的维护和保养技能；三、课程大纲第1讲：锅炉及锅炉房设备概述1.1 锅炉及锅炉房设备的定义和分类 1.2 锅炉及锅炉房设备的结构和原理1.3 锅炉及锅炉房设备的应用场合第2讲：蒸汽锅炉2.1 蒸汽锅炉的分类和特点 2.2 蒸汽锅炉的设计原理和计算方法 2.3 蒸汽锅炉的安全管理和维护第3讲：热水锅炉3.1 热水锅炉的分类和应用领域 3.2 热水锅炉的设计原理和计算方法 3.3 热水锅炉的安全管理和维护第4讲：热风炉4.1 热风炉的分类和特点 4.2 热风炉的设计原理和计算方法 4.3 热风炉的安全管理和维护第5讲：锅炉房设备5.1 锅炉房设备的分类和应用领域 5.2 锅炉房设备的设计和安装要点 5.3 锅炉房设备的调试和维护技巧四、课程评估为了确认学生是否掌握所学知识和技能，我们将采用以下教学评估手段：1.学生的课堂表现和任务完成情况占总分30%；2.课堂考试占总分50%；3.期末综合实践任务占总分20%；五、课程教学方法我们将采用以下教学方法：1.课堂讲授结合案例分析；2.学生进行课堂讨论或小组探讨；3.学生进行期末综合实践任务；六、结语通过本课程的学习，学生将掌握锅炉及锅炉房设备的基本原理和应用技能，为今后从事相关工作打下坚实基础。
同时，我们也希望学生在学习中探索，获得更多相关研究和应用的动力，为行业的发展贡献自己的力量。
锅炉与锅炉房设备概述
锅炉与锅炉房设备概述简介锅炉是一种可以产生蒸汽或热水的设备，广泛应用于工业、商业和家庭等领域。
锅炉房则是安装和运行锅炉设备的场所。
本文将对锅炉和锅炉房设备进行概述，包括其工作原理、主要构成部分以及常见的类型和用途。
锅炉工作原理锅炉的基本工作原理是利用燃料的燃烧产生的热量，通过加热锅炉内的水或介质，使其发生相应的状态变化，并将所需的能量传递给其他系统。
这一过程主要包括以下几个步骤：1.燃料燃烧：燃料在锅炉内燃烧，释放出热能。
2.热能传递：燃烧释放的热量通过锅炉壁传递给锅炉内的水或介质。
3.水或介质状态变化：受热的水或介质发生状态变化，产生蒸汽或热水。
4.能量传递：蒸汽或热水将能量传递给其他系统。
锅炉主要构成部分一般而言，锅炉由以下几部分组成：1.炉膛：用于燃烧燃料的区域，通常由耐热材料构成。
2.烟管和回水路：烟气通过燃烧室后，经过烟管与回水路，通过传热减少烟气温度。
3.冷凝器（仅适用于具备再生热效应的锅炉）：将烟气冷却至低温，利用传热将烟气中的水蒸汽冷凝，回收热能。
4.风机：提供燃料所需的氧气，并将燃烧产生的废气排到大气中。
5.控制系统：用于监测和控制锅炉的温度、压力和燃烧过程，确保锅炉安全运行。
6.水处理设备（仅适用于蒸汽锅炉）：对进水进行处理，防止水质问题对锅炉造成损害。
锅炉的具体构成和配置会根据不同的类型和用途而有所差异。
常见的锅炉类型和用途蒸汽锅炉蒸汽锅炉是一种广泛应用于工业领域的锅炉，通过将水加热至沸腾状态产生蒸汽。
蒸汽锅炉通常用于提供动力和加热需求，例如发电厂、化工厂和纺织厂等。
热水锅炉热水锅炉是一种将水加热至一定温度的锅炉，常用于供暖和热水供应。
它可以替代传统的锅炉和热水器，提供稳定和高效的供暖系统。
生物质锅炉生物质锅炉是一种使用可再生生物质作为燃料的锅炉，如木材、农作物废弃物和沼气等。
生物质锅炉具有低碳排放和环保的优点，被广泛应用于能源利用和环境保护领域。
电锅炉电锅炉是一种使用电能作为能源的锅炉，其优点是操作简单、无污染、不产生废气和噪音。
锅炉与锅炉房设备概论
锅炉与锅炉房设备概论引言锅炉是工业生产中常见的热能转换设备，用于将水转化为蒸汽或热水。
锅炉房设备则是为锅炉的运行提供支持和保障的设备，包括配套设备、传感器和控制系统等。
本文将对锅炉与锅炉房设备进行概述，介绍其基本原理、类型以及功能。
锅炉的基本原理锅炉是一种将水加热转化为蒸汽或热水的设备，其基本原理是利用能源燃料进行燃烧，产生高温燃烧气体，通过换热将水加热至一定温度。
常见的锅炉燃料包括煤、油、天然气等。
锅炉主要由燃烧室、烟道、水容器和辅助设备组成。
锅炉的类型根据不同的工作压力、温度和用途，锅炉可以分为多种类型。
常见的锅炉类型包括以下几种：1.水管锅炉：水管锅炉是指在锅炉内部布置有水管，通过水管将烟气和水进行换热。
水管锅炉具有结构紧凑、传热效率高等特点，广泛应用于工业生产中。
2.烟管锅炉：烟管锅炉是指在锅炉内部布置有烟管，通过烟管将燃烧产生的烟气和水进行换热。
烟管锅炉适用于需要较大蒸汽产量和较高工作压力的场合。
3.沸水锅炉：沸水锅炉是一种产生高温热水的锅炉，适用于供暖、洗浴等需要大量热水的场合。
4.锅内式锅炉：锅内式锅炉是指将水和烟气混合在一起进行换热，常用于船舶等特殊场合。
以上只是常见的几种锅炉类型，根据不同的需求和特殊要求，还有其他更多种类的锅炉可供选择。
锅炉房设备的功能锅炉房设备是为了保证锅炉正常运行和安全生产而设置的各种设备。
主要功能包括以下几个方面：1.燃料输送系统：燃料输送系统负责将燃料从储存设备中输送到锅炉燃烧室，常见的燃料输送系统包括燃烧机、燃烧气体管道等。
2.水处理系统：水处理系统用于对供给锅炉的水进行处理，包括去除水中的杂质和控制水的硬度等。
水处理系统可以提高锅炉的工作效率和寿命。
3.排烟系统：排烟系统负责将燃烧产生的废气排出锅炉房。
排烟系统应保证废气排放符合环保要求，避免对环境造成污染。
4.辅助设备：辅助设备包括供气系统、通风系统、控制系统等，为锅炉房提供必要的支持和保障，确保锅炉正常运行。
锅炉及锅炉房设备的基本知识
(3)煤炉
煤粉炉 原煤 煤场 输送机
煤粉
(运煤系统)
磁铁
去除金属杂质
碎煤机 磨煤机 渣场 外运
煤粉燃烧器
煤渣
渣坑
出渣机 (出渣系统)
层燃炉
(运煤系统) 原煤 煤场 输送机（提升机）
图
煤斗 炉排
煤渣
渣坑
出渣机
图
渣场
外运
(出渣系统)
发展史：瓦特 蒸汽机 18世纪末出现圆筒 型蒸汽锅炉 为了提高参数、扩大容量进行 技术改造和结构改造 发展趋势：向高压、高温、大容量方向发展。 目前我国建成的电站锅炉可达到容量为3300吨 蒸发量、蒸汽压力26MPa、过热蒸汽温度 600℃，配套机组为1000MW。
锅炉的发展演变过程
1.
锅炉及锅炉房设备
天津开发区新城区锅炉房
第一章锅炉及锅炉房设备的基本知识
第一节 第二节 第三节 第四节
概述 锅炉的基本构造和工作过程 锅炉基本特性表示 锅炉房设备组成
第一节 概述
锅炉的概念及定义 动力之源、供热之源
锅：烧水，生产热水或蒸汽
炉：烧火，将电能或燃料的化学能转 化为热能
锅炉分类
按排渣方式分：固态排渣锅炉和液态排渣锅炉。 按结构可分为：火管锅炉、水管锅炉。 按炉膛烟气压力可分为负压锅炉、微正压锅炉（2～5kPa） 和增压锅炉（>0.3MPa）。 按锅筒数目可分为单锅筒和双锅筒锅炉，锅筒可横置或纵 置布置。 按整体外型可分为倒U型、塔型、箱型、T型、U型、N型、 L型、D型、A型。 按锅炉房型式可分为露天、半露天、室内、地下或洞内布 置。 按锅炉出厂型式可分为快装锅炉、组装锅炉和散装锅炉。
锅炉及锅炉房设备基本知识
锅炉及锅炉房设备基本知识1. 锅炉的定义和分类1.1 锅炉的定义锅炉是一种将液体或气体通过加热转化为蒸汽或热水的设备。
它通常由燃烧器、炉膛和烟管等部分组成。
1.2 锅炉的分类根据用途和工作原理的不同，锅炉可以分为以下几类：•按用途：–工业锅炉：用于工业生产过程中的加热或供应能源。
–民用锅炉：用于民用建筑的供暖、热水或蒸汽需求。
•按工作原理：–间接加热式锅炉：通过间接的方式将热能传递给工作介质，如热水锅炉。
–直接加热式锅炉：直接将燃料燃烧产生的热能传递给工作介质，如蒸汽锅炉。
2. 锅炉房基本设备2.1 锅炉房的功能锅炉房是安置锅炉及相关设备的场所，其主要功能包括：•提供锅炉燃烧所需的空气和燃料。
•提供锅炉运行所需的水和化学处理。
•提供锅炉运行所需的电力和控制系统。
•提供锅炉废气处理和除尘设备。
2.2 锅炉房的基本设备•锅炉：根据实际需求选择适当规格和型号的锅炉。
•燃烧器：根据燃料种类选择合适的燃烧器，实现燃料的燃烧和能量转换。
•烟道系统：包括烟筒、烟囱等，用于排出废气和烟尘。
•风机：提供燃烧所需的氧气，并通过燃烧器喷嘴送入燃料。
•快速排水系统：用于排除锅炉中不必要的水和杂质。
•水处理设备：用于对给水进行去污、脱氧、除垢等处理。
•电控系统：用于控制和监测锅炉的运行状态和参数。
•除尘设备：用于收集和处理锅炉燃烧废气中的烟尘和有害物质。
3. 锅炉能效和安全性3.1 锅炉能效锅炉能效指的是锅炉在将燃料转化为有用热能时的能量转换效率。
提高锅炉能效可以降低能源消耗和运行成本，减少对环境的影响。
常见的提高锅炉能效的措施包括：•提高燃烧效率：通过优化燃烧过程、选择高效燃烧器和控制系统等方式，提高燃烧效率。
•回收烟气余热：利用烟气中的余热，如采用余热回收装置，提高能量利用效率。
•对锅炉的维护和保养：定期进行清洗、修复和保养，保持锅炉设备的良好运行状态。
3.2 锅炉安全性锅炉的安全性是指锅炉在运行过程中不发生事故和损坏，并对人员和环境具有保护作用。
锅炉及锅炉房设备基本知识
锅炉及锅炉房设备基本知识1. 锅炉的定义和作用锅炉是一种能够将液体或气体加热至高温的设备，用于生产蒸汽或供暖。
锅炉通过将燃料燃烧产生的热能传递给工作介质（水或空气），使其温度升高，从而达到加热或提供动力的目的。
2. 锅炉的分类(1) 按使用介质分类•蒸汽锅炉：用于产生高温高压蒸汽，常用于发电厂等工业领域。
•热水锅炉：用于供暖系统或工业生产中的热水需求。
(2) 按燃料分类•燃煤锅炉：使用煤炭作为燃料。
•燃油锅炉：使用石油及其制品作为燃料。
•燃气锅炉：使用天然气或液化石油气作为燃料。
•生物质锅炉：使用木材、秸秆等可再生能源作为燃料。
(3) 按工作原理分类•水管锅炉：水流在管内循环，吸收热量，产生蒸汽或热水。
•火管锅炉：烟气通过管内，将热量传递给水。
3. 锅炉房的组成部分(1) 锅炉锅炉是锅炉房的核心设备，负责加热工作介质。
锅炉的结构由炉膛、回转室、烟管等组成。
(2) 烟囱烟囱是排放燃烧产生的废气的管道，其高度和直径需要根据锅炉容量和排气条件来确定。
(3) 辅助设备•风机：提供燃烧所需的氧气，维持燃烧的稳定性。
•锅炉给水设备：将进水净化、加热处理后送进锅炉。
•钢架和管道系统：支撑和输送燃料、工作介质及废气流动。
•仪表控制设备：监测和控制锅炉运行参数，保证安全和效率。
•排污系统：将锅炉排放的废水进行处理和排放。
4. 锅炉房的安全措施(1) 锅炉操作人员要持有相应的资格证书，熟悉操作规程和安全操作流程。
(2) 锅炉房要配备灭火器、消防水泵等消防设备，定期进行消防演习。
(3) 锅炉房安装烟雾探测器、温度传感器等报警设备，及时监测火灾风险。
(4) 锅炉房定期进行安全巡检，检查阀门、管道等是否存在泄漏或损坏情况。
(5) 锅炉房应设置通风设备，保持良好的通风环境，防止有害气体积聚。
5. 锅炉的维护和保养(1) 定期清洗锅炉的外表面和内部各部件，保持其清洁。
(2) 检查锅炉的电气系统和控制器，确保其正常运行。
(3) 定期检查锅炉的烟囱和烟道，清除积灰，保证正常排烟。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
锅炉的基本特性
蒸发量、热功率 蒸汽锅炉：0.15~20t/h 热水锅炉：0.1~14MW
蒸汽压力、温度 受热面蒸发率、发热率
蒸汽锅炉：30~40kg/m2h 热水锅炉：0.02325MW/m2 锅炉的热效率 燃煤锅炉：60~85% 燃油、燃气锅炉：85~92%
锅炉及锅炉房设备的基本知识
锅炉及锅炉房设备的基本知识
锅炉及锅炉房设备的基本知识
锅炉房设备组成P16图1-3
锅炉本体 锅炉房的辅助设备
水处理、给水箱、给水泵 送风机、引风机、烟囱 燃料供应、排渣除尘设备 自控设备、仪表
锅炉房设计容量 Q K k1Q1 k2Q2 k3Q3 k4Q4 k5Q5
锅炉及锅炉房设备
锅炉及锅炉房设备的基本知识
锅炉的用途 HVAC系统热源 化工、石化、冶金、轻纺、造纸等企业动力设备 火力发电站
锅炉的分类 锅炉工业研究方向
烟气污染： SO2 140万吨/年 粉尘污染：烟尘 1500万吨/年 资源消耗：标准煤 5000万吨/年 温室气体排放
福井敦贺火力发电站２号机混烧木屑，少排放1.1万吨CO2
总运行小时数 + 总备用小Байду номын сангаас数）/ 统计期间总小时数（一年）
锅炉的事故率（约1%）
锅炉总事故停炉小时数/（总运行小时数 + 事故停炉小时数
燃料与燃烧计算
燃料的元素分析成分
碳(C)： 热值32866kJ/kg，约占50~95%。 氢(H)：热值120370kJ/kg，约占2~8%，燃烧易析出碳黑而冒黑烟。 硫(S)：热值9050kJ/kg，有害成分。
原煤
风、粉
风、粉
未燃煤粒 灰渣
灰渣
灰渣
灰渣沟
排渣装置
冷灰斗
未燃煤粒
未燃煤粒
汽、水 系 统
汽机主凝结水
水
水
汽水混合物
给水泵 省煤器 汽包
汽水分离器 ①
化学补充水
汽水混合物
下降管 下联箱 水冷壁
上联箱
导汽管
水
水
水
汽水混合物
汽水混合物
①
饱和蒸汽
过热蒸汽
过热器
汽轮机调节级
锅炉及锅炉房设备的基本知识
基本构造: P8图1-1 工作过程
常见设备所需供气压力
采暖通风/生活 空调加湿 吸收式
用热换热器
用汽 制冷机
0.02~0.6 0.05~0.10 0.4~0.9
厨房蒸煮/ 消毒设备
0.15~0.25
洗衣机/ 烫平机
0.5~0.9
烟尘及有害气体排放标准
分类
中国
美国 德国 日本 英国
烟尘/mg/m3 200（城市） 500（其他） 40（PM110）
锅炉及锅炉房设备的基本知识
锅炉房供热介质种类和参数的选择
专供采暖 大型区域供热锅炉房：130~150℃高温热水 中、小型锅炉房：供水温度≦95 ℃ 压力：水系统最高静压力和总阻力之和、富裕
只有生产用汽、生活用热负荷 压力：供汽设备的最大供气压力、管网阻力、富裕
设备名称 蒸汽压力/Mpa
50 100 100
SO2/ mg/m3
NOx /mg/m3
1200（煤含硫量>1%） 650（固态排渣炉）
2100（其他）
1000（液态排渣炉）
1480
560~620
400
200
K 值法确定
410
400
650
锅炉机组的安全性指标
锅炉连续运行小时数（>5000）
锅炉在两次检修之间的运行小时数
锅炉可用率（约90%）
SO2、SO3与水蒸汽生成亚硫酸和硫酸，大气污染 腐蚀锅炉尾部受热面
氧(O)/氮(N)：不可燃成分，高温燃烧生成NOx有害。 灰分(A)：矿物杂质，与成煤条件/开采方式/运输条件有关。 水分(M)：杂质，降低煤发热量/降低炉膛温度。
燃料与燃烧计算
固体燃料成分分析基准（质量百分数）
收到基（应用基）----燃烧/传热/通风/热工计算
同时使用 系数
推荐取值
热负荷同时使用系数
k1
k2
k3
k4
k5
1.0
0.7`0.9
0.7~1.0
0.7~1.0
0.8~1.0
室外热网热损失修正系数
分类 敷设方式
K
架空 1.10~1.15
蒸汽管道 地沟
1.10~1.12
直埋 1.12~1.15
架空 1.10~1.12
热水管道 地沟
1.05~1.08
直埋 1.02~1.06
强制循环锅炉 利用水泵强制工质按一定路径循环
按排渣方式
固态排渣锅炉 燃料燃烧后生成的灰渣呈固态排除 液态排渣锅炉 燃料燃烧后生成的灰渣呈液态从渣口流除
煤、风、烟系统
冷空气 烟气
空气预热器
（二次风）
烟气
烟气
烟囱
引风机 除尘器
细微灰粒
飞灰
灰渣沟
原煤 排粉风机
（一次风）
给煤机 磨煤机 燃烧器
烟气
烟气
炉膛 水平烟道 尾部烟道
本专业学习重点 基本原理的理解、学习、HVAC应用
分类方式
锅炉类型
简要说明
蒸汽锅炉 锅炉出口工质为蒸汽
按出口工质物态 热水锅炉 锅炉出口工质为热水
有机热载体炉 有机热载体（导热油）
按工质是否在受 热面管内流动
水管锅炉 火管锅炉 水火管锅炉
锅炉受热面管内流动的全部为工质 锅炉受热面管内流动的全部为烟气 锅炉受热面管内流动的一部分为工质、一部分为烟气
Car H ar S ar Oar N ar M ar Aar 100%
空气干燥基（分析基）----实验室燃料成分分析
Cad Had Sad Oad Nad M ad Aad 100%
干燥基----灰分分析
Cd Hd Sd Od Nd Ad 100%
干燥无灰基（可燃基）
Cd af Hd af Sd af Od af Nd af 100%
气体燃料多以干燥基为分析基准（体积百分数） 分析基准的换算：P22表2-1，例题2-1
燃料与燃烧计算
煤的燃烧特性
高位/低位发热量及其转换关系
Qgr,ar Qnet,ar 226Har 25M ar ) Qgr,ad Qnet,ad 226Had 25M ad ) Qgr,d Qnet,d 226Hd ) Qgr,daf Qnet,daf 226Hdaf )
按出口工质的压
有压锅炉
锅炉中工质带有一定压力
锅
力
常压锅炉 锅炉中工质压力与外界大气压力一致（常压热水锅炉）
炉
燃煤锅炉 锅炉中使用的燃料为煤
类
按锅炉所使用的
燃油锅炉
锅炉中使用的燃料为燃油
型
燃料的种类
燃气锅炉 锅炉中使用的燃料为燃气
其他燃料 木材、垃圾
自然循环锅炉 利用下降管与上升管之间的介质密度差建立循环 按工质循环方式
