tiger911拨号器说明书
Tiger 911语音拨号器安装与编程
Tiger 911语音拨号器安装与编程短路插J1置左侧:表示双音频拨号短路插J2，J3均置左侧：表示常闭，开路触发报警。
红线接12V, 黑线接地，黄线、绿线接报警器NC、C端。
408报警器地址及程序386 1 15 3 2 10数码管显示含义：右脚小点闪动，守候状态。
显示S型，编程状态。
显示上半部口型，正在拨号显示下半部半口型,正在录音显示P型,正在播放语音显示大C型表示开始查询电话号码E1,E2,E3,E4灯亮时,表示正在存电话或者正在拨号。
进入编程：输P 911 Enter 数码管显示S型，表示已进入编程。
以下操作均属于进入编程后的操作：存电话号1 输E1 - - - - - - - Enter存电话号2 输E2 - - - - - - - Enter存电话号3 输E3 - - - - - - - Enter存电话号4 输E4 - - - - - - - Enter加小号[9],以存电话1为例：输E1 9 P - - - - - - - - Enter每按1次P暂停2秒,若按两次暂停4秒]录报警语音输1 开始讲话,录音20秒后，回声嘟声,完毕.报警方式输5 0 Enter [一旦触发报3个循环，中间可用密码解除]输5 1 Enter [一旦触发报1个循环，中间可用密码解除]输5 2 Enter [保持触发才拨号，否则立刻中止拨号]更改密码输P - - - - - - Enter [ 3-6位均可]播放语音输 3 2 播放预存之20秒语音信息查询密码输 3 P 可显示密码查询电话码输 3 E1或3E2,3E3 3E4，可显示预存之电话号查询报警方式输 3 5 可显示0、1、2分别对应3种报警方式停止报警在数码管显示上半部口型时，输入前3位密码时,立刻停止报警Tiger 911拨号器常见故障双击自动滚屏发布者：admin 发布时间：2010-1-5 17:00:45 阅读：435次【字体：大中小】常见故障如下：1、不拨号在测试前应并联一台带免提的电话机以供拨号时监听。
宇泰科技 UT-9110 4G Router(1WAN+4LAN) 使用说明书
UT-91104G Router（1WAN+4LAN）使用说明书版本日期作者审核者备注一、产品概述UT-9110是一款集3G/4G和WIFI为一体的工业4G 路由器。
支持4G全网通，提供1个WAN口和4个LAN口，支持10M/100M自适应。
支持多种网络接入，无论是4G网络、有线宽带还是WIFI，路由器都可接入，提供直观人性化的WEB配置界面方便用户配置管理，极大的降低了用户使用难度。
工业级高标准设计；具备一定的抗干扰和防浪涌能力，广泛应用于工业控制、数据通讯系统及工业自动化领域。
二、产品技术参数硬件配置CPU处理器CPU：QCA9531 主频 650MHzFLASH闪存16MBDDR内存128MB2.4G WiFi 2*2（支持IEEE 802.11b/g/n协议，最高速率可达300Mbps）4G模组支持全网通7模（LTE-TDD Band 38/39/40/41 ; LTE-FDD Band 1/3/5/7/8））天线WiFi：外置5dBi 全向天线4G：外置5dBi 全向吸盘天线散热片莓派式优质铝材散热器整机接口网络接口4个10/100M自适应LAN口（Auto MDI/MDIX）1个10/100M自适应WAN口（Auto MDI/MDIX）指示灯8个绿色LED指示灯POWER、4G、WiFi、LAN1、LAN2、LAN3、LAN4、WANSIM卡支持1个全网通4G,标准大卡25*15mm轻触按键1个系统恢复出厂设置按键供电1个电源输入接口（DC input 12V）协议标准支持IEEE 802.11b/g/n，IEEE 802.3/3u无线参数调制方式OFDM/BPSK/QPSK/DQPSK/DBPSK射频频率范围2412 GHz ~ 2472 GHz无线信道 2.4GHz Channel： 1,2,3,4,5,6,7,8,9,10,11,12,13传输速率11b: 11M, 5.5M, 2M, 1Mbps11g: 54M, 48M, 36M, 24M, 18M, 12M, 9M, 6MbpsHT20:6.5M, 13M, 19.5M, 26M, 39M, 52M, 58.5M,65M,13M,26M,39M,52M,78M,104M,117M 81M, 104M, 108M, 117M,130MHT40:13.5M,27M,40.5M,54M,81M,108M,121.5M,135M,27M,54M,81M,108M,162M,216M,243M,270M输出功率IEEE 802.11b11Mbps(-22@EVM)20.0 ± 2.0dBmIEEE 802.11g6Mbps(-25@EVM) 18.0 ± 2.0dBm54Mbps(-25@EVM)17.0 ± 2.0dBm IEEE 802.11nHT20(-28@EVM)MCS 0-318.0 ± 2.0dBmMCS 417.0 ± 2.0dBmMCS 516.0 ± 2.0dBmMCS 615.0 ± 2.0dBmMCS 714.0 ± 2.0dBmHT40(-28@EVM)MCS 0-318.0 ± 2.0dBmMCS 417.0 ± 2.0dBmMCS 516.0 ± 2.0dBmMCS 615.0 ± 2.0dBmMCS 714.0 ± 2.0dBm 灵敏度IEEE 802.11b1Mbps≦-92dBmIEEE 802.11g6Mbps ≦-90dBm54Mbps≦-70dBmIEEE 802.11nHT 20MCS 0≦-86dBmMCS 7≦-68dBmHT 40MCS 0≦-85dBmMCS 7≦-66dBm工作环境操作温度-20~+70°C操作湿度（无凝）10%~95% RH存放温度-40~+85°C存放湿度（无凝）10%~95% RH环保RoHs Compliance三、指示灯四、按键定义Reset ：按键，按下5秒给系统重启，按下10-15秒给设备恢复出厂设置五、出厂参数默认IP 192.168.128.1 子网掩码 255.255.255.0登录账号 admin 登录密码admin六、操作说明 （一）快速使用（1）一般使用（4G 转有线、无线），不用对路由进行设置，正确插入4G 卡上电， 连接wifi 使用。
911拨号器说明书
911拨号器说明书
911拨号器是由我们自行开发的一款产品，使用简单，方便携带，并且拥有良好的性能。
本产品具有以下优点：-使用简单，容易上手；-方便携带。
-可连接笔记本电脑的紧急通话设备等功能更多，操作更方便；-无需电池。
产品详情：请见本说明书。
1. 产品包装
［表格］［结束上表］产品包装的内包装为：说明书、合格证、保修卡等。
2. 使用说明和注意事项
请将本品安装在你的笔记本电脑上，并保证其处于开机状态。
使用本品的前提是：必须连接到一个网络或者电话线上（不包括有线网）。
请将本产品放置在干燥，通风良好的地方保存。
由于本产品体积较
小，使用时应注意避免磕碰和跌落。
请务必在正常条件下操作本品，如果发现任何异常现象，请立即停止使用此产品，并联系客服进行处理。
当您使用本品的同时也可以拔打911报警电话。
3. 保修条件
-产品质保期为一年。
-您可以选择通过当地经销代理商或者本公司进行保修。
-在保修期内，如果产品出现质量问题，我们会根据您的要求免费为您维修。
-维修时请带上你的发票、购物小票、保修卡和产品包装盒中所有物品以便在保修期间内进行保修。
4■注意事项
-请务必使用原装电池，以免发生爆炸；-请勿在高温环境下操作本产品。
-当你用它来拨打紧急电话时，请把它和随身携带的电话保持距离。
-当拨打紧急电话时，请注意不要把机器与他人或者其他设备放置。
FC-2409 图像扬声器拨号器使用说明书
FC-2409User Manual Picture Speakerphone Dialer 1Function descriptionz9photo keys and911key(indirect memories)z One or Two touch Memory dialingz Tone dialing functionz Speakerphonez32digits last number redialz Pause function(on Redial key)z Flash functionz Electronic Mute functionz Speaker V olume controlz Ringer Hi/Lo/Off controlz In-use LED(RED)z Ringer LED(Green)z Wall mountablez No Batteries or A/C adaptor neededz The memories will be backed up for life even if disconnected the phone line.2Features(See picture)1.Dialing keypad、Memories key(0~9)+911key2.Memory key(MEM)3.Redial/Pause key4.In-use LED/Ringer LED5.Mute key6.Flash key7.Handsfree key8.Normal/Program=N/P/One Touch=O/T switch9.Store key at back of unit10.Ringer volume switch11.Phone Jack12.Line Jack13.Handsfree volumecontrol3InstallationszConnect the telephone Line Cord to the Line jack and the wall socket.zTo connect a parallel phone if needed plug the phone line cord into the Phone jack socket.4OperationsDuring a call the In-Use LED will light up.4.1Storing number into one touch or two touch picture dialer When programing switch (8)must be in N/P positionzPress Handsfree Key to turn on handsfree function.z Press Store key at back of unit.z Entering the desired phone number.z Press Store key at back of unit.z Press a numerical key (0~9)for 10indirect /direct memories.zPressHandsfree Key again to turn off handsfree function.4.2Disconnecting 911KeyAs the 911key is preprogramed from the factory,if you need to disconnect the 911key you may program any other number you wish or just the digit “1”into this key by the following.....zPress Handsfree Key to turn on handsfree function.z Press Store key at back of unit.z Entering “1”or any number you wish to store .z Press Store key at back of unit.z Press 911key.zPressHandsfree Key again to turn off handsfree function.4.3Taking a callzzPress Handsfree Key to take the call.4.4Making a callz Press Handsfree Key to turn on handsfree function.zEnter the telephone number you wish to dialORz Press Mem key.zPress an indirect Picture memory key (0~9)when the switch (8)is in N/P positionORzPress a direct Picture memory key (0~9)when the switch (8)is in O/T position4.5Ending a CallzWhen you finish your conversation,Press Handsfree Keyto end the call...4.6Redialingz Press Handsfree Key to turn on handsfree function.zPress Redial key to call previously dialed number.4.7Pause functionFor some network services such as home banking or PABX’swhich give a secondary dial tone before further dialing,it may be necessary to insert a pause between digits.z Press Redial key to add3.6seconds pause during dialing a phone number.z Press Redial key to add3.6seconds pause during storing a number into memory keys4.8Flash FunctionPress Flash key the phone line will break and disconnected.It is for Call-Waiting or other functions offered by local telephonecompany.4.9Mute FunctionDuring your phone call,if you want a private conversation not to be heard by the other party on the line.z Press the Mute key.z To continue your phone call,press the Mute key again.SERVICEAccording to FCC regulation.This equipment which has been certified and registered by the FCC,may only be repaired by authorized person,the FCC certification may be voided.Should you encounter any problems,please call the FUTURE CALL LLC.Toll-free Customer Hotline for assistance:1-888-934-CALL(2255)Monday-Friday between the hours of9:00am-6:00pm PSTFor general inquires,you can e-mail to*********************or visit our website at FOR WARRANTY AND OUT-OF WARRANTY SERVICE:You may call our toll-free hot line on1-888-934-CALL(2255)9AM-6PM PST or E-mail to********************QUESTIONS?STOP...doesn’t take unit back to the store.LOOK...for the toll-free“help”telephone number.LISTEN...as our experts talk you through the problem. LIMITED WARRANTY AND SERVICEFUTURE CALL LLC.warrants this product to be free from defective materials or factory workmanship and will replace or repair this unit or any part thereof, except batteries,if it proves to be defective in normal use or service within90 days fromdate of original purchase.Our obligation under this warranty is the repair or replacement of the defective instrument or any part thereof,except batteries. This warranty will be considered void if unit is tampered with,improperly serviced,or subjected to misuse,negligence or accidental damage.There are no other express warranties other than those stated herein.This warranty gives you specific legal rights,and you may also have other rights which vary from state to state.TO OBTAIN SERVICE PLEASE E-MAIL US ON********************OR CALL US TOLL FREE1-888-934-CALL (2255)9AM-6PM PST(IF THE UNIT IS UNDER WARRANTY PROOF OF PURCHASE MUST BE PROVEN。

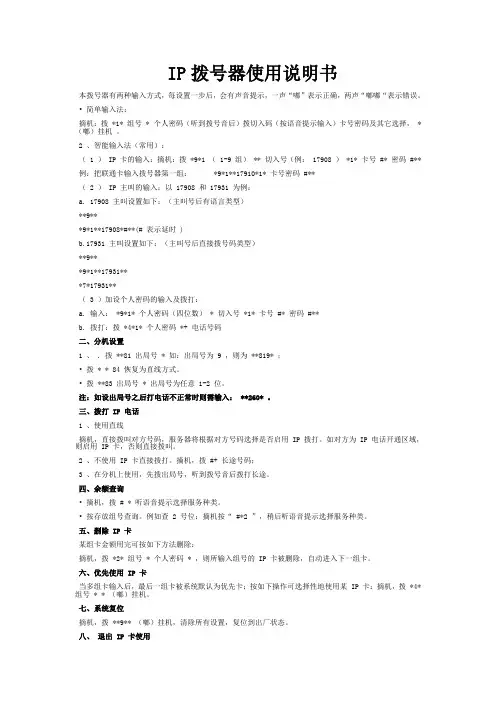

IP拨号器使用说明书
IP拨号器使用说明书本拨号器有两种输入方式，每设置一步后，会有声音提示，一声“嘟”表示正确，两声“嘟嘟“表示错误。
•简单输入法：摘机：拨 *1* 组号 * 个人密码（听到拨号音后）拨切入码（按语音提示输入）卡号密码及其它选择， * （嘟）挂机。
2 、智能输入法（常用）：（ 1 ） IP 卡的输入：摘机：拨 *9*1 （ 1-9 组） ** 切入号（例： 17908 ） *1* 卡号 #* 密码 #** 例：把联通卡输入拨号器第一组： *9*1**17910*1* 卡号密码 #**（ 2 ） IP 主叫的输入：以 17908 和 17931 为例：a. 17908 主叫设置如下：（主叫号后有语言类型）**9***9*1**17908*#**(# 表示延时 )b.17931 主叫设置如下：（主叫号后直接拨号码类型）**9***9*1**17931***7*17931**（ 3 ）加设个人密码的输入及拨打：a. 输入： *9*1* 个人密码（四位数） * 切入号 *1* 卡号 #* 密码 #**b. 拨打：拨 *4*1* 个人密码 *+ 电话号码二、分机设置1 、 . 拨 **81 出局号 * 如：出局号为 9 ，则为 **819* ；•拨 * * 84 恢复为直线方式。
•拨 **83 出局号 * 出局号为任意 1-2 位。
注：如设出局号之后打电话不正常时则需输入： **260* 。
三、拨打 IP 电话1 、使用直线摘机，直接拨叫对方号码，服务器将根据对方号码选择是否启用 IP 拨打。
如对方为 IP 电话开通区域，则启用 IP 卡，否则直接拨叫。
2 、不使用 IP 卡直接拨打。
摘机，拨 #+ 长途号码；3 、在分机上使用，先拨出局号，听到拨号音后拨打长途。
四、余额查询•摘机，拨 # * 听语音提示选择服务种类。
•按存放组号查询。
例如查 2 号位：摘机按“ #*2 ”，稍后听语音提示选择服务种类。
五、删除 IP 卡某组卡金额用完可按如下方法删除：摘机，拨 *2* 组号 * 个人密码 * ，则所输入组号的 IP 卡被删除，自动进入下一组卡。
OPSSON S115i GSM GPRS数字移动电话 说明书
使用手册
【目 录】
前言 .......................................................................................... 5 安全事项.................................................................................... 5 1 您的手机 ............................................................................... 7 1.1 手机外观........................................................................... 7 1.2 按键说明........................................................................... 7 1.3 界面图标说明................................................................... 9 1.4 耳机 ................................................................................ 10 2 开始使用 ............................................................................. 10 2.1 电池 ................................................................................ 10 2.1.1 电池的拆装 ................................................................... 10 2.1.2 电池的充电 ................................................................... 10 2.2 SIM 卡的安装...................................................................11 2.3 存储卡的安装..................................................................11 2.4 资源管理..........................................................................11 2.5 开机和关机..................................................................... 12 3 通话功能 ............................................................................. 12 3.1 拨打电话 ........................................................................... 12 3.1.1 拨打国内电话 ............................................................... 12 3.1.2 拨打固定电话分机 ....................................................... 12 3.1.3 拨打国际长途电话 ....................................................... 12 3.1.4 使用电话本拨打电话 ................................................... 13 3.1.5 重拨最近拨过的电话号码 ........................................... 13 3.2 接听电话......................................................................... 13 3.3 拒绝接听电话................................................................. 13 3.4 通话中选项..................................................................... 13 4 输入文本 ............................................................................. 14 4.1 切换输入法..................................................................... 14 4.2 拼音输入法..................................................................... 14 4.3 英文输入法..................................................................... 15
回拨电话机使用说明书
回拨电话机使用说明书●FSK/DTMF双制式兼容●不改变拨号习惯●来电显示60组，去电15组●具有防雷功能●具有MSG提示功能●来电和去电号码查询、回拨●删除、消号功能●液晶亮度可调●键盘锁控制功能一、拨打方式不改变拨号习惯，提机拨打即可。
二、直拨按“直拨”+电话号码，话机直接电话拨出去而不走IP。
三、亮度调节挂机状态，按“设置”键+“上翻”，用上翻调节显示亮度，按“设置”确定并退出。
四、来电显示功能当有新的来电时，显示屏左上角出现“新的来电”字符，并显示新的来电次数和重复来电次数，本机可存储60组电话号码，存满后新的来电号码抵消最先收到的号码。
※查询功能：按“上翻”、“下翻”键，查询新的来电。
※删除功能当查到某组来电信息，如果删除，按“删除”次，屏幕会闪烁，再按“删除”一次即删除该来电号码。
※FSK/DTMF来电制式调节设置：连续按设置键两次注：话机初装是一种制式，启动一组制式，则关闭另外一种制式。
五、去电查询※本机可记忆15组打出的电话号码和通话的时间，存满后新打出的代替最前面的号码及通话时间。
※在挂机状态，按“去电查询”，再按“上翻”和“下翻”键，可依次查询打出号码，及通话时间。
※查到需拨打的号码后，按“回拨”键，即可拨出该号码。
※删除号码翻查来电时，按“删除”三秒，既可删除所有来电号码。
六、预置号码拨打方式在挂机状态下，输入电话号码，拨错了可按“删除”键进行修改，待号码确认后摘机或按“回拨”键，即可将此号码拨出去。
七、闪断、重拨及暂停功能※闪断（F）、重拨功能：对方线路忙，按“闪断”，话机可快速切断外线一次，按“重拨”键，可将刚发出的号码重拨出去。
※免提功能在挂机的状态下，直接按“免提”键，即可进行免提通话，通话完毕，再按“免提”，即可挂机。
八、键盘锁：1、键盘功能设置+直拨+初始密码（4位）+“设置”设置成功之后，屏幕左上角显示“上锁”注：本机出厂密码：88882、解锁方法：设置+直拨+初始密码（4位）+“设置”设置密码成功后，屏幕左上角显示“上锁”自动消失。
国威WS8249A说明书
WS824(9)A 型集团电话系统 限公司
温馨提示
PDF pdfFactory
目录
一、概述 ............................................................................................................................................ 1 二、功能简介 ................................................................................................................................... 2 三、电气机械特性介绍 .................................................................................................................... 3 四、主机配置 ............
时钟型99防区语音报警器说明书
全功能无线数码智能安防报警系统使用说明书系统简介：本系统为新一代的家用/商用全兼容的安防报警系统，报警主机和配件之间完全无线连接，安装方便。
采用全新的百万组无线编码技术，保密性强。
当有人非法闯入时，主机会发出警报。
同时拨打主人的电话或手机。
配合烟雾感应器和燃气感应器可以防止火灾发生和燃气泄漏。
广泛应用于家庭，商铺，工厂、学校、别墅等区域。
功能特点：◆99个无线防区，每个防区均可独立工作，可设置多达9种工作模式。
◆报警时自动拨打用户设置的6组电话号码；兼容200电话及IP电话。
◆语音留言功能和语音播报防区功能相结合。
◆支持远程异地监听、电话布防、撤防及阻吓功能及独有的远程查询功能。
◆智能学习各种无线配件，快捷方便，兼容2262及百万组编码。
方便用户扩展功能。
◆停电报警功能，停电后主机可以拨打预设的电话号码，通知用户；用户也可远程查询家里的是否停电。
◆内置高精度定时芯片，具有九组定时功能。
可以定制布防，撤防或设置成闹钟；更具有独有的整点报时功能。
断电后时间设置不消失。
◆超强的语音查询功能，可以查询设置的各组电话号码、最近的报警记录、防区类型、定时设置等。
◆全程语音指导，用户操作及远程控制时更方便。
◆全功能设计。
本系统内置迎宾器，门铃和呼叫器功能。
适合各种商业用途。
门磁安装：用随机配备的双面胶把磁条贴在门上，门磁感应器贴在门框上。
安装时注意讲磁条装在门磁感应器有LED指示灯的一侧。
两者对齐。
间距小于1厘米。
若门磁欠压指示灯长亮表示电池电压不足，需要更换电池。
红外安装：红外感应器的原理是感应人体发出的红外线信号，探测人体的移动。
感应距离随着环境温度的变化通常为5-12米。
夏天温度高，感应距离会变近。
冬天温度低，感应距离远。
红外感应器通常安装在离地面2米左右的位置，对准需要探测的区域。
红外感应器只能装在室内。
不要对着太阳光、窗户、空调等温度快速变化的地方。
红外感应器需要在启动3-5分钟后进入稳定状态。
快速使用：主机的基本操作：遥控器布防及撤防：主人离家外出时按遥控器上的“布防”键设防，主机进入工作状态。
紧急自动拨号器Model PD 100使用手册
紧急自动拨号器Model PD 100 使用手册性能：●自动紧急拨号系统――在发生紧急事故时，拨号器将自动拨发您预先设置的电话号码并传送报警语音。
您可以在本系统中保存四个紧急求救电话号码和三段报警语音。
您还可以选择报警语音在报警电话接通后的播放次数。
●遥控操作――当紧急情况发生时，您并不在本系统旁，您任可以通过本系统中的遥控器进行报警。
●紧急报警――本系统的自动拨号器和遥控器上有一个红色的紧急按钮，按下此按钮，本系统立即发出报警声并依次自动拨发您预设的四个报警电话号码和报警语音。
●紧急情况下的监听功能――当发生紧急情况时，拨号器拨通报警电话并传送报警语音后，收警方可通过电话监听现场30 秒钟。
●紧急电源――本系统配备了后备电源，以便系统的外接电源中断时，系统仍然可进行任何操作。
●快速拨号和免提功能――在紧急情况下，您总希望能立即与您所希望的人通话。
本系统所具有的免提电话功能，使您能快速拨打任何一个电话，以便得到帮助。
●安全密码――为了防止误报警和解除报警，本系统可以由用户定义一个安全密码。
当自动拨紧急报警电话时，用户可以键入安全密码，以便中断报警。
●自动应答机――当主人不在家，有外部电话进来时，本系统会播：放一段主人预录的应答语音，以便打电话的人与主人联系。
系统概述：在紧急情况下，简单的按下在拨号器或遥控器上的紧急按钮，本系统将立即出警报声并自动拨发四组报警电话。
当收警方接听电话时，本系统自动播放报警语音，然后还可通过电话提供给受警方30 秒监听现场的时间。
本系统的另一种报警方式为按下遥控器上的POLICE( 盗警) 、FIRE( 火警) 、EMERGENCY(医疗事故)这三个按钮中的任何一个，系统也会自动拨发报警电。
话号码，但不会发出报警声。
本系统还可作为免提电话使用。
系统包含的组件：1 个紧急自动拨号器1 个9V．DC．300mA 电源1 个1 2V．DC(MN21)钮扣电池(安装于遥控器内)1 个遥控器后座1 根6 英尺电话线设置您的紧急拨号器：一、初始化您的遥控器本系统附一个遥控器，您可以接洽代理商，以便购买更多的遥控器。
TIGER-911说明书
AUTO-DIALER 911微电脑自动求救机CCTV SECURITY ALARM AUTOMATION SYSTEM 电气特性: 工作电压:DC11V TO 15V 静态电流:20mA (MAX) 拔号方式:音频/脉冲,跳线选择 J1 报警方式:N.C.,N.O.和电压信号跳线选择 J2,J3 录音时间:20 秒,掉电后电话号码,语音不丢失 储存电话号码:4 组电话,每组最长可存入 16 位数字 二级私密码:0-6 位私人密码,前三位可用解除报警,整体(六体)密码用于更改设置 出厂密码:911外观图:① ② ③ ④ ⑤ ⑥喇叭 麦克风 7 段显示器:输入所要储存之号码时,会同时显示其号码 E4 指示灯:设定 E4 号码时,此灯会亮 E1 指示灯:设定 E1 电话或行动电话号码时,此灯会亮 E2 指示灯:设定 E2 电话或行动电话号码时,此灯会亮1⑦ ⑧ ⑨○ 10 11 12 ○○E3 指示灯:设定 E3 电话或行动电话号码时,此灯会亮 若设定密码时,E1,E2,E3 及 E4 指示灯会亮 接至电话接头 接至 DC12V 电源,桔色线(或红色)接正电压,咖啡色线(或黑色)接负电压 信号触发线,当接到 N.C.或 N.O.干接点时,不分极性,作为 DC12V 电压输入时,蓝 色线(或黄色)接正电压,绿色线接负电压13 ○P 按键可作为以下用途: 可储存 6 位数字作为密码 当使用于语音自动回报系统之总机时,可作为暂停时间,按 1 次,两秒;按 2 次,4 秒,以此类推.有此功能,即可自动打到分机14 ○接并联电话机设定触发信号及电话系统:① 打开背盖 ② 可看见印刷电路板上有 3 个跳线座 J1,J2,J3,依序并排. 可根据附图调整触发信号及电话系统③ 配合电信局设定电话为 TONE 或 PULSE 系统 将 J1 设定于"左边"即为 TONE 系统 将 J1 设定于"右边"即为 PULSE 系统 ④ 触发信号,请根据保全主机或感应器触发后输出接点, 选择适当之跳线座组合. (A)N.C.输入:将 J2 置于"左边" ,J3 亦置于"左边"2(B)N.O.输入:将 J2 置于"右边" ,J3 置于"左边" (C)电压输入:将 J2 置于"左边" ,J3 置于"右边" ⑤ 设定完成后,请将背盖盖上微电脑自动求救机 AUTO-DIALER 操作程序开机后先自检:自检完毕后进入工作状态,七段显示器的右下角小数点闪烁,若已存有信息,则收到报 警信号后 AUTO-DIALER 自动开始报警,如要设置或改变设置,按以下步骤可以储存,检 查电话号码,密码及录音,放音1 进入编程状态:先键入 P 然后输入私人密码(0-6 位)然后按下 注意:出厂密码为 911 例如:新机器未更改密码时进入编程状态操作如下: P ⑨ ① ① ENTER 如密码输入正确则显示一下 □ , 然后进入编程状态显示5若密码输入错误则显示一下 E ,退回工作状态,可按上述步骤重新输入2 储存第 1 组电话号码:在编程状态下,即显示 5 状态下: 例如电话号码为 93953399,则操作程序如下:AE19 ○3 ○5 ○3 ○3 ○9 ○9 ○ENTER键入 ENTER 时间始储存号码,如显示 □ ,则表示已正确存入, 然后返回 5 状态,如显示一下 E ,则表示未能正确存入, 机器会返回 5 状态,用户可重新操作,如要清除第 1 组电话号码时,只需在 5 状态下 键入 E1 后,直接键 ENTERB若先拨至语音自动播报总机,不透过接线员转接,再自动拨到分机,假设分机号码为 12,则储存方式如下: E1 9 ○ ENTER 3 ○ 5 ○ 3 ○ 3 ○ 9 ○ 9 ○ P ① ②C每按一次 P ,即暂停两秒,若按两次,则暂停四秒 (储存第 2,3,4 组电话号码方式均与第 1 组相同)3查询所预存之电话号码:3在编程状态下,即显示 5 状态下,按 3 键,此时显示匚,表示 CHECK,再按所欲查询之 E1,E2,E3,E4 或 PAUSE,显示器开始显示号码,其操作程序如下: 3 E1 或 E2 或 E3 或 E4 或 P 显示器开始显示所预存之电 话或私人密码,显示完毕后,即回单嘟响.4 A储存及播放求救语音信息:本机可储存 20 秒语音信息, 在编程状态下, 5 状态下, 1 键 即 按 (此时显示器显示 表示 RECORD) ,即可直接录音,其操作程序如下: ① 开始讲话,录音 回音嘟响 (20 秒后录音完毕,即自动停止. )┌B播放求救语音信息: 在编程状态下按 3 键再按 2 键,此时显示器显示 P , ( 表示 PLAY) , 即播放录入之语音信息,其操作程序如下: ③ ② 播放预存之 20 秒语音信息 回音嘟响 (20 秒后, 即自动停止)5 A储存密码及查询密码:储存密码: 可储存(0-6 位)私人密码,密码出厂时预设为 911.如私人密码为 714160,则操作程 序如下: 在编程状态下,即 5 状态下,键入 P ⑦ ① ④ ① ⑥ 0 ENTER ,即可听到回音嘟响声,表示输入完毕B查询密码: 在编程状态下,即 5 状态下,按 3 键,再按 P 键,显示器显示密码,其操作程序 如下: 键 ③ P 显示密码,显示完毕后,即回音嘟响声C如使用当中遗忘密码,则需打开背盖,加电到工作状态,按下(图一)所示的 RESET 键,则密码恢复为出厂密码 9116 A B C三种编程可选择报警方式:依次键入--5--0--enter:报警信号一旦触发,则连续拨号报警三个循环,中间可用密 码解除;详见第 8 条 依次键入--5--1--enter:报警信息号一旦触发,则连续拨号报警一个循环,中间可 用密码解除;详见第 8 条 依次键入--5--2--enter:报警信号保持触发才拨号,一旦报警信号中断,拨号报警也立4刻停止 检查键入--3--5:对应 A,B,C 分别显示 0,1,27 停止求救拨号:当 AUTO-DIALER911 被触发后,即根据原先储存之电话号码,拨号求救报警.想要随 时停止 AUTO-DIALER 拨号报警,可于显示器显示 □ 时,输入私人密码,以停止拨号 求救.假设密码为 1,2,3,当输入 1 2 3 时,显示器即由原来之显示 □ , 改为显示 1,2,3,如密码正确时,即发出嘟声解除报警.解除报警,只需键入前碱闰 密码即可,若密码不足三位,则需用"0"补齐 例如:密码为 1,2,操作程序为:显示 □ 状态下,键① ② 0 即可8 注意事项: A以上设定操作时,若欲变更原设定内容,只需编程状态下,即 5 状态下,重新操作同 一步骤,即可自动储存新内容B正确地按照说明书安装使用是十分重要的.在我们的销售活动中,经常会遇到一些新 客户在试用机器后说机器不正常, 当我们的工程师赶赴现场后, 才发现往往是客户电话 线接错或者是跳线设置不对, 以及报警方式没有设置. 所以我们针对这三点希望客户能 够特别注意: (1) 报警方式设置(详见使用说明书第 6 条) (2) 报警线触发方式跳线设置(详见设定触发信号及电话系统) (3) 电话线的连接(详见设定触发信号及电话系统)C常见故障排除法: (1)触发但拨不出号码:可能是电话线接反 (2)不触发:可能触发方式设置错误,即 J2,J3 跳线设置错误 (3)放音时噪音大:大多是由于拨号器的电源有问题 (4)拨号不停:是没有选择设置报警方式D不需主机直接用拨号器的方法: (1)选择对应的触发方式,911 可直接接探头,门磁,紧急按钮,电源开关而形成独 立的防盗系统 (2)布防:只需关掉电源,关门出去后,打开电源进入警戒状态 (3)撤防:在输入电话号码时,在电话号码前面按 8 次 P,即可延时 16 秒,每按一次 P 可延时 2 秒,进门后在 16 秒内按密码解除报警或关掉电源5。
威宝 TEL-011 电话机 使用说明书
包装盒内应包括:l 话机，听筒和捲線l 电话線l 使用说明书电池的安装1. 打开话机背面的电池盖。
2. 参照电池室内标示的正负极性装入3颗1.5V 的4号（SIZE AAA ）电池。
3. 盖上电池盖。
注意：话机在不装电池，接上局線的情况下也能正常接听、拨打电话。
特别提示：只有在电信局开放来电显示服务，才具有来电显示功能。
線路连接将电话線的一头插入到话机的局線插座中。
再将另一头插入墙上的电话局線插座中。
72有線电话机使用说明书型号 TEL-011一、安全上的注意事项及紧急处理方法二、功能特点简介三、安装、特别提示四、电话机功能图示说明五、电话机设定时间和日期设定、区域码设定、回电前置码设定 暂切时间设定、电信业者IP 码设定 闹钟设定、萤幕亮度设定六、操作说明基本操作（来电铃声音量选择，预置拨号功能，免持拨号功能，重拨功能，设定键，删除键，单键拨号储存，暂停 功能，暂切键，萤幕亮度调整） 来电显示讯息 来电显示系统操作七、简易故障排除方法八、注意事项九、产品规格十、服务说明7-82-51213-156910111注意安装设定说明1617-18操作说明192021规格说明22345FSK+DTMF 双制式来电显示最多可储存66组来电者的号码、日期和时间最多可储存20组已拨电话号码删除单笔或所有记录萤幕亮度5段调整时间显示区域码设定电信业者IP 码设定闹钟功能来电（保密/重/超出服务范围/错误）提示来电响铃和使用中指示末码重拨免持扬声器来电回拨壁掛功能铃声音量选择开关暂停功能暂切时间设定3组单键拨号储存複6如果您希望将话机安装在墙上，请根据以下步骤操作。
a. 将两颗螺丝（未提供）相隔 80.5mm 安装在同一条垂直線上。
06mm---08mmb. 将话机的壁掛孔放置在螺丝头上，向下推动使其固定好。
螺丝头的最大与最小范围是。
螺丝图示1图示2壁掛功能8910本话机包含以下特殊功能：时间和日期设定，区域码设定，回拨设定，暂切时间设定，电信业者IP 码设定，闹钟设定，萤幕亮度设定。
IsatDock2 PRO 智能拨号器说明书
IsatDock2 PROISD2 PROLAND SolutionsIsatDock2 PROISD2 PROBeam IsatDock2 PRO is an intelligent docking station for the IsatPhone 2 handset* specifically designed to support accessing voice services via Bluetooth, POTS/RJ11, handsfree speakerphone or the active privacy handset attached to the unit.IsatDock2 PRO allows the IsatPhone 2 handset to be used in a wide variety of applications. The intelligent POTS/RJ11 interface enables cable runs of up to 600m to connect standard corded, cordless or DECT handsets to be used or alternatively interfaced with a PABX system presenting standard ring, busy and dial tones like a standard phone network.The IsatPhone 2 handset, fits securely in the dock, its features include phone charging, USB data port, in-built ringer and allows antenna and power to be permanently connected to the dock ready for use.The IsatDock2 PRO supports Personal Alert, Assistance Button and Tracking functionality of the IsatPhone 2 handset whilst docked.The IsatPhone 2 handset is easily inserted and removed by the press of a button on the top of the dock making it very easy to use away from the dock when required.The IsatDock2 Adapter** has been designed toInsmarsat specifications to enhance docking mechanism for the IsatPhone 2 handset. It ensures no wear and tear on USB or audio connectors and has a dedicated compartment on the dock when not in use.* IsatPhone 2 handset sold separately.** 2 adapters are supplied with every IsatDock2KEY FEATURES• High quality all in one design• Bluetooth connectivity, via IsatPhone 2 handset • POTS/RJ11 interface, cable runs up to 600m/2000ft • Dedicated Privacy Handset• Voice, SMS, SBD and Circuit Switched Data capable • Tracking and SOS (via the IsatPhone 2 handset)• USB data interface • Accessory/Ignition sense • 10-32V DC power input• AC Plug pack included 110/240 input• Supports Active and Passive Inmarsat antennas • 2 year repair or replacement warrantypots/rj11alertusb ringer tracking docking privacy speaker phonepabx integrationexternal IO mute chargingTechnical SpecificationsRST410Man Down Kit ISD960IsatDock2 AdapterISD700Fixed/Directional Antenna Passive ISD710Mast/Pole Marine Antenna Active CVTINM Inmarsat Covert AntennaISD932IsatDock/Oceana SMA/TNC Cable Kit Active - 6m/19.7ft ISD933IsatDock/Oceana SMA/TNC Cable Kit Active - 13m/42.7ft ISD934IsatDock/Oceana SMA/TNC Cable Kit Active - 18.5m/60.9ft ISD935IsatDock/Oceana SMA/TNC Cable Kit Active - 31m/101.7ft ISD938IsatDock/Oceana SMA/TNC Cable Kit Active - 40m/131.2ftISD942IsatDock/Oceana SMA/TNC Cable Kit Active - 50m/164.0ft ISD943IsatDock/Oceana SMA/TNC Cable Kit Active - 60m/196.85ft ISD944IsatDock/Oceana SMA/TNC Cable Kit Active - 70m/229.7ft ISD945IsatDock/Oceana SMA/TNC Cable Kit Active - 80m/262.5ft ISD946IsatDock/Oceana SMA/TNC Cable Kit Active - 90m/295.3ft ISD947IsatDock/Oceana SMA/TNC Cable Kit Active - 100m/320.1ft ISD936IsatDock SMA/TNC Cable Kit Passive - 10m/32.8ft ISD940IsatDock SMA/TNC Cable Kit Passive - 40m/131ft ISD941IsatDock SMA/TNC Cable Kit Passive - 50m/164ft RST060UPS Battery PackAccessoriesPOWER SPECIFICATIONSAverage Power Consumption Current @ 12VAverage Watts Power w/o IsatPhone 2130mA 1.6W Standby + Charging 360mA 4.3W Transmit + Charging 875mA 10.5W Sleep Mode 5mA 60mW Peak Current3.5A42WENVIRONMENT SPECIFICATIONSTemperature Degrees °C Degrees °F Operating Range -30 to +70-22 to +158Storage-35 to +85-31 to +185Battery Charging*0 to +4532 to +113Humidity<= 75% RHCONNECTORS/INTERFACESPOTS/RJ11RJ11/2-wire, 5REN @ 600m, Adjustable dial, ring, busy tone configured frequency and adaptive impedance.Antenna TNC-Female GPS Antenna SMA-Female10-32 VDC4-way microFit (AC/DC adapter, or DC lead)Privacy Handset Port RJ9 connector Configuration / Data USB MicroSpeakerphone In-built speaker/microphone LEDs/ButtonsStatus LED, Track/Personal Alert, Mute, Up, Down and SpeakerphonePHYSICAL SPECIFICATIONSDimensions mminches Dock 245 x 197 x 1009.6 x 7.7 x 3.9Outer Box 330x 190 x 23013 x 7.5 x 9.1Weight kgs lbs Dock 1.45 3.19Box2.455.39CERTIFICATIONSInmarsat Type Approval EMC Compliance FCCCE Compliance Electrical Safety RoHSIndustry Canada C-TickKIT CONTENTSIsatDock2 PRO 2 x IsatDock2 Adapters 10-32 DC Power Cable 110-240V AC Plug Pack Privacy Handset Wall mounting plateUser Manual & Quick Start GuideRemote Farm/Communities * It is ideal for the ambient temperature to be approximately 18 degrees below the 45°C upper limit for the handset to charge the battery whilst docked.AFRICA ASIA AUSTRALIA EUROPE MIDDLE EAST NORTH AMERICA SOUTH AMERICA© 2016 Beam Communications Pty LtdBeam Communications Pty Ltd5/8 Anzed Court, Mulgrave, Victoria AUSTRALIA 3170Tel: +61 3 8588 4500 Fax: +61 3 9560 9055Website: General: *************************** Support: ****************************** Sales:****************************Global Head Office (Australia)Tel: +44 208 144 1405Fax: +44 208 289 3542EuropeTel: +1 800 250 5819 (USA toll free)Fax: +1 888 972 8037United StatesAPPROVED BEAM RESELLERI S D 2P R O _R E V 02_11/16。
911拨号器说明书
AUTO-DIALER 911微电脑自动求救机CCTV SECURITY ALARM AUTOMATION SYSTEM电气特性：工作电压：DC11V TO 15V静态电流：20mA (MAX)拔号方式：音频/脉冲,跳线选择J1报警方式：N.C.、N.O.和电压信号跳线选择J2、J3录音时间：20秒，掉电后电话号码、语音不丢失储存电话号码：4组电话，每组最长可存入16位数字二级私密码：0-6位私人密码，前三位可用解除报警，整体（六体）密码用于更改设置出厂密码：911外观图：① 喇叭② 麦克风③ 7段显示器：输入所要储存之号码时，会同时显示其号码④ E4指示灯：设定E4号码时，此灯会亮⑤ E1指示灯：设定E1电话或行动电话号码时，此灯会亮⑥ E2指示灯：设定E2电话或行动电话号码时，此灯会亮⑦ E3指示灯：设定E3电话或行动电话号码时，此灯会亮若设定密码时，E1、E2、E3及E4指示灯会亮⑧ 接至电话接头⑨○10 接至DC12V电源，桔色线（或红色）接正电压，咖啡色线（或黑色）接负电压 ○11○12 信号触发线，当接到N.C.或N.O.干接点时，不分极性，作为DC12V电压输入时，蓝色线(或黄色)接正电压，绿色线接负电压○13 P按键可作为以下用途:可储存6位数字作为密码当使用于语音自动回报系统之总机时，可作为暂停时间，按1次，两秒；按2次，4秒，以此类推.有此功能,即可自动打到分机○14 接并联电话机设定触发信号及电话系统：①打开背盖②可看见印刷电路板上有3个跳线座J1、J2、J3，依序并排。
可根据附图调整触发信号及电话系统③ 配合电信局设定电话为TONE或PULSE系统将J1设定于“左边”即为TONE系统将J1设定于“右边”即为PULSE系统④ 触发信号，请根据保全主机或感应器触发后输出接点，选择适当之跳线座组合。
（A）N.C.输入:将J2置于“左边”，J3亦置于“左边”（B）N.O.输入:将J2置于“右边”，J3置于“左边”（C）电压输入：将J2置于“左边”，J3置于“右边”⑤ 设定完成后，请将背盖盖上微电脑自动求救机AUTO-DIALER操作程序开机后先自检：自检完毕后进入工作状态，七段显示器的右下角小数点闪烁，若已存有信息，则收到报警信号后AUTO-DIALER自动开始报警，如要设置或改变设置，按以下步骤可以储存，检查电话号码，密码及录音、放音1 进入编程状态：位）然后按下注意：出厂密码为911例如：新机器未更改密码时进入编程状态操作如下：P ⑨ ① ① ENTER如密码输入正确则显示一下 □ ， 然后进入编程状态显示 5若密码输入错误则显示一下 E ，退回工作状态，可按上述步骤重新输入2 储存第1组电话号码：在编程状态下，即显示 ５ 状态下：例如电话号码为93953399，则操作程序如下：A9○3○5○3○3○99□ ，则表示已正确存入， 然后返回 5 状态，如显示一下E ，则表示未能正确存入，机器会返回 5 状态，用户可重新操作，如要清除第1组电话号码时，只需在 5 状态下B 若先拨至语音自动播报总机，不透过接线员转接，再自动拨到分机，假设分机号码为12，则储存方式如下：9○3○5○3○3○99①②C 每按一次（储存第2、3、4组电话号码方式均与第1组相同）3查询所预存之电话号码：在编程状态下，即显示5状态下，按3键，此时显示匚，表示CHECK，再按所欲查询之E1、E2、E3、E4或PAUSE，显示器开始显示号码，其操作程序如下：或或或显示器开始显示所预存之电4储存及播放求救语音信息：A 本机可储存20秒语音信息，在编程状态下，即5状态下，按1键（此时显示器显示┌表示RECORD），即可直接录音，其操作程序如下：①开始讲话，录音回音嘟响（20秒后录音完毕，即自动停止。
tiger-911电话拨号器
tiger-911电话拨号器tiget-911使用方法：1）电源接入，桔红（或红线）接正,咖啡色(或黑色)接负极;2）信号输入，当接NC或NO输入，不分极性；3）当常开输入时，编程前，跳线选择：J2左，J3右；编程结束后，一定要将跳线做如下设置：J2左，J3左；当拨号器不能拨号时，从下面解决：1）、当NC输入时，跳线是否正确，J2置左边，J3置左边，J1置左边。
2）、电压输入问题，是否在12V左右，可以换一个独立电源试试；3）、编程是否正常输入电话号码；4）、报警方式的选择。
5）、电话机的正确连接。
编程方法：当选择NO报警输入时，将跳线J2置左，J3置右边。
通电，系统完成自检进入工作状态，键入P，输入911（默认密码），确认。
进入编程状态，显示5；存储第1组号码：E1，依次输入电话号码，后确认，如显示0，表示正确存入；后返回5状态，如显示E，表示没有正常存入。
E2，E3，E4其他3组电话号码同样设置。
如需要拨打分机，可在电话号码后插入P，再加分机号；每按1次P，暂停2秒，按2次P，暂停4秒。
查询电话号码：在编程状态下，按3，显示C，再按E1，E2，E3，E4分别查看这4组的电话号码。
修改密码：在编程状态下，按P，再加6位密码，确认。
查看密码：在编程状态下，按3，显示C，再按P。
三种可选报警方式的选择1）、依次键入-5-0-enter,报警信号一旦触发，连续拨号报警3个循环，中间可以用密码解除，2）、依次键入-5-1-enter,报警信号一旦触发，连续拨号报警1个循环，中间可以用密码解除，3）、依次键入-5-2-enter,报警信号保持触发才拨号，一旦报警信号中断，拨号器报警也就立即停止。
检查键入--3---5，对应A，B，C分别显示0，1，2。
存储求救录音：在编程状态下，按1，显示R，就可以录音了。
录音时间10秒。
播放录音：在编程状态下，按3--2，显示P，播放录音。
工作电压:DC11V-15V拨号方式:音频和脉冲,利用J1跳线来选择,J1设为左边为音频,J1设为右边为脉冲;报警方式：1）、NC输入，就是报警输入信号开路时报警。
Tiger 911 语音拨号器安装与编程
Tiger 911 语音拨号器安装与编程短路插J1 置左侧:表示双音频拨号短路插J2，J3 均置左侧：表示常闭，开路触发报警。
红线接12V, 黑线接地，黄线、绿线接报警器NC、C 端。
408 报警器地址及程序386 1 15 3 2 10 数码管显示含义：右脚小点闪动，守候状态。
显示S 型，编程状态。
显示上半部口型，正在拨号显示下半部半口型,正在录音显示P 型,正在播放语音显示大C 型表示开始查询电话号码E1,E2,E3,E4 灯亮时,表示正在存电话或者正在拨号。
进入编程：输P 911 Enter 数码管显示S 型，表示已进入编程。
以下操作均属于进入编程后的操作：存电话号1 输E1 - - - - - - - Enter存电话号2 输E2 - - - - - - - Enter存电话号3 输E3 - - - - - - - Enter存电话号4 输E4 - - - - - - - Enter加小号[9],以存电话1 为例：输E1 9 P - - - - - - - - Enter 每按1 次P 暂停2 秒,若按两次暂停4 秒录报警语音输1 开始讲话,录音20 秒后，回声嘟声,完毕.报警方式输50 Enter 一旦触发报3 个循环，中间可用密码解除输51 Enter 一旦触发报1 个循环，中间可用密码解除输52 Enter 保持触发才拨号，否则立刻中止拨号更改密码输P - - - - - - Enter [ 3-6 位均可]播放语音输3 2 播放预存之20 秒语音信息查询密码输3 P 可显示密码查询电话码输 3 E1 或3E2,3E3 3E4，可显示预存之电话号查询报警方式输3 5 可显示0、1、2 分别对应3 种报警方式停止报警在数码管显示上半部口型时，输入前 3 位密码时,立刻停止报警。
tiger911拨号器说明书
tiger911拨号器说明书连接911设备1、接至DC12V电源：红色（+）、黑色（-）2、设定触发信号及电话系统。
设置J1、J2、J3跳线：J1：左边—TONE音频如使用电压输入：黄色（+）、绿色（-）J2—左边，J3—右边：电压输入。
将报警主机的报警输出正极端接Tiger911的黄色端。
电话线直接插到tiger911的电话输入端子即可。
进入编程输入：[P]+[密码911]+[Enter]（默认密码为911）。
如密码输入正确，则显示一下O，然后进入编程状态显示S；如密码输入错误，则显示一下E，退回工作状态，可按上述步骤重新输入。
存储第一组电话号码例如电话号码为：62817323，操作步骤如下：1、在编程状态下，输入：[E1]-[62817323]-[Enter]，键入Enter后开始存储电话号码。
如显示O，则表示正确存入；如显示E，则表示未能正确输入，用户可重新输入。
2、如要清除第1组电话号码，在编程状态下输入[E1]+[Enter]。
3、由总机自动拨分机（不用转接），例如分机为12，则输入：[E1]-[62817323]-P-12-[Enter] 每按一次P，即暂停2秒。
4、第2，3，4组电话号码设置方式同第1组设置。
查询电话号码在编程状态下，按[3]键，显示C(表示CHECK)，再按查询之E1，E2，E3，E4或P。
输入：[3]+[E1]（或E2，E3，E4，P）存储语音信息可存储20秒语音信息。
在编程状态下，1、直接录音。
按[1]键，显示R（表示RECORD）。
输入[1]+开始讲话，录音2、播放语音。
按[3]，再按[2]键，显示P（表示PLAY）。
输入[3]+[2]+播放存储的20秒录音存储及查询密码1、存储密码：例如密码为714160（密码为0-6位）输入：[P]+714160+[Enter]2、查询密码：输入[3]+[P]3、按下[RESET]按钮，恢复默认密码911三种编程可选报警方式A、输入[5]+[0]+[enter]：报警信号一旦触发，则连续拨号3次，中间可用密码解除。
革邦TL-1201-5嵌入式电话机说明书
TL-1201-5嵌入式电话机说明书TL-1201-5嵌入式电话机是针对别墅电梯、商用电梯、货用电梯而开发生产的，主电路选用工业级芯片控制，具有一键记忆拨号功能，6组电话循环拨号，便于电梯困人紧急情况下使用。
它将MIC、SPEAKER集成为一体，采用嵌入式安装方式，美观且实用，易安装、易操作、兼容力强、性能可靠。
电话线预留端口电话线端口MIC预留端口MIC号码设置端口烧录端口按钮端口电源端口SPEAKER预留端口SPEAKER 号码设置键盘按钮产品各部件名称简介安装调试：1、将电话机可靠固定，电话机底部线路不要与金属导体接触，避免因为短路而造成电话机的损坏。
2、将电话线与电话机连接座对插，确保接触良好。
3、将按钮安装固定好后与电话机连接好，接通24V电源。
4、按下按钮，使用指示灯点亮，会有“嘟嘟”拨号提示音，接上外接电话设置键盘，设置需要的6组电话号码（见操作使用），再轻按扭，使用指示灯熄灭。
5、移除电话号码设置键盘，按下按钮，电话机被打开，设置的电话号码开始拨号，电话机即可以进行正常使用了。
6、当第一组电话出现忙音、无法接通、正在通话等情况而未接通时，电话机会智能调至第二组电话拨号，以此类推，直到电话接通，否则电话机将一直拨号到第6组号码，而挂机。
7、当通话结束后，请务必按下按钮挂机，否则电话机将一直处于工作状态而拨打预存电话，直到拨到第6组号码，而挂机。
操作使用：1、来电时，振铃会响，轻按按钮键接通电话，使用指示灯会点亮，此时就可以通话了。
通话结束，再次轻按按钮键，挂断电话。
2、拨打电话时，轻按按钮打开电话机，使用指示灯点亮，会有“嘟嘟”拨号提示音后第一组预存电话会拨出，如遇到忙音、无法接通、正在通话等情况而未接通时，电话机会智能调至第二组电话拨号，以此类推，直到电话接通，否则电话机将一直拨号到第6组号码，而挂机。
3、号码存储：电话机打开状态下，接上外接电话设置键盘，先轻按PG键+M1键+数字键（需要存储的号码）+PG键。
报警操作流程
报警主机及拨号器操作流程
1.报警主机布防：（在报警主机键盘上）依次输入: 1 2 3 4 ＃；
2.报警主机撤防：（在报警主机键盘上）依次输入: 1 2 3 4 ＃；
3.清除报警记忆：如有防区报警时，主机键盘上的相应防区指示灯
会保持快速闪烁，可以依次输入﹡ 1 ﹟清除报警记忆；
4.拔号器(tiger911)状态:
（1）在911拔号器中间位置有一个红色的小屏幕,在屏幕右下角有一小红点在闪烁,则为正常工作状态；
（2）当屏幕显示“(□)红色小方块”时,则为拔号状态,此时如果需要撤销拨号，依次按拨号器按键： P 9 1 1 ,右
下角显示闪烁的小红点,表明撤除拔号器成功。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
tiger911拨号器说明书
连接911设备
1、接至DC12V电源：红色（+）、黑色（-）
2、设定触发信号及电话系统。
设置J1、J2、J3跳线：
J1：左边—TONE音频
如使用电压输入：黄色（+）、绿色（-）
J2—左边，J3—右边：电压输入。
将报警主机的报警输出正极端接Tiger911的黄色端。
电话线直接插到tiger911的电话输入端子即可。
进入编程
输入：[P]+[密码911]+[Enter]（默认密码为911）。
如密码输入正确，则显示一下O，然后进入编程状态显示S；
如密码输入错误，则显示一下E，退回工作状态，可按上述步骤重新输入。
存储第一组电话号码
例如电话号码为：62817323，操作步骤如下：
1、在编程状态下，输入：[E1]-[62817323]-[Enter]，键入Enter后开始存储电话号码。
如显示O，则表示正确存入；如显示E，则表示未能正确输入，用户可重新输入。
2、如要清除第1组电话号码，在编程状态下输入[E1]+[Enter]。
3、由总机自动拨分机（不用转接），例如分机为12，则输入：[E1]-[62817323]-P-12-[Enter] 每按一次P，即暂停2秒。
4、第2，3，4组电话号码设置方式同第1组设置。
查询电话号码
在编程状态下，按[3]键，显示C(表示CHECK)，再按查询之E1，E2，E3，E4或P。
输入：[3]+[E1]（或E2，E3，E4，P）
存储语音信息
可存储20秒语音信息。
在编程状态下，
1、直接录音。
按[1]键，显示R（表示RECORD）。
输入[1]+开始讲话，录音
2、播放语音。
按[3]，再按[2]键，显示P（表示PLAY）。
输入[3]+[2]+播放存储的20秒录音
存储及查询密码
1、存储密码：例如密码为714160（密码为0-6位）
输入：[P]+714160+[Enter]
2、查询密码：输入[3]+[P]
3、按下[RESET]按钮，恢复默认密码911
三种编程可选报警方式
A、输入[5]+[0]+[enter]：报警信号一旦触发，则连续拨号3次，中间可用密码解除。
B、输入[5]+[1]+[enter]：报警信号一旦触发，则连续拨号1次，中间可用密码解除。
C、输入[5]+[2]+[enter]：报警信号一旦触发，则连续拨号，直到报警信号解除为止。
解除报警信号
解除报警，只需输入密码即可。
当输入密码不足3位时，则需要用“0”补齐。
