管棚施工作业指导书1、编制目的指导本标段隧道工程的洞口、洞身长管棚施工，保证工程质量和施工安全。
2、适用范围本标段设计有洞口、洞身长管棚超前支护的工点。
3、职责分工由试验人员检测原材料、成品质量，判明合格后方可用于施工。
由工程部进行施工方法控制，并根据试验结果对施工方案进行改进。
由安质部进行施工质量和安全控制。
4、编制依据-技术标准／质量标准《客运专线铁路隧道工程施工技术指南》（TZ214-2005）；《客运专线铁路隧道工程施工质量验收暂行规定》（铁建设［2005］160号）；各隧道工点洞口长管棚施工设计图。
5、洞口大管棚施工参数5.1原材料要求①导向管：φ140mm，δ=5mm热轧无缝钢管，长度1m。
②管棚钢管：φ108mm，δ=5mm热轧无缝钢管。
③导向墙：C20混凝土，厚度100cm，宽度100cm。
5.2技术参数①管距：环向中～中40cm。
②倾角：钢管轴线与衬砌外缘线夹角1°～3°。
③钢管施工误差：径向不大于20cm，相邻钢管之间环向不大于5cm。
6、管棚施工长管棚需设子导向墙，按拱部150°范围计算，采用C20砼，截面尺寸为1m×1m，环向长度可根据具体工点实际情况确定，要保证其基础稳定性。
为保证长管棚施工精度，导向墙内设2榀I22a工字钢，钢架外缘设ø140壁厚5mm导向钢管，钢管与钢架焊接。
钢架各单元由16mm厚连接板焊接成型，单元间由螺栓连接，接头处焊缝宽度：腹板h f=9mm，翼缘h f=12mm。
管棚施工主要工序有：洞口开挖，洞口初支防护，锚桩加固底脚，拱架定位架设连接固定及锚固固定，预埋导向管定位焊接，导向墙挂模浇筑，搭设平台，安装钻机，钻孔，安装管棚钢管，管内外注浆。
管棚施工工艺流程图见附图。
6.1长管棚及钢筋制作管棚采用ø108mm热轧无缝钢管，壁厚5mm，在末端的钢管有一端加工成尖形；其它钢管的两端均加工成丝扣，长度为15cm，采用ø114mm壁厚6mm的外套丝扣接头钢管连接工艺。
大管棚作业指导书
大管棚作业指导书一、编制说明为了使号隧道洞口及断层破碎带大管棚能够顺利有序的施工,施工质量符合设计要求，切实起到超前安全支护作用，特编制大管棚作业指导书，以规范管棚作业人员行为，指导大管棚施工作业。
二、编制依据1、铁道部部颁标准TB10003《铁路隧道设计规范》；2、铁道部部颁标准TB10204-2002《铁路隧道施工规范》；3、铁道部发布的《客运专线铁路隧道工程施工质量验收暂行标准》（2005-09-17发布并实施）；4、设计图纸、施工组织设计、现场实际施工情况。
三、工程概况1、大管棚设计情况除新南岭隧道进口外，其余隧道进口和出口均采用大管棚超前支护，天鹅岭隧道在进出口附近还有φ89管棚。
管棚直径：φ=108mm、φ89mm管棚材质：d=6mm无缝钢管；管棚长度： 40m（隧道出口）；管棚分布范围：拱部140度范围内；管棚间距：40cm；外插角：1°～3°；钢筋笼主筋：Φ18注浆：水泥浆水灰比1:1（水泥R42.5），注浆压力0.5～3.0Mpa。
2、大管棚施工地段地质情况管棚施工段，均为Ⅴ极围岩，洞口岩层产状紊乱，岩体较破碎，构造节理及岩溶发育。
隧道洞口埋藏浅、偏压明显，洞身局部出露，洞顶覆盖层为松散堆积体或全风化碳质板岩。
四、施工方法1、施作套拱洞口处导向墙施工：在洞外明暗洞交界处架立三榀I20b型钢拱架（纵向间距0.5m），间距50cm，用钢筋焊接成一个整体。
在钢支撑上安装Φ146mm,长100cm的导向钢管，与管棚位臵方向一致，然后浇注100cm厚的C25砼包裹钢支撑和导向管。
导向墙完成后,喷射C20砼15cm厚封闭周围仰坡面，作为注浆时的止浆墙。
洞内导向墙施工：每环大管棚开挖剩余9m时，开始施作管棚作业室，管棚作业室较正常段加大80cm，施作6m长管棚室，再在掌子面方向按洞口导向墙要求施作导向墙。
喷砼封闭掌子面等。
2、搭设钻孔平台架、安装钻机用方木搭设钻孔平台架，平台上满铺木板，搭设牢固，以防钻孔时钻机晃动。
隧道出口长管棚作业指导书
隧道出口长管棚作业指导书1.目的明白隧道管棚施任务业的工艺流程，操作要点和相应的工艺规范，规范隧道管棚施任务业。
2.编制依据⑴«客运专线铁路隧道工程施工指南»〔TZ214-2005〕⑵«客运专线铁路隧道工程施工质量验收规范»铁树立〔2005〕160号3.施工范围适用于铁路客运专线隧道Φ89和Φ108等规格大管棚施任务业。
4.工艺流程及技术参数4.1.长管棚设计本条线路在隧道出口明暗接壤处设计超前长管棚。
一、隧道出口设计为长管棚，长40m，并设置C20混凝土导向墙，导向墙截面1m×1m。
二、设计参数〔1〕导管规格：孔口管为热扎无缝钢管Φ140mm，壁厚5mm，节长1.5m；〔2〕管棚长度为40m，热扎无缝钢管Φ108mm，壁厚6mm，节长3m，6m；〔3〕设置范围：钢管布设在圆心角140°的隧道拱部，管心与衬砌设计外轮廓线间距为40cm；〔4〕管距：环向间距40cm；〔5〕倾角：仰角2°〔包括路途纵坡〕，方向：与路途中线平行；〔6〕钢管施工误差：径向不大于20cm；〔7〕管棚衔接：采用30cmФ90钢管设在Ф108外部衔接，并焊接；〔8〕管棚根数：47根；〔9〕注浆资料：水泥浆水灰比1∶1；三、施工工序长管棚施工的主要工序有开挖支护明洞边坡、仰坡；施作套拱；搭钻孔平台、装置钻机；钻孔；清孔、验孔；装置管棚钢管；注浆。
1．明洞边坡、仰坡开挖支护〔1〕明洞段开挖应在洞顶截水沟施工完成后停止，应尽量避开雨季施工；〔2〕边坡防护应与明洞开挖同步停止，及时施工明洞边坡的锚杆、挂设钢筋网、放射混凝土及时封锁坡面；〔3〕对边坡渗水要及时排、引到坡面外，增强对坡面的防护。
2．施作套拱〔1〕套拱在明洞外轮廓线以外施作，为了增强套拱的平安动摇性，套拱采用100cm厚C20钢筋混凝土作为长管棚导向墙，套拱内埋设了2榀18工字钢，钢支撑与管棚孔口管焊成全体；〔2〕孔口管作为管棚的导向管，它安设的平面位置、倾角、外插角的准确度直接影响管棚的质量。
隧道大管棚施工作业指导书
隧道大管棚施工作业指导书大管棚工程施工作业指导书-23-1.适用范围适用于新建铁路西安至宝鸡客运专线小村隧道进口、出口的大管棚施工作业。
2设计概况及编制依据2.1设计概况2.1.1工程概况小村隧道位于陕西省宝鸡市陈仓区渭河南岸三级阶地上，属秦岭前黄土高原地区；从310国道村附近的山坡进入隧道，穿过隧道下方的唐家园，从马尾河右侧山坡退出隧道。
隧道起止里程为dk627+747~dk628+650，全长903m，其中明挖52m，Ⅳ类围岩300m，Ⅴ类围岩551m。
最小埋深16.0m，最大埋深46.0m。
为双线黄土浅埋隧道；隧道位于r-8000m 圆曲线上，隧道内纵坡为11‰和3‰的人字坡。
隧道主体结构采用曲墙带仰拱复合式衬砌，衬砌采用c35钢筋混凝土结构。
隧道初期支护由钢拱架，钢筋网、锚杆和喷射混凝土组成。
隧道进口采用台阶式洞门，设置有20m 明洞，洞口段基础采用φ125cm钻孔桩加固地层，并设置钢筋混凝土承台。
隧道出口采用斜切式洞门，设置有32m缓冲结构。
洞口边仰坡采用拱形骨架护坡，拱形骨架的上缘设排水槽，在拱形骨架内植草绿化。
2.1.2工程地质隧道穿越地层为第四系上更新统风成粘质黄土及粘质黄土（古土壤），下部为第四系中更新统风成粘质黄土夹粘质黄土（古土壤），底部为中更新统冲积砂及圆砾土。
没有断层构造。
2.1.3水文地质隧道通过地段内地表水及地下水均不发育。
2.1.4方案设计1.长管棚在隧道开挖前完成，管棚设计长度按30m计算。
2、为提高导管的抗弯能力，可在钢管内设置钢筋笼，钢筋笼由四根主筋和固定环，主筋直径为φ18，固定环采用短管节,节长3～5cm将其与主筋焊接，按1.5m间距设置。
2.2编制依据2.2.1《高速铁路隧道工程施工技术导则》铁建设[2022]241号2.2.2《高速铁路隧道工程施工质量验收标准》（tb10753-2022）2.2.3小村隧道设计图（西堡客运专线施工方案一）2.2.4《铁路隧道工程施工安全技术规程》(tb10304-2021)2.2.5《铁路混凝土工程施工技术指南》铁建设[2021]241号-24-3验收标准3.1管棚内使用的钢管必须分批取样进行力学性能（屈服强度、抗拉强度和伸长率）和工艺性能（冷弯）试验，其质量必须符合国家有关规定和设计要求。

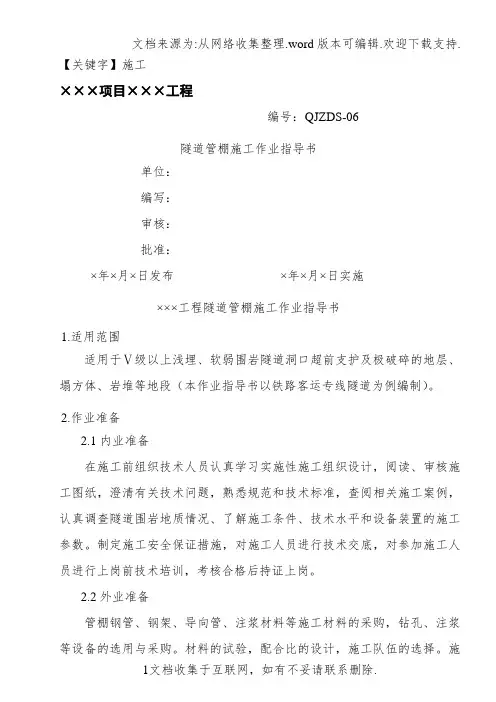

【施工】城际铁路客运专线隧道管棚施工作业指导书
【关键字】施工×××项目×××工程编号：QJZDS-06隧道管棚施工作业指导书单位：编写：审核：批准：×年×月×日发布×年×月×日实施×××工程隧道管棚施工作业指导书1.适用范围适用于Ⅴ级以上浅埋、软弱围岩隧道洞口超前支护及极破碎的地层、塌方体、岩堆等地段（本作业指导书以铁路客运专线隧道为例编制）。
2.作业准备2.1内业准备在施工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准，查阅相关施工案例，认真调查隧道围岩地质情况、了解施工条件、技术水平和设备装置的施工参数。
制定施工安全保证措施，对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
2.2外业准备管棚钢管、钢架、导向管、注浆材料等施工材料的采购，钻孔、注浆等设备的选用与采购。
材料的试验，配合比的设计，施工队伍的选择。
施工场地的平整，水、风、电的设置。
其他辅助措施的准备。
施工测量与放样。
3.技术要求3.1检查开挖的断面中线及高程，开挖轮廓线应符合设计要求；3.2钢架安装垂直度允许误差为±2°，中线及高程允许误差为±；3.3在钢架上沿纵向钻设管棚孔，其外插角以不侵入隧道开挖轮廓线越小越好。
孔深不宜小于，一般为10～。
孔径比管棚钢管直径大20～。
钻孔环向中心间距视管棚用途确定，一般为30～。
钻孔顺序由高孔位向低孔位进行；3.4为保证开挖后管棚钢管仍有足够的超前长度，纵向两组管棚搭接长度应大于；3.5管棚钢管宜为热轧无缝钢管，并分段安装，钢管外径宜为70～，每段长度宜为4～6m。
两段之间用“V”型对焊或丝扣连接，丝扣长度不应小于，接头应在隧道横断面上错开。
3.6当需增加管棚钢架支护的刚度时，可在钢管内注入水泥砂浆。
隧道管棚作业指导书
管棚施工作业指导书一.编制目的为防止隧道管棚长度、角度、注浆等问题，保证施工安全和正常进行，编制管棚施工作业指导书指导施工。
二.管棚施工结合隧道出口段地质地形特点，本隧道出口端大管棚施工技术方案如下：（一）棚施工工艺1.管棚设计参数：热轧无缝钢管Φ108mm,壁厚6mm,节长4m、6m；环向间距中之中为40cm；钢管轴线与衬砌外缘线夹角1°；钢管施工径向误差不大于15cm。
钢管接头采用丝扣连接，丝扣长15cm。
隧道纵向同一断面处的接头数不大于50%，相邻钢管的接头至少错开1m。
2.施作套拱（1）、混凝土套拱作为长管棚的导向墙，套拱在明洞外廓线以外施作，3车道套拱内埋设3榀I20b工字型钢支撑，2车道套拱内埋设4榀I18工字型钢，支撑钢支撑与管棚孔口管焊成整体。
（2）、孔口管作为管棚的导向管，它安设的平面位置、倾角、外插角的准确度直接影响管棚的质量。
用全站仪在工字钢架上定出其平面位置；用水准尺配合坡度板设定孔口管的倾角；用前后差距法设定孔口管的外插角。
孔口管应牢固焊接在工字钢上，防止浇筑混凝土时产生位移。
（3）、孔口管与钢拱架安设完毕后，架设套拱内外模板，进行套拱混凝土浇筑。
3.钻孔平台安装钻机（1）、钻机平台为原地面土层，采用边施作管棚边开挖的办法，即在开挖到拱顶下一定位置时，预留出一个安放钻机的平台进行管棚施工，当做好一定高度的管棚后，再把该平台下降，施作下方的管棚。
（2）、钻机定位：钻机要求与已设定好的孔口管方向平行，必须精确核定钻机位置。
用全站仪、钻杆导向相结合的方法，反复调整，确保钻机钻杆轴线也孔口管轴线相吻合。
4.钻孔（1）、为了便于安装钢管，钻头直径采用Φ120 mm。
（2）、岩质较好的可以一次成孔；钻进时产生坍孔、卡钻，需补注浆后再钻进。
（3）、钻机开钻时，可低速低压，待成孔10 m后可根据地质情况逐渐调整钻速及风压。
（4）、钻进过程中经常用测斜仪测定其位置，并根据钻机钻进的现象及时判断成孔质量，并及时处理钻进过程中出现的事故。
管棚作业指导书
目录1.适用范围 (2)2.作业准备 (2)3.技术要求 (2)4.施工程序与工艺流程 (2)5.施工要求 (5)6.劳力组织 (8)7.材料要求 (8)8.设备机具配置 (8)9.质量控制及检验 (9)10.安全及环保要求 (10)管棚施工作业指导书1.适用范围本作业指导书适用于新建沈阳至丹东客运专线TJ-1标管段内的双线隧道管棚施工。
2.作业准备⑴施工前应充分掌握隧道设计图纸及相关文件内容，并及时与现场进行核对。
进行施工技术交底，作业人员应进行岗前培训和安全教育，特殊工种的作业人员应持证上岗。
⑵施工机械配备应满足正常施工需求。
⑶开挖前应完成注浆用浆液配比设计。
所用钢材进场、检测等工作。
3.技术要求3.1技术指标管棚根数、入孔深度和注浆效果达到设计要求，加固围岩，确保隧道进洞和洞身开挖安全。
3.2技术标准⑴管棚钢管采用外径108mm，壁厚6mm；159mm, 壁厚Xmm的热轧无缝钢管。
⑵管棚长度、环向间距、外插角度、布置范围、注浆参数均遵照设计要求执行。
4.施工程序与工艺流程施工程序与工艺流程详见“图1”图4 隧道超前大管棚施工工艺框图图2 管棚立面示意图图3 长管棚纵断面示意图 402060Φ108钢管设计高程管棚加固区Φ25连接钢筋118工字钢C25混凝土套拱Φ127孔口管25757525200C25混凝土套拱基础5.施工要求5.1施工准备施工前应准备管棚钻机，搭设、加固钻孔平台。
5.2施工步骤5.2.1导向墙施工导向墙为长管棚导向并在洞口段明洞衬砌外轮廓线以外施作，导向墙施工模板可采用钢模或木模。
导向墙砼内埋设工字钢，各榀钢架间焊接连接钢筋采用φ22钢筋。
同时设φ140导向管，固定钢筋与导向管采用双面焊接，焊接长度大于5d，防止浇筑砼时产生位移。
导向墙基础承载力必须达到设计要求。
导向墙砼浇筑完后及时进行养护。
施工中特别注意：⑴导向墙基础必须稳定，保证地基承载力达到设计要求。
保证管棚施工过程中导向墙不偏移、不下沉，必要时增加一些临时支撑。
洞内管棚施工作业指导书
检查 人
A1
场地准备
三通一平、工作 面、施工平台
施工人员
检查
工长
2 放线定位
孔位
技术员
检查
技术负 责
3
钻孔
孔径、孔深、方 向
工长
复测 技术员
B4
钢管制作
打眼、尺寸、焊 接
工长
检查 技术员
5 注浆管安装 深度、位置
6
水灰比、压 力、注入量
水灰比、压力、 注入量
工长
实测 技术员 实测 技术员
7 C
8
资料整理 交工验收
注浆终 压
（Mpa）
压注量 （t）
压浆情 况
附表一
备注
注：孔位布置图附后。
记录人：
技术主管：
监理：
日期：
隧道净高8.68m，净宽12.82m，全线隧道围岩为Ⅱ、III、IV、V类。其
中隧道洞口均为V类围岩，施工地层主要为第四系坡积残积层、侏罗系
上统三合单元、石碳系下统佛子岭群诸佛庵岩组。隧道口位于地下水位
以上，部分属于浅埋段，较浅地段需要明挖。洞内岩质节理裂隙发育，
造成崩塌剥落等现象。鉴于其环境特殊，地质复杂，设计对V类围岩采
用了22m长管棚进行超前预注浆，使其整体受力，开挖中控制地表下
沉，完成V类围岩洞口及洞身段开挖的安全。
二、锚管棚的设计
该隧道锚管棚为沿隧道开挖轮廓线外布置，环向间距为40cm，每根
锚管长10m,钢管直径108mm,壁厚9 mm。锚管棚的外插角为1-30，纵向以
丝扣连接而成，通过锚管棚支护的超前预注浆来增强围岩强度，形成超
为保证质量和进度根据需要配置人员如下表：
序号 岗 位 人 数
6、管棚施工作业指导书
管棚施工作业指导书1 编制目的明确隧道管棚施工作业的工艺流程、操作要点和相应的工艺标准，规范隧道管棚施工作业。
２编制依据(1）《客运专线铁路隧道工程施工指南》（ＴZ214-２０0５)(2）《客运专线铁路隧道工程施工质量验收标准》铁建设［2０0５]160号3 适用范围适用于宁杭客运专线I标隧道φ８9、φ108等规格大管棚施工作业。
4 技术要求本线在隧道进出口明暗交界处设计超前大管棚。
设计参数：①导管规格:外径８9mm、108mm等，壁厚满足设计要求;②管距：环向间距40cm;③倾角：外插角1°～3°为宜，可根据实际情况作调整；④注浆材料：Ｍ２０水泥浆或水泥砂浆;⑤设置范围:拱部1２0°~１３5°范围;⑥长度:１0～４0ｍ。
5 原材料要求管棚所用钢管进场必须按批抽取试件作力学性能(屈服强度、抗拉强度和伸长率)和工艺性能（冷弯)试验,其质量必须符合国家有关规定及设计要求。
6 人员设备配置（1）人员：钻机操作工3~６人，管棚加工2人，钢管顶进8人,注浆6人。
（２）结合正常施工需要,管棚施工机械设备配置如下:管棚钻机1～2台、电动空压机1台、注浆机１台、ZJ-400高速制浆机1台、混凝土拌合站一座、混凝土振动棒2个、钢模板、木模板、J３G-４00A型型材切割机１台、型钢弯制机1台、BX1－40０型交流弧焊机2台、砼搅拌运输车(3．5ｍ3）1辆、ZＬC5０Ｃ装载机1辆。
7 施工程序与工艺流程施工工艺流程见图1。
图1 超前大管棚施工工艺流程图8 施工方法8．１施作护拱（１）混凝土护拱作为长管棚的导向墙，在开挖廓线以外拱部1２0o～1３５°范围内施作，断面尺寸为1.０×1.0m,护拱内埋设钢筋支撑,钢筋与管棚孔口管连接成整体。
导向墙环向长度可根据具体工点实际情况确定，要保证其基础稳定性。
（2）孔口管作为管棚的导向管,它安设的平面位置、倾角、外插角的准确度直接影响管棚的质量。
大管棚施工作业指导书
大管棚施工作业指导书一、编制依据1、《客运专线铁路隧道工程施工质量验收暂行标准》2、《客运专线铁路隧道工程施工技术指南》3、《铁路隧道施工规范》4、《铁路隧道工程质量检验评定标准》二、适用范围隧道施工中，在洞口或其它不良地质段，尤其是遇到富水断层破碎带时，采用超前长大管棚支护，是解决问题的有效途径。
三、工艺原理所谓管棚法，就是在预计开挖断面外周，以一定间距，一定的外插角度，用钻孔方法先行设臵钢管，利用超前导管注浆，先行加固松散围岩体，边开挖，边利用格栅拱、喷锚等共同支护，对隧道开挖起到有效支护的方法。
管棚法开挖是在超前钢管形成连续的棚架之下进行的，对防止初期松弛，地压扩大，土体坍落等有着明显的效果。
因此，管棚法是在地质条件不好情况下能安全开挖，防止地层下沉、防护地中及地上结构物的有效的辅助方法。
管棚法主要适用于软弱、硬质、砂砾地层或软岩、岩堆、破碎地带层。
管棚的布设,管间距及施工区间主要决定于地表及地质条件、施工精度等，此外，插入钢管通过注浆，使钢管及围岩密贴并强化钢管功能，形成注浆管棚。
四、设计参数大管棚超前预支护采用外径φ89mm、壁厚6mm的热轧无缝钢管，尾部焊接φlOmm 加箍筋，管壁四周钻φ12mm压浆孔，孔间距15cm，呈梅花型布臵，尾部留不小于150cm的不钻孔的止浆段。
导管沿环向120度范围布设，间距40cm。
施工时钢管沿隧道周边以1°外插角打入围岩，注浆材料为水泥砂浆，注浆压力为2.0MPa。
五、施工工艺及操作要点5.1施工工艺流程施工工艺流程见图1。
5.2操作要点钻深孔工艺流程图（见图2）①钻孔操作要点：(图1)(图2)a、施作深孔，必须经过二次接杆，钻进时，随着孔深的增长，需要对回转扭矩、冲击力及推力进行控制和协调，尤其是推力要严格控制，不能过大；b、为了确保钻杆接头有足够的强度、刚度和韧性，钻杆联接套应与钻杆同材质，联接套最小壁厚≥10mm；c、为防止钻杆在推力和振动力双重作用下钻杆上下颤动，导致钻孔不直，钻孔时应把扶直器套在钻杆上，随钻杆钻进向前平移；d、钻机就位后，准确地画出需钻孔位臵；e、施钻时，顶紧掌子面，提高施钻精度；f、钻机开孔时钻速宜低，钻深至20cm以后转入正常钻速；g、第一节钻杆钻入岩层尾部剩余20~30cm时钻进停止，用两把管钳人工卡紧钻杆（不得卡丝扣），钻机低速反转，脱开钻杆。
管棚施工作业指导书(新)
新建铁路蒙西至华中地区铁路煤运通道工程MHTJ—9标段隧道工程编号：MHTJ—9-SDZY-05管棚施工作业指导书单位：中铁隧道集团有限公司MHTJ—9标段项目经理部编制：审核：批准：2015年12月13日发布2015年12月14日实施1. 概述⑴超前管棚一般使用于隧道洞口、洞身断层、浅埋段及软弱围岩段。
⑵管棚设计常见为φ108管棚及φ89管棚，配合钢筋笼使用。
⑶管棚一般配合混凝土导向墙施工，确保施工精度。
⑷管棚分管棚注浆多采用水泥净浆。
2。
施工方法2.1施工工艺施工准备→测量放样→导向墙施工→钻机就位→钻孔、清孔、安装管棚钢管→二次清孔→安装钢筋笼→注浆.2.2工序说明1、施工准备检查设备、材料、机具、作业环境是否满足施工需求.检查管棚材料型号、规格、尺寸符合要求.检查边仰坡防护施工是否完成,施工现场安全防护是否到位。
2、测量放样测量人员根据附近复测后的控制桩按技术交底进行测量放样，对导向墙的钢拱架位置、导向管及模板进行准确定位并测定高程，做好测量标记。
3、导向墙施工⑴混凝土护拱作为长管棚的导向墙，在开挖廓线以外拱部120°~135°范围内施作,断面尺寸为1。
0 m×1。
0m，导向墙两侧拱脚设置平面尺寸1.5m×0.6m大拱脚,以增加受力；导向墙内埋设钢支撑，钢支撑与管棚导向管连接成整体；导向墙环向长度根据隧道洞口断面确定，要保证其基础稳定性。
见图2。
1、2.2、2。
3。
图2.1 超前大管棚横断面布置图图2.2 超前大管棚纵断面布置图图2。
3 导向墙工字钢正面布置图⑵孔口管作为管棚的导向管，它安设的平面位置、倾角、外插角的准确度直接影响管棚的质量,用全站仪以坐标法在工字钢架上定出其平面位置；用水准仪配合坡度板设定孔口管的倾角；用前后差距法设定孔口管的外插角。
孔口管应牢固焊接在工字钢上，防止浇筑混凝土时产生位移.4、钻机就位⑴钻机平台用钢管脚手架搭设，搭设平台应一次性搭好,钻孔由1~2台钻机由高孔位向低孔位进行。
