打印机维修手册：StylusPHOTO2100_2200_A

合集下载

打印机维修手册：Stylus_Photo_R1900_R2880_R2000

Copyright © 2011 SEIKO EPSON CORPORATION. Imaging & Information CS Quality Assurance Department
Confidential
PRECAUTIONS
Precautionary notations throughout the text are categorized relative to 1)Personal injury and 2) damage to equipment.
The contents of this manual are subject to change without notice. All effort have been made to ensure the accuracy of the contents of this manual. However, should any errors be detected, SEIKO EPSON would greatly appreciate being
SERVICE MANUAL
Color InBiblioteka jet PrinterEPSON Stylus Photo R1900/R2880/R2000
Confidential
SEIJ07010
Notice:
All rights reserved. No part of this manual may be reproduced, stored in a retrieval system, or transmitted in any form or by any means, electronic, mechanical, photocopying, recording, or otherwise, without the prior written permission of SEIKO EPSON CORPORATION.

复印机整理维修手册全集(1)

复印机整理维修手册全集第一、复印机出现故障后的检查与维修步骤：复印机出现故障后，总有一种是主要的故障，抓住这个主要的故障进行分析，即可找到故障原因和排除的方法，我们一般可通过以下几条途径来查出故障的原因并排除之。

检修时应遵循先易后难的原则并逐步缩小范围，最后集中于某一点上。

一、了解情况维修机器前首先应认真询问操作者有关情况，如机器使用了多久，上次维修（保养）是在什么时间，维修（保养）效果如何，此次是什么情况下出现的故障。

还要认真翻阅机器有关维修记录，注意近期更换过哪些部件和消耗材料，有哪些到了使用期限而仍未更换过的零部件。

二、检查机器情况了解清楚以后，即可对机器进行全面检查，除了机内短路、打火等故障外，都可接通机器电源，复印几张，以便根据其效果进行进一步分析。

对于操作者提供的故障现象应特别注意，并在试机时细心观察。

三、准备工具在对机器进行检查的基础上，一般可对故障现象有个大致的了解，即可知道维修时需要哪些常用的专用工具，准备好将要使用的工具和材料后即可进行检查维修工作。

四、机器故障自检目前绝大多数复印机都装有彩色液晶显示面板，并设有卡纸等故障自检功能，一旦机器某一部件失灵或损坏，都能以字母数字告诉操作者。

比较常见的是故障代码，如NP系列复印机的故障代码为“E0~E8等，理光系列则以”U“加数字为代码，这些代码一出现分别表示印刷电路板，传感器、开关、接插件等工作状态异常，需要进行调整或更换。

作为机器的使用者，见到这些故障代码，应立即停机，关掉电源，请维修人员进行检修。

如果是自己修理，则必须找到与所使用机器型号相同的维修手册或维修说明书，在书中查到故障代码所表示的内容，再检查相应的零部件、电路板或电子元件。

第二、常见“共性”故障的检修由于复印机的种类和型号繁多，各制造厂生产的复印机各不相同，即使是同一个生产厂家生产的不同型号复印机也不完全一样。

因而在使用中所出现的故障现象还是有一些差别，这里仅对共性的、一般常见的故障及其成因和排除方法加以介绍。

爱普生打印机维修必备技术手册

感谢北京打印机维修网提供技术支持！一：清EEPROM及其它面板操作速查(打印机内存全清)针打LQ-300k+换行／换页＋进纸/退纸+暂停＋电源LX-300+换行／换页＋进纸/退纸+暂停＋电源LQ－580K：换行／换页＋进退纸+暂停＋电源.LQ-630K：清 EEPROM：换行／换页＋进退纸+暂停＋电源.设置：进纸/退纸 + 暂停 + 电源键盘锁定：换行／换页 + 暂停+ 5 秒以上，响二声。

解锁：进纸/退纸 + 换行／换页＋ on.LQ-670K：高速＋切纸＋电源LQ-680K:换行／换页＋进纸/退纸+暂停＋电源LQ-1600K3/K3＋，2600K字体＋切纸＋电源LQ-1600K4/K4+字体＋切纸＋电源LQ-2600K字体 + 切纸+ 电源DLQ-1000K：Line Feed + Form Feed + Micro Adjust↓ + 电源DLQ-3000K：清 EEPROM：Selec Type + Paper Select + Pause ＋电源DLQ-3500K：LF/FF + Load/Eject + Pause + 电源喷墨COLOR切换 + 字体 + 进/退纸 + 暂停＋电源COLOR II切换+暂停+进纸+彩清洗＋电源COLOR 300进纸+清洗+电源，再按清洗 10 秒COLOR 400/440/460进纸灯闪几秒后，按1、进/退纸清 EEPROM2、清洗 10 秒，清废墨计数器COLOR 500进纸 + 黑头清洗 + 彩头清洗 + on ，再按进纸键 3 秒COLOR 600/640/66O/670进纸+清洗+电源缺纸灯闪 5 秒后，再按1、进/退纸清 EEPROM 及 timer IC2、清洗 10 秒，清废墨计数器COLOR 800／850初始化：进纸＋黑头清洗＋彩头清洗＋ON，松手再按彩头清洗 10 秒COLOR 1520K切换＋进／退纸＋换行／换页＋微调↑+ 电源COLOR 3000暂停 + 换行/换页 + 微调↓ + 电源SP870/1270进/退纸 + 清洗 + on 然后按1、/退纸清 EEPROM 及 timer IC2、清洗 10 秒，清废墨计数器SP 950:Paper + Roll paper + on 1. Paper (EEPROM)SP 2100/2200Paper + Roll paper + on 1. Paper (EEPROM)MJ－510进/退纸 + 清洗 + on 松手后再按进/退纸 10 秒至进纸灯和缺墨灯闪MJ-850切换 + 暂停 + 电源, 再按进/退纸至省墨灯与暂停灯闪烁再按切换MJ-1000切换 + 省墨/压缩 + 进/退纸 + 暂停 + 电源MJ-1500K/K＋切换＋微调↓＋暂停＋换行／换页＋ON激光机EPL-5600:Item+1+Continue+On Line+开机EPL-5700:按切换键+操作继续键+联机键+开机EPL-5700L:操作同 EPL-1220（参见 1220 图示）EPL-5800:按切换键+操作继续键+联机键+开机EPL-5800L:驱动 + 属性→可选设定值Alt + Ctrl + Shift + W + 鼠标左键EPL-5900&EPL-6100:按住Start/Stop + Job Cancel + Information + 电源，直到联机和错误指示灯同时亮. EPL-5900L&EPL-6100L:1、计算机中选择打印机“属性”中的“可选设定值”项；2、时按住键盘的 ALT+CTRL+SHIFT+“W”键，然后用鼠标点击屏幕中“可选设定值”项的任意空白区域，参考 EPL-1220 图示；3、屏幕出现是否进行 EEPROM 初始化的对话框，选择“YES“，操作完成。

打印机维修手册：StylusPhotoRX600_RX610_RX620_RX630_C

Copyright © 2003 SEIKO EPSON CORPORATION. I&I CS Quality Promotion Dept. (Printer Technical Support Grp.) Imaging & Information Products Div.
PRECAUTIONS
SERVICE MANUAL
Scanner • Printer • Copier
EPSON Stylus PHOTO RX600/610 , RX620/630
SEOT03006
Notice:
All rights reserved. No part of this manual may be reproduced, stored in a retrieval system, or transmitted in any form or by any means, electronic, mechanical, photocopying, recording, or otherwise, without the prior written permission of SEIKO EPSON CORPORATIONEPSON PRODUCT SHOULD BE PERFORMED ONLY BY AN EPSON CERTIFIED REPAIR TECHNICIAN. 2. MAKE CERTAIN THAT THE SOURCE VOLTAGES IS THE SAME AS THE RATED VOLTAGE, LISTED ON THE SERIAL NUMBER/RATING
Precautionary notations throughout the text are categorized relative to 1)Personal injury and 2) damage to equipment.

联想2200-参考手册

2.6.1 纸张操作 ..................................................................................................................参考 1-8 2.6.2 介质规格.................................................................................................................. 参考 1-8 2.6.3 纸张的类型和尺寸................................................................................................... 参考 1-9 2.7 可打印区域 ....................................................................................................................参考 1-10 2.7.1 PCL5e 仿真 .......................................................................................................... 参考 1-10 2.7.2 PCL6 仿真 .............................................................................................................参考 1-14 2.8 各种设定下的打印速度................................................................................................ 参考 1-14

[VIP专享]综合复印机故障代码及维修手册

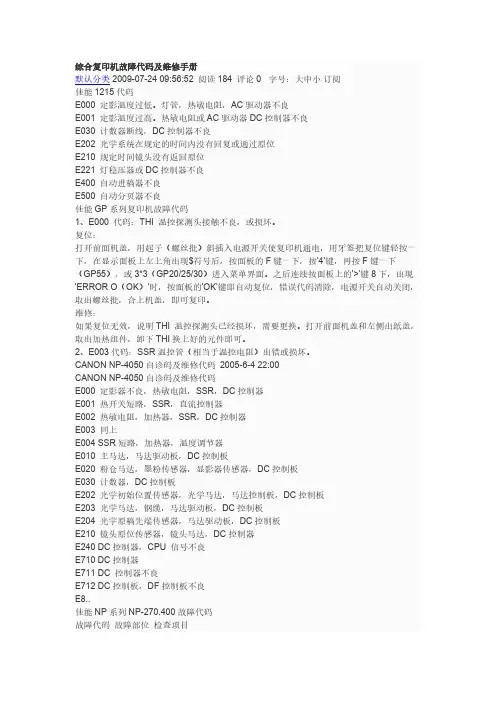

综合复印机故障代码及维修手册默认分类 2009-07-24 09:56:52 阅读 184 评论 0 字号：大中小订阅佳能 1215 代码 E000 定影温度过低。灯管，热敏电阻，AC 驱动器不良 E001 定影温度过高。热敏电阻或 AC 驱动器 DC 控制器不良 E030 计数器断线，DC 控制器不良 E202 光学系统在规定的时间内没有回复或通过原位 E210 规定时间镜头没有返回原位 E221 灯稳压器或 DC 控制器不良 E400 自动进稿器不良 E500 自动分页器不良佳能 GP 系列复印机故障代码 1、E000 代码：THI 温控探测头接触不良，或损坏。复位：打开前面机盖，用起子（螺丝批）斜插入电源开关使复印机通电，用牙签把复位键轻按一下，在显示面板上左上角出现$符号后，按面板的 F 键一下，按'4'键，再按 F 键一下（GP55），或 3*3（GP20/25/30）进入菜单界面。之后连续按面板上的'>'键 8 下，出现 'ERROR O（OK）'时，按面板的'OK'键即自动复位，错误代码清除，电源开关自动关闭，取出螺丝批，合上机盖，即可复印。维修：如果复位无效，说明 THI 温控探测头已经损坏，需要更换。打开前面机盖和左侧出纸盖，取出加热组件，卸下 THI 换上好的元件即可。 2、E003 代码：SSR 温控管（相当于温控电阻）出错或损坏。 CANON NP-4050 自诊码及维修代码 2005-6-4 22:00 CANON NP-4050 自诊码及维修代码 E000 定影器不良，热敏电阻，SSR，DC 控制器 E001 热开关短路，SSR，直流控制器 E002 热敏电阻，加热器，SSR，DC 控制器 E003 同上 E004 SSR 短路，加热器，温度调节器 E010 主马达，马达驱动板，DC 控制板 E020 粉仓马达，墨粉传感器，显影器传感器，DC 控制板 E030 计数器，DC 控制板 E202 光学初始位置传感器，光学马达，马达控制板，DC 控制板 E203 光学马达，钢缆，马达驱动板，DC 控制板 E204 光学原稿先端传感器，马达驱动板，DC 控制板 E210 镜头原位传感器，镜头马达，DC 控制器 E240 DC 控制器，CPU 信号不良 E710 DC 控制器 E711 DC 控制器不良 E712 DC 控制板，DF 控制板不良 E8.. 佳能 NP 系列 NP-270.400 故障代码故障代码故障部位检查项目

爱普生技术打印机维修必备手册全集讲解

爱普生技术打印机维修必备手册全集第 2 页共 37 页一：清EEPROM 及其它面板操作速查(打印机内存全清)针打LQ-300k+换行／换页＋进纸/退纸+暂停＋电源LX-300+换行／换页＋进纸/退纸+暂停＋电源LQ－580K：换行／换页＋进退纸+暂停＋电源.LQ-630K：清EEPROM：换行／换页＋进退纸+暂停＋电源.设置：进纸/退纸 + 暂停 + 电源键盘锁定：换行／换页 + 暂停 + 5 秒以上，响二声。

解锁：进纸/退纸 + 换行／换页＋ on.LQ-670K：高速＋切纸＋电源LQ-680K :换行／换页＋进纸/退纸+暂停＋电源LQ-1600K3/K3＋，2600K字体＋切纸＋电源LQ-1600K4/K4+字体＋切纸＋电源LQ-2600K字体 + 切纸 + 电源DLQ-1000K：Line Feed + Form Feed + Micro Adjust↓ + 电源DLQ-3000K：清EEPROM：Selec Type + Paper Select + Pause ＋电源DLQ-3500K：LF/FF + Load/Eject + Pause + 电源喷墨COLOR切换 + 字体 + 进/退纸 + 暂停＋电源COLOR II切换+暂停+进纸+彩清洗＋电源COLOR 300进纸+清洗+电源，再按清洗10 秒COLOR 400/440/460第 3 页共 37 页进纸灯闪几秒后，按1、进/退纸清EEPROM2、清洗10 秒，清废墨计数器COLOR 500进纸 + 黑头清洗 + 彩头清洗 + on ，再按进纸键3 秒COLOR 600/640/66O/670进纸+清洗+电源缺纸灯闪5 秒后，再按1、进/退纸清EEPROM 及timer IC2、清洗10 秒，清废墨计数器COLOR 800／850初始化：进纸＋黑头清洗＋彩头清洗＋ON，松手再按彩头清洗10 秒COLOR 1520K切换＋进／退纸＋换行／换页＋微调↑+ 电源COLOR 3000暂停 + 换行/换页 + 微调↓ + 电源SP870/1270进/退纸 + 清洗 + on 然后按1、 /退纸清EEPROM 及timer IC2、清洗10 秒，清废墨计数器SP 950:Paper + Roll paper + on 1. Paper (EEPROM)SP 2100/2200Paper + Roll paper + on 1. Paper (EEPROM)MJ－510进/退纸 + 清洗 + on 松手后再按进/退纸10 秒至进纸灯和缺墨灯闪MJ-850切换 + 暂停 + 电源, 再按进/退纸至省墨灯与暂停灯闪烁再按切换MJ-1000切换 + 省墨/压缩 + 进/退纸 + 暂停 + 电源MJ-1500K/K＋切换＋微调↓＋暂停＋换行／换页＋ON激光机EPL-5600:Item+1+Continue+On Line+开机EPL-5700:按切换键+操作继续键+联机键+开机EPL-5700L:操作同EPL-1220（参见1220 图示）EPL-5800:按切换键+操作继续键+联机键+开机EPL-5800L:驱动 + 属性→可选设定值 Alt + Ctrl + Shift + W + 鼠标左键EPL-5900&EPL-6100:按住Start/Stop + Job Cancel + Information + 电源，直到联机和错误指示灯同时亮. EPL-5900L&EPL-6100L:1、计算机中选择打印机“属性”中的“可选设定值”项；2、时按住键盘的ALT+CTRL+SHIFT+“W”键，然后用鼠标点击屏幕中“可选设定值”项的任意空白区域，参考EPL-1220 图示；3、屏幕出现是否进行EEPROM 初始化的对话框，选择“YES“，操作完成。

打印机故障排除维修手册

打印机故障排除维修手册打印机是我们日常工作和生活中常用的办公设备之一，它的故障对我们的工作效率和体验产生了重要影响。

本手册将为大家介绍一些常见的打印机故障，并提供解决方案，以便用户能够自行排除故障和维修打印机。

故障一：打印机不能正常打印1. 检查打印机的电源和电源线是否连接正常，确保电源通电；2. 检查打印队列中是否有未完成的打印任务，如果有，取消任务并重新开始打印；3. 检查打印机与电脑连接线是否松动或损坏，重新连接或更换连接线；4. 检查打印机的墨盒或墨粉是否耗尽，如需要更换，请按照说明书进行操作；5. 清理打印机的喷头或打印机槽，确保没有堵塞或污垢影响打印质量。

故障二：打印机频繁卡纸或纸张无法正常进纸1. 检查打印机的纸张托盘是否放置正确位置，并确保纸张没有弯曲或损坏；2. 清理打印机的进纸器，确保没有纸屑或灰尘阻塞纸张进料；3. 调整打印机的纸张指引器，使得纸张能够顺利进入打印路径；4. 检查纸张类型是否与打印机设置相匹配，如需要更换纸张，请按照说明书进行操作；5. 若上述方法无效，可能是打印机的压纸辊或传动系统出现问题，建议联系专业技术人员进行维修。

故障三：打印机打印质量不佳或出现模糊/花纹现象1. 检查打印机墨盒或墨粉是否过期或存放时间过长，如需要更换，请按照说明书进行操作；2. 进行打印机的喷头清洗操作，使得喷头恢复正常工作；3. 调整打印机的打印质量设置，选择适合的打印模式和纸张类型；4. 校准打印机的颜色设置，确保打印的颜色准确无误；5. 若上述方法无效，可能是打印机的打印头或显影装置出现故障，建议联系专业技术人员进行维修。

故障四：打印机无法正常连接到电脑或无法识别设备1. 检查打印机与电脑的连接线是否松动或损坏，重新连接或更换连接线；2. 检查电脑的USB接口是否正常工作，可尝试连接到其他可用接口；3. 卸载并重新安装打印机的驱动程序，确保驱动程序与操作系统相匹配；4. 检查打印机的设置是否正常，例如是否处于离线状态；5. 若上述方法无效，可能是打印机的接口或控制电路出现故障，建议联系专业技术人员进行维修。

联想激光打印机LJ2000_2050N维修手册中文版

安装和基本操作安装条件，安装程序，打印机的基本操作等。
第3章:
操作原理机械系统、电气系统和电路的基本操作及其计时信息。拆卸和重新安装拆卸和重新安装机械系统的程序。定期维护定期更换的零件、耗材等。
第4章:
第5章:
第6章: 第7章:
部件更换后所需设定的调试和更新
故障排除参考值和调节，故障图像缺陷，故障对策等。维修支持软件测试打印模式和维修菜单模式等。电路板电路图等。
3.6.2 纸盒容量............................................................................................................................ 1-11 3.6.3 打印传输............................................................................................................................ 1-11 3.7.1 PCL5e/EPSON/IBM 仿真 .................................................................................................. 1-12 3.7.2 PCL6 仿真 ......................................................................................................................... 1-15 3.6.1 进纸 ..................................................................................................................................... 1-9

爱普生打印机清零

爱普生EPSON喷墨打印机主板清零的方法爱普生打印机清零爱普生ME1打印机有个“清零”问题。

据说每印5000张时，就要对计数器进行清零，否则打印机不工作，显示“硬件请求服务”。

笔者2006年8月份购买一台爱普生ME1＋打印机，仅仅印了1000多张就不工作了，机上红绿两个指示灯交替闪烁。

当时并不知道还有所谓“清零”问题。

因为打印机说明书上并没有对此做任何说明。

我打电话询问爱普生北京的售后服务机构，客服人员也绝口不提计数器清零的问题，只是一直说需要送到爱普生的售后服务部门处理。

没办法只好送到经销商那里，好在与经销商比较熟，经他解释才知道了需要用专门软件对计数器进行清零。

但他也没有清零软件，等到找来软件清零后，时间已经耽误了三、四天。

没过两个月，又不能工作了。

有人告诉我每印5000张就要清零，但我这台打印机绝对没有印到过5000张，每次仅印不超过1500张就需要对计数器清零。

因为清零又要把打印机送到经销商那里，给工作带来极大的不便。

为此在网上搜索到一个名为“Stylus4xprogram_Ver32”的清零软件，使清零问题迎刃而解。

现将这一办法介绍给遇有同样问题对朋友。

希望帮助大家解除混蛋的、给消费者带来很大麻烦的清零困扰。

该软件的压缩文件仅709K，无需安装。

下载后将软件解压缩到一个专门目录下，例如“爱普生打印机清零”即可使用。

这一步是必须的，因为这个软件不会自动在桌面建立快捷方式图标，如果没有专门的目录，到你要使用时可能在浩如烟海的文件中找不到这个软件。

解压缩后软件大小为2.25M，可运行在WIN98/ME/2000/XP下。

当打印机需要清零时，点击“Stylus4xprogram_ver32”图标，运行该软件。

接下来在对话框中有3个选项，其中第一个“Model Name” 选择打印机型号，选择ME1。

第二个选项Destinatiog自动设置为“ECC”，第三个选项Interface选择“USB001（ME1）”。

打印机的维护和修理doc

打印机面板介绍打印机面板上有两个按钮一个叫联机键钮（ON LINE），一个叫进纸按钮（FEED）。

有三个指示灯：电源指示灯（POWER LAMP），报警指示灯（ALAERM LAMP），联机指示灯（ON LINE）。

打印机的日常维护票据打印机是收费系统中重要的售票设备，由于使用频率很高，所以也容易发生故障。

所以对票据打印机做好日常维护就显得十分重要。

日常维护和使用注意事项如下：1、定期用吹风机或皮老虎清洁内部的灰尘和其他杂物。

2、清洁外表时，要用中性清洁剂，切勿用带水的布擦拭，严防机器进水。

3、由于收费亭内使用空调、电暖气等，使市电不甚稳定，所以不要将打印电源线拉入市电插座。

4、打印机在使用前，必须装上打印纸或色带架，否则将损坏打印头。

5、为使打印机灵活使用，要经常给打印头、滑动块和轴、螺杆处加机油。

打印机的常见故障A、票据打印机不能打票。

原因之一：打印机不供电此时打印机顶部面板的电源指示灯不亮，则是打印机没有上电，应继续检查电路。

原因之二：打印机在非联机状态看操作面板上联机指示灯是否亮。

如不亮则按一下ON LINE鍵，如仍不亮，则应检查打印机和车道工控机的电缆连接是否正常，有无破损。

（打印电缆的结构见附图）原因之三：机械故障操作面板ALARM（报警灯）是否亮红灯，如果亮，则：a.看是否卡纸b.是否打印机盖未盖好，盖下面的“＋”字形塑料柱是否折断，塑料柱正下方的开关（盖压开关）是否起作用。

c.检查票下方压纸的开关（纸压开关）是否起作用；是否最后一张票。

d.传动齿轮严重磨损或机内太赃使机械传动受阻。

要清洗机械、更换齿轮。

B、票据打印机卡纸。

处理方法：1、检查票宽窄的两定位环是否位置正确。

2、检查两固定杆是否压下去。

3、调节纸厚度的调节杆位置（越往后越不易卡纸）。

4、压纸片的缝隙太大，调节缝隙，是压纸片紧压打票纸。

5、取出卡住的已撕碎的票时，要注意不用改锥等金属物撬打印头的中间。

C．打印的字体太淡或模糊不清将调节杆向前调节到适当位置。

打印机故障问题维修手册

打印机故障问题维修集锦大全(衡水老乡网整理)咨询问题：三星2250的OPC跟哪个通用？技术热线：SAMSUNG 2250/4720 感光鼓 OPC Drum咨询问题：三星5100加粉换保险管后出现cru Fuse Error？技术热线：保险管未熔断，请确认更换的是80ma的保险管。

咨询问题：兄弟2040加了粉以后报dust on drum是什么错误？技术热线：清洁硒鼓。

咨询问题：HP3600的芯片贵公司有了吗？跟HP2600通用吗？技术热线：多能多目前可以提供HP3600专用芯片，也有两者通用芯片，请购买时确认包装。

咨询问题：HP1500的定影下辊可以用2500的吗？技术热线：可以，二者是一样的。

咨询问题：理光1475的粉盒用哪种粉？技术热线：用多能多RICOH SL 310/315/350/FX 16 数码碳粉 Toner 80G咨询问题：请问松下558的鼓芯多能多有吗？技术热线：松下558的OPC可以用松下503的。

咨询问题：兄弟2040粉盒能用在联想2000上吗？技术热线：不能，两者外观的卡位不同。

咨询问题：请问HP2600的芯片能用在2605上吗？技术热线：目前多能多提供的HP2600芯片有的可以用在2605上有的不行，请确认芯片的标签说明。

咨询问题：LEXMARK T630装了芯片怎么不认？技术热线：LEXMARKT630的芯片有两种安装方法，依据不同解码轮而定，具体解码轮图片及操作方法详见说明书。

咨询问题：请问HP3600的彩粉能否用2600的代替？技术热线：不能，多能多目前可以提供HP3600专用的碳粉及芯片。

咨询问题：请问EPSON2180的OPC能用2120的吗？技术热线：不能，EPSON2180的OPC可与EPSON1220的通用。

咨询问题：HP3600的彩粉跟芯片贵公司有了吗？技术热线：多能多目前可以提供HP3600的彩粉跟芯片，购买请与当地经销商联系。

咨询问题：CANON810的定影膜跟HP6L是一样的吗？技术热线：不一样，CANON810的定影膜可以使用HP1100的。

联想打印机维修资料

J2200激光打印机恢复出厂设置方法激光打印机恢复出厂设置方法1.关闭打印机。

关闭打印机。

2.确保前盖已经关闭且打印机已接通电源。

确保前盖已经关闭且打印机已接通电源。

3.打开电源开关时按住打开电源开关时按住“启动”“启动”(Go)按钮。

按钮。

按住按住按住“启动”“启动”(Go)按钮，按钮，直到直到直到“墨粉”“墨粉”(Toner)“硒鼓”(Drum) 和“错误”(Error) 指示灯全部亮起。

松开“ 启动”(Go) 按钮。

确保“按钮。

确保“ 墨粉”(Toner)、“ 硒鼓”(Drum) 和“和“ 错误”(Error) 指示灯全部关闭。

部关闭。

4.连续按八下“启动”(Go) 按钮。

完成恢复出厂设置。

按钮。

完成恢复出厂设置。

LJ2200如何单机打印配置页如何单机打印配置页打印配置页方法：打印机待机状态，连续按三下启动按键LJ2200如何单机打印测试页如何单机打印测试页1 关闭打印机。

关闭打印机。

2 确保前盖已经关闭且打印机已接通电源。

确保前盖已经关闭且打印机已接通电源。

3 打开电源开关时按住打开电源开关时按住“启动”“启动”(Go)按钮。

按钮。

按住按住按住“启动”“启动”(Go)按钮，按钮，直到直到直到“墨粉”“墨粉”(Toner)、“硒鼓”(Drum) 和“和“错误”(Error) 指示灯全部亮起。

松开“指示灯全部亮起。

松开“ 启动”(Go) 按钮。

确保“按钮。

确保“墨粉”(Toner)、“、“ 硒鼓”(Drum) 和“和“ 错误”(Error) 指示灯全部关闭。

示灯全部关闭。

4 再次按下“再次按下“启动”(Go) 按钮。

打印机将打印测试页。

按钮。

打印机将打印测试页。

LJ2200更换新的硒鼓单元时，如何重置硒鼓计数器当您更换新的硒鼓单元时，您需要通过以下步骤重置硒鼓计数器：1 请确保打印机电源打开，同时“请确保打印机电源打开，同时“ 硒鼓”(Drum) 指示灯闪烁。

打开前盖。

指示灯闪烁。

打开前盖。

打印机维修手册：StylusPhoto_1400_1410_1430W_1500W_Artisan 1430
