非屏蔽双绞线的制作
双绞线分类及制作
双绞线分类及制作双绞线是一种常用于计算机网络或电信领域的传输介质，通常由多对细小的铜线组成，用以传输数据信号。
双绞线有多种分类和制作方法，下面将对其进行详细介绍。
双绞线的分类：1. 非屏蔽双绞线(UTP)：这是最常见的双绞线类型，用于大多数家庭和办公室网络。
UTP线由两对绞合的铜线构成，没有屏蔽层。
根据其性能和用途，UTP线分为Cat5e、Cat6和Cat7等多个类别。
2.屏蔽双绞线(STP)：STP线与UTP线类似，但每对铜线都被铝箔或铜网层包围，以提供更好的抗干扰能力。
STP线比UTP线更适用于需要高抗干扰性能的环境，如工业控制系统。
3. 单屏蔽双绞线(SSTP)：也被称为F/UTP（foiled/unshielded twisted pair），这种线缆在每对铜线周围有一层铝箔屏蔽。
SSTP线是一种高性能线缆，提供优异的抗干扰性能，适用于特殊环境下的数据传输。
4. 双屏蔽双绞线(SFTP)：也称为S/FTP（shielded/foiled twisted pair），该类型的线缆由外部镀锡铜网和内部铝箔屏蔽层组成。
SFTP线具有极强的抗干扰能力，广泛用于高速网络和数据中心。
双绞线的制作：1.准备所需材料：双绞线卷、RJ-45插头、剥线工具、压线钳等。
2.剥开线缆保护外层：使用剥线工具逐渐剥开外层，揭露出内部的8对铜线。
3.整理铜线顺序：根据所需的网络连接类型（如T568A或T568B），按照规定的顺序重新排列和整理每对铜线。
确保每对铜线都被正确放置在RJ-45插头的相应引脚位置上。
4.切割线头：将铜线整齐地切成相同的长度，确保插头的稳定性和可靠性。
5.插入线头并压紧：将整理好的铜线插入RJ-45插头的对应位置，确保铜线没有错位或松动。
然后，使用压线钳将插头和铜线牢固地压在一起。
6.检查连接性能：使用测试仪或工具测试刚刚制作的双绞线连接是否正常。
制作双绞线时，应注意以下几点：1.使用合适的线缆和插头类型，以满足所需的传输要求和环境条件。
RJ-45双绞线的制作和测试实验报告
RJ－45双绞线的制作和测试实验报告1.实验名称：RJ－45双绞线的制作和测试。
2.实验内容：制作符合EIA/TIA 568B标准的具有RJ-45接头的双绞线3.实验目的：掌握符合EIA/TIA 568B标准的具有RJ-45接头的双绞线的制作和测试方法4.实验内容：每2人一组，剪取适当长度的双绞线进行实验，做出一条直连网线。
5.实验原理：1、双绞线非屏蔽双绞线（Unshielded Twisted Pair，UTP）是在塑料绝缘外皮里面包裹着8根信号线，它们每2根为一对相互缠绕，总共形成4对，双绞线也因此得名。
双绞线互相缠绕的目的，就是利用铜线中电流产生的电磁场互相作用抵消邻近线路的干扰，并减少来自外界的干扰。
2、RJ－45连接器制作网线所需要的RJ - 45连接器（俗称水晶头）前端有8个凹槽，简称8P（Position，位置）。
凹槽内的金属接点共有8个，简称8C（Contact，触点），所以RJ - 45也被叫做8PSC，特别需要注意的是RJ - 45水晶头引脚序号，当金属片面对我们时从左至右引脚序号是1～8，序号对于网络连线非常重要，不能颠倒。
EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B。
对RJ - 45接线方式规定如下：(1) 1、2用于发送，3、6用于接收，4、5、7、8是双向线。
(2) 1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。
这样可以最大限度地抑制干扰信号，提高传输质量。
3、双绞线连接水晶头：按照双绞线两端线序的不同，我们一般划分两类双绞线：一类两端线序排列一致，称为直通线；另一类是改变线的排列顺序，称为交叉线。
线序如下：直通线：（不同设备的连接，如主机和集线器）1 2 3 4 5 6 7 8A 端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕；B 端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕。
交叉线：（相同设备的连接，如集线器和交换机）1 2 3 4 5 6 7 8A 端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕；B 端：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕。
非屏蔽双绞线的制作

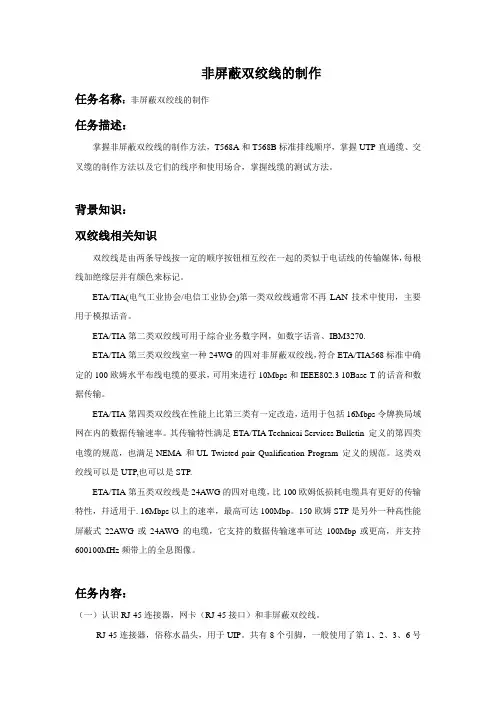

非屏蔽双绞线的制作任务名称：非屏蔽双绞线的制作任务描述：掌握非屏蔽双绞线的制作方法，T568A和T568B标准排线顺序，掌握UTP直通缆、交叉缆的制作方法以及它们的线序和使用场合，掌握线缆的测试方法。
背景知识：双绞线相关知识双绞线是由两条导线按一定的顺序按钮相互绞在一起的类似于电话线的传输媒体，每根线加绝缘层并有颜色来标记。
ETA/TIA(电气工业协会/电信工业协会)第一类双绞线通常不再LAN技术中使用，主要用于模拟话音。
ETA/TIA第二类双绞线可用于综合业务数字网，如数字话音、IBM3270.ETA/TIA第三类双绞线室一种24WG的四对非屏蔽双绞线，符合ETA/TIA568标准中确定的100欧姆水平布线电缆的要求，可用来进行10Mbps和IEEE802.3 10Base-T的话音和数据传输。
ETA/TIA第四类双绞线在性能上比第三类有一定改造，适用于包括16Mbps令牌换局域网在内的数据传输速率。
其传输特性满足ETA/TIA Technicai Services Bulletin 定义的第四类电缆的规范，也满足NEMA 和UL Twisted-pair Qualification Program 定义的规范。
这类双绞线可以是UTP,也可以是STP.ETA/TIA第五类双绞线是24AWG的四对电缆，比100欧姆低损耗电缆具有更好的传输特性，幷适用于. 16Mbps以上的速率，最高可达100Mbp。
150欧姆STP是另外一种高性能屏蔽式22AWG或24AWG的电缆，它支持的数据传输速率可达100Mbp或更高，并支持600100MHz频带上的全息图像。
任务内容：（一）认识RJ-45连接器，网卡（RJ-45接口）和非屏蔽双绞线。
RJ-45连接器，俗称水晶头，用于UIP。
共有8个引脚，一般使用了第1、2、3、6号引脚，其定义与网卡不相同。
引脚的定义：引脚1接收（Rx+）,引脚2接收(Rx-)；引脚3发送（Tx+）；引脚6发送（Tx-）。
03-项目三：非屏蔽双绞线的制作与设备之间连接(实训报告)
实 训 报 告
实训项目 非屏蔽双绞线的制作与设备之间连接 实训任务 T568A 与 T568B 线缆制作 学 日 号 期 报 告 人 任课教师
评
语
实训目的和要求： 1、掌握 T568A 与 T568B 线缆线序； 2、熟练掌握双绞线制工具的使用方法； 3、熟练掌握直通线与交叉线的制作方法线分类与标准； 2、预习双绞线标准线序； 3、预习线缆故障的判定方法。
实训注意事项： 1、 2、 3、 4、 注意理解标准线序与非标准线序的区别； 注意理解区别交叉线与直通线； 理解掌握线缆制作技巧； 注意掌握线缆测试工具的操作。
实训步骤及过程：
实训中发现的问题：
实训总结：
实训总结：
局域网组建与维护实训教程
实 训 报 告
实训项目 非屏蔽双绞线的制作与设备之间连接 实训任务 双机互连网络实验 学 日 号 期 报 告 人 任课教师
评
语
实训目的和要求： 1、熟悉网卡的安装方法与步骤； 2、掌握 Windows XP 文件共享； 3、掌握 Windows XP 系统 IP 设置方法； 4、掌握 Windows XP 之间连通测试。
实训准备内容： 1、复习 T568A 与 T568B 线缆线序； 2、复习直通线与交叉线的制作方法与步骤； 3、预习常见的网络互联设备的种类与类型。
实训注意事项： 1、注意理解同种设备与不同属性设备的区别； 2、注意掌握不同属性设备之间连线类型； 3、注意理解测试线缆时指示灯提示。
实训步骤及过程：
实训中发现的问题：
局域网组建与维护实训教程
实 训 报 告
实训项目 非屏蔽双绞线的制作与设备之间连接 实训任务 常见网络设备互联 学 日 号 期 报 告 人 任课教师

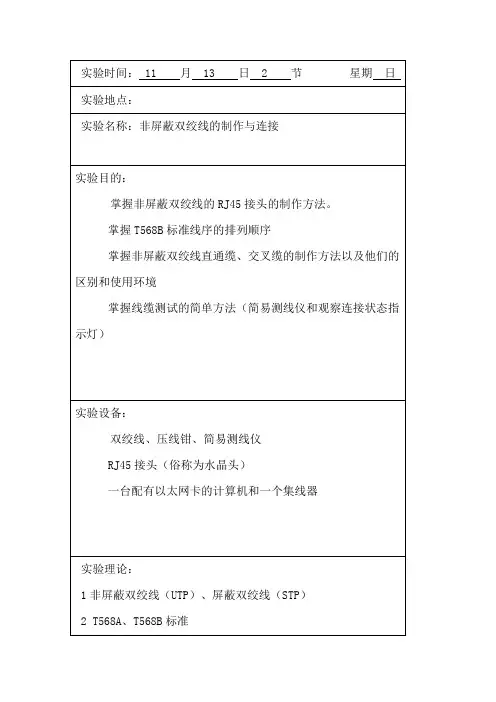

非屏蔽双绞线的制作与连接实验报告
使用直通电缆是一对一的装置，连接到PC机上，理论上灯一对一应该全亮。
交叉电缆是交叉的，一头是原序，另一头是交换过的，当然交叉过的该交叉变亮，理论上应该交叉变亮。
实验体会：
在非屏蔽双绞线上压制RJ45接头时，应将剥皮的长度留的适当，三厘米左右，使用压线钳剥皮时，可以将双绞线斜插入剥线刀口，避开挡板，然后轻握钳柄，旋转网线即可。
1．把直通电缆一头插入计算机网卡的RJ-45口，另一头插入集线器的任意一个口，直通双绞线，测量的结果为测线仪上的两排各八个灯从上往下依次亮过。
2. 把交叉电缆一头插入计算机网卡的RJ-45口，另一头插入另一台计算机网卡的RJ-45口，交叉双绞线，测量的结果，即灯亮的顺序为：(1，3) (2，6) (3，1) (4，4) (5，5) (6，2) (7，7) (8，8)。
实验时间：11月13日2节 星期日
实验地点：实验名称：非屏蔽绞线的制作与连接实验目的：
掌握非屏蔽双绞线的RJ45接头的制作方法。
掌握T568B标准线序的排列顺序
掌握非屏蔽双绞线直通缆、交叉缆的制作方法以及他们的区别和使用环境
掌握线缆测试的简单方法（简易测线仪和观察连接状态指示灯）
实验设备：
双绞线、压线钳、简易测线仪
2制作RJ-45接头
(1)剪下一段长度的电缆
(2)用压线钳在电缆的一端剥去约2cm护套。
(3)分离4对电缆，按照所做双绞线的线序标准（T568A或T568B）排列整齐，并将线弄平直。
(4)维持电缆的线序和平整性，用压线钳上的剪刀将线头剪齐，保证不绞合电缆的长度最大为1.2cm。
(5)将有序的线头顺着RJ-45头的插口轻轻插入，插到底，并确保护套也被插入。
3使用直通电缆连接PC机和集线器
非屏蔽双绞线
双绞线线缆的制作
实验一 双绞线线缆的制作
步骤12：使用测线器检查电缆质量。
实验一 双绞线线缆的制作
交叉电缆和直通电缆：
实验一 双绞线线缆的制作
编线标准：T568-B编线标准（直通线）
管角号 1 2 3 4 5 6 7 8
功能 传输 传输 接收 未使用 未使用 接收 未使用 未使用
颜色 白橙 橙白 白绿 蓝白 白蓝 绿白 白棕 棕白
步骤3：分离4对电缆。
实验一 双绞线线缆的制作
步骤4：使电缆不再绞合在一起。
实验一 双绞线线缆的制作
步骤5：根据正确的颜色规则组织这些电缆并将他们平整。
实验一 双绞线线缆的制作
步骤6：维持颜色顺序及电缆平整，并调整长度至1.2cm。
实验一 双绞线线缆的制作
步骤7：将有次序的电缆插入RJ-45插头中，确保护套也 被插入到连接器中。
实验一 双绞线线缆的制作
编线标准：T568-A编线标准（交叉线）
管角号 1 2 3 4 5 6 7 8
功能 接收 接收
传输 未使用 未使用
传输 未使用 未使用
颜色 白绿 绿白
白橙 蓝白 白蓝 橙白 白棕 棕白
实验一 双绞线线缆的制作
局域网介质：传输信号能够通过的各种各样的物理环境。
• 屏蔽双绞线 • 非屏蔽双绞线 • 同轴线缆 • 光纤
实验一 双绞线线缆的制作
非屏蔽双绞线电缆：
实验一 双绞线线缆的制作
步骤1：剪下一段长度的电缆。
实验一 双绞线线缆的制作
步骤2：剥离外部护套。
实验一 双绞线线缆的制作
实验一 双绞线线缆的制作
步骤8：把电缆推入得足够紧，确保从终端看插头时能够 看见所有导体。
实验一 双绞线线缆的制作
双绞线制作方法、接法、线序、标准及型号分类
步骤7：压线。在最后一步压线之前，此时可以从水晶头的顶部检查，看看是否每一组线缆都紧紧地顶在水晶头的末端。确认无误之后就可以把水晶头插入压线钳的8P槽内压线了，把水晶头插入后，用力握紧线钳，若力气不够的话，可以使用双手一起压，这样压的过程使得水晶头凸出在外面的针脚全部压入水晶并头内，施力之后听到一声轻外面的针脚全部压入水晶并头内，而且水晶头下部的塑料扣位也压紧在网线的灰色保护层之上。
双绞线的标准及型号分类
双绞线的标准及型号分类
据有无屏蔽层，双绞线分为屏蔽双绞线（Shielded Twisted Pair，STP）与非屏蔽双绞线（Unshielded Twisted Pair，UTP）。 屏蔽双绞线在双绞线与外层绝缘封套之间有一个金属屏蔽层。屏蔽双绞线分为STP和FTP（Foil Twisted-Pair），STP指每条线都有各自的屏蔽层，而FTP只在整个电缆有屏蔽装置，并且两端都正确接地时才起作用。所以要求整个系统屏蔽器件，包括电缆、信息点、水晶头和配线架等，同时建筑物需要有良好的接地系统。屏蔽层可减少辐射，防止信息被窃听，也可阻止外部电磁干扰的进入，使屏蔽双绞线比同类的非屏蔽双绞线具有更高的传输速率 。 非屏蔽双绞线（UnshieldedTwisted Pair，缩写UTP）是一种数据传输线，由四对不同颜色的传输线所组成，广泛用于以太网路和电话线中 。非屏蔽双绞线电缆具有以下优点： 1.无屏蔽外套，直径小，节省所占用的空间，成本低。 2.重量轻，易弯曲，易安装。 3.将串扰减至最小或加以消除。 4.具有阻燃性。 5.具有独立性和灵活性，适用于结构化综合布线。
双绞线的制作方法
步骤3：剥除外皮后即可见到双绞线网线的4对8条芯线，并且可以看到每对的颜色都不同。每对缠绕的两根芯线是由一种染有相应颜色的芯线加上一条只染有少许相应颜色的白色相间芯线组成。四条全色芯线的颜色为：棕色、橙色、绿色、蓝色。 步骤4：把每对都是相互缠绕在一起的线缆逐一解开。解开后则根据规则把几组线缆依次地排列好并理顺，排列的时候应该注意尽量避免线路过多的缠绕和重叠。把线缆依次排列并理顺之后，由于线缆之前是相互缠绕着的，因此线缆会有一定的弯曲，应该把线缆尽量扯直并保持线缆平扁。把线缆扯直的方法也十分简单，利用双手抓着线缆然后向两个相反方向用力，并上下扯一下即可。 步骤5：把线缆依次排列好并理顺压直之后，应该细心检查一遍，之后利用压线钳的剪线刀口把线缆项部裁剪整齐。
RJ—45网线的接线标准与制作
RJ-45网线的接线标准与制作非屏蔽双绞线(UTP)在传输过程中会出现两方面的问题，一是易受到电磁干扰，二是会产生容性效应。
平衡传输时的绞矩与它所能抵抗电磁干扰的能力成正比，利用这一原理，结合滤波和对称性等技术，经由精确的生产工艺生产制成。
为了在电缆内提供最大的隔离，要使各线对的不同扭绞长度处于标准范围之内。
一般而言，应使用扭绞长度为3.8cm到14cm的反时针扭绞方向的双绞线。
相邻双绞线的扭绞长度差应在1.27cm以上。
EIA/TIA组织为UTP电缆定义了五种不同传输性能的类别，我们常用的是五类非屏蔽双绞线。
一、接线标准我们在使用UTP(非屏蔽双绞线)制作网线时主要遵循ANSI/TIA/EIA-568A(简称T568A)和ANSI/TIA/EIA-568B(简称T568B)标准。
它们的接线顺序如图1所示:T568B标准一般使用较多，在使用Cat.3(三类双绞线)、Cat.5(五类双绞线 )、Cat.5+(增强的五类双绞线)的网络工程中一般遵循T568B的接线标准，在使用Cat.5时，其传输速率可达到100 Mbps。
图1说明：在使用上，T568A/T568B只能在接线颜色上进行区别。
T568A的排线顺序．PIN#COLOR1 White/Green(白绿)2 Green(绿)3 White/Orange(白橙)4 Blue(蓝)5 White/Blue(白蓝)6 Orange(橙)7 white/Brown(白褐)8 Brown(褐)T568B的排线顺序．PIN#COLOR1 white/Orange(白橙)2 Orange(橙)3 White/Green(白绿)4 Blue(蓝)5 White/Blue(白蓝)6 Green(绿)7 White/Brown(白褐)8.Brown(褐)二、制作过程1、先抽出一小段线，然后把外皮剥除一段(如图2)；2、将双绞线反向解开；3、根据标准排线．注意这里是非常重要(如图3)；请遵循TIA/EIA568A/TIA/EIA568B标准；4、铰齐线头；5、插入插头(如图4)；八根线要根据标准插入到插头中。
简述非屏蔽双绞线rj45制作步骤及注意事项
简述非屏蔽双绞线rj45制作步骤及注意事项非屏蔽双绞线 RJ45 制作步骤如下:1. 测量电缆长度：在进行 RJ45 连接之前，需要先测量电缆的长度。
一般来说，电缆长度应该是 1.2 到 1.8 倍的长度，这样才能保证连接的稳定性和可靠性。
2. 剥线：使用剥线工具将电缆的外层绝缘皮剥开，露出 1.2 到 1.8 米长的电缆线。
3. 剪线：将电缆线的长度调整到 1.2 到 1.8 米，并将其剪断。
4. 对线：将四对双绞线分别从电缆线的两端引出，并按照 T568B 线序排列。
T568B 线序为：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。
5. 连接 RJ45 插头：将双绞线插入 RJ45 插头中，并确保插头线头牢固。
6. 测试：在完成 RJ45 连接之后，需要使用测试工具进行测试，以确保连接的稳定性和可靠性。
在制作非屏蔽双绞线 RJ45 连接时，需要注意以下几点:1. 测量电缆长度时，需要确保测量准确。
如果电缆长度不够，可能会导致连接不稳定;如果电缆长度太长，则可能会导致连接不够稳定。
2. 剥线时，需要使用专业的剥线工具，以确保电缆线的外层绝缘皮完好无损。
如果剥线不当，可能会导致电缆线受损，影响连接的稳定性和可靠性。
3. 剪线时，需要将电缆线的长度调整到 1.2 到 1.8 米，以确保连接的稳定性和可靠性。
4. 对线时，需要按照 T568B 线序排列双绞线，以确保连接的正确性。
5. 连接 RJ45 插头时，需要确保插头线头牢固，以确保连接的稳定性和可靠性。
6. 测试时，需要使用专业的测试工具进行测试，以确保连接的稳定性和可靠性。
制作非屏蔽双绞线 RJ45 连接需要仔细操作，确保连接的稳定性和可靠性。
如果不确定如何进行连接，建议寻求专业人士的帮助。
双绞线的制作过程
双绞线的制作过程一、双绞线双绞线是由相互绝缘并缠绕在一起的细芯铜导线对组成，通常由两对或更多对这样缠绕在一起的导线组成，依靠相互缠绕（双绞）作用，来消除或减少电磁干扰（EMI）和射频干扰（RFI）。
根据是否有屏蔽层，双绞线可分为屏蔽型双绞线(STP)和非屏蔽型双绞线(UTP)。
1、屏蔽双绞线屏蔽双绞线是由成对的绝缘实心电缆组成，在实心电缆上包围着一层用金属丝编织的屏蔽层。
屏蔽层减少了由RFI和EMI引起的对通信信号的干扰。
2、非屏蔽双绞线非屏蔽双绞线(UTP)，就是平时所用的网线，由于其价格相对便宜且易于安装，是局域网组网布线中使用最多的网络电缆。
UTP由位于绝缘保护层内的成对的电缆线组成，在缠绕在一起的绝缘电线和电缆外部的套之间并没有屏蔽。
3、双绞线的制作材料及工具⑴线缆AMP NETCONNECT为线缆生产厂商表识；CATEGORY 5e CABLE表示该双绞线属于CAT E5类，即超5类线材；E13804 1300为电缆产品型号；24 AWG说明双绞线是由24 AWG直径的线芯构成，铜电缆的直径通常用AWG单位来衡量，通常AWG数值越小，电线直径越大，常见的有22/24/26等；CM(UL) CMG/MPG（UL）说明线材属于通信通用电缆，⑵ RJ-45接口RJ45接口采用透明塑料材料制作，由于其外观晶莹透亮，常被称为“水晶头”。
RJ45接口具有8个铜制引脚，在没有完成压制前，引脚凸出于接口，引脚的下方是悬空的，有两到三个尖锐的突起。
在压制线材时，引脚向下移动，尖锐部分直接穿透双绞线铜芯外的绝缘塑料层与线芯接触，很方便的实现接口与线材的连通。
⑶压线钳压线钳规格型号很多，分别适用于不同类型接口与电缆的连接，通常用X P Y C的方式来表示（其中X、Y为数字），P表示接口的槽位（Position）数量，常见的有8P、4P和6P，分别表示接口有8个、4个和6个引脚凹槽；C表示接口引脚连接铜片（Contact）的数量。
实验一 非屏蔽双绞线的制作与连接
实验一非屏蔽双绞线的制作与连接一、实训目标1．掌握非屏蔽双绞线（UTP）与RJ-45连接器的连接方法；2．掌握T568A、T568B标准规定的线序排列顺序；3．掌握UTP直通电缆与交叉电缆的制作与其使用条件；4．掌握电缆测试的简单方法（简易电缆测试仪的使用）。
二、实训内容1．在非屏蔽双绞线上压制RJ-45接头；2．制作UTP的直通电缆和交叉电缆并测试其连通性；3．使用直通电缆连接计算机与集线器，使用交叉电缆直接连接两台计算机。
三、基础知识1．UTP线对一根UTP电缆包含4对导线，其中每对导线绞合在一起以消除来自其他导线和设备的电磁干扰。
由于一对导线内传送的是同一个信号，因此可以将此线对看做是单根导体。
所有8根导线实际上是完全一样的，唯一不同的是每对导线的绞合度及其绝缘层的颜色。
每个线对的颜色，其中一根为单色，另一根为白色间以同颜色条纹。
TIA/EIA布线标准给每个线对都分配了编号，具体如下：线对1：蓝色和蓝白线对2：橙色和橙白线对3：绿色和绿白线对4：棕色和棕白图9-1 水晶头2．RJ-45连接器UTP电缆两端用RJ-45插拔式连接器端接，RJ-45连接器俗称“水晶头”，RJ-45连接器如图9-1所示。
RJ-45连接器与电话上使用的RJ-11连接器很相似，但RJ-45较大，因为它有8个引脚，对应UTP网线的8根导线。
每根导线都被分配了一个特定的插针位置。
3．两类UTP电缆基于UTP的局域网使用两类可移动的电缆：直通电缆和交叉电缆。
（1）直通电缆直通电缆较简单，是我们在连接网络时最常用的线缆类型，它将一台计算机连接到集线器或交换机等网络设备。
由于这些连网设备内置了交叉转接功能，直通电缆就不必再交叉。
如图9-2所示。
因此，直通电缆两端的连接器使用相同的引脚输出排列。
图9-2 直通电缆（2）交叉电缆交叉电缆直接连接两台计算机。
这样，用一定长度的UTP电缆，可构成世界上最简单的总线网络。
这在大多数局域网中是不常用的，但对于一个小型的家庭/办公室网络或者两台计算机之间的临时连接很有用。
非屏蔽双绞线制作流程总结
非屏蔽双绞线制作流程总结下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!非屏蔽双绞线（Unshielded Twisted Pair，UTP）是一种常见的网络电缆，用于在计算机网络中传输数据。
实训项目一 非屏蔽双绞线的制作与测试
实训项目一非屏蔽双绞线的制作与测试一、实训目的1．通过制作网线，让学生对网络传输介质有直观的认识。
2．学会制作五类双绞线的直通线和交叉线。
二、实训环境双绞线，RJ45水晶头；双绞线压线钳、电缆测试仪、斜口钳（剪线钳）三、实训内容1．学习网线连接的原则。
2．实际动手制作二条10/100M 五类双绞线的直通线和交叉线。
3．用电缆测试仪测试所做的网线是否合格。
四、实训步骤1. 用剥线钳剥去双绞线外皮。
(注意不要太用力,使里面的8条双绞线的铜芯都露出来了)。
2. 将裸露的双绞线中的橙色对线拨向自己的前方，棕色对线拨向自己的方向，绿色对线剥向左方，蓝色对线剥向右方。
3. 将绿色对线与蓝色对线放在中间位置，而橙色对线与棕色对线保持不动，即放在靠外的位置.左一：橙左二：绿左三：蓝左四：棕。
4. 小心地分离每一对线，因为我们是遵循EIA／TIA 568B的标准来制作接头，所以线对颜色是有一定顺序的。
需要特别注意的是，绿色条线应该跨越蓝色对线。
这里最容易犯错的地方就是将白绿线与绿线相邻放在一起，这样会造成串扰，使传输效率降低。
左起：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕，常见的错误接法是将绿色线放到第4只脚的位置.5. 将裸露出的双绞线用剪刀或斜口钳剪下只剩约 14mm的长度，之所以留下这个长度是为了符合EIA／TIA的标准。
最后再将双绞线的每一根线依序放入RJ－45接头的引脚内，第一只引脚内应该放白橙色的线，其余类推.6. 确定双绞线的每根线已经正确放置之后，就可以用RJ－45压线钳压接RJ－45接头.7. 制作另一端的RJ－45接头：若制作直通线：一端：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕一端：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕若制作交叉线，另一端RJ－45接头接线顺序需要变化。
完成后的连接线两端的RJ－45接头颜色顺序并不一样。
以下列出两个颜色顺序的对比：一端：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕 568B另一端：白绿／绿／白橙／蓝／白蓝／橙／白棕／棕 568A 8．测试: 用测线仪测试一条双绞线通不通.（1）直通线的测试：检查主模块与另一模块的八个指示灯是否按1—1 、2—2 、3—3 、4 —4 、5 —5 、6 —6 、7 —7 、8—8 顺序轮流发光。
