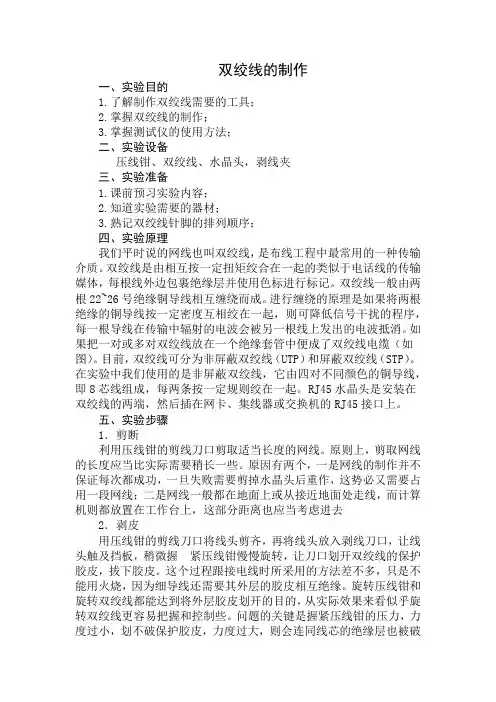

双绞线的制作一、实验目的1.了解制作双绞线需要的工具;2.掌握双绞线的制作;3.掌握测试仪的使用方法;二、实验设备压线钳、双绞线、水晶头,剥线夹三、实验准备1.课前预习实验内容;2.知道实验需要的器材;3.熟记双绞线针脚的排列顺序;四、实验原理我们平时说的网线也叫双绞线,是布线工程中最常用的一种传输介质。

双绞线是由相互按一定扭矩绞合在一起的类似于电话线的传输媒体,每根线外边包裹绝缘层并使用色标进行标记。

双绞线一般由两根22~26号绝缘铜导线相互缠绕而成。

进行缠绕的原理是如果将两根绝缘的铜导线按一定密度互相绞在一起,则可降低信号干扰的程序,每一根导线在传输中辐射的电波会被另一根线上发出的电波抵消。

如果把一对或多对双绞线放在一个绝缘套管中便成了双绞线电缆(如图)。

目前,双绞线可分为非屏蔽双绞线(UTP)和屏蔽双绞线(STP)。

在实验中我们使用的是非屏蔽双绞线,它由四对不同颜色的铜导线,即8芯线组成,每两条按一定规则绞在一起。

RJ45水晶头是安装在双绞线的两端,然后插在网卡、集线器或交换机的RJ45接口上。

五、实验步骤1.剪断利用压线钳的剪线刀口剪取适当长度的网线。

原则上,剪取网线的长度应当比实际需要稍长一些。

原因有两个,一是网线的制作并不保证每次都成功,一旦失败需要剪掉水晶头后重作,这势必又需要占用一段网线;二是网线一般都在地面上或从接近地面处走线,而计算机则都放置在工作台上,这部分距离也应当考虑进去2.剥皮用压线钳的剪线刀口将线头剪齐,再将线头放入剥线刀口,让线头触及挡板,稍微握紧压线钳慢慢旋转,让刀口划开双绞线的保护胶皮,拔下胶皮。

这个过程跟接电线时所采用的方法差不多,只是不能用火烧,因为细导线还需要其外层的胶皮相互绝缘。

旋转压线钳和旋转双绞线都能达到将外层胶皮划开的目的,从实际效果来看似乎旋转双绞线更容易把握和控制些。

问题的关键是握紧压线钳的压力,力度过小,划不破保护胶皮,力度过大,则会连同线芯的绝缘层也被破坏,甚至会剪断线芯(铜芯很细也很脆,只要稍有划痕就有折断的危险)。
