习题答案电子技术基础与技能资源

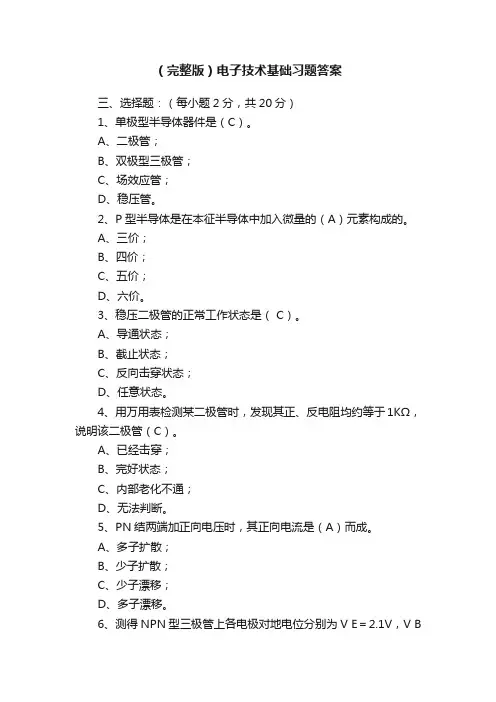

（完整版）电子技术基础习题答案
（完整版）电子技术基础习题答案三、选择题：（每小题2分，共20分）1、单极型半导体器件是（C）。
A、二极管；B、双极型三极管；C、场效应管；D、稳压管。
2、P型半导体是在本征半导体中加入微量的（A）元素构成的。
A、三价；B、四价；C、五价；D、六价。
3、稳压二极管的正常工作状态是（ C）。
A、导通状态；B、截止状态；C、反向击穿状态；D、任意状态。
4、用万用表检测某二极管时，发现其正、反电阻均约等于1KΩ，说明该二极管（C）。
A、已经击穿；B、完好状态；C、内部老化不通；D、无法判断。
5、PN结两端加正向电压时，其正向电流是（A）而成。
A、多子扩散；B、少子扩散；C、少子漂移；D、多子漂移。
6、测得NPN型三极管上各电极对地电位分别为V E＝2.1V，V B＝2.8V，V C＝4.4V，说明此三极管处在（A）。
A、放大区；B、饱和区；C、截止区；D、反向击穿区。
7、绝缘栅型场效应管的输入电流（C）。
A、较大；B、较小；C、为零；D、无法判断。
8、正弦电流经过二极管整流后的波形为（C）。
A、矩形方波；B、等腰三角波；C、正弦半波；D、仍为正弦波。
9、三极管超过（C）所示极限参数时，必定被损坏。
A、集电极最大允许电流I CM；B、集—射极间反向击穿电压U（BR）CEO；C、集电极最大允许耗散功率P CM；D、管子的电流放大倍数。
10、若使三极管具有电流放大能力，必须满足的外部条件是（C）A、发射结正偏、集电结正偏；B、发射结反偏、集电结反偏；C、发射结正偏、集电结反偏；D、发射结反偏、集电结正偏。
三、选择题：（每小题2分，共20分）1、基本放大电路中，经过晶体管的信号有（C）。
A、直流成分；B、交流成分；C、交直流成分均有。
2、基本放大电路中的主要放大对象是（B）。
A、直流信号；B、交流信号；C、交直流信号均有。
3、分压式偏置的共发射极放大电路中，若V B点电位过高，电路易出现（B）。
A、截止失真；B、饱和失真；C、晶体管被烧损。
电子技术基础与技能知识单选题100道及答案
电子技术基础与技能知识单选题100道及答案1. 在PN 结中，P 区接电源正极，N 区接电源负极，这种连接方式称为（）。
A. 正向偏置B. 反向偏置C. 零偏置D. 不确定2. 二极管的主要特性是（）。
A. 放大作用B. 单向导电性C. 稳压作用D. 滤波作用3. 三极管的三个电极分别是（）。
A. 基极、发射极、集电极B. 阳极、阴极、控制极C. 正极、负极、地D. 输入极、输出极、公共极4. 场效应管是一种（）控制器件。
A. 电流B. 电压C. 电阻D. 电容5. 基本放大电路的主要作用是（）。
A. 对信号进行放大B. 对信号进行滤波C. 对信号进行整形D. 对信号进行调制6. 放大器的输入电阻越大，对信号源的影响（）。
A. 越大B. 越小C. 不变D. 不确定7. 放大器的输出电阻越小，带负载能力（）。
A. 越强B. 越弱C. 不变D. 不确定8. 反馈是指将放大器的（）回送到输入端的过程。
A. 输入信号B. 输出信号C. 直流信号D. 交流信号9. 正反馈会使放大器的性能（）。
A. 稳定B. 不稳定C. 放大倍数增大D. 放大倍数减小10. 负反馈会使放大器的性能（）。
A. 稳定B. 不稳定C. 放大倍数增大D. 放大倍数减小11. 集成运算放大器是一种（）。
A. 数字集成电路B. 模拟集成电路C. 功率集成电路D. 混合集成电路12. 集成运放的反相输入端标有“-”号，表明该输入端的信号与输出端信号（）。
A. 同相B. 反相C. 无关D. 不确定13. 理想运放的开环放大倍数为（）。
A. 0B. 1C. 无穷大D. 不确定14. 正弦波振荡器的主要组成部分是（）。
A. 放大器、反馈网络、选频网络B. 放大器、滤波器、稳压器C. 放大器、调制器、解调器D. 放大器、混频器、检波器15. 石英晶体振荡器的主要优点是（）。
A. 频率稳定度高B. 输出幅度大C. 调节方便D. 成本低16. 数字电路中，最基本的逻辑门有（）。

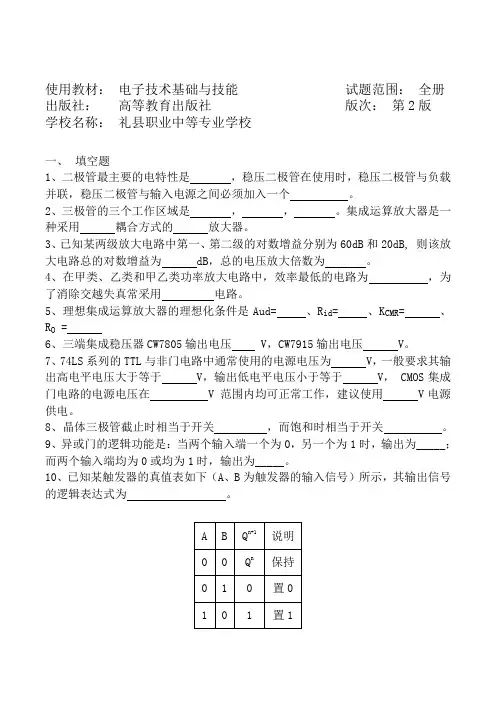

电子技术基础与技能试题及答案
使用教材：电子技术基础与技能试题范围：全册出版社：高等教育出版社版次：第2版学校名称：礼县职业中等专业学校一、填空题1、二极管最主要的电特性是，稳压二极管在使用时，稳压二极管与负载并联，稳压二极管与输入电源之间必须加入一个。
2、三极管的三个工作区域是，，。
集成运算放大器是一种采用耦合方式的放大器。
3、已知某两级放大电路中第一、第二级的对数增益分别为60dB和20dB, 则该放大电路总的对数增益为 dB，总的电压放大倍数为。
4、在甲类、乙类和甲乙类功率放大电路中，效率最低的电路为，为了消除交越失真常采用电路。
5、理想集成运算放大器的理想化条件是Aud= 、R id= 、K CMR= 、R O =6、三端集成稳压器CW7805输出电压 V，CW7915输出电压 V。
7、74LS系列的TTL与非门电路中通常使用的电源电压为 V，一般要求其输出高电平电压大于等于 V，输出低电平电压小于等于 V， CMOS集成门电路的电源电压在 V 范围内均可正常工作，建议使用 V电源供电。
8、晶体三极管截止时相当于开关，而饱和时相当于开关。
9、异或门的逻辑功能是：当两个输入端一个为0，另一个为1时，输出为_____；而两个输入端均为0或均为1时，输出为_____。
10、已知某触发器的真值表如下（A、B为触发器的输入信号）所示，其输出信号的逻辑表达式为。
二、单选题1、下列使用指针式万用表判断二极管极性的正确步骤是（）。
ａ．用万用表红黑表笔任意测量二极管两引脚间的电阻值。
ｂ．将万用表的电阻挡旋钮置于Ｒ×１００或Ｒ×１ｋ挡，调零。
ｃ．以阻值较小的一次测量为准，黑表笔所接的二极管一端为正极，红表笔所接的二极管一端为负极。
ｄ．交换万用表表笔再测一次。
如果二极管是好的，两次测量的结果必定一大一小。
A．ａｂｃｄ B. ｂａｄｃ C. ｃｄａｂ D. ｂｃｄａ2、对于桥式整流电路，正确的接法是（）。
3、某NPN型三极管的输出特性曲线如图1所示，当VCE=6V，其电流放大系数β为（）A.=100B.=50C.=150图1D.=254、测量放大电路中某三极管各电极电位分别为6V 、、2V ，（见图2所示）则此三极管为（ ）型锗三极管 型锗三极管 型硅三极管 型硅三极管5、如图3所示的频率特性，则其通频带为（ ）A.放大倍数的稳定性C.减小了放大器的放大倍数7、二进制数（）2=（ ）10 8=A ⊙B=A ⊕B=AB =AB9、有一个左移移位寄存器，当预先置入1011后，其串行输入固定接0，在4个移位脉冲CP 作用下，四位数据的移位过程是（ ）。
电工技术基础与技能第3版习题库及答案
电工技术基础与技能（第 3 版）习题库第 1 章P15 练习题1.填空题(1)电力系统由、输电、降压、配电及五个环节组成。
(2)触电可分为和两种类型。
(3)电流分为三级：感知电流、电流、电流。
(4)人体触电的方式主要有触电、触电、跨步电压触电等。
(5)现场触电急救的原则可总结为八个字：、、、。
(6)常见低压试电笔的电压测量范围为。
2.单选题(1)在工程中，U、V、W 三根相线通常分别用（）颜色来区分。
A. 黄、绿、红B. 黄、红、绿C. 红、黄、绿(2)在金属容器内、隧道内施工时，应采用（）安全电压。
A.36VB. 24V 或12VC. 6V(3)电伤是指电流对人体（）的伤害。
A.内部组织B. 表皮C. 局部(4)触电事故中，内部组织受到较为严重的损伤，这属于（）。
A.电击B. 电伤C. 电灼伤(5)感知电流是使人有感觉的（）电流。
A.最大B.最小C.平均(6)摆脱电流是人触电后能自主摆脱带电体的（）电流。
A.最大B.最小C.平均(7)被电击的人能否获救，关键在于（）。
A.触电的方式B.人体电阻的大小C.能否尽快脱离电源和实行紧急救护(8)触电者呼吸停止，但心跳尚存，应施行（）。
A.人工呼吸法B. 胸外心脏按压法C. 心肺复苏法(9)触电者呼吸和心跳都停止，应采取（）。
A.人工呼吸法B. 胸外心脏按压法C. 心肺复苏法(10)对触电者进行口对口人工呼吸操作时，需掌握在每分钟（）。
A. 8～10 次B. 12～16 次C. 20 次(11)胸外按压要以均匀速度进行，每分钟（）左右。
A. 80～100 次B. 100～120 次C. 大于120 次（12）人体同时触及两相带电体所引起的触电事故，称为( )。
A.单相触电B.两相触电C.接触电压触电(13) 低压试电笔检测电压的范围是（）。
A. 60～500VB. 800VC. 大于1000V（14）用低压试电笔区分相线与中性线时，当试电笔触及导线，氖管发亮的即为（）。

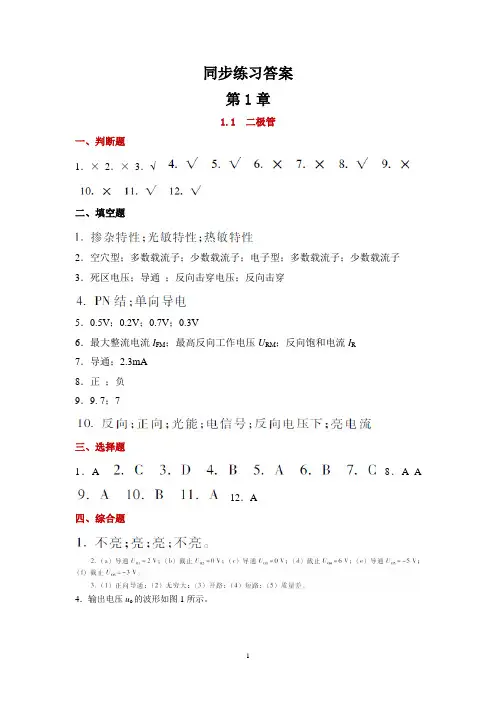

电子技术基础与技能学习指导与同步练习(第3版)习题答案
同步练习答案第1章1.1 二极管一、判断题1．×2．×3．√二、填空题2．空穴型；多数载流子；少数载流子；电子型；多数载流子；少数载流子3．死区电压；导通；反向击穿电压；反向击穿5．0.5V；0.2V；0.7V；0.3V6．最大整流电流I FM；最高反向工作电压U RM；反向饱和电流I R7．导通；2.3mA8．正；负9．9.7；7三、选择题1．A 8．A A12．A四、综合题4．输出电压u o的波形如图1所示。
图11.2 二极管整流及滤波电路一、判断题二、填空题1．交流电；直流电；单相导电2．脉动的；较平滑的3．负载电流较小；负载电流较大且变化5．1.5；266.67三、选择题1．C 4．A 5．A 6．C 7.C四、综合题1.2.1360.09222200OV OLUI I AR====⨯236301.2 1.2O U U V ===选择二极管和电容的参数如下：0.09FM I A〉，RM U 〉0.02(35)(35)(150250)22200L T C F R μ≥==⨯6．（1）20 （2）50；28.28（3）电容C 开路且某一二极管开路；9第2章2.1 三极管 一、判断题4．√ 5．√二、填空题4．集电；基；发射；50；PNP 5．基；NPN 三、选择题6.B7.A8. C 四、综合题 1.2．mA I I I C E B 2.08.56=-=∆-∆=∆ 292.08.5==∆∆=B C I I β 3．（1）数值如表2；（2）β=50；（3）I CBO =0.0002mA ；（4）I CEO =0.0102mA 表22.2 三极管基本放大电路 一、判断题2.×4.×6.√二、填空题6.大 ；负担；小；带负载三、选择题3．A 4．C8．A四、综合题1.（a)图不能正常放大，因为R B =0，+V CC 将输入交流信号短路到地。
（b )图不能正常放大，因为R C =0将输出交流信号短路到地。
电子技术基础与技能题库与参考答案
电子技术基础与技能题库与参考答案一、单选题（共40题，每题1分，共40分）1、集成运算放大器实质是一个A、阻容耦合的多级放大器B、单级放大器C、直接耦合的多级放大器D、变压器耦合的多级放大器正确答案：C2、国产集成8421BCD译码器输出高电平有效的是A、T331B、T1042C、C301D、T4042正确答案：C3、为了保证开关电源的输出稳压，开关电源中必须设置( )电路。
A、自动脉宽调整B、整流滤波C、自激开关调整D、自动保护正确答案：A4、当硅二极管加上0.3V正向电压时，该晶体二极管相当于A、阻值很小的电阻B、内部短路C、小阻值电路D、阻值很大的电阻正确答案：D5、下列逻辑函数等式，正确的是A、A+B=AB、AB=A+BC、A+(B+C)=A+CD、AB+AC=A(B+C)正确答案：D6、Q0~Q3为74LS194的A、串行数据输出端B、并行数据输端C、串行数据输入端D、并行数据输出端正确答案：D7、如果三极管的基极电流是40μA ，集电极电流是2mA ，则三极管的电流放大系数为A、20B、50C、200D、500正确答案：B8、74LS194寄存器是( )位双向寄存器。
A、4B、8C、32D、16正确答案：A9、将二进制代码赋予的特定含义翻译出来称为A、奇偶效验B、数据选择器C、译码D、编码正确答案：C10、功率放大电路的最大效率是指A、输出功率与功放管上消耗功率的比值B、最大不失真输出功率与电源提供功率的比值C、电源提供的功率和输出功率的比值D、输出功率和输入功率的比值正确答案：B11、使用4个触发器进行级联而构成二进制计数器时，最多可以对从0到( )的二进制数进行计数。
A、12B、15C、32D、16正确答案：D12、将或非门电路的所有输入端连接在一起，可实现( )功能。
A、非B、或非C、与非D、或正确答案：A13、一个三级放大电路，测得第一级的电压增益为0dB，第二级的电压增益为40dB，第三级的电压增益为20dB，则总的电压增益为A、0dBB、60dBC、80D、800正确答案：B14、具有记忆功能的逻辑电路是A、加法器B、显示器C、计数器D、译码器正确答案：C15、测试二输入端与非门逻辑功能时，要测试( )种输入信号的输出情况。
《电子技术基础与技能》(张金华主编)习题答案
《电子技术基础与技能》（张金华主编）习题答案《电子技术基础与技能》（主编：张金华）各章复习与考工模拟题答案第1章二极管及其应用一、判断题1．? 2．× 3．× 4．× 5．? 6．? 二、选择题 1．B 2．D 3．C 4．C 5．A三、综合题 1．UAB=0 UAB=6V 2． uIRL3．亮亮 4．（1）桥式整流电容滤波（2）u1 u2 C S ＋ RL T u2 + UL（3）UL=0.9U2 （4）UL=1.2U2- 第2章三极管及放大电路基础一、判断题 1．? 2．× 3．× 二、选择题 1．C 2．A 3．C 三、填空题1．正偏电压反偏电压 2．各电极电流极间电压 3．高低略小于1 4．20dB 四、综合题 1． 2．uiu0ui + + R1 VT1 VT2 1.01mA 5mA ?=100 ?=50 R4 R3 u0 - - 3．（a）饱和失真一般调节偏置电阻R b，使其阻值减小。
（b）截止失真一般调节偏置电阻R b，使其阻值增大。
（c）饱和与截止失真减小输入信号的幅度或更换三极管。
第三章常用放大器一、判断题 1．? 2．× 3．× 4．× 5．× 二、选择题 1．C 2．A3．B 4．C 5．D 6．B三、综合题 1．u0=8(uI2-uI1) 2． u0 2 t-2 -6 3．TDA2030各引脚功能： 1脚-正相输入端 2脚-反向输入端 3脚-负电源输入端 4脚-功率输出端 5脚-正电源输入端。
TDA2030极限参数：参数名称电源电压输入电压差分输入电压峰值输出电流耗散功率工作结温存储结温第四章直流稳压电源一、判断题 1．× 2．× 3．× 4．? 5．× 二、填空题 1．负载输出2．78×× 79×× 输出为正12V的集成稳压器输出为负12V的集成稳压器3．（UZ=14V）14 15 14 4 10 三、综合题极限值±22 VS（电源电压）±15 3.5 20 -40―+150 -40―+150 单位 V V A W00C C 1．稳压电路的作用是使输出直流电压基本不受电网电压和负载变化的影响，从而获得足够的稳定性。
电子技术基础与技能试题与参考答案
电子技术基础与技能试题与参考答案一、单选题（共40题，每题1分，共40分）1、74LS192是( )进制可逆计数器。
A、同步、十B、同步、十六C、异步、十D、异步、十六正确答案：A2、74LS194寄存器无论有无CP，寄存器中的内容不变，M1、 M0为A、M1=0,M0=1B、M1=1，M0=0C、M1=M0=1D、M1=M0=0正确答案：D3、利用二极管反向电击穿时两端电压保持稳定的特性来稳定电路两点电压的二极管称为A、整流二极管B、变容二极管C、光电二极管D、稳压二极管正确答案：D4、构成四位寄存器需选用触发器的个数为A、2B、4C、3D、1正确答案：B5、主从型JK触发器,当J=K=1时，CP的频率f=200Hz，则Q的频率为A、200HzB、400HzC、100HzD、50Hz正确答案：C6、数字信号是指A、在数值上和时间上均不连续变化的信号B、在数值上和时间上均连续变化的信号C、在数值上连续、时间上不连续变化的信号D、在数值上不连续、时间上连续变化的信号正确答案：A7、电子型半导体的形成是通过在本征半导体中掺入微量的A、三价元素B、四价元素C、六价元素D、五价元素正确答案：D8、用模拟万用表欧姆挡测试二极管，若红表笔接正极、黑表笔接负极时，读数为30kΩ，表笔对调后测得电阻为10kΩ，则该二极管A、内部已短路，不能使用B、内部已断，不能使用C、没有坏，但性能不好D、性能良好正确答案：C9、开关电源若不能启动，应重点调整A、调整管基极偏置B、脉宽控制级C、误差放大级D、脉冲变压器正确答案：A10、半导体中的空穴和自由电子数目相等，这样的半导体称为A、N型半导体B、杂质半导体C、本征半导体D、P型半导体正确答案：C11、下列说法正确的有A、普通编码器可同时处理两个或两个以上的编码请求B、编码和译码是不可相逆的C、优先编码器任何时刻只允许输入一个编码请求有效D、N位二进制代码可以表示2N个信号正确答案：C12、主从JK触发器的状态变化，发生在时钟脉冲的A、上升沿B、下降沿C、高电平期间D、低电平期间正确答案：B13、若逻辑函数L=( )( )，则L可简化为A、L=A+BCB、L=AB+CC、L=AC+BD、L=ABC正确答案：A14、甲类功放的效率低是因为A、静态电流过大B、变压器效率低C、单管放大的能力小D、管子通过交流电流正确答案：A15、能防止空翻的触发器是A、与非门构成的基本RS触发器B、或非门构成的基本RS触发器C、同步RS触发器D、主从RS触发器正确答案：D16、普通二极管导通时，则二极管两端所加的电压是A、无偏置B、正向偏置C、零偏置D、反向偏置正确答案：B17、进行TTL门电路逻辑功能测试时，低电平是指低于A、1VB、0.8VC、2VD、0.3V正确答案：B18、下列说法中正确的是A、体现晶体三极管电流放大特性的公式是B、锗材料晶体三极管的饱和压降是0.1VC、晶体三极管具有能量放大作用D、硅材料晶体三极管的导通电压是0.3V正确答案：B19、基本RS触发器改为同步RS触发器，主要解决的问题是A、输入端的约束B、输入端RS的直接控制C、不稳定状态D、计数时空翻正确答案：B20、LED数码管显示不含小数点的数通常由( )段组成。
电子技术基础与技能智慧树知到答案2024年甘肃省农垦中等专业学校
电子技术基础与技能甘肃省农垦中等专业学校智慧树知到答案2024年绪论单元测试1.本课程主要学习数字电路基础、三极管及放大电路基础、集成运算放大器、低频功率放大器、直流稳压电源的组成、数字电路基础的内容。
A:对 B:错答案:A第一章测试1.稳压管是一种特殊物质制造的面接触型硅晶体二极管，正常工作应在特性曲线的反向击穿区。
（）A:错 B:对答案:B2.检测二极管极性时，需用万用表欧姆挡的R×1K档位。
（）A:对 B:错答案:A3.常用的整流电路，有半波整流电路和桥式整流电路，其中桥式整流电路是所有整流电路的基础。
（）A:对 B:错答案:B4.当检测时表针偏转度较大时，与红表棒相接触的电极是二极管的阴极。
（）A:错 B:对答案:B5.电阻、电容、电感是基本的电路构成元器件，其使用量最多，用途广泛。
（）A:错 B:对答案:B第二章测试1.三极管有2个结：发射结和集电结，3个极：基极b、发射极e、集电极c。
（）A:错 B:对答案:B2.二极管工作在放大状态时，发射结正向偏置，集电结反向偏置。
（）A:错 B:对答案:B3.分压式偏置放大电路利用集电极电阻的负反馈作用来稳定工作点。
（）A:错 B:对答案:A4.用指针式万用表判别小功率三极管的三个引脚时，通常先判别其基极b和类型，然后再判别其集电极c和发射极e。
（）A:对 B:错答案:A5.阻容耦合的多级放大电路，其各级的静态工作点相互独立，互不影响。
（）A:对 B:错答案:A第三章测试1.放大器的静态是指电路只有直流信号时的工作状态，动态指电路只有交流信号工作时的状态。
（）A:错 B:对答案:B2.差分放大电路能够抑制零点漂移，也称温度漂移，所以它广泛应用于集成电路中。
（）A:错 B:对答案:B3.正反馈主要用于振荡电路，负反馈主要用于放大电路。
（）A:错 B:对答案:B4.运算放大器的反相输入端用“－”号表示，是指该输入端的信号极性与输出端相反。
电子技术基础与技能 试题及参考答案(四)
34．TTLJK触发器。当J、K均悬空或接高电平时，该触发器的功能是（）
A．计数（即翻转）B．置1C．置0D．不定
35．已知组合电路及输入波形如图12所示，则输出波形为（）
图12
二、双项选择题（在下列各题的四个选项中，只有两项是最符合题意的。本大题共30小题，每小题2分，共60分）
A．饱和状态
B．放大状态
C．截止状态
D．倒置状态
5．对于图3所示复合管，设rbe1和rbe2分别为T1、T2管的输入电阻，则复合管的输入电阻rbe为（）
A．rbe=rbe1
B．rbe=rbe2
C．rbe=rbe1+(1+)rbe2
D．rbe=rbe1+rbe2
6．在图4电路中，设c1、c2对交流信号影响可忽略不计。当输入f=1kHz的正弦电压信号后，用示波器观察Vi和Vo，则二者相位关系为（）
B．R1=10K+4.7K（可调）
C．R1=15K+4.7K（可调）
D．R1=18K+4.7K（可调）
11．电路如图6所示，其输出电压V0为（）
A．V0=2V
B．V0=1V
C．V0=3V
D．V0=4V
12．分压式共射放大电路如图7所示。若更换管子使由50变为100，则电路的电压放大倍数（）
A．约为原来的0.5倍
A．P沟道强制型MOS管B．N沟道结强型MOS管
C．N沟道结型MOS管D．N沟道耗尽型MOS管
图8图9
16．直流负反馈是指（）
A．存在于RC耦合电路中的负反馈
B．直流通路中的负反馈
C．放大直流信号时才有的负反馈
D．只存在于直接耦合电路中的负反馈
《电子技术基础与技能(通信类)》习题答案
中等职业教育课程改革国家规划新教材电子技术基础与技能（通信类）习题答案李传珊李中民主编Publishing House of Electronics Industry北京 BEIJING《电子技术基础与技能（通信类）》习题答案模块一二极管及其应用习题1.11．略2．2CZ12C型二极管是用硅材料制成，用于整流电路。
其最大整流电流为3 A，最高反向工作电压为300 V。
3．略习题1.21．整流电路的工作利用了二极管的单向导电性。
2．略3．（1）U O = 27 V；I O = 0.27 A（2）可选择2CZ21A型二极管习题1.31．电容滤波电路的工作利用了电容器“隔直通交、阻低通高”的性质。
滤波电容需与负载并联。
2．电感滤波电路的工作利用了电感器“通直阻交、通低阻高”的性质。
滤波电感需与负载串联。
3．（1）U O = 24 V（2）I O = 48 mA模块二三极管及放大电路基础习题2.11．略2．三极管的电流分配公式为：I C=βI B+(1+β)I CBO3．三极管由三个工作状态，各自的PN结偏置条件分别为：放大状态—发射结正偏、集电结反偏；截止状态—发射极、集电结均反偏；饱和状态—发射结、集电结均正偏。
4．3DG为硅管，3AX、3BG、3BX为锗管；3DG、3BG、3BX为NPN型管，3AX为PNP型管。
5．I CEO=(1+β)I CBO。
其他略6．三极管的安全工作区由以下三个极限参数所划定：I CM、U（BR）CEO和P CM。
使用时，要求：I C <I CM ；U CE <U （BR ）CEO ；P C <P CM 。
7．硅管的反向饱和电流I CEO 、I CBO 均小于锗管；硅管的发射结正向导通电压U BE 、发射结正向电阻大于锗管。
8．随着温度的上升，三极管的β增大；I CBO 增大；I CEO 增大。
习题2.21．若电路功率放大倍数A P ＞1或功率增益G p ＞0，则为功率放大器；若电路电压放大倍数A u =1或电压增益G u =0，则为电压跟随器；若电路电流放大倍数| A i | ＜1或电流增益G i ＜0，则为衰减器。
电工电子技术基础与技能复习题含答案
电工电子技术基础与技能复习题含答案一、判断题（共100题，每题1分，共100分）1.由于大规模集成电路的发展，印制板应用在印制导线细、间距小、高频的工作场合。
A、正确B、错误正确答案：A2.家庭安装的电表是测量电功率的仪表。
A、正确B、错误正确答案：B3.电压和电流都是既有大小又有方向的物理量，所以它们都是矢量。
A、正确B、错误正确答案：B4.三相对称电动势的瞬时值之和为0。
A、正确B、错误正确答案：A5.与非门的逻辑功能是“全0出1，有1出0”。
A、正确B、错误正确答案：B6.在本征半导体中，自由电子和空穴是独自产生的，互相无关联。
A、正确B、错误正确答案：B7.机械特性决定电机稳定运行、起动、制动以及转速调节的工作情况。
A、正确B、错误正确答案：A8.电流互感器在运行中，其二次绕组不允许开路。
A、正确B、错误正确答案：A9.电感量L是线圈的固有参数，其大小与线圈的匝数、尺寸和导磁材料有关。
A、正确B、错误正确答案：A10.由于电度表的铝盘的转速与电路实际消耗的功率成正比，所以通过观察铝盘转速的高低就可以判断电路是负荷的大小。
A、正确B、错误正确答案：A11.任一瞬时从电路中某点出发，沿回路绕行一周回到出发点，电位不会发生变化。
A、正确B、错误正确答案：A12.发光二极管和光敏电阻是利用半导体的光敏特性制成的。
A、正确B、错误正确答案：A13.R-L-C串联谐振又叫做电流谐振。
A、正确B、错误正确答案：B14.变压器的电源电压一般不得超过额定电压的±10%。
A、正确B、错误正确答案：A15.对于螺口灯座，相线必须接在螺口灯座中心的接线端上，零线接在螺口的接线端上，千万不能接错，否则就容易发生触电事故。
A、正确B、错误正确答案：A16.电阻器的阻值及精度等级一般用文字、数字、色环直接印于电阻器上。
当电阻器允许偏差为±10％时用白色表示。
A、正确B、错误正确答案：B17.一般调试的程序分为通电前的检查和通电调试两大阶段。
电子技术基础与技能 试题及参考答案(三)
电子技术基础与技能 试题及参考答案（三）一、填空题（每空2分，共24分）1．半导体中有两种载流子，它们是______和______。
2．在P 型半导体中，______是多数载流子。
3．在N 型半导体中，______是多少载流子。
4．半导体二极管中的核心是一个______。
5．二极管的正向压降随温度的升高而______。
6．普通二极管的基本特性是______性。
7．稳压二极管正常工作时是利用特性曲线______区。
8．三极管放大作用的本质是它的______控制作用。
9．放大电路中以晶体三极管为核心元件，它必须工作于______区。
10．在三极管放大电路中，应保证发射结______偏置，而集电结______偏置。
二、解答下列各题（35分）11．用万用表测得在某电路中工作的三极管的V 3CE =V ，V 67.0BE =V ，mA 5.1E =I ，mA 5C =I ，求：B I 和β的值。
12．振荡的振幅平衡条件和相位平衡条件是什么？13．图（a ）、（b ）所示电路在已给出的参数下，（1）它们的输入电阻各是多少？（2）理想情况下的电压放大倍数各是多少？14．一放大电路如图所示，[问题（1）、（2），请按要求填表]（1）仅当R b2增大时，I CQ 、V CEQ 、A V 如何改变？（2）仅当R e 增大时，I CQ 、V CEQ 、A V 如何改变？（3）当输出端出现如图所示失真波形时，应改变哪个电阻？如何改变方能消除失真？三、电路分析题（50分）15．判断（a）、（b）、（c）、（d）各电路是否有放大作用？如无放大作用，则说明理由。
16．按规范要求画出桥式整流电路的电路图。
图中电器件要有：变压器、整流桥、滤波电容、负载电阻。
17．说明下面各图中电路所引入的反馈是正反馈还是负反馈；是串联反馈还是并联反馈；是电压反馈还是电流反馈。
四、计算题（41分）18．图示为共射基本放大电路，要求：（1）画出交流通路；（2）画出微变等效电路；（3）已知A μ40BQ =I ，mA 2.3CQ =I ，80=β，求V be ；（4）设mV 2/20i =V ，求电压放大倍数A V 及输出电压V o 。
电子技术基础与技能试题及答案
2018年最新三校生冲刺“对口高考”强化训练(8)《电子技术基础与技能》试题及答案一、单项选择题1、稳压二极管是一个可逆击穿二极管，稳压时工作在（）状态，但其两端电压必须（），它的稳压值Uz才有导通电流，否则处于（）状态。
A、正偏B、反偏C、大于D、小于E、导通F、截止2、用直流电压表测得放大电路中某三极管各极电位分别是2V、6V、2.7V，则三个电极分别是（），该管是（）型。
A、（B、C、E） B、（C、B、E） C、（E、C、B）D、（NPN）E、（PNP）3、对功率放大器的要求主要是（）、（）、（）。
A、U0高B、P0大C、功率大D、Ri大E、波形不失真4、共射极放大电路的交流输出波形上半周失真时为（），此时应该（）偏置电阻。
A、饱和失真B、截止失真C、交越失真D、增大E、减小5、差分放大电路是为了（）而设置的。
A、稳定AuB、放大信号C、抑制零点漂移6. 一只四输入端或非门，使其输出为1的输入变量取值组合有( )种。
A．15 B．8 C．7 D．17. 随机存取存储器具有( )功能。
A.读/写B.无读/写C.只读D.只写8．N个触发器可以构成最大计数长度（进制数）为( )的计数器。
A.NB.2NC.N2D.2N9．某计数器的状态转换图如下， 其计数的容量为( )A ． 八 B. 五 C. 四 D. 三10．已知某触发的特性表如下（A 、B 为触发器的输入）其输出信号的逻辑表达式为( )。
A ． Q n+1 ＝A B. n n 1n Q A Q A Q +=+ C. n n 1n QB Q A Q +=+ D. Q n+1 ＝ B 二、填空题1、PN 结正偏时（ ），反偏时（ ），所以PN 结具有（ ）导电性。
2、漂移电流是（ ）电流，它由（ ）载流子形成，其大小与（ ）有关，而与外加电压（ ）。
3、所谓理想二极管，就是当其正偏时，结电阻为（ ），等效成一条直线；当其反偏时，结电阻为（ ），等效成断开； 4、三极管是（ ）控制元件，场效应管是（ ）控制元件。
电子技术基础与技能试题库与答案
电子技术基础与技能试题库与答案一、单选题（共40题，每题1分，共40分）1、十进制数19与二进制数1111比较大小的结果是A、二进制数1111大B、无法比较C、十进制数19大D、一样大正确答案：C2、下列触发器中，没有克服空翻现象的有A、维持组塞D触发器B、JK触发器C、同步RS触发器D、主从RS触发器正确答案：C3、在主从RS触发器中，当CP=1时A、主、从触发器均被打开B、主、从触发器均被封锁C、从触发器被封锁D、主触发器被封锁正确答案：C4、OTL电路中，输出电容起到了双电源电路中的( )作用。
A、正电源B、输入信号C、负电源D、消除高次谐波正确答案：C5、描述放大器对信号电压的放大能力，通常使用的性能指标是A、电压放大倍数B、电流放大倍数C、功率放大倍数D、电流增益正确答案：A6、在整流电路中将高压转变成低压的元器件是A、电容B、电感C、二极管D、变压器正确答案：D7、移位寄存器可能是A、双向移位寄存器B、右移寄存器C、左移寄存器D、都可能正确答案：D8、下列所述中，属于串联型稳压电路的特点的是A、调试方便B、输出电压稳定度高且可调节C、输出电压不可调D、输出电流小正确答案：B9、常用的74×× 系列是指A、TTL器件B、CMOS器件C、NMOS器件D、PMOS器件正确答案：A10、若输入信号有8个，则经过3位二进制编码器编码之后，输出信号位数为A、6B、8C、4D、3正确答案：D11、最能直观反映逻辑函数的值与输入变量取值之间的关系的是A、逻辑函数表达式B、真值表C、逻辑电路图D、波形图正确答案：B12、十进制数码4用8421BCD码表示为A、0100B、0011C、0011D、1111正确答案：A13、下列关于电容滤波电路的叙述中，正确的是A、电路的滤波，利用了电容器的B、电路的滤波，利用了电容器的C、电容器充电时，输出电压下降；D、电容量C越大，滤波效果越差。
正确答案：B14、CP有效时，若JK触发器状态由0翻转为1，则此时JK输入端必定有A、J=0B、J=1C、K=0D、K=1正确答案：B15、下列关于低频功率放大器的各种叙述中，错误的是A、甲类功放电路只需一只功放管B、功率放大器不允许有信号失真C、乙类功放电路的最高效率可达78.5%D、音响设备中肯定有功放电路正确答案：B16、把射极输出器用作多级放大器的最后一级，是利用它的A、电压放大倍数略小于1，电压跟随特性好B、输入电阻高C、输出电阻低D、有一定的电流和功率放大能力正确答案：C17、下列命题正确的是A、若AB=AC，则B=CB、若A+B=A+C，则B=CC、若A+B=A+C，AB=AC，则B=CD、若A=B，则1+AB=A正确答案：C18、逻辑电路中，低电平应A、低于B、高于C、低于D、高于正确答案：A19、在通常情况下，要改变串联型稳压电源的输出电压大小，可以通过调A、比较放大器的放大倍数B、取样电路中的电位器C、基准电路的稳压值D、调整管的放大倍数正确答案：B20、主从JK触发器中，当JK取不同值时，则Q等于A、1B、JC、0D、K正确答案：B21、D触发器当D=1时，实现的逻辑功能是A、置0B、置1C、保持D、翻转正确答案：B22、下列叙述中正确的是A、十进制数11用8421BCD码表示为1001B、8421BCD码0001表示的十进制数为2C、8421BCD码0111比十进制数5大D、8421BCD码0011比二进制数10小正确答案：C23、放大器的通频带指的是A、频率响应曲线B、下限频率以上的频率范围C、放大器上限频率和下限频率之间的频率范围D、以上均不正确正确答案：C24、开关稳压电源按不同的控制方式可分为A、调频型和调幅型B、调宽型和调频型C、自激式和他激式D、串联型和并联型正确答案：B25、钟控同步RS触发器状态的翻转发生在CP脉冲的A、上升沿B、下降沿C、CP=1期间D、=正确答案：C26、乙类推挽功放电路与甲类功放电路相比主要优点是A、输出功率大B、不用输出变压器C、无交越失真D、效率高正确答案：D27、甲乙类功放电路最大理想效率为A、50%B、78.5%C、75%D、60%正确答案：B28、有二进制异步计数器从0计到十进制数100，至少需要的触发器的个数为A、8个B、7个C、6个D、5个正确答案：B29、理想运放电路接成反相器，其输入电压为4V，则输出电压约为A、-2VB、-4VC、4VD、2V正确答案：B30、在串联型稳压电路中，取样电路电阻器的温度系数越小，其输出电压受温度的影响A、越小B、与温度系数无关C、越大D、成正比增大正确答案：A31、若逻辑函数L=(A+BCD )AB，则L可简化为A、L=AB、L=BCDC、L=ABD、L=A+BCD正确答案：C32、功率放大电路的输出是指A、负载上的直流功率B、直流信号和交流信号叠加的功率C、电源共给的功率D、负载上的交流功率正确答案：D33、JK触发器，若J=K=0，则可实现的逻辑功能是A、置1B、置0C、保持D、翻转正确答案：C34、主从RS触发器状态的翻转发生在CP脉冲的A、上升沿B、下降沿C、CP=1期间D、=正确答案：B35、当七段共阳数码管当abcdefg分别为0110000，则显示为A、3B、EC、bD、6正确答案：B36、二进制数11转换为十进制数为A、4B、3C、1D、2正确答案：B37、下列关于扇出系数描述正确的是A、门电路输出电压由0跳变到1时的传输延迟时间B、门电路正常工作时能驱动同类门的数目C、门电路输出电压由1跳变到0时的传输延迟时间D、门电路的输出电压正确答案：B38、十进制数5转换为二进制数为A、101B、110C、100D、011正确答案：A39、以下关于理想集成运放的各种表述中，错误的是A、线性应用时，有“虚断”概念B、开环共模电压放大倍数无穷大C、共模抑制比无穷大D、线性应用时，有“虚短”概念正确答案：B40、用二进制异步计数器从0计到十进制数100，至少需要的触发器个数为A、5B、6C、8D、7正确答案：D二、多选题（共10题，每题1分，共10分）1、下列运放中，输出电压与输入电压同相的是A、同相输入加法器B、倒相放大器C、电压跟随器D、反相输入加法器正确答案：AC2、下列关于真值表描述中正确的有A、真值表是列出了部分输入值组合及其对应输出值的表格B、真值表包括了全部可能的输入值组合及其对应的输出值C、真值表中的数值“0”和“1”表示实际大小D、真值表是一种表明逻辑门电路输入状态和输出状态对应关系的表格正确答案：BD3、三端固定式集成稳压器，它们都有三个管脚，分别是A、输入端B、接地端C、输出端D、公共端正确答案：ACD4、在谐振功率放大器中，LC谐振回路起到的作用是A、提高功率放大倍数B、增宽同频带C、阻抗匹配D、选频滤波正确答案：CD5、要使74LS161的输出状态保持不变，需要满足的条件是A、CLR=1B、LD=1C、ET=0D、ET?EP=0正确答案：ABD6、带有放大环节的稳压电路一般其组成部分有A、采样电路B、调整元件C、比较放大电路D、基准电路正确答案：ABCD7、常用的LED数码有A、共阴接法B、共阳接法C、单相接法D、双向接法正确答案：AB8、表示门电路的逻辑功能的方法有A、逻辑图B、真值表C、逻辑函数表达式D、波形图正确答案：ABCD9、阻容耦合放大器通频带中，低频端放大倍数下降的原因有A、结电容的存在B、β值随频率上升而减小C、耦合电容的存在D、射极旁路电容的存在正确答案：CD10、中等职业学校规定机电专业的学生至少取得车工( )、钳工( )、电工( )中级技能证书中的任意两种，才允许毕业，下面各选项几个同学获得的证书代码，则能毕业的有A、AB、ABC、ACD、ABC正确答案：BCD三、判断题（共50题，每题1分，共50分）1、射极输出器的输入电阻小，输出电阻大。
电子技术基础与技能 试题及参考答案(一)
电子技术基础与技能试题及参考答案（一）一、填空题（每空1分，共30分）1．硅二极管的死区电压为_____V，锗二极管的死区电压为_____V。
2．常用的滤波电路主要有_____、_____和_____三种。
3．晶体三极管的三个极限参数为_____、_____和_____。
4．差模信号是指两输入端所施加的是对地大小_____，相位_____的信号电压。
5．互补对称推挽功率放大电路可分成两类：第一类是单电源供电的，称为_____电路，并有_____通过负载输出；第二类是双电源供电的，称为_____电路，输出直接连接负载，而不需要_____。
6．功率放大器主要用作_____，以供给负载_____。
7．集成稳压电源W7905的输出电压为_____伏。
8．异或门的逻辑功能是：当两个输入端一个为0，另一个为1时，输出为_____；而两个输入端均为0或均为1时，输出为_____。
9．(1111)2+(1001)2=( _____ )2(35)10=( _____ )2(1010)2–(111)2=( _____ )2(11010)2=( _____ )10(1110)2×(101)2=( _____ )210．逻辑函数可以用_____、_____、_____等形式来表示。
11．组合逻辑电路包括_____、_____、_____和加法器等。
二、判断题（下列各题中你认为正确的，请在题干后的括号内打“√”，错误的打“×”。
全打“√”或全打“×”不给分。
每小题1分，共10分）1．放大器采用分压式偏置电路，主要目的是为了提高输入电阻。
（）2．小信号交流放大器造成截止失直的原因是工作点选得太高，可以增大R B使I B减小，从而使工作点下降到所需要的位置。
（）3．对共集电极电路而言，输出信号和输入信号同相。
（）4．交流放大器也存在零点漂移，但它被限制在本级内部。
（）5．同相运算放大器是一种电压串联负反馈放大器。
电子技术基础与技能复习与考工模拟答案
1．
2．×
3．
4．×
5．
6．×
二、选择题
1．A
2．A
3．C
4．C
5．B
三、填空题
1．放大电路 反馈网络 选频网络 稳幅电路
2．=0 AF≥1
3．外加输入 正 相位和振幅 稳幅 RC LC 石英晶体
4．高稳定度 压电 压电谐Biblioteka 并联型 串联型四、综合题
1．A B C
2．满足 不满足
3．能不能不能
4．×
5．
6．×
二、选择题
1．B
2．C
3．B
4．C
5．C
三、填空题
1．负载输出
2．将交流电转换成稳事实上的直流电整流滤波稳压
3．电路简单易安装不能适应负载较大电流的需要
4．78××79××输出为正12V的集成稳压器输出为负12V的集成稳压器
5．15
三、综合题
1．CW7912
2．正确画法如下：
3.略
第五章 正弦波振荡电路
5．并联负载交流分量
四、综合题
1．截止UAB=0导通UAB=6V
2．
3．（1）桥式整流电容滤波
（2）略
（3）UL=
（4）UL=
4．（1）断开（2）220Ω～880Ω
第2章三极管及放大电路基础
一、判断题
1．2．×3．×4.×5.×6.×
二、选择题
1．C 2．A 3．C 4．C 5．C
三、填空题
1．正偏电压反偏电压
0
1
1
0
0
1
3
0
1
0
1
0
0
4
0
0
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
习题答案电子技术基础与技能资源1.填空题（1）单向导电 导通 截止（2）硅管 锗管 0.6~0.7 0.2~0.3（3）最大整流电流 最高反向工作电压（4）将电信号转换成光信号 将光信号转换成电信号（5）将交流电网电压转换成为稳固的直流电压（6）桥式整流（7）将交流电变成单向脉动直流电 将脉动的直流电转换成较平滑的直流电2.判定题（1）（ √ ） （2）（ × ） （3）（ √ ） （4）（ √ ） （5）（ √ ） （6）（ √ ）3.选择题（1）C （2）B （3）B （4）C （5）A （6）D （7）C4.分析与运算解：a)VT 导通。
Uao=－9Vb)VT1导通，VT2截止。
Uao=0Vc)VT2导通，VT1截止。
Uao=－4.5V5.画图题略第1章 测试题一解答1.填空题（1）导体 绝缘体（2）本征半导体（3）P 型（4）负极 正极（5）反向击穿（6）反向（7）反偏（8）半波整流2.判定题（1）（ × ） （2）（ × ） （3）（ × ） （4）（ √ ） （5）（ × ） （6）（ × ）3.选择题（1）C （2）C （3）D （4）A4.分析与运算（1）解：依照二极管的正向伏安特性曲线可知，若按此接法，由于电源本身内阻专门小，1.6V 电压几乎全加在二极管两端，通过二极管的电流会专门大，容易烧坏二极管，电源也会因过热而损坏，因此不承诺把二极管按此方法连接。
（2）解：8种接法；5个不同值，16V 、8.7V 、1.4V 、8V 、0.7V 。
（3）解：VD1、VD4接反，电容C 极性接反。
（4）解：V V U U O 1081209.09.02=⨯==； 空载时V V U U O 1681204.122=⨯≈=；二极管承担反向电压可达168V 。
第1章 测试题二解答1.填空题（1）空穴（2）0.5 0.2（3）反向电流最高反向工作电压10（4）210 400（5）2（6）脉动电容电感2.判定题（1）（√）（2）（√）（3）（√）（4）（√）（5）（×）3.选择题(1)（ B ） (2)（ A ） (3)（ C ） (4)( B ) (5) ( B )(6)（ D ） (7)（ C ） (8)（ B ） (9)（ B ） (10)（ A ）4.分析与运算(1) 解：这种说法是错误的。
因为，晶体在掺入杂质后，只是共价键上多出了电子或少了电子，从而获得了N型半导体或P型半导体，但整块晶体中既没有失电子也没有得电子，因此仍呈电中性。
(2) 解：（a）图：两稳压管串联，总稳压值为14V，因此U0=14V；（b）图：两稳压管并联，输出电压按小值计，因此U0=6V；（c）图：两稳压管反向串联，U0=8.7V；（d）图：两稳压管反向并联，可认为DZ1截止不通，则U0=0.7V。
(3) 解：分析：依照电路可知，当u i>E时，二极管导通u0=u i，当u i<E时，二极管截止时，u0=E。
因此u0的波形图如下图所示：第2章习题答案1．填空（1）放大（2）截止失真饱和失真，输入信号幅度过大所引起的失真（3）共发射极共集电极（4）电压电流功率（5）可控硅可控的2．判定（1）×（2）√（3）√（4）×（5）√3．选择（1）B （2）B （3）C （4）BC （5）A4．分析与运算（1）解：（2）解：Ub>Ue>Uc,发射结与集电极反偏，管子工作在截止状态5.实训题略第2章试卷一答案1．填空题（1）NPN PNP（2）电压（3）截止 小（4）没有交流输入信号的工作状态（5）短路（6）增大（7）温度（8）集电 共集（9）整流 逆变 调压（10）栅极 源极 漏极2．判定题（1）×（2）×（3）×（4）√（5）√（6）×（7）×（8）√（9）×（10）×3．选择题（1）A （2）B （3）A （4）B （5）D （6）C （7）C （8）C （9）D （10）B4．分析与运算（1）解：Uc>Ub>Ue,管子工作在放大状态（2）解：a) 饱和 b) 放大 c) 放大 d) 截止（3）解：静态工作点U BQ ＝)(312206020V =⨯+第2章 试卷二答案1．填空题（1）电流（2）结型 绝缘栅型（3）截止（4）正向 反向（5）有交流输入信号)(130003e BQ e BEQ BQ EQ CQ mA R U R U U I I ==≈-=≈)(02.0501CQ BQ mA I I ===β)(6)33(112)(e c CQ CC CEQ V R R I V U =+-=+-=（6）50 （7）调剂偏置电阻R b （8）断路（9）小 大 小（10）电压 电流 I C 反相2．判定题（1）×（2）×（3）×（4）√（5）×（6）×（7）√（8）×（9）√（10）×3．选择题（1）B （2）A （3）D （4）C （5）C （6）A （7）C （8）A （9）C （10）A4．分析与运算（1）解：1脚为E 极，2脚为C 极，3脚为B 极 （2）解：a)发射结反偏，不能正常放大。
b)能够正常放大（缺少R C ，无法起电流放大作用，且缺少负反馈环节。
（3）解：1) 静态工作点: bR U V I BEQ CC BQ -=＝1200007.016-＝0.1275(mA) I CQ ＝βI BQ ＝40×0.1275＝5.1(mA)U CEQ ＝ V CC -I CQ R C ＝12-1.5K ×5.1 mA =12-7.65=4.35(V)2) 更换管子后β值改变，会使电路的静态工作点发生变化，不仅不能达到改善放大性能得目的，还有可能造成非线性失真。
第3章 习题解答1.填空题（1） 高放大倍数直截了当耦合 输入级 中间级 输出级 偏置电路。
（2） 零点漂移 同相输入端、反相输入端（3） 无穷大 为零 无穷大 无穷大（4） 差不多放大电路 反馈网络（5） 瞬时极性法（6） 电流并联（7） 乙类 轮番交替 交越（8） 功率 电压 电流（9） 功放 输出功率 效率 非线性失真 功放（10） 甲 乙 甲乙（11） 甲 小 低 乙类 大 高（12） NPN PNP（13） 乙类2．判定题（1）（ × ） （2）（ √ ） （3）（ × ） （4）（ √ ） （5）（ × ）3．选择题（1） A （2） A （3） C （4）C4．分析题（1）解：1V（2）解：引入负反馈使放大倍数降低，非线性失真减小，但提高了放大倍数的稳固性。
（3）解：OCL 电路中点电压为0V ；OTL 电路中点电压为1/2V CC 。
可粗略判定功放工作是否正常。
（4）解：在OCL 与OTL 电路中，要求NPN 与PNP 两只互补功放管的特性差不多一致，一样小功率异型管容易配对，但大功率的异型管配对就专门困难。
在大功率放大电路中，一样采纳复合管的方法解决，即用两只或两只以上的晶体管适当地连接起来，等效成一只晶体管使)(30)(11.031Ω=Ω⨯--=-=K K R U U R i O f )(10)(10022.01Ω=Ω⨯--=-=K K Rf U U R O i 用。
第3章 自测题一解答1.填空题 （1）直截了当 差 零点漂移（简称零漂）（2）同相 反相 相同 相反（3）u +-u -≈0 i i ≈0（4）直流 交流 直流 交流（5）电压串联（6）NPN PNP PNP NPN（7）1/2V CC V CC（8）NPN PNP（9）P CM ＞0.2P om U (BR)CEO ≥2V CC I CM ≥V CC /R L（10）小信号 大信号 小信号 大信号2.选择题（1）C （2）A （3）B （4）B （5）C（6）A （7）C （8）D （9）A （10）A3.判定题（1）（√） （2）（×） （3）（×） （4）（×） （5）（×）（6）（√） （7）（×） （8）（√） （9）（×） （10）（√）4. 分析与运算（1）解：a ）R4：电流并联负反馈 b ）R7：电压串联负反馈（2）解：1） 解：2）（3）1）产生零漂缘故：温度的变化；电源电压的波动；元器件参数的变化。
其中要紧是晶体管的参数（要紧是I CBO 、β、U BE ）随温度的变化而变化，进而使I CQ 变化而引起输出电压的漂移。
2）抑制零漂方法：采纳直流稳压电源；选用稳固性能好的硅晶体管作放大管；采纳单级或级间负反馈稳固工作点；采纳差动放大电路抑制零漂。
第3章 自测题二解答1.填空题（1）差动放大 射极输出器)(0485.0)(11.51001.511V V U R R R U O f i =⨯+=+=)(26.5120)(10011Ω=-Ω==-K K A R R Uf f （2）∞ ∞ 0 ∞（3）电压 电流 并联 串联（4）电压串联负反馈 电压并联负反馈 电流串联负反馈 电流并联负反馈（5）电流串联（6）放大 交替 交越（7）NPN PNP NPN PNP（8）甲类 乙类 甲乙类 甲乙类（9）P CM ＞0.2P om U (BR)CEO ≥U CC I CM ≥U CC /2R L（10）单调谐 双调谐 参差调谐2.选择题（1）A （2）B （3）D （4）D （5）A（6）C （7）B （8）C （9）C （10）A3.判定题（1）（×） （2）（×） （3）（√） （4）（×） （5）（×）（6）（×） （7）（×） （8）（√） （9）（×） （10）（√）4.运算分析题（1）解：a)R2：电流串联负反馈 b)R4：电压并联负反馈（2）解：1） 解：2） （3）解：1）采纳复合管缘故：在OCL 与OTL 电路中，要求NPN 与PNP 两只互补功放管的特性差不多一致，一样小功率异型管容易配对，但大功率的异型管配对就专门困难。
故在大功率放大电路中，一样采纳复合管的方法解决。
2）常见复合管形式如下图3-40所示。
图3-40第4章 习题解答1.填空题（1）信号 连续信号 正弦信号 正弦波（2）放大 正反馈 选频（3）电路中的噪声2.判定题（1）（ × ） （2）（ × ） （3）（ × ） （4）（ √ ） （5）（ × ） （6）（ √ ）3.选择题（1）C （2）B （3）D （4）B （5）B （6）C4.解： 相位平稳条件，反馈信号与所输入信号的相位同相，确实是正反馈。
