咸宁职业技术学院《模具制造技术》试题A答案一、填空题：（每空1分，共20分）1、工艺规程是指规定产品和零件制造工艺过程和操作方法的工艺文件。
2、型腔的冷挤压加工分为封闭式冷挤压和开式冷挤压两种形式。
3、研磨导套常出现的缺陷是“喇叭口”（孔的尺寸两端大中间小）。
4、模座的加工主要是平面和孔的加工。
为了使加工方便和容易保证加工要求，在个工艺阶段应先加工平面，后加工孔。
5、修整成型砂轮的方法有两种：即用挤压轮修整成型砂轮，用金刚石修整。
6、装配好的推杆及复位杆，当模具处于闭合状态时，推杆顶面应高出型面0.05-0.10 mm，复位杆端面应低于分型面0.02-0.05 mm。
7、电火花线切割加工是通过工具电极和工件电极之间脉冲放电时电腐蚀作用，对工件进行加工。
常用钼丝作为电极，且接在脉冲电源的正极。
8、铰孔适用于中小尺寸的孔的精加工，而镗孔适用大尺寸的孔的加工。
二、选择题（每题2分，共20分）1、轴类零件在一台车床上车端面、外圆和切断。
此时工序为（A）。
A一个B两个C三个D四个2、下列不属于型腔加工方法的是（ B ）。
A电火花成形B线切割C普通铣削D数控铣削3 、下列不属于平面加工方法的是（ D ）A刨削B磨削C铣削D铰削4、某导柱的材料为40钢，外圆表面要达到IT6级精度，Ra.8um则加工方案可选（ A ）A粗车—半精车—粗磨—精磨B粗车—半精车—精车C粗车—半精车—粗磨5、简要说明零件加工所经过的工艺路线的卡片是（ A ）A机械加工工艺过程卡 B 机械加工工艺卡C机械加工工序卡6、加工半圆AB，切割方向从A到B，起点坐标A（-5，0），终点坐标B（5，0），其加工程序为（ B ）A 、B5000BB10000GxSR2 B、B5000BB10000GySR2C、B5BB010000GySR27、但电极平动法的特点是（ B ）A只需工作台平动 B 只需一个电极 C 较轻易加工高精度的型腔D 可加工具有清角、清棱的型腔8、关于ISO代码中G92的功能说法正确的是（ C ）A绝对坐标指令 B 增量坐标指令C定加工起点坐标指令9、对于非圆型孔的凹模加工，正确的加工方法是：（B）A 可以用铣削加工铸件型孔B 可以用铣削作半精加工C 可用成型磨削作精加工10、对于非圆凸模加工，不正确的加工方法是：（ B ）A可用刨削作粗加工B淬火后，可用精刨作精加工C 可用成型磨削作精加工三．判断题：（每题2分，共10分）1、轴类零件通常用圆棒料和锻件做坯料。

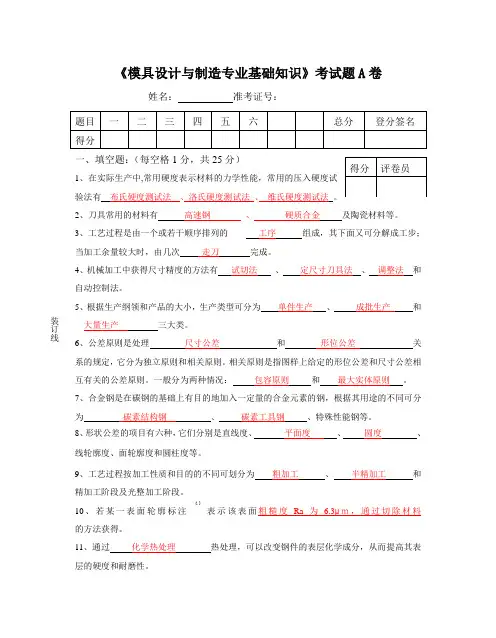

《模具设计与制造专业基础知识》考试题A卷及答案
《模具设计与制造专业基础知识》考试题A 卷姓名： 准考证号：_____________一、填空题：（每空格1分，共25分）1、在实际生产中,常用硬度表示材料的力学性能，常用的压入硬度试验法有 布氏硬度测试法 、 洛氏硬度测试法 、 维氏硬度测试法 。
2、刀具常用的材料有 高速钢 、 硬质合金 及陶瓷材料等。
3、工艺过程是由一个或若干顺序排列的_______工序_ ___组成，其下面又可分解成工步；当加工余量较大时，由几次____ 走刀 __完成。
4、机械加工中获得尺寸精度的方法有 试切法 、 定尺寸刀具法 、 调整法 和自动控制法。
5、根据生产纲领和产品的大小，生产类型可分为 单件生产 、 成批生产 和大量生产 三大类。
6、公差原则是处理 尺寸公差 和 形位公差 关系的规定，它分为独立原则和相关原则。
相关原则是指图样上给定的形位公差和尺寸公差相互有关的公差原则。
一般分为两种情况： 包容原则 和 最大实体原则 。
7、合金钢是在碳钢的基础上有目的地加入一定量的合金元素的钢，根据其用途的不同可分为 碳素结构钢、 碳素工具钢 、特殊性能钢等。
8、形状公差的项目有六种，它们分别是直线度、 平面度 、 圆度 、线轮廓度、面轮廓度和圆柱度等。
9、工艺过程按加工性质和目的的不同可划分为 粗加工 、 半精加工 和精加工阶段及光整加工阶段。
10、若某一表面轮廓标注 示该表面粗糙度Ra 为 6.3μｍ，通过切除材料的方法获得。
11、通过 化学热处理 热处理，可以改变钢件的表层化学成分，从而提高其表层的硬度和耐磨性。
装订线二、选择题 （单项选择，每题2分，共14分）1、图样标注为∮500062.0 的某一轴径，其最好的尺寸为 C 。
A ∮50B ∮49.938C ∮49.969D ∮49.92、箱体上的∮15H6孔，其表面粗糙度Ra 为0.8μｍ，光整加工常用_____D_____。
A 磨削B 拉削C 镗削D 铰削3、在热处理工序的安排中，退火和正火通常安排在 A 。
模具制造工艺学期末试卷及答案
模具制造工艺学期末试卷及答案一.选择题（10分）二.填空题（15分）1.表面层力学物理性能：（2.P55）①表面层加工硬化（又称冷作硬化）；②表面层金相组织的变化；③表面层残余应力。
2.工艺基准的分类：（2.P19）工艺基准零件在加工和装配过程中所使用的基准，称为工艺基准。
a.定位基准加工时，工件在机床上占据正确位置所依据的基准。
b.测量基准检验时，测量已加工表面尺寸及位置所依据的基准。
c.装配基准装配时，零件在部件或产品中占据正确位置所依据的基准。
3.万能夹具的结构：(3.P31)万能夹具是成型磨床的主要部件，也可在平面磨床或万能工具磨床上使用。
它由十字滑板、回转部分、分度装置和工件的装夹部分组成。
能磨削刃口由直线和凸、凹圆弧组成的形状复杂的凹模。
4.模具制造的主要技术经济指标：（1.P12）(1)制造精度高(2)使用寿命长(3)制造周期短(4)模具成本低5.工艺阶段划分的主要原因：（2.P30）a.保证加工质量b.有利于合理使用设备c.便于安排热处理工序d.便于及时发现毛坯缺陷e.精加工和光整加工过的表面少受磕碰损坏6.成形磨削分类（加工原理）：（3.P18）成形磨削加工示意图a)成形砂轮磨削法b)夹具磨削法成形磨削按加工原理可分为成形砂轮磨削法与夹具成形磨削法两大类。
7.模具装配的工艺方法：模具装配的工艺方法有互换法、修配法和调整法。
目前模具装配以修配法及调整法为主，互换法应用较少三.简答题1.机床坐标系与工件坐标系的联系和区别（定义）？答：机床坐标系是为了确定工件在机床的位置、机床运动部件的特殊位置以及运动范围等而建立的几何坐标系，是机床上固有的坐标系。
编辑时选工件图纸上的某一固定点为原点建立的坐标系，称为工件坐标系，该固定的点即为工件原点。
工件坐标系与机床坐标系的坐标轴平行、同向，但原点不同。
2.为什么模具工作零件多采用锻件毛坯？答：给原型材下料，再通过锻造获得合理的几何形状和尺寸的模具零件坯料，叫锻件毛坯。

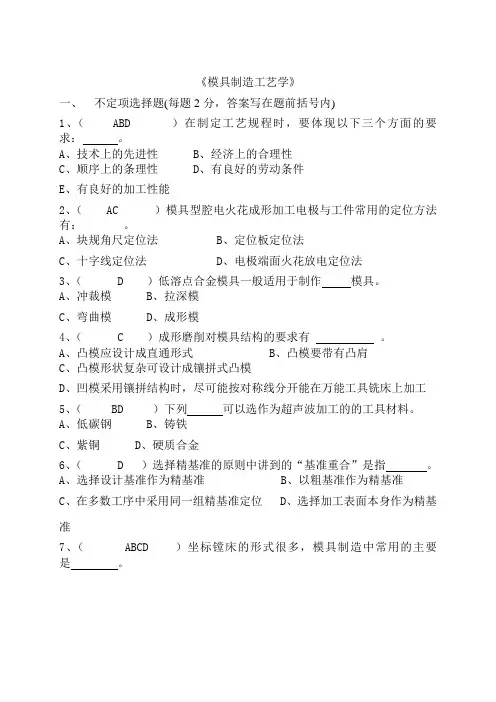

模具制造工艺学A
《模具制造工艺学》一、不定项选择题(每题2分，答案写在题前括号内)1、（ ABD ）在制定工艺规程时，要体现以下三个方面的要求：。
A、技术上的先进性B、经济上的合理性C、顺序上的条理性D、有良好的劳动条件E、有良好的加工性能2、（ AC ）模具型腔电火花成形加工电极与工件常用的定位方法有：。
A、块规角尺定位法B、定位板定位法C、十字线定位法D、电极端面火花放电定位法3、（ D ）低溶点合金模具一般适用于制作模具。
A、冲裁模B、拉深模C、弯曲模D、成形模4、（ C ）成形磨削对模具结构的要求有。
A、凸模应设计成直通形式B、凸模要带有凸肩C、凸模形状复杂可设计成镶拼式凸模D、凹模采用镶拼结构时，尽可能按对称线分开能在万能工具铣床上加工5、（ BD ）下列可以选作为超声波加工的的工具材料。
A、低碳钢B、铸铁C、紫铜D、硬质合金6、（ D ）选择精基准的原则中讲到的“基准重合”是指。
A、选择设计基准作为精基准B、以粗基准作为精基准C、在多数工序中采用同一组精基准定位D、选择加工表面本身作为精基准7、（ ABCD ）坐标镗床的形式很多，模具制造中常用的主要是。
A、双柱立式坐标镗床B、卧式坐标镗床C、单柱立式坐标镗床D、数显卧式坐标镗床8、（ A ）锌基合金模具适用于。
A、热塑模具B、厚板冲压模C、薄板冲压模D、拉深模9、（ D ）模具电火花穿孔加工常用的电极结构形式有：。
A、整体式B、多电极式C、镶拼式D、组合式10、（ ABCD ）一次脉冲放电的过程可分为阶段。
A极间介质的电离、B击穿和放电通道的形成；C介质的热分解；D极间介质的消电离；11、（ ABC ）制定工艺规程时要注意A技术上的先进性、B经济上的合理性C良好的劳动条件、D生产设备的先进性12、（ ABC ）表面层的力学物理性能包括A表层的加工硬化、B表面层金相组织的变化、C表面层的残余应力、D表面层的加工纹理13、（ C ）下列加工方法中，属于快速成型方法的是A电铸成型、B熔模铸造、C熔丝沉积制造法、D超塑成型制造14、（ ABCD ）表面几何特征一般包括A表面粗糙度、B表面波度、C表面加工纹理、D伤痕15、（ ABCD ）电火花工作介质的基本要求有。
皖西学院 模具制造工艺学A卷
A1.万能夹具是成型磨床的主要部件，也可在平面磨床或万能工具磨床上使用，它由分度部分、回转部分、十字拖板及工件装夹部分组成。
2. 模座的加工主要是平面加工和孔系加工，为了保证加工方便和容易保证加工要求，一般应遵循先面后孔原则。
3. 慢速走丝比快速走丝加工精度高。
4. 电铸成型加工用导电的母模做阴极，电铸材料做阳极，电铸材料的金属盐溶液做电铸镀液，利用电化学沉积涂覆进行加工。
5. 模具生产属单件小批量生产，在装配工艺上多采用修配法和调整法来保证装配精度。
6. 构成导柱和导套的基本表面，都是回转体表面，按照它们的结构尺寸和设计要求，可以直接选用适当尺寸的热二．判断题：本大题共5小题，每小题3分，共 15 分。
判断下列说法是否正确，对的打√，不对的打X,并改正1. 仿形销的形状与靠模的形状相适应，因此其形状、尺寸与铣刀完全相同。
（ X ）改：仿形销的形状与靠模的形状相适应，因此其形状、尺寸在理论上应与铣刀完全相同。
2. 工位是组成工艺过程的基本单元。
（ X ）改：工序是组成工艺过程的基本单元3. 成型磨削时，凸模不能带凸肩。
（√）4. 研磨导柱和导套用的研磨套和研磨棒一般用铸铁制造。
（√）5. 用机械加工方法精加工非圆形凸模，只能用压印锉修法。
（ X ）改：用机械加工方法精加工非圆形凸模，可用压印锉修法和仿形刨削。
三．选择题：本大题共10小题，每小题2 分，共 20分。
1．在电火花加工中，将工具接正极的加工称为（ A ）。
A.正极性加工；B.阴极加工；C.阳极加工；D.负极性加工；2. 在光学曲线磨削过程中，判断工件余量是否去除的依据是（ A ）。
A.工件图样放大对照结果；B.人工测量结果；C.自动测量结果；D.装配实践判断；3. 对有色金属零件的外圆表面加工，当精度要求为IT6，Ra=0.4μm时，它的终了加工方法应该采用（ A ）A.精车；B.精磨；C.粗磨；D.研磨；4. 加工导柱时，按照轴类零件加工工艺，以双顶尖为基准，加工所有外圆表面及端面，这是遵循（ D ）。
模具制造技术试题及答案定稿版
模具制造技术试题及答案HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】模具制造技术试题（A卷）班级，姓名，学号一、填空题：（每空1分，共20分）1、工艺规程是指规定产品和零件制造工艺过程和操作方法的工艺文件。
2、型腔的冷挤压加工分为封闭式冷挤压和敞开式冷挤压?两种形式。
3、研磨导柱常出现的缺陷是“喇叭口”（孔的尺寸两端大中间小）。
4、模座的加工主要是平面和孔的加工。
为了使加工方便和容易保证加工要求，在个工艺阶段应先加工平面，后加工孔。
5、修整成型砂轮的方法有两种：即用挤压轮修整成型砂轮，用金刚石修整。
6、装配好的推杆及复位杆，当模具处于闭合状态时，推杆顶面应高出?型面0.05-0.10?mm，复位杆端面应低于分型面0.02-0.05 mm。
7、电火花线切割加工是通过工具电极和工件电极之间脉冲放电时电腐蚀作用，对工件进行加工。
常用钼丝作为电极，且接在脉冲电源的正极。
8、铰孔适用于中小尺寸的孔的精加工，而镗孔适用大尺寸的孔的加工。
二、判断题：（每题2分，共10分）1、精细车特别适合有色金属的精加工。
（√）2、铰孔是对淬硬的孔进行精加工的一种方法。
（╳）3、在工艺尺寸链中，间接得到的尺寸称为封闭环。
（√）4、按立体模型仿形铣时，仿形销的锥度应小于型腔的斜度。
（√）5、用成形砂轮磨削法一次可磨削的表面宽度不能太大。
（√）三、选择题（每题2分，共20分）1、轴类零件在一台车床上车端面、外圆和切断。
此时工序为（ A ）。
A一个 B两个 C三个 D四个2、下列不属于型腔加工方法的是（ B ）A电火花成形 B线切割 C普通铣削 D数控铣削3 、下列不属于平面加工方法的是（ D ）A刨削 B磨削 C铣削 D铰削4、某导柱的材料为40钢，外圆表面要达到IT6级精度，Ra.8um则加工方案可选（ A ）A粗车—半精车—粗磨—精磨 B粗车—半精车—精车C粗车—半精车—粗磨5、简要说明零件加工所经过的工艺路线的卡片是（ A ）A机械加工工艺过程卡 B 机械加工工艺卡 C机械加工工序卡6、铰孔主要用于加工（ C ）A 大尺寸孔B 盲孔、深孔C 中小尺寸未淬硬孔 D中小尺寸已淬硬孔7、但电极平动法的特点是（ B ）A只需工作台平动 B 只需一个电极 C 较轻易加工高精度的型腔D 可加工具有清角、清棱的型腔8、关于ISO代码中G00的功能说法正确的是（ C ）A是直线插补指令 B 是快速移动且加工指令 C是快速移动但不加工指令9、对于非圆型孔的凹模加工，正确的加工方法是：（ B ）A 可以用铣削加工铸件型孔B 可以用铣削作半精加工C 可用成型磨削作精加工10、对于非圆凸模加工，不正确的加工方法是：（ B ）A可用刨削作粗加工 B淬火后，可用精刨作精加工C 可用成型磨削作精加工四、简答题（共20分）1、拉深模试模时出现制件起皱的缺陷，找出其产生的原因以及调整方法。
模具制造技术试卷A及答案
《模具制造技术》试题A答案一、填空题：（每空1分，共20分）1、工艺规程是指规定产品和零件和的工艺文件。
2、型腔的冷挤压加工分为和两种形式。
3、研磨导套常出现的缺陷是。
4、模座的加工主要是和的加工。
为了使加工方便和容易保证加工要求，在个工艺阶段应先加工，后加工。
5、修整成型砂轮的方法有两种：即用，修整。
6、装配好的推杆及复位杆，当模具处于闭合状态时，推杆顶面应型面mm，复位杆端面应低于分型面mm。
7、电火花线切割加工是通过和之间脉冲放电时电腐蚀作用，对工件进行加工。
常用作为电极，且接在脉冲电源的正极。
8、铰孔适用于的孔的精加工，而镗孔适用的孔的加工。
二、选择题（每题2分，共20分）1、轴类零件在一台车床上车端面、外圆和切断。
此时工序为（）。
A一个B两个C三个D四个2、下列不属于型腔加工方法的是（）。
A电火花成形B线切割C普通铣削D数控铣削3 、下列不属于平面加工方法的是（）A刨削B磨削C铣削D铰削4、某导柱的材料为40钢，外圆表面要达到IT6级精度，Ra.8um则加工方案可选（）A粗车—半精车—粗磨—精磨B粗车—半精车—精车C粗车—半精车—粗磨5、简要说明零件加工所经过的工艺路线的卡片是（）A机械加工工艺过程卡 B 机械加工工艺卡C机械加工工序卡6、加工半圆AB，切割方向从A到B，起点坐标A（-5，0），终点坐标B（5，0），其加工程序为（）A 、B5000BB10000GxSR2 B、B5000BB10000GySR2C、B5BB010000GySR27、但电极平动法的特点是（）A只需工作台平动 B 只需一个电极 C 较轻易加工高精度的型腔D 可加工具有清角、清棱的型腔8、关于ISO代码中G92的功能说法正确的是（）A绝对坐标指令 B 增量坐标指令C定加工起点坐标指令9、对于非圆型孔的凹模加工，正确的加工方法是：（）A 可以用铣削加工铸件型孔B 可以用铣削作半精加工C 可用成型磨削作精加工10、对于非圆凸模加工，不正确的加工方法是：（）A可用刨削作粗加工B淬火后，可用精刨作精加工C 可用成型磨削作精加工三．判断题：（每题2分，共10分）1、轴类零件通常用圆棒料和锻件做坯料。
《模具制造工艺学》试卷及答案-12页精选文档
模具制造工艺学复习试题一、判断题：正确的打符号√，错误的打符号×。
1、零件结构的工艺性好就是指零件的结构形状在满足使用要求的前提下，按现有的生产条件能用较经济的方法加工出来 （ √ ）2、表面粗糙、精度低的毛坯粗基准的选择：一般情况下，同一尺寸方向上的粗糙基准只能使用二次 （ × ）3、工步是在加工表面、加工工具都不变的情况下，连续完成的那一部分工序。
（ √ ）4、在加工过程中直接保证的尺寸等称为封闭环。
（ × ）5、采用正弦精密平口钳或正弦磁力台夹具只能磨削平面或斜面 （ × ）6、光整加工是最后决定零件形状和尺寸精度的加工工艺方法。
（ × ）7、周磨加工精度较高，适用于精磨。
（ √ ）8、铰孔是对中小直径未淬硬孔进行半精加工和精加工。
（ √ ）9、成形磨削中，凸模必须设计为镶拼结构。
（ × ）10、电火花成型加工适宜加工低刚度工件及微细加工。
（ √ ） 11.工件加工前在机床或夹具上占有一个固定的位置称做定位。
（ × ）12. 在进行产品图样的工艺分析时主要对零件的结构和零件的品种进行分析。
（ × ）13.在零件加工过程中使金属内部变形，强度硬度提高的现象叫冷作硬化。
（ √ ）14.模具的生产成本包括材料费，外购件费，外协件费，设备折旧费，经营性开支等。
（ √ ）15. 电火花成型加工放电通道中心温度可达2000℃以上 （ × ）16、电火花成型加工应用于穿孔、型腔加工、强化金属和磨削平面和圆柱面 （ √ ）17、电火花线切割的尺寸精度达不到01.0 mm 。
（ × ） 18、3B 编程时，对于平行于X 轴或Y 轴的直线、当X 或Y 为零时、X 、Y 值均可不写、但分隔符号必须保留。
（ √ ）19、模具常用的装配方法有完全互换法、修配法和调整法 （ √ ）20、绿色产品的特征是小型化、多功能、使用安全和方便、可回收利用（√）二、选择题：1、在不同的生产类型下，同一产品的工艺过程是（ C ）A、相同的；B、相似的；C、不同的。
模具制造工艺学试卷及答案精编版
模具制造工艺学试卷及答案公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-模具制造工艺学复习试题一、判断题：正确的打符号√，错误的打符号×。
1、零件结构的工艺性好就是指零件的结构形状在满足使用要求的前提下，按现有的生产条件能用较经济的方法加工出来（√）2、表面粗糙、精度低的毛坯粗基准的选择：一般情况下，同一尺寸方向上的粗糙基准只能使用二次（×）3、工步是在加工表面、加工工具都不变的情况下，连续完成的那一部分工序。
（√）4、在加工过程中直接保证的尺寸等称为封闭环。
（×）5、采用正弦精密平口钳或正弦磁力台夹具只能磨削平面或斜面（×）6、光整加工是最后决定零件形状和尺寸精度的加工工艺方法。
（×）7、周磨加工精度较高，适用于精磨。
（√）8、铰孔是对中小直径未淬硬孔进行半精加工和精加工。
（√）9、成形磨削中，凸模必须设计为镶拼结构。
（×）10、电火花成型加工适宜加工低刚度工件及微细加工。
（√）11.工件加工前在机床或夹具上占有一个固定的位置称做定位。
（×）12. 在进行产品图样的工艺分析时主要对零件的结构和零件的品种进行分析。
（×）13.在零件加工过程中使金属内部变形，强度硬度提高的现象叫冷作硬化。
（√）14.模具的生产成本包括材料费，外购件费，外协件费，设备折旧费，经营性开支等。
（√）15. 电火花成型加工放电通道中心温度可达2000℃以上（×）16、电火花成型加工应用于穿孔、型腔加工、强化金属和磨削平面和圆柱面（√）17、电火花线切割的尺寸精度达不到01mm。
（×）.018、3B编程时，对于平行于X轴或Y轴的直线、当X或Y为零时、X、Y值均可不写、但分隔符号必须保留。
（√）19、模具常用的装配方法有完全互换法、修配法和调整法（√）20、绿色产品的特征是小型化、多功能、使用安全和方便、可回收利用（√）二、选择题：1、在不同的生产类型下，同一产品的工艺过程是（ C ）A、相同的；B、相似的；C、不同的。
《模具制造工艺学》试卷A及答案 (2)
一、判断题：（每题2分，共20分）1、零件结构的工艺性好就是指零件的结构形状在满足使用要求的前提下，按现有的生产条件能用较经济的方法加工出来（√）2、表面粗糙、精度低的毛坯粗基准的选择：一般情况下，同一尺寸方向上的粗糙基准只能使用二次（×）3、工步是在加工表面、加工工具都不变的情况下，连续完成的那一部分工序。
???????????????????（?√?）4、在加工过程中直接保证的尺寸等称为封闭环。
??（?×?）5、采用正弦精密平口钳或正弦磁力台夹具只能磨削平面或斜面（×）6、光整加工是最后决定零件形状和尺寸精度的加工工艺方法。
（×）7、周磨加工精度较高，适用于精磨。
（?√?）8、铰孔是对中小直径未淬硬孔进行半精加工和精加工。
（?√?）9、成形磨削中，凸模必须设计为镶拼结构。
（×）10、电火花成型加工适宜加工低刚度工件及微细加工。
（√）二、选择题：（每题2分，共20分）1、在不同的生产类型下，同一产品的工艺过程是（C）A、相同的；B、相似的；C、不同的。
2、下列不属于平面加工方法的是（D）A、刨削B、磨削C、铣削D、铰削。
3、对有色金属零件的外圆表面加工，当精度要求为IT6，Ra＝0.4μm时，它的终了加工方法应该采用（A）A、精车；B、精磨；C、粗磨；D、研磨。
4、选择精基准的原则中讲到的“基准重合”是指（A）A、选择设计基准作为精基准B、以粗基准作为精基准C、在多数工序中采用同一组精基准定位D、选择加工表面本身作为精基准5、以下适合线切割加工的对象是（C）A、阶梯孔、阶梯轴；B、型腔；C、成型刀、样板；D、非导电材料。
6.哪一种材料是电火花线切割高速走丝电极丝所用的材质（A）A.钼B.黄铜C.石墨D.铸铁7、电火花加工凹模型孔是利用（C）之间脉冲放电产生电腐蚀现象的原理而进行的。
A.工作液与工件；B.工作液与工具电极；C.工件与工具电极。
8、用坐标镗床加工孔系，其表面粗糙度可达（B）A、Ra=0.8；B、Ra=0.4；C、Ra=1.6。
模具制造工艺试卷A答案
2009–2010学年第二学期《模具制造工艺学》课程试卷答案使用专业和班级：06高模具一、填空题（34分，每空1分）1、___工序_ _是工艺过程的基本单元。
2、工厂制造产品的年产量称为___生产纲领_。
生产类型有___单件生产__、___批量生产_ __、___大量生产__。
3、模具制造工艺阶段分为__粗加工__、__半精加工__、__精加工__、__光整加工__。
4、工艺基准分为：___工序基准_、_定位基准__、___测量基准__、__装配基准_。
5、通常零件毛坯的形式有__铸造毛坯___、__锻造毛坯__、__棒料、板料毛坯__、___焊接件毛坯_。
6、中心磨削方法分为：__纵磨法__、__横磨法__、___深磨法__、___综合磨法_。
7、工件的安装方法有___直接找正法_、__划线找正法_、__采用夹具安装法__三种。
8、电火花加工常用的电极结构形式有：__整体式__、__组合式__、___镶拼式_三种。
9、型腔电火花加工的方法主要有：__单电极平动法_、___单极修正平动法_、__多电极加工法_三种。
10、整个电火花加工过程分为__电离__、__放电与热膨胀_、__抛出电饰物__、___消电离_等四个阶段。
二、名词解释(30分，每小题6分)1、基准：用来确定加工对象上的几何关系所依据的那些点、线、面。
根据基准的作用不同，可分为设计基准和工艺基准2、工序的集中与分散：工序集中：是使每个工序中包含尽可能多的工步内容，因而使总的工序数目减少，夹具的数目和工件的安装次数也相应地减少。
工序分散：是将工艺路线中的工步内容分散在更多的工序中去完成，因而每道工序的工步少，工艺路线长。
3、六点定位原理：限制工件在空间的6个自由度，使之完全定位，即为工件的六点定位原理。
4、极性效应：在加工过程中，两极都要受到电腐蚀，但是其蚀除速度不同，这种两极蚀除速度不同的现象称为极性效应。
5、成型磨削：成型磨削时，将外形轮廓分成若干直线段或圆弧段，按一定顺序逐段磨削成型，使之达到图样的形状、尺寸及其精度要求，这就是成型磨削。
模具制造工艺学试卷
模具制造工艺学试卷题得分评卷人试卷代号: 答题要答题内江职业技术学院《模具制造工艺学》试题不要答内不要 1、挤压法修整中心孔一般用于精度要求较高的中心孔（）线内不（闭卷）封线内 2、研磨导柱和导套用的研磨套和研磨棒一般用铸铁制造（）密封线3、铰孔是对淬硬后的孔进形精加工的一种加工方法（）年月4、孔的珩磨能修正前道工序产生的几何形状误差和轴线位移误差（）题号一二三四五总分分数 5、压印修配法是一种钳工加工方法（）6、工步是在加工表面不变，加工工具可变的情况下，所完成的那一部分工序。
（）得分评卷人准考证号 7、零件结构的工艺性好是指零件的结构形状在满足使用要求的前提下，按现有的生产条件能用较经济的方法方便地加工出来。
（）学号 1．合并加工修配法是把或的零件装配在一起后，再8、在加工过程中直接保证的尺寸等称为封闭环。
（）进行，以达到装配精度要求。
9、量具的选择主要是根据被检零件的形状和尺寸精度来决定。
（）姓名2．常用的制造模具用的树脂有：、、以10、若被磨削工件是凸圆弧，则修整凹圆弧砂轮的半径比工件圆弧小。
及。
班级（）3、制陶瓷型所用的造型材料包括、、以得分评卷人及、、。
4、在封闭式冷挤压时，将型腔毛坯置于模套的作用是限制，防止。
1．装配尺寸链5．互换装配法分为和。
6、砂型铸造法的工艺过程、、。
7、锌合金凹模的漏料孔既可采用方法获得，也可在浇注时使用浇出。
而漏料孔芯可用制成，也可用。
《模具制造工艺学》试题第1页《模具制造工艺学》试题第2页（共6页）题答题要答题不要答内不要线内不封线内密封线冲裁模试模时出现凸、凹模刃口相碰的缺陷，找出其产生的原因以及调整方2．热挤压 2．法。
（12分）3．分组装配法3．拉深模试模时出现制件起皱的缺陷，找出其产生的原因以及调整方法。
（10得分评卷人分）1．冷挤压时是否需要使用润滑剂？为什么？（10分）《模具制造工艺学》试题第3页《模具制造工艺学》试题第4页（共6页）题答题 4．如图所示，试述塑料模大型芯的固定方式装配顺序。
《模具制造工艺学》试卷A及答案
《模具制造工艺学》试卷A及答案一、判断题：（每题2分，共20分）1、零件结构的工艺性好就是指零件的结构形状在满足使用要求的前提下，按现有的生产条件能用较经济的方法加工出来（v）2、表面粗糙、精度低的毛坯粗基准的选择：一般情况下，同一尺寸方向上的粗糙基准只能使用二次（X ）3、工步是在加工表面、加工工具都不变的情况下，连续完成的那一部分工序。
（？v ？）4、在加工过程中直接保证的尺寸等称为封闭环。
？？（？X ？）5、采用正弦精密平口钳或正弦磁力台夹具只能磨削平面或斜面（X ）6、光整加工是最后决定零件形状和尺寸精度的加工工艺方法。
（X 7、周磨加工精度较高，适用于精磨（？v ？）8、铰孔是对中小直径未淬硬孔进行半精加工和精加工。
（？V ?）9、成形磨削中，凸模必须设计为镶拼结构。
（X ）10、电火花成型加工适宜加工低刚度工件及微细加工。
（V ）二、选择题：（每题2分，共20分）1、在不同的生产类型下，同一产品的工艺过程是（C ）A、相同的；B、相似的；C、不同的。
2、下列不属于平面加工方法的是（D ）A、刨削 B 、磨削C 、铣削D 、铰削。
3、对有色金属零件的外圆表面加工，当精度要求为IT6 , Ra= 0.4卩m 时，它的终了加工方法应该采用（A ）A、精车；B、精磨；C、粗磨；D、研磨。
4、选择精基准的原则中讲到的“基准重合”是指（A ）A、选择设计基准作为精基准B、以粗基准作为精基准C、在多数工序中采用同一组精基准定位D、选择加工表面本身作为精基准5、以下适合线切割加工的对象是（C）A、阶梯孔、阶梯轴； B 、型腔；C、成型刀、样板； D 、非导电材料。
6、哪一种材料是电火花线切割高速走丝电极丝所用的材质（A）A.钼B. 黄铜C. 石墨D. 铸铁7、电火花加工凹模型孔是利用（C）之间脉冲放电产生电腐蚀现象的原理而进行的。
A.工作液与工件；B. 工作液与工具电极；C.工件与工具电极。
8、用坐标镗床加工孔系，其表面粗糙度可达（B）A、Ra= 0.8 ；B 、Ra=0.4 ；C 、Ra=1.6。
《模具制造工艺》试卷A及答案
第 1 页 共 3 页《模具制造工艺》试卷A一、填空题（20分，2分/空）1在工艺过程中采用的基准称为工艺基准。
可分为工序基准、 、 和 。
2模具生产过程中为改变生产对象的 、和表面质量，使其成为成品或半成品的过程称为模具的机械加工工艺过程。
3注射模的零件结构组成由 和 组成4电火花加工中所选用的一组电脉冲参数称为 。
电火花线切割加工是采用连续移动的 作电极的。
5在导柱的加工过程中，外圆柱面的车削和磨削都是两端中心孔定位，这样可使外圆柱面的设计基准与 基准重合。
二、选择题（10分，2分/题）1线切割加工采用的加工原理是（ ）作用。
（A ）电腐蚀 （B ）切削 (C) 化学腐蚀 (D) 超声波2 导柱、导套在模具中起( )作用。
(A)成型 (B)导向定位 (C)连接 (D)紧固 3模具制造属于（ ）生产。
（A ）大批量 （B ）单件或小批 （C ）中批量 （D ）批量 4光整加工不能改变的是（ ）精度。
（A ）尺寸 （B ）形状 （C ）位置 （D ）表面光泽 5下列不属于平面加工方法的是（ ）（A ）刨削 （B ）磨削 （C ）铣削（D ）铰削三、判断题（10分，2分/题）1、( ) 模具成形零件大都为标准件。
2、( ) 导柱加工中，在热处理之后必须修磨中心孔。
3、( ) 非平面结构的凸模是采用车削的方法运行加工的。
4、（）光整加工是以工件的表面做为定位其准的。
5、（ ）注射模的型腔可以采用电火花线切割进行加工。
四、名词解释（20分，5分/题）1．工序2．电铸加工3．研磨4．模具的装配工艺过程五、简答题（40分）1单件孔系的加工方法有几种？( 10分) 2电火花加工中一次脉冲放电的过程分为几个阶段？（10分）3根据上模座零件图，编制零件机加加工工艺路线。
（20分）第 2 页共3 页一、填空题（20分，2分/空）1定位基准、测量基准、装配基准2形状、尺寸3成型零件、结构零件4电规准、金属丝5工艺1．工序：工序是指一个（或一组）工人，在一个固定的工作地点，对一个（或同时几个）工件所连续完成的那部分工艺过程。
模具制造工艺学试卷基础试题及答案
模具制造工艺学试卷基础试题及答案模具制造工艺学基本考试试题及答案1 下面哪种因数可提高冷冲作模具钢的抗疲劳性能(A)晶粒细小2 常见的调质钢大都属于（D）中碳低合金钢3 下列合金中，铬含量最少的是（D）GCr154 W18Cr4V型钢属于莱氏体钢，金属态组织中有大量的（B）鱼骨状组织5 在冷态下完成对金属或非金属材料进行塑性变形的模具称为（D）冷作模具6 下列诸材料中淬透性最好的是（B）20CrMnTi7 下列合金中，属低淬透性冷作模具钢的是（B）T8A8 能够造成二次硬化，显著提高钢的热硬性的元素是（C）钨10 以下哪种方法是属于改变表面化学成份的方法是（C）离子渗入11表征材料变形抗力和断裂抗力的性能指标是（C）强度12模具表面强化处理工艺中，不改变表面化学成份的方法是（A）激光相变硬化13下列合金中，属时效硬化型塑料模具钢的是（B）25CrNi3MoAl14下列合金中，属于耐蚀型塑料模具钢的是（B）3Cr1315用T10钢制冲模时，其预先热处理工艺为（A）球化退火16用T10钢制冲模时，其最多的热处理工艺为（D）淬火+低温回火17高速钢淬火后进行三次回火的主要目的是(A)消除残奥氏体，使碳化物充分析出18以下钢中淬透性最好的是哪种钢（A）Cr1219下列合金中，属耐腐蚀型塑料模具钢的是（B）OCr16Ni4Cu3Nb20适合于制作摩擦压力机锻模镶块的材料是（C）4Cr5W2VSi21马氏体硬度主要取决于（C）合碳量22向工件表面同时渗入氮硼碳，并以渗氮为主的化学热处理工艺为（C）氮碳共渗或者是软氮化23适合于制作热模锻压力机锻模中锻件顶杆的材料是（D）4Cr5W2VSi24T10钢在以下哪种状态下硬度较低，有较好的切削加工性能（A）退火25重载冷冲模主要失效形式是崩刃，折断，因此重点保证模具获得（B）高强韧性26适合于制造受力较轻的中小型吹锻的材料是（C）5CrMnMo27反映模具的脆断抗力常用的指标是（C）韧性28反映冷作模具材料的断裂抗力常用指标是（D）抗拉强度29 下列合金中，属于渗碳型塑材摸具钢的是（D）20CrNiMo30以下钢号不属于热锻模用钢（B）8Cr331钢的硬度主要决定于化学成份和组织，下列组织中硬度最大的是（C）渗碳体32热锻模的最终热处理工艺应该是(A)调质（淬火+高温回火）33下列诸材料中热硬件最好的是(C)W18Cr4V34下列合金中，属于硬型塑料摸具钢的是（B）3Cr2Mo35下列合金中，属于锻模用钢的是(B)5CrMnMo36下列诸材料中被称为低变形钢，适合冷作模的是（B）CrWMn 37常见的渗碳钢大都属于（A）低碳低合金钢38钢的淬透性主要决定于其（C）合金元素含量1冷作模具：包括冷冲压模、（冷挤压模）、（冷镦模）、拉丝模等2热作模具包括（热锻模）、热精锻模、热挤压模、（压铸模）、热冲载模等3钢的硬度和硬性主要取决于（化学成分）、(热处理工艺) 以及钢的表面处理工艺。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、判断题：（每题2分，共20分）
1、零件结构的工艺性好就是指零件的结构形状在满足使用要求的前提
下，按现有的生产条件能用较经济的方法加工出来
（√）
2、表面粗糙、精度低的毛坯粗基准的选择：一般情况下，同一尺寸方
向上的粗糙基准只能使用二次
（×）
3、工步是在加工表面、加工工具都不变的情况下，连续完成的那一部
分工序。
???????????????????
（?√?）
4、在加工过程中直接保证的尺寸等称为封闭环。
?? （?
×?）
5、采用正弦精密平口钳或正弦磁力台夹具只能磨削平面或斜面
（×）
6、光整加工是最后决定零件形状和尺寸精度的加工工艺方法。
（
×
）
7、周磨加工精度较高，适用于精磨。
（?
√?）
8、铰孔是对中小直径未淬硬孔进行半精加工和精加工。
（?√?）
9、成形磨削中，凸模必须设计为镶拼结构。
（×）
10、电火花成型加工适宜加工低刚度工件及微细加工。
（√）
二、选择题：（每题2分，共20分）
1、在不同的生产类型下，同一产品的工艺过程是（ C ）
A、相同的；
B、相似的；
C、不同的。
2、下列不属于平面加工方法的是（ D ）
A、刨削
B、磨削
C、铣削
D、铰削。
3、对有色金属零件的外圆表面加工，当精度要求为IT6，Ra＝0.4μm 时，
它的终了加工方法应该采用（ A ）
A、精车；
B、精磨；
C、粗磨；
D、研磨。
4、选择精基准的原则中讲到的“基准重合”是指（ A ）
A、选择设计基准作为精基准
B、以粗基准作为精基准
C、在多数工序中采用同一组精基准定位
D、选择加工表面本身作为精基准
5、以下适合线切割加工的对象是（ C ）
A、阶梯孔、阶梯轴；
B、型腔；
C、成型刀、样板；
D、非导电材料。
6.哪一种材料是电火花线切割高速走丝电极丝所用的材质（A）
A.钼
B.黄铜
C.石墨
D.铸铁
7、电火花加工凹模型孔是利用（ C ）之间脉冲放电产生电腐蚀现象的
原理而进行的。
A.工作液与工件；
B.工作液与工具电极；
C.工件与工具电极。
8、用坐标镗床加工孔系，其表面粗糙度可达（ B ）
A、Ra= 0.8；
B、Ra=0.4；
C、Ra=1.6。
9、模具电火花穿孔加工常用的电极结构形式有（ A ）。
A、整体式
B、多电极式
C、镶拼式
D、组合式
10、如图1所示，加工直径为D和长度为L的外圆时用三爪自定心卡盘
夹持工件，工件（ A ）是定位基准。
A．a面
B．b面
C．c面
D．d面
三、填空题
1、模具在装配后必须通过试冲或试压才能确定是否合格。
2、划分工序的依据是设备、工件是否改变以及加工是否连续。
3、毛坯尺寸与零件设计尺寸之差称为毛坯余量或加工总余量。
4、成形磨削主要有成形砂轮磨削法和夹具磨削法两种方法。
5、万能夹具主要由工件装夹部分、回转部分、十字滑块和分度部
分组成。
6、由于电火花加工的极性效应，当采用短脉冲加工时，工件应接正
极，这种加工一般用于对零件的精加工。
7、光整加工就是指以减小零件表面粗糙度，提高零件尺寸精度为主
要任务的研磨和抛光加工。
8、穿孔加工获得的凹模型孔和电极截面轮廓相差一个放电间隙。
9、在型腔的电火花加工中，型腔的侧面修光是通过调节电极平动量
来实现的。
10、线切割程序格式有 3B 、 4B 、 ISO 、 ETA 等。
四．简答题（共16分）
1、试述选择精基准的原则。
（5分）
选择精基准，应考虑减少加工误差、保证加工精度、使工件装夹方便、
可靠、夹具结构简单。
应遵循基准重合原则、基准统一原则、自为基准
原则、互为基准原则。
2、简述相关孔系的常用加工方法。
（3分）
（1）同镗加工法（2）配镗加工法（ 3）坐标磨削法
3、试述成型磨削时，工艺尺寸换算的内容。
（4分）
（1）确定各工艺中心和工艺坐标（2）计算各工艺中心的坐标
尺寸
（3）各平面至对应中心的垂直距离
（4）各平面对所选定坐标轴的倾斜角度以及某些圆弧的圆心角4、简述电火花成形加工的基本条件。
（4分）
（1）计算各工艺中心的坐标尺寸脉冲电源提供瞬时脉冲性放电（2）脉冲放电必须有足够的放电能量
（3）工具电极和工具之间必须保持一定的放电间隙
（4）火花放电必须在一定绝缘性能的液体介质中进行
1、简述切削加工顺序安排应遵循的原则。
（4分）
（1）零件分段加工时，应遵循“先粗后精”的加工顺序。
（2）先加工基准表面，后加工其它表面。
（3）先加工主要表面，后加工次要表面。
（4）先加工平面，后加工内孔。
2、试述粗基准的选择原则应注意的问题。
（5分）
（1）为了保证加工表面与不加工表面的位置尺寸要求，应选不加工表面作粗基准；
（2）若要保证某加工表面切除的余量均匀，应选该表面作粗基准；（3）为保证各加工表面都有足够的加工余量，应选择毛坯余量小的表面作粗基准；
（4）选作粗基准的表面，应尽可能平整，不能有飞边、浇注系统、冒口或其它缺陷，使工件定位可靠，夹紧方便；
（5）一般情况下粗基准不重复使用。
3、简述制定工艺规程的基本原则。
（3分）
保证以最低的生产成本和最高的生产效率，可靠地加工出符合设计图样要求的产品。
4、简述电火花线切割加工的基本原理。
（4分）
利用移动的细金属线或各种镀层金属线作电极代替电火花穿孔德成形电极，在线电极和工件之间加上脉冲电压，工件接脉冲电源的正极，电极丝接负极，同时在线电极和工件之间浇注矿物油、乳化液或去离子水等工作液，利用工作台带动工件相对电极丝沿预定方向移动，电极对工件进行脉冲火花放电，将金属蚀除。
五．计算题（共8分）
1．如图1所示，在工艺尺寸链简图中已知A 1＝40±0.05mm ，A 2＝
100±0.2mm ，封闭环为A 2。
试判断其增、减环，并求出A 0的基本尺
寸和其偏差。
平行于各尺寸画出箭
头，箭头方向与封闭环相反的为增环，箭头方向相同的为减环。
按照这一方法可判定A 0是增环，A 1是减环。
（2）根据式11
1m n i
i i i m A A A -→←∑==+=-∑∑ 可得 010040A =- 则 0140A mm =
根据式111m n i i i i m ESA ES A EI A -→←
∑==+=-
∑∑计算A 0的上偏差
可得 0.2(0.05)ESA =--
则 0.15ESA mm =
根据式111
m n i i i i m EIA EI A ES A -→←
∑==+=-∑∑计算A 0的下偏差 可得 0.20.05EIA -=-
则 0.15EIA mm =-
六．编程题（共16分）
编制如图所示凸模线切割程序，采用3B 代码编程，切割起点为O ，引入段长度OA=5mm ，加工顺序O →A →B →C →D →A →O ，选用钼丝直径为φ0.12 mm ，单边放电间隙δ=0.01 mm（尖角处不需加过渡圆弧）
3B 格式 （1）如图所示，以O 点为坐标原点建立坐标系
（2）确定补偿距离。
ΔR=r+δ=0.06 mm+0.01mm=0.07mm
(3) 确定各交点坐标。
作辅助线CE 、CF 如图所示。
其中，CE=30mm ，CF=50mm ，则在直角三角形CEF 中，EF=40mm 。
各交点坐标如下：
A （4.93，0），
B （45，0），
C （55.，90）
D （-5，90）
E （25，90）
F （25，50）
（4）选择切割起点及切割顺序。
切割起点为O点。
切割顺序为：O→A→B→C→D→A→O （5）编写程序。
