温控仪接线图
智能温控仪接线 简单方便的接线方法
智能温控仪接线简单方便的接线方法
在我们的日常生活中是最少接触的温度控制装置，它是一种自动温度控制装置，它利用一些物理原理，通过温度的变化来自动调节温度，直到达到最佳温度，最佳温度就是最佳温度。
智能温度控制器被广泛应用于许多家用电器中，它们的安装，如电力、冰箱、冰箱以及空气调节等与温度有关的电器的安装。
我们修理这些电器会接触到，电线，然后介绍给你智能温度控制的接线方法。
电源接入: 220v，或380v2，传感器，接入如，热电偶3，控制信号输出如控制，继电器，plc 等以上，看原来的温度控制仪表规格，连接错误，将烧毁设备。
一般仪表背面有标记，电源交直流电压等级为2，传感器热电偶/ 铂电阻为3，控制信号输出一般为继电器4，智能温度控制器接线根据仪表的具体情况，不同厂家的仪表终端是不同的，不能一概而论。
一般来说，仪器的侧面有接线图，你可以按照接线图上的说明进行操作。
确定终端后，连接电源、传感器和输出电缆。
连接后还要设置仪器的内部参数，根据您所说的输入规格代码和输出规格代码即可设置。
在确定电源正确之前，不要开启电源。
LD-B10(B)系列说明书(1)
LD-B10 (B) SERIES OPERATIONAL MANUAL 干式变压器温度控制仪表Transformer Temperature Controller LD-B10 (B)系列使用说明书福建省力得自动化设备有限公司写在前面◆本说明书由最终使用者．．．．．保留！◆安装、操作前，请认真阅读本手册！在进行变压器耐压试验前，应先将传感电缆插头与温控仪分离，以免损坏温控仪！！！◆为了让温控仪能够长时间稳定运行，在搬运、安装时尽可能小心轻放。
◆请勿将温控仪安装在高温、强腐蚀性、高场强的环境当中。
◆禁止用明火烧烤传感器，若需要检测温控仪输出状态，请使用温控仪内部模拟检测输出功能。
（操作密码：1012）◆接控制输出线时，请参照温控仪接线图，注意接线端子哪些是有源、哪些是无源，并参考本册中对继电器接点容量的说明。
◆如果您在阅读本册和使用温控仪时发现一些疑问或错误，很感谢您能及时与我们联系，我们的电话：0591-*******、7820834。
◆本册若有进一步修订和更改，恕不另行通知。
目录走进力得--------------------------3一、概述---------------------------4二、技术指标-----------------------4三、工作原理-----------------------5四、功能与型号分类-----------------6五、面板及后板---------------------7六、传感电缆总成-------------------8七、操作与显示---------------------9八、功能模块-----------------------10九、B10-10E(B)电流输出型控制仪-----14十、B10-10F(B)通讯型控制仪---------15十一、现场故障处理小常识-----------16十二、安装-------------------------17十三、配件与订货-------------------19十四、服务-------------------------19走进力得93年，公司创建。
温控表TN99
一、技术参数：外壳：阻燃ABS面板：PC材料，耐热、耐寒温度范围：-40～150℃(300℃)（可锁定），断电记忆功能分辨率：1 ℃仪表尺寸：长96mm*宽96mm *深68mm开孔尺寸：91.5mm*91.5mm*60mm输入电压：按仪表标注为准(110V、220V、380V)输出：触点容量30A 250Vac、报警5A 250Vac可锁定最高和最低设置范围,上下限超温报警,温度偏差校正,制冷制热转换,30A大功率继电器,可直接控制3KW，传感器线可延长100米。
随表配的黑色温度传感线是50K的，它的量程是-40～150℃；如果需要高的量程，只需把温度传感线换成100K的（需单独购买），并把仪表里面的第6个代码调成100即可（说明书有详细说明）二、仪表的接线图：右侧的1和2：接仪表电源，即220V的电源左侧的最下面的15和16：接随表配的温度传感器，不分正负负载的接法：1和12用线连接（短接）；2和13分别接负载或接触器（譬如接加热设备的两根线，必须是功率≤3KW，才能直接接；否则就要接交流接触器，从接触器上面引线到加热设备或制冷设备上面。
）请注意：左侧中间的12和13，这是一个开关，它没有电，很多人直接把负载接在这两个端子上，这是错误的，必须按照上面的接法。
三、仪表的参数设置举例一：仪表需要控制温度在80～85℃，温度升到85℃停止，温度降到80℃启动。
设置分为两步：1、设主控温度。
按一下SET键，屏幕上有数字在晃动，把它调成85。
（需要多少度停止，就设成多少）2、设具体的参数。
按住SET键3秒钟，进入代码设置。
1、SPH：锁定仪表的最高设置范围。
同时也是用来设置高温报警。
2、SPL：锁定仪表的最低设置范围。
同时也是用来设置低温报警。
3、HYS：这是个关键的代码，设置温度回差。
在本例中，80℃启动，85℃停止，则需要设成5（85-80=5）。
4、ADJ：温度校正，正常情况下，不需调整这个参数5、Con:加热和制冷选择。
温控仪表接线
温控仪表接线我们总结了一下，最常见就是不会接线。
其实接温控仪很简单，无非是四样东西-电源，温度传感器，温控仪，还有控制器。
每个温控仪表上都有一张接线图。
都会有图表注明该接什么东西。
下面我就按照下图来简单的介绍一下如何接线。
（仅供参考）如果你使用的是热点偶的传感器，那么你就接1和2两个端子，1负2正。
如果你接的是热电阻的话，那么一般红色的一端接在3号端子上，其余两个接在1和2上。
15和13用根导线连起来，12接在接触器上，接触器的另一段接在16上，组成一个回路。
15和16是接交流电源。
9和10是接报警，接线是要注意要和电源串联在一起！是我又画的正确的接线法,希望再有此问题的朋友能够正确解决火线接5，零线接4，从5并一根线到2｛总）。
从3接一根线到继电器线圈，继电器线圈另一端接零线。
如温度控反了，3，调到1，接线。
热电偶按表上符号十接红线，一接录线。
继电器的常开触点控制交流接触器线圈通断。
交流接触器控加热管。
接线原理：以XMT-101、102为例，1.2.3接温感线，如温感线是二根，接1.3，然后把2.3短接，‘地’接地，‘中’接零，‘相’接火，‘相、总’接触器线圈，当在设定温度以上工作时，‘中’接‘低’，设定温度以下工作时，‘中’接‘高’提问人的追问2010-07-16 21:04按图接好了到了设定温度红灯没亮是什么原因啊回答人的补充2010-07-16 21:40YI一般要高出2--3度红灯才亮，低2--3度录灯亮，提问人的追问2010-07-16 22:09不行啊我设定温度为40度都到了50多度了红灯还没亮感温棒有3个线头调换位置显示负值换好显示正常值了但是红灯不亮你可以把1，2和3脚接感温探头，23和24接220伏电源，15，16，17接报警输出就可以。
智能温控器接线：1、2#端子接报警输出，3、4、5#端子接温度传感器，6、7、8#端子接控制输出，9、10#端子接电源输入（AC:220V），供参考。
温控仪XMT-1000,XMTA、XMTD-2000,3000系列方案变更说明

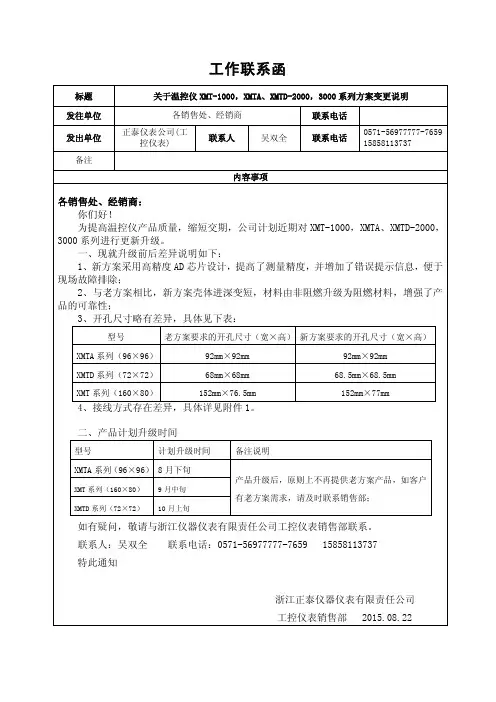

工作联系函标题 关于温控仪XMT-1000，XMTA、XMTD-2000，3000系列方案变更说明 发往单位 各销售处、经销商 联系电话发岀单位 正泰仪表公司(工控仪表)联系人 吴双全 联系电话0571-********-7659158********备注内容事项各销售处、经销商：你们好！为提高温控仪产品质量，缩短交期，公司计划近期对XMT-1000，XMTA、XMTD-2000，3000系列进行更新升级。
一、现就升级前后差异说明如下：1、新方案采用高精度AD芯片设计，提高了测量精度，并增加了错误提示信息，便于现场故障排除；2、与老方案相比，新方案壳体进深变短，材料由非阻燃升级为阻燃材料，增强了产品的可靠性；3、开孔尺寸略有差异，具体见下表：型号 老方案要求的开孔尺寸（宽×高）新方案要求的开孔尺寸（宽×高） XMTA系列（96×96）92mm×92mm 92mm×92mmXMTD系列（72×72）68mm×68mm 68.5mm×68.5mmXMT系列（160×80）152mm×76.5mm 152mm×77mm4、接线方式存在差异，具体详见附件1。
二、产品计划升级时间型号 计划升级时间 备注说明XMTA系列（96×96）8月下旬产品升级后，原则上不再提供老方案产品，如客户有老方案需求，请及时联系销售部；XMT系列（160×80） 9月中旬XMTD系列（72×72） 10月上旬如有疑问，敬请与浙江仪器仪表有限责任公司工控仪表销售部联系。
联系人：吴双全 联系电话：0571-********-7659 158********特此通知浙江正泰仪器仪表有限责任公司工控仪表销售部 2015.08.22关于XM系列温控仪表新老方案的差异说明根据型号定义：XMT-1□□□、XMTA-2□□□、XMTD-2□□□为电位器设定仪表。
怎么快速看懂温控仪的接线图

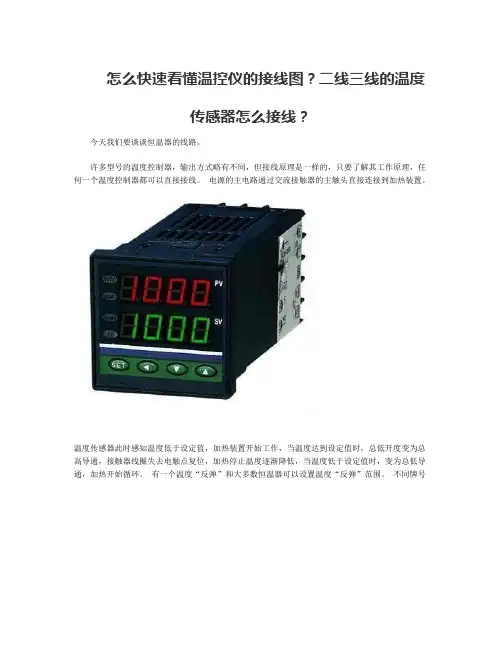

怎么快速看懂温控仪的接线图？二线三线的温度传感器怎么接线？今天我们要谈谈恒温器的线路。
许多型号的温度控制器，输出方式略有不同，但接线原理是一样的，只要了解其工作原理，任何一个温度控制器都可以直接接线。
电源的主电路通过交流接触器的主触头直接连接到加热装置。
温度传感器此时感知温度低于设定值，加热装置开始工作，当温度达到设定值时，总低开度变为总高导通，接触器线圈失去电触点复位，加热停止温度逐渐降低，当温度低于设定值时，变为总低导通，加热开始循环。
有一个温度“反弹”和大多数恒温器可以设置温度“反弹”范围。
不同牌号的温度控制器参数和设置略有不同，接线方法要按规格和接线图上的温度控制器。
温度控制器温度控制器上最重要的三组触点：电源触点、高低组继电器输出触点、温度传感器触点。
如上图所示，消防线的零线相位、总公用端、总高度通常是封闭的，总低度通常是开放的。
这些继电器的输出是无源的，需要外部电源才能使用。
123连接到温度传感器上，常见的两线热电偶，一般红线为正极，蓝线为负极，正极和负极不误。
有三线热电阻，两线颜色相同，接线顺序不一致，第三线进入正极端子，两线相同的连接在输入负极和负极外接电源上即可。
（使用两条相同颜色的线来消除线电阻对测量值的影响。
）物理接线以上是物理参考图，是最常用的接线方法。
按下启动按钮，接触器自锁电热管启动加热，加热到设定温度，断开总和低，接触器断电，加热管停止。
温度控制器接线图一些温度控制器在接点上可能更多，我们以上图为例13和14电源，12地线（一些内部悬挂不能连接）。
铝标可以连接到报警装置，123连接到温度传感器，6和7相应的 ssr，一组直流信号输出，我们可以用来控制继电器，布线注意正负极。
温控器的原理及接线图温控器的“总、高、低”是什么意思？
温控器的原理及接线图温控器的“总、高、低”是什么意思？温控器的原理及接线图中温控器的总高低是什么意思？温控器是我们常用的一种监控温度的控制系统，像家庭中使用的地暖热水器，空调烘箱等等都有温控系统的存在。
温控器的原理温控器的原理也就是温控器的控制原理，王红器连接温度探头温度探头所测量的温度反馈给处理器，通过判断与设置温度的差值，给予继电器信号判断是加热还是冷却，从而让控温系统达到平衡准确的状态。
其中我们所说的PID温控仪就是这个原理，下图是一张简单的温度控制原理图，温控仪在系统中发挥了处理器的作用，其中输出继电器可以选择SSR固态继电器，也可以选择交流接触器，固态继电器在控温系统中起到了很好的精度作用，脉冲式加热能够让温度更加均匀。
温控仪总高低什么意思？带有总高低三个这样的温控仪现在很少见了，升级版的温控器只会标注OUT，并且标明常开常闭以及SSR固态继电器输出的接线端子，所以总高低三个端子起到的是常开和常闭开关的作用，其中总是公共端，总低是常闭，总高是常开。
比如说我们把温度设定为60度，室温或者箱体内只有20度，这个时候总低为输出端连接加热器或者继电器控制加热，当温度达到60度的时候，总高接通总低断开系统停止加热，如果总高连接了冷却系统就可以给系统降温，降到设定值以下，总高断开总低接通，系统继续加热。
温控仪如何接线？常用的温控仪是数字式，带有超温报警，低温报警，可以连接上机位监控画面，还可以进行声光报警，非常的先进方便，而且接线也比较清晰，下面找到了一张常用的温控仪端子说明书，作为例子给大家介绍一下。
这张图中可以看到有两种温度传感器的接线方式，一种是热电偶，一种为pt100热电阻，我们常用的是pt100热电阻的我们以右边这张图为例，1,2端子为电源输入，3-5为输出，也就是我们上面所说的总高低，其中3,4为常闭式，3,5为常开，4为公共端。
6-8是一组报警，这一组报警我们可以接声音，9-10是第二组报警，这种报警我们可以接光源，也可以作为信号输出给上机位，13-15是Pt100热电阻接线端子。
CHB系列温控仪表说明书
C H B系列温控仪表说明书集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#接线说明A714+81AC220V50Hz G2 -G2 -G1 +G1 +O U T 2/A L M41113O U T 1126510932-B B图图2注： 1.图1中OUT1为主输出，如是AC 30A/220V 常开点；OUT2 一般用于报警或制冷2.图2为移项表的接线图，OUT1与OUT23. 继电器触点输出。
触点AC 3A/220V4.逻辑电平（用于固态继电器）DC 0~12V 电流值5.双向可控硅过零触发，用于控制晶闸管输出接线图：①继电器触点开关输出②逻辑电平输出 ③ 零触发输出NLJOUTOUTLRSSRN仪表自整定功能启动自整定：1. 启动自整定时，加热系统须处在工作状态，测温温度要求低于设定温度。
2. 按“SET ”键约5秒，进入参数设定状态，连续按“SET ”键 直至出现参数“LKV ”，将此参数值改为1。
再按“SET ”键至出现参数“ATV ”时，输入相应自整定类型号（1,2，3可选，一般用1），按“SET ”键约5秒AT 灯亮，SV 数据闪动，仪表开始自整定。
3. 长按“<”或“Ⅴ”键约5秒后放开，可以直接进入自整定状态 自整定结束后，AT 灯灭，仪表自动运算出一组适合加热系统的参数，仪表按新的PID 参数进行控制。
新的PID 参数可在仪表上查找。
CHB 系列 智能温度控制仪 使用说明书 首先感谢您选用汇邦产品，CN 系列是公司潜心研发的普及型智能温度控制仪。
它是以计算机芯片作主控单元，采用多重数字滤波电路、干扰自动恢复、PID 控制及自整定等功能。
产品具有测量精度高、控温准确稳定，抗干扰能力强、操作简单等优点，此款仪表适应性广、性价比极高.技术指标位：毫米⑴ 设定键（SET ）⑵ 移位键（R/S ）⑶ 减值键（Ⅴ） ⑷ 增值键（Λ） ⑸ 测量值显示单 元（PV ）⑹ 设定值显示单元（SV ） ⑺ 控制输出1指示灯（OUT1,绿色） ⑻ 控制输出2指示灯（OUT2,绿色） ⑼ 报警指示灯（ALM ,红色） ⑽ 自整定指示灯（AT ，红色）操作进入每一种状态的操作程序地 址：江苏省常州市新北区天安工业村A 加6楼总 机：05 销售热线：05售后服务：05传 真：05E-mail ： 网 址：H 版本号/修改号：1/2SPv=0 （无需回差值，则dv=0）。
智能温控仪表XMT-808使用手册
姚仪® CMC浙制02810232XMT* 808系列 智能温度控制仪表 使用说明书（万能输入）余姚市长江温度仪表厂余姚市工易仪表有限公司万能输入版本2007目 录目 录 (1)安全注意标志 (3)第一章 概述 (3)第二章 技术指标 (4)2.1输入规格 (4)2.2测量精度 (4)2.3响应时间 (4)2.4调节方式 (4)2.5输出规格 (4)2.6通 讯 (4)2.7报警功能 (4)2.8隔离耐压 (4)2.9手动功能 (4)2.10电源供电 (4)2.11工作条件 (5)2.12产品认证 (5)第三章 产品选型 (5)3.1型号意义 (5)第四章 安装与接线 (5)4.1 XMT-808接线图 (6)4.2 XMTD-808接线图 (6)4.3 XMTA/E/F-808接线图 (7)4.4 XMTG-808接线图 (7)4.5 可控硅触发接线图 (8)第五章仪表面板说明 (8)5.1仪表面板图 (8)5.2面板说明 (8)第六章基本设置及操作 (9)6.1温度给定值设置 (9)6.2参数设置 (9)6.3手动/自切换 (9)6.4自整定操作 (9)6.5手动自整定 (10)1销售热线：0574-******** 技术咨询：0574-******** 传真：0574-******** E-mail:yycj@第七章功能及设置 (10)7.1操作流程图 (10)7.2参数功能说明 (11)第八章部分功能的补充说明 (16)8.1线性电流输出 (16)8.2时间比例控制 (16)8.3远传压力控制 (17)8.4热电偶冷端补偿 (17)第九章 仪表常用控制方式 (18)9.1二位式调节/仪表报警 (18)9.1.1二位式调节介绍 (18)9.1.2二位式调节举例 (18)9.2温度变送 (18)9.2.1温度变送介绍 (18)9.2.2温度变送举例 (18)9.3通讯功能 (18)9.3.1通讯功能介绍 (18)9.3.2通讯功能接线 (19)第十章 故障分析及排除 (20)附1：仪表参数提示符字母与英文字母对照表 (20)第十一章产品服务指南 (21)2地址：浙江省余姚市工业开发区西区安全注意标志在阅读说明书时会出现以下标志，分别表示“危险”、“注意”。
220v、380V二相三相温控仪接线实物图
AC220V
火零 线线
A2 L1
地
GND GND
VCC VCC
220V电机 A1
1号模块 2号模块 B A
DO6 DO5 DO4 DO3 DO2 DO1 COM1 ALM2 ALM1 VOUT COM3
DI5 DI4 DI3 DI2 DI1
B2/TR2A2/TR2+ B1/TR1A1/TR1+ GND 24V
DI3 DI2 DI1
B B2/TR2A A2/TR2+
B1/TR1A1/TR1+ GND 24V
GND GND
VCC VCC
模块通讯 PC通讯 电源
开关量输入
报警 +5V
开关量输出1
智能控制器
模拟量输出 NTC K型
模拟量输入
开关量输出2
AI1 AI2 AI3 AI4 AI5 AI6 AI7 AI8 GND AO1 AO2 GND NTC KK+ COM2 DO7 DO8 DO9 DO10 DO11 DO12
蓝色
光照
棕色 黑色
土壤温湿度
棕色(湿度)
红色
蓝色(温度)
黑色
二氧化碳
蓝色
红色 黑色
蓝色 黄色(湿度)
氨气 红色 黑色
湿度
棕色 黑色
24V 地
土壤温湿度
棕色(湿度)
红色
蓝色(温度)
黑色
二氧化碳
蓝色
红色 黑色
蓝色 黄色(湿度)
氨气 红色 黑色
湿度
棕色 黑色
24V 地
380V负载接线图
AC220V
火零 线线
A2
温控仪使用说明书
温控仪使用说明书：设备所采用的温控仪型号为XMT603 外形尺寸：48*96*112mm电源电压：AC220V （±15%，50Hz ）；功耗：3~4W ； 环境温度：0~50℃；相对湿度：≤85%无腐蚀性气体场合； 输入信号：PT100分度号热电阻；显示范围：-200.0℃~600.0℃； 分辨率：0.1℃；精度：0.2% . 按键定义： 功能键 ：用于选择窗口页面，不同页面用J1、J2、COM 指示灯区别； 位选键 ：循环选定页码内的数码管，选定的数码管呈闪烁状态； 增加键：改变闪烁位数码管的数值（第一位从0~9、“-”、-1循环，后三位从0~9循环）。
操作方法：用键选择页面窗口，用键和键改变页面内数码管的数值。
操作步骤：分为PP89、PP36、PP01三项内容，按下面流程图操作：1 置出PP89进入A1页（此项已设定A1：0008，B1：0000），可设定符合要求的输入信号和变送输出信号：PP01PP89PP36 XXXX 设定输入信号编号、变送输出编号 设定量程高低限，变送高地限、小数点 设定J1、J2继电器的吸合值、释放值― ― ― ― 测量显示结束标志操作流程图2置出PP36进入A2页（此项已设定A2：0000，B2：0000，C2：0000，D2：0000 ，E2：0001），确定输入信号对应的显示范围和变送输出范围：测量显示结束标志设定显示范围、变送输出、小数点要求如下：1)通常，A2页，B2页必须为0000，特殊修要修正时，A2页用于量程平移修正，适当填入正数或负数，修正后显示值=修正前显示值+A2页的值。
B2页用于量程满值修正，适当填入正数或负数，可使量程变大或变小，0值不变。
2)C2页填入变送低限值，D2页填入变送高限值。
3)E2页用于确定小数点位置，0001；0002；0003对应显示XXX.X、XX.XX、X.XXX；0004以上无小数点显示。
3 置出PP01进入A3页（此项由用户根据需要自行设定），通过设定继电器吸合、释放值，实现上下限、上上限、下下限报警或二位式、三位式控制，满足现场使用要求。
【VIP专享】温控表的接线方法
（一）温控器分不同厂家不同系列不同型号的，不能机械照搬，同样温控器又分接不同探头，可对应温控器查阅温控器的说明书，或者在温控器上的仪表说明中会有标记，说明该温控器使用何种探头。
探头不分常开常闭，其实都是电阻性质，分不同材质的，分不同温度控制。
温控器的接线主要有三种：热电偶接线，输出接线或叫控制接线，温度补偿电阻接线，输出分电压输出，电流输出，开关量输出等，控制接线可有一组或两组或三组区分。
探头也叫热电偶或温度传感器。
123接热电阻（3线制） 23接热电偶中接零，相接火（220V）高，总，低就是控制触点了，如果要外接220V继电器扩流，总接相，低接继电器一端。
继点器另一端接到中上。
别忘了将低和中断开（默认是短接的好像）（二）温控表-温度控制仪是如何接线！~温控表-温度控制仪是如何接线！~温控表温度控制仪是如何接线！~就是用温控传感器控制温度！`恒温的啊！~1`该怎么接线！~多多帮忙1~问题补充：电源接入：220V传感器接入是热电偶控制信号输出是控制继电器在温控表后面有很多接线的啊，用万能表能测出来该怎么接吗？至少三组：1、电源接入：220V，或380V2、传感器接入（如，热电偶）3、控制信号输出（如控制继电器、PLC 等）以上，都要看原来温控仪器的说明书，接错了，会烧坏设备的。
一般仪表后面有标大致有1、电源 AC/DC 电压等级各异2、传感器热电偶/铂电阻3、控制信号输出一般是继电器4、远程通讯 232 或者485接口建议根据品牌去相应的网站下载产品说明温控仪接线要根据仪表的具体情况而定，不同厂家的仪表接线端子是不同的，不可一概而论。
一般情况下仪表的侧面都有接线图，你可以根据图上的指示接线。
确定接线端子后接入电源、传感器和输出连接线。
接好后还要设定仪表内部的参数，按你所说的只要设定输入规格代码和输出规格代码就可以了。
千万要确定无误后方可接通电源（三）RKC温控表一、简介 RKC温控表，也叫RKC温控器，是日本理化株式会社的核心产品，主要产品为C/CB/CH/CD，P等系列，广泛应用于塑胶、电炉等行业，是一种工业温度控制器，是目前中国大陆工业温控表的主流品牌，其精度高，质量可靠耐用等特点赢得广大用户的口碑。
温控仪怎么接线
温控仪怎么接线？高总低是什么端子？3张实物图一看就懂
有朋友问温控仪接线怎么样？运行和停止的指示灯怎么接？今天，我们将揭晓。
温控仪
面板介绍
为了方便大家的理解，我们从最简单的开始，温度控制器的接触大致分为三部分: 电源接触，温度传感器接触，继电器输出接触。
一旦这三台机组连接起来，温度控制器就可以正常工作，当然，还有一组直流电源输出，可以直接控制继电器。
今天我们主要看继电器输出，看看这个温度控制器如何连接到交流接触器？
接线图
这是最简单的接线图，连接火线中的零线，连接温度传感器的1 / 2 / 3，有两线热电偶，有三线热电阻，根据不同的情况选择，连接时，注意一组继电器的正负极，高、中、低输出。
热电偶接线
热电阻接线
参数介绍
实物图
为什么这些数字的总和很低？首先，这组继电器是无源的，所以总点连接电源，所以和接触器构成一个控制回路。
当温度低于设定值时，低求和关闭; 当
温度高于设定值时，高求和关闭。
当然，不同的品牌，可能会有所不同，以附带的说明书为准。
实物图
这个电路增加了两个按钮开关，它们最初低于设定的温度，因此总和很低并且是闭合的。
按下启动按钮交流接触器自锁，电热开始发热，当温度超过设定值时，接触器线圈总低断电，发热停止。
实物图
本图增加了两个指示灯，工作指示灯指示交流接触器的辅助正常开启点，接触器只要吸气，工作指示灯亮，停止指示灯指示温度控制器的正常关闭点，停止指示灯指示不工作时。
在实际应用中，最好加一个时间继电器，达到设定的温度倒计时断电，同时加一个报警器。
CHB 系列1-2(1)温控仪表说明书
接线说明A714+81AC220V50Hz G2 -G2 -G1 +G1 +O U T 2/A L M41113O U T 1126510932-B B图1 图2注： 1.图1中OUT1为主输出，如是AC 30A/220V 则仅有一对常开点；OUT2 一般用于报警或制冷2.图2为移项表的接线图，OUT1与OUT2为同时输出3. 继电器触点输出。
触点AC 3A/220V （阻性负载）4.逻辑电平（用于固态继电器）DC 0~12V ，输出的最大电流值5.双向可控硅过零触发，用于控制晶闸管输出接线图：①继电器触点开关输出(NO ：常开) ②逻辑电平输出 ③ 双向可控硅过零触发输出NLJOUTOUTG1G2LNOUTLRSSRN仪表自整定功能 启动自整定：1. 启动自整定时，加热系统须处在工作状态，测温温度要求低于设定温度。
2. 按“SET ”键约5秒，进入参数设定状态，连续按“SET ”键 直至出现参数“LKV ”，将此参数值改为1。
再按“SET ”键至出现参数“ATV ”时，输入相应自整定类型号（1,2，3可选，一般用1），按“SET ”键约5秒AT 灯亮，SV 数据闪动，仪表开始自整定。
3. 长按“<”或“Ⅴ”键约5秒后放开，可以直接进入自整定状态自整定结束后，AT 灯灭，仪表自动运算出一组适合加热系统的参数，仪表按新的PID 参数进行控制。
新的PID 参数可在仪表上查找。
AT开始AT结束AT计算SVPVON ON OFF OFFPID控制ON-OFF控制CHB 系列 智能温度控制仪使用说明书首先感谢您选用汇邦产品，CN 系列是公司潜心研发的普及型智能温度控制仪。
它是以计算机芯片作主控单元，采用多重数字滤波电路、干扰自动恢复、PID 控制及自整定等功能。
产品具有测量精度高、控温准确稳定，抗干扰能力强、操作简单等优点，此款仪表适应性广、性价比极高.技术指标额定电压 180V ～240V ，50Hz 电源功耗 5W 准确度等级 1级 分辨率 1℃环境温度 0℃～50℃ 相对湿度 35%～85%（无冷凝） 接线方式接线端子产品符合《Q/320401HBD001-2000XMT 系列PID 智能温度调节仪》标准的要求型号编制说明CHB □ □ □ □ □ □ □ □ □ □ □ (1) (2) (3) (4) (5) (6) (7) (8) (9) (10) (11)序 号 名 称 说 明⑴ 外 型 401: 48mm*48mm*100mm 402: 48mm*96mm*65mm 702: 72mm*72mm*85mm 902: 96mm*96mm*65mm ⑵ 控制方式 0：PID 控制 1: 位式控制 ⑶ 输入方式 1：热电偶输入 2：热电阻输入 ⑷ 输出方式 1：断续输出⑸ 制冷方式 0: 无制冷 1：位式制冷 2：比例制冷 ⑹ 报警方式 0:无报警 1:上限报警 2:下限报警 ⑺ 输入类型 1：K 分度 2：E 分度 3：Pt100 4：Cu50 6：J 分度 ⑻输出类型1：继电器触点开关输出 2:逻辑电平输出（用于控制SSR ）3：单相可控硅过零触发输出（用于控制晶闸管） ⑼制冷类型0：无制冷输出 1：继电器触点开关输出 2：逻辑电平输出（用于控制SSR ）3：单相可控硅过零触发输出（用于控制晶闸管）®地 址：江苏省常州市新北区天安工业村A 加6楼总 机：9 销售热线：7 售后服务：2 传 真：2E-mail ：网 址：Http/版本号/修改号：1/2B B -239105612O U T 113114O U T 2G1 -G1 -G2 +G2 +AC220V50Hz18+147A。
汇邦AK系列温控仪表接线图
N L A1
A2
AK6系列 尺寸48*48的 继电器输出接线方法
PT100,CU50红线接10，黄蓝线分别接8,9
K,E,J 接10+，9-
交流接触器线圈
AC220V
注意：此仪表热电阻的接线方法与GT8系列的接线有所不同,请按此接线图正确接线。
AK6系列尺寸48*48的逻辑电平输出接线方法
N L +
-
注意：此仪表 热电阻 的接线方法与GT8系列的接线有所不同,请按此接线图正确接线。
AK6系列 尺寸48*96/ 72*72/ 96*96的 继电器输出接线方法
PT100,CU50红线接10，黄蓝线分别接8,9
K,E,J 接10+，9-
固态继电器输入端
AC220V
注意：此仪表热电阻的接线方法与GT8系列的接线有所不同,请按此接线图正确接线。
AK6系列尺寸48*96/ 72*72/ 96*96的逻辑电平输出接线方法
注意：此仪表热电阻的接线方法与GT8系列的接线有所不同,请按此接线图正确接线。
CHB系列温控仪表说明书
接线说明 A714+81AC220V50Hz G2 -G2 -G1 +G1 +O U T 2/A L M41113O U T 1126510932-B B图1 图2注： 1.图1中OUT1为主输出，如是AC 30A/220V 则仅有一对常开点；OUT2 一般用于报警或制冷2.图2为移项表的接线图，OUT1与OUT2为同时输出3. 继电器触点输出。
触点AC 3A/220V （阻性负载）4.逻辑电平（用于固态继电器）DC 0~12V ，输出的最大电流值5.双向可控硅过零触发，用于控制晶闸管输出接线图：①继电器触点开关输出(NO ：常开) ②逻辑电平输出 ③ 双向可控硅过零触发输出NLJOUTOUTG1G2LNOUTLRSSRN仪表自整定功能B B -239105612O U T 113114O U T 2G1 -G1 -G2 +G2 +AC220V50Hz18+147A启动自整定：1.启动自整定时，加热系统须处在工作状态，测温温度要求低于设定温度。
2.按“SET”键约5秒，进入参数设定状态，连续按“SET”键直至出现参数“LKV”，将此参数值改为1。
再按“SET”键至出现参数“ATV”时，输入相应自整定类型号（1,2，3可选，一般用1），按“SET”键约5秒AT灯亮，SV数据闪动，仪表开始自整定。
3.长按“<”或“Ⅴ”键约5秒后放开，可以直接进入自整定状态自整定结束后，AT灯灭，仪表自动运算出一组适合加热系统的参数，仪表按新的PID参数进行控制。
新的PID参数可在仪表上查找。
CHB系列智能温度控制仪使用说明书首先感谢您选用汇邦产品，CN系列是公司潜心研发的普及型智能温度控制仪。
它是以计算机芯片作主控单元，采用多重数字滤波电路、干扰自动恢复、PID控制及自整定等功能。
产品具有测量精度高、控温准确稳定，抗干扰能力强、操作地址：江苏省常州市新北区天安工业村A加6楼简单等优点，此款仪表适应性广、性价比极高.技术指标产品符合《Q/320401HBD001-2000XMT系列PID智能温度调节仪》标准的要求型号编制说明CHB□□□□□□□□□□□(1) (2) (3) (4) (5) (6) (7) (8) (9) (10) (11)单位：毫米面板各部分说明⑴设定键（SET）⑵移位键（R/S）⑶减值键（Ⅴ）⑷增值键（Λ）⑸测量值显示单元（PV）⑹设定值显示单元（SV）⑺控制输出1指示灯（OUT1,绿色）⑻控制输出2指示灯（OUT2,绿色）⑼报警指示灯（ALM ,红色）⑽自整定指示灯（AT，红色）操作值，SPv=0 （无需回差值，则dv=0）。
RkcCH402温控器接线图
RkcCH402温控器接线图RKC温控器CH402接线图温控器俗称温控表，产地为日本理化株式。
广泛用于塑胶、电炉等行业。
是一种工业控制器、对于工业制造厂家是必不可少的测量仪器。
它的控制方法分为2种加热与冷却，一般工业上多采用通过电阻的发热方式实现单回路加热模式进行调节控制的。
东莞联硕机电在从事这块领域十余载，大大小小各地的商家、厂家都会采购我们的温控器需求。
并得到客户的好评。
控制动作PID控制（ON-OFF，P，PI，PD控制）a)自动演算功能（AT）①自调方式：限制周期法②AT周期：1.5b)自主校正设定改变时，自主校正即建立*加热/制冷PID控制动作除外控制输出a)继电器接点输出：250VAC 3A（带负荷）1a连接*电气性：超过300,000次，额定负荷b)电压脉冲输出：0—12VDC（负荷电阻：超过600Ω）c)电流输出：4—20mADC（负荷电阻：低于600Ω）d)闸流控制管驱动用触发器输出：零测法中容量驱动e)闸流控制管输出：额定0.5A（环境温度低于40℃）温度报警警报输出[ALM1]N：没有警报A：高偏差警报B：低偏差警报C：偏差高/低警报D：联合警报E：高偏差警报并持续F：低偏差警报并持续G：偏差高/低警报并持续H：高进度警报L：低进度警报并持续J：低进度警报K：高进度警报并持续7：警报输出[ALM1]N：没有警报A：高偏差警报B：低偏差警报C：偏差高/低警报D：联合警报E：高偏差警报并持续F：低偏差警报并持续G：偏差高/低警报并持续H：高进度警报L：低进度警报并持续J：低进度警报K：高进度警报并持续报警点：双报警（分别设定）报警种类：偏差报警（上限，下限，上下限，范围内）过程值输入报警（上限，下限）设定值报警（上限，下限）*可以选择待机机能（设定值报警除外）控制环断线报警（LBA）LBA设定时间：0.1—200.0min*不能设定为0.0minLBA不感带：0-9999℃[°F]（温度输入）0-量程（电压/电流输入）*如果设定为0，LBA不动作。
温控器的接线图和原理图
温控器接线图及原理图温度控制器的原理: 称为主温度控制器或温度控制器。
通过毛细管的末端感受冰箱内部的温度，并相应地传递压力。
当其低于旋钮的预设停止温度时，触点弹簧翻转，开关断开。
当温度高于旋钮的预设起始点时，触点弹簧翻转，开关接通。
温度控制器的接线图和工作原理如图所示。
热电偶检测温度。
当温度低于设定值时，“总”和“低”端子上的触点关闭。
接触器通电，加热器打开。
反过来，当温度升高到设定值时，“总”和“低”端子中的触点被分开。
打开接触器，断开加热器电源。
控制温度控制器最简单的方法是在控制目标范围内安装温度传感器，传感器向温度控制器提供温度信号，温度控制器可以设定目标值，以加热控制为例，然后在目标值以下，温度控制器输出，控制加热器的后端工作，使目标温度达到目标值时输出。
现在很多的温度控制器都是多功能的，要有很多细节的功能，比如pid 控制。
常用的温度控制器接线方法连接温度控制器，只有电源、温度传感器、温度控制器和控制器四个部分。
每个温度控制仪表上都有一个接线图。
有张图表显示了该连接什么。
下面我将按照下面的图表来简要描述如何布线。
1.如果你用的是热电偶传感器，连接1和2个接线端子，1减2 + 。
如果你使用的是热敏电阻，那么红端通常连接到3号端子，另外两个连接到1号和2号端子。
所述15和13通过导线连接，所述12连接到所述接触器，所述接触器的另一部分连接到所述16形成电路。
15和16是ac。
9和10是接报警器，接线是注意与电源串联在一起！2.123一般接传感器线。
4空白。
567为一组接点，6是公共点。
高总低为一组接点，总是公共点。
高和总是NC。
低和总是NO。
地为仪表接地，中为零线，相为相线。
(交流220V电源)实际内部的地线是悬空的，不用接线。
接触器的A2接零线，A1接温控器的NO，温控器的com接火线。
火线零线进温控器的相、中。
仪表前方有2个调整盘，中间有个拨钮。
调整盘为一个高一个低，两个盘高的对应后面的567，低的对应后面的高总低。
