怎么快速看懂温控仪的接线图

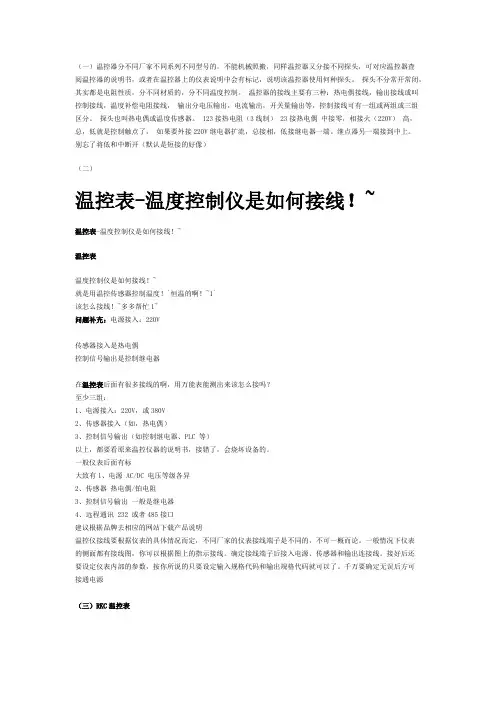

温控表的接线方法
（一）温控器分不同厂家不同系列不同型号的，不能机械照搬，同样温控器又分接不同探头，可对应温控器查阅温控器的说明书，或者在温控器上的仪表说明中会有标记，说明该温控器使用何种探头。
探头不分常开常闭，其实都是电阻性质，分不同材质的，分不同温度控制。
温控器的接线主要有三种：热电偶接线，输出接线或叫控制接线，温度补偿电阻接线，输出分电压输出，电流输出，开关量输出等，控制接线可有一组或两组或三组区分。
探头也叫热电偶或温度传感器。
123接热电阻（3线制） 23接热电偶中接零，相接火（220V）高，总，低就是控制触点了，如果要外接220V继电器扩流，总接相，低接继电器一端。
继点器另一端接到中上。
别忘了将低和中断开（默认是短接的好像）（二）温控表-温度控制仪是如何接线！~温控表-温度控制仪是如何接线！~温控表温度控制仪是如何接线！~就是用温控传感器控制温度！`恒温的啊！~1`该怎么接线！~多多帮忙1~问题补充：电源接入：220V传感器接入是热电偶控制信号输出是控制继电器在温控表后面有很多接线的啊，用万能表能测出来该怎么接吗？至少三组：1、电源接入：220V，或380V2、传感器接入（如，热电偶）3、控制信号输出（如控制继电器、PLC 等）以上，都要看原来温控仪器的说明书，接错了，会烧坏设备的。
一般仪表后面有标大致有1、电源 AC/DC 电压等级各异2、传感器热电偶/铂电阻3、控制信号输出一般是继电器4、远程通讯 232 或者485接口建议根据品牌去相应的网站下载产品说明温控仪接线要根据仪表的具体情况而定，不同厂家的仪表接线端子是不同的，不可一概而论。
一般情况下仪表的侧面都有接线图，你可以根据图上的指示接线。
确定接线端子后接入电源、传感器和输出连接线。
接好后还要设定仪表内部的参数，按你所说的只要设定输入规格代码和输出规格代码就可以了。
千万要确定无误后方可接通电源（三）RKC温控表一、简介RKC温控表，也叫RKC温控器，是日本理化株式会社的核心产品，主要产品为C/CB/CH/CD，P等系列，广泛应用于塑胶、电炉等行业，是一种工业温度控制器，是目前中国大陆工业温控表的主流品牌，其精度高，质量可靠耐用等特点赢得广大用户的口碑。
BWD-3K320型温控器接线图
6.3 交流220V有源输出型后板：1、2为报警端口，超温报警时，这两个端口接通，
输出一个开关信号给远方控制柜。
3、4为跳闸接线端口，超高温跳闸时，这两个端口接通，输出一个开关信号控制自动跳闸。
5、6为电源接线端口，外界交流220V电源，作为温控仪工作电源。
8、9为故障输出接线端口。
当温控仪出现故障时，8、9端子接通。
当不开风机时，10、12两端没有电压输出；当开风机时，10、12两端有交流220V输出。
7、11、13、14为空端口，本输出后板型接线方式只能控制单相风机。
接线图见图样一（DB9为RS485通讯接口）和图样二
图样一
七、产品安装
用1.5mm厚的铁板做个支架，中间开个矩形孔（154mm*77mm），将温控仪塑壳推进矩形孔到底，因为温控仪塑壳两侧有四个弹性卡会自动卡住。
铁支架上8mm孔用于安装螺钉固定在干式变压器上。
温控器外形尺寸和温控仪固定支架如下：。
温控仪表接线
温控仪表接线我们总结了一下，最常见就是不会接线。
其实接温控仪很简单，无非是四样东西-电源，温度传感器，温控仪，还有控制器。
每个温控仪表上都有一张接线图。
都会有图表注明该接什么东西。
下面我就按照下图来简单的介绍一下如何接线。
（仅供参考）如果你使用的是热点偶的传感器，那么你就接1和2两个端子，1负2正。
如果你接的是热电阻的话，那么一般红色的一端接在3号端子上，其余两个接在1和2上。
15和13用根导线连起来，12接在接触器上，接触器的另一段接在16上，组成一个回路。
15和16是接交流电源。
9和10是接报警，接线是要注意要和电源串联在一起！是我又画的正确的接线法,希望再有此问题的朋友能够正确解决火线接5，零线接4，从5并一根线到2｛总）。
从3接一根线到继电器线圈，继电器线圈另一端接零线。
如温度控反了，3，调到1，接线。
热电偶按表上符号十接红线，一接录线。
继电器的常开触点控制交流接触器线圈通断。
交流接触器控加热管。
接线原理：以XMT-101、102为例，1.2.3接温感线，如温感线是二根，接1.3，然后把2.3短接，‘地’接地，‘中’接零，‘相’接火，‘相、总’接触器线圈，当在设定温度以上工作时，‘中’接‘低’，设定温度以下工作时，‘中’接‘高’提问人的追问2010-07-16 21:04按图接好了到了设定温度红灯没亮是什么原因啊回答人的补充2010-07-16 21:40YI一般要高出2--3度红灯才亮，低2--3度录灯亮，提问人的追问2010-07-16 22:09不行啊我设定温度为40度都到了50多度了红灯还没亮感温棒有3个线头调换位置显示负值换好显示正常值了但是红灯不亮你可以把1，2和3脚接感温探头，23和24接220伏电源，15，16，17接报警输出就可以。
智能温控器接线：1、2#端子接报警输出，3、4、5#端子接温度传感器，6、7、8#端子接控制输出，9、10#端子接电源输入（AC:220V），供参考。
温控表的接线方法
（一）温控器分不同厂家不同系列不同型号的，不能机械照搬，同样温控器又分接不同探头，可对应温控器查阅温控器的说明书，或者在温控器上的仪表说明中会有标记，说明该温控器使用何种探头。
探头不分常开常闭，其实都是电阻性质，分不同材质的，分不同温度控制。
温控器的接线主要有三种：热电偶接线，输出接线或叫控制接线，温度补偿电阻接线，输出分电压输出，电流输出，开关量输出等，控制接线可有一组或两组或三组区分。
探头也叫热电偶或温度传感器。
123接热电阻（3线制） 23接热电偶中接零，相接火（220V）高，总，低就是控制触点了，如果要外接220V继电器扩流，总接相，低接继电器一端。
继点器另一端接到中上。
别忘了将低和中断开（默认是短接的好像）（二）温控表-温度控制仪是如何接线！~温控表-温度控制仪是如何接线！~温控表温度控制仪是如何接线！~就是用温控传感器控制温度！`恒温的啊！~1`该怎么接线！~多多帮忙1~问题补充：电源接入：220V传感器接入是热电偶控制信号输出是控制继电器在温控表后面有很多接线的啊，用万能表能测出来该怎么接吗？至少三组：1、电源接入：220V，或380V2、传感器接入（如，热电偶）3、控制信号输出（如控制继电器、PLC 等）以上，都要看原来温控仪器的说明书，接错了，会烧坏设备的。
一般仪表后面有标大致有1、电源 AC/DC 电压等级各异2、传感器热电偶/铂电阻3、控制信号输出一般是继电器4、远程通讯 232 或者485接口建议根据品牌去相应的网站下载产品说明温控仪接线要根据仪表的具体情况而定，不同厂家的仪表接线端子是不同的，不可一概而论。
一般情况下仪表的侧面都有接线图，你可以根据图上的指示接线。
确定接线端子后接入电源、传感器和输出连接线。
接好后还要设定仪表内部的参数，按你所说的只要设定输入规格代码和输出规格代码就可以了。
千万要确定无误后方可接通电源（三）RKC温控表一、简介RKC温控表，也叫RKC温控器，是日本理化株式会社的核心产品，主要产品为C/CB/CH/CD，P等系列，广泛应用于塑胶、电炉等行业，是一种工业温度控制器，是目前中国大陆工业温控表的主流品牌，其精度高，质量可靠耐用等特点赢得广大用户的口碑。
温控表的接线方法
（一）温控器分不同厂家不同系列不同型号的，不能机械照搬，同样温控器又分接不同探头，可对应温控器查阅温控器的说明书，或者在温控器上的仪表说明中会有标记，说明该温控器使用何种探头。
探头不分常开常闭，其实都是电阻性质，分不同材质的，分不同温度控制。
温控器的接线主要有三种：热电偶接线，输出接线或叫控制接线，温度补偿电阻接线，输出分电压输出，电流输出，开关量输出等，控制接线可有一组或两组或三组区分。
探头也叫热电偶或温度传感器。
123接热电阻（3线制） 23接热电偶中接零，相接火（220V）高，总，低就是控制触点了，如果要外接220V继电器扩流，总接相，低接继电器一端。
继点器另一端接到中上。
别忘了将低和中断开（默认是短接的好像）（二）温控表-温度控制仪是如何接线！~温控表-温度控制仪是如何接线！~温控表温度控制仪是如何接线！~就是用温控传感器控制温度！`恒温的啊！~1`该怎么接线！~多多帮忙1~问题补充：电源接入：220V传感器接入是热电偶控制信号输出是控制继电器在温控表后面有很多接线的啊，用万能表能测出来该怎么接吗？至少三组：1、电源接入：220V，或380V2、传感器接入（如，热电偶）3、控制信号输出（如控制继电器、PLC 等）以上，都要看原来温控仪器的说明书，接错了，会烧坏设备的。
一般仪表后面有标大致有1、电源 AC/DC 电压等级各异2、传感器热电偶/铂电阻3、控制信号输出一般是继电器4、远程通讯 232 或者485接口建议根据品牌去相应的网站下载产品说明温控仪接线要根据仪表的具体情况而定，不同厂家的仪表接线端子是不同的，不可一概而论。
一般情况下仪表的侧面都有接线图，你可以根据图上的指示接线。
确定接线端子后接入电源、传感器和输出连接线。
接好后还要设定仪表内部的参数，按你所说的只要设定输入规格代码和输出规格代码就可以了。
千万要确定无误后方可接通电源（三）RKC温控表一、简介 RKC温控表，也叫RKC温控器，是日本理化株式会社的核心产品，主要产品为C/CB/CH/CD，P等系列，广泛应用于塑胶、电炉等行业，是一种工业温度控制器，是目前中国大陆工业温控表的主流品牌，其精度高，质量可靠耐用等特点赢得广大用户的口碑。
220v、380V二相三相温控仪接线实物图
AC220V
火零 线线
A2 L1
地
GND GND
VCC VCC
220V电机 A1
1号模块 2号模块 B A
DO6 DO5 DO4 DO3 DO2 DO1 COM1 ALM2 ALM1 VOUT COM3
DI5 DI4 DI3 DI2 DI1
B2/TR2A2/TR2+ B1/TR1A1/TR1+ GND 24V
DI3 DI2 DI1
B B2/TR2A A2/TR2+
B1/TR1A1/TR1+ GND 24V
GND GND
VCC VCC
模块通讯 PC通讯 电源
开关量输入
报警 +5V
开关量输出1
智能控制器
模拟量输出 NTC K型
模拟量输入
开关量输出2
AI1 AI2 AI3 AI4 AI5 AI6 AI7 AI8 GND AO1 AO2 GND NTC KK+ COM2 DO7 DO8 DO9 DO10 DO11 DO12
蓝色
光照
棕色 黑色
土壤温湿度
棕色(湿度)
红色
蓝色(温度)
黑色
二氧化碳
蓝色
红色 黑色
蓝色 黄色(湿度)
氨气 红色 黑色
湿度
棕色 黑色
24V 地
土壤温湿度
棕色(湿度)
红色
蓝色(温度)
黑色
二氧化碳
蓝色
红色 黑色
蓝色 黄色(湿度)
氨气 红色 黑色
湿度
棕色 黑色
24V 地
380V负载接线图
AC220V
火零 线线
A2
温控器接线图
温控器的接线方法时间：2009-7-13 9:31:33? 来源：互联网【大中小】【打印】?????? 温控器(英：Thermostat 日：サーモスタット)是集成编程器与软件并实现智能化控制温度的开关，可以自由调节室内温度，并能按用户要求设定各种时间段的开关和各种预设好的模式下自动运行调节室温；使之达到舒适的温度。
真正达到方便、节能、舒适温暖的理想生活环境.适用于中央空调、单户取暖、地暖及各种燃油、燃气锅炉（壁挂炉）等设备的使用,是理想的温度控制产品及节能产品。
其采用的模糊控制技术如PID控制，P(Proportional)比例+I(Integral)积分+D(Differential)微分控制。
温控器的接线方法：仔细看温控器上的三个脚，它们都有用英文字母和数字两种方法来代替，分别是:H（6）\L（3）\C(4).H（6）接棕色线，是电源的火线；L（3）接灰色线，是灯的火线；C(4)接白色线，是压缩机的火线。
温控器相关知识温度控制器是对空调房间的温度进行控制的电开关设备。
温度控制器所控制的空调房间内的温度范围一般在18℃--28℃。
窗式空调常用的温度控制器是以压力作用原理来推动触点的通与断。
其结构由波纹管、感温包（测试管）、偏心轮、微动开关等组成一个密封的感应系统和一个转送信号动力的系统。
控制方法一般分为两种；一种是由被冷却对象的温度变化来进行控制，多采用蒸气压力式温度控制器，另一种由被冷却对象的温差变化来进行控制，多采用电子式温度控制器。
温控器分为：机械式分为：蒸气压力式温控器、液体膨胀式温控器、气体吸附式温控器、金属膨胀式温控器。
其中蒸气压力式温控器又分为：充气型、液气混合型和充液型。
家用空调机械式都以这类温控器为主。
电子式分为：电阻式温控器和热电偶式温控器。
电路系统的作用：空调机电路系统的作用是控制空调正常和多功能的运行，保护压缩机和风扇电机正常运行。
电路系统的组成部件主要有：温度控制器、热保护器、主控开关、运转电容器，风扇电动机的运转电容器等被固定在控制盒内。
温控器接线图
温控器的接线方法时间：2009-7-13 9:31:33 来源：互联网【大中小】【打印】温控器(英：Thermostat 日：サーモスタット)是集成编程器与软件并实现智能化控制温度的开关，可以自由调节室内温度，并能按用户要求设定各种时间段的开关和各种预设好的模式下自动运行调节室温；使之达到舒适的温度。
真正达到方便、节能、舒适温暖的理想生活环境.适用于中央空调、单户取暖、地暖及各种燃油、燃气锅炉（壁挂炉）等设备的使用,是理想的温度控制产品及节能产品。
其采用的模糊控制技术如PID控制，P(Proportional)比例+I(Integral)积分+D(Differential)微分控制。
温控器的接线方法：仔细看温控器上的三个脚，它们都有用英文字母和数字两种方法来代替，分别是:H（6）\L（3）\C(4).H（6）接棕色线，是电源的火线；L（3）接灰色线，是灯的火线；C(4)接白色线，是压缩机的火线。
温控器相关知识温度控制器是对空调房间的温度进行控制的电开关设备。
温度控制器所控制的空调房间内的温度范围一般在18℃--28℃。
窗式空调常用的温度控制器是以压力作用原理来推动触点的通与断。
其结构由波纹管、感温包（测试管）、偏心轮、微动开关等组成一个密封的感应系统和一个转送信号动力的系统。
控制方法一般分为两种；一种是由被冷却对象的温度变化来进行控制，多采用蒸气压力式温度控制器，另一种由被冷却对象的温差变化来进行控制，多采用电子式温度控制器。
温控器分为：机械式分为：蒸气压力式温控器、液体膨胀式温控器、气体吸附式温控器、金属膨胀式温控器。
其中蒸气压力式温控器又分为：充气型、液气混合型和充液型。
家用空调机械式都以这类温控器为主。
电子式分为：电阻式温控器和热电偶式温控器。
电路系统的作用：空调机电路系统的作用是控制空调正常和多功能的运行，保护压缩机和风扇电机正常运行。
电路系统的组成部件主要有：温度控制器、热保护器、主控开关、运转电容器，风扇电动机的运转电容器等被固定在控制盒内。
温控仪怎么接线
温控仪怎么接线？高总低是什么端子？3张实物图一看就懂
有朋友问温控仪接线怎么样？运行和停止的指示灯怎么接？今天，我们将揭晓。
温控仪
面板介绍
为了方便大家的理解，我们从最简单的开始，温度控制器的接触大致分为三部分: 电源接触，温度传感器接触，继电器输出接触。
一旦这三台机组连接起来，温度控制器就可以正常工作，当然，还有一组直流电源输出，可以直接控制继电器。
今天我们主要看继电器输出，看看这个温度控制器如何连接到交流接触器？
接线图
这是最简单的接线图，连接火线中的零线，连接温度传感器的1 / 2 / 3，有两线热电偶，有三线热电阻，根据不同的情况选择，连接时，注意一组继电器的正负极，高、中、低输出。
热电偶接线
热电阻接线
参数介绍
实物图
为什么这些数字的总和很低？首先，这组继电器是无源的，所以总点连接电源，所以和接触器构成一个控制回路。
当温度低于设定值时，低求和关闭; 当
温度高于设定值时，高求和关闭。
当然，不同的品牌，可能会有所不同，以附带的说明书为准。
实物图
这个电路增加了两个按钮开关，它们最初低于设定的温度，因此总和很低并且是闭合的。
按下启动按钮交流接触器自锁，电热开始发热，当温度超过设定值时，接触器线圈总低断电，发热停止。
实物图
本图增加了两个指示灯，工作指示灯指示交流接触器的辅助正常开启点，接触器只要吸气，工作指示灯亮，停止指示灯指示温度控制器的正常关闭点，停止指示灯指示不工作时。
在实际应用中，最好加一个时间继电器，达到设定的温度倒计时断电，同时加一个报警器。
汇邦AK系列温控仪表接线图
N L A1
A2
AK6系列 尺寸48*48的 继电器输出接线方法
PT100,CU50红线接10，黄蓝线分别接8,9
K,E,J 接10+，9-
交流接触器线圈
AC220V
注意：此仪表热电阻的接线方法与GT8系列的接线有所不同,请按此接线图正确接线。
AK6系列尺寸48*48的逻辑电平输出接线方法
N L +
-
注意：此仪表 热电阻 的接线方法与GT8系列的接线有所不同,请按此接线图正确接线。
AK6系列 尺寸48*96/ 72*72/ 96*96的 继电器输出接线方法
PT100,CU50红线接10，黄蓝线分别接8,9
K,E,J 接10+，9-
固态继电器输入端
AC220V
注意：此仪表热电阻的接线方法与GT8系列的接线有所不同,请按此接线图正确接线。
AK6系列尺寸48*96/ 72*72/ 96*96的逻辑电平输出接线方法
注意：此仪表热电阻的接线方法与GT8系列的接线有所不同,请按此接线图正确接线。
常见温控仪的接线法
常见温控仪的接线法接温控仪，无非是四样东西-电源，温度传感器，温控仪，还有控制器。
每个温控仪表上都有一张接线图。
都会有图表注明该接什么东西。
下面我就按照下图来简单的介绍一下如何接线。
一、如果你使用的是热电偶的传感器，那么你就接1和2两个端子，1负2正。
如果你接的是热电阻的话，那么一般红色的一端接在3号端子上，其余两个接在1和2上。
15和13用根导线连起来，12接在接触器上，接触器的另一段接在16上，组成一个回路。
15和16是接交流电源。
9和10是接报警，接线是要注意要和电源串联在一起！二、123一般接传感器线。
4空白。
567为一组接点，6是公共点。
高总低为一组接点，总是公共点。
高和总是NC。
低和总是NO。
地为仪表接地，中为零线，相为相线。
（交流220V电源）实际内部的地线是悬空的，不用接线。
接触器的A2接零线，A1接温控器的NO，温控器的com接火线。
火线零线进温控器的相、中。
仪表前方有2个调整盘，中间有个拨钮。
调整盘为一个高一个低，两个盘高的对应后面的567，低的对应后面的高总低。
实际温度对应设定温度变化时，接点随之变化。
（一）温控器分不同厂家不同系列不同型号的，不能机械照搬，同样温控器又分接不同探头，可对应温控器查阅温控器的说明书，或者在温控器上的仪表说明中会有标记，说明该温控器使用何种探头。
探头不分常开常闭，其实都是电阻性质，分不同材质的，分不同温度控制。
温控器的接线主要有三种：热电偶接线，输出接线或叫控制接线，温度补偿电阻接线，输出分电压输出，电流输出，开关量输出等，控制接线可有一组或两组或三组区分。
探头也叫热电偶或温度传感器。
123接热电阻（3线制）23接热电偶中接零，相接火（220V）高，总，低就是控制触点了，如果要外接220V继电器扩流，总接相，低接继电器一端。
继点器另一端接到中上。
别忘了将低和中断开（默认是短接的好像）温控表-温度控制仪是如何接线传感器接入是热电偶控制信号输出是控制继电器至少三组：1、电源接入：220V，或380V2、传感器接入（如，热电偶）3、控制信号输出（如控制继电器、PLC等）以上，都要看原来温控仪器的说明书，接错了，会烧坏设备的。
温控器的原理及接线图温控器的“总、高、低”是什么意思？
温控器的原理及接线图温控器的“总、高、低”是什么意思？温度器的原理及接线图温控器的总高低是什么意思？
这是台德力西的数显温控仪。
它的接受信号来自于测温传感器。
工作时，温控器按照设定值产生相应控制，从而输出开关量信号
给执行器，如继电器、接触器、时间继电器等。
加热载体一般有加热棒、加热管、加热丝，测温传感器一般有热电偶（TC）、热电阻（RTD）、热敏电阻等。
题目说的高总低是温控器的开关量输出信号，通常为继电器输出类型。
总是继电器输出的公共端，高是继电器输出关信号，低是输出开信号。
实际使用中，以总高作关信号，总低作开信号。
以接触器为例，假如加热温度达到设置值输出关信号使线圈失电，反之得电。
图中这个接线就很简单，总共12个接线端子。
123接热电阻，456接的是报警，高总低接执行器（继电器、接触器等），中、相接220V电源。
总高低管的是设定值，而报警管的是上下限值。
例如测温范围在0～100℃，设定值在60℃。
正常情况下，高于60摄氏度，那么接触器线圈应该失电，如果线圈没有失电，继续升温到100℃，此时才发生报警信号而驱动报警装置。
RkcCH402温控器接线图
RkcCH402温控器接线图RKC温控器CH402接线图温控器俗称温控表，产地为日本理化株式。
广泛用于塑胶、电炉等行业。
是一种工业控制器、对于工业制造厂家是必不可少的测量仪器。
它的控制方法分为2种加热与冷却，一般工业上多采用通过电阻的发热方式实现单回路加热模式进行调节控制的。
东莞联硕机电在从事这块领域十余载，大大小小各地的商家、厂家都会采购我们的温控器需求。
并得到客户的好评。
控制动作PID控制（ON-OFF，P，PI，PD控制）a)自动演算功能（AT）①自调方式：限制周期法②AT周期：1.5b)自主校正设定改变时，自主校正即建立*加热/制冷PID控制动作除外控制输出a)继电器接点输出：250VAC 3A（带负荷）1a连接*电气性：超过300,000次，额定负荷b)电压脉冲输出：0—12VDC（负荷电阻：超过600Ω）c)电流输出：4—20mADC（负荷电阻：低于600Ω）d)闸流控制管驱动用触发器输出：零测法中容量驱动e)闸流控制管输出：额定0.5A（环境温度低于40℃）温度报警警报输出[ALM1]N：没有警报A：高偏差警报B：低偏差警报C：偏差高/低警报D：联合警报E：高偏差警报并持续F：低偏差警报并持续G：偏差高/低警报并持续H：高进度警报L：低进度警报并持续J：低进度警报K：高进度警报并持续7：警报输出[ALM1]N：没有警报A：高偏差警报B：低偏差警报C：偏差高/低警报D：联合警报E：高偏差警报并持续F：低偏差警报并持续G：偏差高/低警报并持续H：高进度警报L：低进度警报并持续J：低进度警报K：高进度警报并持续报警点：双报警（分别设定）报警种类：偏差报警（上限，下限，上下限，范围内）过程值输入报警（上限，下限）设定值报警（上限，下限）*可以选择待机机能（设定值报警除外）控制环断线报警（LBA）LBA设定时间：0.1—200.0min*不能设定为0.0minLBA不感带：0-9999℃[°F]（温度输入）0-量程（电压/电流输入）*如果设定为0，LBA不动作。
温控器的原理及接线图温控器的“总、高、低”是什么意思？
温控器的原理及接线图温控器的“总、高、低”是什么意思？温度器的原理及接线图温控器的总高低是什么意思？这是台德力西的数显温控仪。
它的接受信号来自于测温传感器。
工作时，温控器按照设定值产生相应控制，从而输出开关量信号给执行器，如继电器、接触器、时间继电器等。
加热载体一般有加热棒、加热管、加热丝，测温传感器一般有热电偶（TC）、热电阻（RTD）、热敏电阻等。
题目说的高总低是温控器的开关量输出信号，通常为继电器输出类型。
总是继电器输出的公共端，高是继电器输出关信号，低是输出开信号。
实际使用中，以总高作关信号，总低作开信号。
以接触器为例，假如加热温度达到设置值输出关信号使线圈失电，反之得电。
图中这个接线就很简单，总共12个接线端子。
123接热电阻，456接的是报警，高总低接执行器（继电器、接触器等），中、相接220V电源。
总高低管的是设定值，而报警管的是上下限值。
例如测温范围在0～100℃，设定值在60℃。
正常情况下，高于60摄氏度，那么接触器线圈应该失电，如果线圈没有失电，继续升温到100℃，此时才发生报警信号而驱动报警装置。
10 赞踩 1评论分享举报电子老孙科技领域创作者11-08 23:51 关注现以TED2002指针式温度控制为例，它是控制溫度的通用型仪表，它采用先进的集成电路，应用独特的非线性校正技术，把测温传感器反馈给仪表的实时温度值与控制器的预置设定控制值进行快速地逻辑比较丶运算、输出控制以达到稳定控制设置温度的工控目的。
它广泛应用于各种机械设备丶食品烤箱、医疗设备等行业在0一400℃范围内的温度检测和控制。
它的外型和接线方法見下图:.TED200是指针式温度控制器，显示溫度刻度0一400℃范围内，工作电压220v±5，工作环境温度0一50℃继电器输出:一路常开，和一路常闭可选择使用。
输出触点容量:3A(阻性)，1A(感性)。
高总低是一副输出继电器的转换触点，低于设定溫度时“总低”闭合，“高总”断开。
快速看懂智能温控仪接线
方法/ 步骤1: 一些智能温度控制器终端一目了然地标明了如何连接接线方法，当然，只有少数几个如此清楚地标明了，有些只用英语，有些只用符号，有些什么都没有，甚至懒得去哈佛读说明书。
方法/ 步骤2: 连接电源。
我触摸的所有智能温度控制器电源都是ac 220v。
1)看看有没有中文说明。
2)查看是否有ac220v 规范。
3)寻找波浪线，感叹号。
4)电源的终端设在终端的头部或尾部，例如，公共有24个终端，电源设在1号终端和2号终端，或23号终端和24号终端。
方法/ 步骤3: 输入信号。
在你连接到输入信号之前，你需要知道你用的是哪个温度传感器，热电阻还是热电偶？铜的还是白金的热敏电阻？了解你正在使用的温度测量元件将使你更容易连接。
1)看看有没有中文说明。
2)查看是否有输入信号标志。
输入信号通常表示为输入，有时称为。
3)看看是否有温度测量元件的直接指示。
下图: 直接指示使用pt100，布线更方便。
方法/ 步骤4: 对于智能温度控制器，电源线和输入信号线必须连接，否则不能正常使用，输出信号、报警信号和通信信号只起辅助作用，是否连接仍取决于实际需要。
方法/ 步骤5: 接收输出信号。
1)看看有没有中文说明。
2)查看是否有输出信号标志。
输出信号通常用输出来表示，有时简称为out。
3) 寻找迹象。
如下所示: 如果输出是一个电流信号，正电极和负电极都表示。
方法/ 步骤6: 接收报警信号。
1)看看有没有中文说明。
2)看看有没有英文标志。
警报用英语表示，通常用almalm 表示，如下所示。
方法/ 步骤7: 打开通信信号。
如果你需要与主机通信，你需要连接通信信号。
一般来说，如果支持通信，则在终端上指示通信接口，如下所示。
注意：在所有连接正确之前不要启动电源。
汇邦AK6系列 温控仪表接线图
N
L
A1
A2
AK6系列尺寸48＊4８得继电器输出接线方法
注意:此仪表热电阻得接线方法与ＧＴ8系列得接线有所不同,请按此接线图正确接线.
ＡＫ６系列尺寸48*48得逻辑电平输出接线方法
PT100,CU50
红线接10,黄
蓝线分别接
8,9
K,E,J接10+,9- 交流接
触器线
圈
AC220V
N
L +
-
注意：此仪表 热电阻 得接线方法与G Ｔ8系列得接线有所不同，请按此接线图正确接线。
ＡK ６系列 尺寸４8＊96/ 7２*72/ 96＊9６得 继电器输出接线方法
PT100,CU50红线接10,黄蓝线分别接8,9
K,E,J 接10+,9-
固态继电器输入端
AC220V
注意：此仪表热电阻得接线方法与GＴ8系列得接线有所不同，请按此接线图正确接线。
ＡK6系列尺寸４8＊９6／７2*7２/ 96*9６得逻辑电平输出接线方法
注意：此仪表热电阻得接线方法与GＴ8系列得接线有所不同，请按此接线图正确接线。
汇邦AK6系列 温控仪表接线图
N L A1
A2
AK6系列 尺寸48*48的 继电器输出接线方法
PT100,CU50红线接10，黄蓝线分别接8,9
K,E,J 接10+，9-
交流接触器线圈
AC220V
注意：此仪表热电阻的接线方法与GT8系列的接线有所不同,请按此接线图正确接线。
AK6系列尺寸48*48的逻辑电平输出接线方法
N L +
-
注意：此仪表 热电阻 的接线方法与GT8系列的接线有所不同,请按此接线图正确接线。
AK6系列 尺寸48*96/ 72*72/ 96*96的 继电器输出接线方法
PT100,CU50红线接10，黄蓝线分别接8,9
K,E,J 接10+，9-
固态继电器输入端
AC220V
注意：此仪表热电阻的接线方法与GT8系列的接线有所不同,请按此接线图正确接线。
AK6系列尺寸48*96/ 72*72/ 96*96的逻辑电平输出接线方法
注意：此仪表热电阻的接线方法与GT8系列的接线有所不同,请按此接线图正确接线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
怎么快速看懂温控仪的接线图？二线三线的温度
传感器怎么接线？
今天我们要谈谈恒温器的线路。
许多型号的温度控制器，输出方式略有不同，但接线原理是一样的，只要了解其工作原理，任何一个温度控制器都可以直接接线。
电源的主电路通过交流接触器的主触头直接连接到加热装置。
温度传感器此时感知温度低于设定值，加热装置开始工作，当温度达到设定值时，总低开度变为总高导通，接触器线圈失去电触点复位，加热停止温度逐渐降低，当温度低于设定值时，变为总低导通，加热开始循环。
有一个温度“反弹”和大多数恒温器可以设置温度“反弹”范围。
不同牌号
的温度控制器参数和设置略有不同，接线方法要按规格和接线图上的温度控制器。
温度控制器温度控制器上最重要的三组触点：电源触点、高低组继电器输出触点、温度传感器触点。
如上图所示，消防线的零线相位、总公用端、总高度通常是封闭的，总低度通常是开放的。
这些继电器的输出是无源的，需要外部电源才能使用。
123连接到温度传感器上，常见的两线热电偶，一般红线为正极，蓝线为负极，正极和负极不误。
有三线热电阻，两线颜色相同，接线顺序不一致，第三线进入正极端子，两线相同的连接在输入负极和负极外接电源上即可。
（使用两条相同颜色的线来消除线电阻对测量值的影响。
）物理接
线以上是物理参考图，是最常用的接线方法。
按下启动按钮，接触器自锁电热管启动加热，加热到设定温度，断开总和低，接触器断电，加热管停止。
温度控制器接线图一些温度控制器在接点上可能更多，我们以上图为例
13和14电源，12地线（一些内部悬挂不能连接）。
铝标可以连接到报警装置，123连接到温度传感器，6和7相应的 ssr，一组直流信号输出，我们可以用来控制继电器，布线注意正负极。
