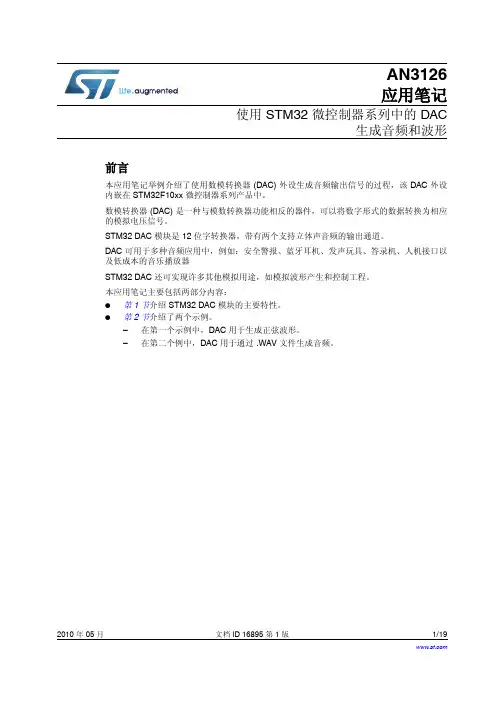

AN3126应用笔记使用 STM32 微控制器系列中的 DAC生成音频和波形前言本应用笔记举例介绍了使用数模转换器 (DAC) 外设生成音频输出信号的过程,该 DAC 外设内嵌在 STM32F10xx 微控制器系列产品中。

数模转换器 (DAC) 是一种与模数转换器功能相反的器件,可以将数字形式的数据转换为相应的模拟电压信号。

STM32 DAC 模块是 12 位字转换器,带有两个支持立体声音频的输出通道。

DAC 可用于多种音频应用中,例如:安全警报、蓝牙耳机、发声玩具、答录机、人机接口以及低成本的音乐播放器STM32 DAC 还可实现许多其他模拟用途,如模拟波形产生和控制工程。

本应用笔记主要包括两部分内容:●第 1 节介绍 STM32 DAC 模块的主要特性。

●第 2 节介绍了两个示例。

—在第一个示例中,DAC 用于生成正弦波形。

—在第二个例中,DAC 用于通过 .WAV 文件生成音频。

2010 年 05 月文档 ID 16895 第 1 版1/19目录AN3126目录1DAC 主要特性. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31.1数据格式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31.2双通道模式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31.3专用定时器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31.4DMA 功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41.5DMA 下溢错误 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51.6白噪声发生器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51.6.1定义 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51.6.2典型应用 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71.7三角波发生器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71.7.1定义 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71.7.2典型应用 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81.8缓冲的输出 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82应用示例 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 102.1使用 DAC 生成正弦波形 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 102.1.1说明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 102.1.2准备数字模式的正弦波形 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 102.1.3修正正弦波频率 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 112.2使用 DAC 实现音频波形播放器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 132.2.1说明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 132.2.2音频波形文件规范 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 132.2.3.WAV 文件格式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 142.3实现音频波形播放器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 3结论 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 4版本历史 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 182/19文档 ID 16895 第 1 版文档 ID 16895 第 1 版3/19AN3126DAC 主要特性1 DAC 主要特性1.1数据格式DAC 可以使用以下三种整型格式的数据:8 位右对齐、12 位右对齐以及 12 位左对齐。

基于STM32的简易信号发生器

基于STM32的简易信号发生器

绍兴文理学院数理信息学院课程设计报告书题目基于STM32的简易信号发生器电子信息工程专业1班姓名xxx指导教师xxx时间2014年7月12日课程设计任务书基于STM32的简易波形发生器摘要函数信号发生器是一种能够产生多种波形,如正弦波、方波、三角波、锯齿波等的电路。

函数信号发生器在电路实验和设备检测中具有十分广泛的用途。

通过对函数波形发生器的原理以及构成分析,可设计一个能变换出以上波形的波形发生器。

本课题采用STM32[1]为控制芯片,采用DDS[2]的设计方法,可将采样点经D/A[3]转换后输出任意波形,可通过调节D/A转换的频率来调节输出波形的频率,也可通过改变取点的起始位置来调节波形的初始相位。

关键词信号发生器STM32 DDS目录课程设计任务书 (I)摘要 (II)1 设计概述 (1)2 设计方案 (2)3 设计实现 (3)3.1 设计框图及流程图 (3)3.2 MCU控制模块 (5)3.3 按键控制模块 (5)3.4 信号输出模块 (6)3.5 LCD显示模块 (8)4 设计验证 (8)5 总结 (11)1设计概述信号发生器作为一种历史悠久的测量仪器,早在20年代电子设备刚出现时就产生了。

随着通信和雷达技术的发展,40年代出现了主要用于测试各种接收机的标准信号发生器,使得信号发生器从定性分析的测试仪器发展成定量分析的测量仪器。

同时还出现了可用来测量脉冲电路或作脉冲调制器的脉冲信号发生器。

自60年代以来信号发生器有了迅速的发展,出现了函数发生器。

这个时期的信号发生器多采用模拟电子技术,由分立元件或模拟集成电路构成,其电路结构复杂,且仅能产生正弦波、方波、锯齿波和三角波等几种简单波形。

自从70年代微处理器出现以后,利用微处理器、模数转换器和数模转换器,硬件和软件使信号发生器的功能扩大,产生比较复杂的波形。

这时期的信号发生器多以软件为主,实质是采用微处理器对D/A的程序控制,就可以得到各种简单的波形。

stm32的DAC输出正弦波

stm32的DAC输出正弦波

自己用的片子是stm32的100,用的DAC通道是:DAC_Channel_1DMA通道是:DMA1_Channel3定时器用的是:TIM6注:直接用例程没有出现预期的波形,主要是应为我用的片子为100,所对应的dac,dma,以及tim与103的对应有所不同,如:100的dac通道1,与dma1的通道3及tim6是捆在一块的。

大家具体调试过程中,要按照自己的芯片型号的参考手册把这几块给对应起来即可。

/* Includes ------------------------------------------------------------------*/#include "stm32f10x_lib.h"/* Private typedef -----------------------------------------------------------*//* Private define ------------------------------------------------------------*/#define DAC1_DHR8R1_Address 0x40007408/* Init Structure definition */DAC_InitTypeDef DAC_InitStructure;DMA_InitTypeDef DMA_InitStructure;TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;/* Private macro -------------------------------------------------------------*//* Private variables ---------------------------------------------------------*/ErrorStatus HSEStartUpStatus;uc16 Sine12bit[32] = {2047, 2447, 2831, 3185, 3498, 3750, 3939, 4056, 4095, 4056,3939, 3750, 3495, 3185, 2831, 2447, 2047, 1647, 1263, 909,599, 344, 155, 38, 0, 38, 155, 344, 599, 909, 1263, 1647};u32 DualSine12bit[32];u8 Idx = 0;/* Private function prototypes -----------------------------------------------*/void RCC_Configuration(void);void GPIO_Configuration(void);void NVIC_Configuration(void);void Delay(vu32 nCount);/* Private functions ---------------------------------------------------------*//****************************************************************************** ** Function Name : main* Description : Main program.* Input : None* Output : None* Return : None******************************************************************************* /int main(void){#ifdef DEBUGdebug();#endif/* System Clocks Configuration */RCC_Configuration();/* GPIO configuration */GPIO_Configuration();/* NVIC Configuration */NVIC_Configuration();/* TIM8 Configuration *//* Time base configuration */TIM_TimeBaseStructInit(&TIM_TimeBaseStructure);TIM_TimeBaseStructure.TIM_Period = 0x19;TIM_TimeBaseStructure.TIM_Prescaler = 0x00;TIM_TimeBaseStructure.TIM_ClockDivision = TIM_CKD_DIV1;TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;TIM_TimeBaseInit(TIM6, &TIM_TimeBaseStructure);/* TIM8 TRGO selection */TIM_SelectOutputTrigger(TIM6, TIM_TRGOSource_Update);/* DAC channel1 Configuration */DAC_InitStructure.DAC_Trigger = DAC_Trigger_T6_TRGO;DAC_InitStructure.DAC_WaveGeneration = DAC_WaveGeneration_None;DAC_InitStructure.DAC_OutputBuffer = DAC_OutputBuffer_Disable;DAC_Init(DAC_Channel_1, &DAC_InitStructure);/* DAC channel2 ConfigurationDAC_Init(DAC_Channel_2, &DAC_InitStructure); *//* Fill Sine32bit table */for (Idx= 0; Idx<32; Idx++){DualSine12bit[Idx] = (Sine12bit[Idx] << 16) + (Sine12bit[Idx]);}/* DMA2 channel4 configuration */DMA_DeInit(DMA1_Channel3); //将dma的通道寄存器设为默认值DMA_InitStructure.DMA_PeripheralBaseAddr = DAC1_DHR8R1_Address; //定义dma外设基地址DMA_InitStructure.DMA_MemoryBaseAddr = (u32)&DualSine12bit;DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralDST; //外设作为数据传输的目的地DMA_InitStructure.DMA_BufferSize = 32; //dma缓存大小DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable; //外设地址寄存器不变 DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable; //内存地址寄存器递增 DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_Word; //外设数据宽度DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_Word;DMA_InitStructure.DMA_Mode = DMA_Mode_Circular; //工作在循环缓存模式,数据传输数目为0时,自动恢复配置初值DMA_InitStructure.DMA_Priority = DMA_Priority_High;DMA_InitStructure.DMA_M2M = DMA_M2M_Disable; //通道未被设置成内存到内存模式,与循环模式相对DMA_Init(DMA1_Channel3, &DMA_InitStructure); //将DMA_InitStructure中指定的参数初始化dma的通道寄存器/* Enable DMA2 Channel4 */DMA_Cmd(DMA1_Channel3, ENABLE); //使能通道/* Enable DAC Channel1 */DAC_Cmd(DAC_Channel_1, ENABLE);/* Enable DAC Channel2 */DAC_Cmd(DAC_Channel_1, ENABLE);/* Enable DMA for DAC Channel2 */DAC_DMACmd(DAC_Channel_1, ENABLE);/* TIM8 enable counter */TIM_Cmd(TIM6, ENABLE);while (1){GPIO_ResetBits(GPIOA , GPIO_Pin_10);}}/****************************************************************************** ** Function Name : RCC_Configuration* Description : Configures the different system clocks.* Input : None* Output : None* Return : None******************************************************************************* /void RCC_Configuration(void){/* RCC system reset(for debug purpose) */RCC_DeInit();/* Enable HSE */RCC_HSEConfig(RCC_HSE_ON);/* Wait till HSE is ready */HSEStartUpStatus = RCC_WaitForHSEStartUp();if(HSEStartUpStatus == SUCCESS){/* Enable Prefetch Buffer */FLASH_PrefetchBufferCmd(FLASH_PrefetchBuffer_Enable);/* Flash 2 wait state */FLASH_SetLatency(FLASH_Latency_2);/* HCLK = SYSCLK */RCC_HCLKConfig(RCC_SYSCLK_Div1);/* PCLK2 = HCLK */RCC_PCLK2Config(RCC_HCLK_Div1);/* PCLK1 = HCLK/2 */RCC_PCLK1Config(RCC_HCLK_Div2);/* PLLCLK = 8MHz * 9 = 72 MHz */RCC_PLLConfig(RCC_PLLSource_HSE_Div1, RCC_PLLMul_3);/* Enable PLL */RCC_PLLCmd(ENABLE);/* Wait till PLL is ready */while(RCC_GetFlagStatus(RCC_FLAG_PLLRDY) == RESET){}/* Select PLL as system clock source */RCC_SYSCLKConfig(RCC_SYSCLKSource_PLLCLK);/* Wait till PLL is used as system clock source */while(RCC_GetSYSCLKSource() != 0x08){}}/* Enable peripheral clocks --------------------------------------------------*//* DMA clock enable */RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA1, ENABLE);/* AFIO and GPIOA Periph clock enable */RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO | RCC_APB2Periph_GPIOA, ENABLE);/* DAC Periph clock enable */RCC_APB1PeriphClockCmd(RCC_APB1Periph_DAC, ENABLE);/* TIM8 Periph clock enable */RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM6, ENABLE);}/****************************************************************************** ** Function Name : GPIO_Configuration* Description : Configures the different GPIO ports.* Input : None* Output : None* Return : None******************************************************************************* /void GPIO_Configuration(void){GPIO_InitTypeDef GPIO_InitStructure;/* Configure DAC channe1 and DAC channel2 outputs pins */GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4 | GPIO_Pin_5|GPIO_Pin_10;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;GPIO_Init(GPIOA, &GPIO_InitStructure);}/****************************************************************************** ** Function Name : NVIC_Configuration* Description : Configures Vector Table base location.* Input : None* Output : None* Return : None******************************************************************************* /void NVIC_Configuration(void){#ifdef VECT_TAB_RAM/* Set the Vector Table base location at 0x20000000 */NVIC_SetVectorTable(NVIC_VectTab_RAM, 0x0);#else /* VECT_TAB_FLASH *//* Set the Vector Table base location at 0x08000000 */NVIC_SetVectorTable(NVIC_VectTab_FLASH, 0x0);#endif}/****************************************************************************** ** Function Name : Delay* Description : Inserts a delay time.* Input : nCount: specifies the delay time length.* Output : None* Return : None******************************************************************************* /void Delay(vu32 nCount){for(; nCount != 0; nCount--);}#ifdef DEBUG/****************************************************************************** ** Function Name : assert_failed* Description : Reports the name of the source file and the source line number* where the assert_param error has occurred.* Input : - file: pointer to the source file name* - line: assert_param error line source number* Output : None* Return : None******************************************************************************* /void assert_failed(u8* file, u32 line){/* User can add his own implementation to report the file name and line number, ex: printf("Wrong parameters value: file %s on line %d\r\n", file, line) *//* Infinite loop */while (1){}}#endif。

基于STM32的DAC信号输出实验设计

基于STM32的DAC信号输出实验设计

近年来嵌入式技 术 的 发 展 迅 速,其 应 用 已 深 入 到 工业、农业、国防、科 研、教 育 以 及 其 他 各 个 领 域,对 各 行 各 业 的 技 术 改 造 提 升 、产 品 更 新 换 代 、加 快 自 动 化 进 程、提高生产力等方面起到了重要的推动作用 . [1G6]
嵌入式系统原理作为电子信息工程和通信工程等 专业的核心课程,理 论 知 识 点 多,覆 盖 学 科 面 广,命 令 操作多,教师讲授难 度 大,学 生 感 觉 内 容 枯 燥 乏 味,无 法产生学习兴趣 . [7G9] 为改变这种状况,我们在 该 课 程 的实 验 教 学 过 程 中 采 用 了 ARM CortexGM3 内 核 的 STM32F103微控 制 器 为 目 标 平 台,结 合 相 应 的 实 验 项目,强化 理 论 与 应 用 实 践 相 结 合,引 导 学 生 独 立 思 考 ,培 养 学 生 的 学 习 兴 趣 和 学 习 积 极 性 、主 动 性 .
DesignofexperimentonDACsignaloutputbasedonSTM32
CHEN Diandian,WANG Yi,JIN Xiaoping
(CollegeofInformationEngineering,ChinaJiliang University,Hangzhou310018,China)
式识别和嵌入式技术. EGmail:hainingcdd@cjlu.edu.cn
系列,本 文 使 用 的 STM32F103ZET6 属 于 增 强 型 系 列 ,模 拟/数 字 (A/D)转 换 、数 字/模 拟 (D/A)转 换 是 该 系列处理的重 要 功 能. 本 文 主 要 利 用 数 字/模 拟 转 换 器 (DAC)、直 接 内 存 访 问 (DMA)和 定 时 器 (TIMER)3 个模块,设计 了 STM32 引 脚 输 出 不 同 的 模 拟 波 形 实 验.DAC 的作用是 将 数 字 量 转 换 成 电 压,DMA 可 以 不占用 CPU 资 源 读 取 内 存 中 的 数 字 量,输 出 波 形 的 周期可以通过修改 TIMER 的定时时间得到.

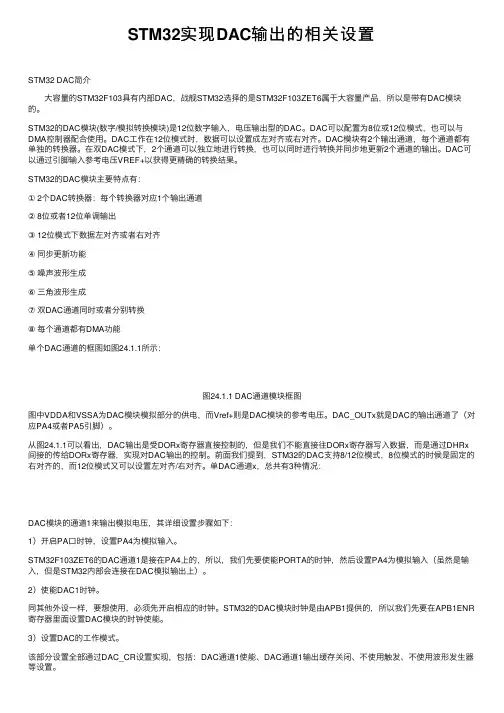

STM32实现DAC输出的相关设置

STM32实现DAC输出的相关设置

STM32实现DAC输出的相关设置STM32 DAC简介⼤容量的STM32F103具有内部DAC,战舰STM32选择的是STM32F103ZET6属于⼤容量产品,所以是带有DAC模块的。

STM32的DAC模块(数字/模拟转换模块)是12位数字输⼊,电压输出型的DAC。

DAC可以配置为8位或12位模式,也可以与DMA控制器配合使⽤。

DAC⼯作在12位模式时,数据可以设置成左对齐或右对齐。

DAC模块有2个输出通道,每个通道都有单独的转换器。

在双DAC模式下,2个通道可以独⽴地进⾏转换,也可以同时进⾏转换并同步地更新2个通道的输出。

DAC可以通过引脚输⼊参考电压VREF+以获得更精确的转换结果。

STM32的DAC模块主要特点有:① 2个DAC转换器:每个转换器对应1个输出通道② 8位或者12位单调输出③ 12位模式下数据左对齐或者右对齐④同步更新功能⑤噪声波形⽣成⑥三⾓波形⽣成⑦双DAC通道同时或者分别转换⑧每个通道都有DMA功能单个DAC通道的框图如图24.1.1所⽰:图24.1.1 DAC通道模块框图图中VDDA和VSSA为DAC模块模拟部分的供电,⽽Vref+则是DAC模块的参考电压。

DAC_OUTx就是DAC的输出通道了(对应PA4或者PA5引脚)。

从图24.1.1可以看出,DAC输出是受DORx寄存器直接控制的,但是我们不能直接往DORx寄存器写⼊数据,⽽是通过DHRx 间接的传给DORx寄存器,实现对DAC输出的控制。

前⾯我们提到,STM32的DAC⽀持8/12位模式,8位模式的时候是固定的右对齐的,⽽12位模式⼜可以设置左对齐/右对齐。

单DAC通道x,总共有3种情况:DAC模块的通道1来输出模拟电压,其详细设置步骤如下:1)开启PA⼝时钟,设置PA4为模拟输⼊。

STM32F103ZET6的DAC通道1是接在PA4上的,所以,我们先要使能PORTA的时钟,然后设置PA4为模拟输⼊(虽然是输⼊,但是STM32内部会连接在DAC模拟输出上)。

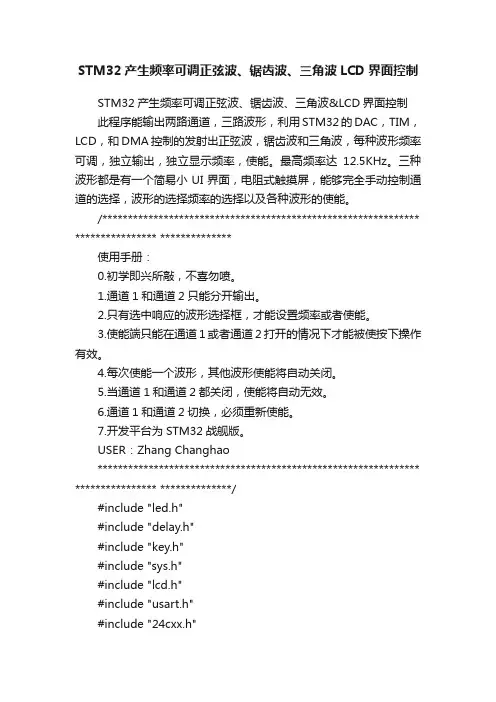

STM32产生频率可调正弦波、锯齿波、三角波LCD界面控制

STM32产生频率可调正弦波、锯齿波、三角波LCD界面控制

STM32产生频率可调正弦波、锯齿波、三角波LCD界面控制STM32产生频率可调正弦波、锯齿波、三角波&LCD界面控制此程序能输出两路通道,三路波形,利用STM32的DAC,TIM,LCD,和DMA控制的发射出正弦波,锯齿波和三角波,每种波形频率可调,独立输出,独立显示频率,使能。

最高频率达12.5KHz。

三种波形都是有一个简易小UI界面,电阻式触摸屏,能够完全手动控制通道的选择,波形的选择频率的选择以及各种波形的使能。

/************************************************************** **************** **************使用手册:0.初学即兴所敲,不喜勿喷。

1.通道1和通道2只能分开输出。

2.只有选中响应的波形选择框,才能设置频率或者使能。

3.使能端只能在通道1或者通道2打开的情况下才能被使按下操作有效。

4.每次使能一个波形,其他波形使能将自动关闭。

5.当通道1和通道2都关闭,使能将自动无效。

6.通道1和通道2切换,必须重新使能。

7.开发平台为STM32战舰版。

USER:Zhang Changhao*************************************************************** **************** **************/#include "led.h"#include "delay.h"#include "key.h"#include "sys.h"#include "lcd.h"#include "usart.h"#include "24cxx.h"#include "flash.h"#include "touch.h"#include "STM32_WaveOutput.h"u8 t,Mode1,Mode2,Mode1_Flag,Mode2_Flag;u8 sinewave_flag,sawtooth_flag,triangle_flag,sinewave_mode,sawtooth_mode,triangle_mode;u8 sinewave_en,sawtooth_en,triangle_en;u8 sinewave_fre,sawtooth_fre,triangle_fre;u8 output_wave;u16 output_fre;#define MODE1 1#define MODE2 2#define sinewave 1#define sawtooth 2#define triangle 3void wave_show(u8 wavemode);void en_show(u8 wavemode);void Mode_Show(u8 mode);void wave_fre(u8 wavemode);void judge_tongdao();void judge_wave();void judge_en();void judge_fre();void show_init();void fengbi_tongdao();int main(void){delay_init(); //延时函数初始化NVIC_Configuration(); //设置NVIC中断分组2:2位抢占优先级,2位响应优先级uart_init(9600); //串口初始化为9600LED_Init(); //LED端口初始化LCD_Init();KEY_Init();tp_dev.init();show_init();while(1){t=TP_Scan(0);if(t){t=0;// printf("%d,%d\r\n",tp_dev.x[0],tp_dev.y[0]);judge_tongdao();judge_wave();judge_en();judge_fre();if(sinewave_en==1||sawtooth_en==1||triangle_en==1) {if(Mode1_Flag!=DISABLE){if(sinewave_en){output_wave=sinewave;output_fre=sinewave_fre*100;}else if(sawtooth_en){output_wave=sawtooth;output_fre=sawtooth_fre*100;}else if(triangle_en){output_wave=triangle;output_fre=triangle_fre*100;}printf("%d,%d\r\n",output_wave,output_fre);Wave_Init((output_wave-1),output_fre,ENABLE,(output_wave-1),output_fre,DISABLE); // printf("%d\r\n",TIM_TimeBaseStructure.TIM_Period);// Set_WaveFre(0,output_fre);}else if(Mode2_Flag!=DISABLE){if(sinewave_en){output_wave=sinewave;output_fre=sinewave_fre*100;}else if(sawtooth_en){output_wave=sawtooth;output_fre=sawtooth_fre*100;}else if(triangle_en){output_wave=triangle;output_fre=triangle_fre*100;}Wave_Init((output_wave-1),output_fre,DISABLE,(output_wave-1),output_fre,ENABLE);printf("%d,%d\r\n",output_wave,output_fre); }}else{Wave_Init(0,1,DISABLE,0,1,DISABLE);}} //if(t)LED1=!LED1;delay_ms(100);}}void show_init(){//清屏LCD_Clear(CYAN);POINT_COLOR=BROWN;//设置字体为红色LCD_Fill(0,0,2,320,BROWN);LCD_Fill(0,0,240,2,BROWN) ;LCD_Fill(0,318,240,320,BROWN);LCD_Fill(238,0,240,320,BROWN);LCD_Fill(7,7,9,313,BROWN);LCD_Fill(7,7,233,9,BROWN) ;LCD_Fill(7,311,233,313,BROWN);LCD_Fill(231,7,233,313,BROWN);LCD_DrawLine(0,0,7,7);LCD_DrawLine(233,313,240,320);LCD_DrawLine(233,7,240,0);LCD_DrawLine(7,313,0,320);//通道1 2的初始化POINT_COLOR=RED;//设置字体为红色LCD_Fill(20,20,110,65,MAGENTA);LCD_ShowString(38,35,80,16,16,"Output1");LCD_Fill(130,20,220,65,MAGENTA);LCD_ShowString(148,35,80,16,16,"Output2");//正弦初始化LCD_Fill(50,80,145,110,LIGHTGREEN) ;LCD_ShowString(67,88,64,16,16,"SineWave"); LCD_Fill (155,80,200,110,RED) ;POINT_COLOR=GREEN;Draw_Circle(55,125,13);LCD_DrawLine(42,125,68,125);LCD_DrawLine(55,112,55,138);POINT_COLOR=BROWN;Draw_Circle(168,125,13);LCD_DrawLine(155,125,181,125) ;LCD_ShowString(72,120,80,16,16,"Fre:0.0KHz");//锯齿初始化POINT_COLOR=RED;LCD_Fill(50,150,145,180,DARKBLUE);LCD_ShowString(67,158,64,16,16,"SawTooth"); LCD_Fill (155,150,200,180,RED) ;POINT_COLOR= GREEN;Draw_Circle(55,195,13);LCD_DrawLine(42,195,68,195);LCD_DrawLine(55,182,55,208);POINT_COLOR=BROWN;Draw_Circle(168,195,13);LCD_DrawLine(155,195,181,195);LCD_ShowString(72,190,80,16,16,"Fre:0.0KHz");//三角初始化POINT_COLOR=RED;LCD_Fill(50,220,145,250,YELLOW) ;LCD_ShowString(63,228,64,16,16,"triangle"); LCD_Fill(155,220,200,250,RED) ;POINT_COLOR= GREEN;Draw_Circle(55,265,13);LCD_DrawLine(42,265,68,265);LCD_DrawLine(55,252,55,278);POINT_COLOR= BROWN;Draw_Circle(168,265,13);LCD_DrawLine(155,265,181,265);LCD_ShowString(72,260,80,16,16,"Fre:0.0KHz");LED0=0;//张长浩POINT_COLOR=DARKBLUE;LCD_ShowString(65,295,168,16,16,"BY:Zhang Changhao^_^");POINT_COLOR= BROWN;}void judge_tongdao(){//通道1 2 的识别操作if((tp_dev.x[0]>19)&&(tp_dev.x[0]<111)&&(tp_dev.y[0]>19)&&(tp_dev.y[0]<66)){ printf("\r\n");if(Mode1_Flag){Mode1_Flag=0;Mode1=DISABLE;//fengbi_tongdao();Mode_Show(MODE1);}else{Mode1_Flag=1;if(Mode2_Flag){Mode2=0;Mode2_Flag=0;Mode_Show(MODE2) ;}Mode1=ENABLE;Mode_Show(MODE1);}fengbi_tongdao();}else if((tp_dev.x[0]>129)&&(tp_dev.x[0]<221) &&(tp_dev.y[0]>19)&&(tp_dev.y[0]<66)) {if(Mode2_Flag){Mode2_Flag=0;Mode2=DISABLE;//fengbi_tongdao();Mode_Show(MODE2);}else{Mode2_Flag=1;if(Mode1_Flag){Mode1=0;Mode1_Flag=0;Mode_Show(MODE1);}Mode2=ENABLE;Mode_Show(MODE2) ;}fengbi_tongdao();}}void judge_wave(){//三个波的识别操作if((tp_dev.x[0]>49)&&(tp_dev.x[0]<146)&&(tp_dev.y[0]>79)&&(tp_dev.y[0]<111)) { if(sinewave_flag){sinewave_flag=0;sinewave_mode=DISABLE;wave_show(sinewave);}else{sinewave_flag=1;if(sawtooth_flag){sawtooth_flag=0;sawtooth_mode=0;wave_show(sawtooth) ;}else if(triangle_flag){triangle_flag=0;triangle_mode=0;wave_show(triangle) ;}sinewave_mode=ENABLE;wave_show(sinewave);}}///////////////else if((tp_dev.x[0]>49)&&(tp_dev.x[0]<146) &&(tp_dev.y[0]>149)&&(tp_dev.y[0]<181)) {if(sawtooth_flag){sawtooth_flag=0;sawtooth_mode=DISABLE;wave_show(sawtooth);}else{sawtooth_flag=1;if(sinewave_flag){sinewave_flag=0;sinewave_mode=0;wave_show(sinewave) ;}else if(triangle_flag){triangle_flag=0;triangle_mode=0;wave_show(triangle) ;}sinewave_mode=ENABLE;wave_show(sawtooth);}}///////////////////////////////////else if((tp_dev.x[0]>49)&&(tp_dev.x[0]<146) &&(tp_dev.y[0]>219)&&(tp_dev.y[0]<251)) {if(triangle_flag){triangle_flag=0;triangle_mode=DISABLE;wave_show(triangle);}else{triangle_flag=1;if(sinewave_flag){sinewave_flag=0;sinewave_mode=0;wave_show(sinewave) ;}if(sawtooth_flag){sawtooth_flag=0;sawtooth_mode=0;wave_show(sawtooth) ;}triangle_mode=ENABLE;wave_show(triangle);}}}void judge_en(){//三种波的使能显示if((tp_dev.x[0]>154)&&(tp_dev.x[0]<201) &&(tp_dev.y[0]>79)&&(tp_dev.y[0]<111)) { if(sinewave_flag&&(Mode1||Mode2)){if(sinewave_en){sinewave_en=0;en_show(sinewave);}else{sinewave_en=1;if(sawtooth_en){sawtooth_en=0;en_show(sawtooth) ;}else if(triangle_en)triangle_en=0;wave_show(triangle) ;}en_show(sinewave);}}else{sinewave_en=0;en_show(sinewave);}}///////////////else if((tp_dev.x[0]>154)&&(tp_dev.x[0]<201) &&(tp_dev.y[0]>149)&&(tp_dev.y[0]<181)) {if(sawtooth_flag&&(Mode1||Mode2)){if(sawtooth_en){sawtooth_en=0;en_show(sawtooth);}else{sawtooth_en=1;if(sinewave_en){sinewave_en=0;en_show(sinewave) ;else if(triangle_en){triangle_en=0;en_show(triangle) ;}en_show(sawtooth);}}else{sawtooth_en=0;en_show(sawtooth);}}///////////////////////////////////else if((tp_dev.x[0]>154)&&(tp_dev.x[0]<201) &&(tp_dev.y[0]>219)&&(tp_dev.y[0]<251)) {if(triangle_flag&&(Mode1||Mode2)){if(triangle_en){triangle_en=0;en_show(triangle);}else{triangle_en=1;if(sinewave_en){sinewave_en=0;en_show(sinewave) ;}if(sawtooth_en){sawtooth_en=0;en_show(sawtooth) ;}en_show(triangle);}}else{triangle_en=0;en_show(triangle);}} //使能判断if(triangle_en==0||sawtooth_en==0||sinewave_en==0){TIM_Cmd(TIM6, DISABLE);TIM_Cmd(TIM2, DISABLE);}}void judge_fre(){// 频率检测if((tp_dev.x[0]-55)*(tp_dev.x[0]-55)+(125-tp_dev.y[0])*(125-tp_dev.y[0])<150){if(sinewave_flag)sinewave_fre+=1;wave_fre(sinewave);}}else if((tp_dev.x[0]-168)*(tp_dev.x[0]-168)+(125-tp_dev.y[0])*(125-tp_dev.y[0])<150){if(sinewave_flag){sinewave_fre-=1;wave_fre(sinewave);}}else if((tp_dev.x[0]-55)*(tp_dev.x[0]-55)+(195-tp_dev.y[0])*(195-tp_dev.y[0])<150){if(sawtooth_flag){sawtooth_fre+=1;wave_fre(sawtooth);}}else if((tp_dev.x[0]-168)*(tp_dev.x[0]-168)+(195-tp_dev.y[0])*(195-tp_dev.y[0])<150){if(sawtooth_flag){sawtooth_fre-=1;wave_fre(sawtooth);}else if((tp_dev.x[0]-55)*(tp_dev.x[0]-55)+(265-tp_dev.y[0])*(265-tp_dev.y[0])<150){if(triangle_flag){triangle_fre+=1;wave_fre(triangle);}}else if((tp_dev.x[0]-168)*(tp_dev.x[0]-168)+(265-tp_dev.y[0])*(265-tp_dev.y[0])<150){if(triangle_flag){triangle_fre-=1;wave_fre(triangle);}} //判断频率}void Mode_Show(u8 mode){u16 color;color = POINT_COLOR;if(mode==1) //如果是模式1 就对模式1进行操作{if(Mode1==1){//横打印LCD_Fill(20,20,110,25,BLACK); LCD_Fill(20,60,110,65,BLACK);//竖打印LCD_Fill(105,20,110,65,BLACK); LCD_Fill(20,20,25,65,BLACK);}else{ //横打印LCD_Fill(20,20,110,25,MAGENTA); LCD_Fill(20,60,110,65,MAGENTA); //竖打印LCD_Fill(105,20,110,65,MAGENTA); LCD_Fill(20,20,25,65,MAGENTA); }}else{if(Mode2==1){//横打印LCD_Fill(130,20,220,25,BLACK); LCD_Fill(130,60,220,65,BLACK);//竖打印LCD_Fill(215,20,220,65,BLACK); LCD_Fill(130,20,135,65,BLACK);}else{ //横打印LCD_Fill(130,20,220,25,MAGENTA); LCD_Fill(130,60,220,65,MAGENTA);//竖打印LCD_Fill(215,20,220,65,MAGENTA);LCD_Fill(130,20,135,65,MAGENTA);}}POINT_COLOR=color;}void wave_show(u8 wavemode){u16 color;color = POINT_COLOR;if(wavemode==1) //如果是sine 就对模式2进行操作{ if(sinewave_flag==1){//横打印LCD_Fill(50,80,145,85,BLACK);LCD_Fill(50,105,145,110,BLACK);//竖打印LCD_Fill(50,80,55,110,BLACK);LCD_Fill(140,80,145,110,BLACK);}else{//横打印LCD_Fill(50,80,145,85,LIGHTGREEN);LCD_Fill(50,105,145,110,LIGHTGREEN);//竖打印LCD_Fill(50,80,55,110,LIGHTGREEN);LCD_Fill(140,80,145,110,LIGHTGREEN);}}else if(wavemode==2) //如果是saw 就对模式2进行操作{ if(sawtooth_flag==1){//横打印LCD_Fill(50,150,145,155,BLACK);LCD_Fill(50,175,145,180,BLACK);//竖打印LCD_Fill(50,150,55,180,BLACK);LCD_Fill(140,150,145,180,BLACK);}else{LCD_Fill(50,150,145,155,DARKBLUE);LCD_Fill(50,175,145,180,DARKBLUE);//竖打印LCD_Fill(50,150,55,180,DARKBLUE);LCD_Fill(140,150,145,180,DARKBLUE);}}else if(wavemode==3) //如果是tri 就对模式3进行操作{ if(triangle_flag==1){//横打印LCD_Fill(50,220,145,225,BLACK);LCD_Fill(50,245,145,250,BLACK);//竖打印LCD_Fill(50,220,55,250,BLACK);LCD_Fill(140,220,145,250,BLACK);}else{//横打印LCD_Fill(50,220,145,225,YELLOW);LCD_Fill(50,245,145,250,YELLOW);//竖打印LCD_Fill(50,220,55,250,YELLOW);LCD_Fill(140,220,145,250,YELLOW);}}POINT_COLOR=color;}void en_show(u8 wavemode){u16 color;color = POINT_COLOR;if(wavemode==1) //如果是sine 就对模式2进行操作{if(sinewave_flag==1){if(sinewave_en){LCD_Fill(155,150,200,180,RED);LCD_Fill(155,220,200,250,RED);//切换波形后吧其他波形给关了LCD_Fill(155,80,200,110,GREEN);}else{LCD_Fill(155,80,200,110,RED);}}}if(wavemode==2) //如果是saw 就对模式2进行操作{if(sawtooth_flag==1){if(sawtooth_en){LCD_Fill(155,80,200,110,RED);LCD_Fill(155,220,200,250,RED);LCD_Fill(155,150,200,180,GREEN);}else{LCD_Fill(155,150,200,180,RED);}}}if(wavemode==3) //如果是saw 就对模式2进行操作{if(triangle_flag==1){if(triangle_en){LCD_Fill(155,150,200,180,RED);LCD_Fill(155,80,200,110,RED);LCD_Fill(155,220,200,250,GREEN);}else{LCD_Fill(155,220,200,250,RED);}}}POINT_COLOR=color;}void wave_fre(u8 wavemode){if(wavemode==1) //如果是sine 就对模式2进行操作{if(sinewave_flag==1){LCD_ShowNum(104,120,(sinewave_fre/10),1,16); LCD_ShowNum(120,120,(sinewave_fre%10),1,16); }}if(wavemode==2) //如果是sine 就对模式2进行操作{if(sawtooth_flag==1){LCD_ShowNum(104,190,(sawtooth_fre/10),1,16); LCD_ShowNum(120,190,(sawtooth_fre%10),1,16); }}if(wavemode==3) //如果是sine 就对模式2进行操作{ if(triangle_flag==1){LCD_ShowNum(104,260,(triangle_fre/10),1,16); LCD_ShowNum(120,260,(triangle_fre%10),1,16);}}}void fengbi_tongdao(){sinewave_en=0;sawtooth_en=0;triangle_en=0;LCD_Fill(155,150,200,180,RED); LCD_Fill(155,220,200,250,RED); LCD_Fill(155,80,200,110,RED); if(Mode1==DISABLE){TIM_Cmd(TIM2, DISABLE);}if(Mode2==DISABLE){TIM_Cmd(TIM6, DISABLE);}}。

基于stm32的信号发生器

基于stm32的信号发生器

课程设计报告设计课题:基于STM32的信号发生器设计专业班级:电气与信息工程通信二班学生姓名:***指导教师:***设计时间:2013.9.20~~~2013.10.7信号发生器一.实验概述本系统以低功耗单片机stm32为主控器件,分为微控制器、FPGA、DA转换器、功率放大等模块,实现了一个能产生任意波形的波形发生器。

本设计利用单片机生成各种波形的数据,将数据传输给RAM存储器,通过后级的DA转换器实现波形的产生。

系统采用触摸屏方式输入波形参数和手绘波形,频率1HZ步进可调,峰-峰值可在0到10V之间任意调节。

电路设计条理清晰,人机交互界面友好,控制方便,很好地完成了题目的所有基本和发挥要求。

二.实验要求与目的实验要求:设计简易函数信号发生器系统实验目的:掌握应用嵌入式系统生成函数信号的方法三.实验内容与实验设备实验内容:a)设计程控放大器电路b)设计嵌入式系统电路及程序,实现信号发生器基本功能,可以产生三种标准波形:正玄波、三角波和方波;c)编写嵌入式系统程序,实现函数信号发生器功能,可以对标准波形设计频率、周期、最大值、最小值、峰峰值、偏移量和方波占空比。

d)编写嵌入式系统程序,实现随机信号发生器功能,输出在手写板上描绘的波形。

e)编写嵌入式系统程序,实现通讯功能,可以通过RS232接口设置输出信号。

实验设备:a)示波器、信号发生器、万用表b)STC单片机开发板、C8051F开发板、STM32开发板实验器件: STM32F103ZET6、ADUC7026四.方案比较1.1波形生成方案方案一:采用锁相式频率合成方案这种方案利用锁相环将压控振荡器VCO的输出频率锁定在所需频率上。

这种方案具有很好的窄带跟踪特性,很好的选择所需频率。

但由于模拟方法合成的正弦波参数(如:幅度,频率,相位)都很难被控制,难以满足实现任意波形的要求。

方案二:采用STM32单片机生成波形,由于是软件滤波,所以不会有寄生的高次谐波分量,生成的波形比较纯净。

STM32DAC详解

STM32DAC详解

STM32DAC详解上⼀篇介绍了《》,既然有模拟转数字的ADC模块,那么就必然有数字转模拟的DAC模块。

顾名思义,该模块仅具有ADC的补充功能。

它将数字⼆进制值转换为模拟电压输出。

DAC模块具有多种⽤途,包括⾳频⽣成,波形⽣成等。

通常在⼤多数8位微控制器中,此模块不可⽤,并且通过脉宽调制(PWM)可以稍微满⾜其需求。

部分原因是由于它们的硬件资源和运⾏速度相对较低。

所有STM32单⽚机都具有PWM模块,但⼤容量STM32也具有DAC模块。

STM32DAC模块不是很复杂,并且在⼯作原理⽅⾯与ADC模块相似。

01、DAC简介从STM32F207数据⼿册看到,STM32F207具有两个DAC模块。

每个DAC具有独⽴的通道,对应的GPIO分别为:PA4和PA5。

对于GPIO的复⽤功能(Alternatefunctions)和附加功能(Additionalfunctions),在《》有详细讲解。

除了DAC输出的管脚,还有其他相关引脚注意:使能DAC 通道x 后,相应GPIO 引脚(PA4 或PA5)将⾃动连接到模拟转换器输出(DAC_OUTx)。

为了避免寄⽣电流消耗,应⾸先将PA4 或PA5 引脚配置为模拟模式(AIN)。

下⾯的简化框图显⽰了STM32DAC模块的主要组件。

02、DAC转换由框图可以看出,DAC受DORx寄存器直接控制的,但是不能直接往DORx寄存器写⼊数据,⽽是通过DHRx间接地传给DORx寄存器,实现对DAC的输出控制。

不能直接对寄存器DAC_DORx写⼊数据,任何输出到DAC通道x的数据都必须写⼊DAC_DHRx寄存器(数据实际写⼊DAC_DHR8Rx、DAC_DHR12Lx、DAC_DHR12Rx、DAC_DHR8RD、DAC_DHR12LD、或者DAC_DHR12RD寄存器)。

1. 如果没有选中硬件触发(寄存器DAC_CR1的TENx位置0),存⼊寄存器DAC_DHRx的数据会在⼀个APB1时钟周期后⾃动传⾄寄存器DAC_DORx;2. 如果选中硬件触发(寄存器DAC_CR1的TENx位置1),数据传输在触发发⽣以后3个APB1时钟周期后完成。

stm32标准库dac+运算放大电路

stm32标准库dac+运算放大电路

标题:探索STM32标准库中的DAC功能及其与运算放大电路的结合应用近年来,嵌入式系统的发展已经极大地推动了数字信号处理技术的应用,其中,STM32作为一种常用的微控制器,其标准库中的DAC功能与运算放大电路的结合应用备受关注。

本文将从深度和广度两方面对这一主题进行全面评估,并为读者探寻出一条从简到繁、由浅入深的探索路径。

一、STM32标准库中的DAC功能在嵌入式系统中,DAC(数模转换器)是一种将数字信号转换为模拟信号的重要器件。

而在STM32的标准库中,DAC功能的实现则成为了许多嵌入式开发者关注的焦点之一。

通过对DAC功能的调试和优化,可以实现精准的电压输出,并广泛应用于音频播放、信号发生、工业控制等领域。

了解STM32标准库中DAC功能的使用方法及其参数配置对于嵌入式系统开发者而言是至关重要的。

1. DAC功能的初始化对于STM32标准库中的DAC功能,首先需要进行初始化设置。

可以通过配置DAC的输出电压范围、输出通道、输出缓冲器等参数,来实现对DAC功能的灵活控制。

2. DAC输出波形的生成在实际应用中,不仅需要简单地实现固定电压输出,还需要通过DAC 来生成各种复杂的波形信号,如正弦波、方波、锯齿波等。

针对不同波形信号的生成,需要结合定时器、中断等技术,来实现DAC输出波形的灵活生成。

二、运算放大电路在嵌入式系统中的应用除了了解STM32标准库中的DAC功能外,嵌入式开发者还需要了解运算放大电路在嵌入式系统中的重要性及其应用。

作为一种重要的信号处理器件,运算放大电路在信号放大、滤波、模数转换等方面发挥着重要作用。

1. 运算放大电路的基本原理运算放大电路是一种带负反馈的放大电路,通过合理的负反馈连接和参数设置,可以实现电压放大、电流放大、滤波、积分、微分等各种信号处理功能。

了解运算放大电路的基本原理对于在嵌入式系统中进行信号处理是非常重要的。

2. 运算放大电路与传感器的结合应用在嵌入式系统中,各种传感器的应用已经成为了不可或缺的一部分。

STM32(二十二)DAC输出正弦波

STM32(二十二)DAC输出正弦波

在常见的数字信号系统中大部分传感器信号被化成电压信号而adc把电压模拟信号转换成易于计算机存储处理的数字编码由计算机处理完成后再由dac输出电压模拟信号该电压模拟信号常常用来驱动某些执行器件使人类易于感知
STM32(二十二) DAC输出正弦波
一、简介
DAC为数模转换模块,作用是把输入的数字编码,转换成对应的模拟电压输出。在常见的数字信号系统中,大部分传感器信号被化成电 压信号,而ADC把电压模拟信号转换成易于计算机存储、处理的数字编码,由计算机处理完成后,再由DAC输出电压模拟ห้องสมุดไป่ตู้号,该电压模拟 信号常常用来驱动某些执行器件,使人类易于感知。如音频信号的采集及还原就是这样-一个过程。

使用STM32微控制器系列中的DAC生成音频和波形

使用STM32微控制器系列中的DAC生成音频和波形

使用STM32微控制器系列中的DAC生成音频和波形STM32微控制器系列中的DAC(Digital-to-Analog Converter)可以用于生成音频和波形信号。

DAC将数字信号转换为模拟信号,可以输出到外部设备,如扬声器或耳机,以产生音频信号。

在以下的讨论中,我将介绍如何使用STM32的DAC模块生成音频和波形。

首先,我们需要配置DAC模块的参数以及引脚连接。

在STM32的Datasheet中,我们可以找到有关DAC模块的详细信息。

我们需要选择一个可用的DAC通道,并配置相应的引脚作为输出。

为了简单起见,我们可以选择一个单通道的DAC模块,并将其连接到GPIO引脚。

接下来,我们需要编写代码来配置和控制DAC模块。

在STM32固件库(HAL库)中提供了用于操作DAC模块的函数。

我们需要包含相应的库文件,并初始化DAC模块及其相关参数。

以下是一个使用STM32HAL库进行DAC配置的示例代码:```cpp#include "stm32f4xx_hal.h"DAC_HandleTypeDef hdac;void DAC_Config(void)//初始化DAC模块hdac.Instance = DAC;HAL_DAC_Init(&hdac);//配置DAC通道参数DAC_ChannelConfTypeDef sConfig;sConfig.DAC_Trigger = DAC_TRIGGER_NONE;sConfig.DAC_OutputBuffer = DAC_OUTPUTBUFFER_ENABLE;HAL_DAC_ConfigChannel(&hdac, &sConfig, DAC_CHANNEL_1);void DAC_SetValue(uint32_t value)//设置DAC通道的输出值HAL_DAC_SetValue(&hdac, DAC_CHANNEL_1, DAC_ALIGN_12B_R, value);int main(void)//初始化硬件HAL_Init(;//配置DAC模块DAC_Config(;//产生音频或波形信号while (1)//设置DAC输出为一定值DAC_SetValue(2048);}```在上面的代码中,我们首先定义了一个DAC_HandleTypeDef结构体变量hdac,并初始化了DAC模块。

STM32配置DAC输出固定电压和方波

STM32配置DAC输出固定电压和方波

STM32配置DAC输出固定电压和方波STM32F103VCT6自带两个12位DAC,DAC的转换速度一直没有查到,网上有人说是1MHZ的频率,那就是1us了。

ADC的转换时间在56MHZ 工作频率下为1us,在72MHZ工作频率下为1.17us。

如果AD和DA有对称关系的话,那么很可能跟ADC的时间相同。

(仅作分析用!)DAC于我,有两个用途:输出波形和输出固定电压。

先来说说前者的配置。

第一个参数:触发方式,DAC_InitStructure.DAC_Trigger。

可选的外部触发源一共有八个。

六个是定时器触发:TIM2,TIM4,TIM5,TIM6,TIM7和TIM8。

剩下两个分别是:EXTI线路9和软件触发。

如果采用定时器触发的话,就还要再编写相应的定时器函数,这个倒不是很复杂,和定时器的编写方式类似。

如:DAC_InitStructure.DAC_Trigger =DAC_Trigger_T6_TRGO;//选择定时器6作外部触发源void TIM_Configuration(void){TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;TIM_OCInitTypeDef TIM_OCInitStructure;TIM_TimeBaseStructInit(&TIM_TimeBaseStructure);TIM_TimeBaseStructure.TIM_Period = 0x85;TIM_TimeBaseStructure.TIM_Prescaler = 0x0;TIM_TimeBaseStructure.TIM_ClockDivision = 0x0;TIM_TimeBaseStructure.TIM_CounterMode =TIM_CounterMode_Up;TIM_TimeBaseInit(TIM6, &TIM_TimeBaseStructure);TIM_SelectOutputTrigger(TIM6, TIM_TRGOSource_Update);}输出信号频率计算:假设输出一个6个点的锯齿波波形,则其频率为:(72MHZ/(0x85+1))*6=89.552KHZ.注意:如果prescaler不为0,则时钟还要再除以(prescaler+1)第二个参数:DAC_InitStructure.DAC_WaveGeneration。

STM32_DAC 实验(正弦波_方波_锯齿波_发生器)

STM32_DAC 实验(正弦波_方波_锯齿波_发生器)
#endif break;
default: break; } //------------------------------------------------------------} // end while } // end main
/*----------------------------------------------------------------------------
//设置 DAC 控制参数,请参考 STM32_Ref_Manul.pdf 第 260 页,里面有对该寄存器中每一 位的介绍
*(pDAC_BASE + 0x00) = (0x01 << 0)| (0x00 << 2) | (0x04 << 3) | (0x03 << 6) | (0x0b << 8);
if(PORT == PORT_A)
{
if(GPIO < 8)
{
GPIOA->CRL &= ~(0x0f << (GPIO * 4));
//Clr used bit
GPIOA->CRL |= (Value << (GPIO * 4));
//Set used bit
}
else
{ GPIOA->CRH &= ~(0x0f << (GPIO * 4 - 8 * 4));//Clr used bit GPIOA->CRH |= (Value << (GPIO * 4 - 8 * 4));//Set used bit
break;
case HACKLE_WAVE: #ifdef HACKLE_WAVE if(flag)

stm32dac产生正弦波实践报告

stm32dac产生正弦波实践报告

一、概述stm32单片机作为一种常用的微控制器,拥有丰富的外设资源,其中包括数字模拟转换器(DAC)模块。

DAC模块可以将数字信号转换为模拟信号,通常用于音频处理、波形生成等应用。

本次实践旨在利用stm32单片机的DAC模块,产生正弦波信号,并通过外部电路将其输出到示波器进行观测,验证其波形质量和稳定性。

二、实验准备1.硬件准备1)stm32开发板2)示波器3)示波器探头4)电路连线板5)杜邦线、电阻、电容等元件2.软件准备1)Keil开发环境2)stm32CubeMX配置工具三、实验步骤1.使用stm32CubeMX配置DAC模块1)在stm32CubeMX中新建工程,并选择对应型号的单片机2)在Pinout Configuration中配置DAC输出引脚3)在Configuration中使能DAC模块,并配置输出缓冲区、波形发生器等参数4)生成代码并导入Keil开发环境中2.编写DAC初始化和波形生成代码在Keil中编写初始化DAC模块的代码,并编写正弦波发生算法,将生成的正弦波数据写入DAC数据寄存器。

3.连接示波器进行观测1)通过电路连线板搭建DAC输出到示波器的电路连接2)将示波器探头连接到电路上,设置示波器参数4.程序烧录和调试使用ST-Link将程序烧录到stm32开发板中,通过示波器观测输出波形,并根据实际观测结果进行调试和优化。

五、实验结果与分析经实验验证,stm32DAC产生的正弦波信号波形质量良好,无明显畸变和波形失真,幅度和频率稳定。

示波器观测结果与理论预期吻合,在给定的频率和振幅下,输出波形符合正弦曲线特征。

实验结果表明,stm32DAC模块在波形生成方面具有较高的准确性和稳定性,适用于需要模拟信号输出的应用场景。

六、结论与展望本次实验通过对stm32DAC的使用实践,验证了其正弦波信号产生的可行性和稳定性。

未来可以进一步深入研究DAC模块的其他应用场景,并结合其他外设资源,实现更复杂的信号处理和控制功能。

基于STM32F103ZET6的波形型号发生器的设计与制作

基于STM32F103ZET6的波形型号发生器的设计与制作

基于STM32F103ZET6的波形型号发生器的设计与制作云南大学 650500云南大学 650500云南大学 650500摘要:信号发生器是一种能提供各种频率、波形和输出电平电信号的设备,其在工业领域拥有广泛的应用。

本文设计了一种发生频率为0-50khz,峰值为0-3v的建议信号发生器。

通过STM32F103ZET6主控芯片和DAC数模转换器,可实现输出方波、正弦波、三角波和锯齿波四种波形的信号输出。

关键词:嵌入式系统;STM32F103ZET6;函数信号发生器;单片机;0引言同时,在电工电子领域上,信号发生器主要产生特定频率、幅值的信号,用于激励被测电路,从而完成一定的测量任务。

本文以STM103FZET6的主控芯片为核心,设计了一款简易低廉的信号发生器。

1电路设计软件设计:本软件设计主要实现对于不同波形、频率、幅值的波形的输出,并且可以结合屏幕与按键对这三种参数的值进行修改。

程序设定可通过PA4端口输出正弦波、三角波、矩形波、锯齿波四种波形,幅值范围为0-3v,频率范围为0-10kHz。

屏幕上分行显示当前输出波形的类型、频率以及幅值,并以左方的箭头来标识当前可更改的参数值。

通过按钮中的上下键来更改箭头的位置,通过左右键来修改箭头指向参数的值。

其流程图如下:程序开始后,将对硬件资源进行初始化。

初始化完成后,将输出默认的波形。

通过在LCD屏幕上打印箭头及其文字,来绘制基本的交互界面。

随后进入循环,当用户按下按键时,程序将根据按键以及参数的值对界面进行更新,如果波形参数有修改,将通过一系列操作输出修改后的波形。

以下为程序各部分的详细介绍:1.1、程序初始化程序初始化的过程中主要对按键、LCD、PA4波形输出端口、定时器、DAM以及DAC进行初始化,并生成各种波形的数据数组。

本设计通过DMA来向DAC传输数据,并使用定时器的上升沿来作为DMA传输数据的信号。

因此本小节主要讲解波形输出相关的初始化。

基于STM32的DAC信号输出实验设计

基于STM32的DAC信号输出实验设计

基于STM32的DAC信号输出实验设计CHEN Diandian;WANG Yi;JIN Xiaoping【摘要】为提高嵌入式实践教学的效率与学生的应用能力,设计了DAC信号波形输出实验.以Cortex-M3内核的STM32F103ZET6处理器为硬件平台,利用STM32CubeMX配置初始化工程代码,结合HAL库进行软件开发.通过实验,学生深入理解了DAC的原理及应用,激发了嵌入式系统原理课程的学习兴趣,实践教学效果显著提升.【期刊名称】《实验技术与管理》【年(卷),期】2019(036)001【总页数】4页(P72-75)【关键词】嵌入式系统;STM32系列处理器;STM32CubeMX;DAC【作者】CHEN Diandian;WANG Yi;JIN Xiaoping【作者单位】;;【正文语种】中文【中图分类】TN409;G642.423近年来嵌入式技术的发展迅速,其应用已深入到工业、农业、国防、科研、教育以及其他各个领域,对各行各业的技术改造提升、产品更新换代、加快自动化进程、提高生产力等方面起到了重要的推动作用[1-6]。

嵌入式系统原理作为电子信息工程和通信工程等专业的核心课程,理论知识点多,覆盖学科面广,命令操作多,教师讲授难度大,学生感觉内容枯燥乏味,无法产生学习兴趣[7-9]。

为改变这种状况,我们在该课程的实验教学过程中采用了ARM Cortex-M3内核的STM32F103微控制器为目标平台,结合相应的实验项目,强化理论与应用实践相结合,引导学生独立思考,培养学生的学习兴趣和学习积极性、主动性。

STM32F103系列主要分为基础性系列与增强型系列,本文使用的STM32F103ZET6属于增强型系列,模拟/数字(A/D)转换、数字/模拟(D/A)转换是该系列处理的重要功能。

本文主要利用数字/模拟转换器(DAC)、直接内存访问(DMA)和定时器(TIMER)3个模块,设计了STM32引脚输出不同的模拟波形实验。

stm32产生正弦波原理

stm32产生正弦波原理

stm32产生正弦波原理一、简介在嵌入式系统中,正弦波的产生是一个常见的需求。

stm32是一款广泛使用的嵌入式微控制器,它具有强大的计算和控制能力,可以用来产生正弦波信号。

本文将探讨stm32产生正弦波的原理及实现方法。

二、stm32产生正弦波的原理stm32产生正弦波的原理是利用其内置的定时器和DAC(数字模拟转换器)模块。

定时器用来生成一个固定频率的方波信号,而DAC则将方波信号转换为模拟信号,从而产生正弦波。

2.1 定时器配置首先,需要配置stm32的定时器模块,使其能够生成一个固定频率的方波信号。

定时器的频率决定了正弦波的频率,可以根据需求进行调整。

具体的配置步骤如下:1.初始化定时器的时钟,并使能定时器模块。

2.配置定时器的工作模式为PWM输出模式。

3.设置定时器的预分频因子,以确定方波信号的频率。

4.设置定时器的自动重载值,以确定方波信号的占空比。

2.2 DAC配置配置好定时器之后,需要将其输出连接到DAC模块,以实现方波信号到模拟信号的转换。

DAC模块将方波信号转换为模拟信号的过程如下:1.初始化DAC的时钟,并使能DAC模块。

2.配置DAC的工作模式为连续模式。

3.配置DAC的数据对齐方式和数据长度。

4.将定时器的输出连接到DAC的输入,以获取方波信号。

5.启动DAC转换,将方波信号转换为模拟信号输出。

三、stm32产生正弦波的实现在了解了stm32产生正弦波的原理之后,我们可以通过编写相应的代码来实现该功能。

以下是一个示例代码:#include "stm32f10x.h"void TIM2_Configuration(void){TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;TIM_OCInitTypeDef TIM_OCInitStructure;RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);TIM_TimeBaseStructure.TIM_Period = 999;TIM_TimeBaseStructure.TIM_Prescaler = 71;TIM_TimeBaseStructure.TIM_ClockDivision = 0;TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;TIM_TimeBaseInit(TIM2, &TIM_TimeBaseStructure);TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1;TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;TIM_OCInitStructure.TIM_Pulse = 500;TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High;TIM_OC1Init(TIM2, &TIM_OCInitStructure);TIM_Cmd(TIM2, ENABLE);}void DAC_Configuration(void){DAC_InitTypeDef DAC_InitStructure;RCC_APB1PeriphClockCmd(RCC_APB1Periph_DAC, ENABLE);DAC_InitStructure.DAC_Trigger = DAC_Trigger_None;DAC_InitStructure.DAC_WaveGeneration = DAC_WaveGeneration_None;DAC_InitStructure.DAC_LFSRUnmask_TriangleAmplitude = DAC_LFSRUnmask_Bit0; DAC_InitStructure.DAC_OutputBuffer = DAC_OutputBuffer_Enable;DAC_Init(DAC_Channel_1, &DAC_InitStructure);DAC_Cmd(DAC_Channel_1, ENABLE);}void GPIO_Configuration(void){GPIO_InitTypeDef GPIO_InitStructure;RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;GPIO_Init(GPIOA, &GPIO_InitStructure);}int main(void){TIM2_Configuration();DAC_Configuration();GPIO_Configuration();while (1){// 主程序逻辑}}上述代码中,通过调用相应的库函数来配置stm32的定时器和DAC模块,实现了正弦波的产生。

STM32_DAC学习(固定值_三角波)

STM32_DAC学习(固定值_三角波)

STM32_DAC学习(固定值_三角波)STM32_DAC学习1、学习目的:使用DAC库函数实现固定值、三角波输出在完成目的之前我需要对STM32的DAC转换器进行学习和了解,也就说要知道STM32的DAC有哪些特点,能做哪些事。

下面我们就先看看DAC的特点。

1、DAC的简介:STM32的数字/模拟转换模块(DAC)是12位的数字输入,电压输出的数模转换器。

虽然是12位的,但是也可以配置成8位的模式(即数字输入可以是12位或者8位)。

它可以与DMA控制器配合使用。

在12位数字输入模式时,数据的对齐方式可以左对齐或者右对齐,而8位模式在下是固定的右对齐(无需配置)。

DAC模块有2个通道,每个通道都是独立的,这也导致了DAC可以单通道独立使用,也可以双通道同时使用。

2个通道分别对应的是PA4(1通道)、PA5(2通道)。

2、DAC主要特征:●2个DAC转换器,每个转换器对应1个输出通道●8位或者12位单调输出●12位模式下数据左对齐或者右对齐●同步更新功能●噪声波形生成●三角波形生成●双DAC通道同时或者分别转换●每个通道都有DMA功能●外部触发转换●输入参考电压V REF+DAC通道模块框图:3、DAC固定值输出固定值输出是DAC最简单的使用,在STM32的DAC中我们需要设置的东西并不多。

我可以现在看看DAC_InitTypeDef结构体:typedef struct{u32 DAC_Trigger; //触发选择u32 DAC_WaveGeneration; //波形发生u32 DAC_LFSRUnmask_TriangleAmplitude; //幅值选择u32 DAC_OutputBuffer; //输出缓存控制}DAC_InitTypeDef;在固定值输出时,我们不需要进行触发、幅度设置,只需要使能相应的通道即可。

所以在打开DAC时钟和GPIOA的时钟后,就是进行相应的格式化,固定输出格式化如下:DAC_InitType.DAC_Trigger =DAC_Trigger_None; //不使用触发功能DAC_InitType.DAC_WaveGeneration = DAC_WaveGeneration_None; //不使用波形发生功能DAC_InitType.DAC_LFSRUnmask_TriangleAmplitude = DAC_LFSRUnmask_Bit0; //不屏蔽/幅值选择DAC_InitType.DAC_OutputBuffer = DAC_OutputBuffer_Disable;//不使用缓存输出DAC_Init(DAC_Channel_1,&DAC_InitType);格式化后就是使能DAC相应的通道DAC_Cmd(DAC_Channel_1,ENABLE); //这里使用通道1所有的准备工作都好了,要想输出想要的值就必须给DAC转换器输入相应的数据DAC_SetChannel1Data(DAC_Align_12b_R,1023);//这里输入3.3V/4的12bit数据4、三角波输出三角波的输出需要仔细阅读数据手册的内容,不然要想输出三角波是不那么容易的。

stm32的正弦波代码

stm32的正弦波代码

stm32的正弦波代码(原创版)目录一、STM32 正弦波输出的原理二、实现 STM32 正弦波输出的步骤三、STM32 正弦波输出的实例代码分析四、总结正文一、STM32 正弦波输出的原理STM32 正弦波输出的原理主要基于数字模拟转换器(DAC)和定时器。

DAC 可以将数字信号转换为模拟信号,而定时器可以控制正弦波的频率和占空比。

在 STM32 中,可以通过配置定时器和 DAC 来实现正弦波输出。

二、实现 STM32 正弦波输出的步骤1.配置定时器:首先,需要配置定时器的频率,使其产生所需的正弦波频率。

同时,需要设置定时器为输出触发,以便在定时器溢出时产生中断。

2.配置 DAC:接下来,需要配置 DAC 的触发源为定时器触发,并打开 DAC 的 MDA 功能。

这样,DAC 将在定时器触发时输出正弦波。

3.配置 DMA:最后,需要配置 DMA 的操作对象为 DAC,以便将 DAC 输出的正弦波数据传输到相应的 GPIO 端口。

三、STM32 正弦波输出的实例代码分析以下是一个简单的 STM32 正弦波输出实例代码:```c#include "stm32f1xx_hal.h"void SystemClock_Config(void);static void MX_GPIO_Init(void);static void MX_DAC_Init(void);static void MX_TIM6_Init(void);int main(void){HAL_Init();SystemClock_Config();MX_GPIO_Init();MX_DAC_Init();MX_TIM6_Init();// 配置定时器 6 为输出触发,并设置频率为 1kHz HAL_TIM_Base_Start_IT(&htim6);while (1){}}static void MX_DAC_Init(void){// 配置 DACHAL_DAC_Init(&hdac);HAL_DAC_SetValue(&hdac, DAC_ALIGN_12B_R, 0);HAL_DAC_SetValue(&hdac, DAC_ALIGN_12B_R, 4095);HAL_DAC_SetValue(&hdac, DAC_ALIGN_12B_R, 0);}static void MX_TIM6_Init(void){// 配置定时器 6HAL_TIM_Base_Init(&htim6);htim6.Instance = TIM6;htim6.Init.Prescaler = 1;htim6.Init.CounterMode = TIM_COUNTERMODE_UP;htim6.Init.PeriodElapsed = 1000;htim6.Init.ClockDivision = TIM_CKD_DIV1;htim6.Init.RepetitionCounter = 0;}```在这个例子中,我们首先配置了定时器 6 为输出触发,并设置了频率为 1kHz。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

1//sine
正弦波
2//rectangular 矩形波
3//hackle 锯齿波
UINT8 flag = 0; UINT8 func = SINE_WAVE;
/*---------------------------------------------------------------------------MAIN function *----------------------------------------------------------------------------*/
Set_IO_direction(PORT_B,SW2,INPUT); Set_IO_direction(PORT_B,SW3,INPUT); Set_IO_direction(PORT_E,SW4,INPUT); Set_IO_direction(PORT_E,SW5,INPUT);
Turn_OFF_LED1(); Turn_OFF_LED2(); Turn_OFF_LED3(); Turn_OFF_LED4(); }
#endif break;
default: break; } //------------------------------------------------------------} // end while } // end main
/*----------------------------------------------------------------------------
GPIOD->CRH |= (Value << (GPIO * 4 - 8 * 4));//Set used bit } }
if(PORT == PORT_E)
{
if(GPIO < 8)
{
GPIOE->CRL &= ~(0x0f << (GPIO * 4));
//Clr used bit
GPIOE->CRL |= (Value << (GPIO * 4));
// STM32F10x Library Definitions // STM32 register and bit Definitions
// STM32 Initialization
// 输出端口 : PA4 #define SINE_WAVE #define RECT_WAVE #define HACKLE_WAVE
}
else if(!Get_SW4())
{
func = RECT_WAVE;
}
else if(!Get_SW3())
{
func = HACKLE_WAVE;
}
switch(func) { case SINE_WAVE:
//------------------------------------------------------------#ifdef SINE_WAVE
//Set used bit
}
else
{
GPIOE->CRH &= ~(0x0f << (GPIO * 4 - 8 * 4));//Clr used bit
GPIOE->CRH |= (Value << (GPIO * 4 - 8 * 4));//Set used bit
}
}
}
/*---------------------------------------------------------------------------SendChar Write character to Serial Port. *----------------------------------------------------------------------------*/
int GetKey (void) {
while (!(USART2->SR & USART_FLAG_RXNE));
return ((int)(USART2->DR & 0x1FF)); }
void LED_Init(void) {
Set_IO_direction(PORT_E,LED1,OUTPUT); Set_IO_direction(PORT_E,LED2,OUTPUT); Set_IO_direction(PORT_E,LED3,OUTPUT); Set_IO_direction(PORT_E,LED4,OUTPUT);
//设置 DAC 控制参数,请参考 STM32_Ref_Manul.pdf 第 260 页,里面有对该寄存器中每一 位的介绍
*(pDAC_BASE + 0x00) = (0x01 << 0)| (0x00 << 2) | (0x04 << 3) | (0x03 << 6) | (0x0b << 8);
*----------------------------------------------------------------------------*/
#include <stdio.h> #include <stm32f10x_lib.h> #include "STM32_Reg.h" #include "STM32_Init.h" #include "common.h" #include "sine_wave_1024.h"
//Set used bit
}
else
{
GPIOC->CRH &= ~(0x0f << (GPIO * 4 - 8 * 4));//Clr used bit
GPIOC->CRH |= (Value << (GPIO * 4 - 8 * 4));//Set used bit
}
}
if(PORT == PORT_D)
{
if(GPIO < 8)
{
GPIOD->CRL &= ~(0x0f << (GPIO * 4));
//Clr used bit
GPIOD->CRL |= (Value << (GPIO * 4));
//Set used bቤተ መጻሕፍቲ ባይዱt
}
else
{
GPIOD->CRH &= ~(0x0f << (GPIO * 4 - 8 * 4));//Clr used bit
/*---------------------------------------------------------------------------insert a delay time. *----------------------------------------------------------------------------*/
* 设置方向
*----------------------------------------------------------------------------*/
void Set_IO_direction(UINT8 PORT, UINT8 GPIO, UINT8 Value)
{
RCC->APB2ENR |= RCC_APB2ENR_IOPAEN;
void delay(unsigned int nCount) {
for(; nCount != 0; nCount--); }
} }
if(PORT == PORT_B)
{
if(GPIO < 8)
{
GPIOB->CRL &= ~(0x0f << (GPIO * 4));
//Clr used bit
GPIOB->CRL |= (Value << (GPIO * 4));
//Set used bit
}
else
{
GPIOB->CRH &= ~(0x0f << (GPIO * 4 - 8 * 4));//Clr used bit
if(PORT == PORT_A)
{
if(GPIO < 8)
{
GPIOA->CRL &= ~(0x0f << (GPIO * 4));
//Clr used bit
GPIOA->CRL |= (Value << (GPIO * 4));
//Set used bit
}
else
{ GPIOA->CRH &= ~(0x0f << (GPIO * 4 - 8 * 4));//Clr used bit GPIOA->CRH |= (Value << (GPIO * 4 - 8 * 4));//Set used bit
*(pDAC_BASE + 0x04) = 0x01;
printf(" --------------- Program start --------------- \r\n");
while (TRUE)
// Loop forever
{
if(!Get_SW5())
{
func = SINE_WAVE;
int SendChar (int ch) {
while (!(USART2->SR & USART_FLAG_TXE)); USART2->DR = (ch & 0x1FF);
相关文档
最新文档
